  1. Rappresentazione binariadei numeri interi senza segno

  2. 00110111 37 Conversione Decimale-Binario: 55 mod 2 =1 = a0 (55 div 2) mod 2 = 27 mod 2 = 1 = a1 ((55 div 2) div 2) mod 2= (27 div 2) mod 2=13 mod 2=1= a2 (13 div 2) mod 2= 6 mod 2 = 0 =a3 (6 div 2) mod 2 = 3 mod 2 = 1 =a4 (3 div 2) mod 2 = 1 mod 2 = 1 = a5 Dunque: 5510=1101112 • Conversione Binario-Esadecimale: • Raggruppo i bit a blocchi di 4: 11 0111 • Converto ciascun blocco in base 16 • 112=316 01112=716 • Dunque: 1101112 = 3716

  3. 00110111 37 52 82 • Conversione Binario-Esadecimale: • Raggruppo i bit a blocchi di 4: 0101 0010 • Converto ciascun blocco in base 16 • 01012=516 00102=216 • =>5216 Conversione Binario-Decimale: 01010010 =0*20+1*21+0*22+0*23+1*24+0*25+1*26+0*27= =2+16+64=8210

  4. 00110111 37 52 82 10100111 167 62 • Conversione Esadecimale-Binario: • Traduco ciascuna cifra esadecimale in un blocco di 4 bits : A16 = 1010= 23+21=10102 716 = 710= 22+21+20=01112 • Il binario corrispondente si ottiene sostituendo ciascuna cifra esadecimale con il relativo blocco di 4 bit: • A716=101001112 Conversione Esadecimale-Decimale: A7 =10*161+7*160=10*16+7=167 3E = 3*161+E*161=48+14=62

  5. Somma tra Numeri Binari Interi Positivi Regole base: • 0+0=0 • 0+1=1+0=1 • 1+1=0 con riporto di 1 • 1+1+(1)=1 con rip.1, dove (1) e’ il riporto proveniente dallo step precedente Esempio: 0 0 0 0 1 1 1 0 riporti 0 0 1 0 1 1 1 0 + 0 1 0 0 0 1 1 1 = ------------------- 0 1 1 1 0 1 0 1 1 0 0 0 1 1 1 0 riporti 1 0 1 0 1 1 1 0 + 1 1 0 0 0 1 1 1 = ------------------- 1 1 1 1 0 1 0 1 Un trabocco indica un overflow

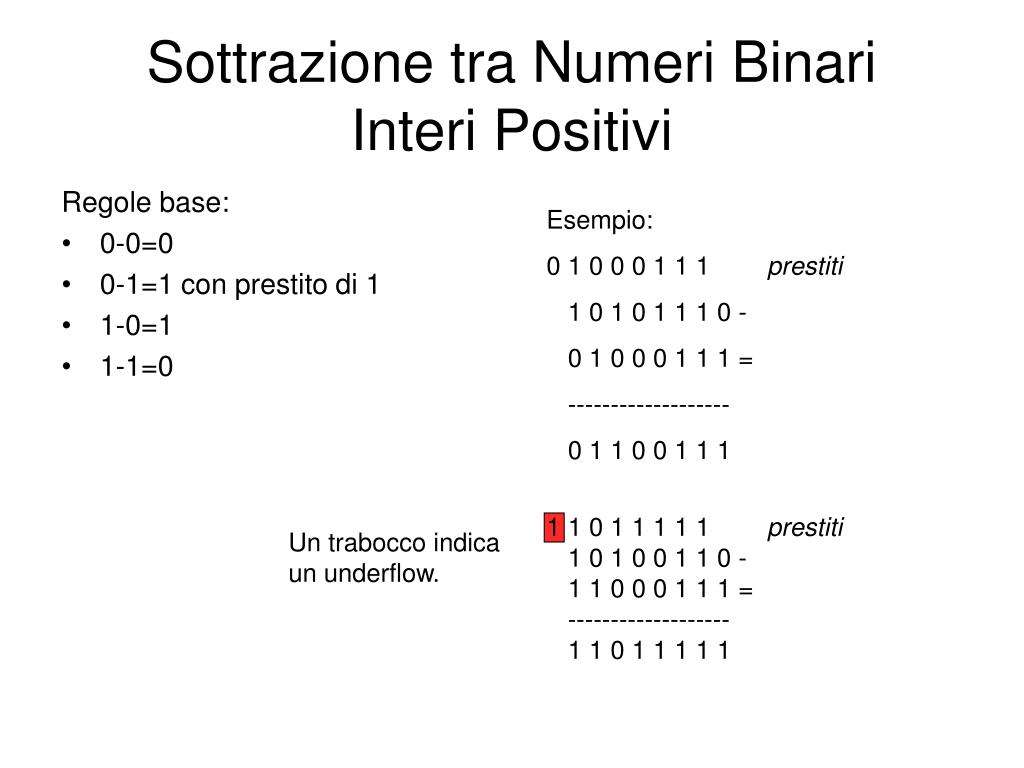

  6. Sottrazione tra Numeri Binari Interi Positivi Regole base: • 0-0=0 • 0-1=1 con prestito di 1 • 1-0=1 • 1-1=0 Esempio: 0 1 0 0 0 1 1 1 prestiti 1 0 1 0 1 1 1 0 - 0 1 0 0 0 1 1 1 = ------------------- 0 1 1 0 0 1 1 1 1 1 0 1 1 1 1 1 prestiti 1 0 1 0 0 1 1 0 - 1 1 0 0 0 1 1 1 = ------------------- 1 1 0 1 1 1 1 1 Un trabocco indica un underflow.

  7. Moltiplicazione tra Numeri Binari Interi Positivi • La moltiplicazione puo’ essere realizzata banalmente sommando al moltiplicando se stesso, un numero di volte pari al valore del moltiplicatore. 5*3=5+5+5=15. • Assumendo che la somma abbia costo costante operando su addendi rappresentabili con un numero di bits noto a priori, tale algoritmo ha complessità computazionale pari a O(N), dove N è il valore del moltiplicatore. • Se moltiplicando e moltiplicatore sono rappresentati con k bits, il prodotto può richiedere fino a un max di 2k bits per la sua rappresentazione. 00110 x 00101 = 00110 00000 00110 00000 00000 000011110 somme parziali

  8. 00110 x 10 = 00000 00110 001100 00110 x 100 = 00000 00000 00110 0011000 Moltiplicazione tra Numeri Binari Interi Positivi: Potenze di 2 • Nel caso di moltiplicazione per potenza k-esima di 2 il risultato è uno shift a sinistra di k posizioni:

  9. Divisione tra Numeri Binari Interi Positivi Verifichiamo la correttezza del calcolo: 1001* 10001= 1001 0000 0000 0000 1001 10011001+ 0010= (resto) 10011011 10011011 1001 1001 10001 00001011 1001 0010 quoziente resto

  10. Divisione tra Numeri Binari Interi Positivi: Potenze di 2 • Nel caso di divisione per potenza k-esima di 2 il risultato è uno shift a destra di k posizioni: 10011011 1000 1000 10011 0001101 1000 1011 1000 11

  11. Rappresentazione binariadei numeri interi con segno

  12. 101011012 = 1+4+32+128 =16510 (senza segno) 101011012=-1*(1+4+8+32)=-4510 (segno e modulo) 101011012=-1*27+1+4+32=-9110 (complemento a 2) per verificare: a) invertiamo 1 con 0 e viceversa: 0101000102, b) sommiamo 1: 0101000112=91 Proprietà della rappresentazione in complemento a 2: 1) L’operazione di cambiamento di segno è eseguibile complementando alla base 2) La sottrazione si può ricondurre ad una somma (vedi prox slide) 3) E’ possibile rappresentare lo stesso numero con un numero maggiore di bit semplicemente copiando il bit + significativo: es: -710=10012 (con 4 bit)=111110012 (con 8 bit)= 11111111111110012

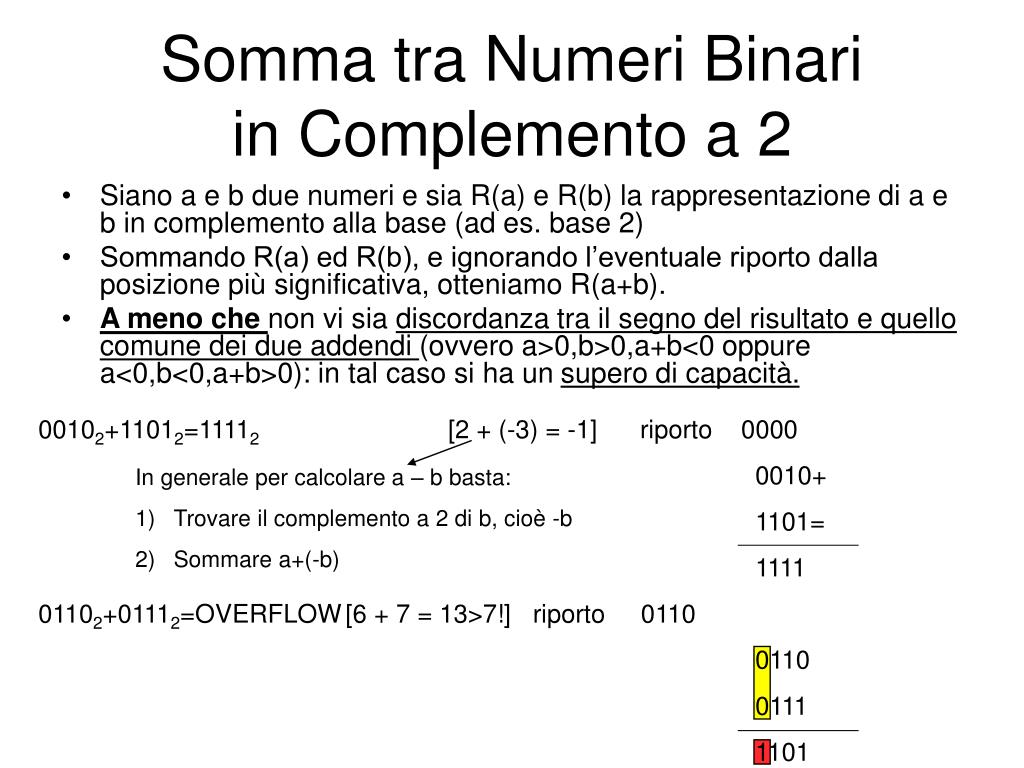

  13. Somma tra Numeri Binari in Complemento a 2 • Siano a e b due numeri e sia R(a) e R(b) la rappresentazione di a e b in complemento alla base (ad es. base 2) • Sommando R(a) ed R(b), e ignorando l’eventuale riporto dalla posizione più significativa, otteniamo R(a+b). • A meno che non vi sia discordanza tra il segno del risultato e quello comune dei due addendi (ovvero a>0,b>0,a+b<0 oppure a<0,b<0,a+b>0): in tal caso si ha un supero di capacità. 00102+11012=11112 [2 + (-3) = -1] riporto 0000 0010+ 1101= 1111 01102+01112=OVERFLOW[6 + 7 = 13>7!] riporto 0110 0110 0111 1101 • In generale per calcolare a – b basta: • Trovare il complemento a 2 di b, cioè -b • Sommare a+(-b)

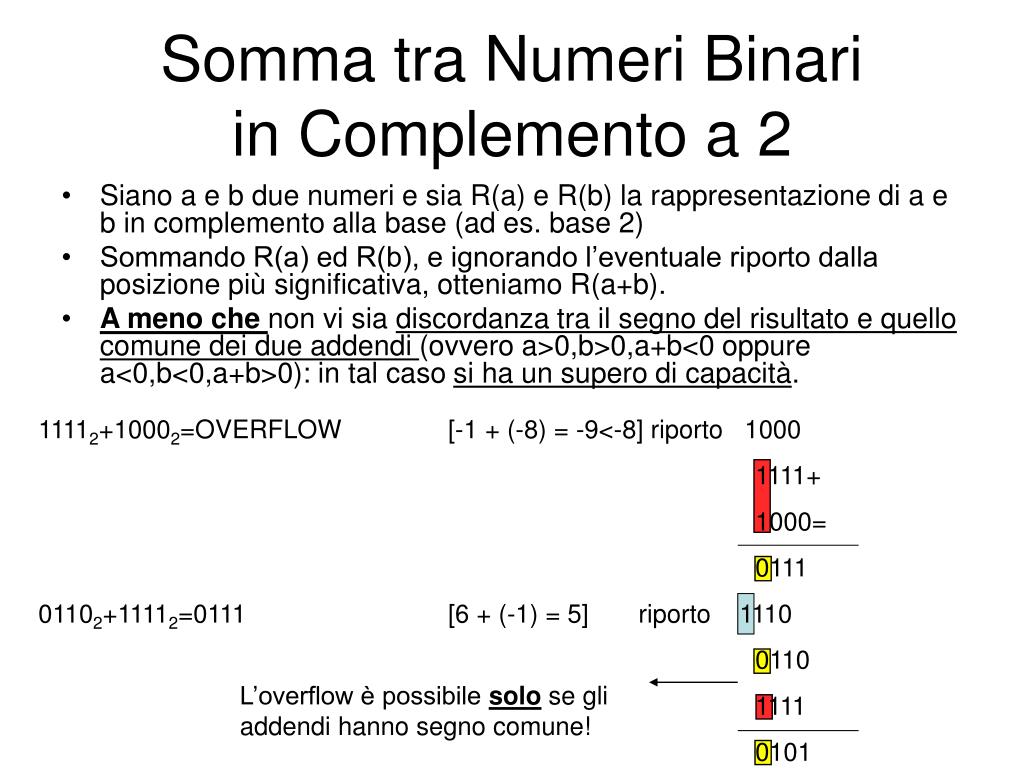

  14. Somma tra Numeri Binari in Complemento a 2 • Siano a e b due numeri e sia R(a) e R(b) la rappresentazione di a e b in complemento alla base (ad es. base 2) • Sommando R(a) ed R(b), e ignorando l’eventuale riporto dalla posizione più significativa, otteniamo R(a+b). • A meno che non vi sia discordanza tra il segno del risultato e quello comune dei due addendi (ovvero a>0,b>0,a+b<0 oppure a<0,b<0,a+b>0): in tal caso si ha un supero di capacità. 11112+10002=OVERFLOW[-1 + (-8) = -9<-8] riporto 1000 1111+ 1000= 0111 01102+11112=0111 [6 + (-1) = 5] riporto 1110 0110 1111 0101 L’overflow è possibile solo se gli addendi hanno segno comune!
