  1. Module ribCTH Construeren van een Tennishal Week 9 Studiejaar 2007 - 2008 Studiepunten 3 ECTS Bouwkunde / Civiele techniek

  2. Geknikte constructies (90 graden)

  3. Geknikte constructies (90 graden) 14,1 kN TOETS 5 kNm C B • Gevraagd • Reactiekrachten in A • N-, D- en M-lijn • Controleer op sterkte • Controleer op stijfheid • Hor. verplaatsing in B en C • Vert. verplaatsing in B • Zakkingslijn IPE400 5 A 4

  4. Geknikte constructies (90 graden) 14,1 kN Uitwerking 5 kNm C B Ontbinden puntlast FBv = 14,1 * sin45˚ = 10 kN FBh = 14,1 * cos45˚= 10 kN Oplegreacties ΣV = 0 -10 + FAv = 0 FAv = 10 kN ΣH = 0 -10 + FAh = 0 FAh = 10 kN 5 10 kN A 10 kN 4

  5. Geknikte constructies (90 graden) 10 kN 5 kNm 10 kN C B ΣM = 0 t.o.v A -10 * 4 + 10 * 5 - 5 – MA = 0 MA = 5 kN 5 - 5 kNm 10 kN A 10 kN 4

  6. Geknikte constructies (90 graden) S2 N-lijn Staaf 1 (S1) Drukkracht Staaf 2 (S2) Drukkracht S1 10 kN A

  7. Geknikte constructies (90 graden) B D-lijn Staaf 1 (S1) Staaf 2 (S2) 10 kN A

  8. Geknikte constructies (90 graden) 10 kN 40 kNm 10 kN 45 kNm C B M-lijn Staaf 1 (S1) Moment t.o.v. B (10 * 5) – 5 = 45 kNm Staaf 2 (S2) Moment t.o.v B -10 * 4 = - 40 kNm 5 - 5 kNm 10 kN A 10 kN 4

  9. Geknikte constructies (90 graden) 40 kNm 45 kNm 2 M-lijn Staaf 1 (S1) Staaf 2 (S2) 1 - 5 kNm A 4

  10. Geknikte constructies (90˚) Berekening op sterkte IPE400, fs = 235 N/mm2 Wy = 1160 * 103 mm3 σ = M/W = 45 * 106/1160 * 103 = 38,8 N/mm2 U.C=38.8/235 ≤ 1 Akkoord op sterkte

  11. Geknikte constructies (90˚) Berekening op afschuiving Vd max = 10 kN Vz;u;d = 0.58 * hw * tw * fy Vz;u;d = 0.58 * (400-2*13.5) * 8.6 * 235 Vz;u;d = 437 kN U.C = 10/437 ≤ 1 Op afschuiving akkoord

  12. Geknikte constructies (90˚) Berekening op vervorming U max = 0.004 * 5000 = 20 mm EI = 2.1*108 * 23130 * 108 = 48573 Staaf 1, opp. 1 Positief knikje, negatieve zakking θ1 = ML/2EI φB1 = 0 + θ1 φB1 = ML/2EI

  13. Geknikte constructies (90˚) ωB1 = - ML/2EI * 2/3 * 1/10L + 9/10L ωB1 = - 29ML2 / 60EI θ2 = - ML/2EI (neg. Knikje, pos. Zakking) φB2 = 0 – θ2 φB2 = - ML/2EI

  14. Geknikte constructies (90˚) ωB2 = ML/2EI * 1/3 * 9/10 L ωB2 = 9ML2 / 60EI φB = φB1 - φB2 φB = ML/2EI - ML/2EI φB = (5 * ½ / 2EI) – (45 * 4 ½ / 2EI) φB = -200/2EI = -100/EI φB = -100/48573 = - 0,0021 rad

  15. Geknikte constructies (90˚) Horizontale verplaatsing in B en C ωB = - ωB1 + ωB2 ωB = - 29ML2 / 60EI + 9ML2 / 60EI ωB = - 29 * 5 * ½2 / 60EI + 9 * 45 * 4 ½ 2 / 60EI ωB = (- 0.604 + 136.69)/EI ωB = 136.08 / 48573 = 0.0028 m = 2.8 mm

  16. Geknikte constructies (90˚) Verticale verplaatsing in C Negatieve hoek, positieve zakking θ3 = -ML/2EI φC1 = 0 – θ3 φC1 = - ML/2EI = - 40 * 4 / 2EI φC1 = - 80 / 48573 = 0.00165 rad φCtot = - 0.00165 - 0.0021 = 0.00375 rad

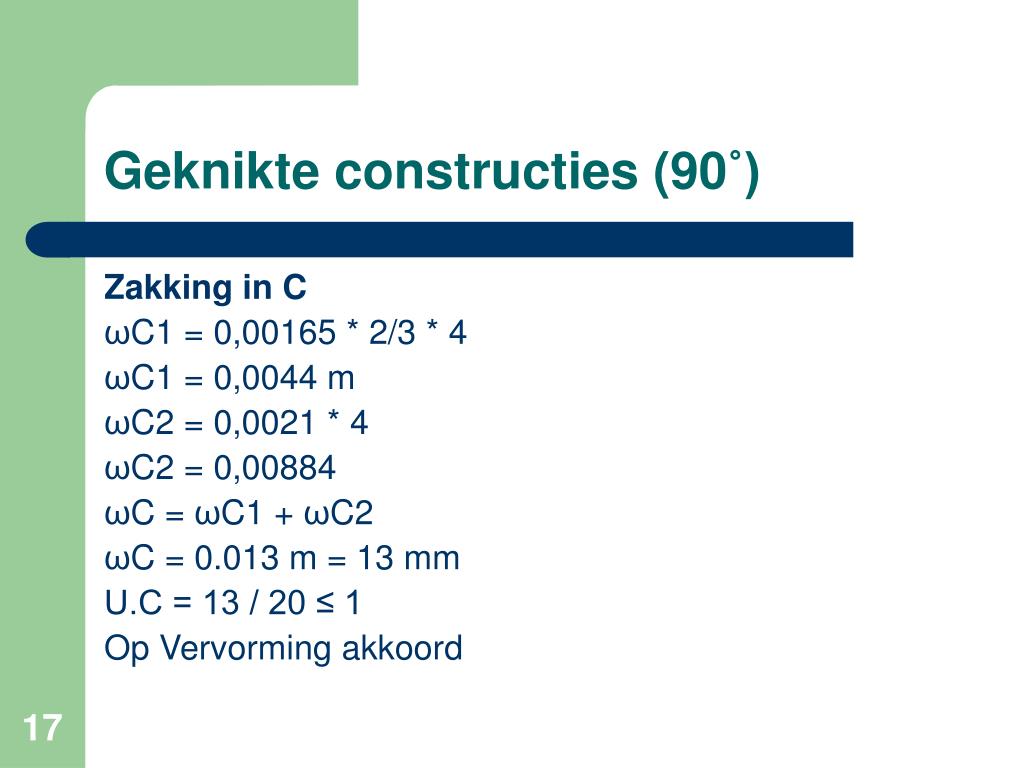

  17. Geknikte constructies (90˚) Zakking in C ωC1 = 0,00165 * 2/3 * 4 ωC1 = 0,0044 m ωC2 = 0,0021 * 4 ωC2 = 0,00884 ωC = ωC1 + ωC2 ωC = 0.013 m = 13 mm U.C = 13 / 20 ≤ 1 Op Vervorming akkoord

  18. Geknikte constructies (90˚) 2.8mm 13mm 2.8mm

  19. Geknikte constructies Indien de staafdelen onder een andere hoek dan 90 graden aan elkaar zijn verbonden dient de hoek te worden ontbonden in een dwarskrachtcomponent en een normaalkrachtcomponent De hoek waaronder de verticale staander t.o.v het maaiveld staat, is gelijk aan de tangens van die hoek. Tan α = 2/1,5 → α = 53,13º

  20. Geknikte constructies Ontbinding verticale kracht van 10 kN • Fv = cos(90º - 53,13º) * 10 → Fv = 8 kN • Fh = sin(90º - 53,13º) * 10 → Fh = 6 kN Ontbinding horizontale kracht van 5 kN • Fv = cos 53,13º * 5 → Fv = 3 kN • Fh = sin 53,13º * 5 → Fh = 4 kN

  21. Geknikte constructies 6 kN 8 kN 10 kN 4 kN 5 kN 3 kN 2 m 1.5 m 1 m

  22. Geknikte constructies

  23. Geknikte constructies • Horizontale liggerVerticale staander • ∑ Fv = 0 ∑ Fv = 0 • Fv + 10 = 0 -Fv + 6 - 4 = 0 • Fv = -10 kN Fv = -2 kN • ∑ Fh = 0 ∑ Fh = 0 • Fh – 5 = 0 -Fh + 8 + 3 = 0 • Fh = 5 kN Fh = -11 kN • ∑ M t.ov. C = 0 • -10 * 1 + Mc= 0 kNm • Mc = 10 kNm • ∑ M t.o.v A • -10 * 2,5 + 5 * 2 +Ma = 0 • Ma = 15 kN

  24. Geknikte constructie met gelijkmatige belasting

  25. Geknikte constructie met gelijkmatige belasting Wordt een schuine staaf belast door een verticaal gerichte verdeelde belasting, dan dient ook de verdeelde belasting te worden ontbonden in een verdeelde belasting loodrecht op de staafas en een verdeelde belasting evenwijdig aan de staafas. In dit voorbeeld wordt zowel het schuine deel als het horizontale deel belast met een gelijkmatig verdeelde belasting van 20 kN/m.

  26. Geknikte constructie met gelijkmatige belasting Staaf 1 • Q = 20 * 4,24 = 84,8 kN Staaf 2 • Q = 20 * 2 = 40 kN ∑ Fv = 0 • Fa + 84,8 + 40 = 0 • Fa = - 124,8 kN

  27. Geknikte constructie met gelijkmatige belasting ∑ M t.o.v B = 0 • +124,8 * 5 - 84,8 * 3,5 - 40 * 1 - FAh * 3 = 0 • FAh = 95,7 kN ∑ Fh = 0 • FBh + 95,7 = 0 • FBh = - 95,7 kN

  28. Geknikte constructie met gelijkmatige belasting 95,7 kN Fr = 40 kN Fr = 84,8 kN 95,7 kN 124,8 kN

  29. Geknikte constructie met gelijkmatige belasting Staaf 1 maakt met het maaiveld een hoek van: tan α = 3/3 → α = 45º Ontbinden van de verticale kracht Fav = 124,8 kN • Fv = Fh = sin 45 * 124,8 = 88,2 kN Ontbinden van de verticale kracht F = 40 kN • Fv = Fh = sin 45 * 40 = 28,3 kN Ontbinden van de horizontale kracht FAh = 95,7 kN • Fv = Fh = sin 45 * 95,7 = 67,7 kN Ontbinden van de horizontale kracht Fh = 95,7 kN • Fv = Fh = sin 45 * 95,7 = 67,7 kN

  30. Geknikte constructie met gelijkmatige belasting Staaf 1 Punt A • Verticale krachten + 67,7 – 88,2 = - 20,5 kN Horizontale krachten +88,2 + 67,7 = 155,9 kN

  31. Geknikte constructie met gelijkmatige belasting Punt C • Verticale krachten +28,3 - 67,7 = - 39,4 kN • Horizontale krachten - 28,3 - 67,7 = - 96 kN

  32. Geknikte constructie met gelijkmatige belasting Op de plaats van het dwarskrachtennulpunt in staaf 1 moet de momentenlijn een extreme waarde aannemen. De afstand van dit punt tot A bedraagt: 20,5 / sin 45 * 20 = 1,45 m (De gelijkmatig belasting van 20 kN/m is hierboven ontbonden in een horizontale component, deze is tevens gelijk aan het verticale moment (ook 14,1 kN) . Daar deze verticale kracht evenwijdig en loopt met staaf 1 en gericht is naar punt A neemt deze normaalkracht toe naarmate de doorsnede dichter bij A wordt gekozen, de normaalkracht in de schuine staaf is dus niet meer constant.) De waarde van het maximale veldmoment is dan: (20,5 * 1,45) / 2 = 14,9 kNm

  33. Geknikte constructie met gelijkmatige belasting 40 kN 28,3 kN Staaf AC 28,3 kN 67,7 kN 95,7 kN C 67,7 kN 67,7 kN 95,7 kN A 88,2 kN 67,7 kN 88,2 kN 124,8 kN

  34. Geknikte constructie met gelijkmatige belasting 20,5 – sin(45)*84,4 = 39,2 kN

  35. Geknikte constructie met gelijkmatige belasting

  36. Geknikte constructie met gelijkmatige belasting

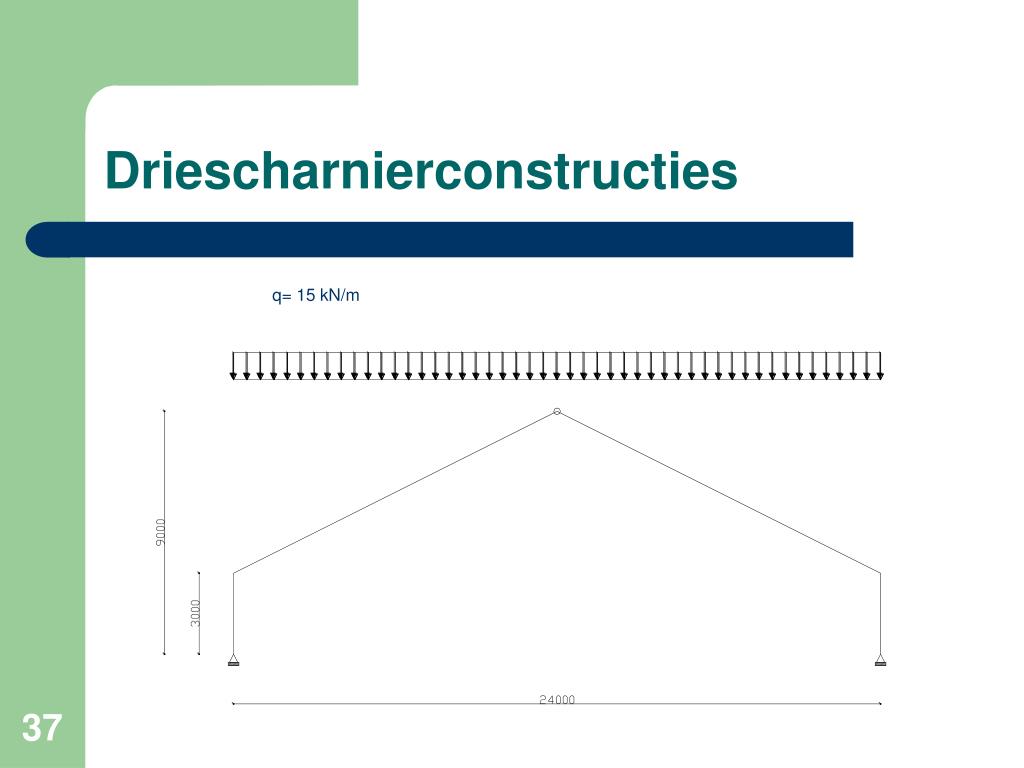

  37. Driescharnierconstructies q= 15 kN/m

  38. Driescharnierconstructies • Som v/d momenten t.o.v. A = 0 • 15*12*6 + 15*12*18 – 24FBv = 0 • FBv = 180 kN • Som v/d verticale krachten = 0 • (15*12)+(15*12) – 180 – FAv = 0 • FAv = 180 kN

  39. Driescharnierconstructies • Som van de momenten t.ov. Slinks = 0 • FAh*9 – 180 * 12 + 180 * 6 = 0 • Fah = 120 kN • Som van de horizontale krachten = 0 • 120 – FSh = 0 • FSh = 120 kN

  40. Driescharnierconstructies Vervolgens verdelen we de globale belasting over het schuin deel (We tekenen deze in over de halve constructie daar de constructie en belasting symmetrisch zijn) 120 kN q= 13,42 kN 120 kN 180 kN

  41. Driescharnierconstructies • De schuine ligger maakt een hoek met de verticale ligger, deze is: • Tan α = 6 / 12 → 26,6º • Ontbinden in vectoren van de verticale kracht FAv = 180 kN Fh = sin 26,6 * 180 = 80,6 kN Fv = cos 26,6 * 180 = -160,9 kN • Ontbinden in vectoren van de verticale kracht FAh = 120 kN Fh = cos 26,6 * 120 = 107,3 kN Fv = sin 26,6 * 120 = 53,7 kN

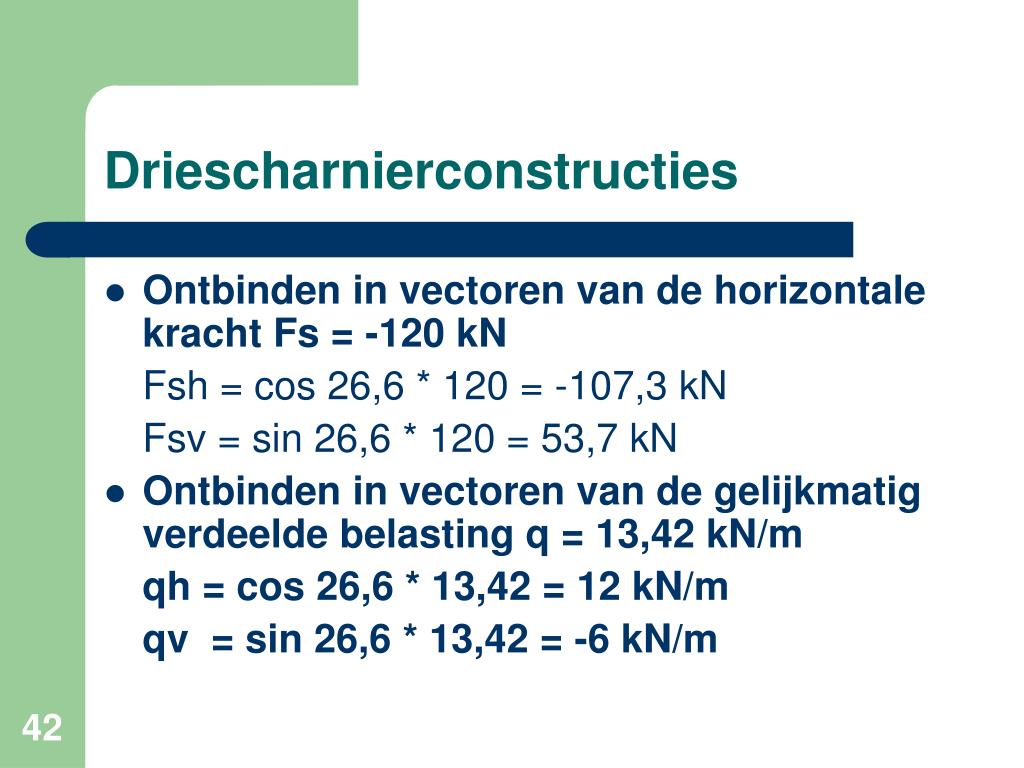

  42. Driescharnierconstructies • Ontbinden in vectoren van de horizontale kracht Fs = -120 kN Fsh = cos 26,6 * 120 = -107,3 kN Fsv = sin 26,6 * 120 = 53,7 kN • Ontbinden in vectoren van de gelijkmatig verdeelde belasting q = 13,42 kN/m qh = cos 26,6 * 13,42 = 12 kN/m qv = sin 26,6 * 13,42 = -6 kN/m

  43. Driescharnierconstructies • Staaf CB • Punt C • Verticale krachten - 160,9 + 53,6 = - 107,3 kN • Horizontale krachten 107,3 + 80,6 = 187,9 kN

  44. Driescharnierconstructies • Punt B • Verticale krachten Fsv = 53,7 kN • Horizontale krachten Fsh = -107,3 kN • Op de plaats van het dwarskrachtennulpunt in CB moet de momentenlijn een extreme waarde aannemen. De afstand van dit punt tot A bedraagt: 53,7 / 12 = 4,48 m • De waarde van het maximale veldmoment is dan: • (53,7 * 4,48) / 2 = 120,3 kNm

  45. Driescharnierconstructies Fr = cos(26,6)*180 = 161 kN 107,3 kN 120 kN B 53,7 kN 53,7 kN 120 kN C 80,6 kN 107,3 kN 161 kN 180 kN

  46. Driescharnierconstructies • Staaf AC • ∑ Fv = 0 -180 + Fv = 0 Fv = 180 kN (gelijk aan 13,42 kNm * 13,42 m = Q = 180 kN) • ∑ Fh = 0 120 – Fsh = 0 Fsh = 120 kN • ∑ M = 0 120 * 3 = 360 kNm

  47. Driescharnierconstructies

  48. EINDE Docent: M.J.Roos
