  1. Bepalen van een reliëfvorm In deze oefening proberen we aan de hand van een foto de reliëfvorm te bepalen. Neem dus je foto bij de hand en klik op start. Start Opgelet : wegens de moeilijkheidsgraad bij het determineren van heuvelruggen aan de hand van een enkele foto werd deze uit de presentatie weggelaten.

  2. Bepalen van een reliëfvorm • Om een reliëfvorm te bepalen maken we gebruik van de 4 h’s : • horizon • hellingen • hoogteverschillen • hoogteligging • We beginnen met het bekijken van : • de horizon

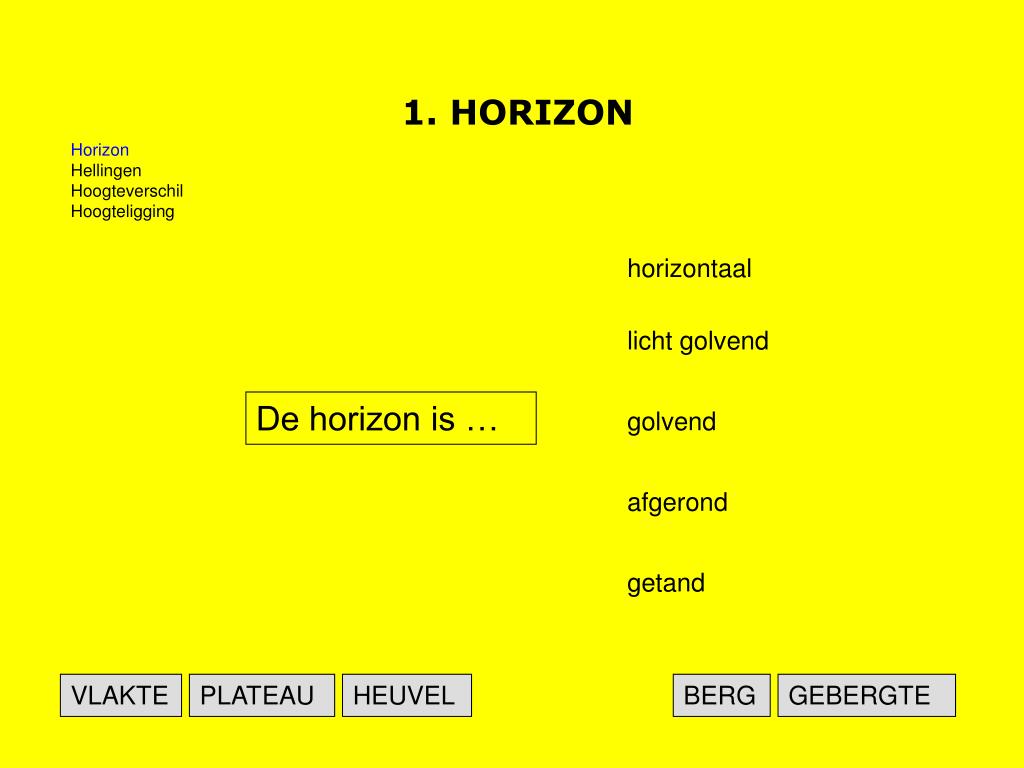

  3. 1. HORIZON HorizonHellingenHoogteverschilHoogteligging horizontaal licht golvend De horizon is … golvend afgerond getand VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  4. 1. HORIZON Horizon : horizontaal of lichtgolvendHellingenHoogteverschilHoogteligging Een horizontale of lichtgolvende horizon wijst opeen vlakte of een plateau. • Voor verdere bepaling gaan we de overblijvende h’s na : • hellingen • hoogteverschillen • hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  5. 1. HORIZON Horizon : golvendHellingenHoogteverschilHoogteligging Een golvende horizon wijst op een heuvel. • Voor verdere bepaling gaan we de overblijvende h’s na : • hellingen • hoogteverschillen • hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE

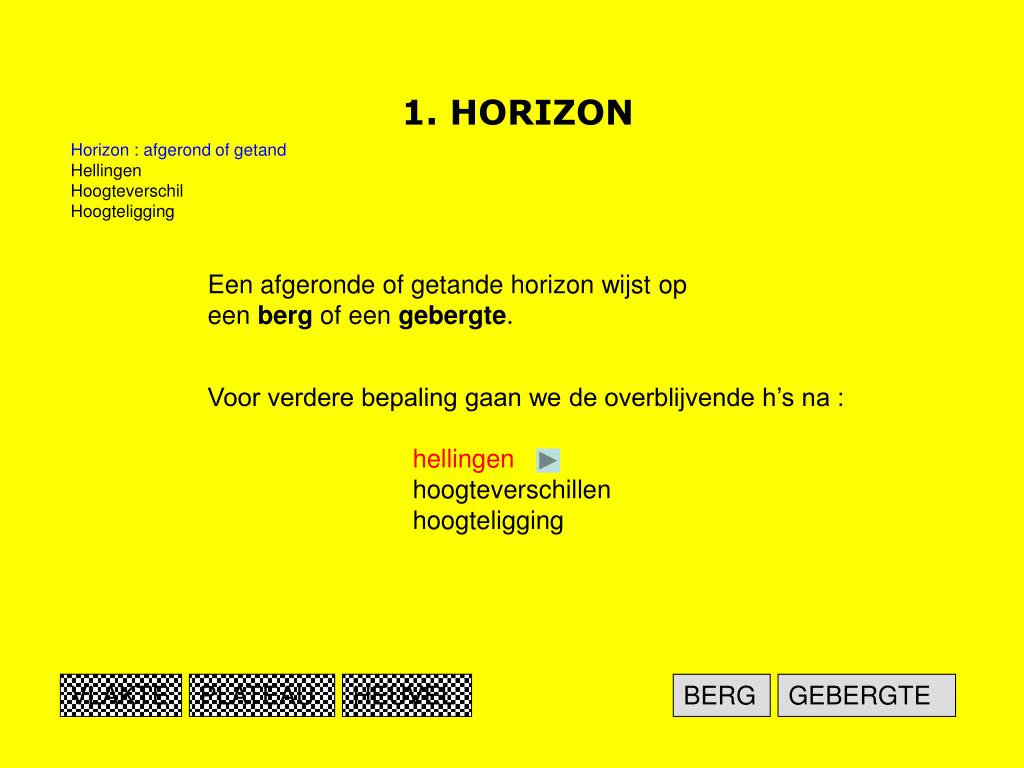

  6. 1. HORIZON Horizon : afgerond of getandHellingenHoogteverschilHoogteligging Een afgeronde of getande horizon wijst opeen berg of een gebergte. • Voor verdere bepaling gaan we de overblijvende h’s na : • hellingen • hoogteverschillen • hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE

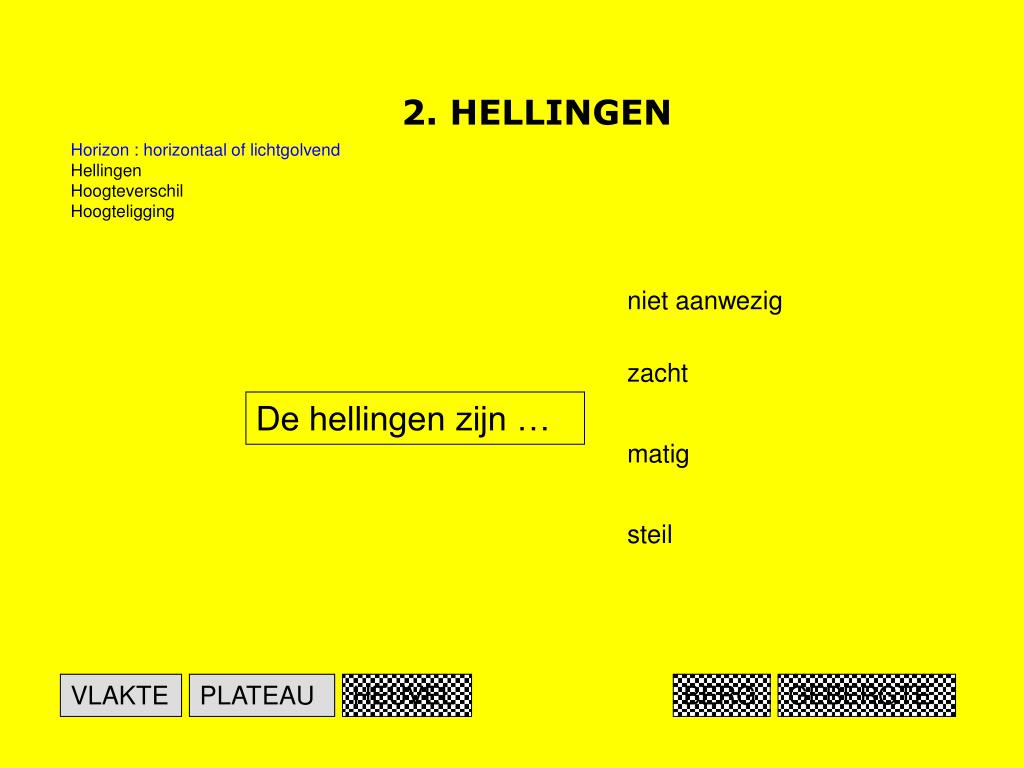

  7. 2. HELLINGEN Horizon : horizontaal of lichtgolvendHellingenHoogteverschilHoogteligging niet aanwezig zacht De hellingen zijn … matig steil VLAKTE PLATEAU HEUVEL BERG GEBERGTE

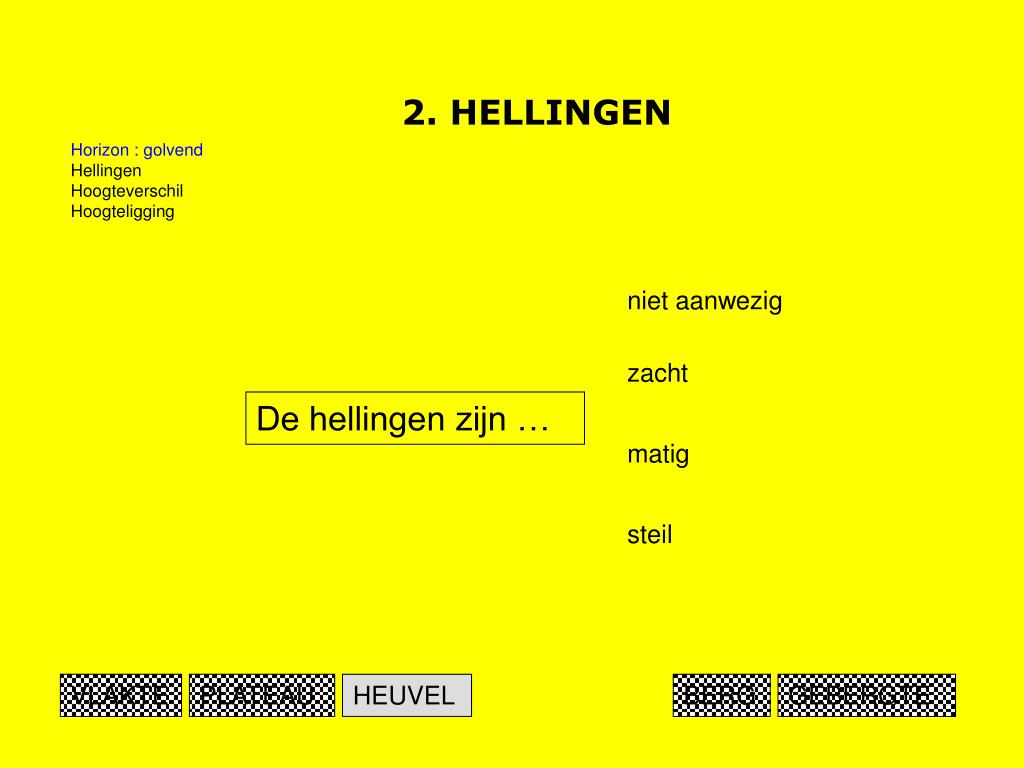

  8. niet aanwezig zacht matig steil 2. HELLINGEN Horizon : golvendHellingenHoogteverschilHoogteligging De hellingen zijn … VLAKTE PLATEAU HEUVEL BERG GEBERGTE

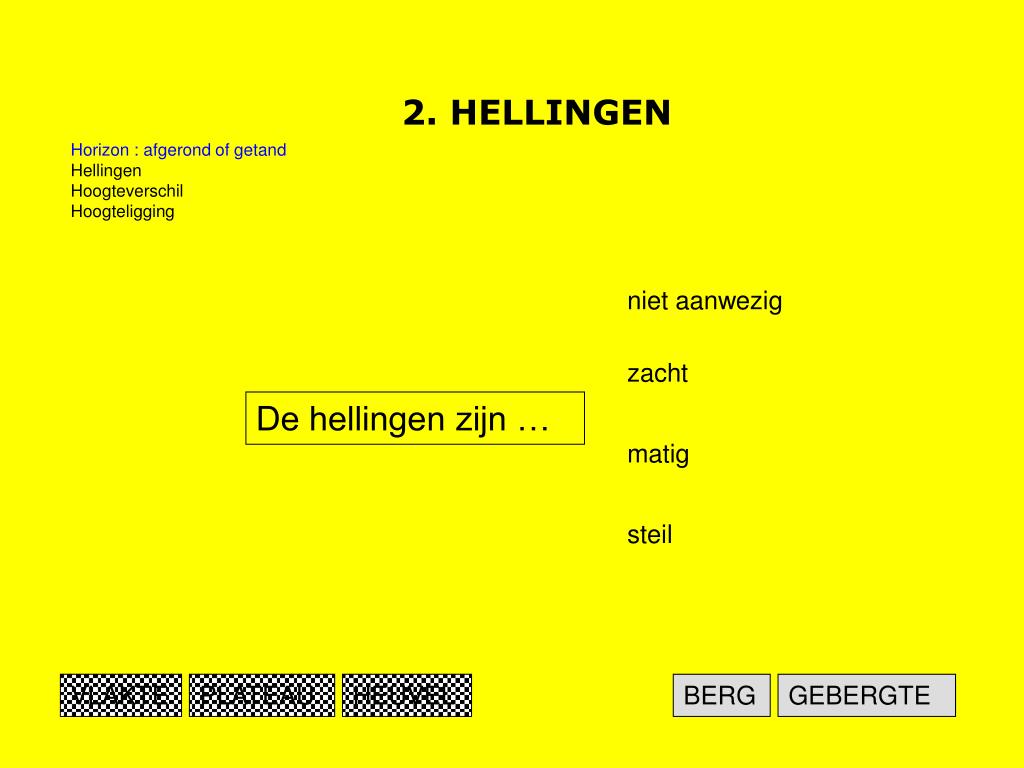

  9. niet aanwezig zacht matig steil 2. HELLINGEN Horizon : afgerond of getandHellingenHoogteverschilHoogteligging De hellingen zijn … VLAKTE PLATEAU HEUVEL BERG GEBERGTE

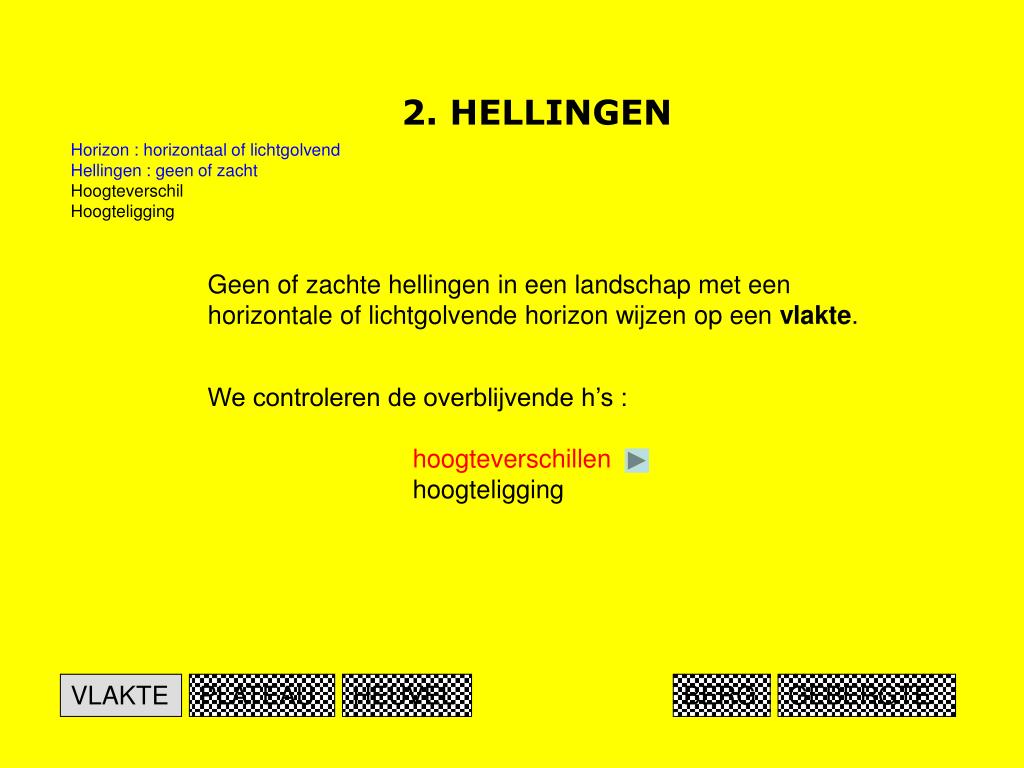

  10. 2. HELLINGEN Horizon : horizontaal of lichtgolvendHellingen : geen of zachtHoogteverschilHoogteligging Geen of zachte hellingen in een landschap met een horizontale of lichtgolvende horizon wijzen op een vlakte. • We controleren de overblijvende h’s : • hoogteverschillen • hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE

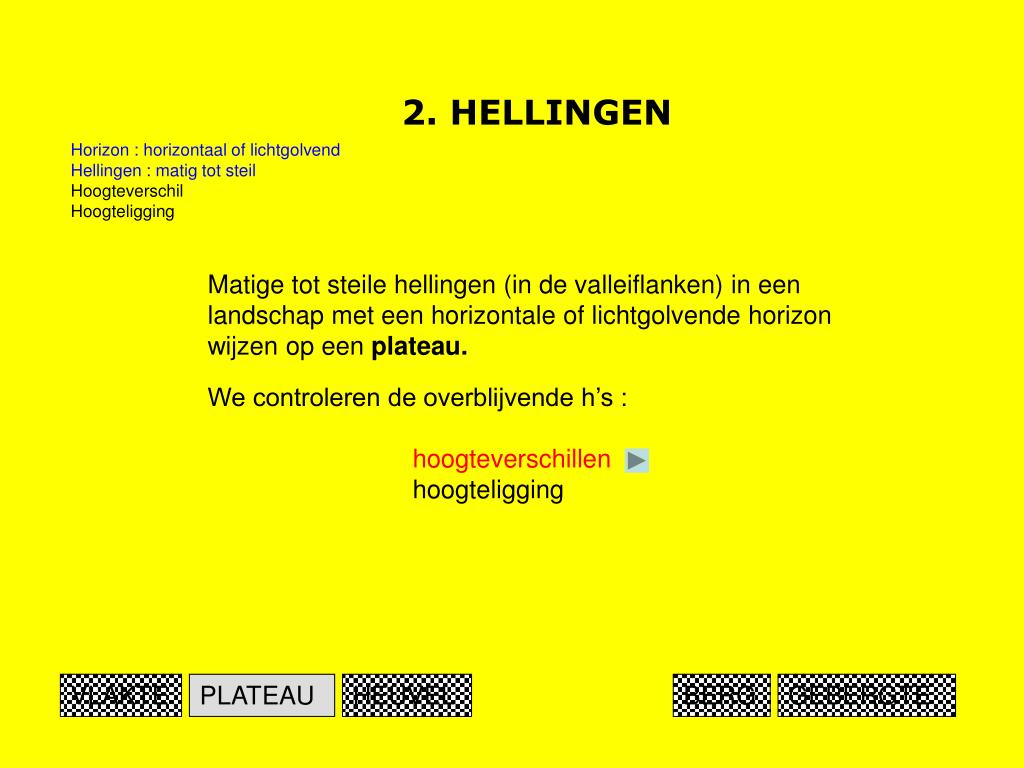

  11. 2. HELLINGEN Horizon : horizontaal of lichtgolvendHellingen : matig tot steilHoogteverschilHoogteligging Matige tot steile hellingen (in de valleiflanken) in een landschap met een horizontale of lichtgolvende horizon wijzen op een plateau. We controleren de overblijvende h’s : hoogteverschillen hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  12. 2. HELLINGEN Horizon : golvendHellingenHoogteverschilHoogteligging Opgelet !Je maakt een fout. Het is onmogelijk dat er geen of slechts zachte hellingen voorkomen in een landschap met een golvende horizon. Eén van beide keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de horizon - ik maakte een fout bij de hellingen VLAKTE PLATEAU HEUVEL BERG GEBERGTE

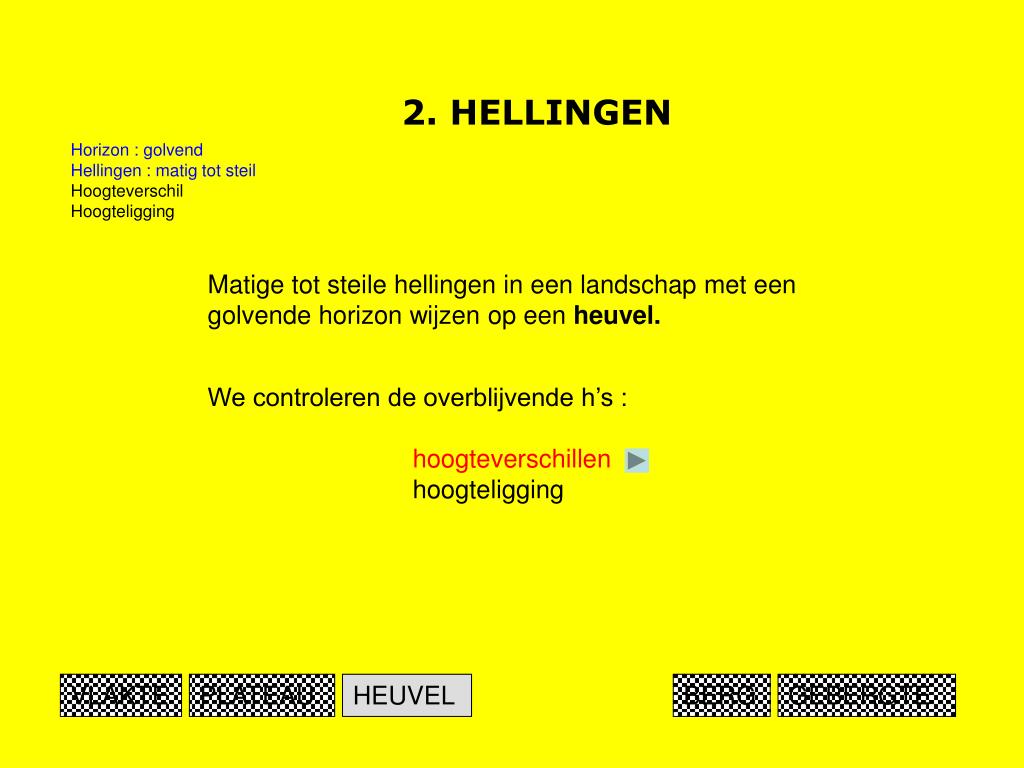

  13. 2. HELLINGEN Horizon : golvendHellingen : matig tot steilHoogteverschilHoogteligging Matige tot steile hellingen in een landschap met een golvende horizon wijzen op een heuvel. • We controleren de overblijvende h’s : • hoogteverschillen • hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE

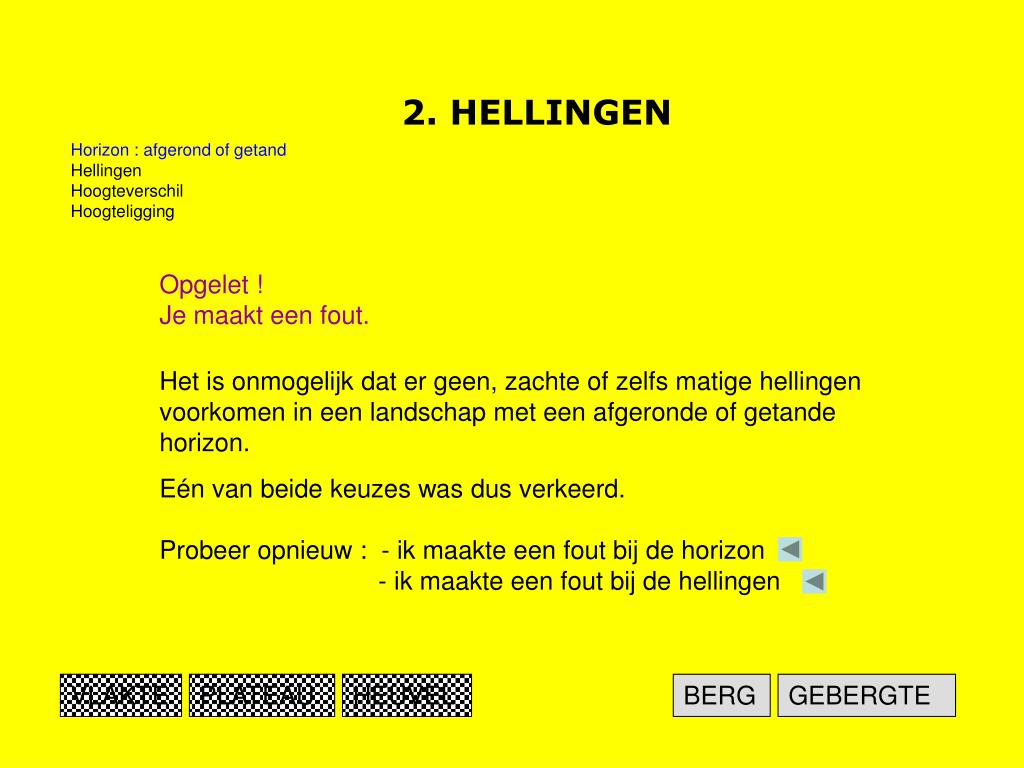

  14. 2. HELLINGEN Horizon : afgerond of getandHellingenHoogteverschilHoogteligging Opgelet !Je maakt een fout. Het is onmogelijk dat er geen, zachte of zelfs matige hellingen voorkomen in een landschap met een afgeronde of getande horizon. Eén van beide keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de horizon - ik maakte een fout bij de hellingen VLAKTE PLATEAU HEUVEL BERG GEBERGTE

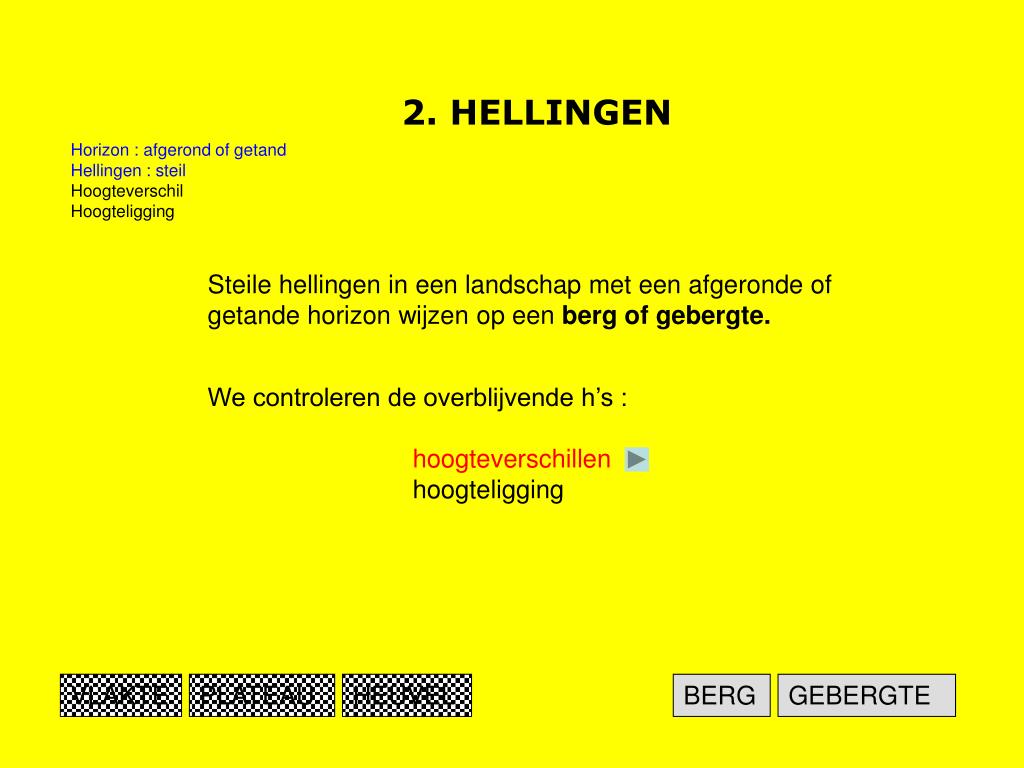

  15. 2. HELLINGEN Horizon : afgerond of getandHellingen : steilHoogteverschilHoogteligging Steile hellingen in een landschap met een afgeronde of getande horizon wijzen op een berg of gebergte. • We controleren de overblijvende h’s : • hoogteverschillen • hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  16. 3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvendHellingen : geen of zachtHoogteverschilHoogteligging klein (tot een paar meter) De hoogteverschillen zijn … matig (tientallen tot honderden meter) groot (honderden meter) VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  17. 3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvendHellingen : matig tot steilHoogteverschilHoogteligging klein (tot een paar meter) De hoogteverschillen zijn … matig (tientallen tot honderden meter) groot (honderden meter) VLAKTE PLATEAU HEUVEL BERG GEBERGTE

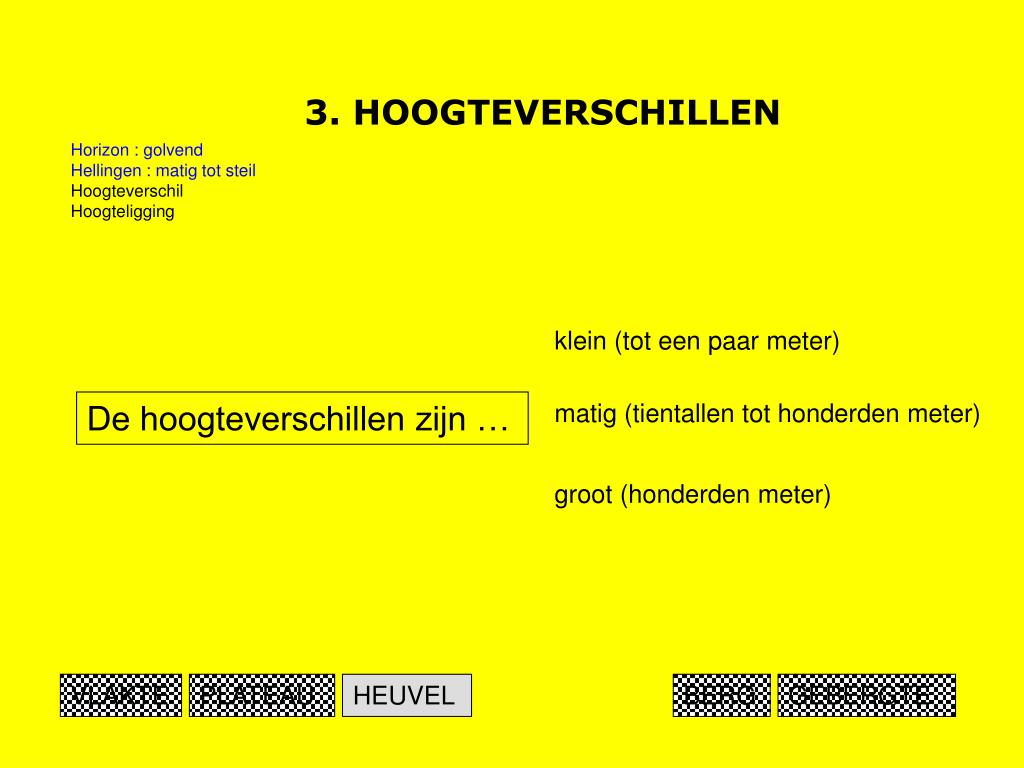

  18. 3. HOOGTEVERSCHILLEN Horizon : golvendHellingen : matig tot steilHoogteverschilHoogteligging klein (tot een paar meter) De hoogteverschillen zijn … matig (tientallen tot honderden meter) groot (honderden meter) VLAKTE PLATEAU HEUVEL BERG GEBERGTE

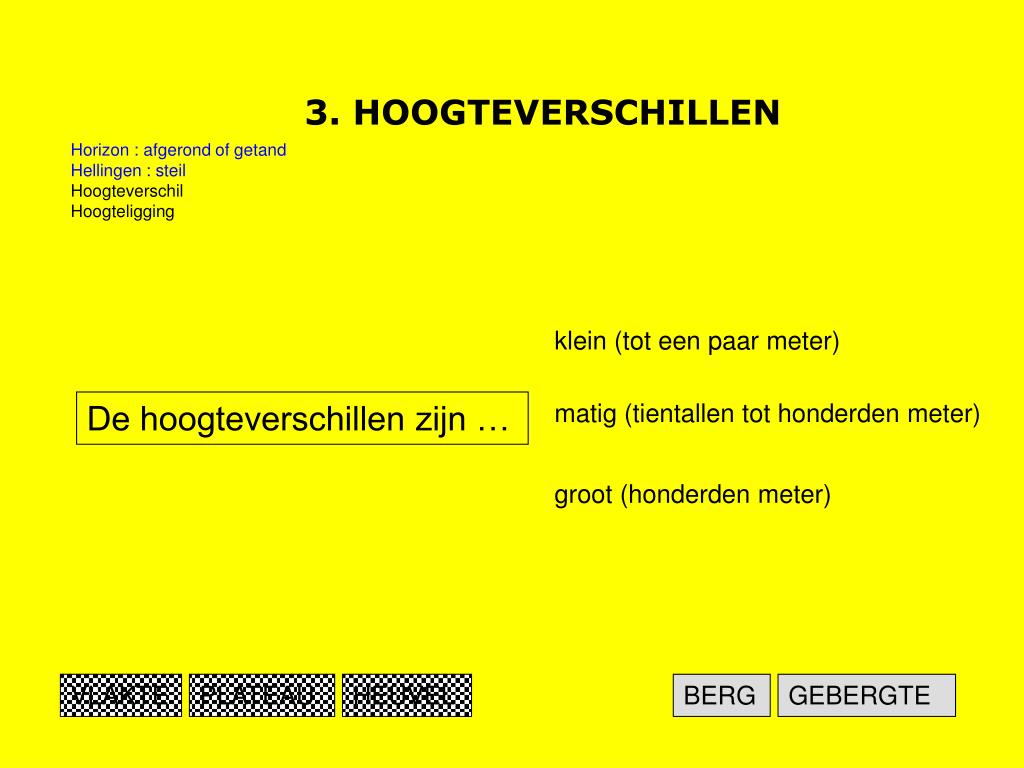

  19. 3. HOOGTEVERSCHILLEN Horizon : afgerond of getandHellingen : steilHoogteverschilHoogteligging klein (tot een paar meter) De hoogteverschillen zijn … matig (tientallen tot honderden meter) groot (honderden meter) VLAKTE PLATEAU HEUVEL BERG GEBERGTE

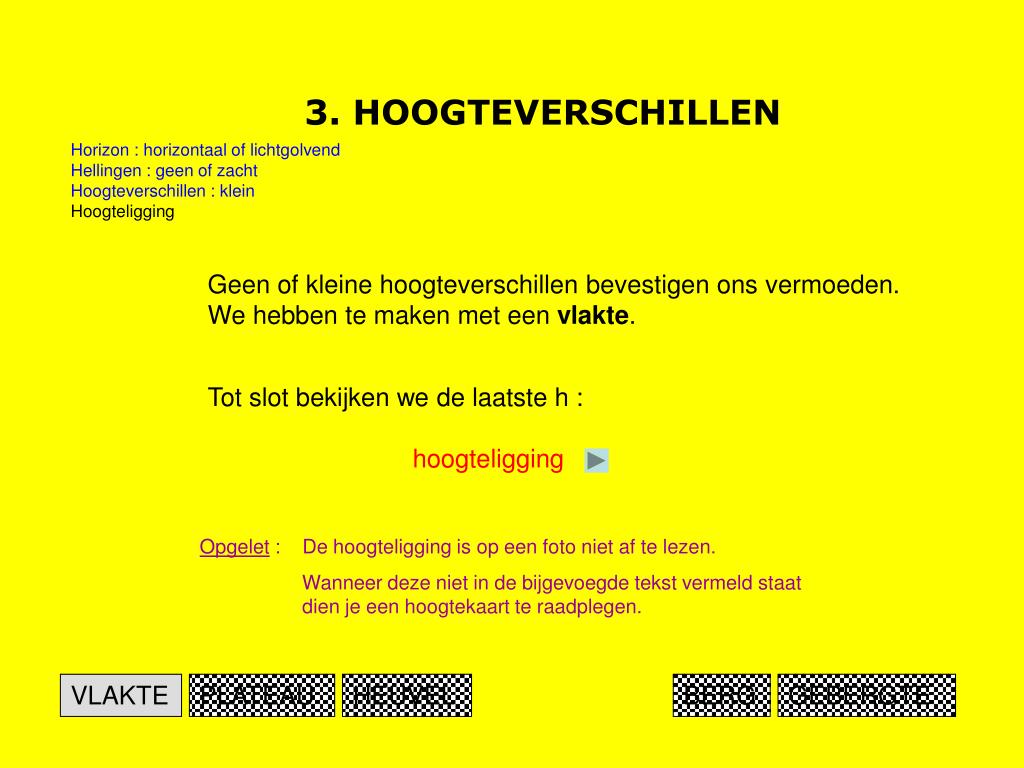

  20. 3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvendHellingen : geen of zachtHoogteverschillen : kleinHoogteligging Geen of kleine hoogteverschillen bevestigen ons vermoeden. We hebben te maken met een vlakte. • Tot slot bekijken we de laatste h : • hoogteligging • Opgelet : De hoogteligging is op een foto niet af te lezen. • Wanneer deze niet in de bijgevoegde tekst vermeld staat dien je een hoogtekaart te raadplegen. VLAKTE PLATEAU HEUVEL BERG GEBERGTE

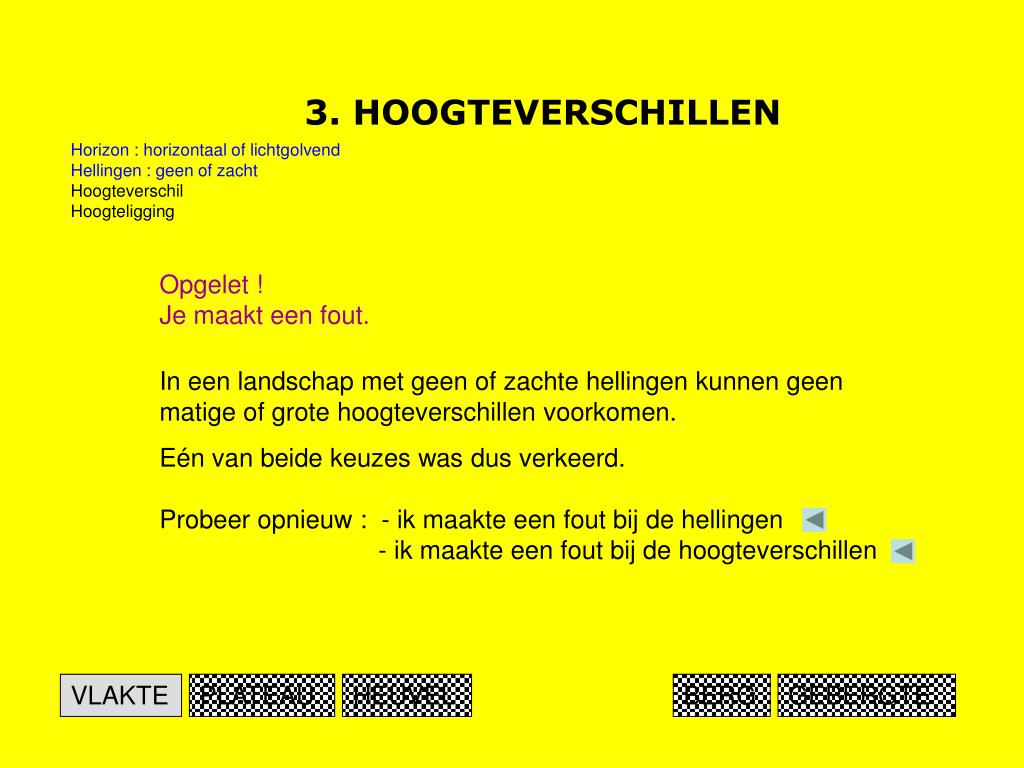

  21. 3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvendHellingen : geen of zachtHoogteverschilHoogteligging Opgelet !Je maakt een fout. In een landschap met geen of zachte hellingen kunnen geen matige of grote hoogteverschillen voorkomen. Eén van beide keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  22. 3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvendHellingen : matig tot steilHoogteverschilHoogteligging Opgelet !Je maakt een fout. In een landschap met matige tot steile hellingen kunnen geen kleine hoogteverschillen voorkomen. Eén van beide keuzes is dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE

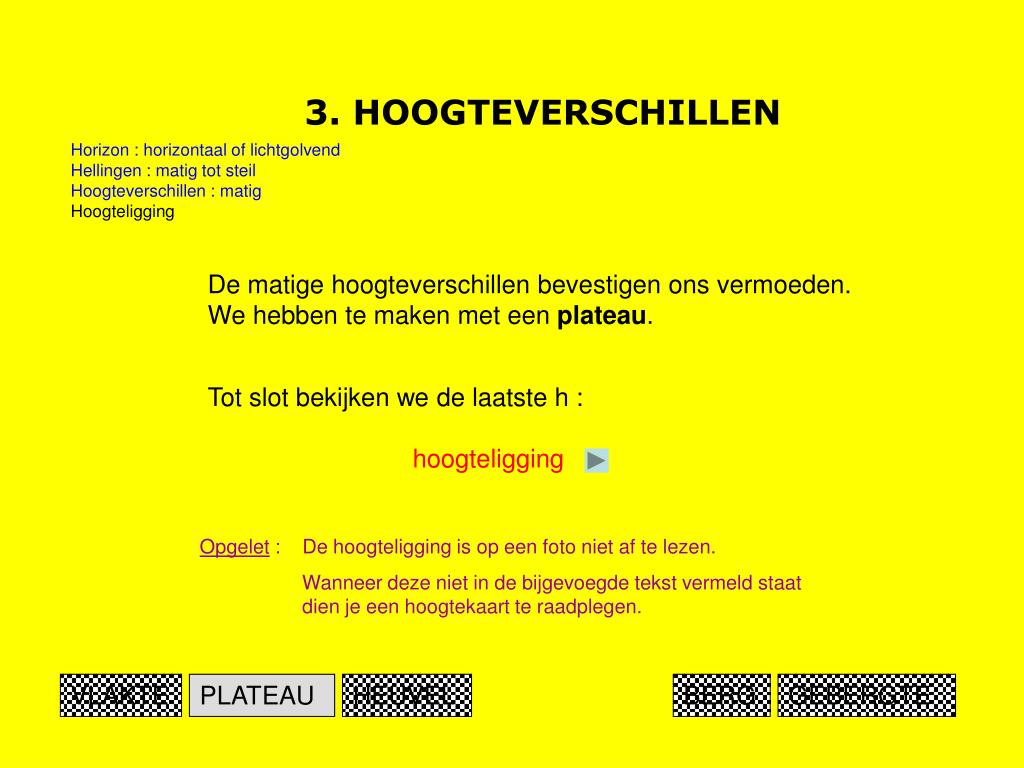

  23. 3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging De matige hoogteverschillen bevestigen ons vermoeden. We hebben te maken met een plateau. • Tot slot bekijken we de laatste h : • hoogteligging • Opgelet : De hoogteligging is op een foto niet af te lezen. • Wanneer deze niet in de bijgevoegde tekst vermeld staat dien je een hoogtekaart te raadplegen. VLAKTE PLATEAU HEUVEL BERG GEBERGTE

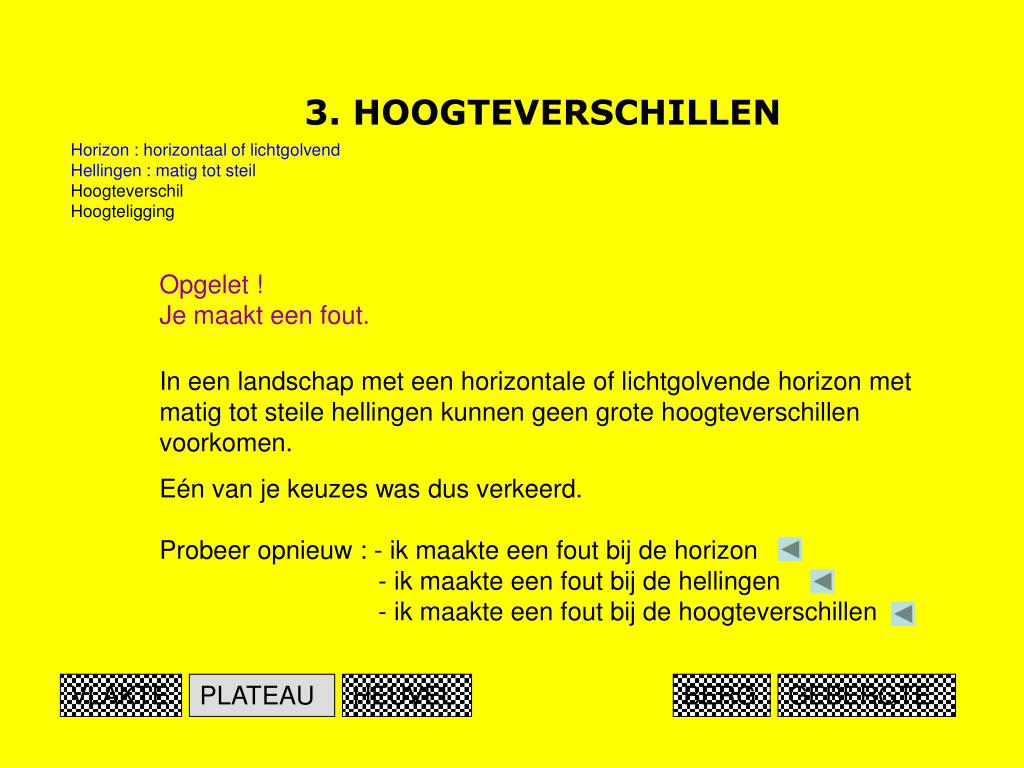

  24. 3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvendHellingen : matig tot steilHoogteverschilHoogteligging Opgelet !Je maakt een fout. In een landschap met een horizontale of lichtgolvende horizon met matig tot steile hellingen kunnen geen grote hoogteverschillen voorkomen. Eén van je keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de horizon - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE

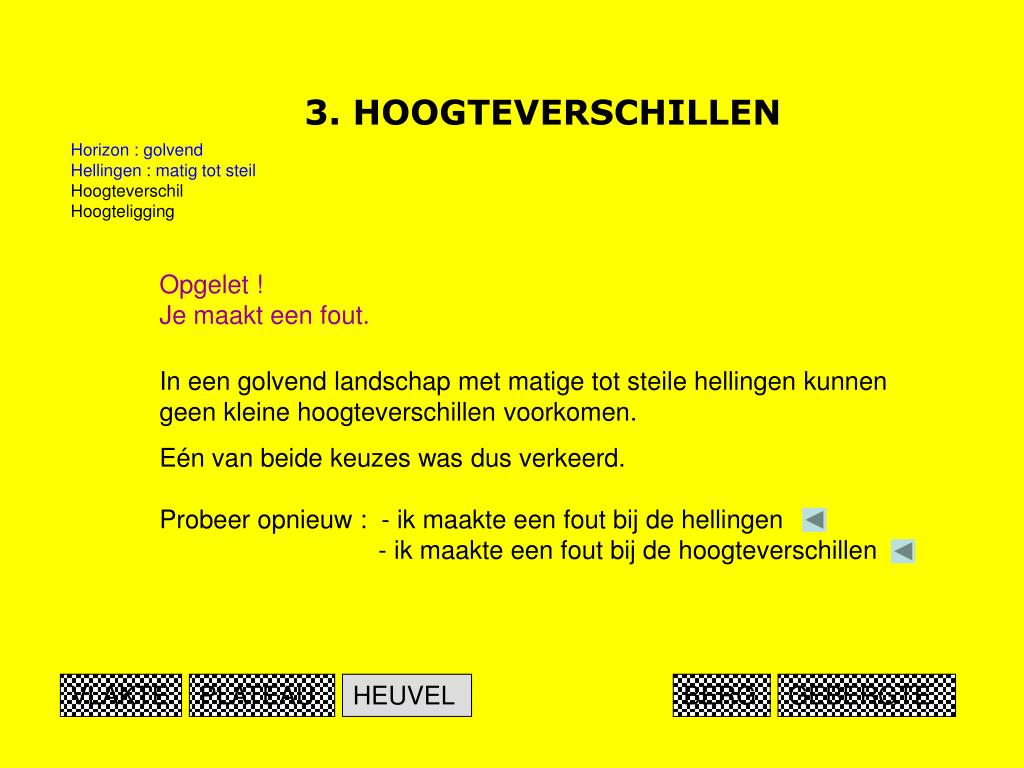

  25. 3. HOOGTEVERSCHILLEN Horizon : golvendHellingen : matig tot steilHoogteverschilHoogteligging Opgelet !Je maakt een fout. In een golvend landschap met matige tot steile hellingen kunnen geen kleine hoogteverschillen voorkomen. Eén van beide keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  26. 3. HOOGTEVERSCHILLEN Horizon : golvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging De matige hoogteverschillen bevestigen ons vermoeden. We hebben te maken met een heuvel. • Tot slot bekijken we de laatste h : • hoogteligging • Opgelet : De hoogteligging is op een foto niet af te lezen. • Wanneer deze niet in de bijgevoegde tekst vermeld staat dien je een hoogtekaart te raadplegen. VLAKTE PLATEAU HEUVEL BERG GEBERGTE

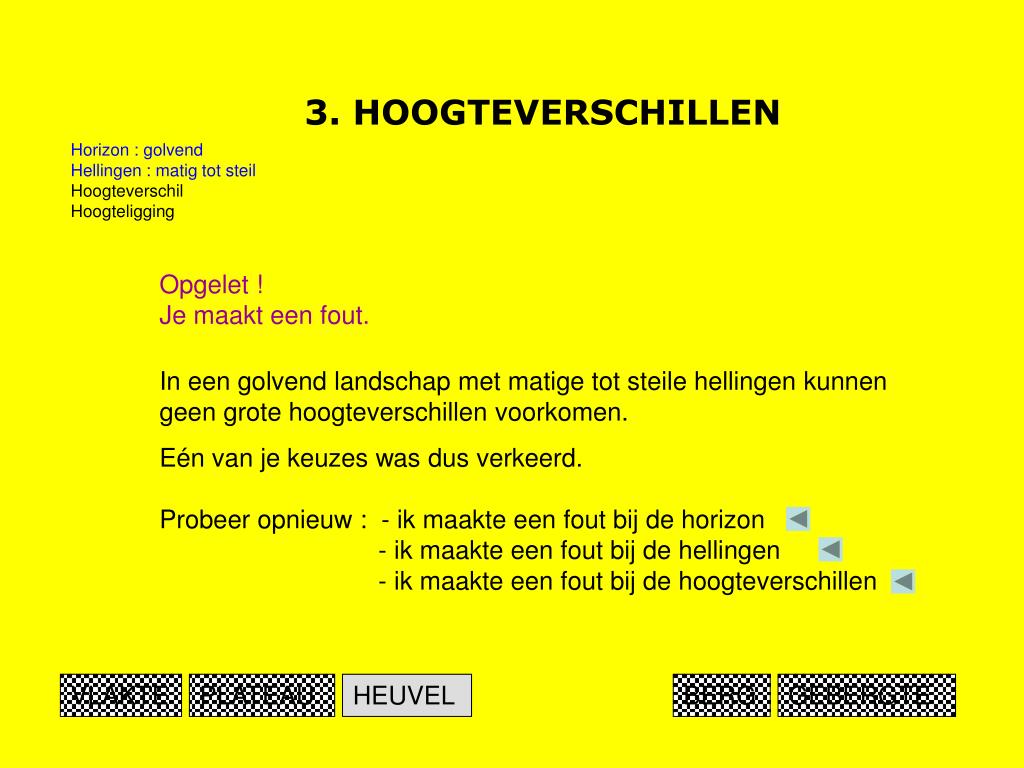

  27. 3. HOOGTEVERSCHILLEN Horizon : golvendHellingen : matig tot steilHoogteverschilHoogteligging Opgelet !Je maakt een fout. In een golvend landschap met matige tot steile hellingen kunnen geen grote hoogteverschillen voorkomen. Eén van je keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de horizon - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  28. 3. HOOGTEVERSCHILLEN Horizon : afgerond of getandHellingen : steilHoogteverschilHoogteligging Opgelet !Je maakt een fout. In een landschap met afgeronde of getande horizon met steile hellingen kunnen geen kleine of zelfs matige hoogteverschillen voorkomen. Eén van je keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de horizon - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE

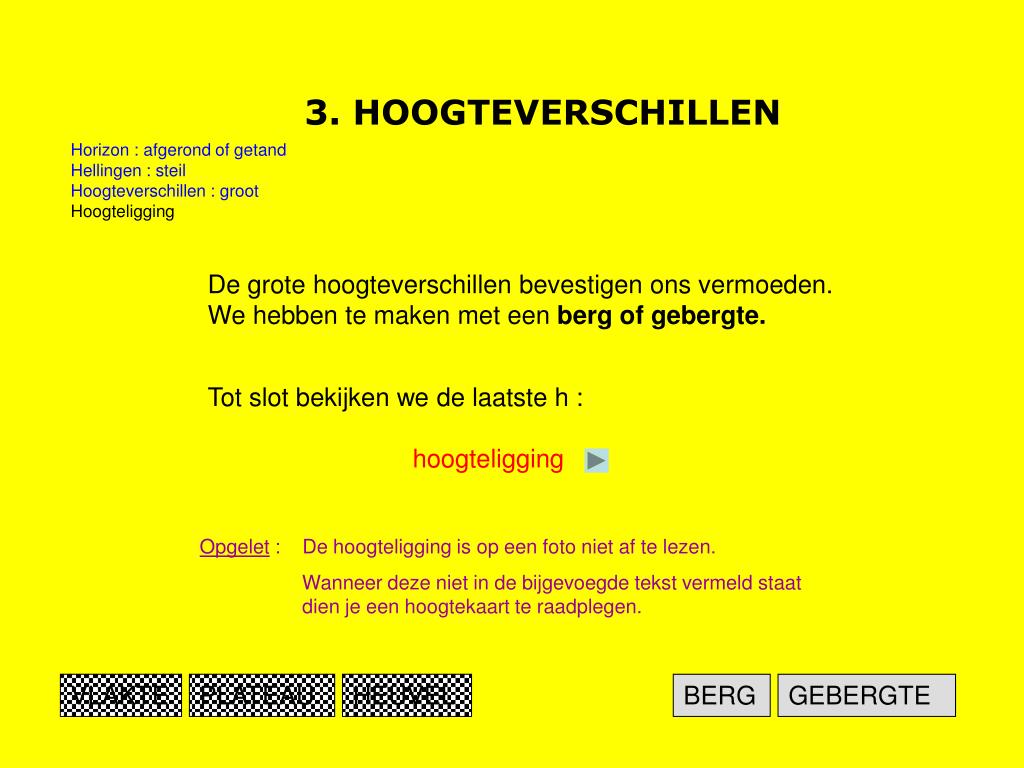

  29. 3. HOOGTEVERSCHILLEN Horizon : afgerond of getandHellingen : steilHoogteverschillen : grootHoogteligging De grote hoogteverschillen bevestigen ons vermoeden. We hebben te maken met een berg of gebergte. • Tot slot bekijken we de laatste h : • hoogteligging • Opgelet : De hoogteligging is op een foto niet af te lezen. • Wanneer deze niet in de bijgevoegde tekst vermeld staat dien je een hoogtekaart te raadplegen. VLAKTE PLATEAU HEUVEL BERG GEBERGTE

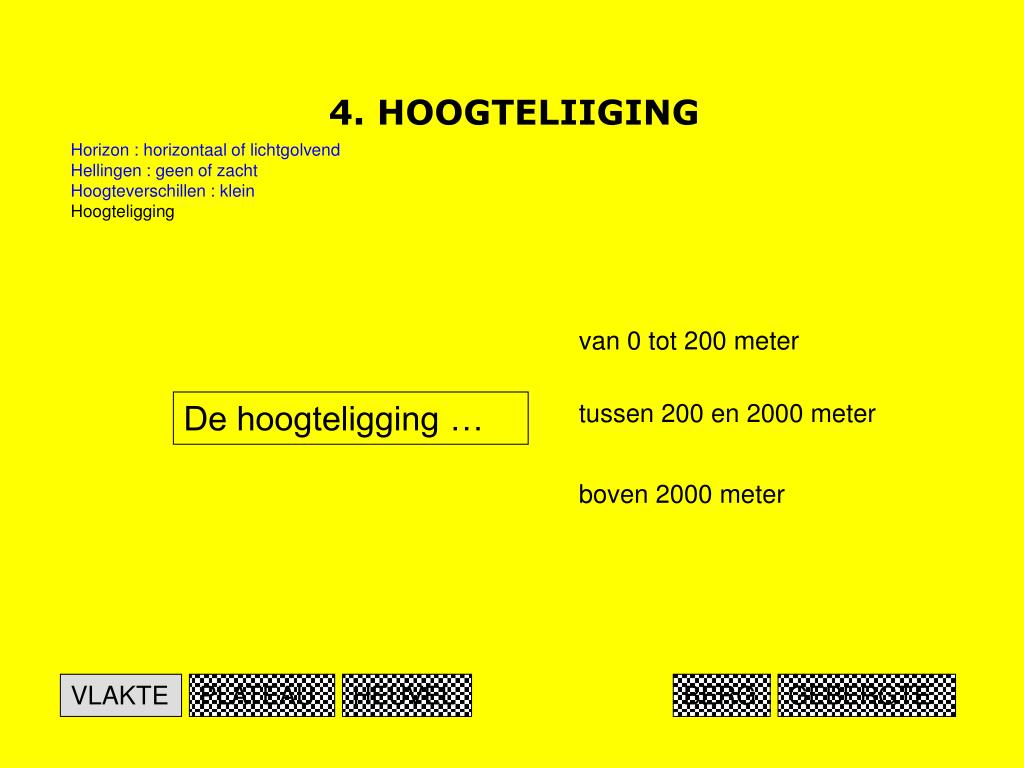

  30. 4. HOOGTELIIGING Horizon : horizontaal of lichtgolvendHellingen : geen of zachtHoogteverschillen : kleinHoogteligging van 0 tot 200 meter De hoogteligging … tussen 200 en 2000 meter boven 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

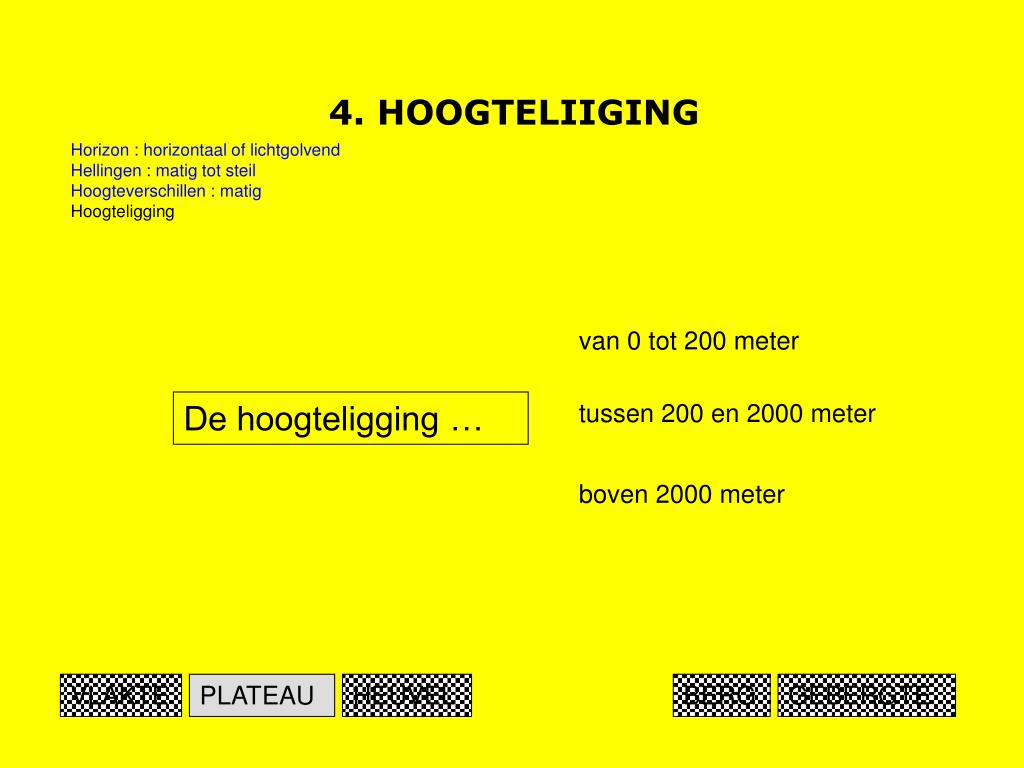

  31. 4. HOOGTELIIGING Horizon : horizontaal of lichtgolvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging van 0 tot 200 meter De hoogteligging … tussen 200 en 2000 meter boven 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

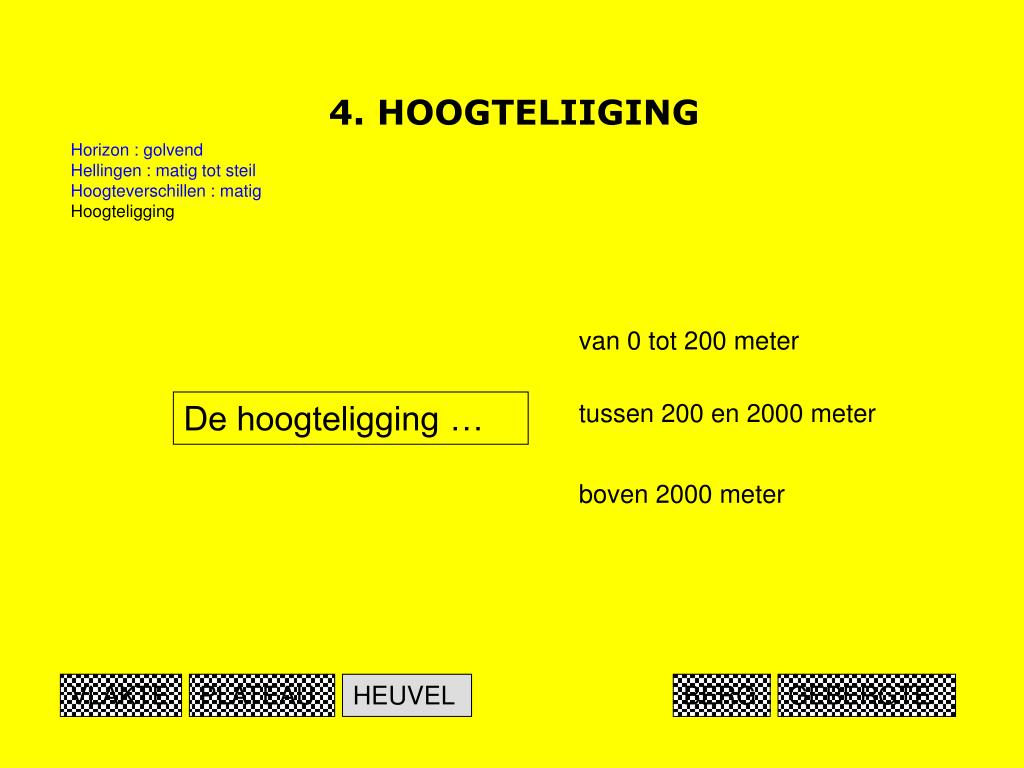

  32. 4. HOOGTELIIGING Horizon : golvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging van 0 tot 200 meter De hoogteligging … tussen 200 en 2000 meter boven 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  33. 4. HOOGTELIIGING Horizon : afgerond of getandHellingen : steilHoogteverschillen : grootHoogteligging van 0 tot 200 meter De hoogteligging … tussen 200 en 2000 meter boven 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

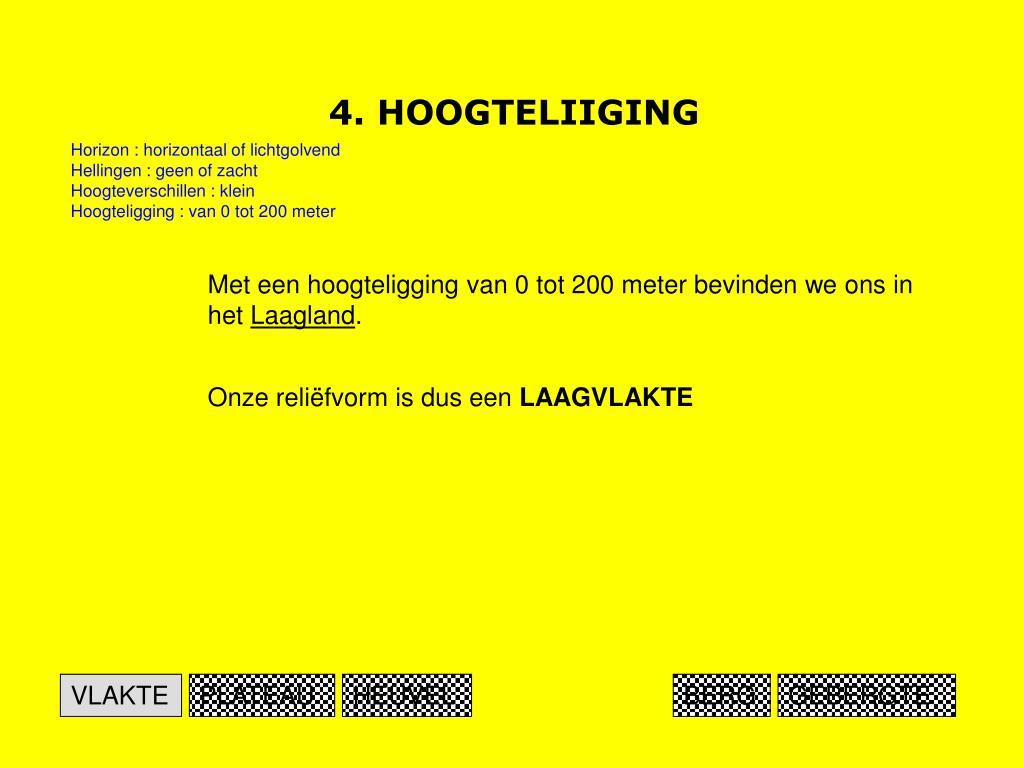

  34. 4. HOOGTELIIGING Horizon : horizontaal of lichtgolvendHellingen : geen of zachtHoogteverschillen : kleinHoogteligging : van 0 tot 200 meter Met een hoogteligging van 0 tot 200 meter bevinden we ons in het Laagland. Onze reliëfvorm is dus een LAAGVLAKTE VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  35. LAAGVLAKTE Horizon : horizontaal of lichtgolvendHellingen : geen of zachtHoogteverschillen : kleinHoogteligging : van 0 tot 200 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

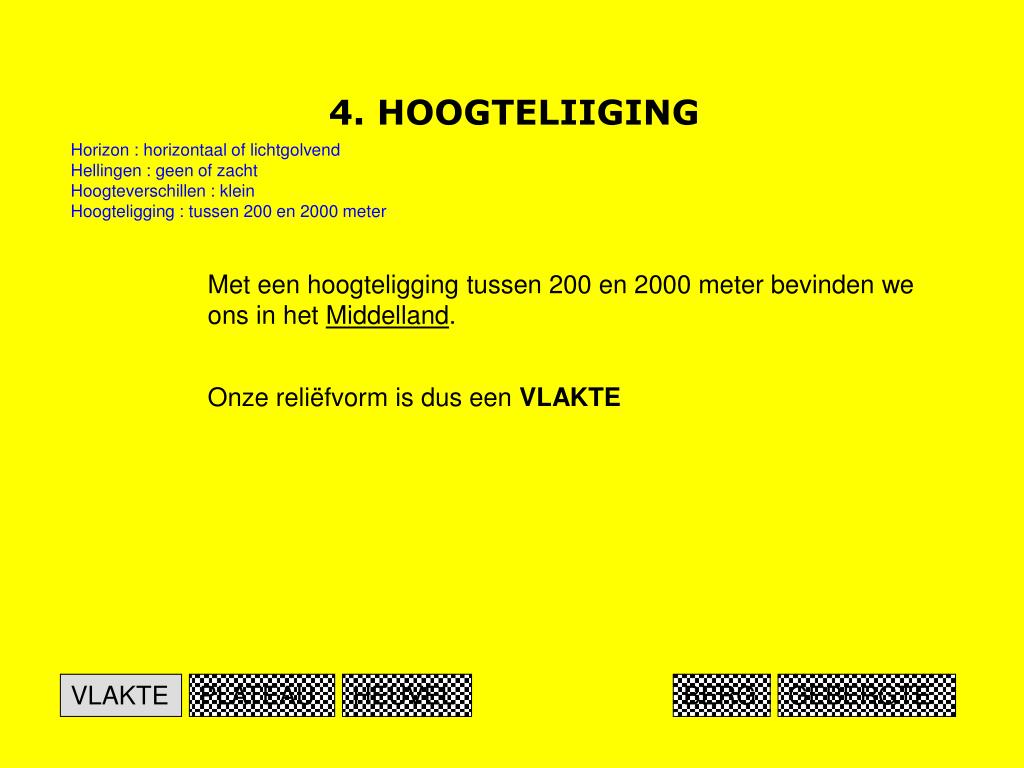

  36. 4. HOOGTELIIGING Horizon : horizontaal of lichtgolvendHellingen : geen of zachtHoogteverschillen : kleinHoogteligging : tussen 200 en 2000 meter Met een hoogteligging tussen 200 en 2000 meter bevinden we ons in het Middelland. Onze reliëfvorm is dus een VLAKTE VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  37. VLAKTE Horizon : horizontaal of lichtgolvendHellingen : geen of zachtHoogteverschillen : kleinHoogteligging : tussen 200 en 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

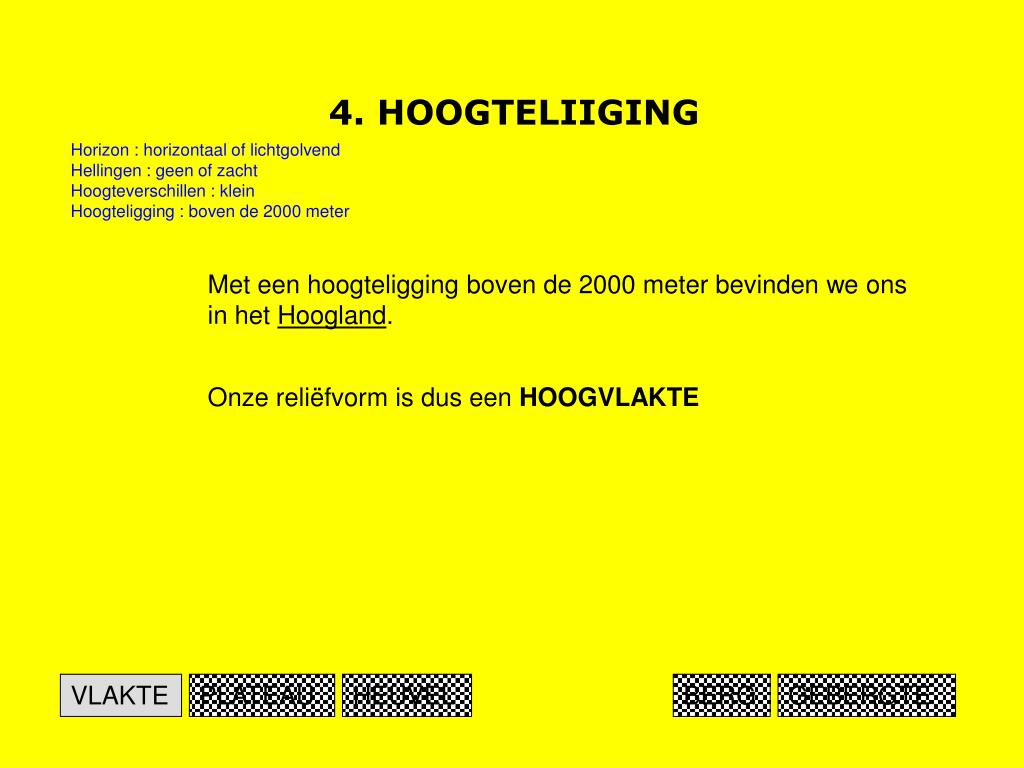

  38. 4. HOOGTELIIGING Horizon : horizontaal of lichtgolvendHellingen : geen of zachtHoogteverschillen : kleinHoogteligging : boven de 2000 meter Met een hoogteligging boven de 2000 meter bevinden we ons in het Hoogland. Onze reliëfvorm is dus een HOOGVLAKTE VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  39. HOOGVLAKTE Horizon : horizontaal of lichtgolvendHellingen : geen of zachtHoogteverschillen : kleinHoogteligging : boven de 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

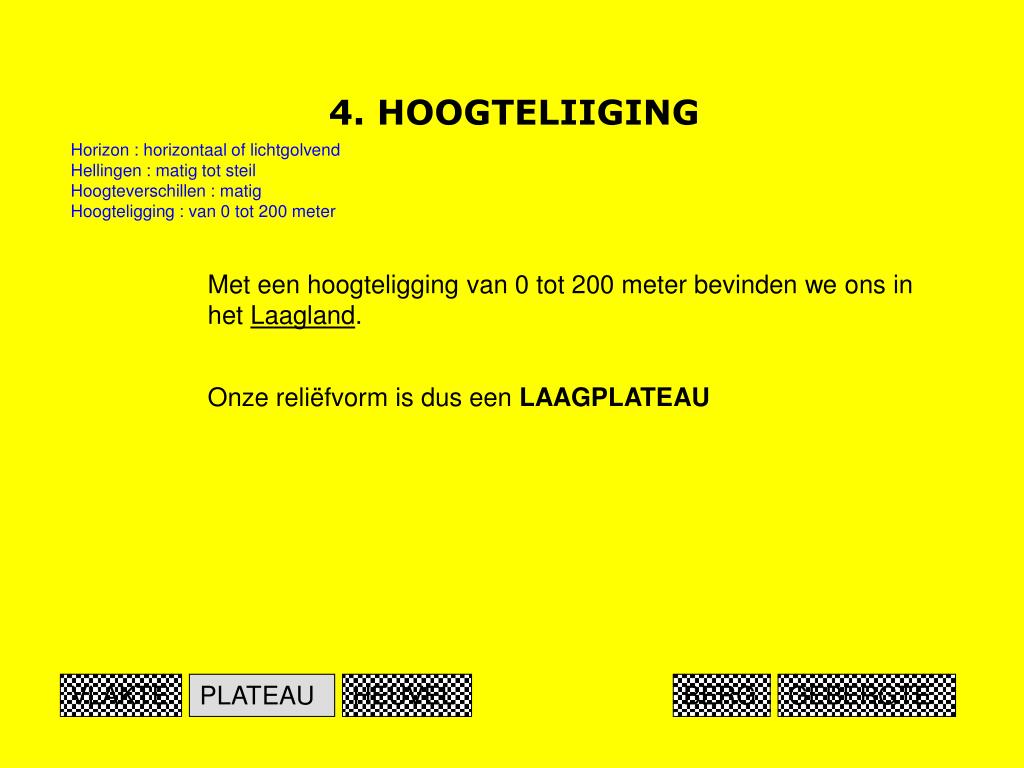

  40. 4. HOOGTELIIGING Horizon : horizontaal of lichtgolvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging : van 0 tot 200 meter Met een hoogteligging van 0 tot 200 meter bevinden we ons in het Laagland. Onze reliëfvorm is dus een LAAGPLATEAU VLAKTE PLATEAU HEUVEL BERG GEBERGTE

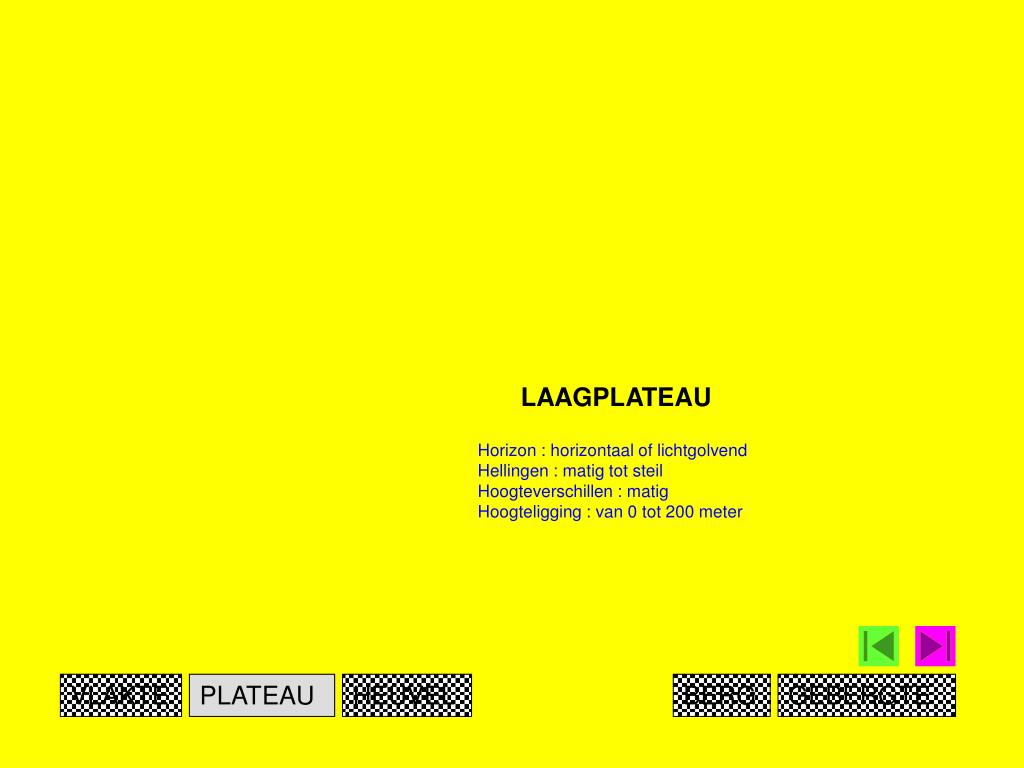

  41. LAAGPLATEAU Horizon : horizontaal of lichtgolvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging : van 0 tot 200 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  42. 4. HOOGTELIIGING Horizon : horizontaal of lichtgolvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging : tussen 200 en 2000 meter Met een hoogteligging tussen 200 en 2000 meter bevinden we ons in het Middelland. Onze reliëfvorm is dus een PLATEAU VLAKTE PLATEAU HEUVEL BERG GEBERGTE

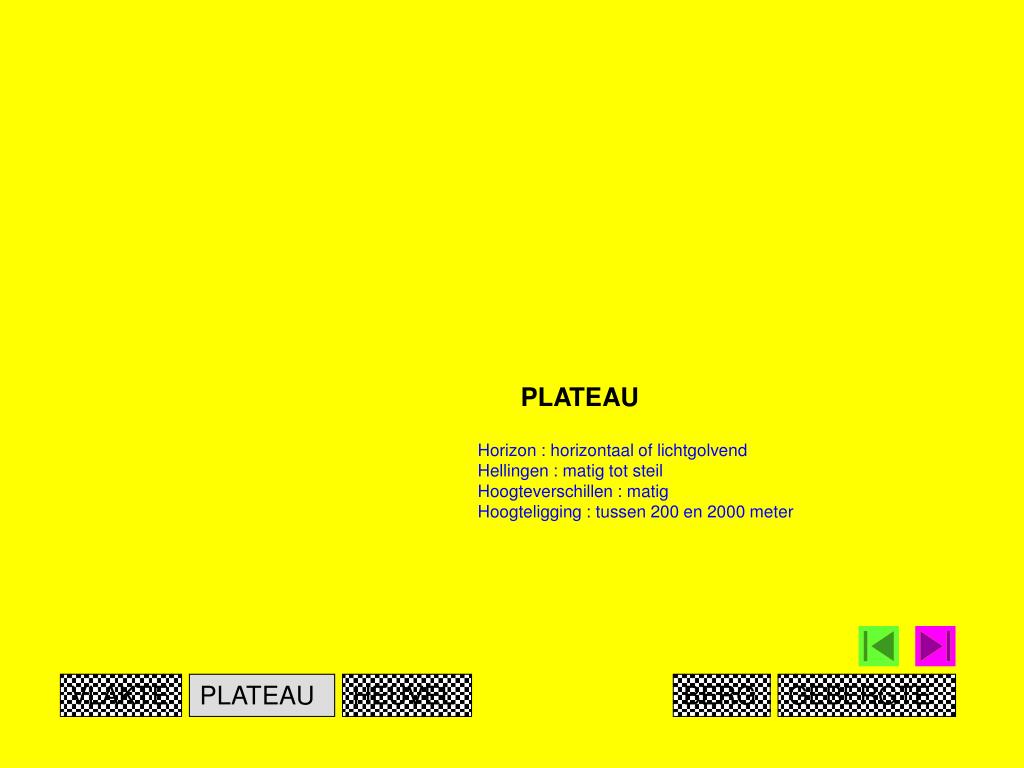

  43. PLATEAU Horizon : horizontaal of lichtgolvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging : tussen 200 en 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  44. 4. HOOGTELIIGING Horizon : horizontaal of lichtgolvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging : boven de 2000 meter Met een hoogteligging boven de 2000 meter bevinden we ons in het Hoogland. Onze reliëfvorm is dus een HOOGPLATEAU VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  45. HOOGPLATEAU Horizon : horizontaal of lichtgolvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging : boven de 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

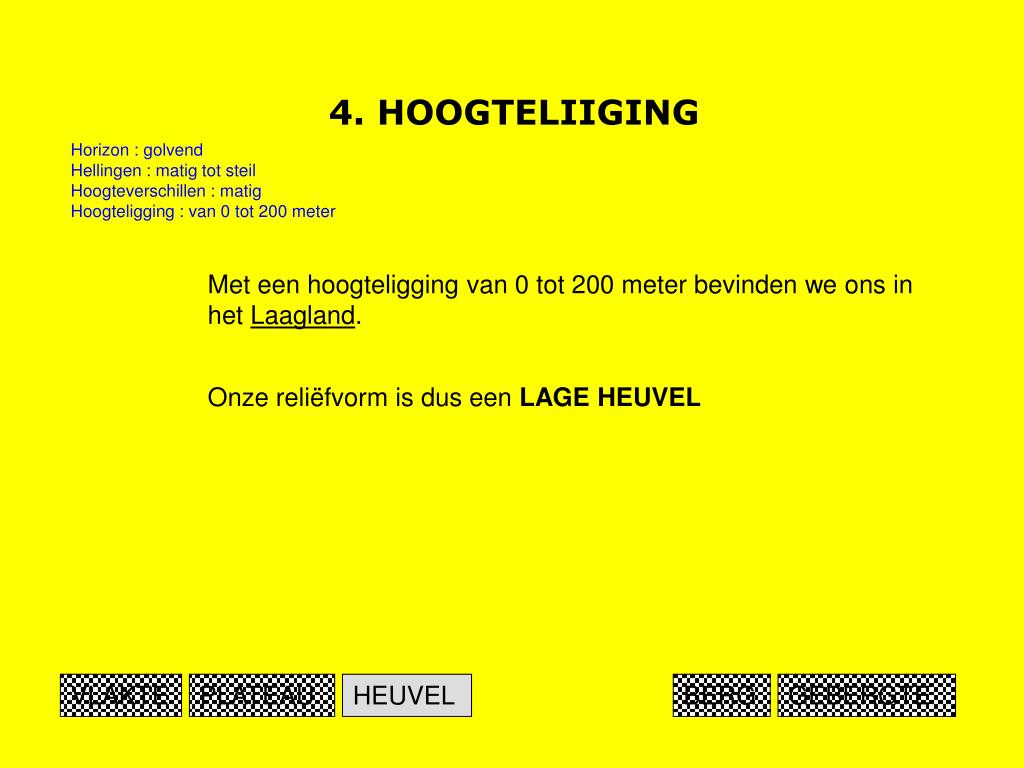

  46. 4. HOOGTELIIGING Horizon : golvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging : van 0 tot 200 meter Met een hoogteligging van 0 tot 200 meter bevinden we ons in het Laagland. Onze reliëfvorm is dus een LAGE HEUVEL VLAKTE PLATEAU HEUVEL BERG GEBERGTE

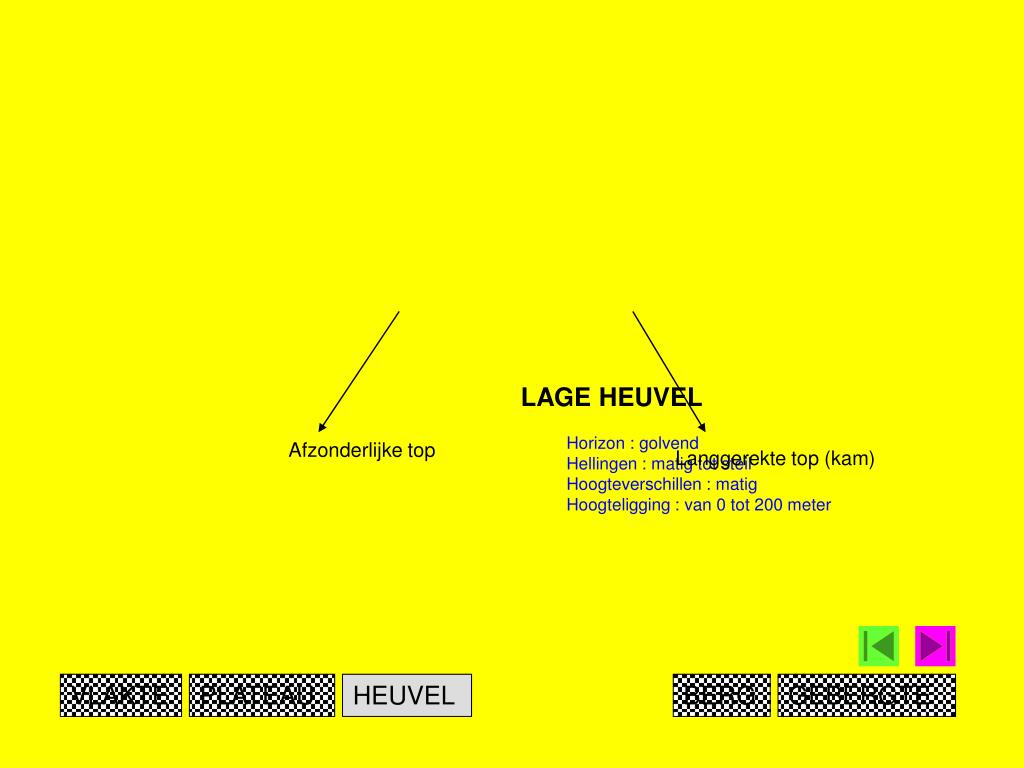

  47. LAGE HEUVEL Horizon : golvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging : van 0 tot 200 meter Afzonderlijke top Langgerekte top (kam) VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  48. 4. HOOGTELIIGING Horizon : golvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging : tussen 200 en 2000 meter Met een hoogteligging tussen 200 en 2000 meter bevinden we ons in het Middelland. Onze reliëfvorm is dus een HEUVEL VLAKTE PLATEAU HEUVEL BERG GEBERGTE

  49. HEUVEL Horizon : golvendHellingen : matig tot steilHoogteverschillen : matigHoogteligging : van 0 tot 200 meter Afzonderlijke top Langgerekte top (kam) VLAKTE PLATEAU HEUVEL BERG GEBERGTE

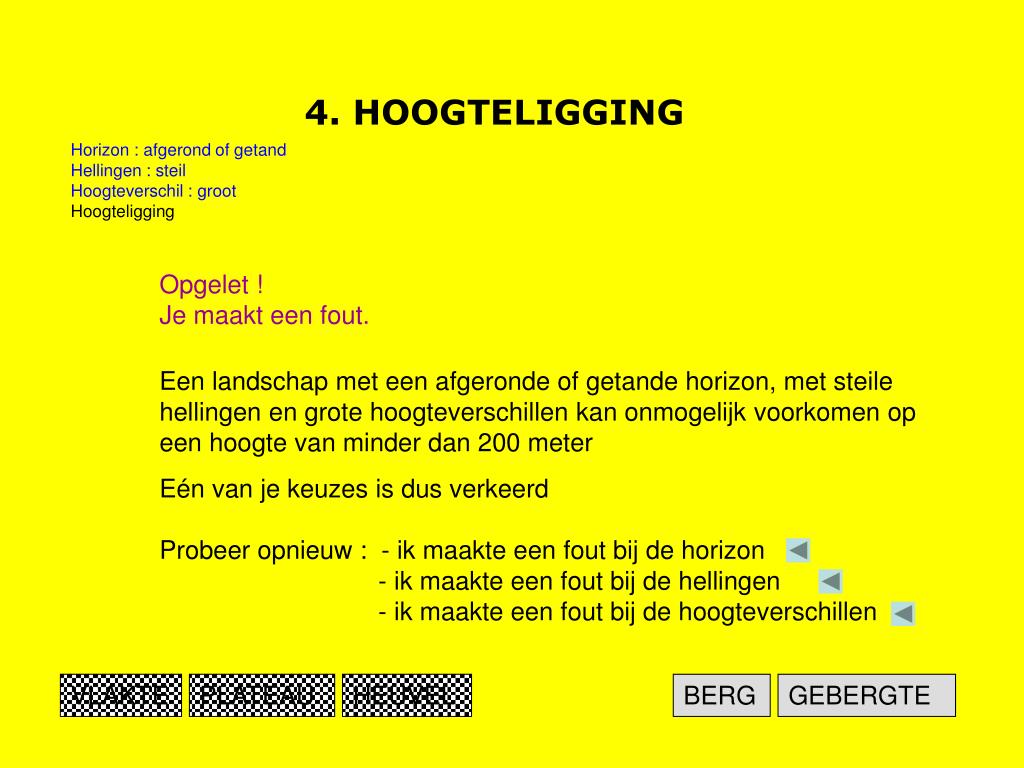

  50. 4. HOOGTELIGGING Horizon : afgerond of getandHellingen : steilHoogteverschil : grootHoogteligging Opgelet !Je maakt een fout. Een landschap met een afgeronde of getande horizon, met steile hellingen en grote hoogteverschillen kan onmogelijk voorkomen op een hoogte van minder dan 200 meter Eén van je keuzes is dus verkeerd Probeer opnieuw : - ik maakte een fout bij de horizon - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE
