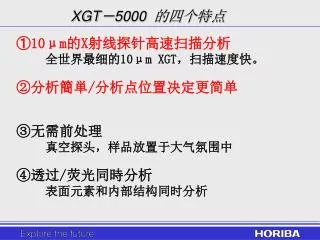

XGT－5000 的四个特点

XGT－5000 的四个特点. ① 10 μm 的 X 射线探针 高速 扫描 分析 全世界最细的 10μm XGT， 扫描速度快。 ② 分析簡単/ 分析点 位置 决定更简单 ③ 无需前处理 真空探头，样品放置于大气氛围中 ④ 透过/荧光 同時分析 表面元素和内部结构同时分析. X 射线管. X 射线導管. 检测器. 特点１： 10 μm 高速分析. 过去的仪器. XGT-5000. φ100μm ： 6 k cps φ10μm ： 0.14 kcps. 30 k cps 3 kcps. ・点分析 具有和 SEM-EDX 相当的 強度

scout
Download Presentation

XGT－5000 的四个特点

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. XGT－5000 的四个特点 ①10μm的X射线探针高速扫描分析全世界最细的10μm XGT，扫描速度快。 ②分析簡単/分析点位置决定更简单 ③无需前处理真空探头，样品放置于大气氛围中 ④透过/荧光同時分析表面元素和内部结构同时分析

  2. X射线管 X射线導管 检测器 特点１： 10μm 高速分析 过去的仪器 XGT-5000 φ100μm ： 6 k cps φ10μm ： 0.14kcps 30 k cps 3 kcps ・点分析具有和SEM-EDX相当的強度 ・元素分布图像性能更加提高与过去机型相比效率提高20倍 高強度化办法 具体案 X射线強度 锥形→ 楕円 X射线集光 効率提高 1kcps 检测立体角：扩大3倍 照射X射线 检测器 立体角扩大 检测器 3kcps 蛍光X射线

  3. Cu样品 X射线聚焦效率提高 锥形型 XGT-2700 楕円型 XGT－5000 锥形型 需要多次反射（３次反射） →立体角小効率低 楕円型 全部聚焦 （１次反射） →立体角大効率高 X射线管 靶 X射线束 3kcps 1kcps 140cps 射线直径：φ10μm(FWHM)

  4. 特点２：分析簡単/位置决定简单 XGT-5000 过去的机型 放大撮影 全体像撮影 CCD 摄像机 X射线管 反射镜 XGT CCD 摄像机 CCD摄像机 样品 XGT 样品転送 倾斜观察 同轴观察 ●样品凹凸可造成位置偏移 ●样品凹凸无影响 不能观察全体像 可观察全体像 ●从全体像到点定位只需三步就可以决定10μm的点 ●点定位复杂

  5. 特点３： 无需前处理 特点４： 透過/蛍光同時分析 继承了老机型的探针真空・・・样品在大气气氛中，无需前处理 透過/蛍光同時分析 ・・・样品表面元素＋内部结构 钎焊的离子迁移和点分析 RG合成像 赤；Sn 緑：Cu 离子迁移現象 透過X射线像 点 焊剂 Ｓｎ Ｓｎ Ｃｕ Ｃｕ 含Ｂｒ的基板 （大阪大学　菅沼教授 ご提供） Φ１０μｍXGT 測定時間 　 过去的机型 ：56時間 →XGT-5000： 3時間
