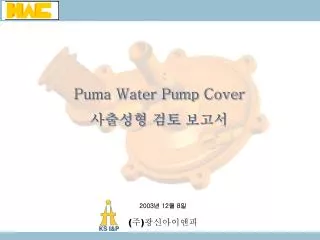

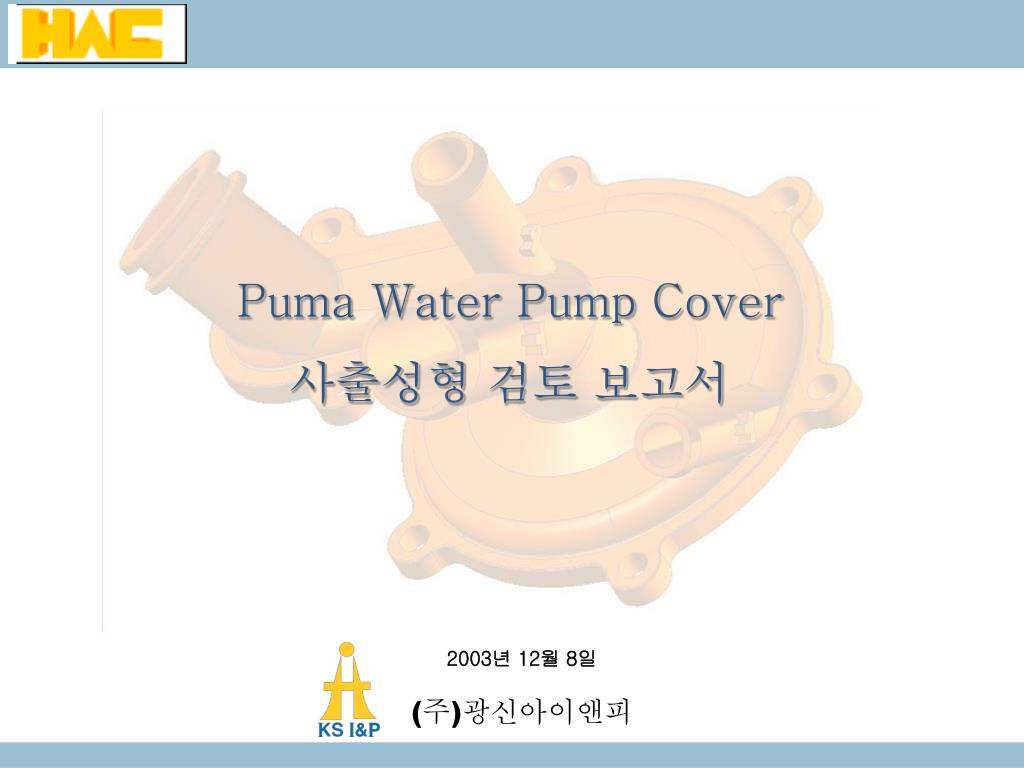

  1. 2003년 12월 8일 (주)광신아이앤피 Puma Water Pump Cover 사출성형 검토 보고서

  2. 금형작동방법 금형 OPEN • 사출완료 • 유압실린더로 ①번 록킹블록 작동 해제 • 유압실린더로 ②번 S/C 열림 작동 • ④번 CORE를 유압실린더로 열림 작동 • 금형열림으로 ③S/C 열림 작동 • 밀핀작동으로 제품취출 금형 CLOSE • 밀핀후퇴 • ④번 CORE를 유압실린더로 닫힘 작동 • 금형 닫힘 으로 ③S/C 닫힘 작동 • 유압실린더로 ②번 S/C 닫힘 작동 • 유압실린더로 ①번 록킹블록 작동 • 사출시작 • 문제점 : • 현재 당사는 위와 같이 금형을 작동시킬수 있는 장비를 보유 하고 있지 않음 • 추가 장비확보 또는 현장비의 개조로 가능한지 검토중이며 시간이 다소 소유 될것으로 예상됨

  3. 문제점 :상기 그림도 앞장의 TYPE A와 같이 작동하여야 하며 문제점도 같은 내용임

  4. Blau사 제안 검토 파란색 슬리이더 빨간색 슬라이더 간섭 UNDER CUT UNDER CUT UNDER CUT UNDER CUT 파란색 작동시 간섭 UNDER CUT 광신검토안 : Blau사 검토안은 상기 그림과 같이 금형제작이 불가능함

  5. 광신 최종 제안 • 검토안 : • 빨간색 파팅라인일 경우 모든파이프의 중심이 빨간색 선을 통과 하도록 설계요망 • 파란색 파팅라인일 경우 모든파이프의 중심이 파란색 선을 통과하도록 설계요망
