Solar Map. นำเสนอโดย นางสาวนวพรรษ คำไส สาขาเทคโนโลยีพลังงาน 48400806. วิธีการสร้างแผ่นที่พลังงานแสงอาทิตย์. จัดเตรียมข้อมูลทางดาวเทียม โดยใช้ข้อมูลจากดาวเทียมอุตุนิยมวิทยา เลือกแบบจำลอง คำนวณหาค่าสัมประสิทธิ์ต่าง ๆ สำหรับแบบจำลองที่เลือกใช้ ทดสอบแบบจำลอง
E N D
Solar Map นำเสนอโดย นางสาวนวพรรษ คำไส สาขาเทคโนโลยีพลังงาน 48400806

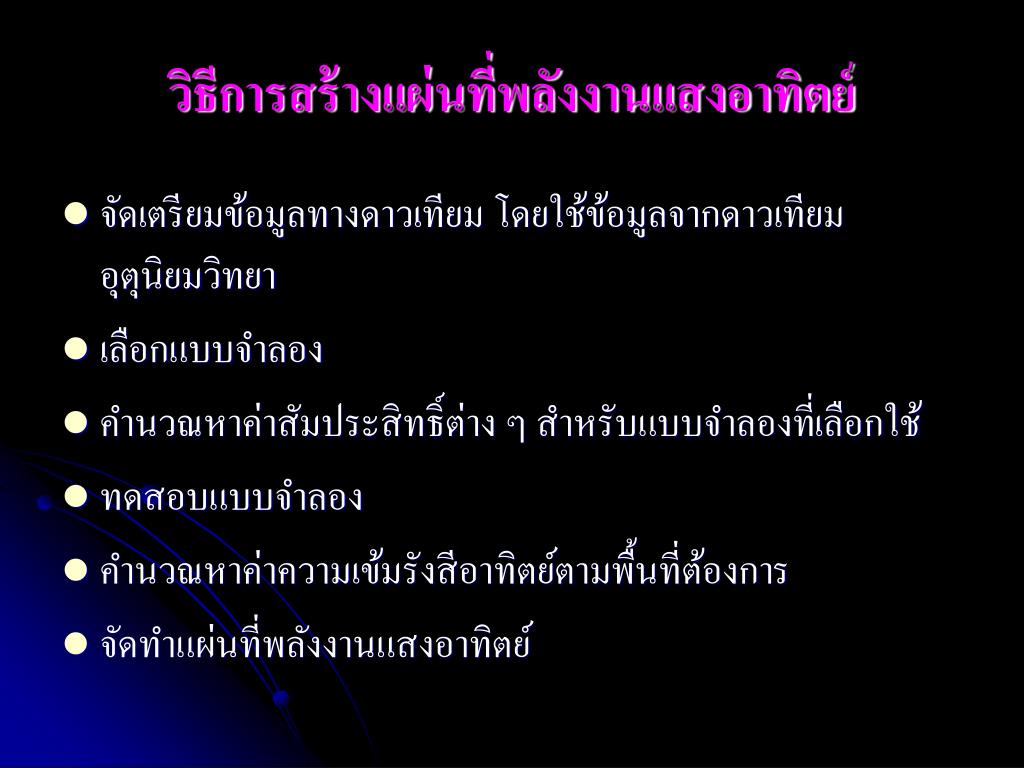

วิธีการสร้างแผ่นที่พลังงานแสงอาทิตย์วิธีการสร้างแผ่นที่พลังงานแสงอาทิตย์ • จัดเตรียมข้อมูลทางดาวเทียม โดยใช้ข้อมูลจากดาวเทียมอุตุนิยมวิทยา • เลือกแบบจำลอง • คำนวณหาค่าสัมประสิทธิ์ต่าง ๆ สำหรับแบบจำลองที่เลือกใช้ • ทดสอบแบบจำลอง • คำนวณหาค่าความเข้มรังสีอาทิตย์ตามพื้นที่ต้องการ • จัดทำแผ่นที่พลังงานแสงอาทิตย์

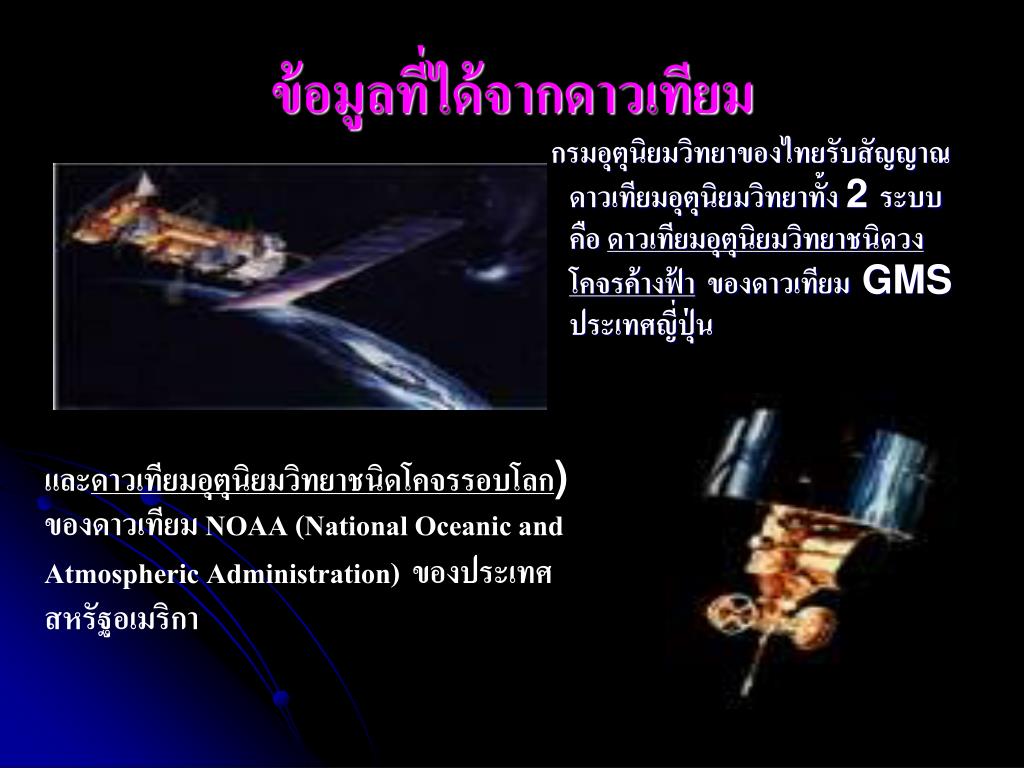

ข้อมูลที่ได้จากดาวเทียมข้อมูลที่ได้จากดาวเทียม กรมอุตุนิยมวิทยาของไทยรับสัญญาณดาวเทียมอุตุนิยมวิทยาทั้ง 2 ระบบ คือ ดาวเทียมอุตุนิยมวิทยาชนิดวงโคจรค้างฟ้าของดาวเทียม GMSประเทศญี่ปุ่น และดาวเทียมอุตุนิยมวิทยาชนิดโคจรรอบโลก) ของดาวเทียม NOAA (National Oceanic and Atmospheric Administration)ของประเทศสหรัฐอเมริกา
รูปตัวอย่างจากดาวเทียมอุตุนิยมวิทยารูปตัวอย่างจากดาวเทียมอุตุนิยมวิทยา

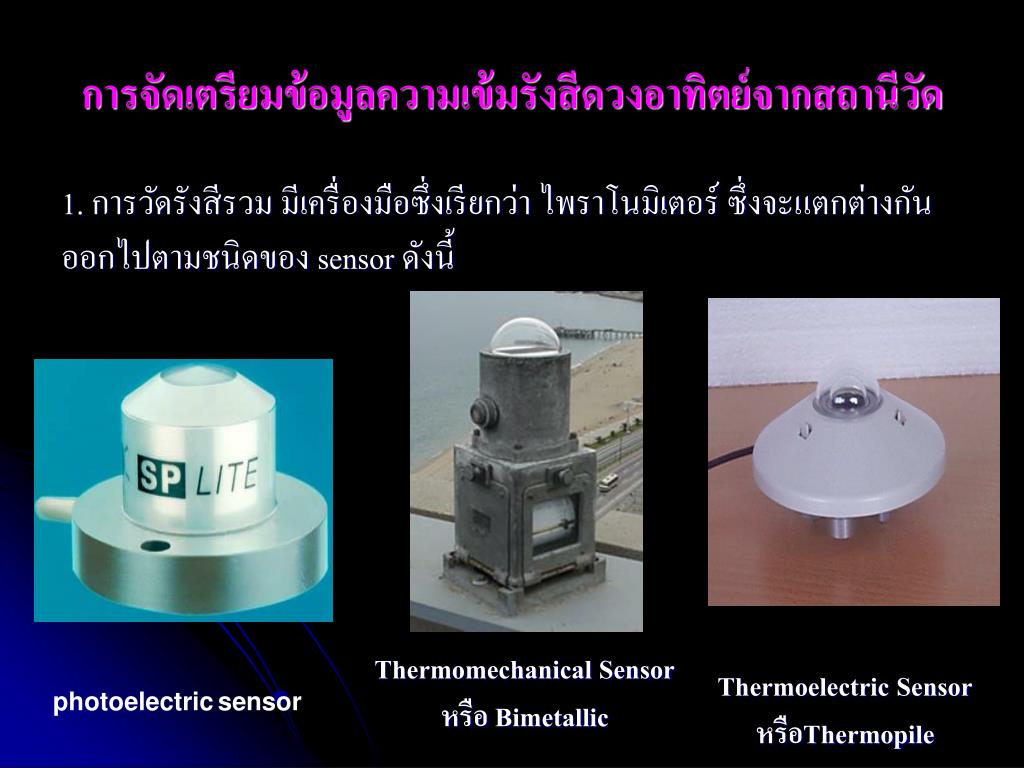

การจัดเตรียมข้อมูลความเข้มรังสีดวงอาทิตย์จากสถานีวัดการจัดเตรียมข้อมูลความเข้มรังสีดวงอาทิตย์จากสถานีวัด 1. การวัดรังสีรวม มีเครื่องมือซึ่งเรียกว่า ไพราโนมิเตอร์ ซึ่งจะแตกต่างกัน ออกไปตามชนิดของ sensor ดังนี้ Thermomechanical Sensor หรือ Bimetallic Thermoelectric Sensor หรือThermopile photoelectricsensor

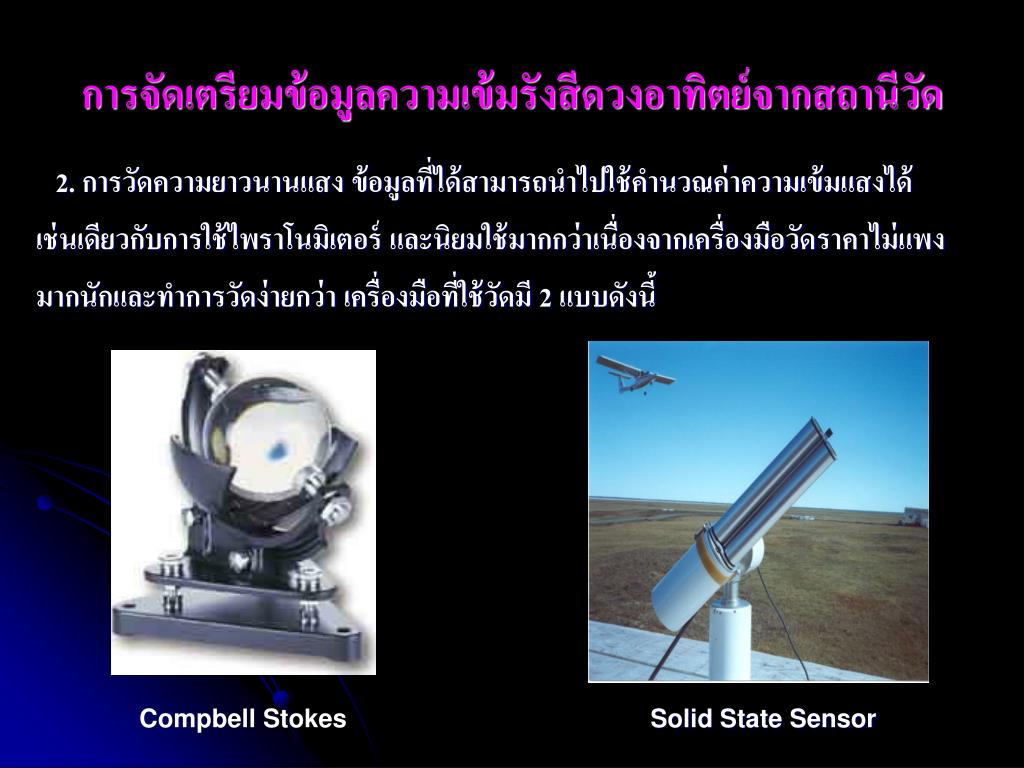

การจัดเตรียมข้อมูลความเข้มรังสีดวงอาทิตย์จากสถานีวัดการจัดเตรียมข้อมูลความเข้มรังสีดวงอาทิตย์จากสถานีวัด 2. การวัดความยาวนานแสง ข้อมูลที่ได้สามารถนำไปใช้คำนวณค่าความเข้มแสงได้ เช่นเดียวกับการใช้ไพราโนมิเตอร์ และนิยมใช้มากกว่าเนื่องจากเครื่องมือวัดราคาไม่แพง มากนักและทำการวัดง่ายกว่า เครื่องมือที่ใช้วัดมี 2 แบบดังนี้ Compbell Stokes Solid State Sensor

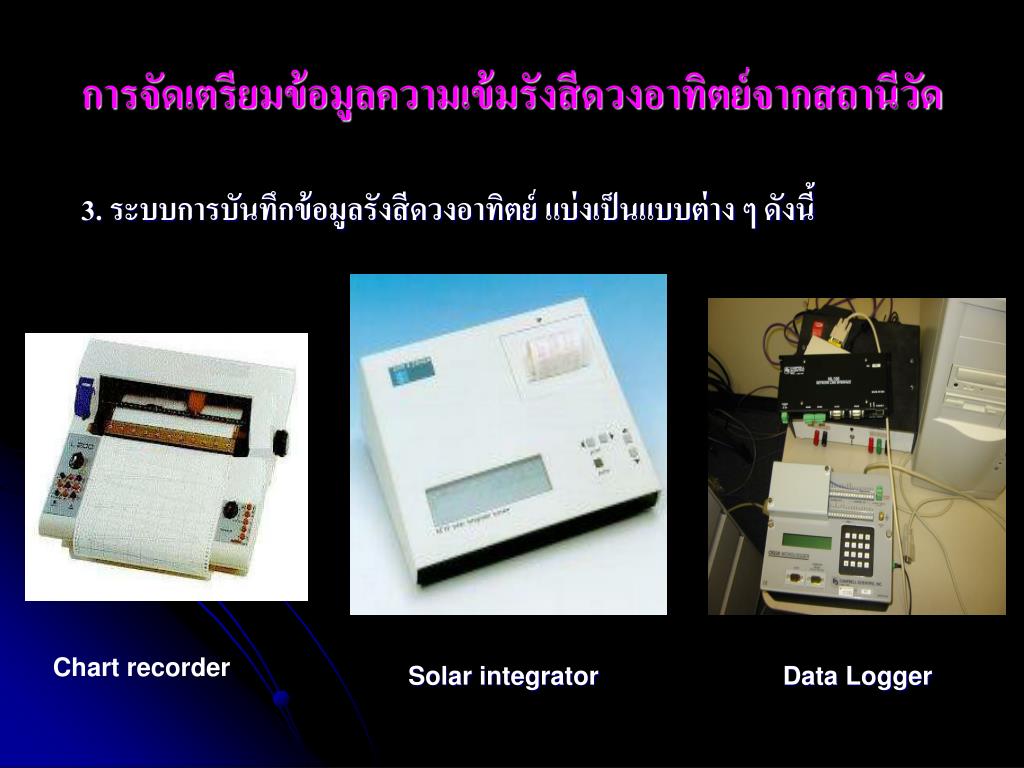

การจัดเตรียมข้อมูลความเข้มรังสีดวงอาทิตย์จากสถานีวัดการจัดเตรียมข้อมูลความเข้มรังสีดวงอาทิตย์จากสถานีวัด 3. ระบบการบันทึกข้อมูลรังสีดวงอาทิตย์ แบ่งเป็นแบบต่าง ๆ ดังนี้ Chart recorder Solar integrator Data Logger

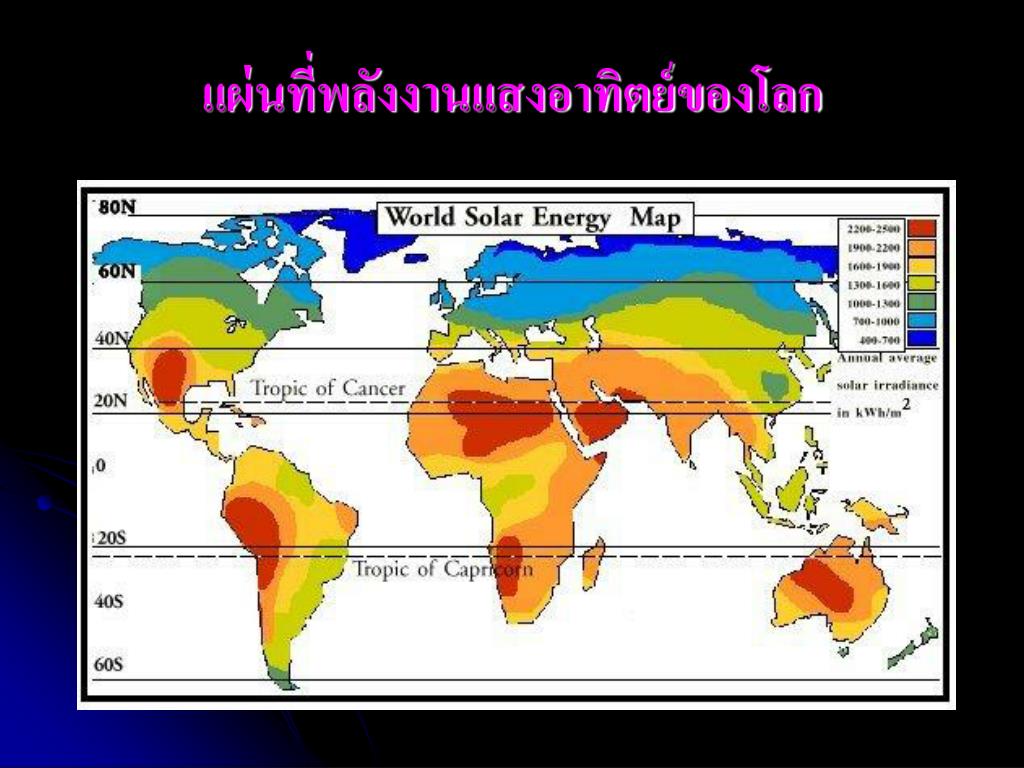

แผ่นที่พลังงานแสงอาทิตย์ของโลกแผ่นที่พลังงานแสงอาทิตย์ของโลก

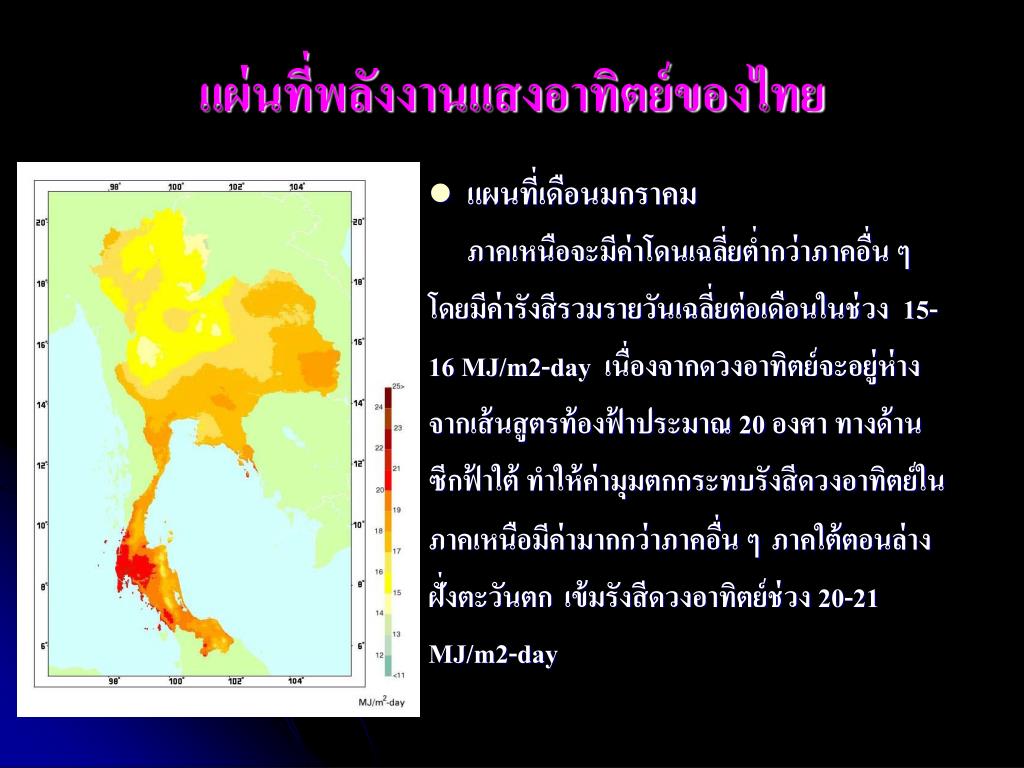

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย • แผนที่เดือนมกราคม ภาคเหนือจะมีค่าโดนเฉลี่ยต่ำกว่าภาคอื่น ๆ โดยมีค่ารังสีรวมรายวันเฉลี่ยต่อเดือนในช่วง 15- 16 MJ/m2-day เนื่องจากดวงอาทิตย์จะอยู่ห่าง จากเส้นสูตรท้องฟ้าประมาณ 20 องศา ทางด้าน ซีกฟ้าใต้ ทำให้ค่ามุมตกกระทบรังสีดวงอาทิตย์ใน ภาคเหนือมีค่ามากกว่าภาคอื่น ๆภาคใต้ตอนล่าง ฝั่งตะวันตกเข้มรังสีดวงอาทิตย์ช่วง 20-21 MJ/m2-day

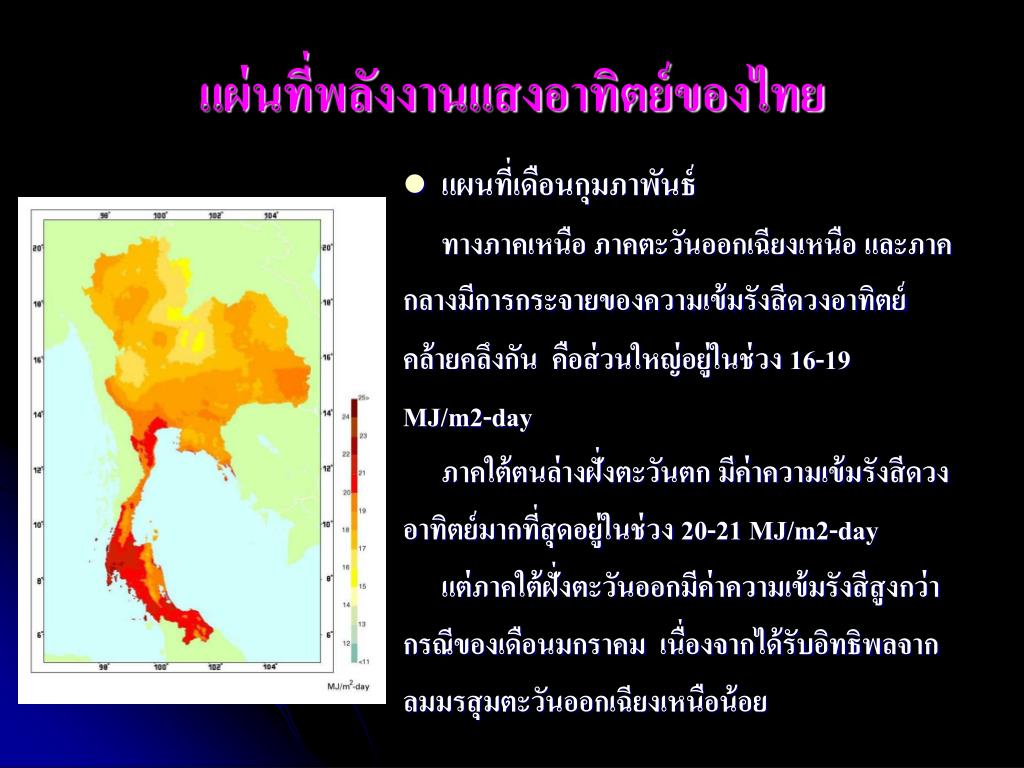

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย • แผนที่เดือนกุมภาพันธ์ ทางภาคเหนือ ภาคตะวันออกเฉียงเหนือ และภาค กลางมีการกระจายของความเข้มรังสีดวงอาทิตย์ คล้ายคลึงกัน คือส่วนใหญ่อยู่ในช่วง 16-19 MJ/m2-day ภาคใต้ตนล่างฝั่งตะวันตก มีค่าความเข้มรังสีดวง อาทิตย์มากที่สุดอยู่ในช่วง 20-21 MJ/m2-day แต่ภาคใต้ฝั่งตะวันออกมีค่าความเข้มรังสีสูงกว่า กรณีของเดือนมกราคม เนื่องจากได้รับอิทธิพลจาก ลมมรสุมตะวันออกเฉียงเหนือน้อย

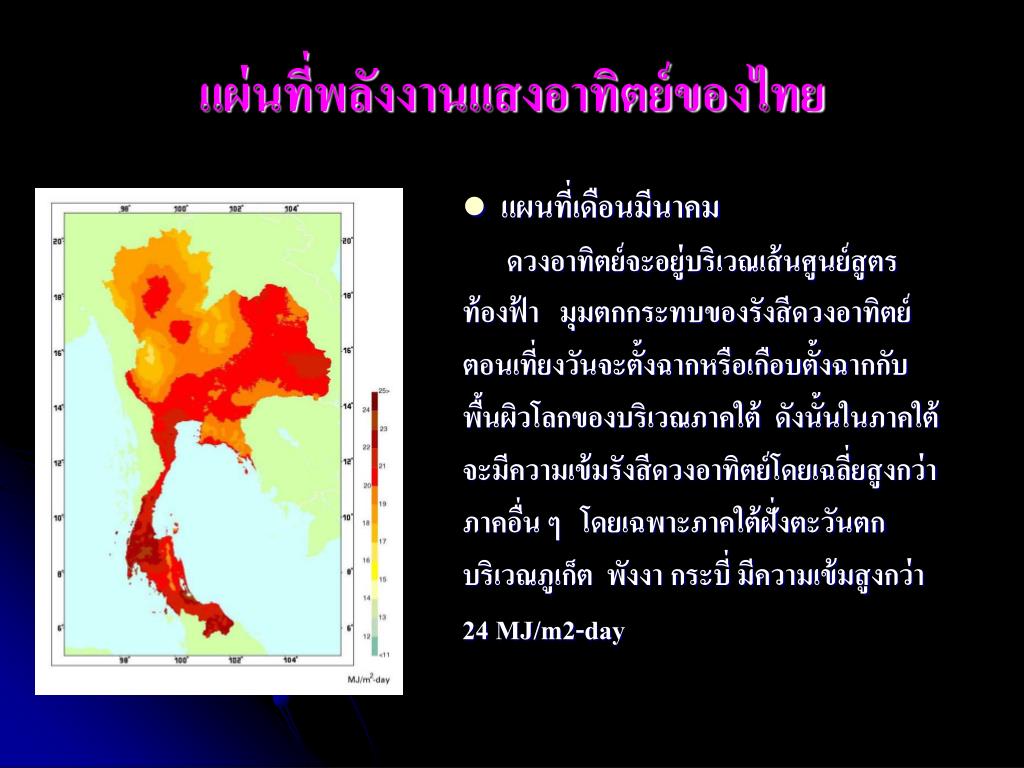

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย • แผนที่เดือนมีนาคม ดวงอาทิตย์จะอยู่บริเวณเส้นศูนย์สูตร ท้องฟ้า มุมตกกระทบของรังสีดวงอาทิตย์ ตอนเที่ยงวันจะตั้งฉากหรือเกือบตั้งฉากกับ พื้นผิวโลกของบริเวณภาคใต้ ดังนั้นในภาคใต้ จะมีความเข้มรังสีดวงอาทิตย์โดยเฉลี่ยสูงกว่า ภาคอื่น ๆ โดยเฉพาะภาคใต้ฝั่งตะวันตก บริเวณภูเก็ต พังงา กระบี่ มีความเข้มสูงกว่า 24 MJ/m2-day

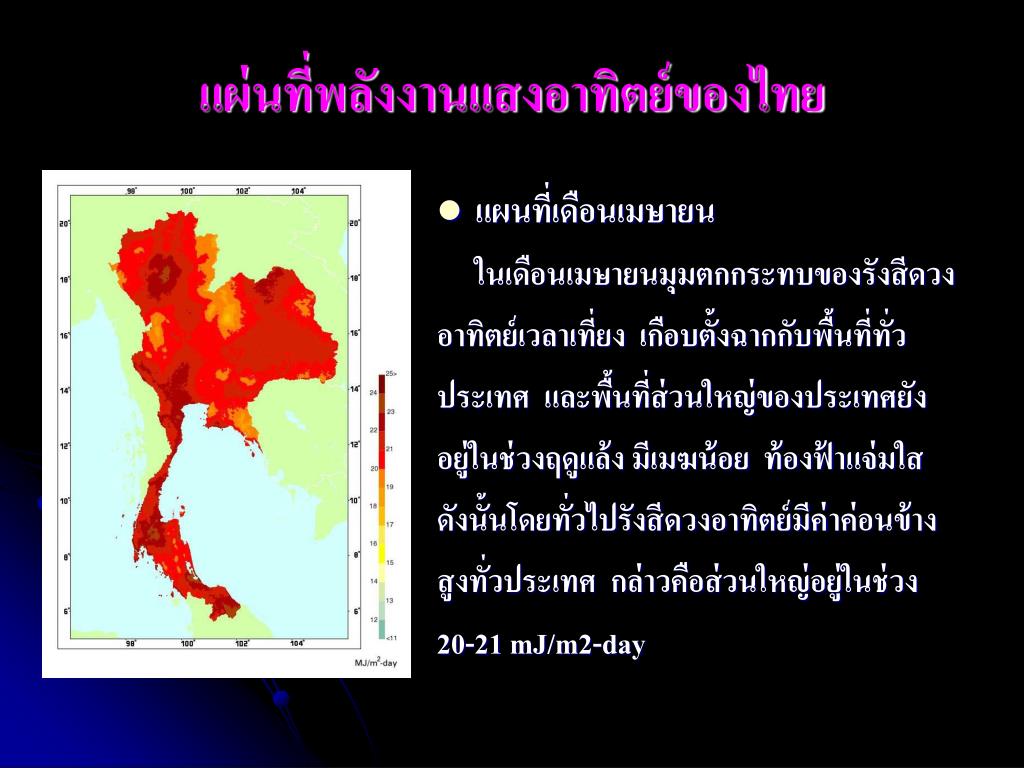

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย • แผนที่เดือนเมษายน ในเดือนเมษายนมุมตกกระทบของรังสีดวง อาทิตย์เวลาเที่ยง เกือบตั้งฉากกับพื้นที่ทั่ว ประเทศ และพื้นที่ส่วนใหญ่ของประเทศยัง อยู่ในช่วงฤดูแล้ง มีเมฆน้อย ท้องฟ้าแจ่มใส ดังนั้นโดยทั่วไปรังสีดวงอาทิตย์มีค่าค่อนข้าง สูงทั่วประเทศ กล่าวคือส่วนใหญ่อยู่ในช่วง 20-21 mJ/m2-day

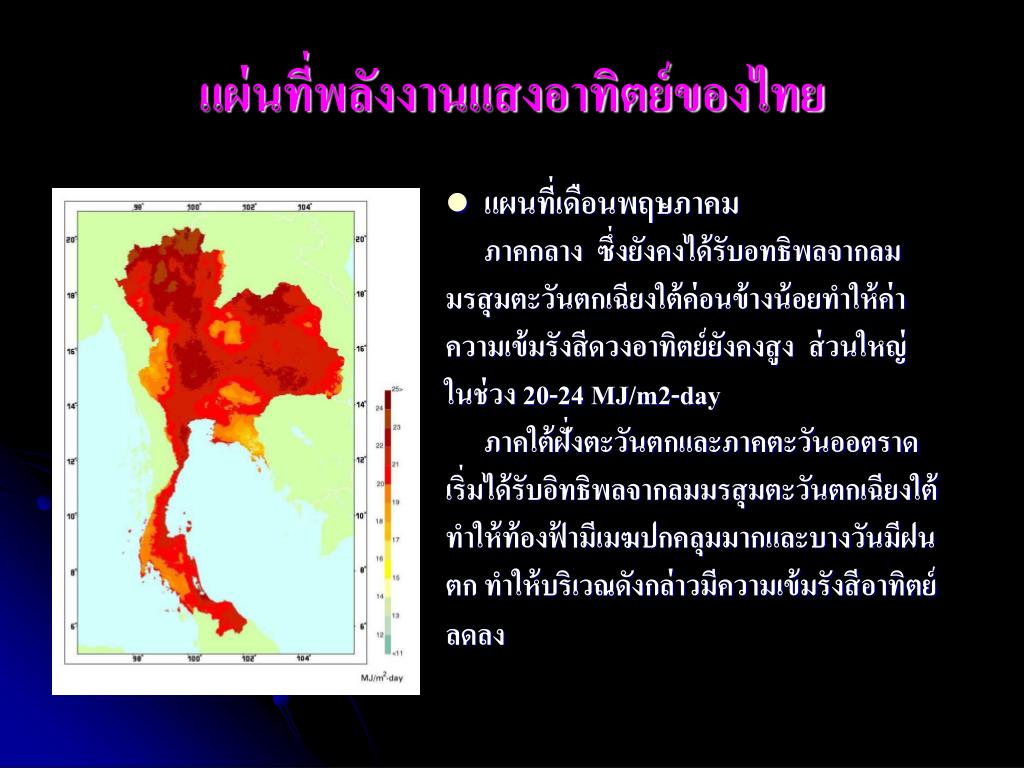

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย • แผนที่เดือนพฤษภาคม ภาคกลาง ซึ่งยังคงได้รับอทธิพลจากลม มรสุมตะวันตกเฉียงใต้ค่อนข้างน้อยทำให้ค่า ความเข้มรังสีดวงอาทิตย์ยังคงสูง ส่วนใหญ่ ในช่วง 20-24 MJ/m2-day ภาคใต้ฝั่งตะวันตกและภาคตะวันออตราด เริ่มได้รับอิทธิพลจากลมมรสุมตะวันตกเฉียงใต้ ทำให้ท้องฟ้ามีเมฆปกคลุมมากและบางวันมีฝน ตก ทำให้บริเวณดังกล่าวมีความเข้มรังสีอาทิตย์ ลดลง

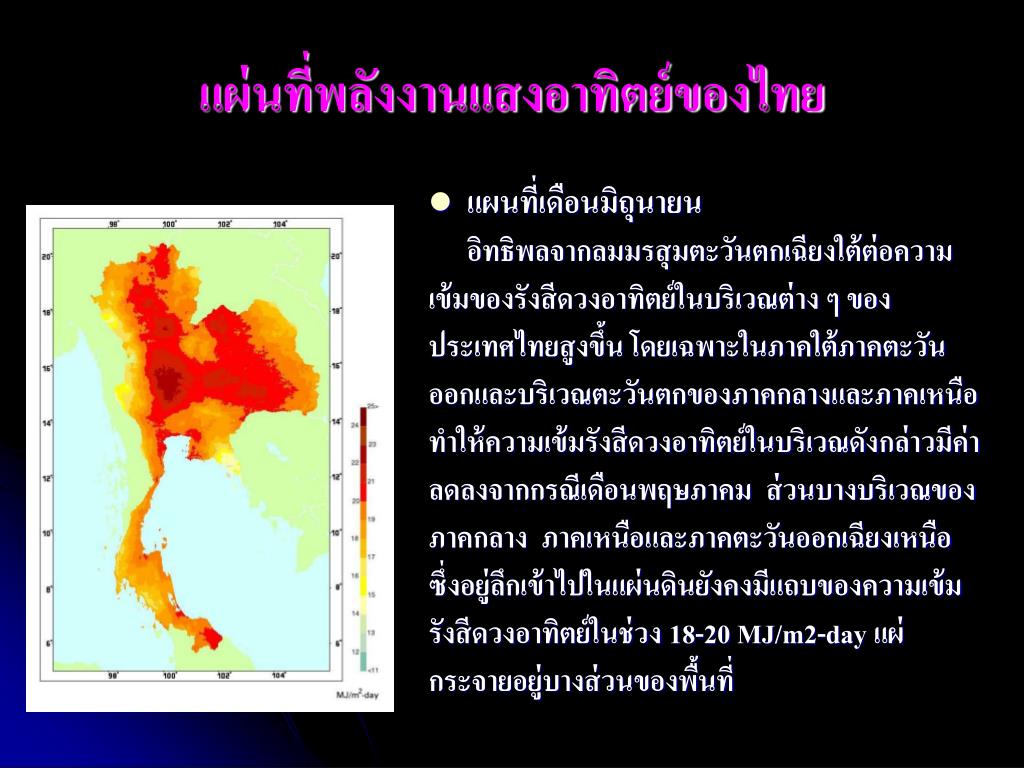

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย • แผนที่เดือนมิถุนายน อิทธิพลจากลมมรสุมตะวันตกเฉียงใต้ต่อความ เข้มของรังสีดวงอาทิตย์ในบริเวณต่าง ๆ ของ ประเทศไทยสูงขึ้น โดยเฉพาะในภาคใต้ภาคตะวัน ออกและบริเวณตะวันตกของภาคกลางและภาคเหนือ ทำให้ความเข้มรังสีดวงอาทิตย์ในบริเวณดังกล่าวมีค่า ลดลงจากกรณีเดือนพฤษภาคม ส่วนบางบริเวณของ ภาคกลาง ภาคเหนือและภาคตะวันออกเฉียงเหนือ ซึ่งอยู่ลึกเข้าไปในแผ่นดินยังคงมีแถบของความเข้ม รังสีดวงอาทิตย์ในช่วง 18-20 MJ/m2-day แผ่ กระจายอยู่บางส่วนของพื้นที่

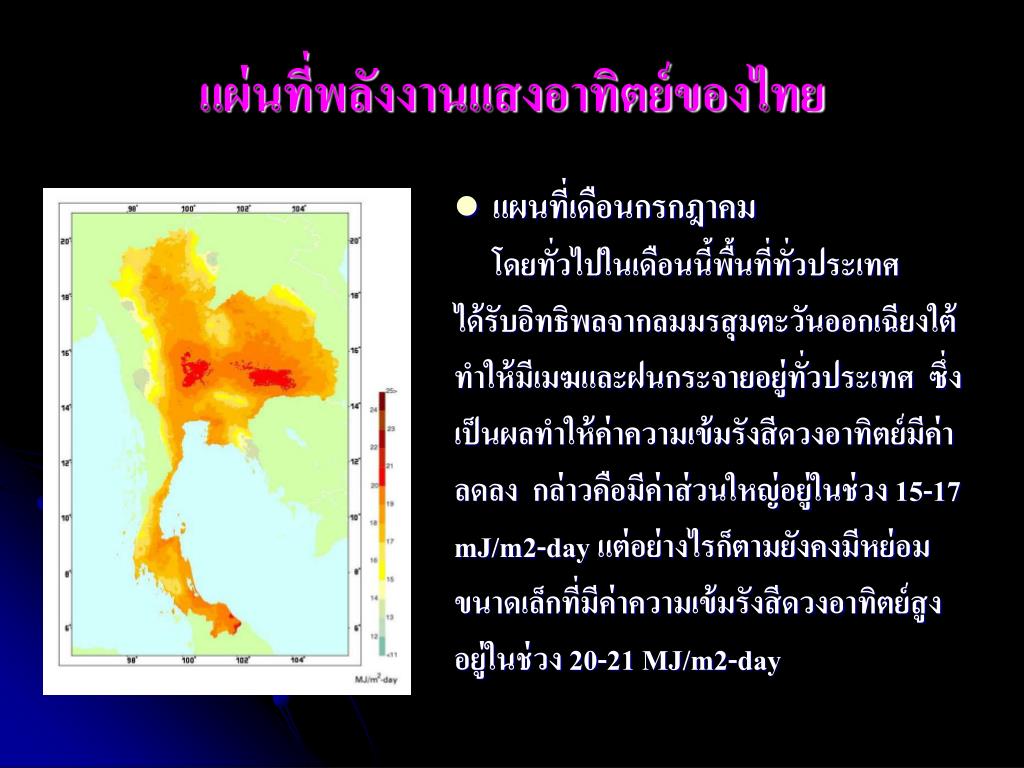

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย • แผนที่เดือนกรกฎาคม โดยทั่วไปในเดือนนี้พื้นที่ทั่วประเทศ ได้รับอิทธิพลจากลมมรสุมตะวันออกเฉียงใต้ ทำให้มีเมฆและฝนกระจายอยู่ทั่วประเทศ ซึ่ง เป็นผลทำให้ค่าความเข้มรังสีดวงอาทิตย์มีค่า ลดลง กล่าวคือมีค่าส่วนใหญ่อยู่ในช่วง 15-17 mJ/m2-day แต่อย่างไรก็ตามยังคงมีหย่อม ขนาดเล็กที่มีค่าความเข้มรังสีดวงอาทิตย์สูง อยู่ในช่วง 20-21 MJ/m2-day

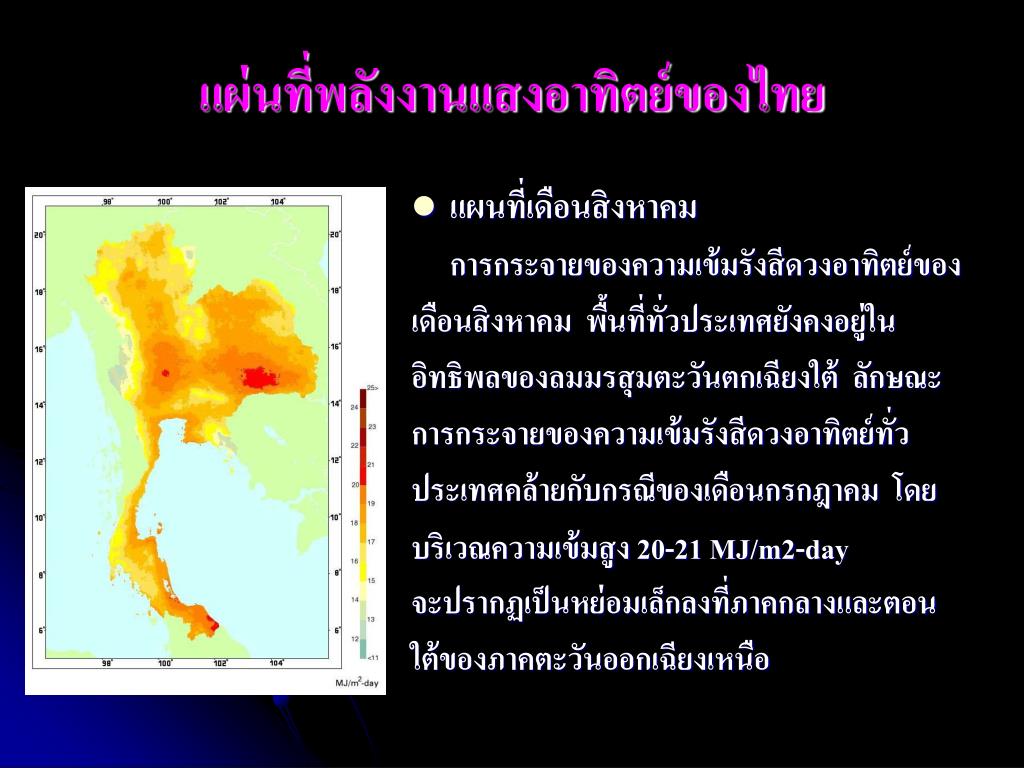

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย • แผนที่เดือนสิงหาคม การกระจายของความเข้มรังสีดวงอาทิตย์ของ เดือนสิงหาคม พื้นที่ทั่วประเทศยังคงอยู่ใน อิทธิพลของลมมรสุมตะวันตกเฉียงใต้ ลักษณะ การกระจายของความเข้มรังสีดวงอาทิตย์ทั่ว ประเทศคล้ายกับกรณีของเดือนกรกฎาคม โดย บริเวณความเข้มสูง 20-21 MJ/m2-day จะปรากฏเป็นหย่อมเล็กลงที่ภาคกลางและตอน ใต้ของภาคตะวันออกเฉียงเหนือ

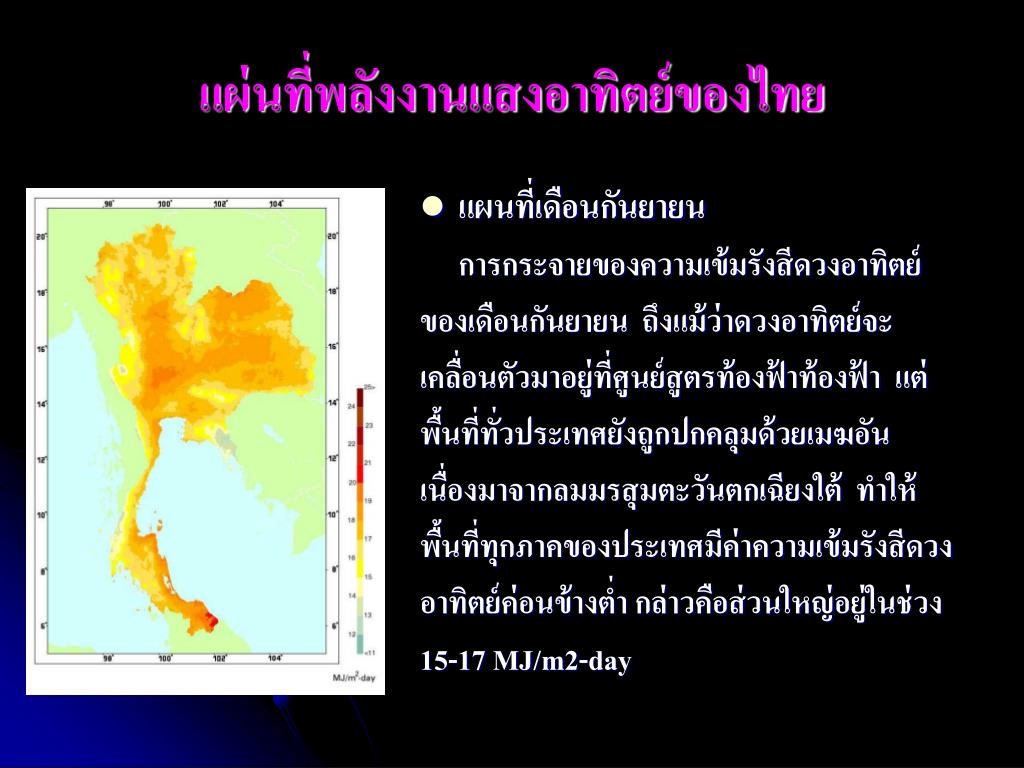

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย • แผนที่เดือนกันยายน การกระจายของความเข้มรังสีดวงอาทิตย์ ของเดือนกันยายน ถึงแม้ว่าดวงอาทิตย์จะ เคลื่อนตัวมาอยู่ที่ศูนย์สูตรท้องฟ้าท้องฟ้า แต่ พื้นที่ทั่วประเทศยังถูกปกคลุมด้วยเมฆอัน เนื่องมาจากลมมรสุมตะวันตกเฉียงใต้ ทำให้ พื้นที่ทุกภาคของประเทศมีค่าความเข้มรังสีดวง อาทิตย์ค่อนข้างต่ำ กล่าวคือส่วนใหญ่อยู่ในช่วง 15-17MJ/m2-day

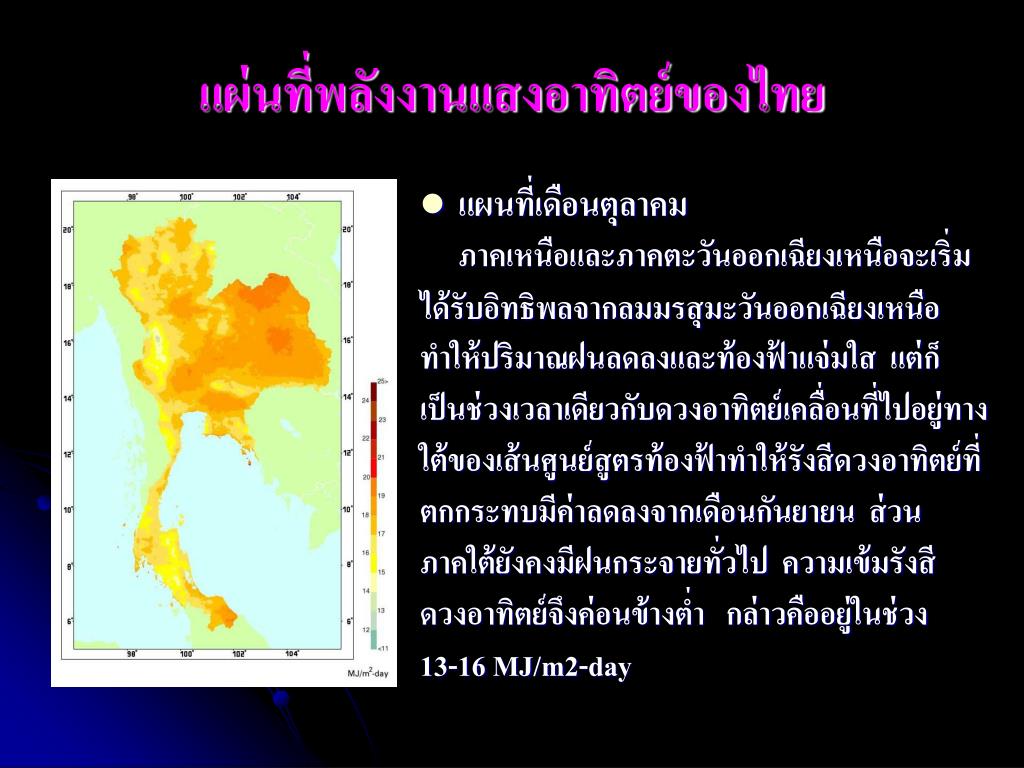

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย • แผนที่เดือนตุลาคม ภาคเหนือและภาคตะวันออกเฉียงเหนือจะเริ่ม ได้รับอิทธิพลจากลมมรสุมะวันออกเฉียงเหนือ ทำให้ปริมาณฝนลดลงและท้องฟ้าแจ่มใส แต่ก็ เป็นช่วงเวลาเดียวกับดวงอาทิตย์เคลื่อนที่ไปอยู่ทาง ใต้ของเส้นศูนย์สูตรท้องฟ้าทำให้รังสีดวงอาทิตย์ที่ ตกกระทบมีค่าลดลงจากเดือนกันยายน ส่วน ภาคใต้ยังคงมีฝนกระจายทั่วไป ความเข้มรังสี ดวงอาทิตย์จึงค่อนข้างต่ำ กล่าวคืออยู่ในช่วง 13-16 MJ/m2-day

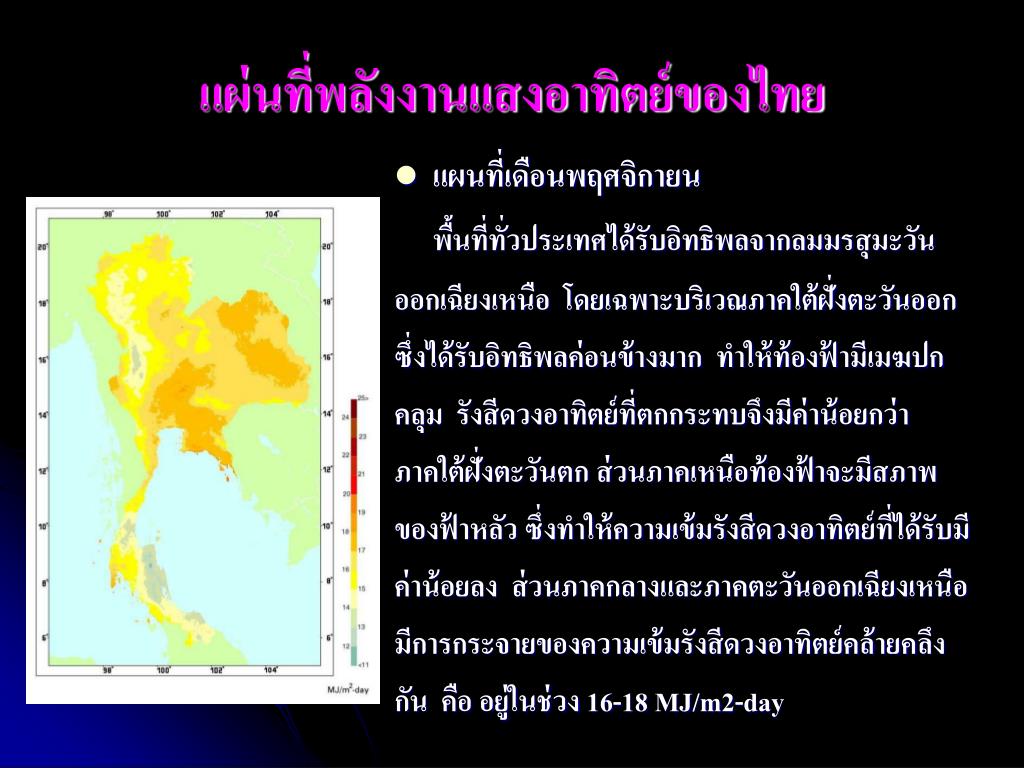

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย • แผนที่เดือนพฤศจิกายน พื้นที่ทั่วประเทศได้รับอิทธิพลจากลมมรสุมะวัน ออกเฉียงเหนือ โดยเฉพาะบริเวณภาคใต้ฝั่งตะวันออก ซึ่งได้รับอิทธิพลค่อนข้างมาก ทำให้ท้องฟ้ามีเมฆปก คลุม รังสีดวงอาทิตย์ที่ตกกระทบจึงมีค่าน้อยกว่า ภาคใต้ฝั่งตะวันตก ส่วนภาคเหนือท้องฟ้าจะมีสภาพ ของฟ้าหลัว ซึ่งทำให้ความเข้มรังสีดวงอาทิตย์ที่ได้รับมี ค่าน้อยลง ส่วนภาคกลางและภาคตะวันออกเฉียงเหนือ มีการกระจายของความเข้มรังสีดวงอาทิตย์คล้ายคลึง กัน คือ อยู่ในช่วง 16-18 MJ/m2-day

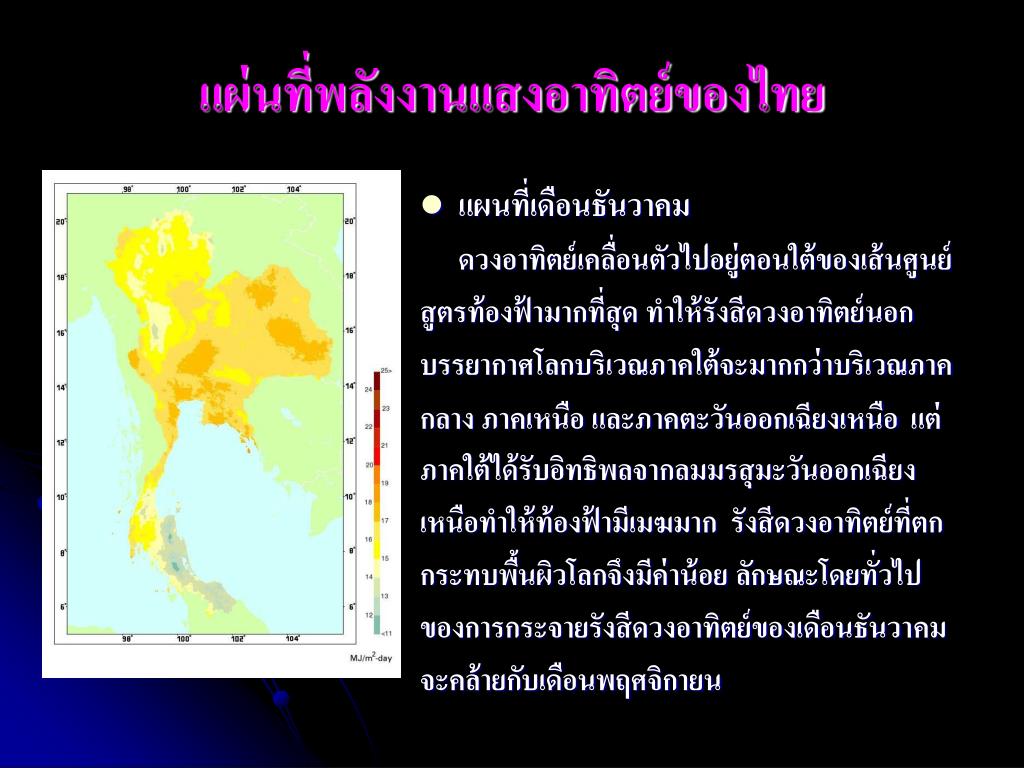

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย • แผนที่เดือนธันวาคม ดวงอาทิตย์เคลื่อนตัวไปอยู่ตอนใต้ของเส้นศูนย์ สูตรท้องฟ้ามากที่สุด ทำให้รังสีดวงอาทิตย์นอก บรรยากาศโลกบริเวณภาคใต้จะมากกว่าบริเวณภาค กลาง ภาคเหนือ และภาคตะวันออกเฉียงเหนือแต่ ภาคใต้ได้รับอิทธิพลจากลมมรสุมะวันออกเฉียง เหนือทำให้ท้องฟ้ามีเมฆมาก รังสีดวงอาทิตย์ที่ตก กระทบพื้นผิวโลกจึงมีค่าน้อย ลักษณะโดยทั่วไป ของการกระจายรังสีดวงอาทิตย์ของเดือนธันวาคม จะคล้ายกับเดือนพฤศจิกายน

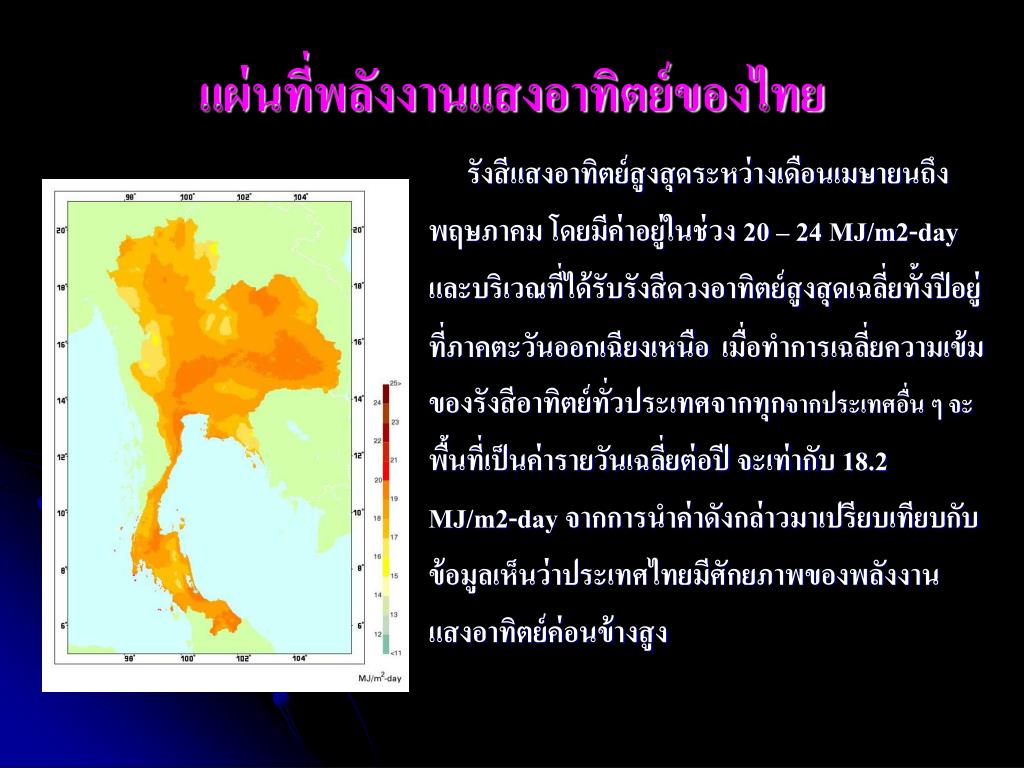

แผ่นที่พลังงานแสงอาทิตย์ของไทยแผ่นที่พลังงานแสงอาทิตย์ของไทย รังสีแสงอาทิตย์สูงสุดระหว่างเดือนเมษายนถึง พฤษภาคม โดยมีค่าอยู่ในช่วง 20–24MJ/m2-day และบริเวณที่ได้รับรังสีดวงอาทิตย์สูงสุดเฉลี่ยทั้งปีอยู่ ที่ภาคตะวันออกเฉียงเหนือเมื่อทำการเฉลี่ยความเข้ม ของรังสีอาทิตย์ทั่วประเทศจากทุกจากประเทศอื่น ๆ จะ พื้นที่เป็นค่ารายวันเฉลี่ยต่อปี จะเท่ากับ 18.2 MJ/m2-day จากการนำค่าดังกล่าวมาเปรียบเทียบกับ ข้อมูลเห็นว่าประเทศไทยมีศักยภาพของพลังงาน แสงอาทิตย์ค่อนข้างสูง

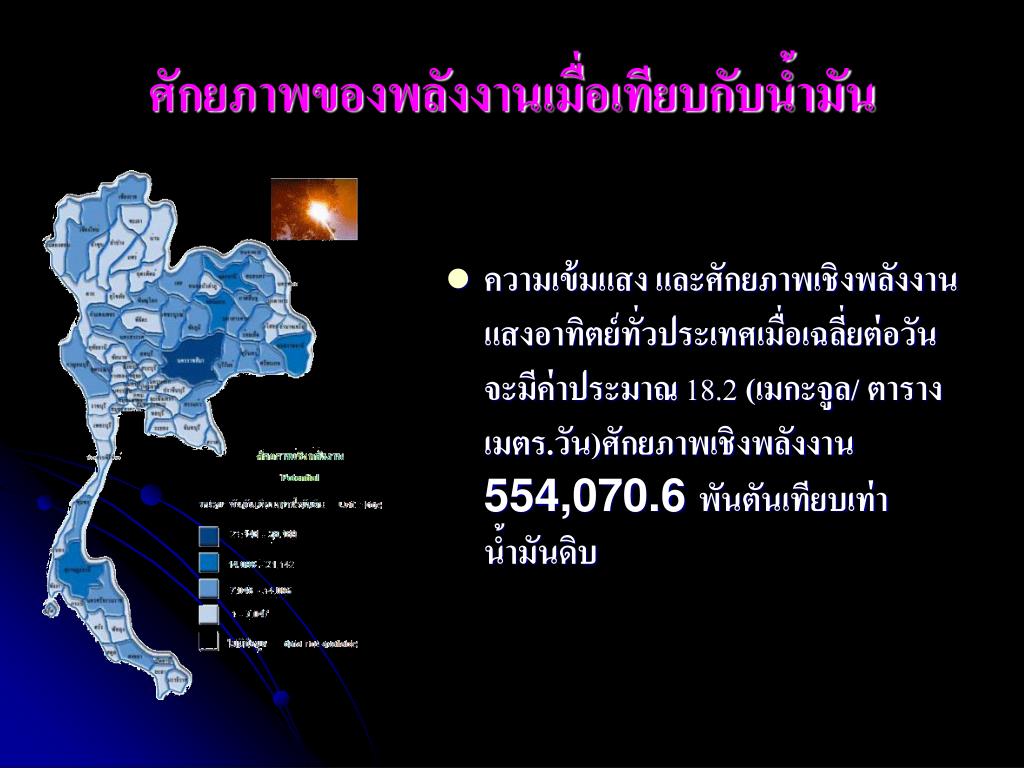

ศักยภาพของพลังงานเมื่อเทียบกับน้ำมันศักยภาพของพลังงานเมื่อเทียบกับน้ำมัน • ความเข้มแสง และศักยภาพเชิงพลังงานแสงอาทิตย์ทั่วประเทศเมื่อเฉลี่ยต่อวันจะมีค่าประมาณ 18.2 (เมกะจูล/ ตารางเมตร.วัน)ศักยภาพเชิงพลังงาน 554,070.6 พันตันเทียบเท่าน้ำมันดิบ
