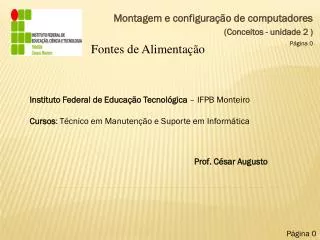

  1. Página 0 Fontes de Alimentação Instituto Federal de Educação Tecnológica – IFPB Monteiro Cursos: Técnico em Manutenção e Suporte em Informática Prof. César Augusto Montagem e configuração de computadores (Conceitos - unidade 2 ) Página 0

  2. A energia fornecida pela concessionária de energia é do tipo alternada Fontes

  3. A energia utilizada pela maioria dos equipamentos de informática é do tipo contínua Não varia seu valor durante o tempo Fontes

  4. Componente responsável por transformar a tensão alternada fornecida pela concessionária de energia elétrica em uma tensão contínua, que será consumida pelos componentes do computador. Fontes

  5. Transformador: é composto por três partes: enrolamento primário, núcleo e enrolamento secundário Componentes principais de uma fonte

  6. Transformador: transmiteenergia elétrica ou potência elétrica de um circuito a outro, abaixando ou elevandotensõesecorrentes Componentes principais de uma fonte

  7. Retificador: transformar a corrente alternada que sai do transformador em uma corrente contínua pulsativa. Utiliza diodos agrupados (ponte de diodos) para permitir que a tensão só ocorra no semi-ciclo positivo Componentes principais de uma fonte

  8. Filtro: Transformar a corrente contínua pulsativa em uma corrente contínua com pequena oscilação, chamada de ripple. Para tal, utiliza capacitores Componentes principais de uma fonte

  9. Regulador de tensão: elimina as oscilações contidas após a saída do filtro, fazendo com que a tensão tenha um valor constante. Utiliza-se um diodo Zener ou um circuito integrado por exemplo 7812 Componentes principais de uma fonte

  10. Há dois tipos de tecnologiasde fontes: Fontes Lineares x Fontes Chaveadas

  11. Fontes lineares Negativo Positivo • Poucos componentes. • Robustos • Não geram interferências e ruídos • Pesados e volumosos • Baixo rendimento (produzem muito calor)

  12. Fontes chaveadas (Usadas EM COMPUTADORES) O tamanho do transformador e capacitor é inversamente proporcional à frequência de entrada da tensão alternada. Quanto menor a frequência, maior o transformador e capacitor e vice-versa Negativo Positivo • Dimensões reduzidas • Alto rendimento • Pouco peso • Menor custo de fabricação • Geram muita interferência magnética

  13. ATX -> 20 pinos AT -> 12 pinos ATX12V -> 24 pinos Padrões de fonte de alimentação

  14. Conector da fonte à placa-mãe: 2x6Pinos Valores de Tensão: 5V, 12V, -5V e -12V Ligada ao gabinete por um conector de quatro pinos chamado rocker switch ou push switch Pode-se queimar a placa-mãe caso os conectores sejam invertidos!! Fontes AT

  15. Conector da fonte à placa-mãe: 1x20 Pinos Valores de Tensão: 3,3V, 5V, 12V, -5V, 12V Ligada ao gabinete por um conector chamado Power Switch ou Power Button Modelo mais popular hoje em dia Fonte ATX

  16. Conectores ATX

  17. Características da fontes ATXs • ATX - Advanced TechnologyExtended • Fontes de alimentação ATX são instaladas em gabinetes e em placas-mãe ATX. • Existem três principais diferenças entre fontes de alimentação AT e ATX. • Primeiro, uma nova linha de tensão está disponível nas fontes de alimentação ATX, de +3,3 V; • Segundo, fontes de alimentação ATX utilizam um único conector de 20 pinos; • Terceiro, a fonte de alimentação ATX tem um fio chamado power-on, permitindo que a fonte de alimentação seja desligada por software.

  18. Conexão de uma fonte de alimentação ATX em uma placa-mãe ATX.

  19. Conexão de uma fonte de alimentação ATX em uma placa-mãe ATX. Figura 3: Conector de quatro pinos de 12 V em uma placa-mãe ATX12V (+12V Power Connector)

  20. Conector de alimentação Serial ATA de quinze pinos introduzido nas fontes ATX12V v1.3

  21. Conector de 24 pinos em uma placa-mãe ATX12V v2.x

  22. Layout dos Conector de 24 pinos em uma placa-mãe ATX12V v2.x

  23. Fontes: Diagnóticos (eficiência) Faixa de Tolerância das Tensões da Fonte ATX Mínimo Normal Máximo Tolerância +11,40 V +12 V +12,60 V ± 5 % -10,80 V -12 V -13,20 V ± 10 % +4,75 V +5 V +5,25 V ± 5 % -4,50 V -5 V -5,50 V ± 10 % +4,75 V +5V (SB) +5,25 V ± 5 % +3,14 V +3,3 V +3,47 V ± 4 %

  24. Prática de conexão de fonte
