Resolution study . impact of the relative movement . 細かい計算は修論に提示するとして、ここでは MuTr における運動量分解能の定義とその量を 概算 し 、 Alignment の必要性を明示する。. 運度量測定の概要. μ. 図１： MuTr 内におけるミューオンの飛跡.

rufina
Download Presentation

Resolution study

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

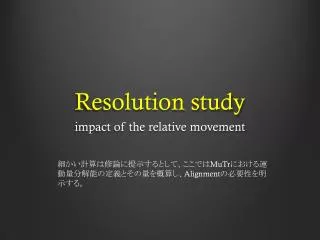

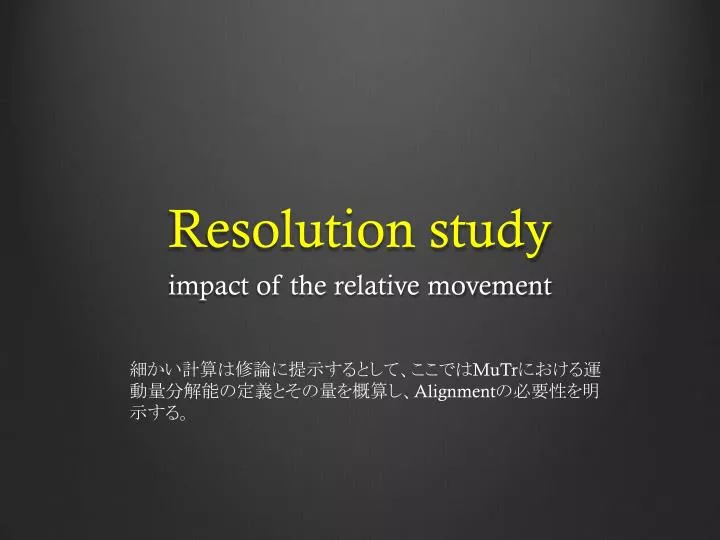

  1. Resolution study impact of the relative movement 細かい計算は修論に提示するとして、ここではMuTrにおける運動量分解能の定義とその量を概算し、Alignmentの必要性を明示する。

  2. 運度量測定の概要 μ 図１：MuTr内におけるミューオンの飛跡

  3. muon tracker 内ではmuon magnet による磁場の存在により、ミューオンは円周方向（ azimuthal direction ）に曲げられる。私たちはミューオンの運動量をsagittaというst1 と st3 のヒット点を直線に結んだ際の st2 における内分点と st2での実際のヒット点との差分を表す量を用いる事で同定する。図２は、ミューオンの描く曲線を表している。station１,２,３のヒット点をそれぞれ A(x１), B(x２), C(x３) としている。 sagittaは線分BCである。 A：hit on station1 B： hit on station2 C： hit on statin3 O：線分ACの中点 P：線分ACと線分OBとの交点 S：線分ACと station2 との交点 r：曲率半径

  4. station１ station ２ station ３ A E D B S P Δd r C θ１ θ２ r O 図２：MuTr内におけるsagittaの定義

  5. 図１にあるように、l1とはst1とst2の間の距離であり、l２はst2,st３間の距離である。図１にあるように、l1とはst1とst2の間の距離であり、l２はst2,st３間の距離である。 ミューオンは円周方向に曲がるので、ベクトルBSはその円周方向の成分で定義される。 それ故、私たちは３次元成分のベクトルの内、円周方向のみを考えるとsagittaは以下の式の様にスカラー量として定義される。

  6. また、幾何学的にガンバッて計算すると以下の式まで辿り着く。また、幾何学的にガンバッて計算すると以下の式まで辿り着く。 また、MuTr内でのミューオンの運動量（ptrとして定義）と曲率半径との間には以下の様な関係式が成り立つ。 ここで言う、Bとは磁場の強さである。 上記の２つの式より、sgittaとptrの関係は以下の様になる、 または、 つまり、sasitta s の量が分かればMuTr内でのミューオンの運動量ptrが求まる。

  7. Considering Energy Loss ptrとはMuTr内でのミューオンの運動量であり、本来のミューオンの運動量はハドロン吸収材の中でエナジーロスをしている。したがって本来のミューオンのエネルギーを　Eとし、noseconeと central magnet におけるエネルギーロスをそれぞれΔE１、ΔE２とすると、 Muon Trackerの中では、吸収材の効果によってミューオンは典型的に２GeV以上の運動量を持っているとされる。なので、MuTr外でのエネルギーロスは以下の式のようになる。それ故、近似的にミューオンの質量は無視する事が出来る。 したがって、ミューオンの運動量 p は

  8. Single muon momentum resolution この式より、MuTrの運動量分解能を誤差伝搬の式に従って以下のように見積もった。また、運動量 p に対する相対誤差を分解能と定義するため、全体を p を割っている σptr: the momentum resolution of MuTr σEi: fluctuations of energy loss due to energy straggling エネルギーロスの不確定性 MuTr分解能

  9. 要点 Muon Arm に於けるミューオンの運動量 p の定義 Muon Tracker に於けるミューオンの運動量ptrの定義とsagitta Muon Tracker に於けるミューオンの運動量分解能

  10. Momentum resolution of the muon tracker この項の概算 Tracker内の運動量はsagittaを用いて以下の式で表せる。 したがって、そのMuTr内の運動量分解能は以下の様に算出させる。 negligible negligible この項を無視していいのかという疑問に対しては、確信はないが。。ここでは正確に磁場マップが測られてるとする。 sagittaerorr 以後、MuTrの運動量分解能はsagittaの誤差のみに依存すると考え話を展開する。

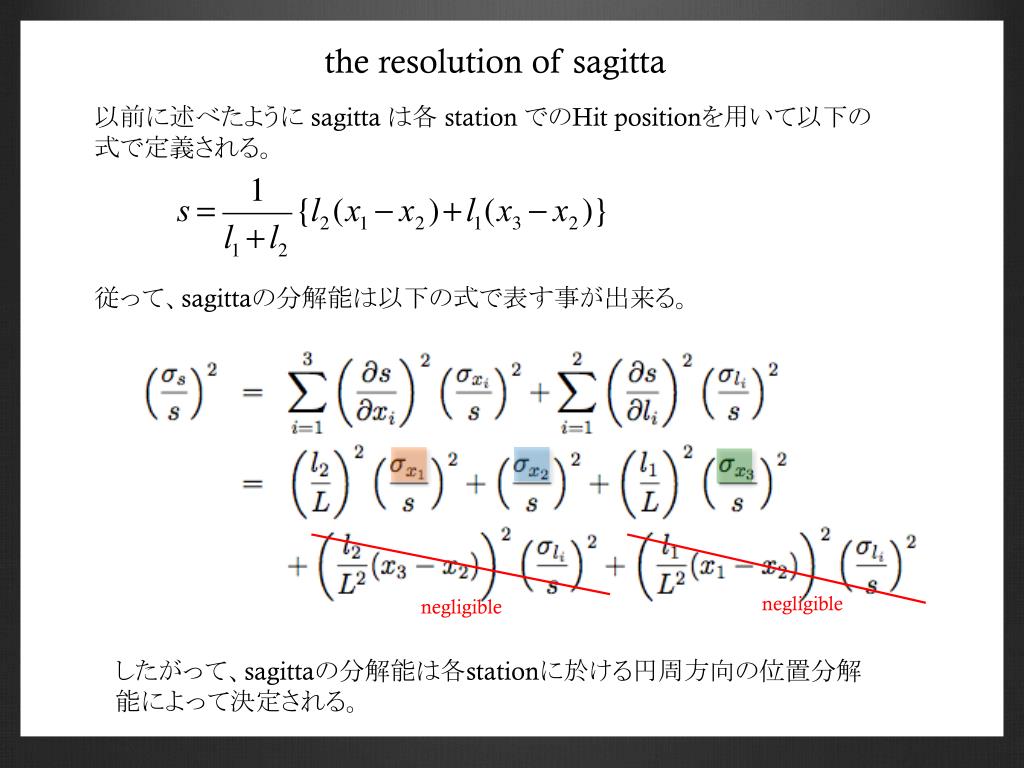

  11. the resolution of sagitta 以前に述べたようにsagittaは各station でのHit positionを用いて以下の式で定義される。 従って、sagittaの分解能は以下の式で表す事が出来る。 negligible negligible したがって、sagittaの分解能は各stationに於ける円周方向の位置分解能によって決定される。

  12. the position resolution of each station station１の位置分解能＝cthode strip chamber の分解能のみ station２の位置分解能＝cthode strip chamber の分解能＋ station間のAlignment ここで、３つのstation間での動きによる分解能への影響をすべてstation２への分解の中へまとめた。 station３の位置分解能 = cthode strip chamber の分解能＋ st2での多重散乱 station３での位置分解能はstation２での多重散乱による広がりの効果を受ける。

  13. multiple scattering fluctuation ここでは、station2 に於ける多重散乱による影響について考える。 multiple scattering は次の式で定義されている。 station2 での放射長は元々のデザイン状は 0.1%であるが、その後ノイズ対策のためチェンバー表面にアルミホイルを 貼っている。この追加により現在ではトータルの放射長は 0.2%となっている。 再検討の余地あり！！ この項で発散する。

  14. Momentum resolution of the muon tracker 以上のような効果を考慮して、sagittaの分解能の定義式を表すと以下の結果となる。 つまり、 sagittaの決定精度　＝　each chamber resolution+Alignment+多重散乱 ここで、各chamberのデザイン位置分解能は100μmであるから、各stationに於ける位置分解能は以下のようになる。 ここ再検討の余地あり！！ だって100μmないだろ

  15. Energy straggling この項の概算 moun magnet nose cone

  16. Energy stragglingof the Nose Cone

  17. Energy stragglingof the Central Magnet

  18. Energy straggling つまり、こう成ります 次、まとめます！！

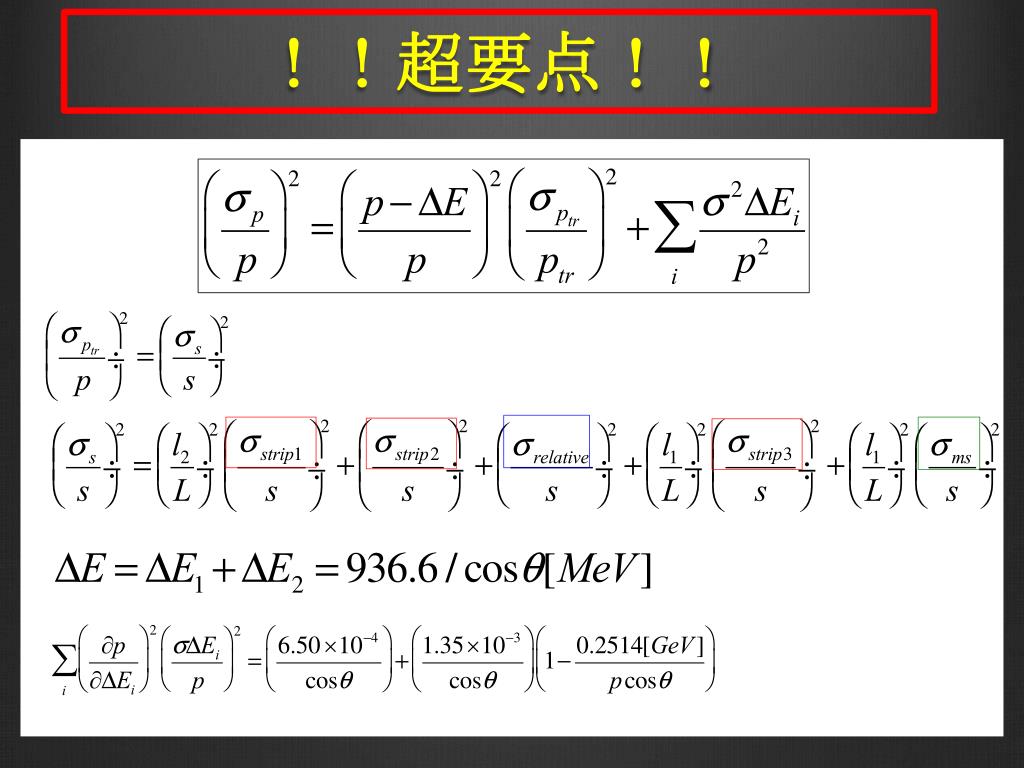

  19. ！！超要点！！

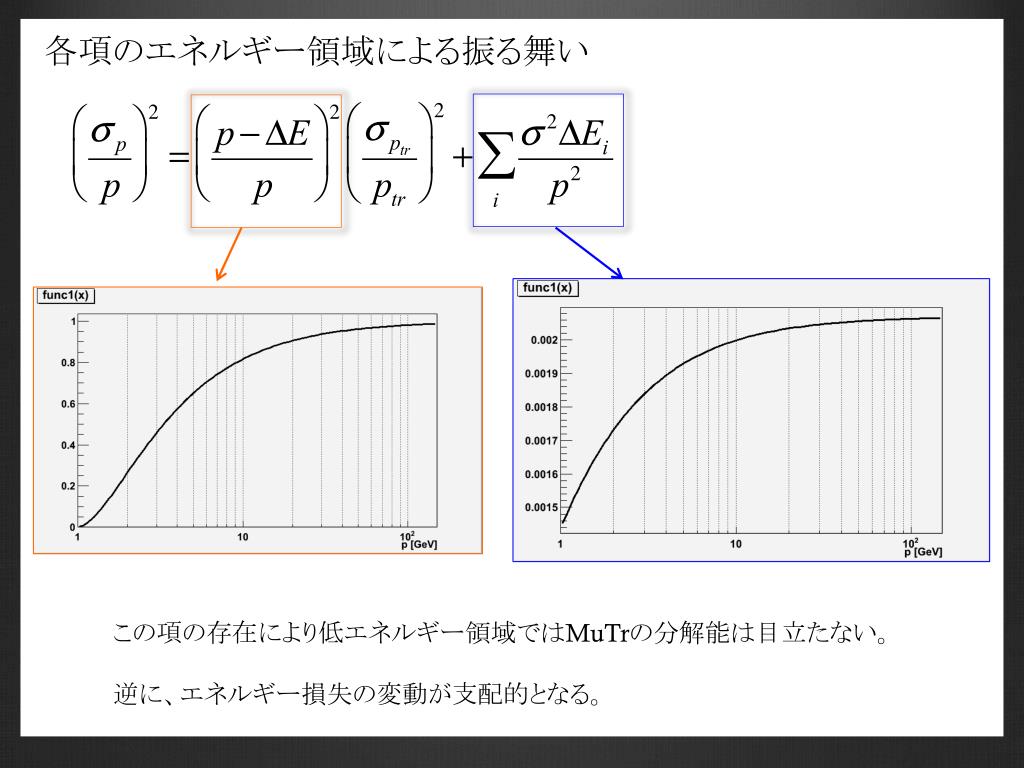

  20. 各項のエネルギー領域による振る舞い この項の存在により低エネルギー領域ではMuTrの分解能は目立たない。 逆に、エネルギー損失の変動が支配的となる。

  21. この計算におけるsagittaの運動量依存性 North Arm 0.72[T・m] theta = 15° 横軸: p

  22. この計算におけるsagittaの運動量依存性 (pt=25GeV~40GeV) North Arm 0.72[T・m] theta = 15° 横軸: p

  23. Momentum Resolution North Arm Set Parameter ・each chamber resolution : 1００μm！！と仮定 ミューオンが飛んだ角度は15°

  24. Momentum Resolution North Arm Set Parameter ・each chamber resolution : 1００μm！！ ミューオンが飛んだ角度は15° 高運動量領域では station 間の相対位置の精度が 支配的になる

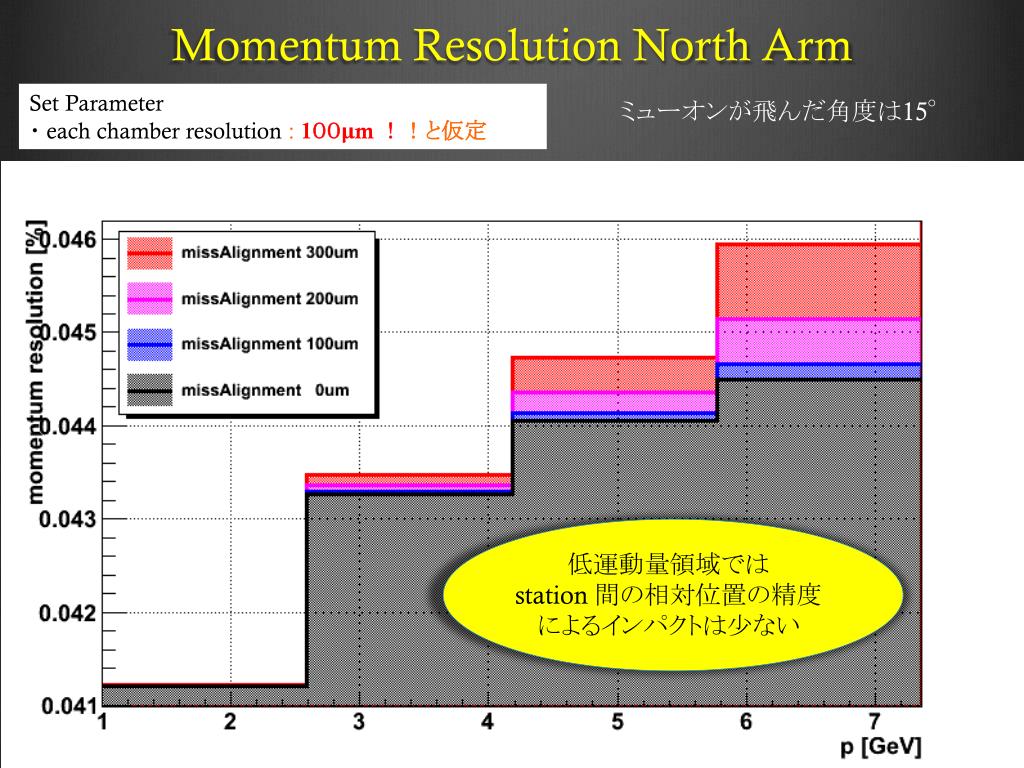

  25. Momentum Resolution North Arm Set Parameter ・each chamber resolution : 1００μm！！と仮定 ミューオンが飛んだ角度は15° 低運動量領域では station 間の相対位置の精度 によるインパクトは少ない

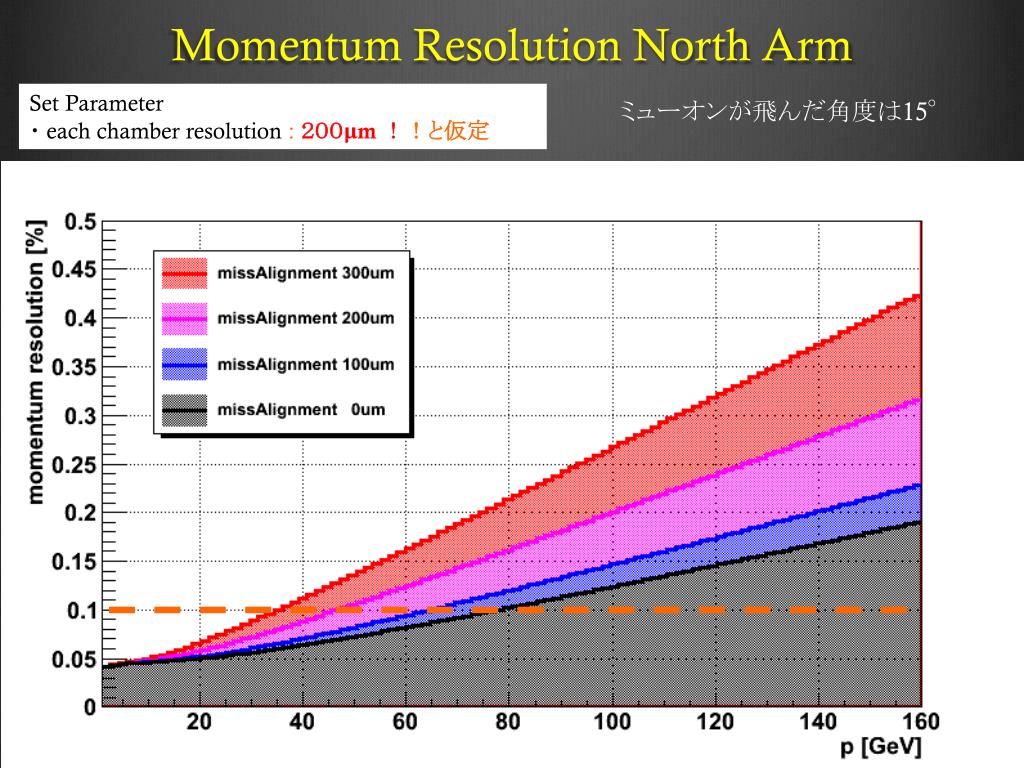

  26. Momentum Resolution North Arm Set Parameter ・each chamber resolution : ２００μm！！と仮定 ミューオンが飛んだ角度は15°

  27. Momentum Resolution North Arm Set Parameter ・each chamber resolution : ３００μm！！と仮定 ミューオンが飛んだ角度は15° chamberの位置分解能が結構効くという事ですね。

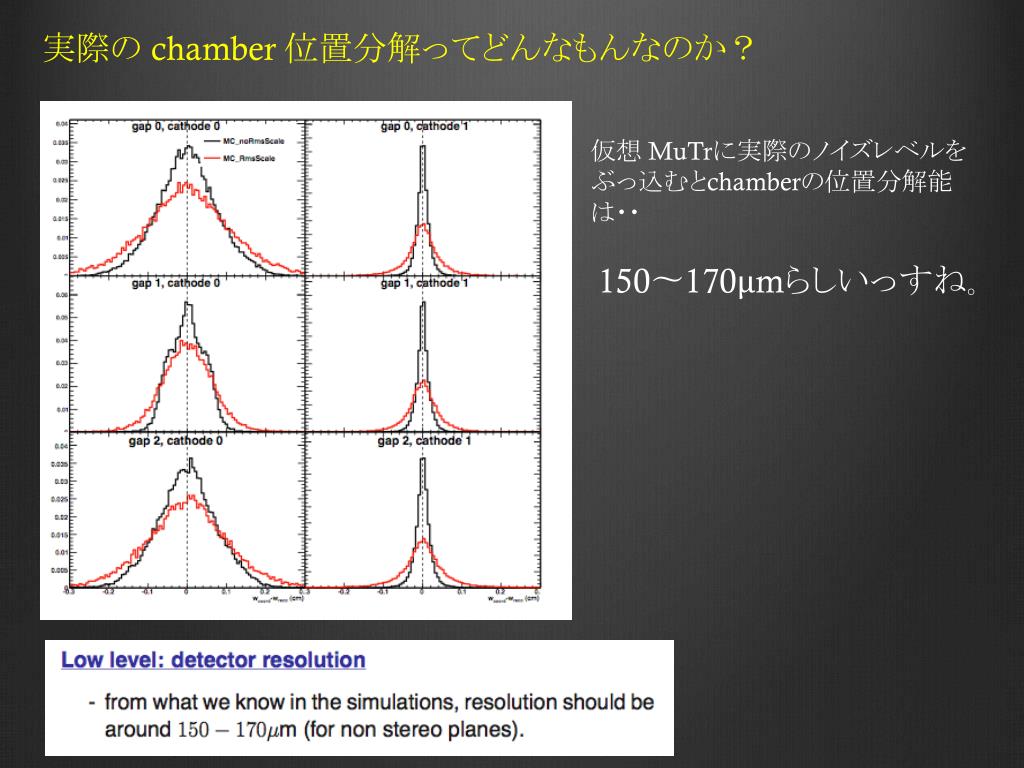

  28. 実際の chamber 位置分解ってどんなもんなのか？ 仮想MuTrに実際のノイズレベルをぶっ込むとchamberの位置分解能は・・ 150〜170μmらしいっすね。

  29. 実際の運動量分解ってどんなもんなのか？ cosmic data からのSimulation結果によると運動量分解能はpt 40GeVで２５％ てか、なんで高エネルギー領域で分解能さってんの？あれ、あれ、あれ、まぁいいや。

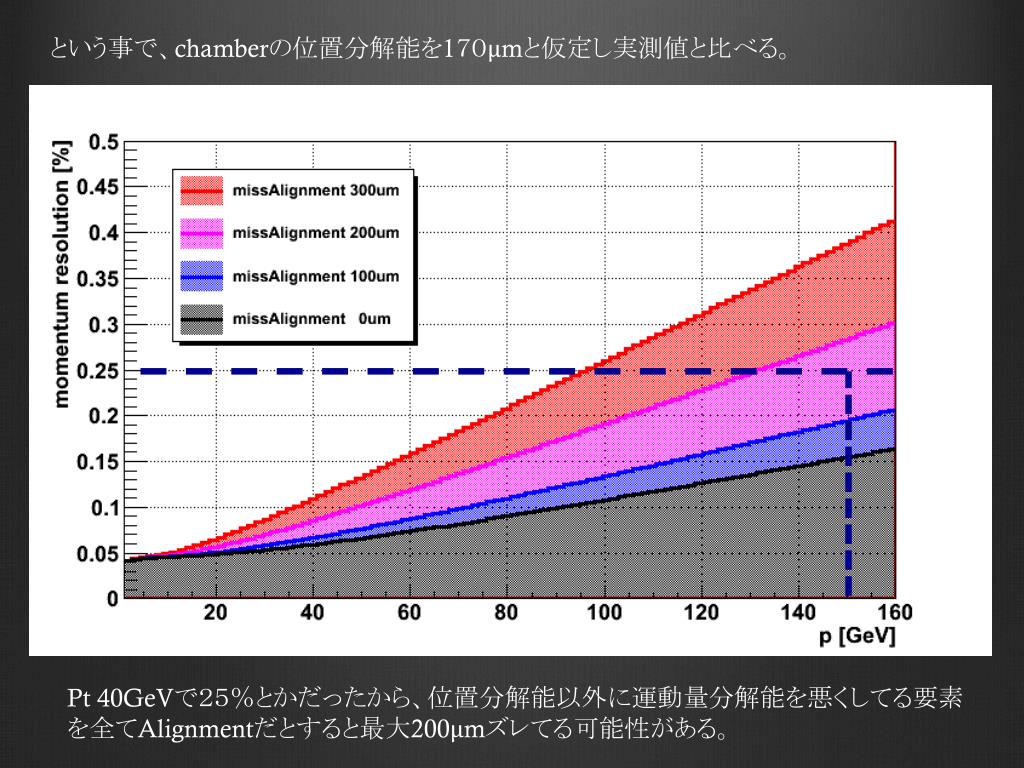

  30. という事で、chamberの位置分解能を1７０μmと仮定し実測値と比べる。という事で、chamberの位置分解能を1７０μmと仮定し実測値と比べる。 Pt40GeVで２５％とかだったから、位置分解能以外に運動量分解能を悪くしてる要素を全てAlignmentだとすると最大200μmズレてる可能性がある。

  31. summary Muon Armにおいて、 運動量分解能は内部でのエネルギー欠損分の不確定性とMuTrのsagittaの決定精度によって決定される。 また、sagittaの決定精度はMuTrの各gapでの位置分解能と多重散乱、そしてstation間のAlignmentの精度に依存する。 高運動量領域ではstation間の相対位置の変化が運動量分解能を悪化させる支配的な原因となる。 実験で求められた運動量分解能は、MuTrのベストパフォーマンスを仮定した際のそれより１０％程度悪い。この影響の１つがmiss alignmentであると仮定すると最大で200μmのmiss Alignment が内在する可能性がある。 しかし現状はphysics run中に、このstation間Alignmentの精度を評価するためのツールはない。

  32. 次の章の予告ってか、これから述べる研究方針次の章の予告ってか、これから述べる研究方針 この研究により、 MuTrのmiss alignment を見積もる独立した２つの手法OASysとZero field residual解析を比べる事で以下の項目を検証する。 ・そもそのOASysがMuTrの動きに感度があるのか？ ・MuTrは実験期間中にどの程度、変形・変位しているのか？ また、シュミレーションから求まった運動量分解能から現状におけるalignment精度に上限を掛ける事が本研究の目的である。

  33. それなのに ラヴァーズは何故ッ なぜ目の前の絶望の絶望に目を向けず 破滅へ突き進もうとするのか やはりこの世界は 救う価値などなのか 僕はとても悲しい。 みんな出来る子だというのに 「黒点」だ。 「黒点」が潜んでいる。 Good Vibration ！！
