参数. FOV ：扫描野 Field of View. 体素 Voxel ： 根据层厚与矩阵的大小，能被扫描的最小体积单位，用长、宽和高表示。通常长与宽为 1 mm ， 高度是取决于层厚，可为 10 、 5 、 2 、 1 mm. 像素 Pixel ：是构成 MRI 图像的最小的单位，与体素相对应，体素的大小在图像上的表现，即为像素。. 体积元与像素. FOV. FOV 与显示范围. 像素与 FOV 关系. 矩阵 ： 是像素以二维方式排列的阵列。在相同扫描野中，矩阵越大，像素越多，重建后图像质量越好。
E N D

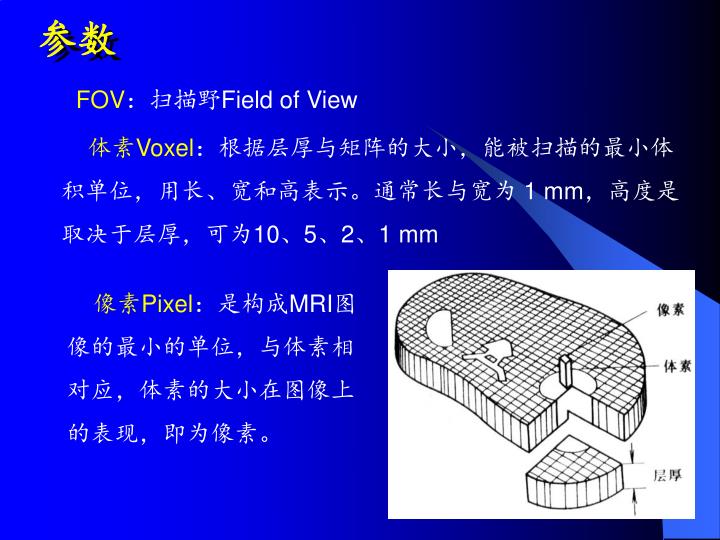

参数 FOV：扫描野Field of View 体素Voxel：根据层厚与矩阵的大小，能被扫描的最小体积单位，用长、宽和高表示。通常长与宽为 1 mm，高度是取决于层厚，可为10、5、2、1 mm 像素Pixel：是构成MRI图像的最小的单位，与体素相对应，体素的大小在图像上的表现，即为像素。
体积元与像素 FOV
像素与 FOV关系 矩阵：是像素以二维方式排列的阵列。在相同扫描野中，矩阵越大，像素越多，重建后图像质量越好。 常用矩阵大小有：256x256，512x512，1024x1024。
空间分辨率 • 图像分辨组织细节的能力，有两种表达形式： • 用像素的大小来表示，称分辨率； 空间分辨率除了与FOV，扫描矩阵有关外 • 与体素的体积有关，称空间分辨率； 空间分辨率机除了与FOV，扫描矩阵有关外，还与扫描层的厚度有关。
部份容积效应 由于体素具有一定体积，导致其内不同组织均匀化。
MRI层面选择 在一个均匀磁场中施加一个与被成像层面(横断面，矢状面和冠状面)垂直梯度场，从而产生不均匀磁场，使沿梯度方向上不同位置的原子核处于不同的磁场下。
二维成像法 二维成像中，首先选择的是层，其次为一层中的一行体积元，最后为一行中的一个体积元
MRI层面选择——选层 使用单色射频场 0, 沿梯度场方向上旋转频率为的原子核能被激发，产生共振(选择与梯度场方向垂直的平面)。改变射频场频率，可选择层面位置。 厚度是由一定频率宽度“带宽”的射频脉冲来选择
MRI薄层选择 通过增大层面选择梯度场，来获得薄层扫描。
MRI成像方位 在均匀磁场的任一方向施加梯度场均可得到与其垂直和被成像平面: Z 梯度场 XOY平面(横断面) X 梯度场 YOZ平面(矢状面) Y 梯度场 XOZ平面(冠状面) 二组梯度场同时施加，可产生倾斜面 三组梯度场同时施加，可产生双倾斜面
MRI空间编码 完成层面选择后，可以对被选中平面互相垂直的两个方向进行编码(划分成许多体积元)。 编码方法：频率编码与相位编码。 编码次序： 先相位编码，后频率编码。
频率编码 在数据读出周期，X 轴上施加梯度场，使沿 X 轴体素的频率的不同对应的空间位置的不同(如有256个不同频率)。
相位编码 在 Y 轴上施加梯度场，沿 Y 轴体素的频率的不同，通过一段时间后，形成不同的相位，使沿 Y 轴体素的相位的不同对应的空间位置的不同(如有256个不同频率)。
相位编码 改变 Y方向上梯度场强度，形成同一位置质子的不同相位，相当于在该处加上一个正弦波，不同位置的质子波的频率与相位均不同。
空间编码 经过相位与频率编码，空间中各点(体积元)均有不同的频率与相位值。再通过 FFT变换，只须分析出信号的频率与相位，就可对应出空间具体点的位置。
三维成像 三维成像对一定体积范围内进行三维编码，得到连续层面高分辨率像，以便于对病灶进行细致观察。 三维成像法可以通过插值方法获得立方体状的体素，可进行任意方向断面重建，获得不同方位的图像。 适合于结构细小的组织，如神经、血管、软骨，对关节的韧带和半月板显示特别清楚。
三维成像 三维成像扫描方式基本上与二维图像扫描方式相似，可以对8-20cm厚度范围进行数据采集，在层面方向采用相位编码，相位编码的数目一般为128或更多，其预脉冲用非选择性脉冲。
SE序列成像法 选层 在层面选择梯度场作用下，同时施加90脉冲，使一层面内的原子核共振，形成FID。
SE序列 • 相位编码 每个周期施加不同的梯度场，使每列体积元以不同的相位自旋。 • 读出梯度(频率编码) 在自旋回波产生期间图像的每一列通过频率梯度场进行频率编码。
频率空间(K空间) 频率与相位编码与K空间关系
