resistencia

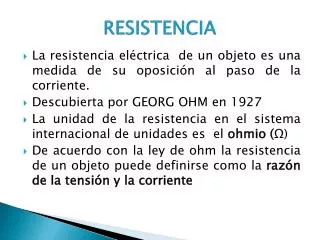

RESISTENCIA
  • La resistencia eléctrica de un objeto es una medida de su oposición al paso de la corriente.
  • Descubierta por GEORG OHM en 1927
  • La unidad de la resistencia en el sistema internacional de unidades es el ohmio (Ω)
  • De acuerdo con la ley de ohm la resistencia de un objeto puede definirse como la razón de la tensión y la corriente
slide2

Según sea la magnitud de esta medida los materiales se pueden clasificar en conductores, aislantes y semiconductores.

  • Existen además ciertos materiales en los que en determinadas ocasiones de temperatura aparece un fenómeno denominado superconductividad, en el que el valor de las resistencias es prácticamente nulo
suma de resistencias
SUMA DE RESISTENCIAS
  • Las resistencias se pueden sumar de dos formas diferentes dependiendo de cómo están conectadas
conectadas en serie
CONECTADAS EN SERIE
  • Si están conectadas en serie se realiza una suma algebraica normal
conectadas en paralelo
CONECTADAS EN PARALELO
  • Si están conectadas en paralelo la resistencia total corresponde al inversa de la suma de sus inversos
resistor
RESISTOR
  • Se denomina resistor al compo0nente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito
codigo de colores
CODIGO DE COLORES
  • Para caracterizar un resistor hacen falta tres valores, resistencia eléctrica, disipación máxima o tolerancia.
  • Estos valores se indican con un conjunto de rayas de colores sobre el cuerpo del elemento son 3, 4 o 5 rayas, dejando la raya de la tolerancia( normalmente plateada o dorada)
como leer el valor de una resistencia
COMO LEER EL VALOR DE UNA RESISTENCIA
  • Vamos a tomar como ejemplo la mas general la de 4 líneas
  • Leemos las tres primeras líneas y dejamos a parte la tolerancia que es plateada ± 10 % o dorada ± 5 %
  • La primera línea representa el digito de las decenas
  • La segunda línea representa el digito de las unidades
  • La tercera línea representa la potencia de 10, por la cual se multiplica el numero
ejemplo
EJEMPLO
  • Dibuje y calcula el valor de la resistencia utilizando la tabla de valores
ejemplo1
EJEMPLO
  • Dibuje y calcula el valor de la resistencia utilizando la tabla de valores
ejemplo 2
EJEMPLO 2
  • Dibuje y calcula el valor de la resistencia utilizando la tabla de valores
taller
TALLER
  • Dibuje y calcule el valor de las siguientes resistencias utilizando la tabla de colores
  • Amarillo, azul, café, oro
  • Gris, blanco, naranja, verde
  • Rojo, azul, verde, plata
  • Amarillo, violeta, naranja, rojo
  • Naranja, amarillo, rojo, oro
  • Verde, azul, marrón, sin color
  • Amarillo, amarillo, rojo, oro
  • Rojo, violeta, naranja, marrón
  • Marrón, rojo, azul, oro
  • Rojo, rojo, azul, plata
