Presentation Transcript

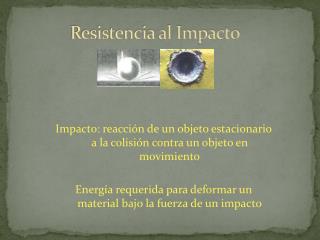

  1. Impacto: reacción de un objeto estacionario a la colisión contra un objeto en movimiento Energía requerida para deformar un material bajo la fuerza de un impacto Resistencia al Impacto

  2. Prueba de CharpySe utiliza en ensayos para determinar la tenacidad de un material Flexión por choque sobre barras simplemente apoyadas Pruebas de resistencia al Impacto Georges Augustin Albert Charpy

  3. La diferencia entre la altura inicial del péndulo (h) y la final tras el impacto (h') permite medir la energía absorbida en el proceso de fracturar la probeta.

  4. Prueba de Izod Flexión por choque sobre barras simplemente apoyadas

  5. En el método Izod la probeta se coloca en voladizo y en posición vertical, siendo asegurada por la mesa de apoyo de modo tal que la entalladura quede en el plano de las mordazas

  6. Dureza

  7. En mineralogía es la capacidad de resistir el rayado

  8. En metalurgia y otras disciplinas resistencia a la mella

  9. Dureza al Rayado Dureza MOHS: Se usa para determinar la dureza de los minerales. Se basa en que un cuerpo es rayado por otro más duro.

  10. En pruebas para materiales dentales : cantidad de energía de deformación elástica y plástica requerida para fracturar un materialEs una medida de la resistencia de la fractura

  11. Las pruebas se clasifican en pruebas de microdureza y pruebas de macrodurezaPruebas más usadas para determinar la dureza de los materiales dentales Brinell, Rockwell,Vickers, Knoop,Barcol y Shore

  12. Prueba de dureza Brinell(BHN) Es una de las más antiguas es utilizada para determinar la dureza de los metales, con una pelota de acero (carga / área de superficie proyectada de la muesca) Prueba de macrodureza

  13. Prueba de macrodureza

  14. Prueba de macrodureza

  15. Prueba de macrodureza Prueba de dureza Rockwell(RHN) Es utilizada para metales, Punta de diamante cónica o una pelota de acero, se mide la profundidad de penetración de la muesca

  16. Prueba de macrodureza

  17. Prueba de macrodureza

  18. Prueba de macrodureza

  19. Prueba de microdureza Prueba de dureza Vickers(VHN) Diamante con la forma cuadrada de la base de una pirámide carga/ área proyectada de la muesca (longitudes de las diagonales de la muesca se miden y se promedian) ADA (materiales frágiles, dureza estructura del diente)

  20. Prueba de microdureza

  21. Prueba de microdureza

  22. Prueba de microdureza

  23. Prueba de microdureza

  24. Prueba de microdureza Prueba de dureza Knoop(KHN) Utiliza una herramienta con muescas de diamante que hace cortes de configuración geométrica Impresión rómbica en el contorno y se mide la longitud de la diagonal más larga

  25. Prueba de microdureza

  26. Pruebas de microdureza Vickers Knoop

  27. Pruebas de dureza Shore y Barcol Para medición de dureza de los materiales dentales (hules y plásticos). Número de dureza depende de la profundidad de penetración de la punta marcadora en el material

  28. Prueba de Knoop
