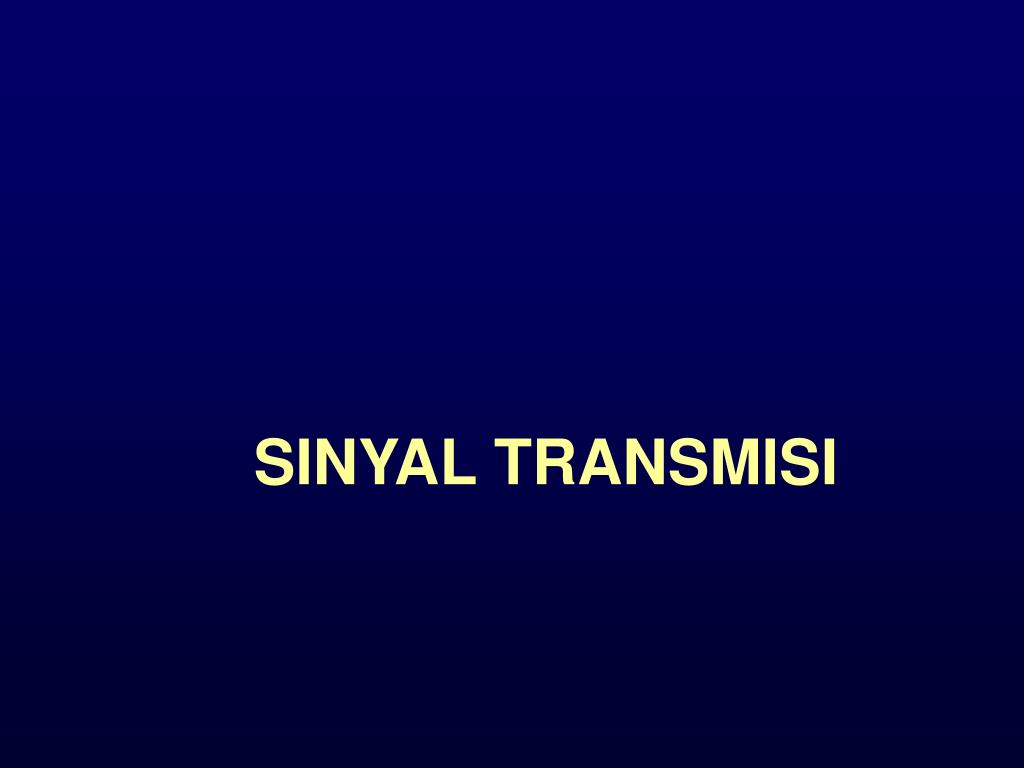

  1. SINYAL TRANSMISI

  2. Data adalah sesuatu yang mempunyai arti, mis: file komputer, musik pada CD Sinyal adalah representasi elektrikal ataupun elektromagnetic dari data mis: percakapan telepon Sistem komunikasi data/suara ataupun jaringan komputer mengirimkan sinyal Sinyal bisa berupa analog ataupun digital DATA DAN SINYAL

  3. Sinyal analog mempunyai nilai dengan batasan tak terhingga, dan dapat berubah terus menerus setiap saat. Kebanyakan sinyal yang dihasilkan secara alami adalah analog mis: musik, suara Sinyal digital hanya dapat mempunyai satu nilai untuk suatu waktu t dan dapat berubah hanya dalam interval tertentu. Hal ini tdk terjadi secara alami mis: data yang tersimpan dalam CD ataupun memori komputer. SINYAL DIGITAL DAN ANALOG

  4. Sinyal periodik adalah sinyal yang berulang dalam interval tertentu sehingga memiliki pola pengulangan Sinyal aperiodik tidak memperlihatkan pola pengulangan dan terlihat random Sinyal analog ataupun digital bisa berupa periodik ataupun aperiodik SINYAL PERIODIK DAN APERIODIK

  5. SINYAL ANALOG Adalah sinyal data dalam bentuk gelombang (biasanya sinusoidal) yang sambung-menyambung (kontinu), tidak ada perubahan tiba-tiba dan mempunyai besaran/ variabel, yaitu: • Amplitudo adalah merupakan ukuran tinggi rendahnya tegangan dari sinya analog • Frekuensi adalah jumlah gelombang sinyal analog dalam waktu satu detik • Phase adalah besar sudut dari sinyal analog pada saat tertentu

  6. Sinyal sinusoidal hanya terdiri dari satu frekuensi -> sinyal sederhana Sinyal komposit/kompleks terdiri dari lebih dari satu frekuensi Sinyal bisa dibuat dengan menggabungkan sinyal sederhana seperti sinyal sinusoidal Sinyal digital atau binari dapat dibuat dengan menggabungkan banyak sekali sinyal sinusoidal dengan frekuensi ganjil Sinyal Komposit

  7. Perubahan sinyal sinusoidal seiring dengan waktu digambarkan domain waktu namun sinyal juga dapat digambarkan pada domain frekuensi Domain Waktu dan Frequensi

  8. Total perbedaan antara fekuensi tertinggi dan terendah disebut lebar pita atau bandwidth sinyal, diekspresikan dalam Hertz: BW = fmax – fmin Sebuah spektrum adalah gambaran amplituda sinyal untuk setiap frequensi pada bidang frequensi Infinite bandwidth Finite badnwidth Bandwidth Sinyal

  9. Bila sebuah sinyal periodik terdiri dari 5 sinyal sinusoidal masing masing dengan frekuensi 100, 300, 500, 700 dan 900 Hz. Berapa bandwidth sinyal tersebut? Gambarkan spektrum sinyal tersebut bila amplitudo setiap sinusoidal = 10 V BW = fmax- fmin = 900 – 100 = 800 Hz Contoh Bandwidth

  10. Sinyal digital didefinisikan dengan data rate (bit rate), interval dan amplituda Data rate = jumlah bit per detik Bit interval = 1/bit rate SINYAL DIGITAL LANJUTAN

  11. Semua komunikasi data berbentuk gelombang (radiasi) elektromagnetik Gelombang elektromagnetik memerlukan medium Medium ini bisa terarah (guided) ataupun tidak terarah (unguided) TRANSMISI SINYAL
