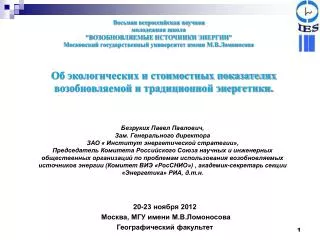

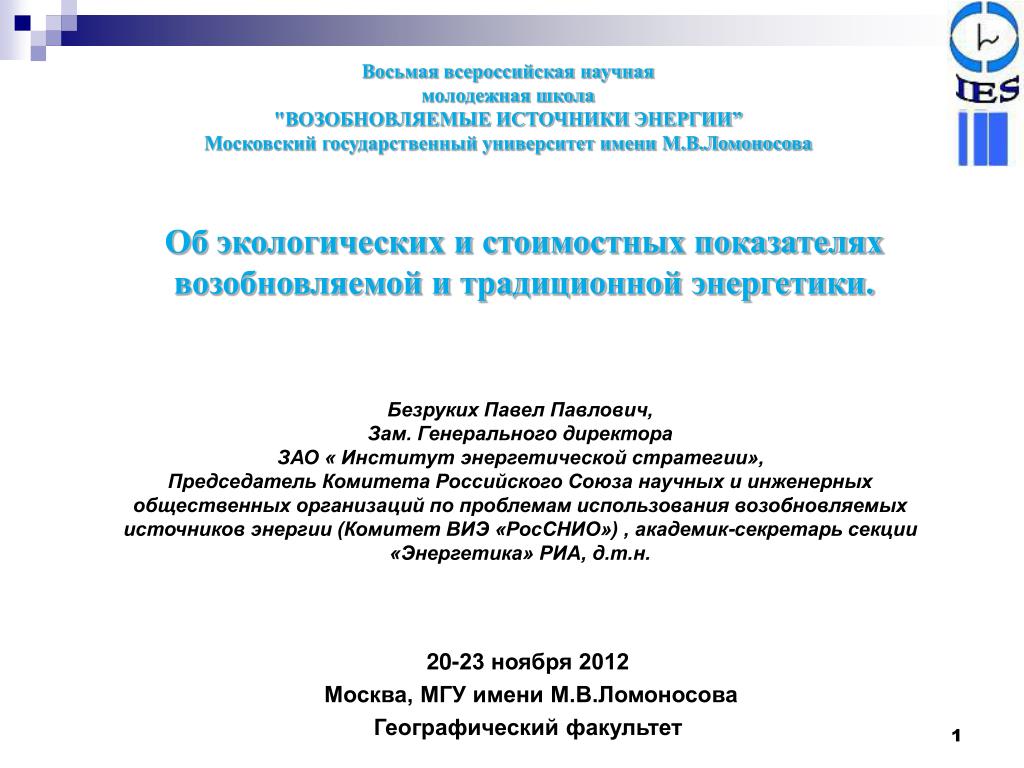

  1. Восьмая всероссийская научная молодежная школа "ВОЗОБНОВЛЯЕМЫЕ ИСТОЧНИКИ ЭНЕРГИИ” Московский государственный университет имени М.В.Ломоносова Об экологических и стоимостных показателях возобновляемой и традиционной энергетики. Безруких Павел Павлович, Зам. Генерального директора ЗАО « Институт энергетической стратегии», Председатель Комитета Российского Союза научных и инженерных общественных организаций по проблемам использования возобновляемых источников энергии (Комитет ВИЭ «РосСНИО») , академик-секретарь секции «Энергетика» РИА, д.т.н. 20-23 ноября 2012 Москва, МГУ имени М.В.Ломоносова Географический факультет

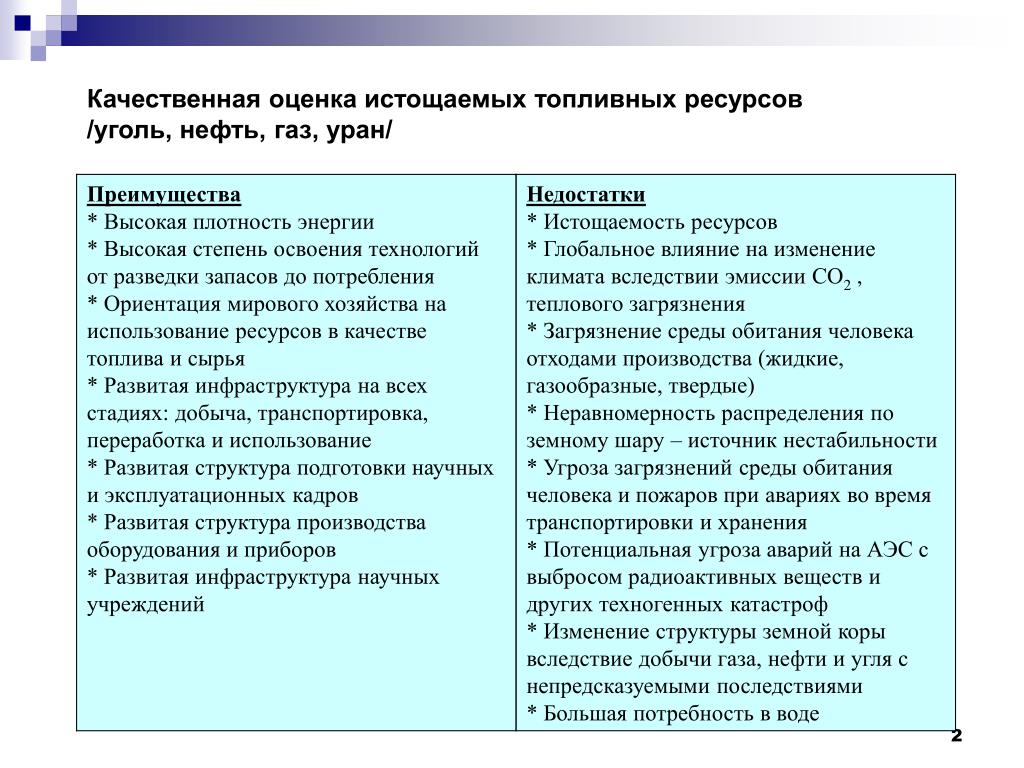

  2. Качественная оценка истощаемых топливных ресурсов /уголь, нефть, газ, уран/

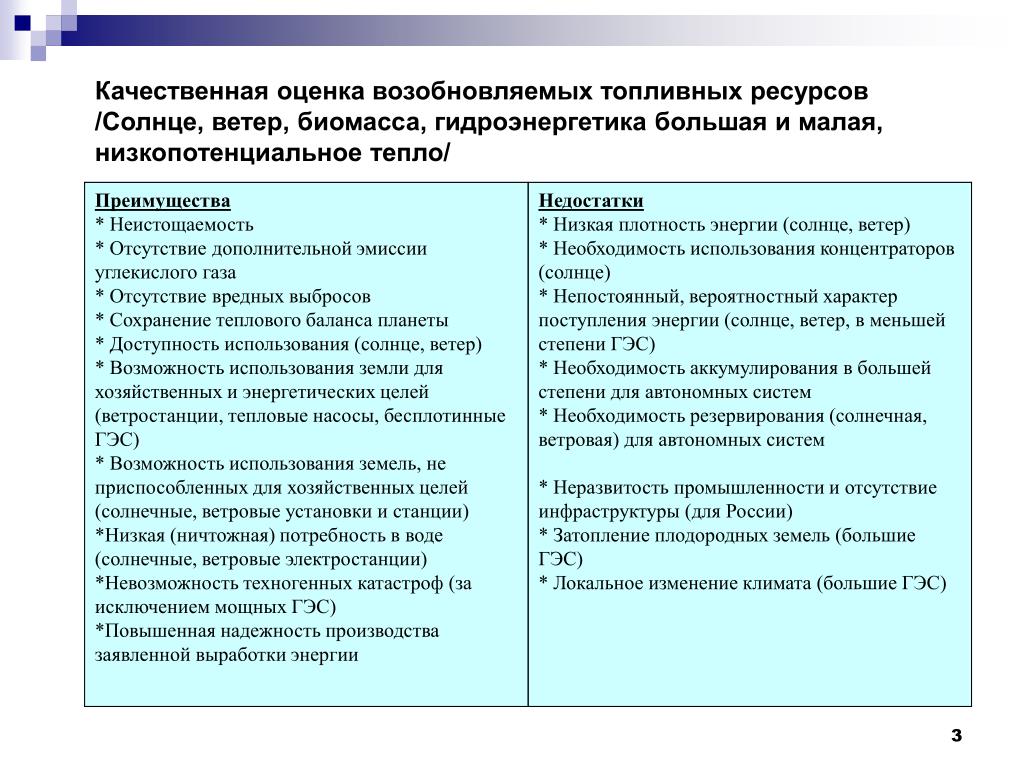

  3. Качественная оценка возобновляемых топливных ресурсов /Солнце, ветер, биомасса, гидроэнергетика большая и малая, низкопотенциальное тепло/

  4. Технологические компоненты устойчивой эффективной энергетики Энергетическая и экологическая эффективность производства и передачи тепловой энергии Энергетическая и экологическая эффективность производства (добычи) и транспортировки топлива Энергетическая и экологическая эффективность производства и передачи электроэнергии Эффективное использование минерально-сырьевых ресурсов и изделий (ресурсосбережение) Использование возобновляемых источников энергии (возобновляемая энергетика) Энергетическая и экологическая эффективность использования (потребления) электрической и тепловой энергии, а также топлива (энергосбережение)

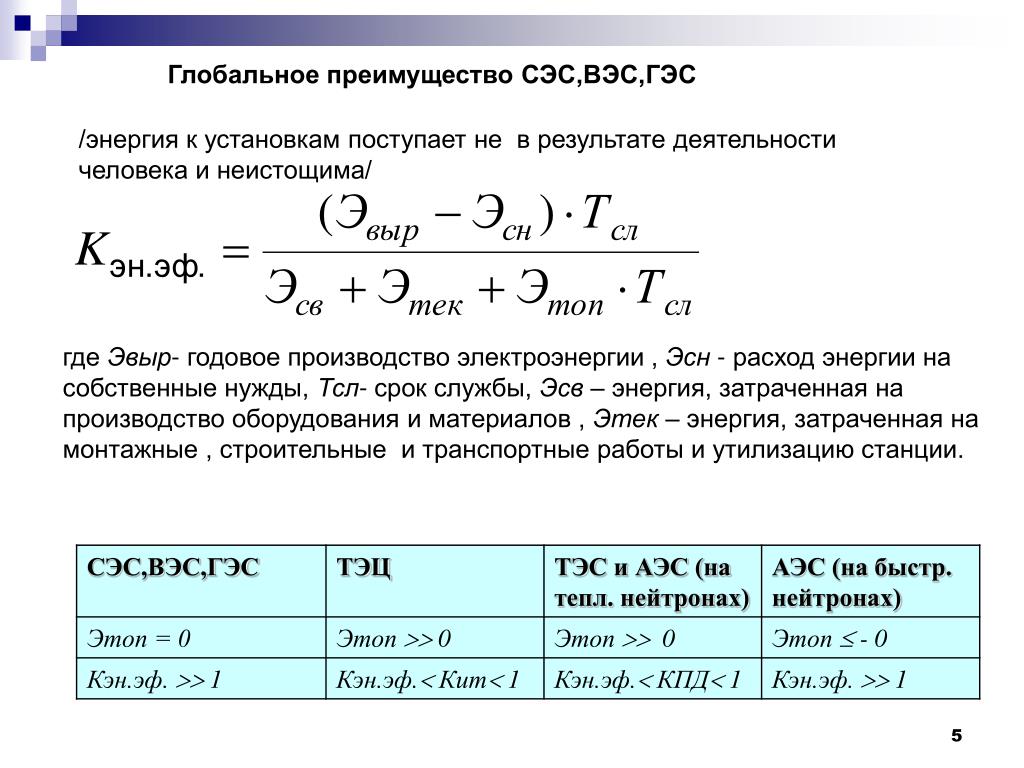

  5. Глобальное преимущество СЭС,ВЭС,ГЭС /энергия к установкам поступает не в результате деятельности человека и неистощима/ где Эвыр- годовое производство электроэнергии , Эсн - расход энергии на собственные нужды, Тсл- срок службы, Эсв – энергия, затраченная на производство оборудования и материалов , Этек – энергия, затраченная на монтажные , строительные и транспортные работы и утилизацию станции.

  6. Значения коэффициента энергетической эффективности по данным различных исследований

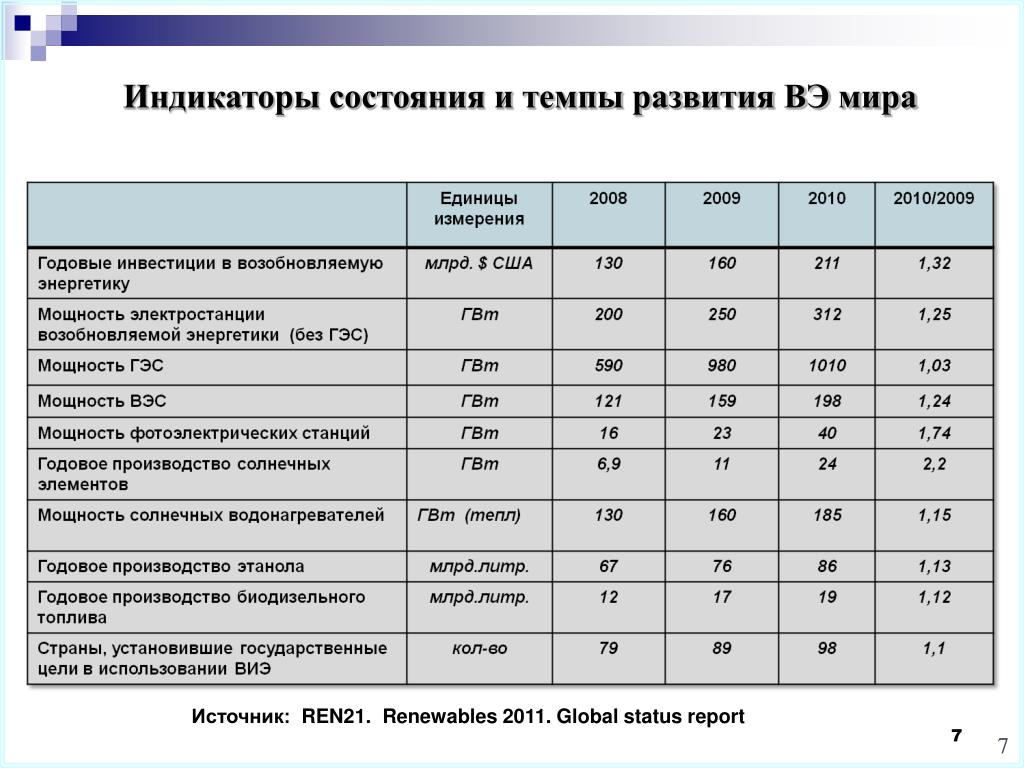

  7. Индикаторы состояния и темпы развития ВЭ мира Источник: REN21. Renewables 2011. Global status report 7

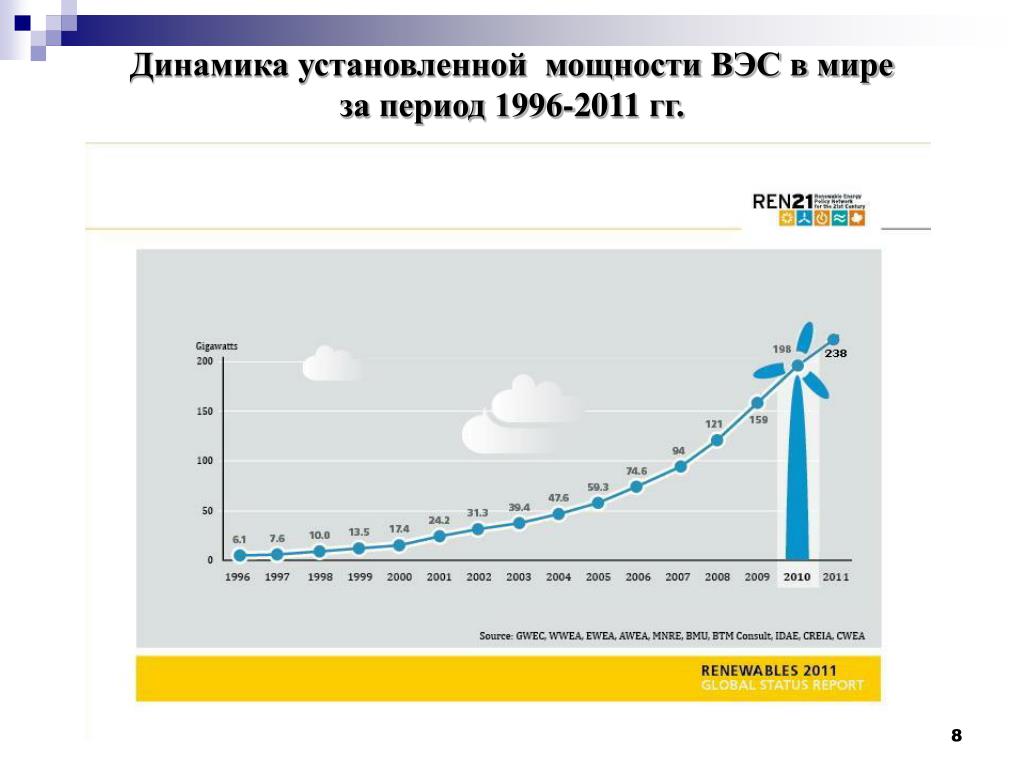

  8. Динамика установленной мощности ВЭС в мире за период 1996-2011 гг.

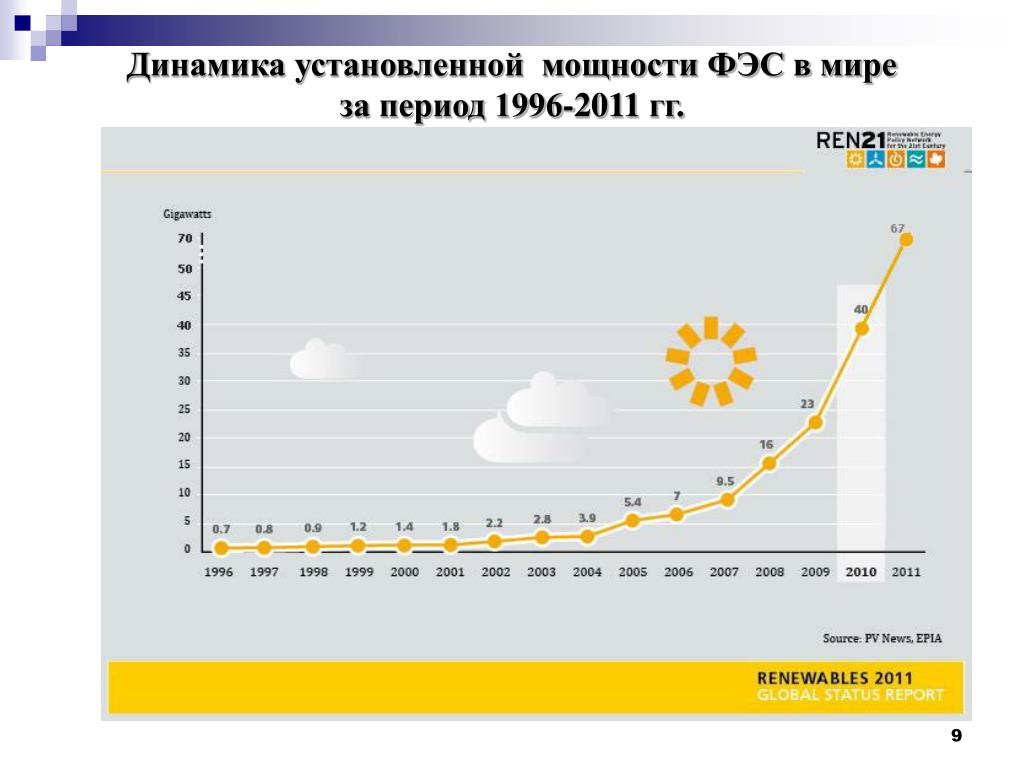

  9. Динамика установленной мощности ФЭС в мире за период 1996-2011 гг.

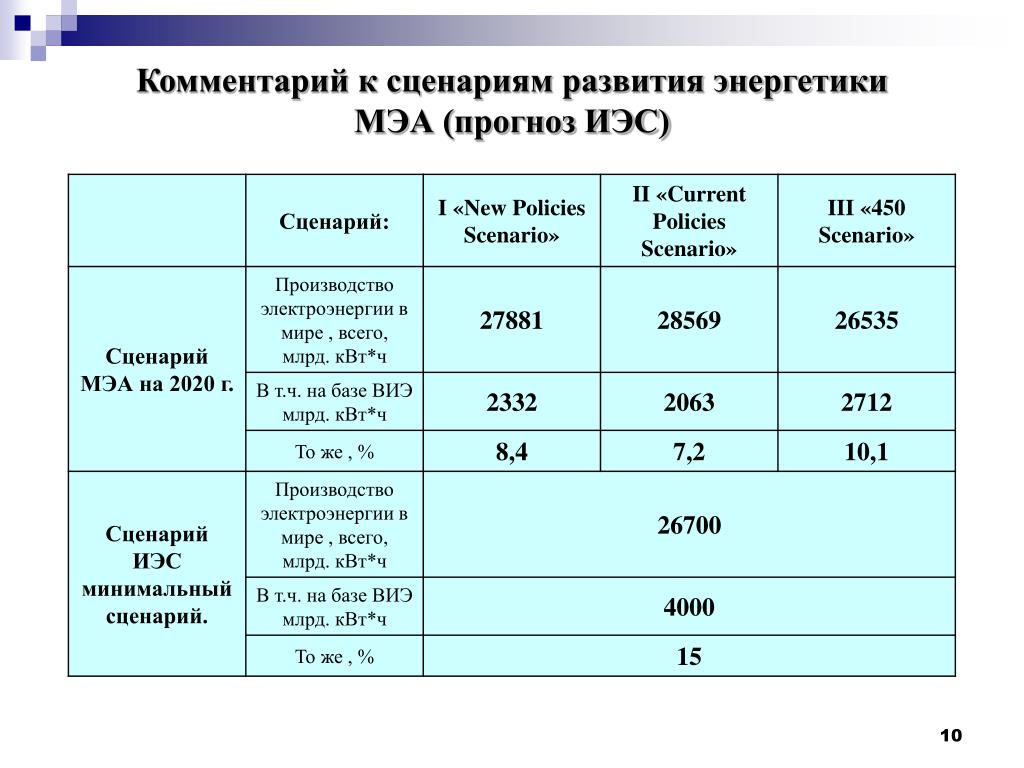

  10. Комментарий к сценариям развития энергетики МЭА (прогноз ИЭС)

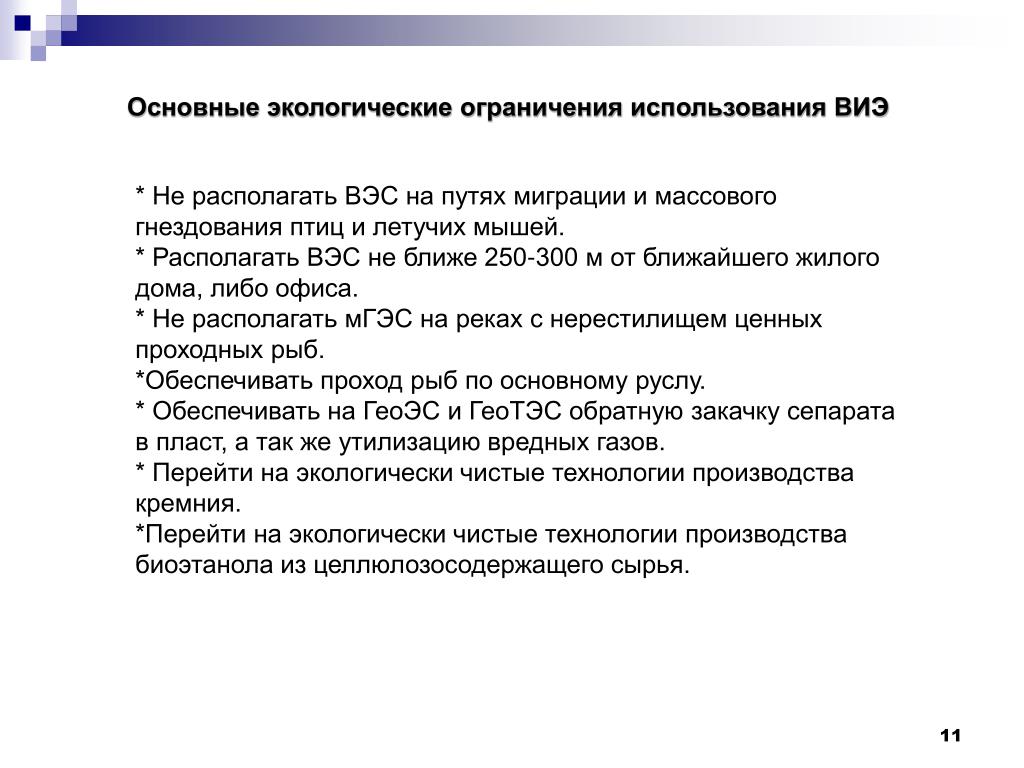

  11. Основные экологические ограничения использования ВИЭ * Не располагать ВЭС на путях миграции и массового гнездования птиц и летучих мышей. * Располагать ВЭС не ближе 250-300 м от ближайшего жилого дома, либо офиса. * Не располагать мГЭС на реках с нерестилищем ценных проходных рыб. *Обеспечивать проход рыб по основному руслу. * Обеспечивать на ГеоЭС и ГеоТЭС обратную закачку сепарата в пласт, а так же утилизацию вредных газов. * Перейти на экологически чистые технологии производства кремния. *Перейти на экологически чистые технологии производства биоэтанола из целлюлозосодержащего сырья.

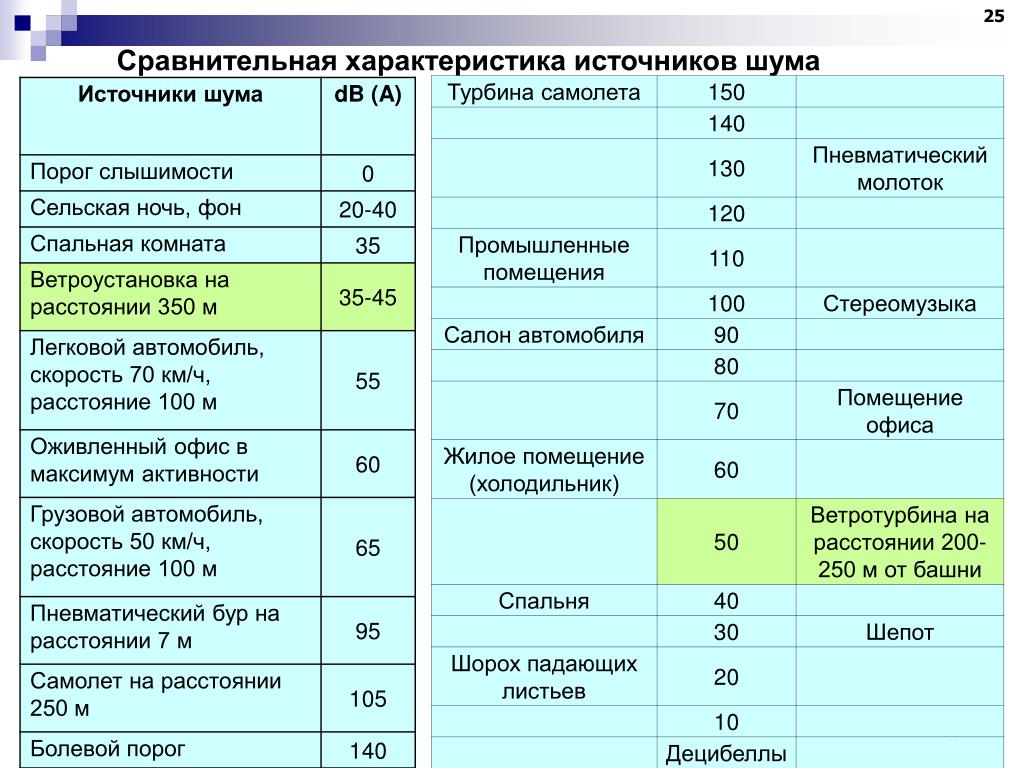

  12. 25 Сравнительная характеристика источников шума

  13. Данные о гибели птиц в результате человеческой деятельности в США (Источники: WWW.nationalwind.org/и WWW.bards.fws.gov/mortality-foct-sheet.pat). Гибель от столкновений с ВЭС: не более 1 птицы в год на 1 ВЭУ!

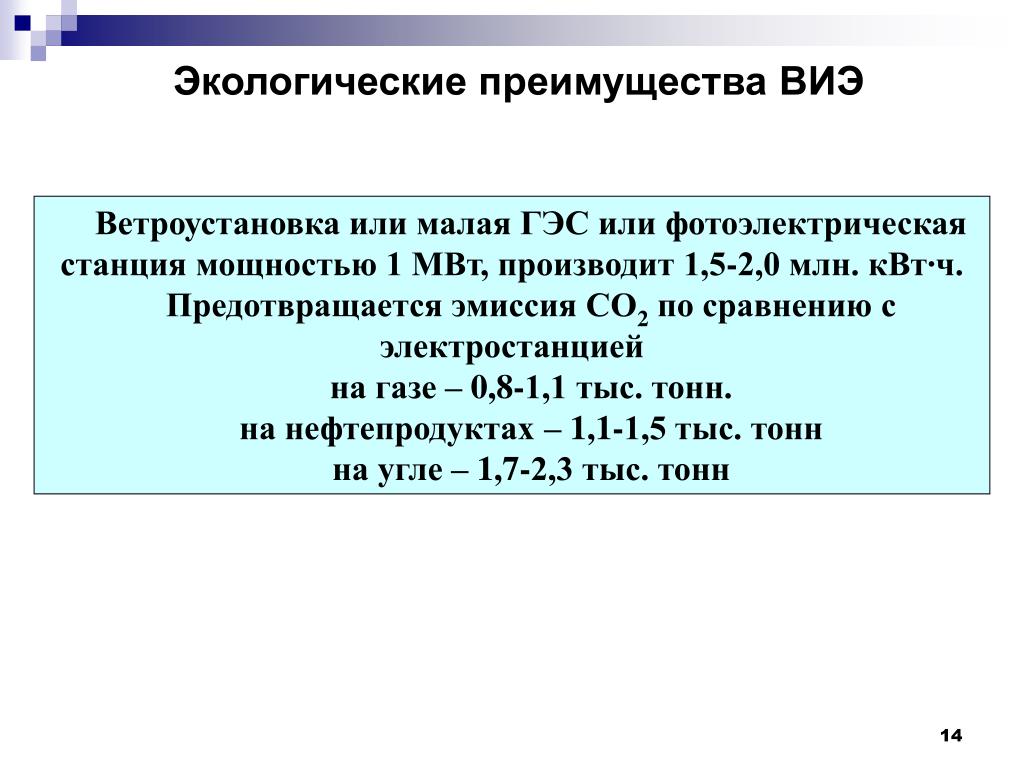

  14. Экологические преимущества ВИЭ Ветроустановка или малая ГЭС или фотоэлектрическая станция мощностью 1 МВт, производит 1,5-2,0 млн. кВт∙ч. Предотвращается эмиссия СО2 по сравнению с электростанцией на газе – 0,8-1,1 тыс. тонн. на нефтепродуктах – 1,1-1,5 тыс. тонн на угле – 1,7-2,3 тыс. тонн

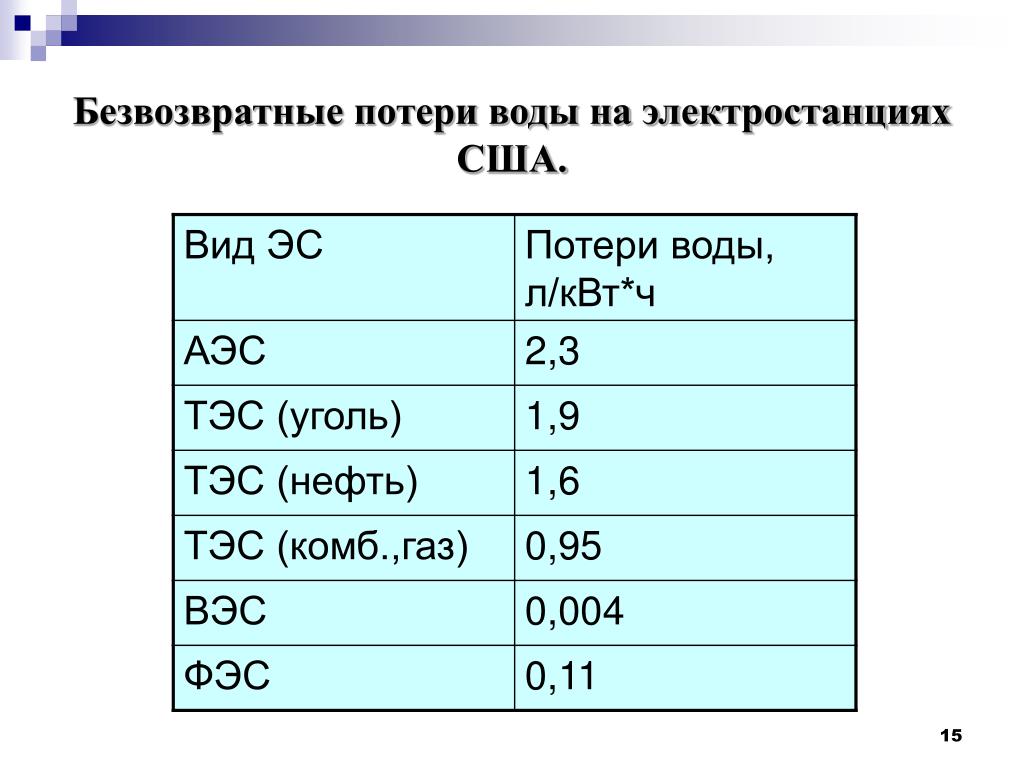

  15. Безвозвратные потери воды на электростанциях США.

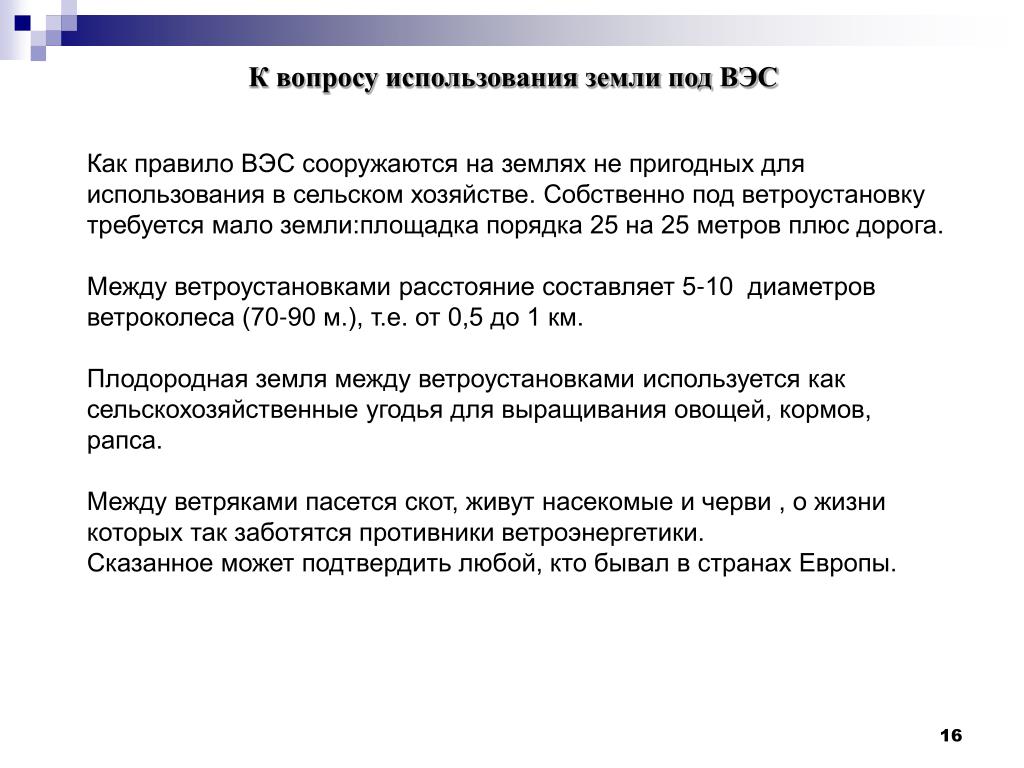

  16. К вопросу использования земли под ВЭС Как правило ВЭС сооружаются на землях не пригодных для использования в сельском хозяйстве. Собственно под ветроустановку требуется мало земли:площадка порядка 25 на 25 метров плюс дорога. Между ветроустановками расстояние составляет 5-10 диаметров ветроколеса (70-90 м.), т.е. от 0,5 до 1 км. Плодородная земля между ветроустановками используется как сельскохозяйственные угодья для выращивания овощей, кормов, рапса. Между ветряками пасется скот, живут насекомые и черви , о жизни которых так заботятся противники ветроэнергетики. Сказанное может подтвердить любой, кто бывал в странах Европы.

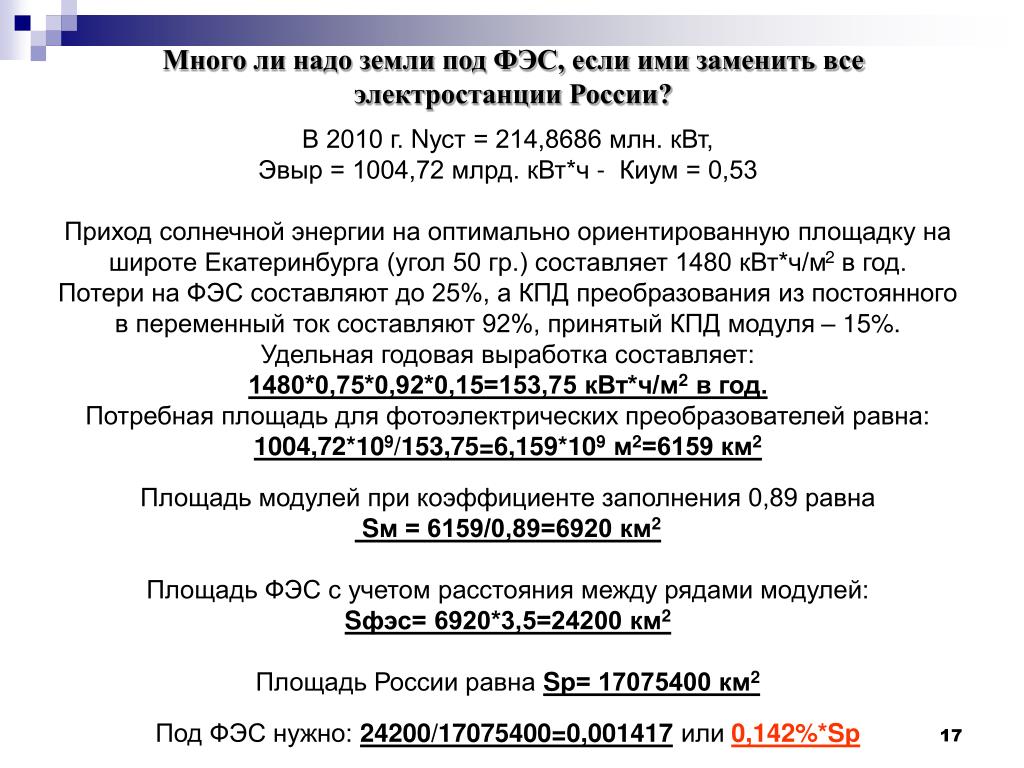

  17. Много ли надо земли под ФЭС, если ими заменить все электростанции России? В 2010 г. Nуст = 214,8686 млн. кВт, Эвыр = 1004,72 млрд. кВт*ч - Киум = 0,53 Приход солнечной энергии на оптимально ориентированную площадку на широте Екатеринбурга (угол 50 гр.) составляет 1480 кВт*ч/м2 в год. Потери на ФЭС составляют до 25%, а КПД преобразования из постоянного в переменный ток составляют 92%, принятый КПД модуля – 15%. Удельная годовая выработка составляет: 1480*0,75*0,92*0,15=153,75 кВт*ч/м2 в год. Потребная площадь для фотоэлектрических преобразователей равна: 1004,72*109/153,75=6,159*109 м2=6159 км2 Площадь модулей при коэффициенте заполнения 0,89 равна Sм = 6159/0,89=6920 км2 Площадь ФЭС с учетом расстояния между рядами модулей: Sфэс= 6920*3,5=24200 км2 Площадь России равна Sр= 17075400 км2 Под ФЭС нужно: 24200/17075400=0,001417 или 0,142%*Sр

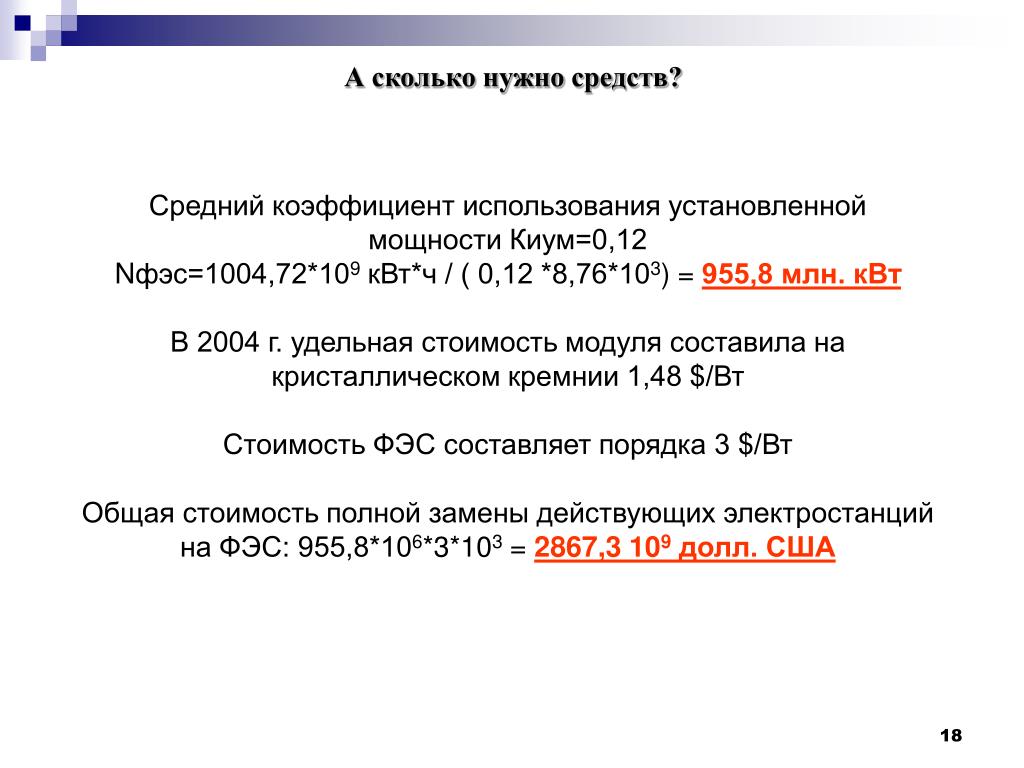

  18. А сколько нужно средств? Средний коэффициент использования установленной мощности Киум=0,12 Nфэс=1004,72*109 кВт*ч / ( 0,12 *8,76*103) = 955,8 млн. кВт В 2004 г. удельная стоимость модуля составила на кристаллическом кремнии 1,48 $/Вт Стоимость ФЭС составляет порядка 3 $/Вт Общая стоимость полной замены действующих электростанций на ФЭС: 955,8*106*3*103 = 2867,3 109 долл. США

  19. Усреднённые максимальные и минимальные значения стоимости электроэнергии (cost production) от электростанций на возобновляемых источниках энергии и различных видах топлива (1997 год) Источник: EWEA

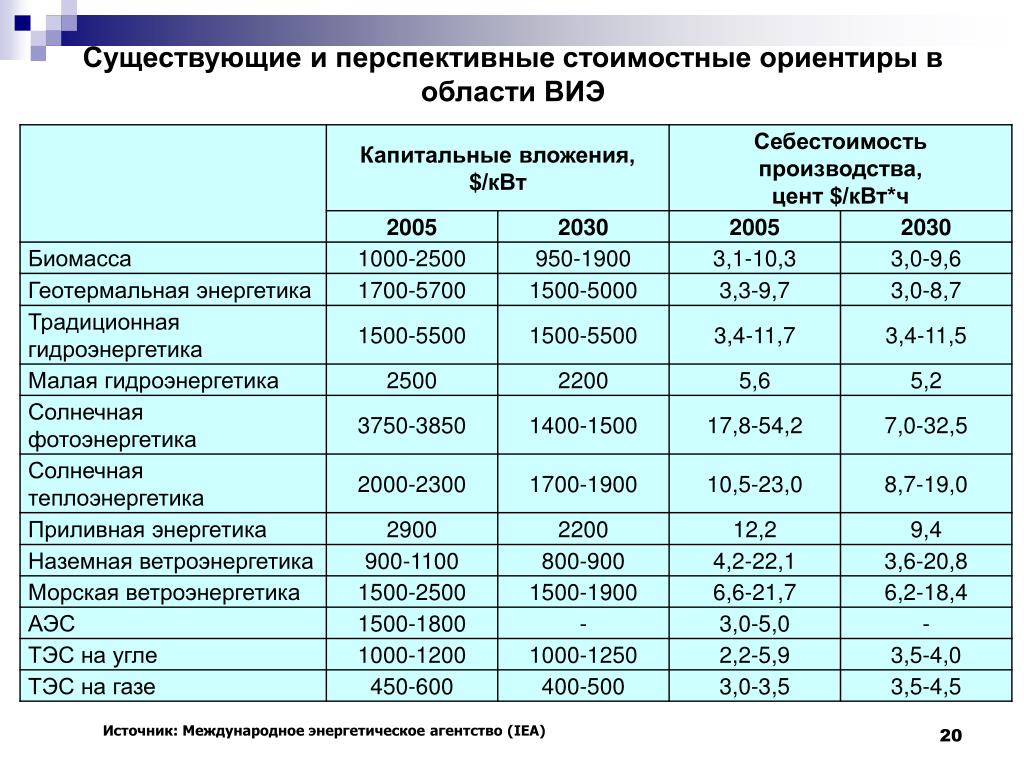

  20. Существующие и перспективные стоимостные ориентиры в области ВИЭ Источник: Международное энергетическое агентство (IEA)

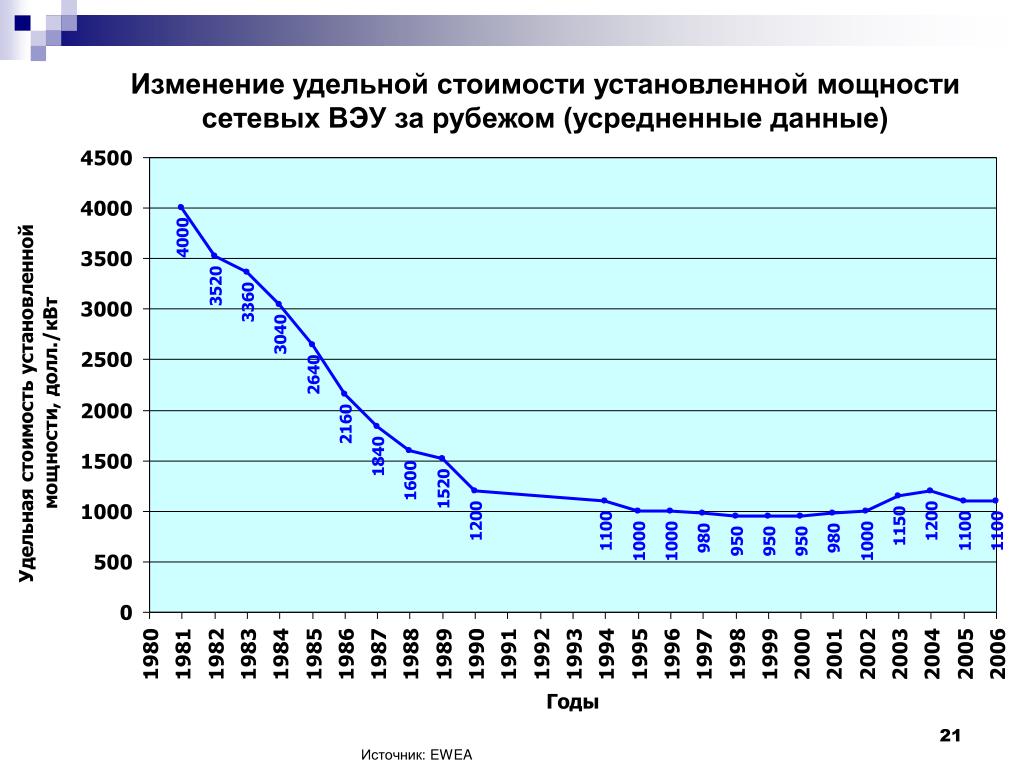

  21. Изменение удельной стоимости установленной мощности сетевых ВЭУ за рубежом (усредненные данные) Источник: EWEA

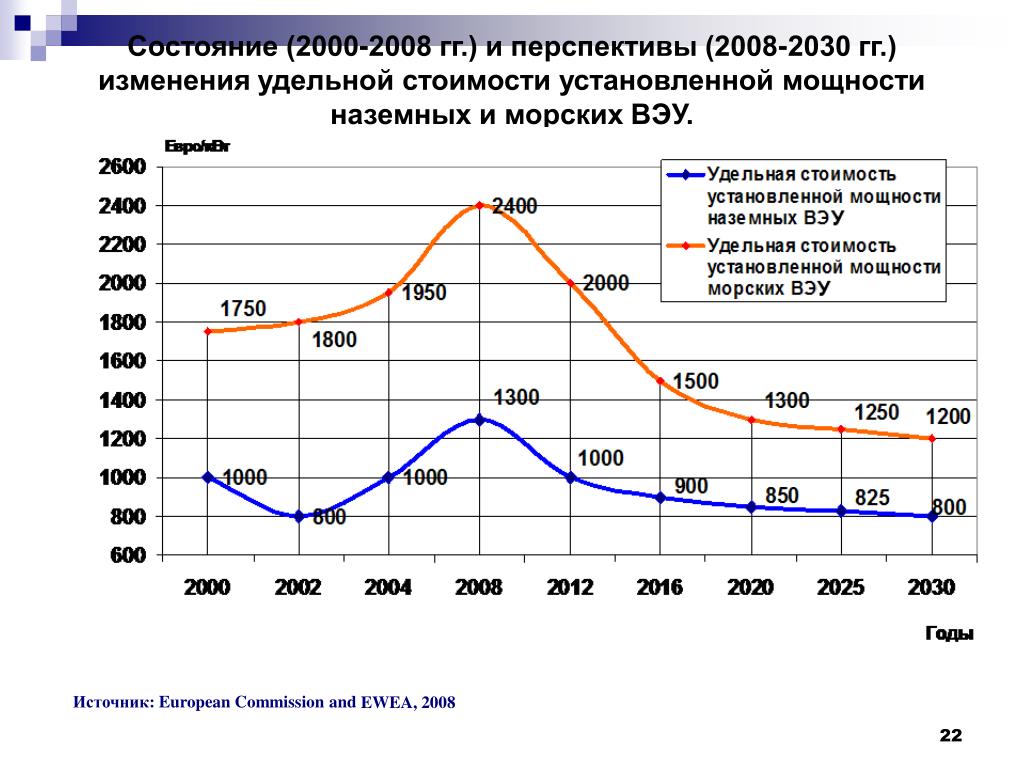

  22. Состояние (2000-2008 гг.) и перспективы (2008-2030 гг.) изменения удельной стоимости установленной мощности наземных и морских ВЭУ. Источник: European Commission and EWEA, 2008

  23. Изменение стоимости электроэнергии сетевых ВЭС за рубежом (усредненные данные) Источник: EWEA

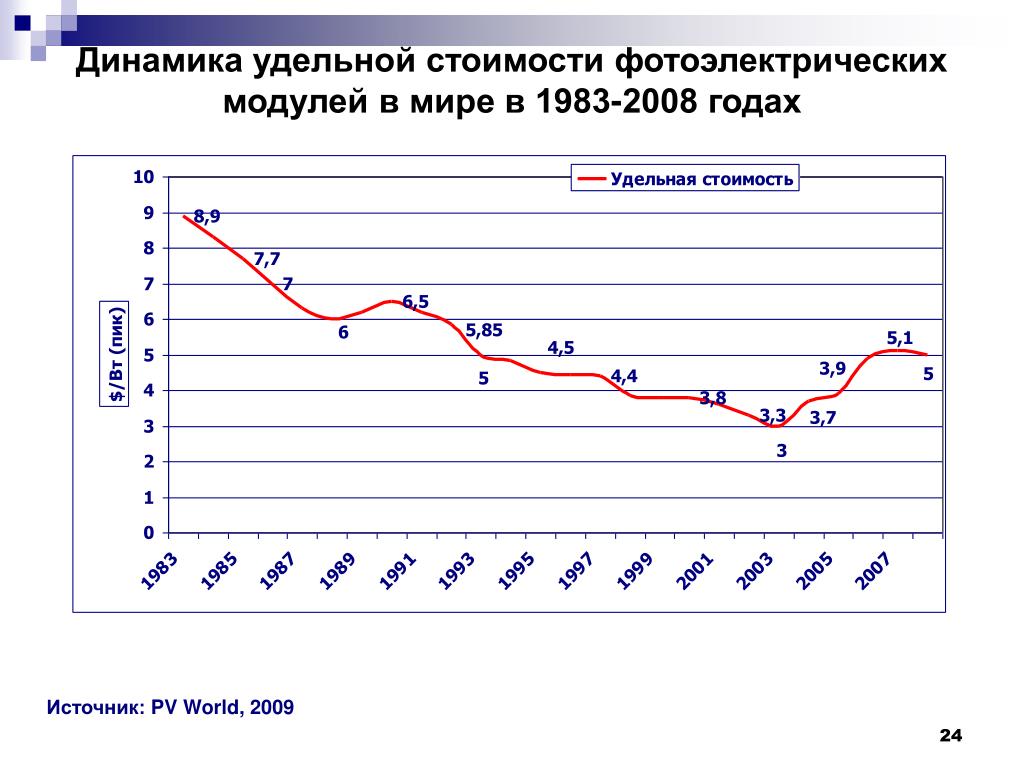

  24. Динамика удельной стоимости фотоэлектрических модулей в мире в 1983-2008 годах Источник: PV World, 2009

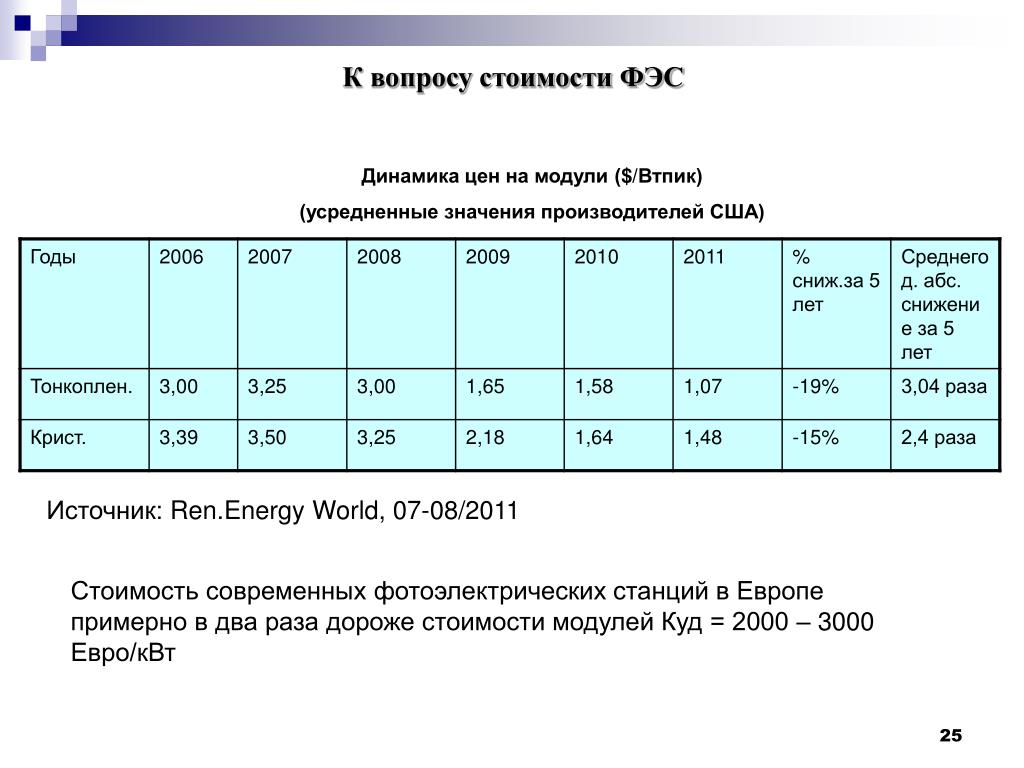

  25. К вопросу стоимости ФЭС Динамика цен на модули ($/Втпик) (усредненные значения производителей США) Источник: Ren.Energy World, 07-08/2011 Стоимость современных фотоэлектрических станций в Европе примерно в два раза дороже стоимости модулей Куд = 2000 – 3000 Евро/кВт

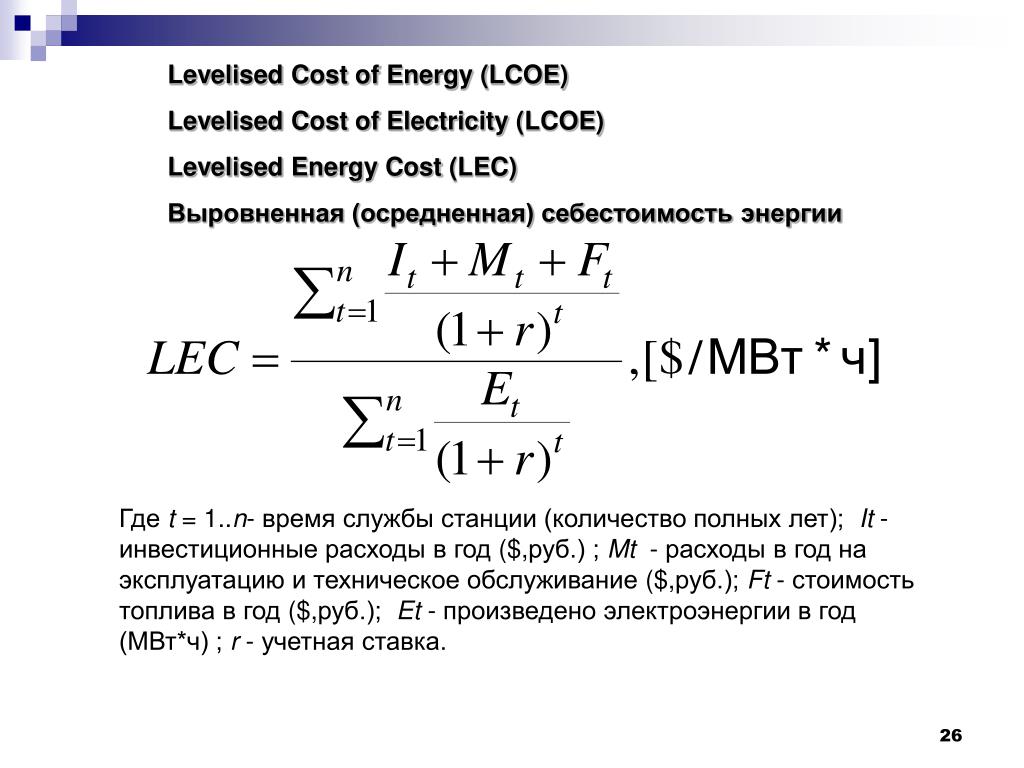

  26. LevelisedCost of Energy (LCOE) LevelisedCost of Electricity (LCOE) LevelisedEnergy Cost (LEC) Выровненная (осредненная) себестоимость энергии Гдеt= 1..n- время службы станции (количество полных лет); It - инвестиционные расходы в год ($,руб.) ; Mt - расходы в год на эксплуатацию и техническое обслуживание ($,руб.); Ft - стоимость топлива в год ($,руб.); Et - произведено электроэнергии в год (МВт*ч) ; r - учетная ставка.

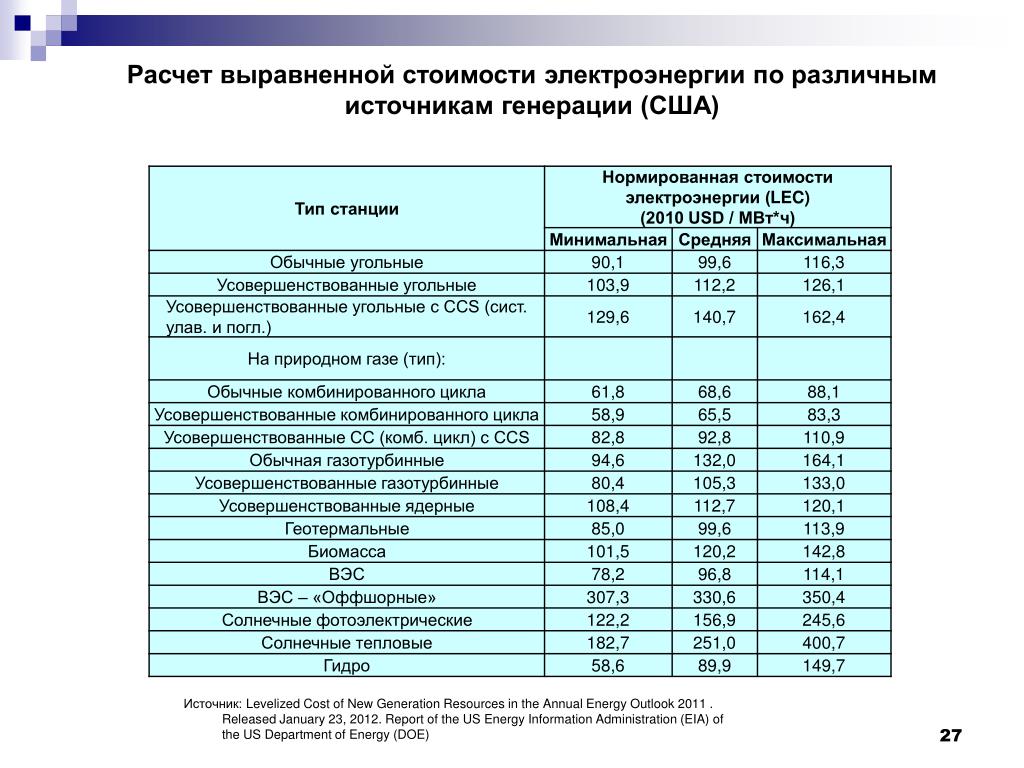

  27. Расчет выравненной стоимости электроэнергии по различным источникам генерации (США) Источник: Levelized Cost of New Generation Resources in the Annual Energy Outlook 2011 . Released January 23, 2012. Report of the US Energy Information Administration (EIA) of the US Department of Energy (DOE)

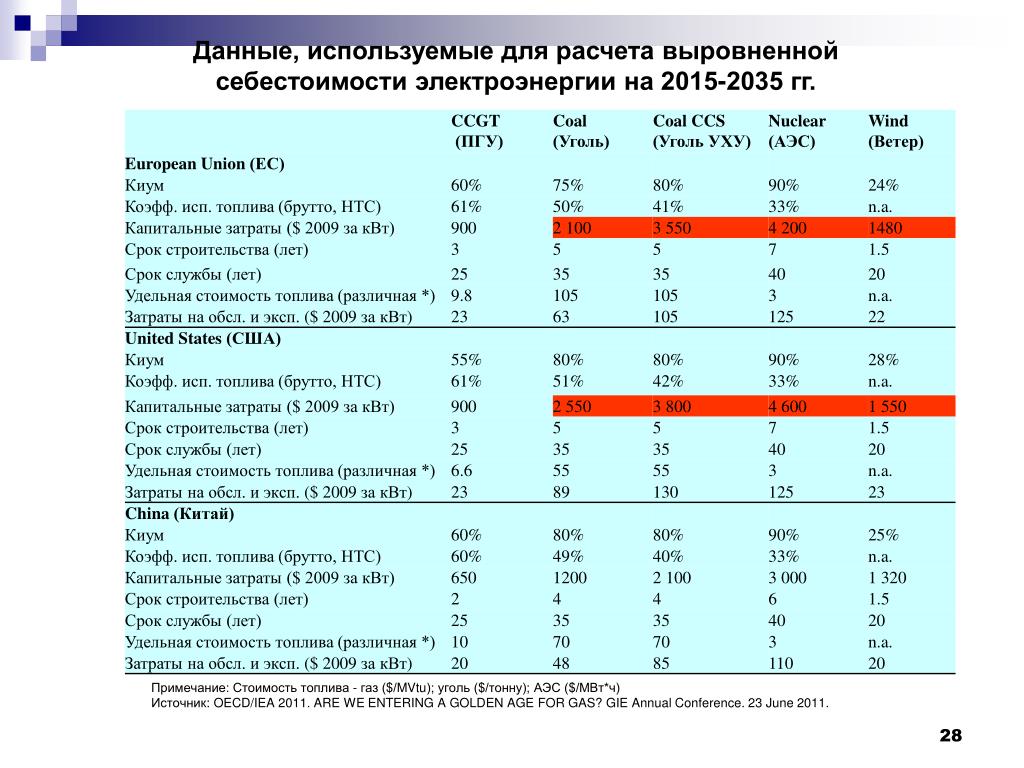

  28. Данные, используемые для расчета выровненной себестоимости электроэнергии на 2015-2035 гг. Примечание: Стоимость топлива - газ ($/MVtu); уголь ($/тонну); АЭС ($/МВт*ч) Источник: OECD/IEA 2011. ARE WE ENTERING A GOLDEN AGE FOR GAS? GIE Annual Conference. 23 June 2011.

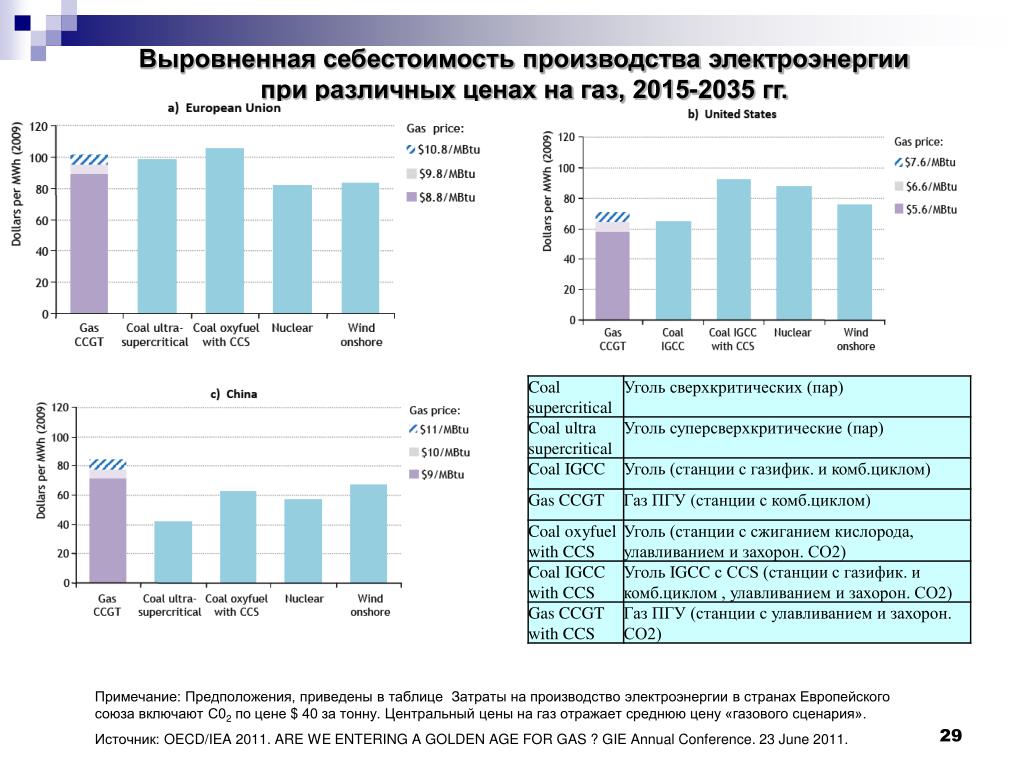

  29. Выровненная себестоимость производства электроэнергии при различных ценах на газ, 2015-2035 гг. Примечание: Предположения, приведены в таблице Затраты на производство электроэнергии в странах Европейского союза включают C02 по цене $ 40 за тонну. Центральный цены на газ отражает среднюю цену «газового сценария». Источник: OECD/IEA 2011. ARE WE ENTERING A GOLDEN AGE FOR GAS ? GIE Annual Conference. 23 June 2011.

  30. Наземные ВЭС - капитальные затраты по отдельным странам, 2003 – 2010 гг. Sources: IEA Wind, 2007,2008,2009,2010 and 2011: and WWEA/CWEQ 201 h

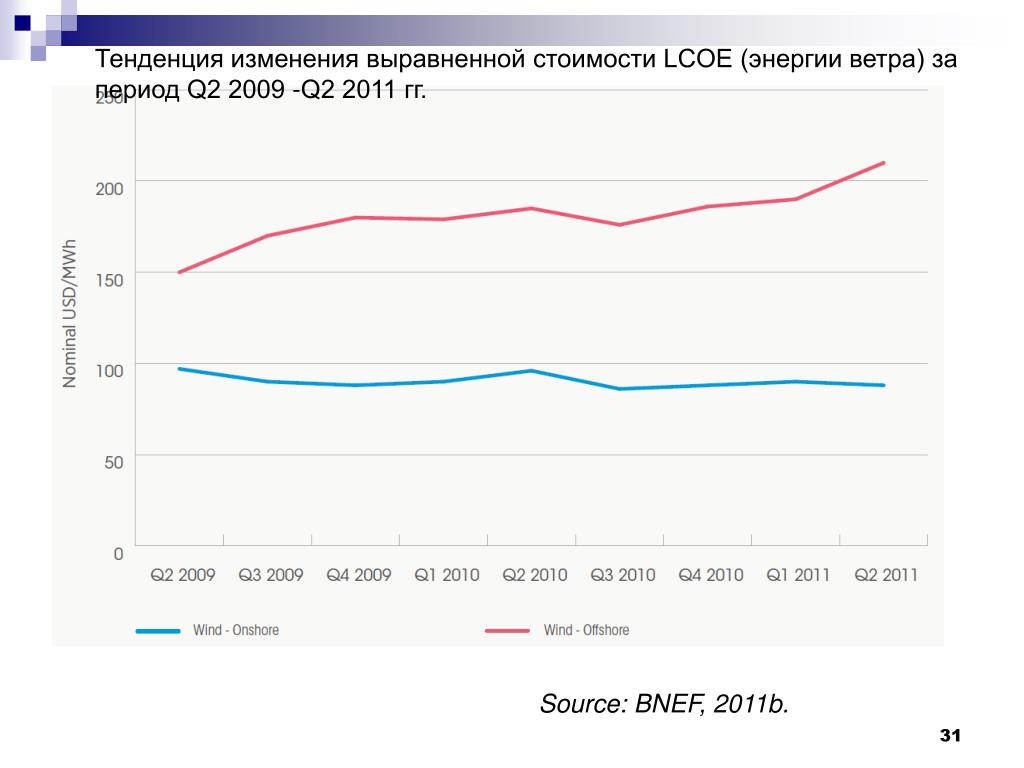

  31. Тенденция изменения выравненной стоимости LCOE (энергии ветра) за период Q2 2009 -Q2 2011 гг. Source: BNEF, 2011b.

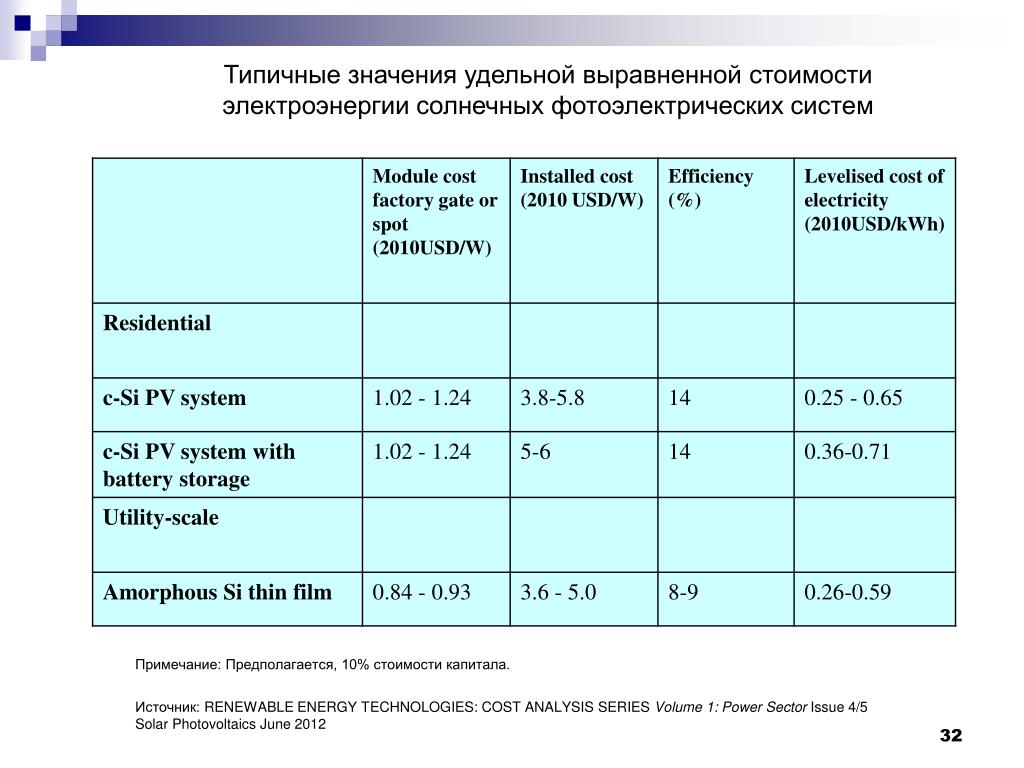

  32. Типичные значения удельной выравненной стоимости электроэнергии солнечных фотоэлектрических систем Примечание: Предполагается, 10% стоимости капитала. Источник: RENEWABLE ENERGY TECHNOLOGIES: COST ANALYSIS SERIESVolume 1: Power Sector Issue 4/5 Solar PhotovoltaicsJune 2012

  33. Сценарий EPIA ежегодного мирового ввода новой установленной мощности PV –станций , 2000 – 2015 гг Source: EPIA, 2011b.

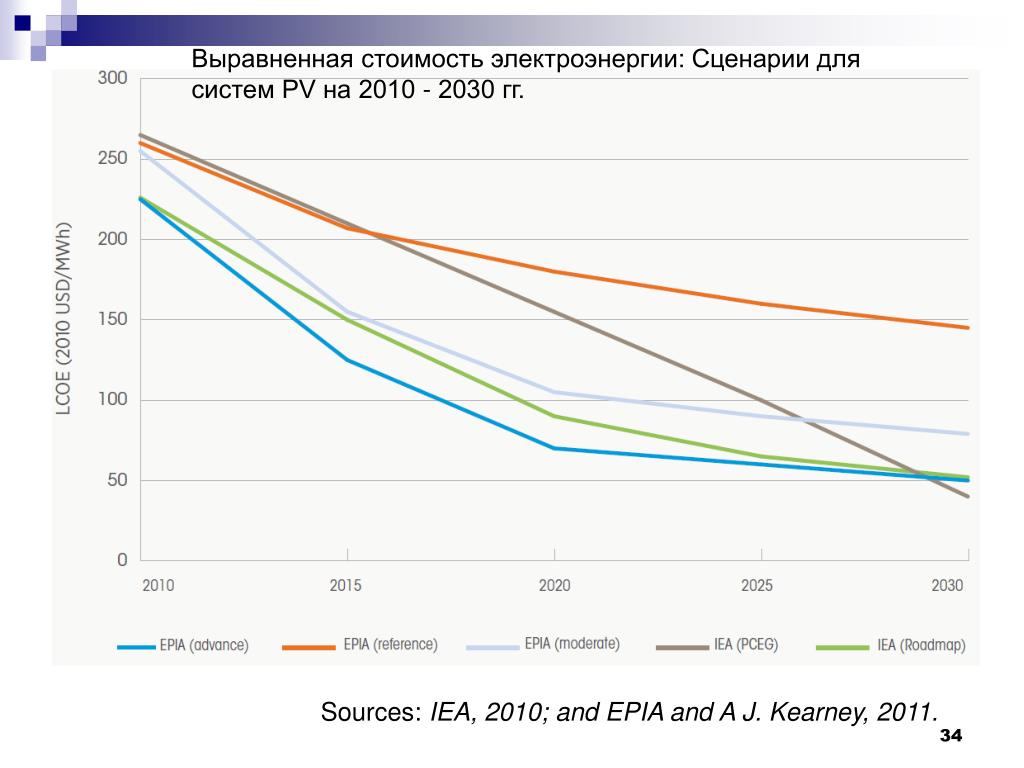

  34. Выравненная стоимость электроэнергии: Сценарии для систем PV на 2010 - 2030 гг. Sources: IEA, 2010; and EPIA and A J. Kearney, 2011.

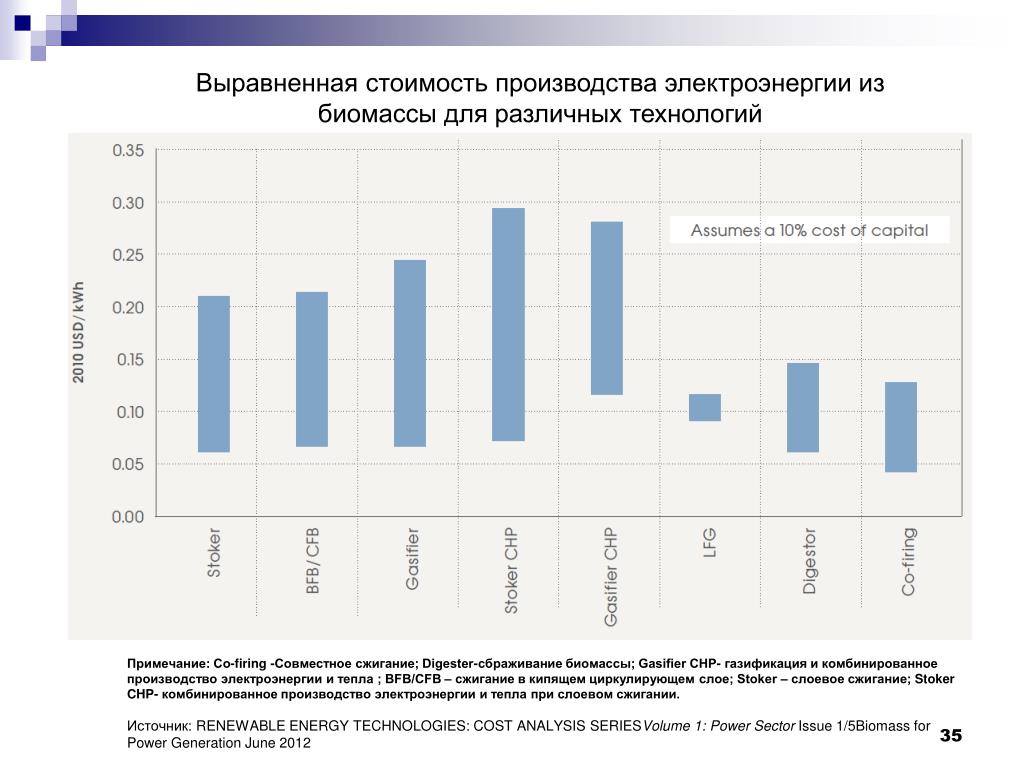

  35. Выравненная стоимость производства электроэнергиииз биомассы для различных технологий Примечание: Co-firing -Совместное сжигание; Digester-сбраживание биомассы; Gasifier CHP- газификация и комбинированное производство электроэнергии и тепла ; BFB/CFB – сжигание в кипящем циркулирующем слое; Stoker – слоевое сжигание; Stoker CHP- комбинированное производство электроэнергии и тепла при слоевом сжигании. Источник: RENEWABLE ENERGY TECHNOLOGIES: COST ANALYSIS SERIESVolume 1: Power Sector Issue 1/5Biomass for Power GenerationJune 2012

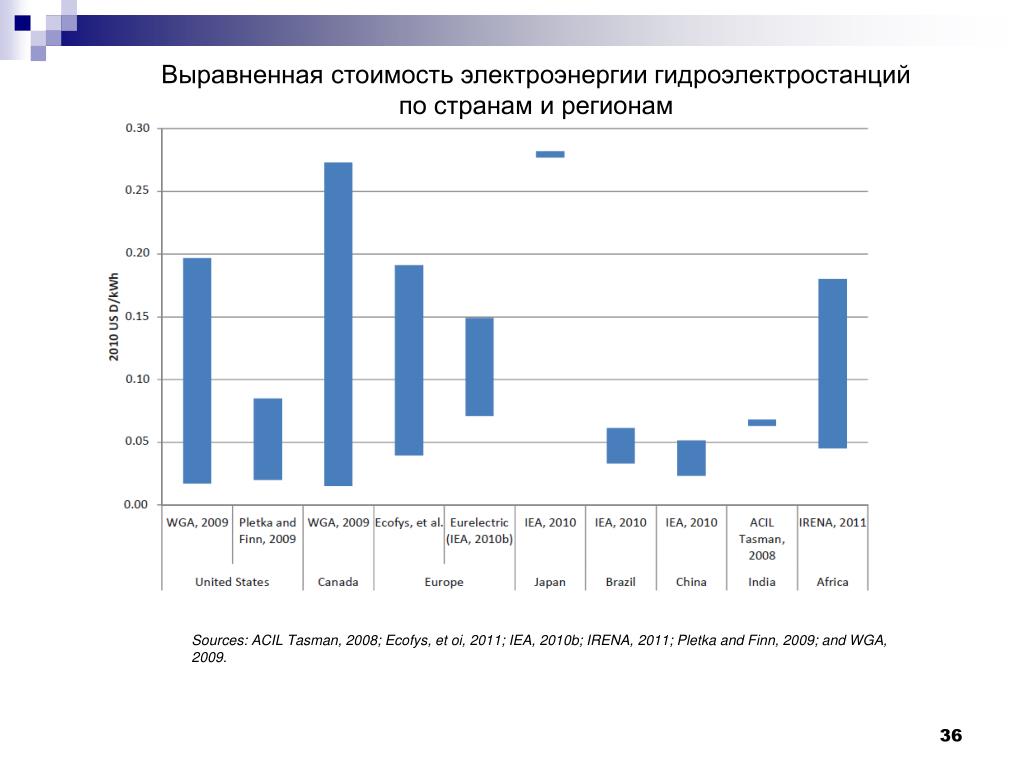

  36. Выравненная стоимость электроэнергии гидроэлектростанций по странам и регионам Sources: ACIL Tasman, 2008; Ecofys, et oi, 2011; IEA, 2010b; IRENA, 2011; Pletka and Finn, 2009; and WGA, 2009.

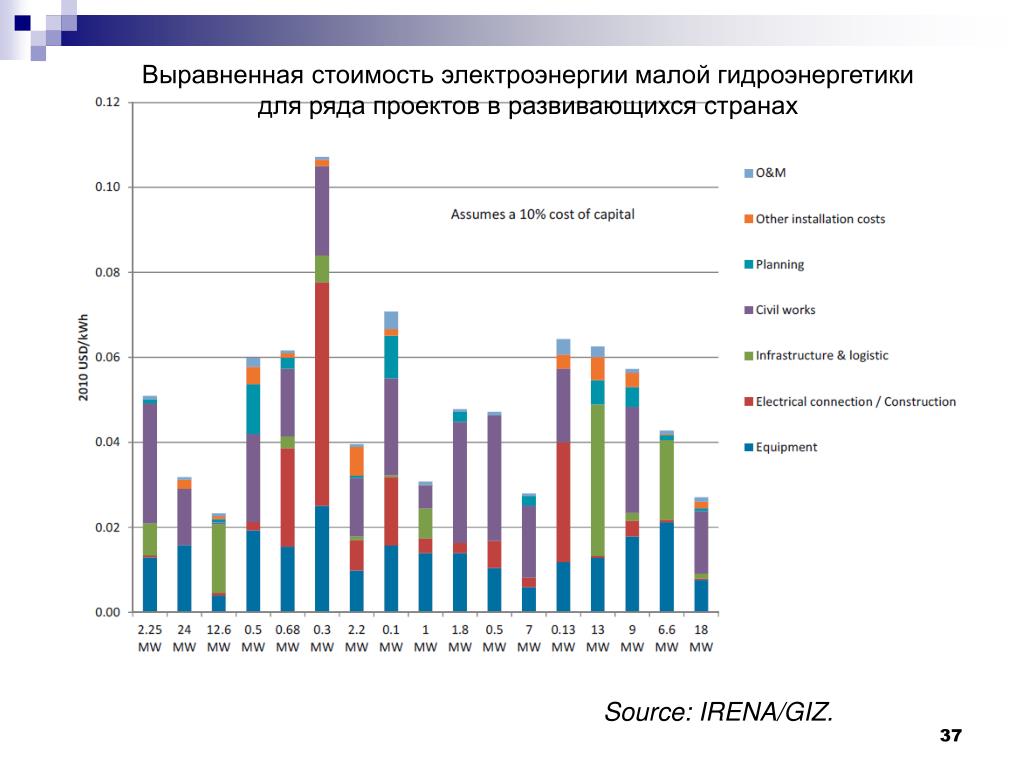

  37. Выравненная стоимость электроэнергии малой гидроэнергетики для ряда проектов в развивающихся странах Source: IRENA/GIZ.

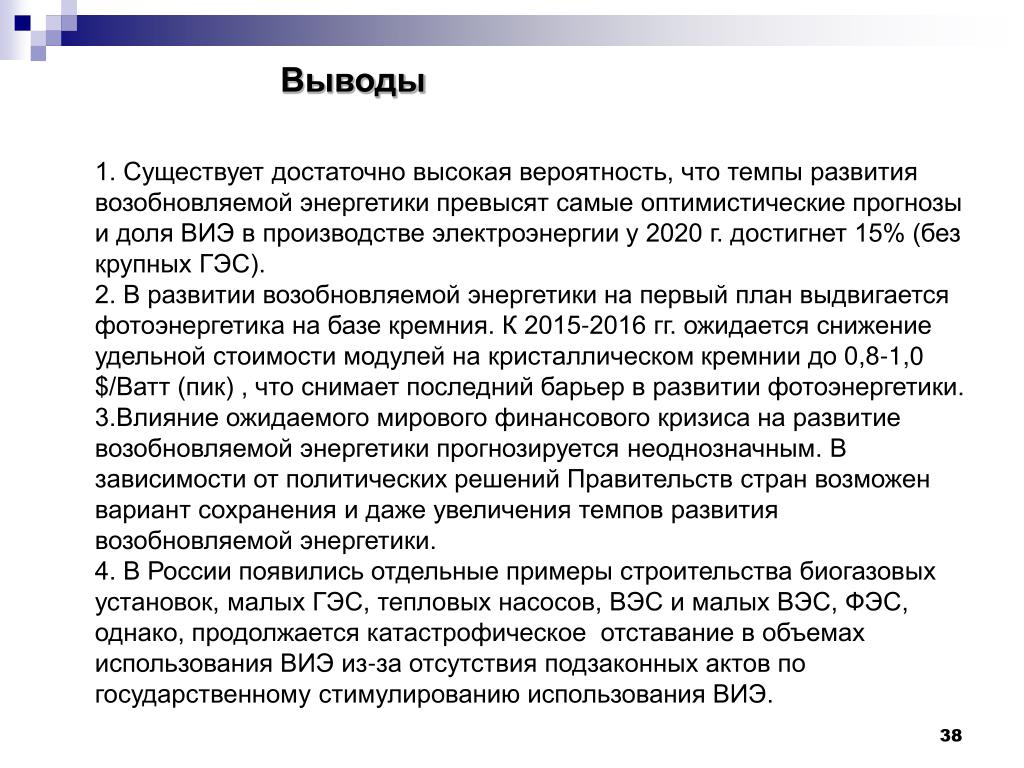

  38. Выводы 1. Существует достаточно высокая вероятность, что темпы развития возобновляемой энергетики превысят самые оптимистические прогнозы и доля ВИЭ в производстве электроэнергии у 2020 г. достигнет 15% (без крупных ГЭС). 2. В развитии возобновляемой энергетики на первый план выдвигается фотоэнергетика на базе кремния. К 2015-2016 гг. ожидается снижение удельной стоимости модулей на кристаллическом кремнии до 0,8-1,0 $/Ватт (пик) , что снимает последний барьер в развитии фотоэнергетики. 3.Влияние ожидаемого мирового финансового кризиса на развитие возобновляемой энергетики прогнозируется неоднозначным. В зависимости от политических решений Правительств стран возможен вариант сохранения и даже увеличения темпов развития возобновляемой энергетики. 4. В России появились отдельные примеры строительства биогазовых установок, малых ГЭС, тепловых насосов, ВЭС и малых ВЭС, ФЭС, однако, продолжается катастрофическое отставание в объемах использования ВИЭ из-за отсутствия подзаконных актов по государственному стимулированию использования ВИЭ.

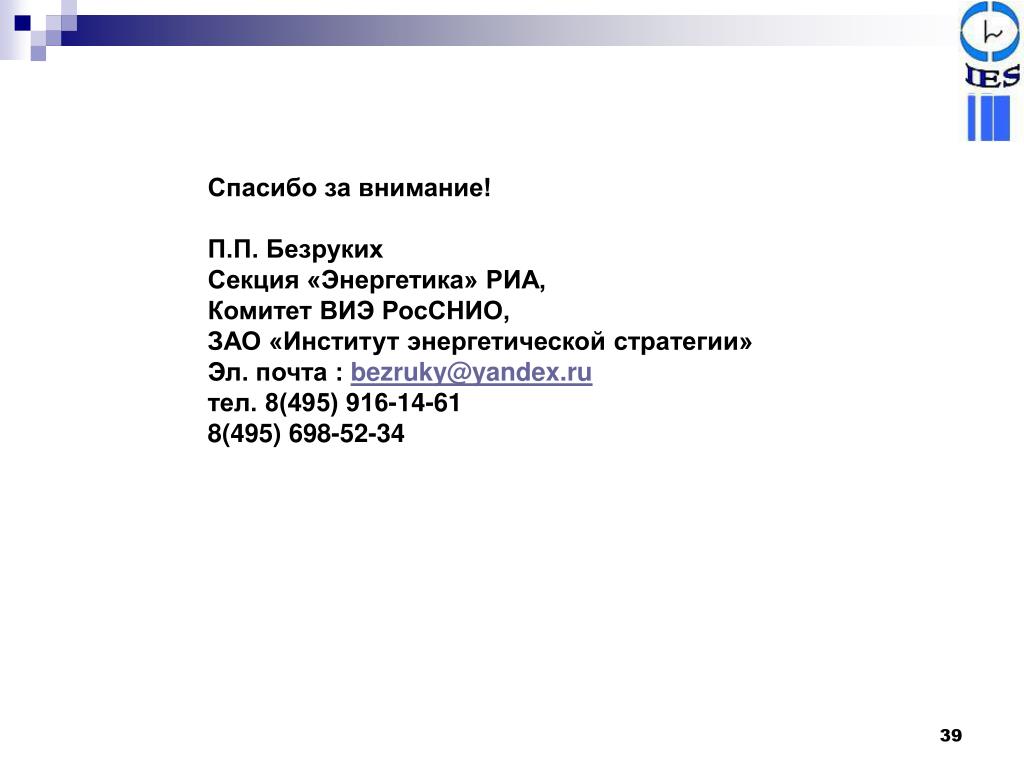

  39. Спасибо за внимание! П.П. Безруких Секция «Энергетика» РИА,Комитет ВИЭ РосСНИО,ЗАО «Институт энергетической стратегии» Эл. почта : bezruky@yandex.ru тел. 8(495) 916-14-61 8(495) 698-52-34
