  1. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais UNIVERSIDADE DO MINHOGuimarães(2005) Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  2. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  3. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais Legenda: 1 - lado do avesso; 2 - lado do direito; 3 - filamento de polipropileno; 4 - fio de algodão. Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

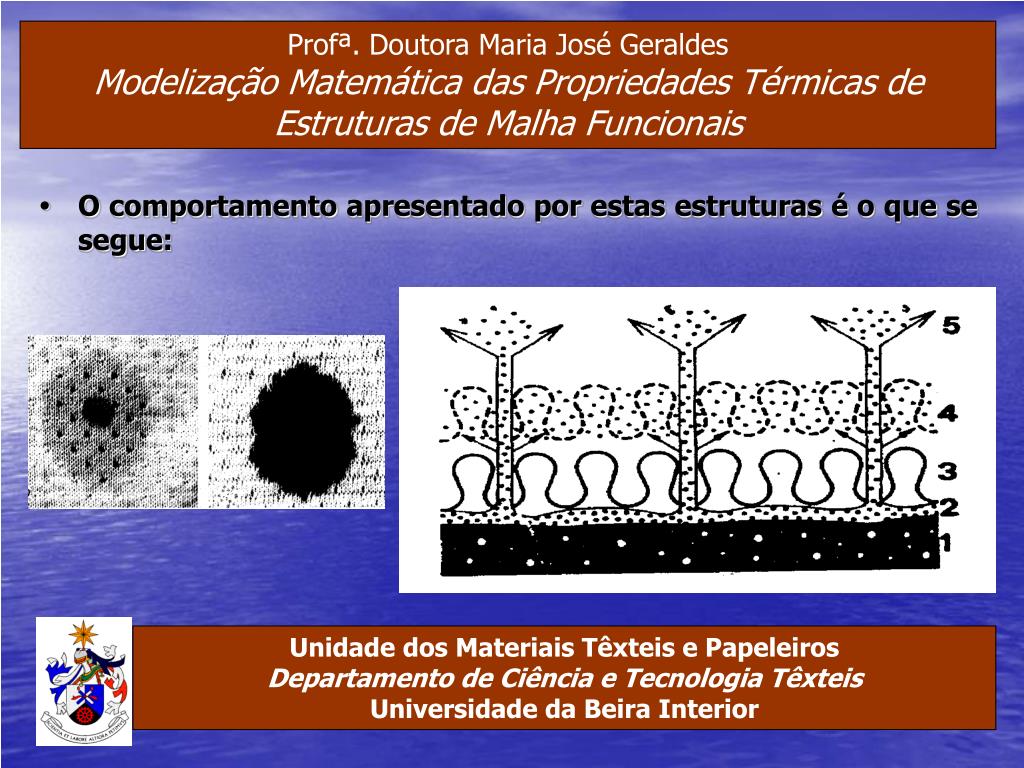

  4. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais • O comportamento apresentado por estas estruturas é o que se segue: Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  5. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais Legenda: 1 - Camada de absorção; 2 - Camada de separação; 3 - Canais de sucção. Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  6. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  7. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais • O conforto é actualmente, um dos aspectos mais procurados quando se compra e usa determinado tipo de vestuário. Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  8. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais • O CONFORTO TOTAL do vestuário inclui a componente sensorial, a componente termofisiológica, e a componente psicológica (cor, tamanho, design). • Segundo o I.H.V. sendo: - Conforto total; - Conforto sensorial; - Confortotermofisiológico. Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  9. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  10. Símbolo Grandezas Relações Unidades h Espessura --- mm  Condutividadetérmica W / m.K r Resistênciatérmica m2 K / W a Difusividade térmica m2/s b Absortividade térmica q Fluxo de calor W/m2 Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  11. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais O fenómeno de transferência de calor na natureza, apresenta três componentes: • Condução; • Radiação; • Convecção. Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  12. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais Segundo Farnworth, para camadas têxteis comuns e compactas (tecidos e malhas), a convecção livre num espaço fechado não apresenta um valor significativo, pelo que: Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  13. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais No aparelho Alambeta, rad não tem expressão, sendo considerado aproximadamente nulo, dada as placas de medição do aparelho estarem revestidas por um verniz de ouro. Em tecidos e malhas, o valor percentual de rad é aproximadamente 20%, para uma emissividade de aproximadamente 0,9. No Alambeta, em que a emissividade é de 0,2, a quantidade de calor transferida por radiação é aproximadamente 4%.  valor residual, pelo que no desenvolvimento do modelo térmico ir-se-á menosprezar o efeito da componente radiação; Todo o espaço molhado da malha está completamente saturado; Considera-se o estado estacionário e não o dinâmico, onde existe a influência de um elevado número de parâmetros (pressão de contacto). Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

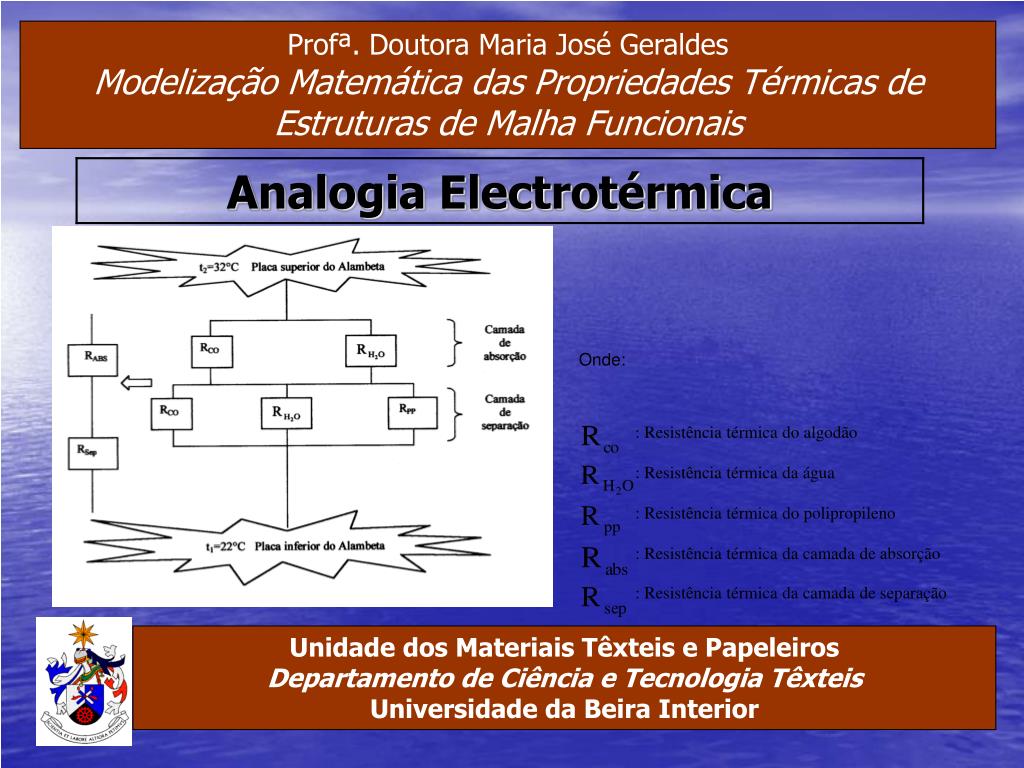

  14. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais Onde: : Resistênciatérmica do algodão : Resistênciatérmicadaágua : Resistênciatérmica do polipropileno : Resistênciatérmicadacamada de absorção : Resistênciatérmicadacamada de separação Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

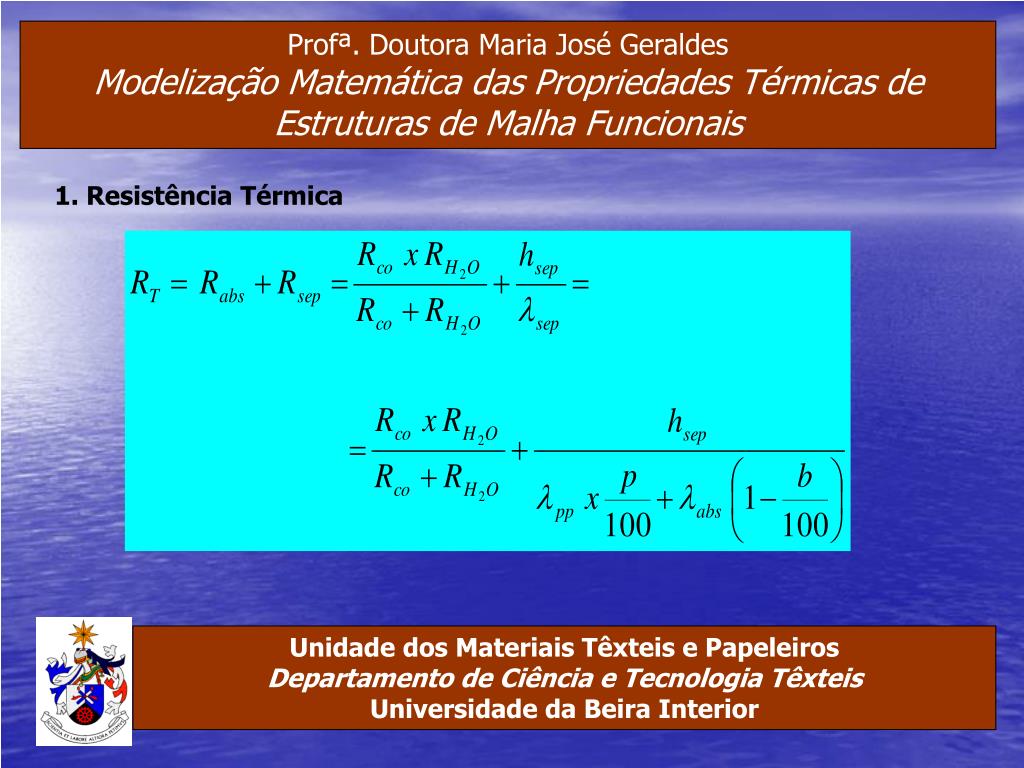

  15. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais 1. ResistênciaTérmica Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  16. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais 2. Condutividade Térmica 3. Absortividade Térmica Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  17. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  18. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  19. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  20. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais 1. Absortividade Térmica Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

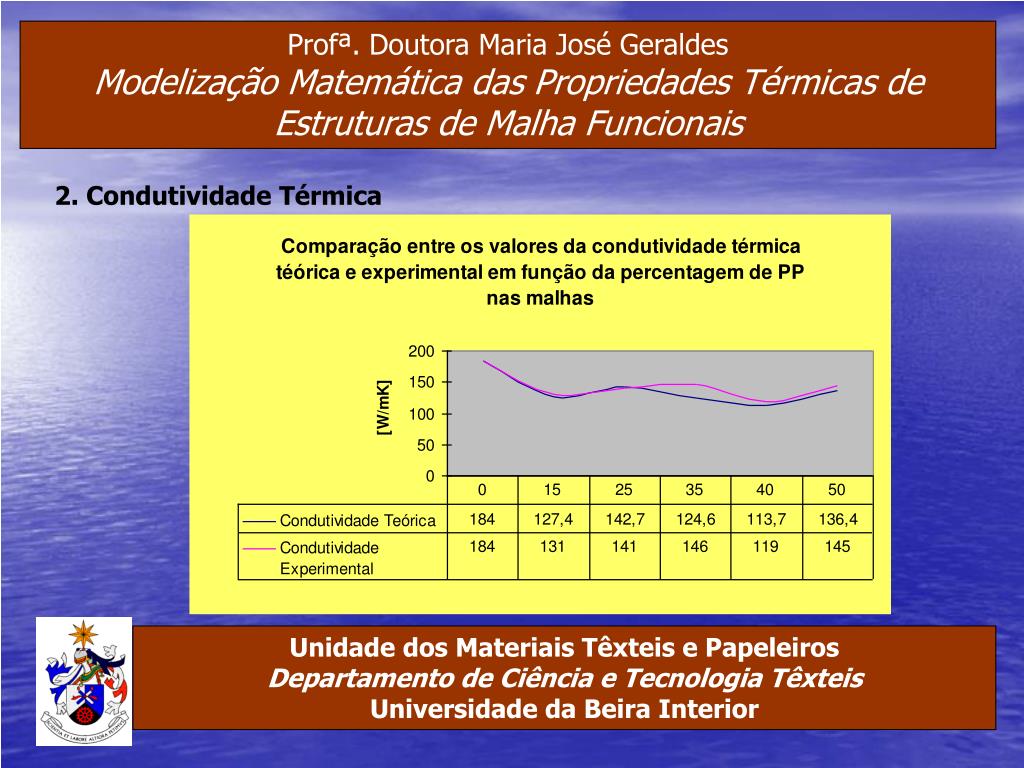

  21. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais 2. CondutividadeTérmica Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  22. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais 3. ResistênciaTérmica Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  23. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior

  24. Profª. Doutora Maria José Geraldes Modelização Matemática das Propriedades Térmicas de Estruturas de Malha Funcionais A modelização teórica do comportamento das principais propriedades térmicas efectuada neste trabalho de investigação, com base nos pressupostos mencionados permitiu obter um conjunto de três novas equações, que para as condições referidas, reproduzem com uma grande aproximação o comportamento das grandezas termofísicas mencionadas. O estudo comparativo efectuado para a validação do modelo, revelou concludentemente que os valores analiticamente previstos com base nestas equações, eram muito aproximados aos valores experimentalmente obtidos, pelo que é possível afirmar que a utilização deste modelo para extracção de conclusões e para o desenvolvimento de artigo funcionais, se apresenta com elevado nível de fiabilidade e rigor científico. Unidade dos Materiais Têxteis e Papeleiros Departamento de Ciência e Tecnologia Têxteis Universidade da Beira Interior
