  1. ALIRAN PERMUKAAN/LIMPASAN Adhi Muhtadi Teknik Sipil Univ NAROTAMA Surabaya 2009

  2. Dalam siklus hidrologi: Air hujan sebagian: • Meresap ke dalam tanah • Mengalir di atas permukaan tanah sbg aliran permukaan (surface run off)

  3. Pendapat Boyd (1939): • Bilahujanturunsetelahmusimkering, • Hujanygturunsebagianbesardigunakanutkdeficiency, mis: interception, depression storage, surface detention, infiltrasi, soil moisture, ground water recharge • Aliranpermukaankecil • Bilahujantelahkontinyu, • Aliranpermukaanakanmembesar • Bilahujanberkurang, mkakantjddeficiency kembali

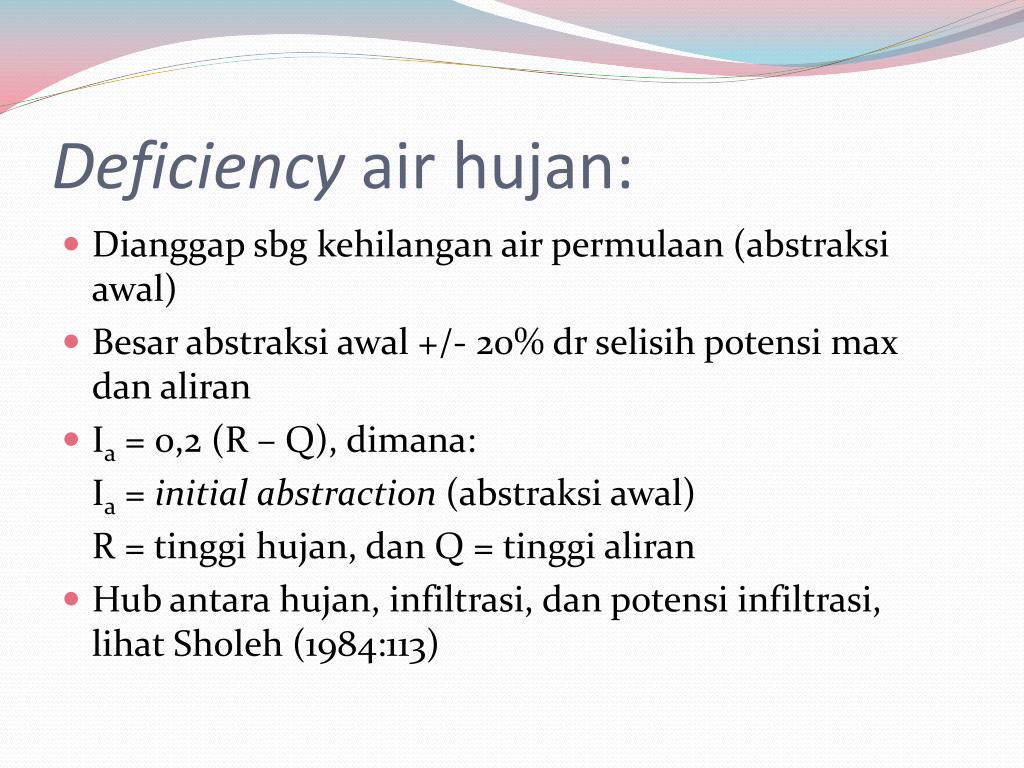

  4. Deficiency air hujan: • Dianggap sbg kehilangan air permulaan (abstraksi awal) • Besar abstraksi awal +/- 20% dr selisih potensi max dan aliran • Ia = 0,2 (R – Q), dimana: Ia = initial abstraction (abstraksi awal) R = tinggi hujan, dan Q = tinggi aliran • Hub antara hujan, infiltrasi, dan potensi infiltrasi, lihat Sholeh (1984:113)

  5. Hidrograf Aliran Permukaan • Merupakan hasil pengukuran debit pd sta hidrometri • Memberikan gamb menyeluruh ttg: karakter (sifat fisiografis) dr daerah aliran, & iklim Debit aliran yg digamb dlm hidrograf tdr atas 3: • Aliran permukaan (surface run off) aliran langsung • Aliran antara (inter flow) (direct run off) • Aliran dasar /limpasan dr air tanah (base flow)

  6. Hidrograf base flow • Bila tdk tjd hujan, mk tdk ada limpasan permuk ke sungai • Kalau ada aliran di sungai berarti kontribusi aquifer • Hidrograf base flow diibaratkan pengosongan bejana • Qt = Q0 . e- α.t , dimana: Qt = debit pd waktu akhir t Q0 . = debit pd awal periode e= bilangan alam (=2,71828…) α = koefisien aquifer

  7. Pendapat Linsley et.al: Pemisahan base flow melalui pendekatan fixed based length method adl: • N = A 0,2 dimana: N = juml hari utk memisahkan base flow A = luas daerah dlm mil2 • Reff = VDRO/A, dimana: Reff = hujan efektif (excess rainfall) VDRO = vol aliran langsung (vol direct run off) A = luas daerah aliran (catchment area)

  8. +/- Base Flow influent stream Effluent stream • Tdp kemungkinan tjd aliran air sungai msk ke dlm tanah • Bila sungai banjir • Mat <<< muka air banjir • Base flow --- • Bila air tanah msk ke dlm sungai • Mat >>> muka air sungai (normal) • Baseflow +++

  9. 3 jenis sungai: • Ephemeral stream • Intermitten stream • Perennial stream

  10. Ephemeral stream • Sungai mengalir hanya saat hujan saja • Mat selalu berada di bwh sungai

  11. Intermitten Stream • Sungai mengalir selama musim hujan • Selama musim kering sungai tidak mengalir • Mat berada di bawah sungai pd musim kemarau • Mat di atas dasar sungai pd musim hujan

  12. Perennial stream • Sungai mengalir sepanjang tahun • Mat tidak pernah berada di bwh sungai

  13. Hidrografsegitiga (Sholeh,117-120) Persamaanhidrografrasional: • bilatr = Tc: Qp = 0,2085 . I . A • Bilatr > Tc: Qp = α. I . A • Bilatr < Tc: Qp = 0,417 . α. I . A . tr/(tr + 2 tp) Qp = debit puncak (m3/dtk) α = koefpengaliran I = intensitashujan (mm/jam) A = luasdaerahaliran (km2) tr = waktuhujanefektif Tc = ½ waktualirandasar

  14. TERSEDIANYA ALIRAN PERMUK UTK PEMAKAIAN Adhi Muhtadi Teknik Sipil Univ NAROTAMA Surabaya 2009

  15. Manfaat air permukaan (sungai): • Irigasi • Pengairan • Penyediaan air bersih • PLTA • Rekreasi • Perikanan • dll

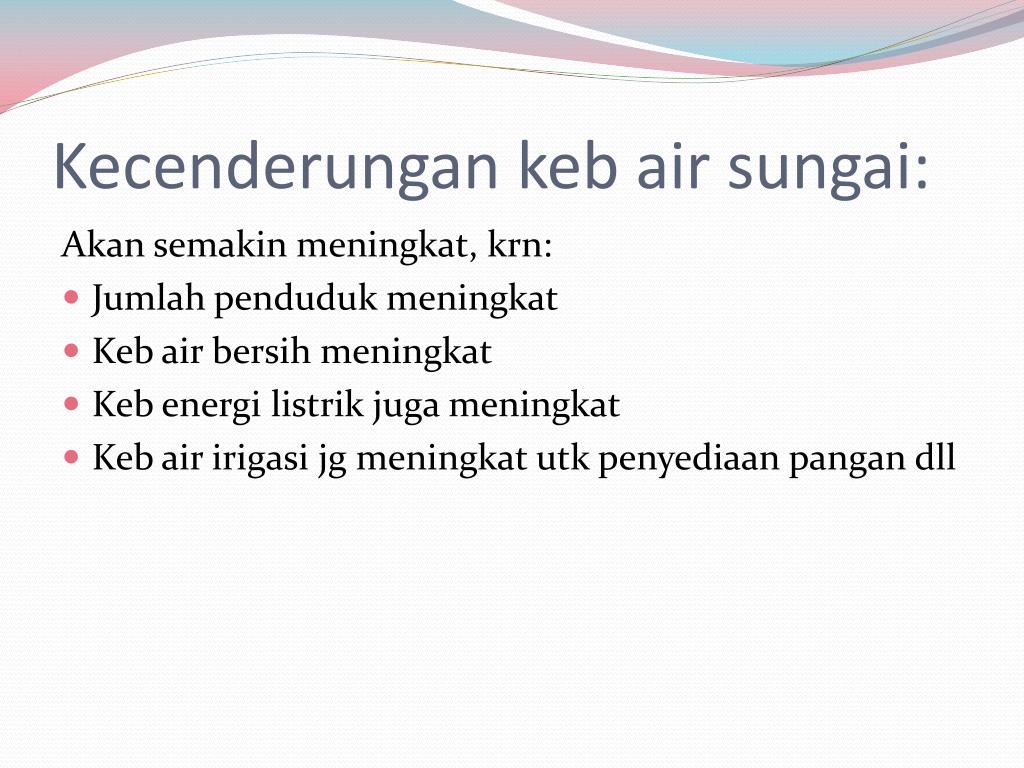

  16. Kecenderungan keb air sungai: Akan semakin meningkat, krn: • Jumlah penduduk meningkat • Keb air bersih meningkat • Keb energi listrik juga meningkat • Keb air irigasi jg meningkat utk penyediaan pangan dll

  17. Duration Curve • Kurvaygmenunjukkankapantjdnyabesaran debit dalamsuatualiransungai • Sumbu x = debit (m3/dtk), sumbu Y = waktu (%) • Lihatgambar 12.1 Sholehhal 155 • Debit a m3/dtktjdsepanjangtahundgn t=100% • Debit b m3/dtktjdhanya ½ tahundgn t=50% bukanberarti debit tsbtjd berturut2 selama ½ thn, ttpkejadiannyaselama ½ tahun • Lihatgbr 12.2, luasandibwhkurvamrpkvolditampungsedangkandiataskurvavoldilepas, dan b m3/dtkmrpkdebit andalan

  18. Pembuatan duration curve: • Memerlukan data debit harian, mingguan, bulanan selama periode ttt • Dilihat juml kejadian dr suatu debit yg dpt disamai/dilampaui • Disusun % kejadiannya • Diperoleh gambaran duration curvenya
