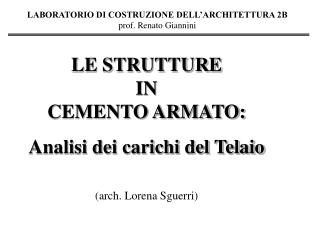

LABORATORIO DI COSTRUZIONE DELL’ARCHITETTURA 2Bprof. Renato Giannini

LE STRUTTURE IN CEMENTO ARMATO:

Analisi dei carichi del Telaio

(arch. Lorena Sguerri)

slide2

LABORATORIO DI COSTRUZIONE DELL’ARCHITETTURA 2B

Analisi dei carichi del telaio

In teoria, il telaio è una struttura tridimensionale che, per semplicità, nell’ambito di questa esercitazione, sarà scomposto in una serie di telai piani. In qualche modo, però, è necessario tenere conto dell’interazione del telaio piano in esame con le strutture trasversali.

Per questo motivo, oltre a calcolare l’entità dei carichi distribuiti lungo le travi del telaio piano, bisogna considerare anche i carichi che le travi trasversali trasmettono ai pilastri e applicarli, a quest’ultimi, come carichi concentrati puntiformi.

slide3

LABORATORIO DI COSTRUZIONE DELL’ARCHITETTURA 2B

Analisi dei carichi: travi T1-9 e T1-10

slide4

LABORATORIO DI COSTRUZIONE DELL’ARCHITETTURA 2B

Analisi dei carichi: Pilastri 1-5-9, Piano primo

slide5

LABORATORIO DI COSTRUZIONE DELL’ARCHITETTURA 2B

Analisi dei carichi: travi T2-9 e T2-10

slide6

LABORATORIO DI COSTRUZIONE DELL’ARCHITETTURA 2B

Analisi dei carichi: Pilastri 1-5-9, Piano copertura

slide7

LABORATORIO DI COSTRUZIONE DELL’ARCHITETTURA 2B

Analisi dei carichi: combinazioni

Combinazioni di carico:

- A “scacchiera” per ottenere i massimi momenti in campata.

- Distribuito “ovunque” per ottenere i massimi momenti ai nodi e il massimo sforzo normale sui pilastri.
