Planlægning af mængdeudtaget

Udbudsmaterialet/ Tilbudsgrundlag. Tilbudslister. Planlægning af mængdeudtaget. Materialet granskes, så der er en forståelse for hvad der skal bygges, samt for at sikre, at alle dokumenter er modtaget.

orrin
Download Presentation

Planlægning af mængdeudtaget

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

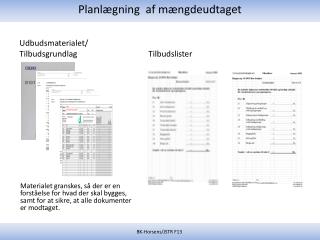

  1. Udbudsmaterialet/ Tilbudsgrundlag Tilbudslister Planlægning af mængdeudtaget Materialet granskes, så der er en forståelse for hvad der skal bygges, samt for at sikre, at alle dokumenter er modtaget. BK-Horsens/JSTR F13

  2. Materialet skal nedbrydes i aktiviteter som skal følge den rækkefælge, som du påtænker at bygge huset efter. Defineret ved et område eller en bestemt type arbejde. Muldafrømning kan være en etape. Elevatorgrube støbning kan være en etape. 1. Etaper: Defineres ved en del aktivitet/ en uafhængig proces i etapen. 2. Takter: Muldrømning for bygning. En fundaments støbning på 8-16meter. Fundaments typer. Regnvandsledninger. Brønde. 3. Typer: Defineres ved bygningsdelens type. Der kan være flere typer i en takt. Planlægning af mængdeudtaget 4. Positioner: Tilbudslisten kan ”tvinge” din til at lave yderligere inddeling. Punkt fundamenter på indv. og udv. fundanmenter. Pos. Det er punkterne fra TBL, tilbudslisten. BK-Horsens/JSTR F13

  3. Typer F1 1.1.1 Pos 4.2 Takt 1.1 Typer PF7 1.1.2 Pos 4.3 Pos 4.1 Etaper 1 Typer F9 1.1.3 Pos 4.1 Under takt 1.2.1.1 Typer F3 1.2.1 Under takt 1.2.1.2 Takt 1.2 Pos 4.2 Typer F8 1.2.2 Pos 4.1 Typer F9 1.2.3 Pos 4.1 Planlægning af mængdeudtaget Typer F9 1.2.3 Pos 4.1 Takt 2.1 Positioner: 4.1 udv. 4.2 indv. 4.3 punkt 4.4 bund 4.5 væg Typer F8 1.2.3 Pos 4.1 Etaper 2 Pos 4.2 Typer F19 2.2.3 Takt 2.2 OVS. BK-Horsens/JSTR F13

  4. F8 Principper for farver på en fundamentsplan.Planen inddeles i etaper, takter, typer og posDet kan blive nødvendigt at tegne op af flere om-gange for at danne siget overblik. F9 F1 FUK 7,10 FUK 6,50 F1 F9 FUK 6,50 PF7 Planlægning af mængdeudtaget F1 F9 F8 Positioner: 4.1 udv. 4.2 indv. 4.3 punkt 4.4 bund 4.5 væg FUK 6,50 FUK 7,10 F3 F3 F9 FUK 7,10 F19 BK-Horsens/JSTR F13

  5. Indtastning i mængde ark. Længde Bredde Tykkelse m2 kg m3 lbm Stk. Etaper takter Her skrives Byg-ningsdels typen. Her skrives Takt nr. Hvilket område opmåles Planlægning af mængdeudtaget Her skrives Etape nr. Her skrives pos. Fra TBL Positioner BK-Horsens/JSTR F13
