slide1

주소 변환 함수

Network Lab.

김 성 준

한남대학교 컴퓨터공학과 컴퓨터 네트워크 실험실

slide2

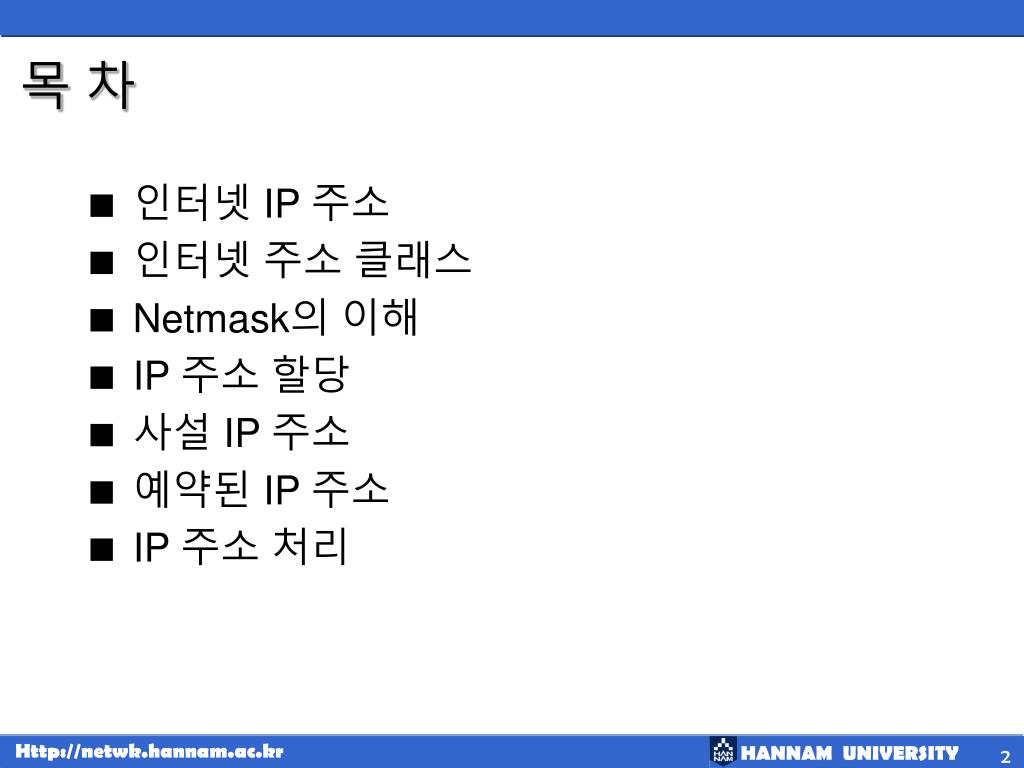

목 차
  • 인터넷 IP 주소
  • 인터넷 주소 클래스
  • Netmask의 이해
  • IP 주소 할당
  • 사설 IP 주소
  • 예약된 IP 주소
  • IP 주소 처리
slide3

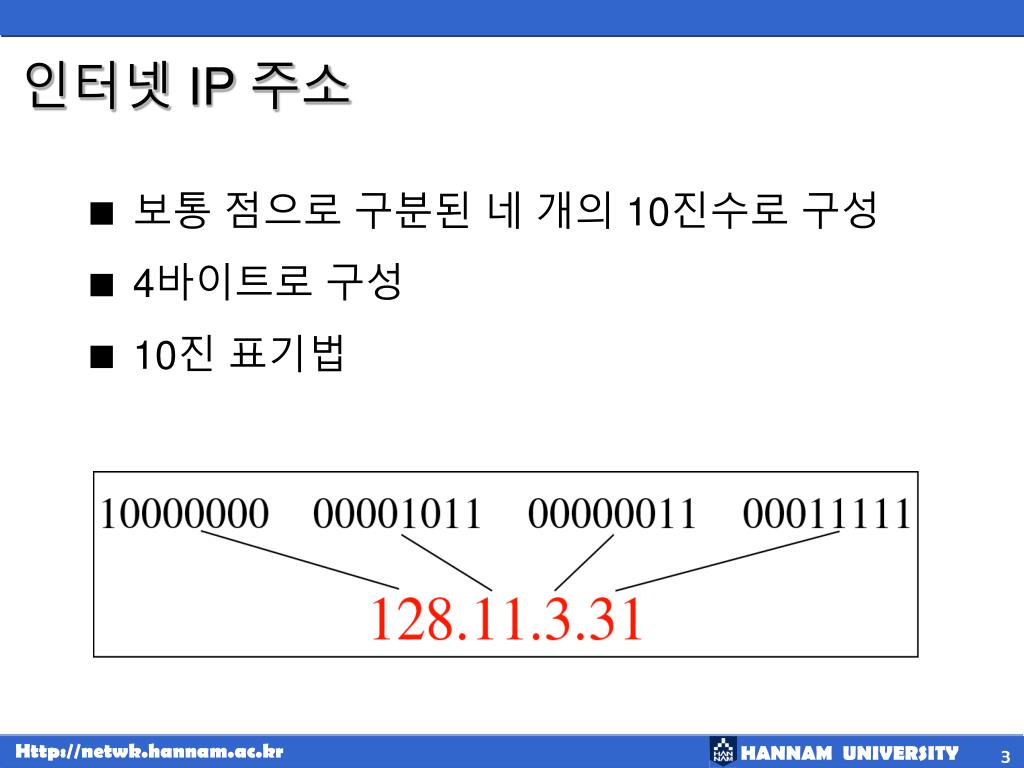

인터넷 IP 주소
  • 보통 점으로 구분된 네 개의 10진수로 구성
  • 4바이트로 구성
  • 10진 표기법
slide4
인터넷 주소 클래스
  • 인터넷 주소의 구성
    • 네트워크 주소(Netid)
      • 호스트가 연결되어 있는 네트워크 확인
    • 호스트 주소(Hostid)
      • 네트워크의 호스트 중에 하나의 특정 호스트 확인

Netid

Hostid

Class

type

slide5
인터넷 주소 클래스
  • 인터넷 주소 클래스
slide6
인터넷 주소 클래스(계속)
  • 인터넷 주소 클래스
slide7

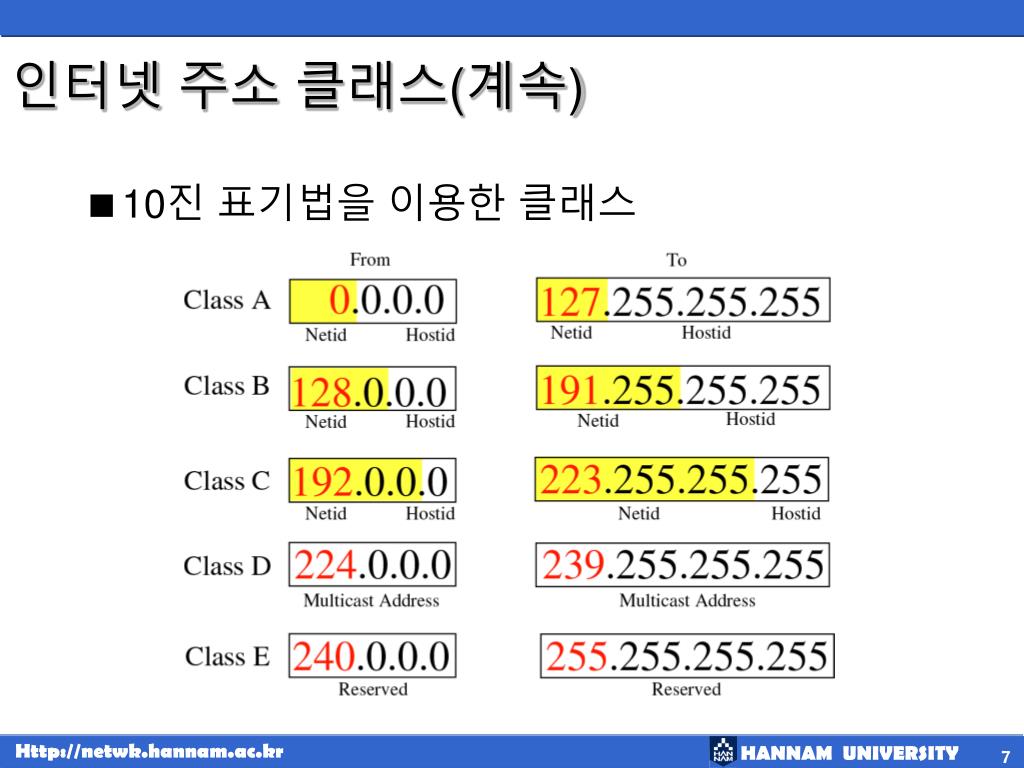

인터넷 주소 클래스(계속)
  • 10진 표기법을 이용한 클래스
netmask

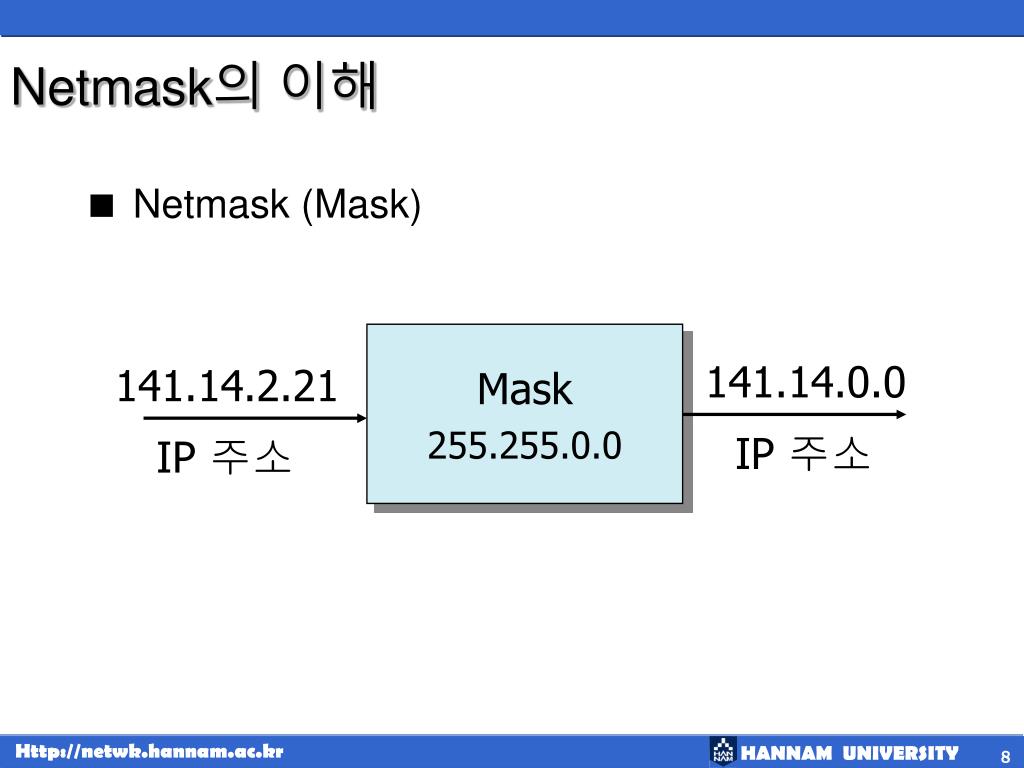

Netmask의 이해
  • Netmask (Mask)

Mask

255.255.0.0

141.14.0.0

141.14.2.21

IP 주소

IP 주소

netmask1
Netmask의 이해 (계속)
  • netmask를 적용하여 네트워크 주소 산출
netmask2

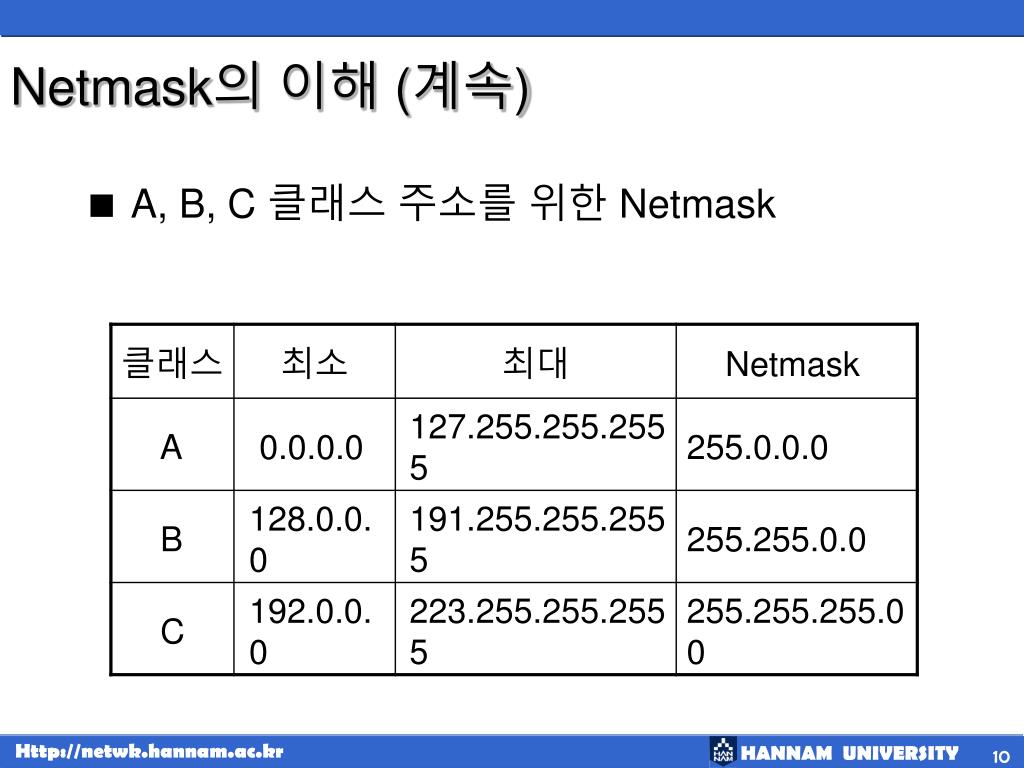

Netmask의 이해 (계속)
  • A, B, C 클래스 주소를 위한 Netmask
netmask3
Netmask의 이해 (계속)
  • 예제 3.1 (netmask.c)

예제 IP 초기화 address[]

adr_inet 초기화

최상위 바이트 검사

결과 출력

netmask4
Netmask의 이해 (계속)
  • 참고 사항
  • sockaddr_in 구조체

struct sockaddr_in {

short sin_family;

u_short sin_port;

struct in_addr sin_addr;

}

  • in_addr 구조체

struct in_addr {

u_long s_addr;

}

  • Address Family

#define AF_UNSPEC PF_UNSPEC

#define AF_LOCAL PF_LOCAL

#define AF_UNIX PF_UNIX

#define AF_INET PF_INET

  • Protocol Family

#define PF_UNSPEC 0

/* Unspecified. */

#define PF_LOCAL 1

/* Local to host */

#define PF_UNIX PF_LOCAL

/* Old BSD name for PF_LOCAL. */

#define PF_INET 2

/* IP protocol family. */

netmask5

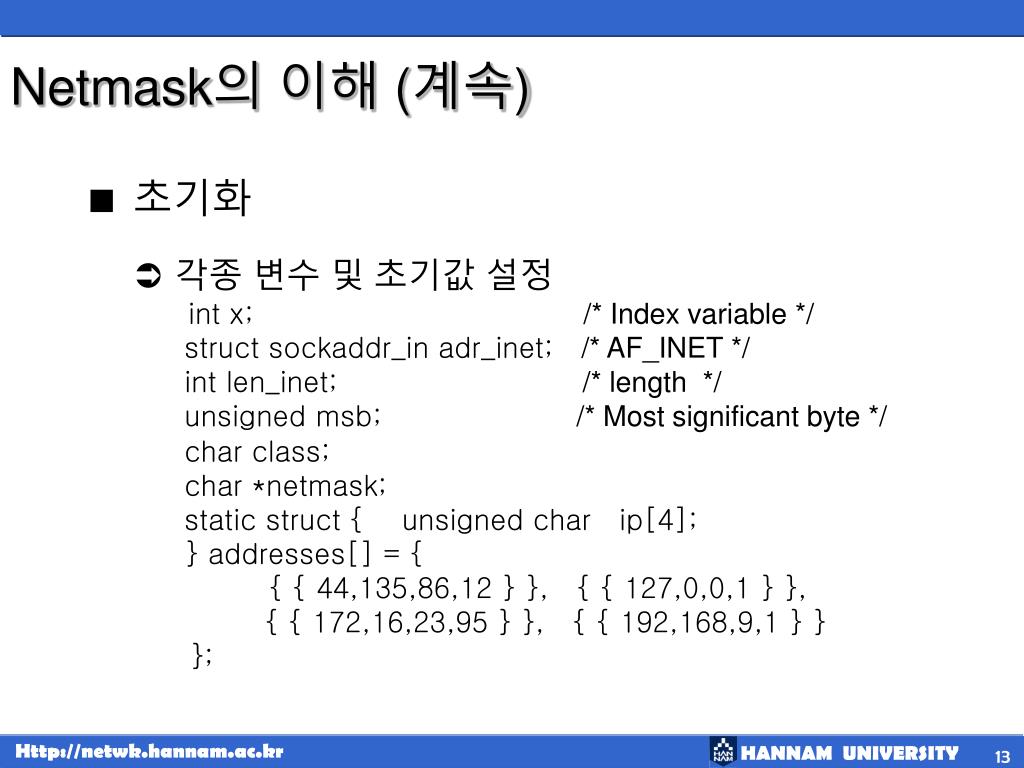

Netmask의 이해 (계속)
  • 초기화
    • 각종 변수 및 초기값 설정

int x; /* Index variable */

struct sockaddr_in adr_inet; /* AF_INET */

int len_inet; /* length */

unsigned msb; /* Most significant byte */

char class;

char *netmask;

static struct { unsigned char ip[4];

} addresses[] = {

{ { 44,135,86,12 } }, { { 127,0,0,1 } },

{ { 172,16,23,95 } }, { { 192,168,9,1 } }

};

netmask6

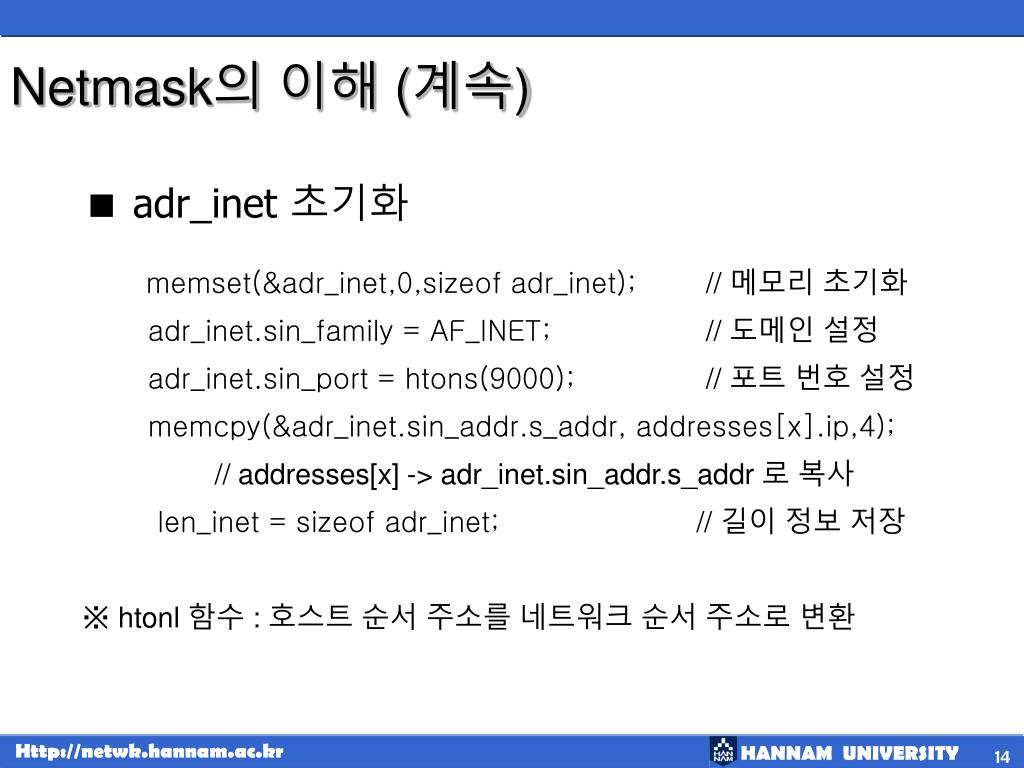

Netmask의 이해 (계속)
  • adr_inet 초기화

memset(&adr_inet,0,sizeof adr_inet); // 메모리 초기화

adr_inet.sin_family = AF_INET; // 도메인 설정

adr_inet.sin_port = htons(9000); // 포트 번호 설정

memcpy(&adr_inet.sin_addr.s_addr, addresses[x].ip,4);

// addresses[x] -> adr_inet.sin_addr.s_addr 로 복사

len_inet = sizeof adr_inet;// 길이 정보 저장

※ htonl 함수 : 호스트 순서 주소를 네트워크 순서 주소로 변환

netmask7

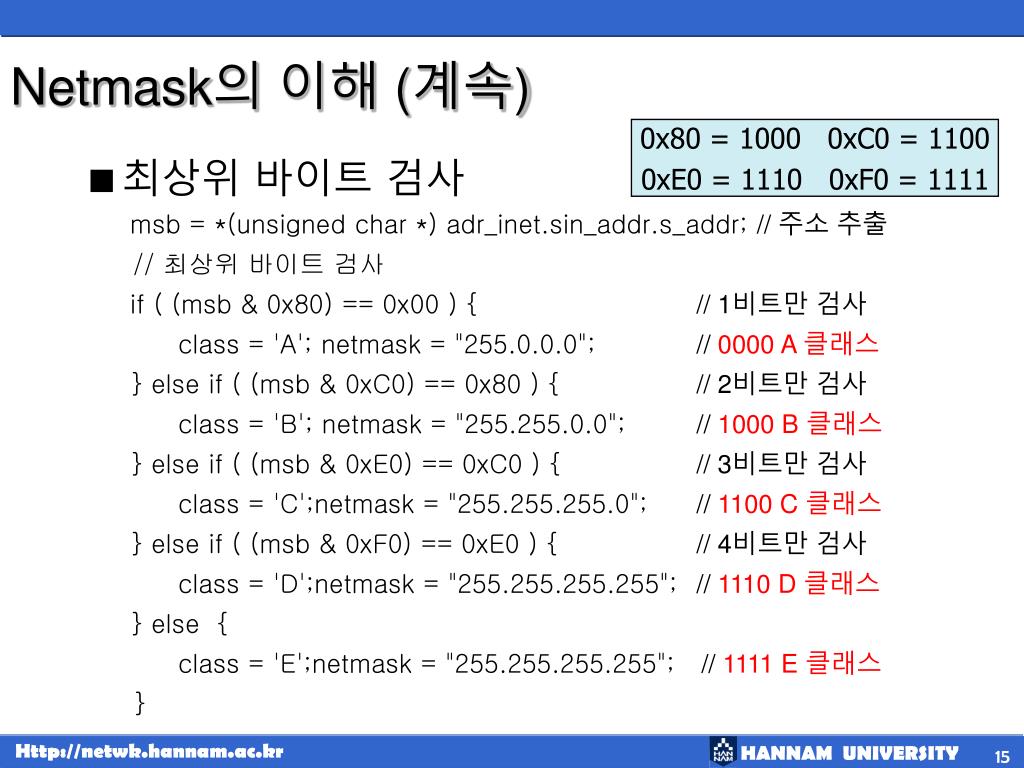

Netmask의 이해 (계속)

0x80 = 1000 0xC0 = 1100

0xE0 = 1110 0xF0 = 1111

  • 최상위 바이트 검사

msb = *(unsigned char *) adr_inet.sin_addr.s_addr; // 주소 추출

// 최상위 바이트 검사

if ( (msb & 0x80) == 0x00 ) { // 1비트만 검사

class = 'A'; netmask = "255.0.0.0"; // 0000 A 클래스

} else if ( (msb & 0xC0) == 0x80 ) { // 2비트만 검사

class = 'B'; netmask = "255.255.0.0"; // 1000 B 클래스

} else if ( (msb & 0xE0) == 0xC0 ) { // 3비트만 검사

class = 'C';netmask = "255.255.255.0"; // 1100 C 클래스

} else if ( (msb & 0xF0) == 0xE0 ) { // 4비트만 검사

class = 'D';netmask = "255.255.255.255"; // 1110 D 클래스

} else {

class = 'E';netmask = "255.255.255.255"; // 1111 E 클래스

}

netmask8

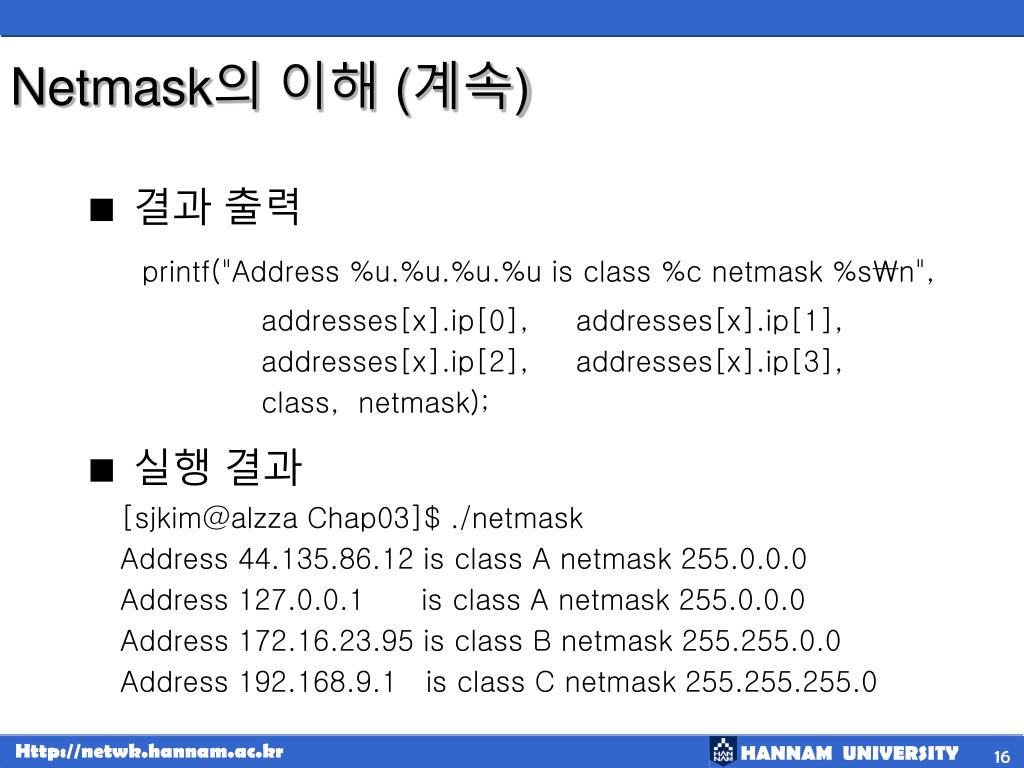

Netmask의 이해 (계속)
  • 결과 출력

printf("Address %u.%u.%u.%u is class %c netmask %s\n",

addresses[x].ip[0], addresses[x].ip[1],

addresses[x].ip[2], addresses[x].ip[3],

class, netmask);

  • 실행 결과

[sjkim@alzza Chap03]$ ./netmask

Address 44.135.86.12 is class A netmask 255.0.0.0

Address 127.0.0.1 is class A netmask 255.0.0.0

Address 172.16.23.95 is class B netmask 255.255.0.0

Address 192.168.9.1 is class C netmask 255.255.255.0

slide17
IP 주소 할당
  • 3개의 클래스 (A, B, C) 클래스 신청 가능
  • Netid를 부여 받아 Hostid 발급
  • interNIC
  • www.nic.org
  • 한국(www.krnic.or.kr)
slide18

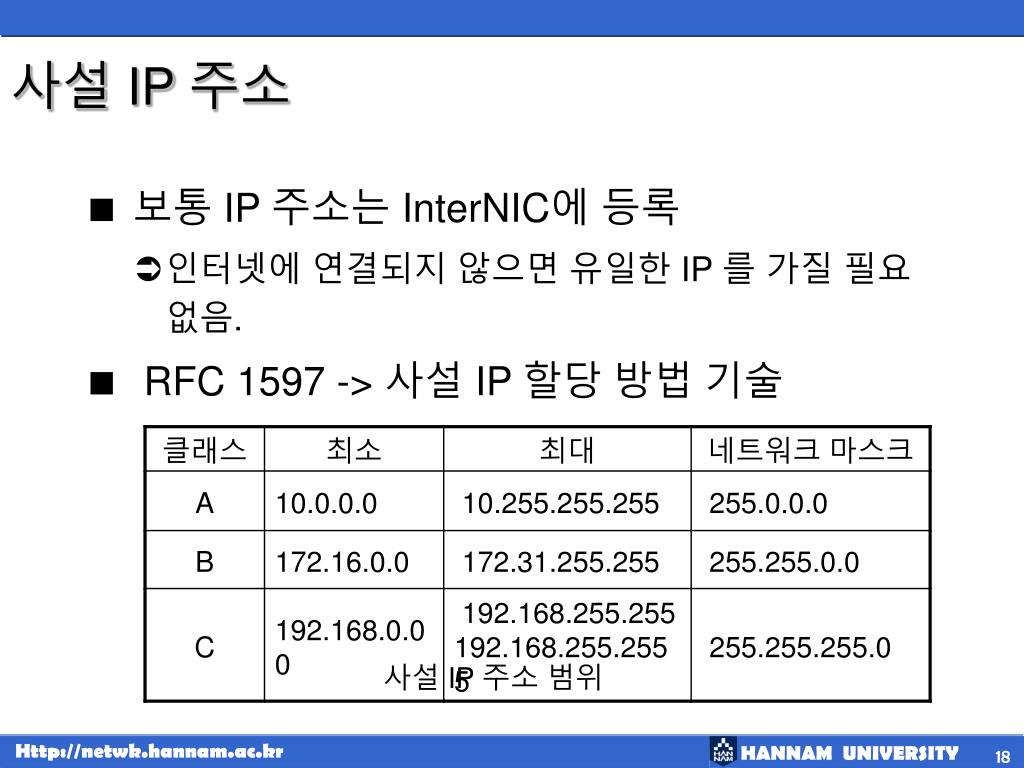

사설 IP 주소
  • 보통 IP 주소는 InterNIC에 등록
    • 인터넷에 연결되지 않으면 유일한 IP 를 가질 필요 없음.
  • RFC 1597 -> 사설 IP 할당 방법 기술

사설 IP 주소 범위

slide19
예약된 IP 주소
  • 특정 목적을 위해 미리 예약된 IP 주소
  • RFC 1166 – INTERNET NUMBERS
    • 예약된 IP 주소들을 나열
  • AMPRNET(The Amateur Radio Internet)
slide20

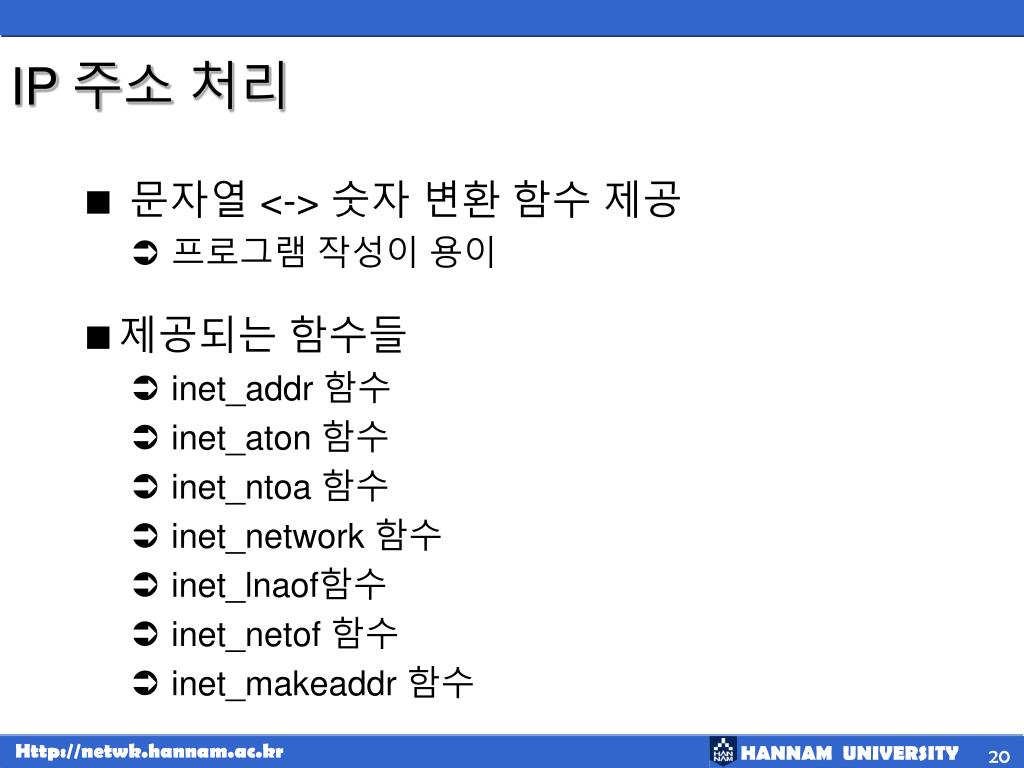

IP 주소 처리
  • 문자열 <-> 숫자 변환 함수 제공
    • 프로그램 작성이 용이
  • 제공되는 함수들
    • inet_addr 함수
    • inet_aton 함수
    • inet_ntoa 함수
    • inet_network 함수
    • inet_lnaof함수
    • inet_netof 함수
    • inet_makeaddr 함수
ip inet addr 3

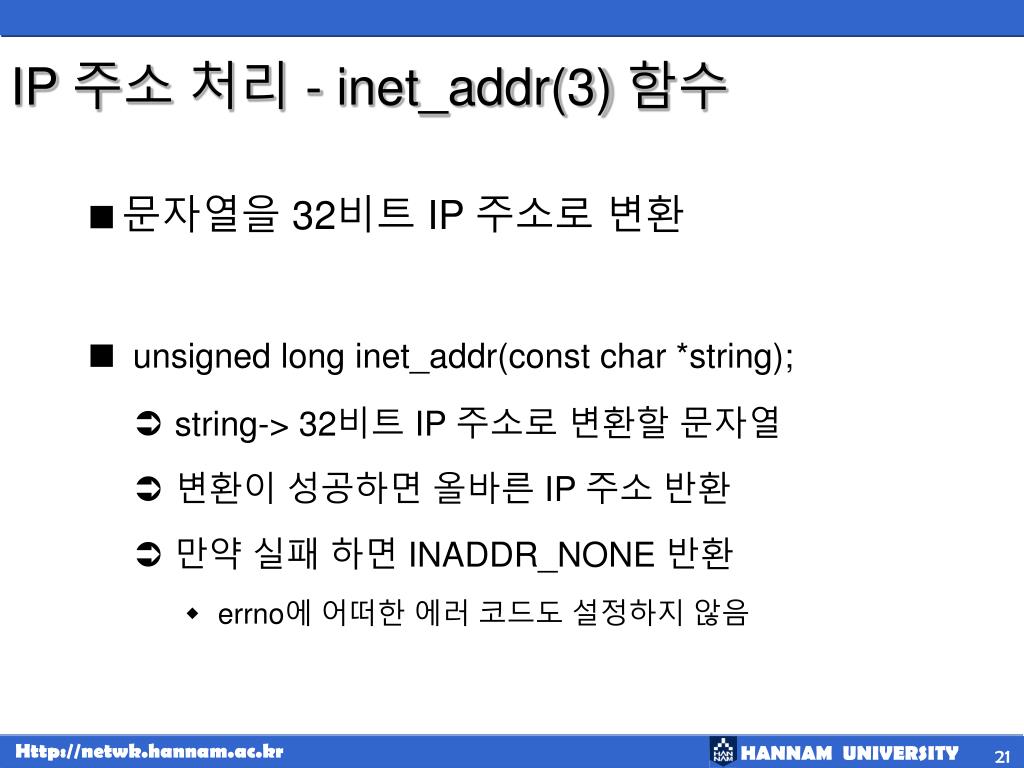

IP 주소 처리 - inet_addr(3) 함수
  • 문자열을 32비트 IP 주소로 변환
  • unsigned long inet_addr(const char *string);
    • string-> 32비트 IP 주소로 변환할 문자열
    • 변환이 성공하면 올바른 IP 주소 반환
    • 만약 실패 하면 INADDR_NONE 반환
      • errno에 어떠한 에러 코드도 설정하지 않음
ip inet addr 31

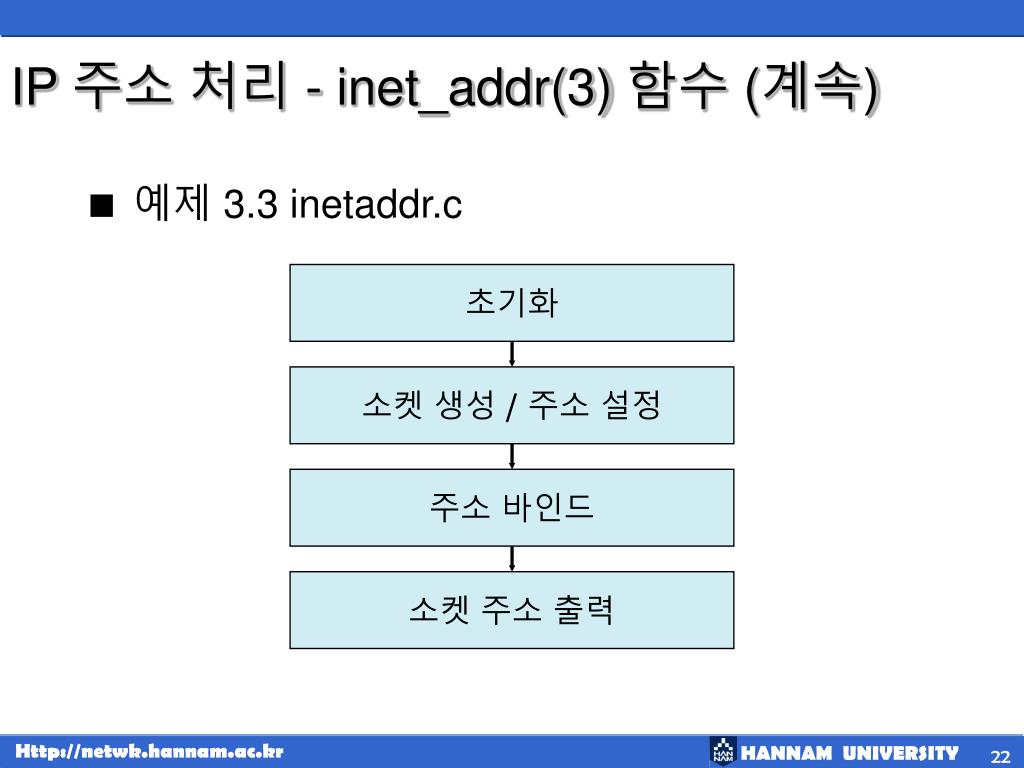

IP 주소 처리 - inet_addr(3) 함수 (계속)
  • 예제 3.3 inetaddr.c

초기화

소켓 생성 / 주소 설정

주소 바인드

소켓 주소 출력

ip inet addr 32
IP 주소 처리 - inet_addr(3) 함수(계속)
  • 초기화

int z;

struct sockaddr_in adr_inet; /* AF_INET */

int len_inet; /* length */

int sck_inet; /* Socket */

  • 소켓 생성

sck_inet = socket(AF_INET,SOCK_STREAM,0);

ip inet addr 33
IP 주소 처리 - inet_addr(3) 함수(계속)
  • 주소 설정

memset(&adr_inet,0,sizeof adr_inet); // 초기화

adr_inet.sin_family = AF_INET; // 도메인 설정

adr_inet.sin_port = htons(9000); // 포트 설정

adr_inet.sin_addr.s_addr = inet_addr("127.0.0.95");

// 주소 설정

  • 주소 바인드

z = bind(sck_inet, (struct ockaddr*)&adr_inet, len_inet);

  • 소켓 주소 출력

system("netstat -pa --tcp 2>/dev/null| grep inetaddr");

ip inet addr 34

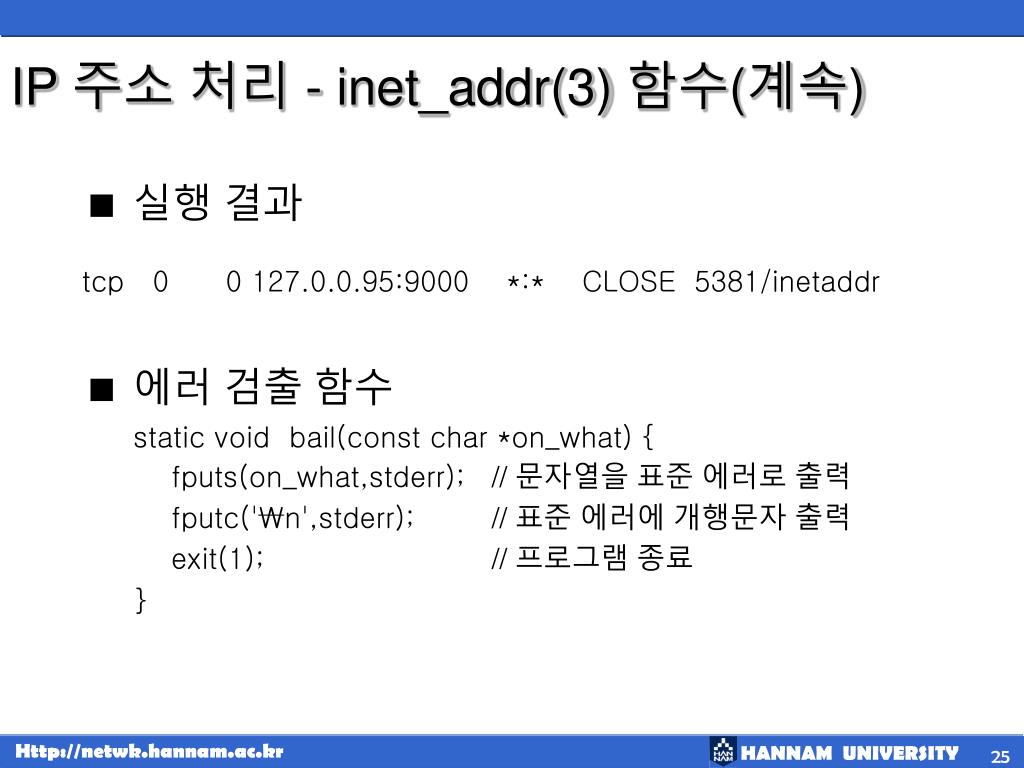

IP 주소 처리 - inet_addr(3) 함수(계속)
  • 실행 결과

tcp 0 0 127.0.0.95:9000 *:* CLOSE 5381/inetaddr

  • 에러 검출 함수

static void bail(const char *on_what) {

fputs(on_what,stderr); // 문자열을 표준 에러로 출력

fputc('\n',stderr); // 표준 에러에 개행문자 출력

exit(1); // 프로그램 종료

}

ip inet aton 3

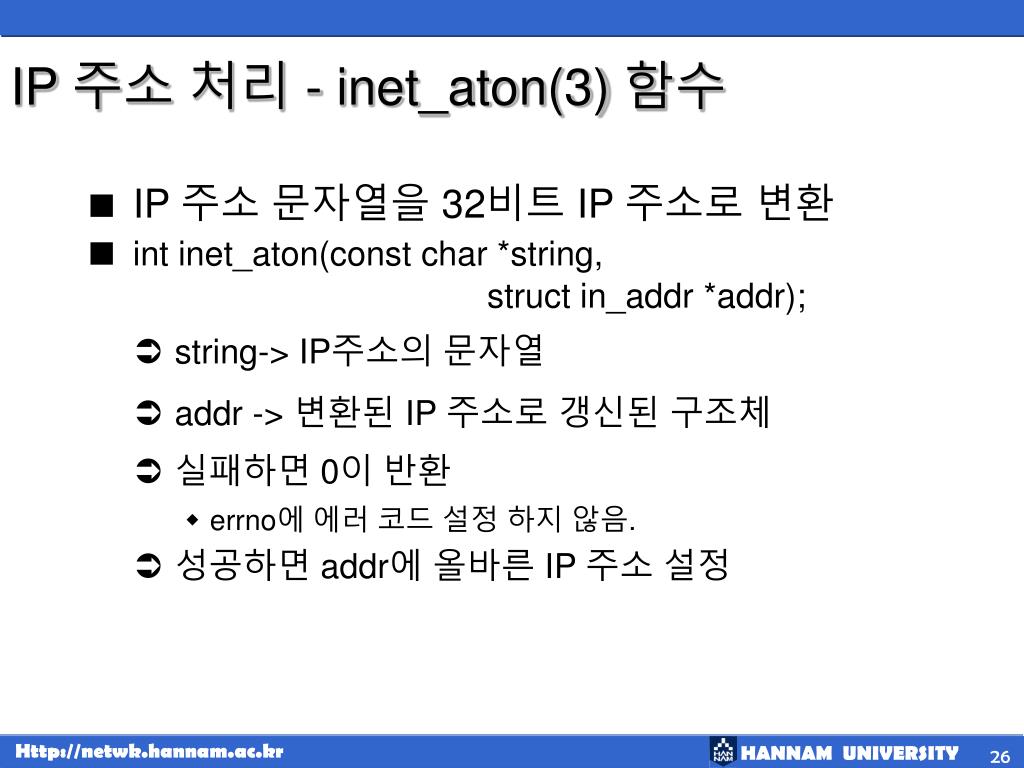

IP 주소 처리 - inet_aton(3) 함수
  • IP 주소 문자열을 32비트 IP 주소로 변환
  • int inet_aton(const char *string,

struct in_addr *addr);

    • string-> IP주소의 문자열
    • addr -> 변환된 IP 주소로 갱신된 구조체
    • 실패하면 0이 반환
      • errno에 에러 코드 설정 하지 않음.
    • 성공하면 addr에 올바른 IP 주소 설정
ip inet aton 31
IP 주소 처리 - inet_aton(3) 함수 (계속)
  • 예제 3.4 inetaton.c

초기화

소켓 생성 / 주소 설정

주소 바인드

소켓 주소 출력

ip inet aton 32
IP 주소 처리 - inet_aton(3) 함수 (계속)
  • 초기화

int z;

struct sockaddr_in adr_inet; /* AF_INET */

int len_inet; /* length */

int sck_inet; /* Socket */

  • 소켓 생성

sck_inet = socket(AF_INET,SOCK_STREAM,0);

ip inet aton 33

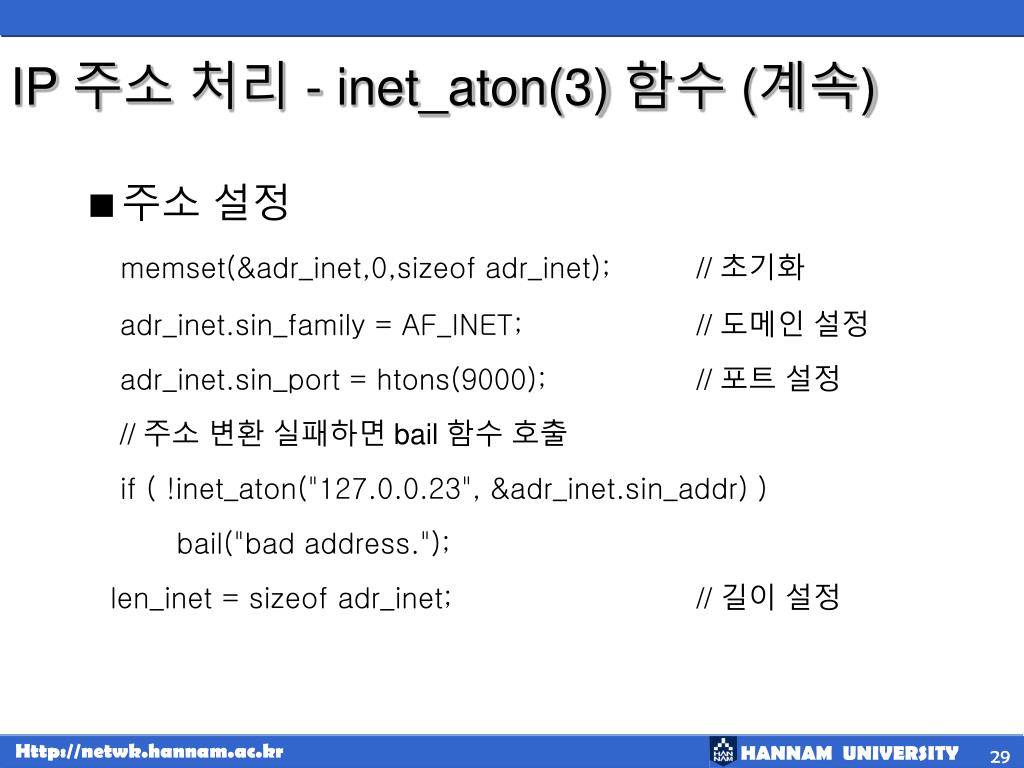

IP 주소 처리 - inet_aton(3) 함수 (계속)
  • 주소 설정

memset(&adr_inet,0,sizeof adr_inet); // 초기화

adr_inet.sin_family = AF_INET; // 도메인 설정

adr_inet.sin_port = htons(9000); // 포트 설정

// 주소 변환 실패하면 bail 함수 호출

if ( !inet_aton("127.0.0.23", &adr_inet.sin_addr) )

bail("bad address.");

len_inet = sizeof adr_inet; // 길이 설정

ip inet aton 34

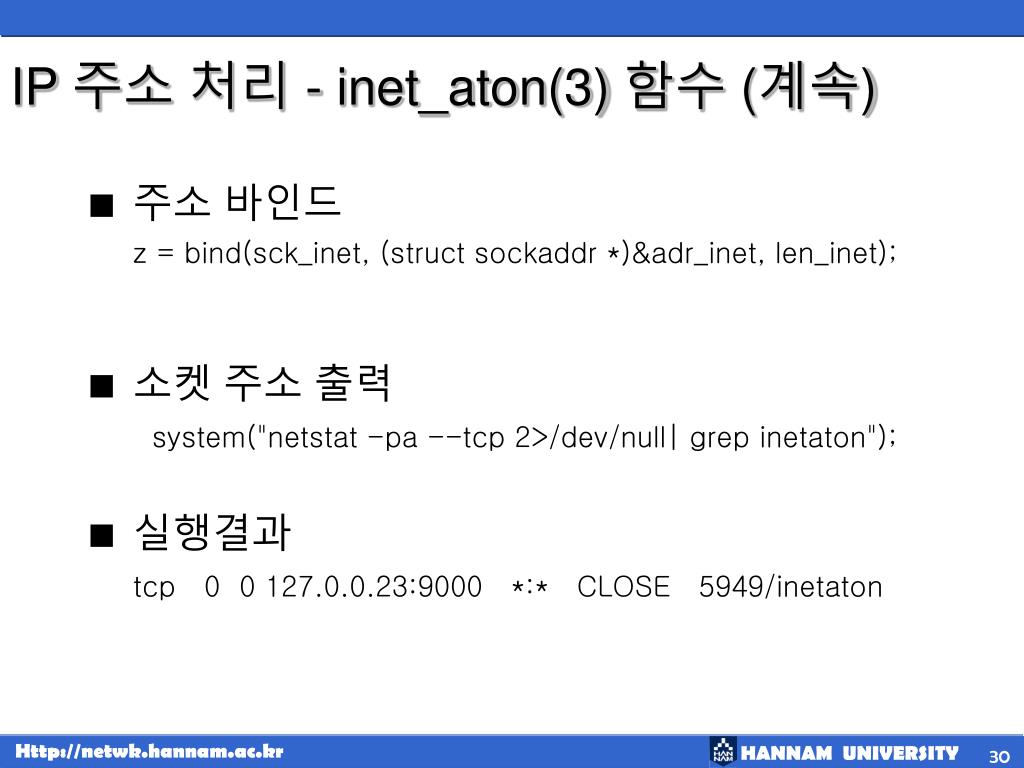

IP 주소 처리 - inet_aton(3) 함수 (계속)
  • 주소 바인드

z = bind(sck_inet, (struct sockaddr *)&adr_inet, len_inet);

  • 소켓 주소 출력

system("netstat -pa --tcp 2>/dev/null| grep inetaton");

  • 실행결과

tcp 0 0 127.0.0.23:9000 *:* CLOSE 5949/inetaton

ip inet ntoa 3

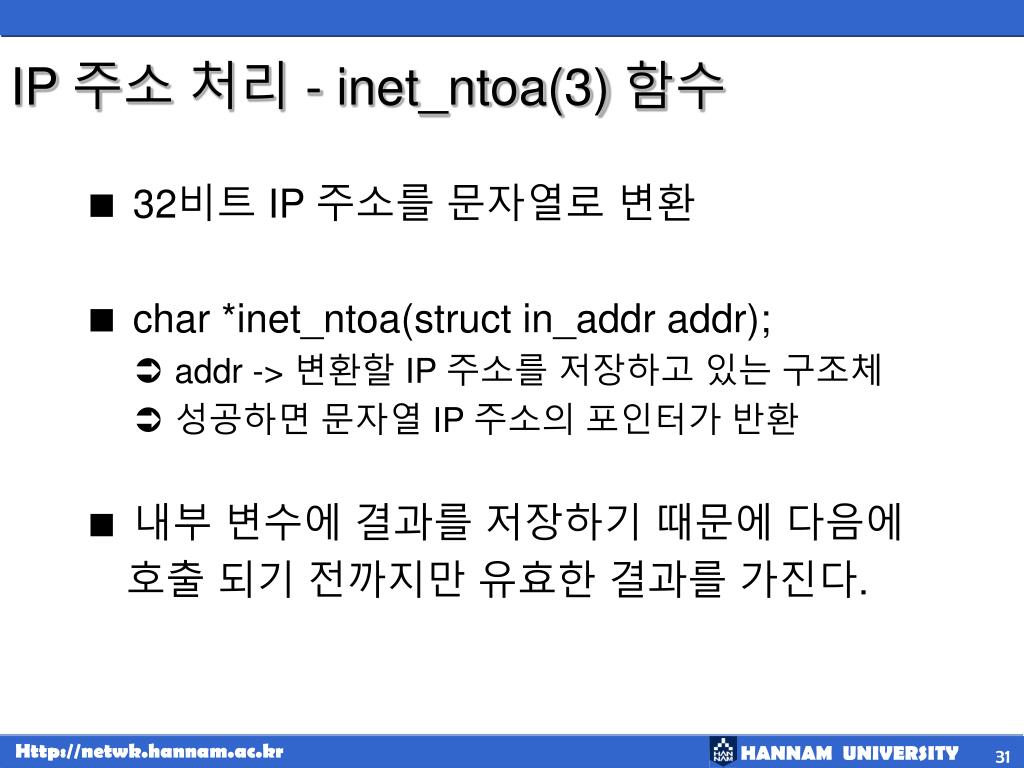

IP 주소 처리 - inet_ntoa(3) 함수
  • 32비트 IP 주소를 문자열로 변환
  • char *inet_ntoa(struct in_addr addr);
    • addr -> 변환할 IP 주소를 저장하고 있는 구조체
    • 성공하면 문자열 IP 주소의 포인터가 반환
  • 내부 변수에 결과를 저장하기 때문에 다음에

호출 되기 전까지만 유효한 결과를 가진다.

ip inet ntoa 31
IP 주소 처리 - inet_ntoa(3) 함수(계속)
  • 예제 3.5 inetntoa.c

초기화

주소 설정

함수 호출 후 결과 출력

ip inet ntoa 32
IP 주소 처리 - inet_ntoa(3) 함수(계속)
  • 초기화

struct sockaddr_in adr_inet; /* AF_INET */

int len_inet; /* length */

  • 주소 설정

memset(&adr_inet,0,sizeof adr_inet); // 구조체 초기화

adr_inet.sin_family = AF_INET; // Domain 설정

adr_inet.sin_port = htons(9000); // 포트번호 설정

// 주소 설정 “127.0.0.23” -> adr_inet.sin_addr

if ( !inet_aton("127.0.0.23",&adr_inet.sin_addr))

puts("bad address.");

ip inet ntoa 33
IP 주소 처리 - inet_ntoa(3) 함수(계속)
  • 함수 호출 및 결과 출력

printf("The IP Address is %s\n",inet_ntoa(adr_inet.sin_addr))

  • 실행 결과

The IP Address is 127.0.0.23

ip inet network 3
IP 주소 처리 - inet_network(3) 함수
  • IP 주소를 32비트 호스트 순서 값으로 변환
  • 마스크 값을 호스트 비트 혹은 네트워크 비트에

적용 할 때 사용

  • unsigned long inet_network(const char *addr);
    • addr -> 10진 IP주소를 포함하는 문자열
    • 반환값은 호스트 순서 32비트 IP 주소
    • 실패시 0xFFFFFFFF(모두 1)
ip inet network 31
IP 주소 처리 - inet_network(3) 함수(계속)
  • net_addr =

inet_network("192.168.9.1") & 0xFFFFFF00;

  • 결과 => 0xC0A80900 (10진수 192.168.9.0)
  • 192.168.9.1을 16진수로 변환 -> C0 A8 09 01
    • C0 A8 09 01 & FF FF FF 00 = C0 A8 09 00
ip inet network 32
IP 주소 처리 - inet_network(3) 함수(계속)
  • 예제 3.6 network.c

초기화

함수 호출 후 결과 출력

ip inet network 33

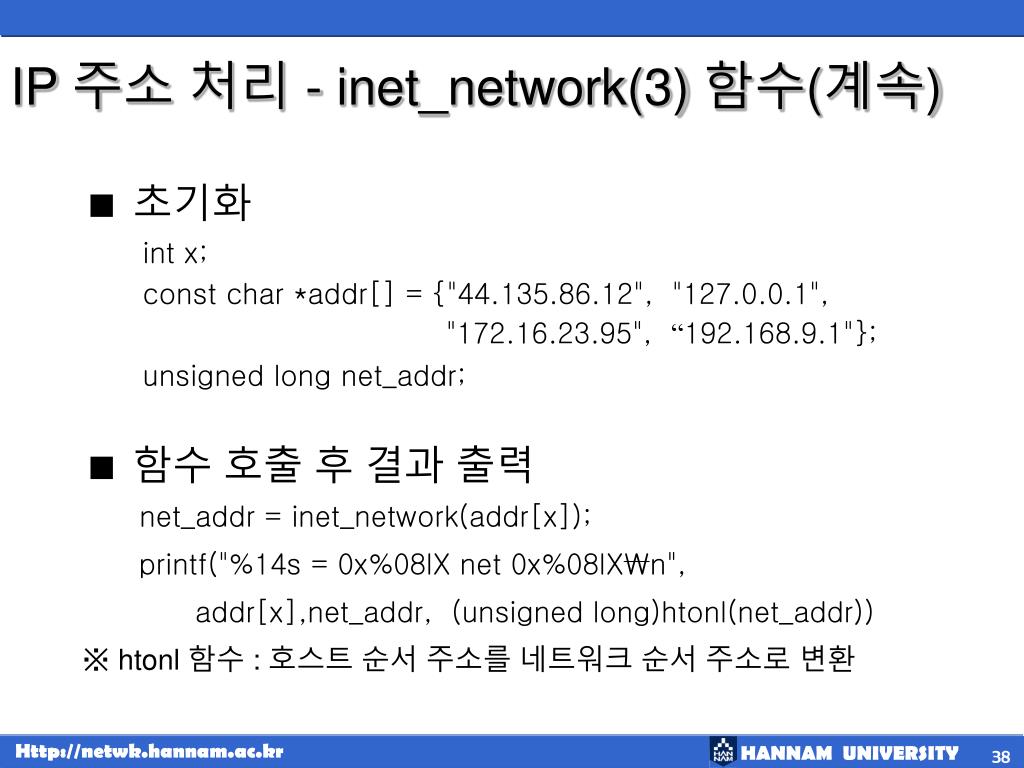

IP 주소 처리 - inet_network(3) 함수(계속)
  • 초기화

int x;

const char *addr[] = {"44.135.86.12", "127.0.0.1",

"172.16.23.95", “192.168.9.1"};

unsigned long net_addr;

  • 함수 호출 후 결과 출력

net_addr = inet_network(addr[x]);

printf("%14s = 0x%08lX net 0x%08lX\n",

addr[x],net_addr, (unsigned long)htonl(net_addr))

※ htonl 함수 : 호스트 순서 주소를 네트워크 순서 주소로 변환

ip inet network 34

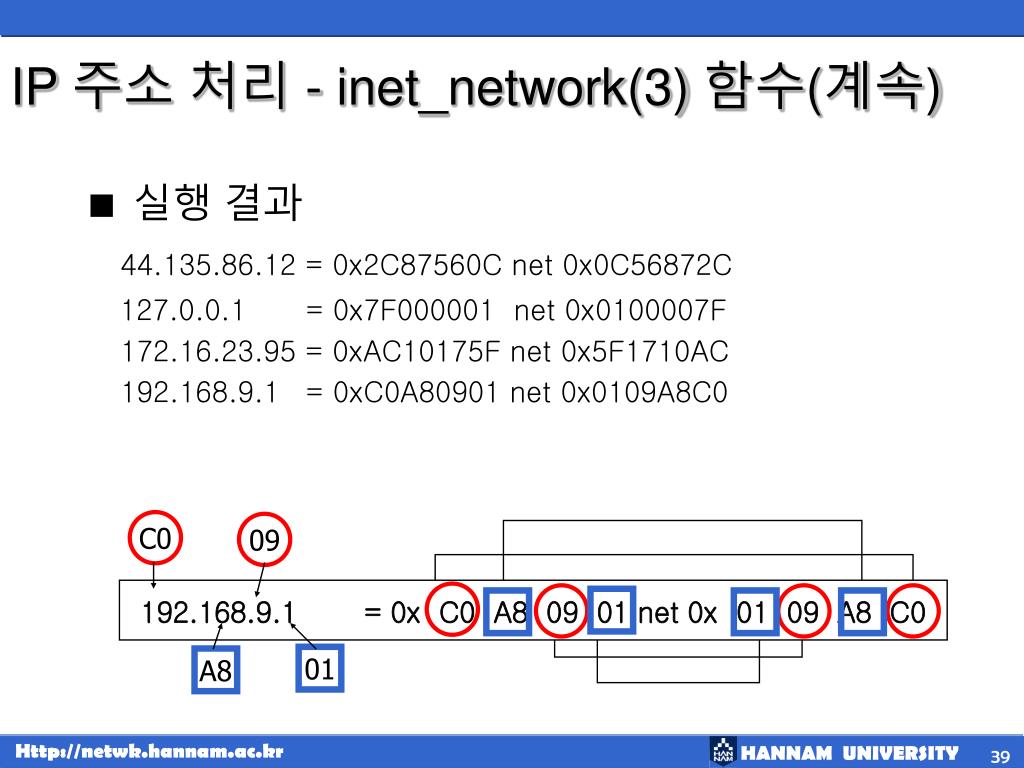

IP 주소 처리 - inet_network(3) 함수(계속)
  • 실행 결과

44.135.86.12 = 0x2C87560C net 0x0C56872C

127.0.0.1 = 0x7F000001 net 0x0100007F

172.16.23.95 = 0xAC10175F net 0x5F1710AC

192.168.9.1 = 0xC0A80901 net 0x0109A8C0

C0

09

192.168.9.1 = 0x C0 A8 09 01 net 0x 01 09 A8 C0

01

A8

ip inet lnaof 3

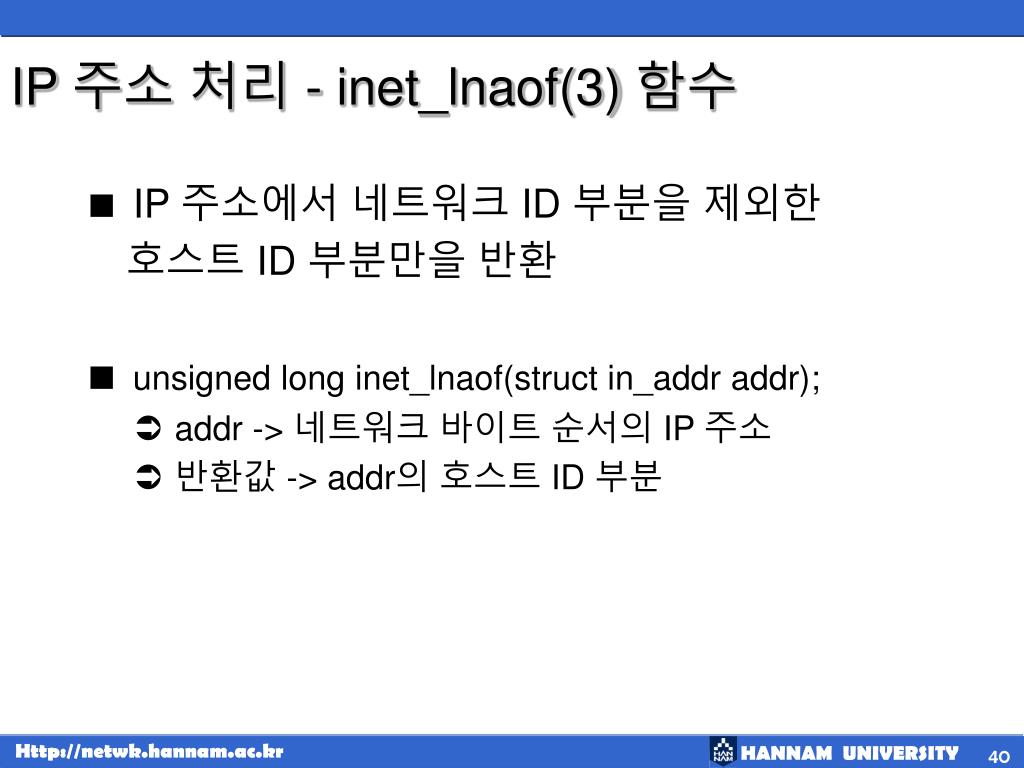

IP 주소 처리 - inet_lnaof(3) 함수
  • IP 주소에서 네트워크 ID 부분을 제외한

호스트 ID 부분만을 반환

  • unsigned long inet_lnaof(struct in_addr addr);
    • addr -> 네트워크 바이트 순서의 IP 주소
    • 반환값 -> addr의 호스트 ID 부분
ip inet lnaof 31
IP 주소 처리 - inet_lnaof(3) 함수 (계속)
  • inet_lnaof(3) 함수의 처리 예제

44.135.86.12 (10진수)

2C.87.56.0C (16진수)

ip inet netof 3
IP 주소 처리 - inet_netof(3) 함수
  • Inet_lnaof(3) 함수와 유사
  • Host ID 대신 네트워크 ID 반환
  • unsigned long inet_netof(struct in_addr addr);
    • addr -> 네트워크 바이트 순서의 IP 주소
    • 반환값 -> addr의 네트워크 ID 부분
ip inet netof 31

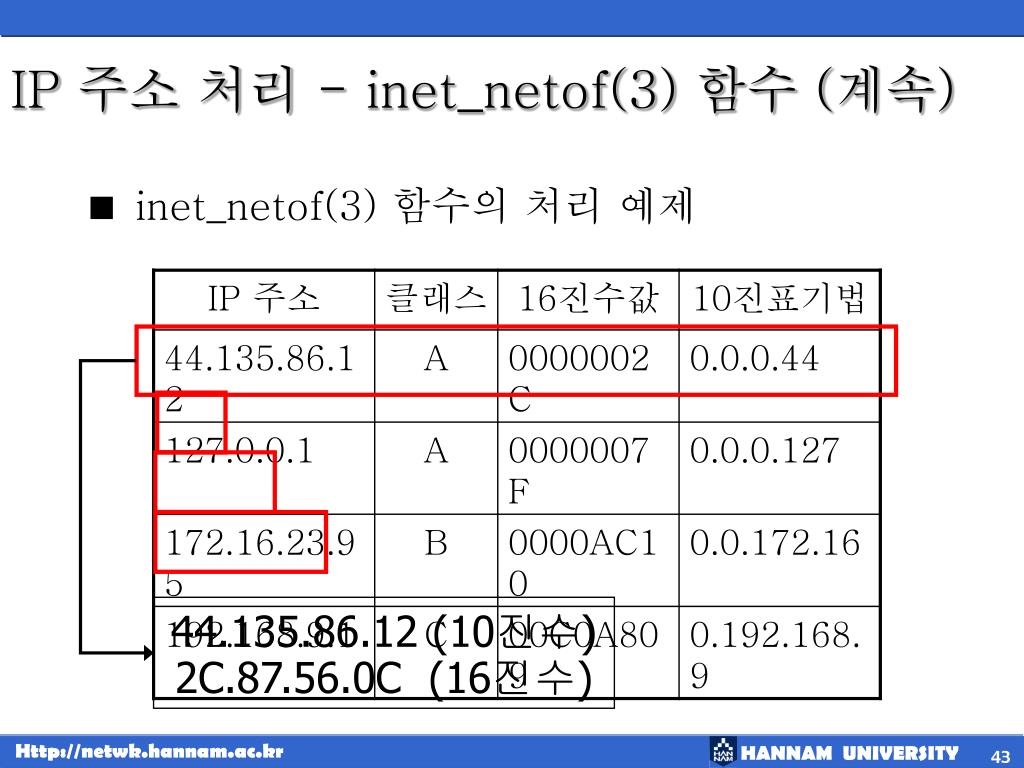

IP 주소 처리 - inet_netof(3) 함수 (계속)
  • inet_netof(3) 함수의 처리 예제

44.135.86.12 (10진수)

2C.87.56.0C (16진수)

ip inet makeaddr 3
IP 주소 처리 - inet_makeaddr(3) 함수
  • inet_lnaof(3) 함수와 inet_netof(3)함수가

에서 분리한 네트워크 iD와 호스트 ID를

다시 결합하여 원래의 IP 주소를 생성

  • struct in_addr inet_makeaddr(int net,int host);
    • net -> inet_netof 함수에서 추출한 네트워크 ID
    • host -> inet_lnaof 함수에서 추출한 호스트 ID
    • 반환값 -> 원래의 IP 주소를 저장한 in_addr구조체
ip inet makeaddr 31

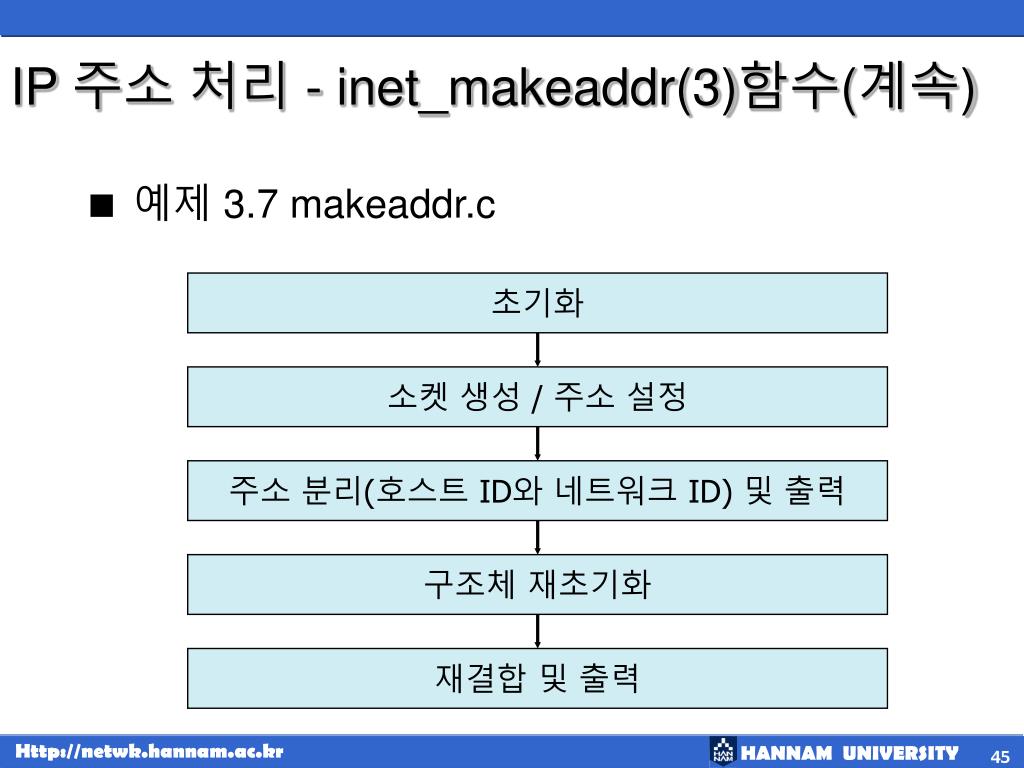

IP 주소 처리 - inet_makeaddr(3)함수(계속)
  • 예제 3.7 makeaddr.c

초기화

소켓 생성 / 주소 설정

주소 분리(호스트 ID와 네트워크 ID) 및 출력

구조체 재초기화

재결합 및 출력

ip inet makeaddr 32
IP 주소 처리 - inet_makeaddr(3)함수(계속)
  • 초기화

int x; // for문의 첨자

struct sockaddr_in adr_inet; /* AF_INET */

// 예제 IP 주소들

const char *addr[] = { "44.135.86.12", "127.0.0.1",

"172.16.23.95", "192.168.9.1" };

// 네트워크 ID와 호스트 ID를 위한 변수

unsigned long net, hst;

ip inet makeaddr 33
IP 주소 처리 - inet_makeaddr(3)함수(계속)
  • 소켓 생성 및 주소 생성

memset(&adr_inet,0,sizeof adr_inet); // 메모리 초기화

adr_inet.sin_family = AF_INET; // 도메인 설정

adr_inet.sin_port = htons(9000); // 포트번호 설정

if ( !inet_aton(addr[x],&adr_inet.sin_addr) ) // 주소 생성

puts("bad address.");

※ htonl 함수 : 호스트 순서 주소를 네트워크 순서 주소로 변환

ip inet makeaddr 34
IP 주소 처리 - inet_makeaddr(3)함수(계속)
  • 주소 분리 및 출력

// 호스트 ID 추출

hst = inet_lnaof(adr_inet.sin_addr);

// 네트워크 ID 추출

net = inet_netof(adr_inet.sin_addr);

// 추출 내용 출력 (기존의 IP, 네트워크 ID, 호스트 ID)

printf("%14s : net=0x%08lX host=0x%08lX\n",

inet_ntoa(adr_inet.sin_addr), net, hst);

ip inet makeaddr 35
IP 주소 처리 - inet_makeaddr(3)함수(계속)
  • 구조체 재 초기화
    • 재구성할 IP 주소를 보다 명확히 보여주기 위해서

memset(&adr_inet,0,sizeof adr_inet); // 메모리 초기화

adr_inet.sin_family = AF_INET; // 도메인 설정

adr_inet.sin_port = htons(9000); // 포트번호 설정

ip inet makeaddr 36

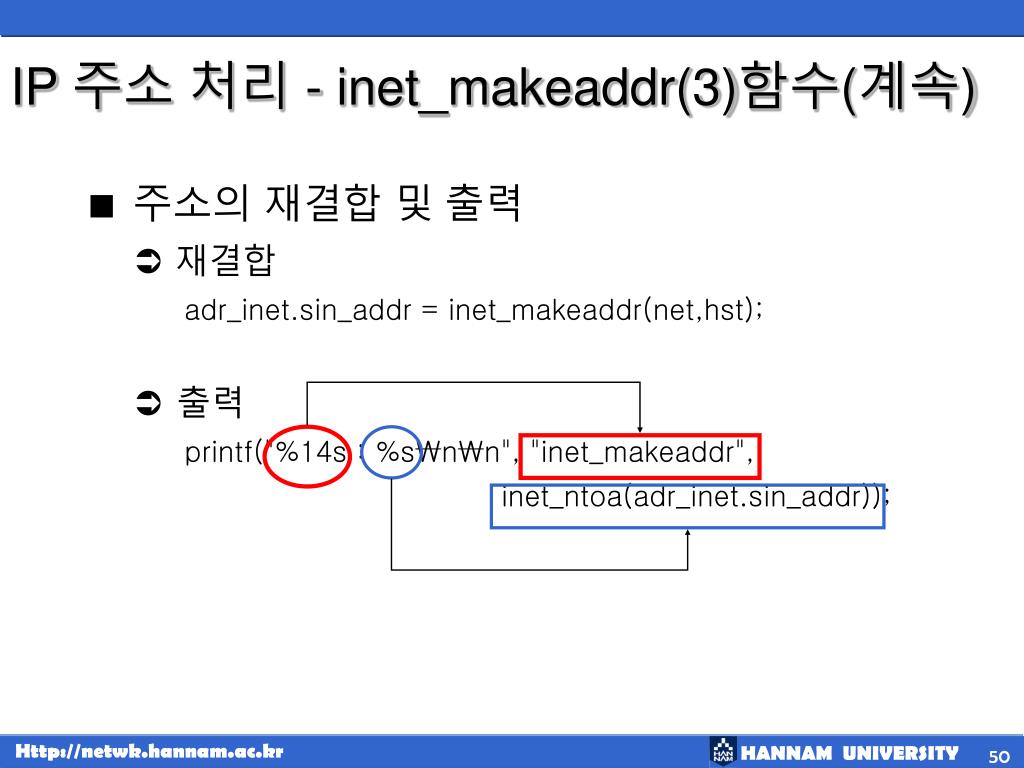

IP 주소 처리 - inet_makeaddr(3)함수(계속)
  • 주소의 재결합 및 출력
    • 재결합

adr_inet.sin_addr = inet_makeaddr(net,hst);

    • 출력

printf("%14s : %s\n\n", "inet_makeaddr",

inet_ntoa(adr_inet.sin_addr));

ip inet makeaddr 37
IP 주소 처리 - inet_makeaddr(3)함수(계속)
  • 실행 결과

44.135.86.12 : net=0x0000002C host=0x0087560C

inet_makeaddr : 44.135.86.12

127.0.0.1 : net=0x0000007F host=0x00000001

inet_makeaddr : 127.0.0.1

172.16.23.95 : net=0x0000AC10 host=0x0000175F

inet_makeaddr : 172.16.23.95

192.168.9.1 : net=0x00C0A809 host=0x00000001

inet_makeaddr : 192.168.9.1

C0 A8 09 01 : C클래스 주소
