slide1

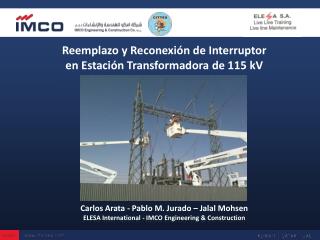

Reemplazo y Reconexión de Interruptoren Estación Transformadora de 115 kV

Carlos Arata - Pablo M. Jurado – Jalal Mohsen

ELESA International - IMCO Engineering & Construction

slide2

Luego de más de 5 años trabajando para diferentes empresas de distribución , ELESA S.A., que es una empresa dedicada al mantenimiento, asesoramiento y entrenamiento en TCT a nivel local e internacional, hizo contacto con IMCO Engineering and ConstructionCo.que es una de las empresas líderes en ingeniería y construcción en los sectores de Gas y Petróleo, Petroquímica, Agua y Electricidad en Kuwait y con presencia en Qatar, UAE e Iraq, estableciendo un acuerdo entre ambas compañías que nos permitiera complementarnos para lograr un crecimiento y desarrollo mutuos.

El presente trabajo constituye una muestra de esta sinergia y sus importantes logros.

Sinergia IMCO-ELESA

slide3

El Caso:

En Octubre de 2010 luego de una falla en un alimentador subterráneo de la Planta Generadora de Wafra, la cual provee de 20 MW al campo petrolero de SUG, se descubrió que uno de los interruptores en el interruptor-seccionador instalado en la ET de SUG tenía una falla y necesitaba ser reemplazado.

Detección de la Falla: Indicador de “No-operación”, mostrando Baja Presión de Gas para operación normal de interrupción

slide4
ET SUG 115 kV

Wafra

Equipo con Falla

Barra de SUG PCR1

slide5
En la emergencia, se decidió by-passear el interruptor-seccionador para poder restablecer el servicio hasta que se pudiera programar un corte para su reemplazo.

Luego de la Falla: Instalación del By-pass

slide7

Luego de la Falla:

Control diario de los puentes del by-pass mediante termografía infraroja

slide8

By-pass 66 kV Substation, EDEN, October 2003

Planteo de la propuesta para realizar el trabajo con tensión:

Luego de estudiar la situación, basados en experiencias previas de ELESA en trabajos similares y considerando la disponibilidad de los recursos por parte de IMCO, se propuso al cliente Joint Operations un plan para realizar el trabajo con tensión.

By-pass ET 66 kV, EDEN, Octubre de 2003

slide9
Pasos Principales de la Tarea

Reemplazo del interruptor fallado

Conexión de puentes seccionador-transformador

Conexión de puentes seccionador-línea

Retiro de puentes de by-pass

Temporaryby-passjumpers

slide10
Reemplazo del Interruptor:

Vista general y distancias

slide11
Reemplazo del Interruptor:

Planeamiento del trabajo

conexi n de puentes seccionador transformador

Conexión de Puentes Seccionador-Transformador:

Puentes de conductor 120 mm² Cu extra-flexible (Capacidad Nominal: 400 A), reforzados con cable de acero de 5 mm² para soportar la carga mecánica.

Conexión a través de doble grampa pico de pato a cada lado (Capacidad: 400 A cada una)

slide29
Reemplazo y Reconexión de Seccionador-Interruptor en ET de SUG 115 kV

CONCLUSIONES

La ejecución de este Trabajo con Tensión evitó una interrupción programada de 20 MW por al menos 8 hrs, que hubiera causado pérdidas por aproximadamente u$s 1 millon en petroleo diferido, para el reemplazo del interruptor fallado en frío.

El especialista enviado por la firma S&C (fabricante del equipo) no sabía acerca de la posibilidad de realizar este trabajo con tensión, el cual se llevó a cabo en forma segura de acuerdo al procedimiento previamente desarrollado.

La realización de este trabajo constituye un importante antecedente para introducir el concepto de Trabajo con Tensión en Estaciones Transformadoras el cual nunca había sido considerado antes en este país.

slide30
Lecciones Aprendidas

La conjunciónde personal calificado, y equipamiento necesario junto al trabajo en equipo para el desarrollo del procedimiento y la explicación del mismo a la gente que toma las decisiones, permitió la realización de un trabajo inédito en el país y probablemente en toda la región del Golfo.

Recomendación

Pensar que un mantenimiento con TCT en Estación Transformadora es posible hasta que se demuestre lo contrario, y no al revés.
