การฝึกอบรมโปรแกรมประยุกต์ Facility Siting and Design. โครงการพัฒนาสารสนเทศระบบไฟฟ้าทางภูมิศาสตร์ ระยะที่ 2 การไฟฟ้าส่วนภูมิภาค. V 9.25.5.1. WELCOME TO CLASS. Instructor Introductions Student Introductions Daily Schedule ArcGIS 0.5 วัน ArcFM 0.5 วัน Facility Siting and Design 3 วัน

oceana
Download Presentation

การฝึกอบรมโปรแกรมประยุกต์ Facility Siting and Design

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. การฝึกอบรมโปรแกรมประยุกต์Facility Siting and Design โครงการพัฒนาสารสนเทศระบบไฟฟ้าทางภูมิศาสตร์ ระยะที่ 2 การไฟฟ้าส่วนภูมิภาค V 9.25.5.1

  2. WELCOME TO CLASS • Instructor Introductions • Student Introductions • Daily Schedule • ArcGIS 0.5 วัน • ArcFM 0.5 วัน • Facility Siting and Design 3 วัน • Case Study and FAQ 1 วัน

  3. รายละเอียดหลักสูตร • ความรู้ความเข้าใจเบื้องต้นของ ArcGIS และ ArcFM • คำศัพท์พื้นฐานที่เกี่ยวข้องกับ ArcGIS และ ArcFM • โครงสร้างพื้นฐานของ ArcGIS และ ArcFM • เครื่องมือพื้นฐานของ ArcGIS และ ArcFM • ความรู้ความเข้าใจเบื้องต้นของ GIS Data Maintenance และความสัมพันธ์กับโปรแกรมประยุกต์ Facility Siting and Design • การทำงานแบบ Versioning

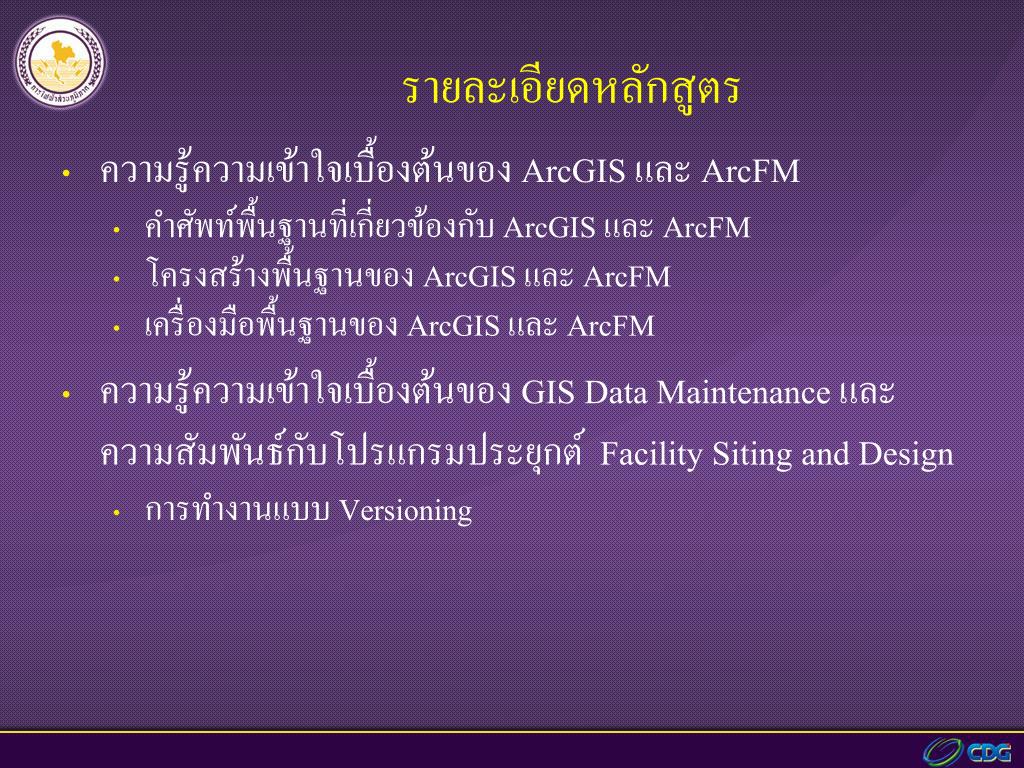

  4. รายละเอียดหลักสูตร • โปรแกรมประยุกต์ Facility Siting and Design • Work Flow Manager • การติดตั้ง, รื้อถอน, เปลี่ยนทดแทน การนำกลับมาใช้ • การพิมพ์รายการพัสดุและการ export excel ให้กับโปรแกรม Foxpro • เครื่องมืออื่นๆในโปรแกรม Facility Siting and Design

  5. ความรู้ความเข้าใจเบื้องต้นของ ArcFM

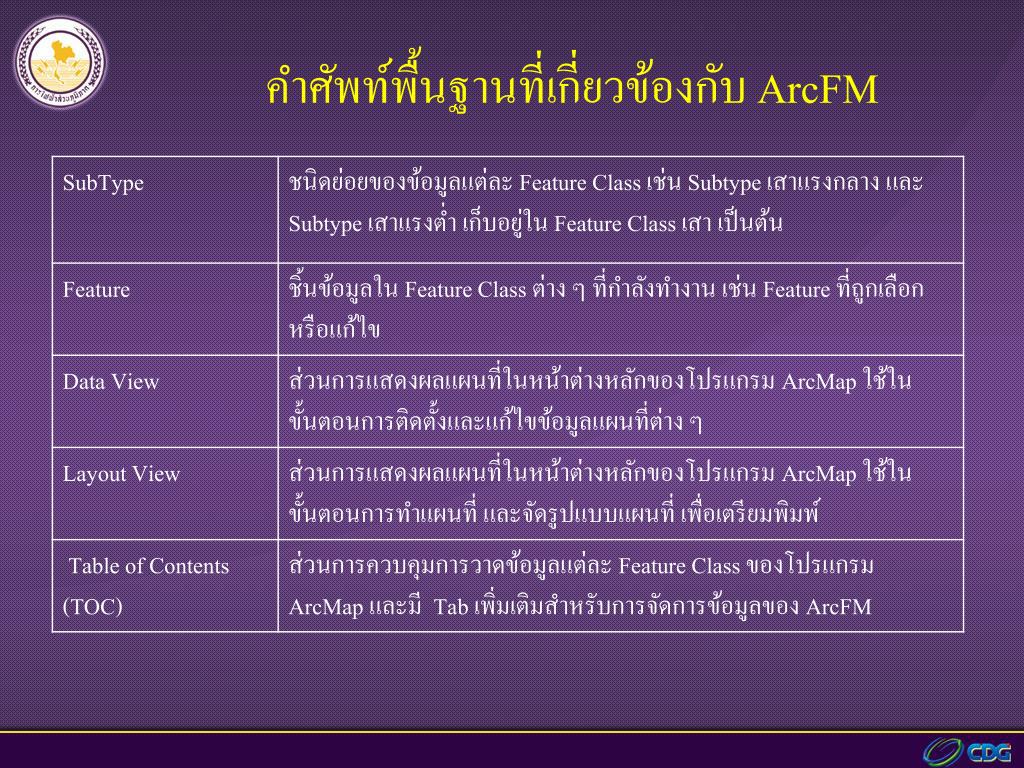

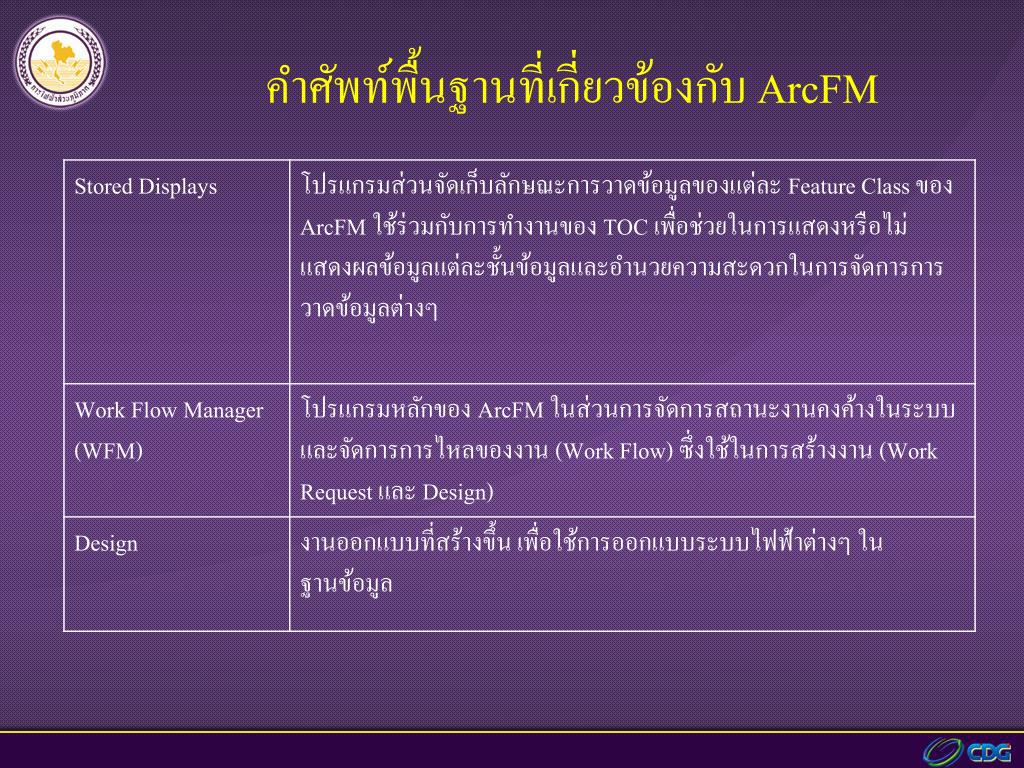

  6. คำศัพท์พื้นฐานที่เกี่ยวข้องกับ ArcFM

  7. คำศัพท์พื้นฐานที่เกี่ยวข้องกับ ArcFM

  8. คำศัพท์พื้นฐานที่เกี่ยวข้องกับ ArcFM

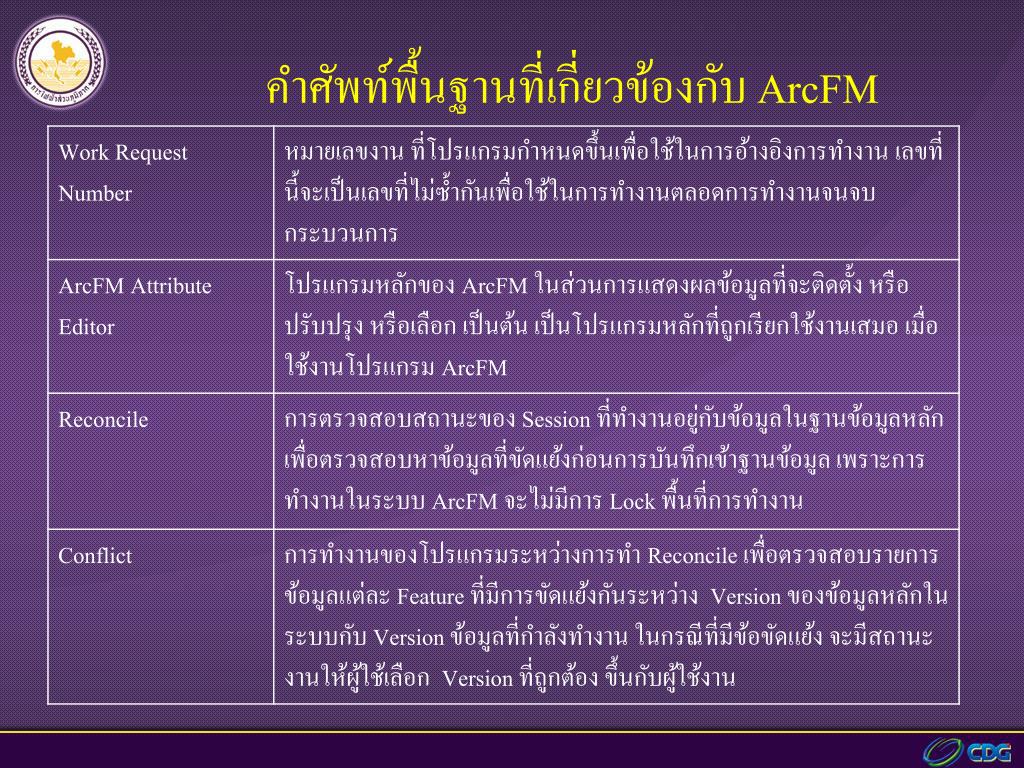

  9. คำศัพท์พื้นฐานที่เกี่ยวข้องกับ ArcFM

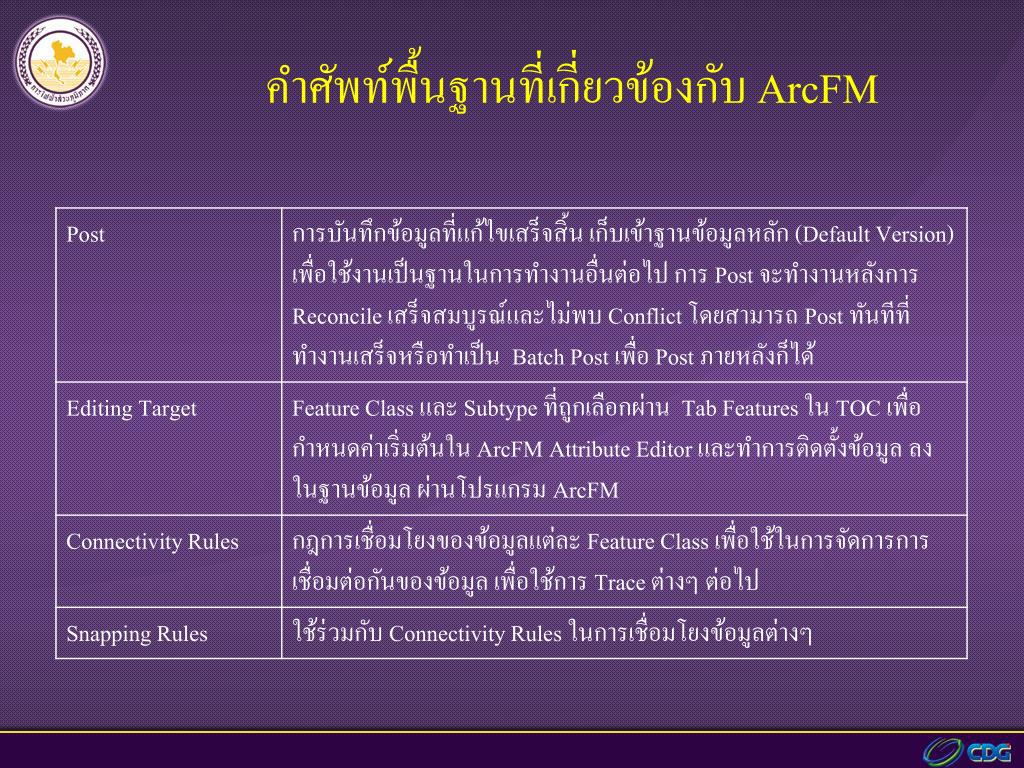

  10. คำศัพท์พื้นฐานที่เกี่ยวข้องกับ ArcFM

  11. คำศัพท์พื้นฐานที่เกี่ยวข้องกับ ArcFM

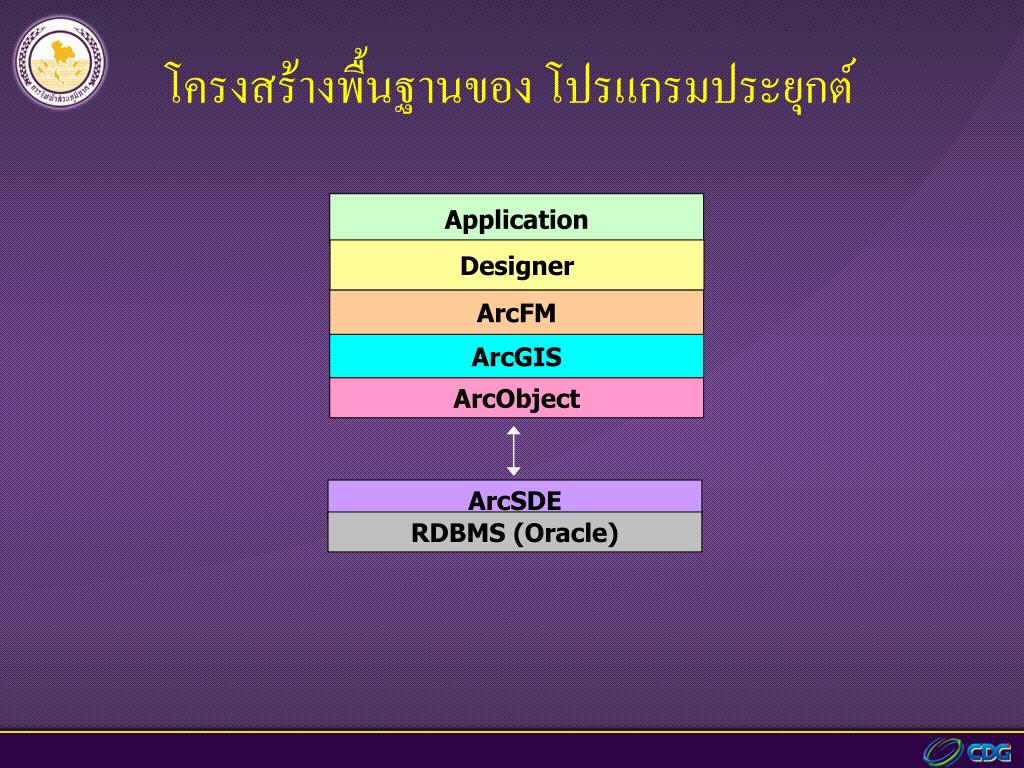

  12. Application ArcFM ArcGIS ArcObject ArcSDE RDBMS (Oracle) โครงสร้างพื้นฐานของ โปรแกรมประยุกต์ Designer

  13. เครื่องมือพื้นฐานของ ArcFM ArcFM Toolbar Work Flow Manager Facility Siting and Design

  14. ความรู้ความเข้าใจเบื้องต้นของ GIS Data Maintenance • การทำงานแบบ Versioning

  15. การทำงานแบบ Versioning 75KVA 37.5KVA Post MyVersion 75KVA 37.5KVA Editing After Post DEFAULT Reconcile

  16. การทำงานแบบ Versioning 50KVA 75KVA 100KVA DEFAULT 1 1/0 ACSR 3 336 AAC MyVersion 1 1/0 ACSR 3 336 AAC Post YourVersion 1 1/0 ACSR 3 336 AAC After Post Reconcile 50 KVA

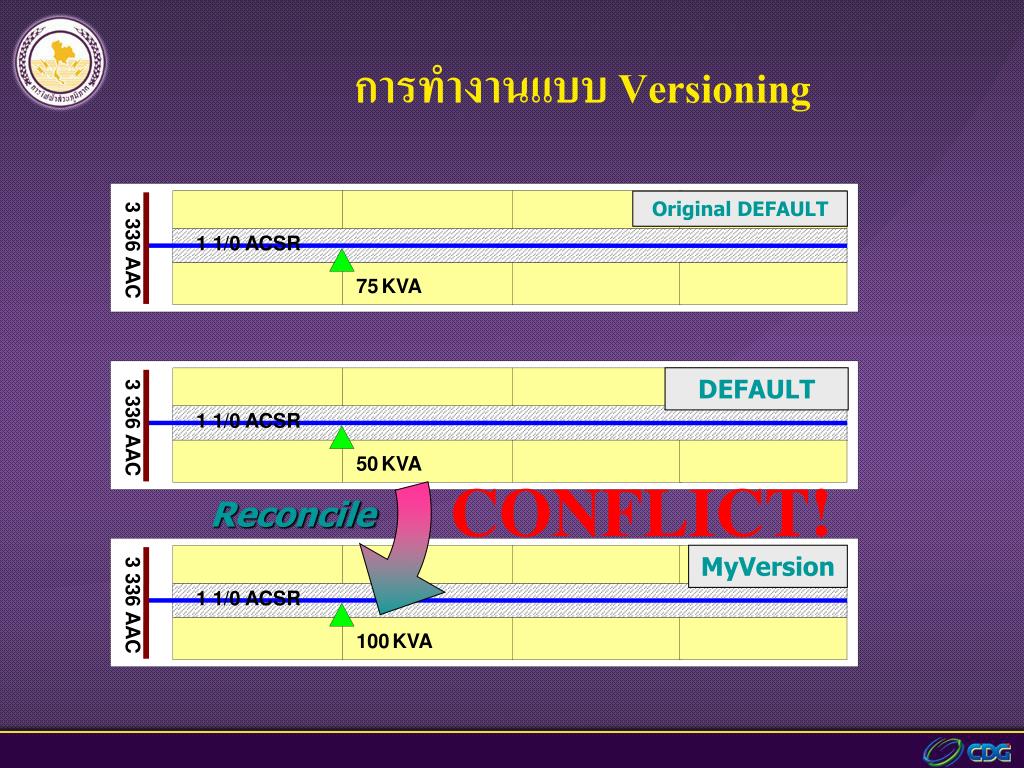

  17. การทำงานแบบ Versioning 75KVA 100KVA 50KVA Original DEFAULT 1 1/0 ACSR 3 336 AAC MyVersion 1 1/0 ACSR 3 336 AAC DEFAULT 1 1/0 ACSR 3 336 AAC Reconcile CONFLICT!

  18. Conflicts dialog การทำงานแบบ Versioning Conflicting feature class Conflicting feature Versions Conflicting fields

  19. การ Login ผ่าน Citrix

  20. Login Citrix

  21. Login Citrix

  22. Login Application

  23. Login Application

  24. Facility Siting and Design

  25. การใช้งาน Work Flow Manager

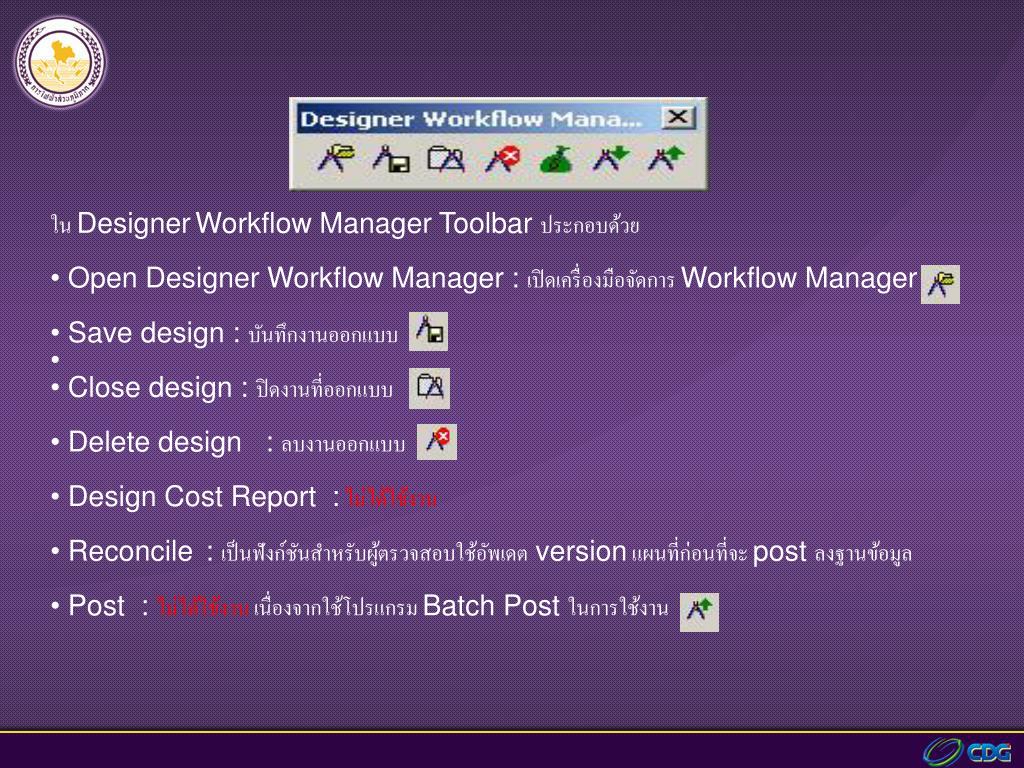

  26. ใน DesignerWorkflow Manager Toolbar ประกอบด้วย • Open Designer Workflow Manager : เปิดเครื่องมือจัดการ Workflow Manager • Save design : บันทึกงานออกแบบ • Close design : ปิดงานที่ออกแบบ • Delete design : ลบงานออกแบบ • Design Cost Report :ไม่ได้ใช้งาน • Reconcile : เป็นฟังก์ชันสำหรับผู้ตรวจสอบใช้อัพเดต version แผนที่ก่อนที่จะ post ลงฐานข้อมูล • Post : ไม่ได้ใช้งาน เนื่องจากใช้โปรแกรม Batch Post ในการใช้งาน

  27. 1 4 3 2

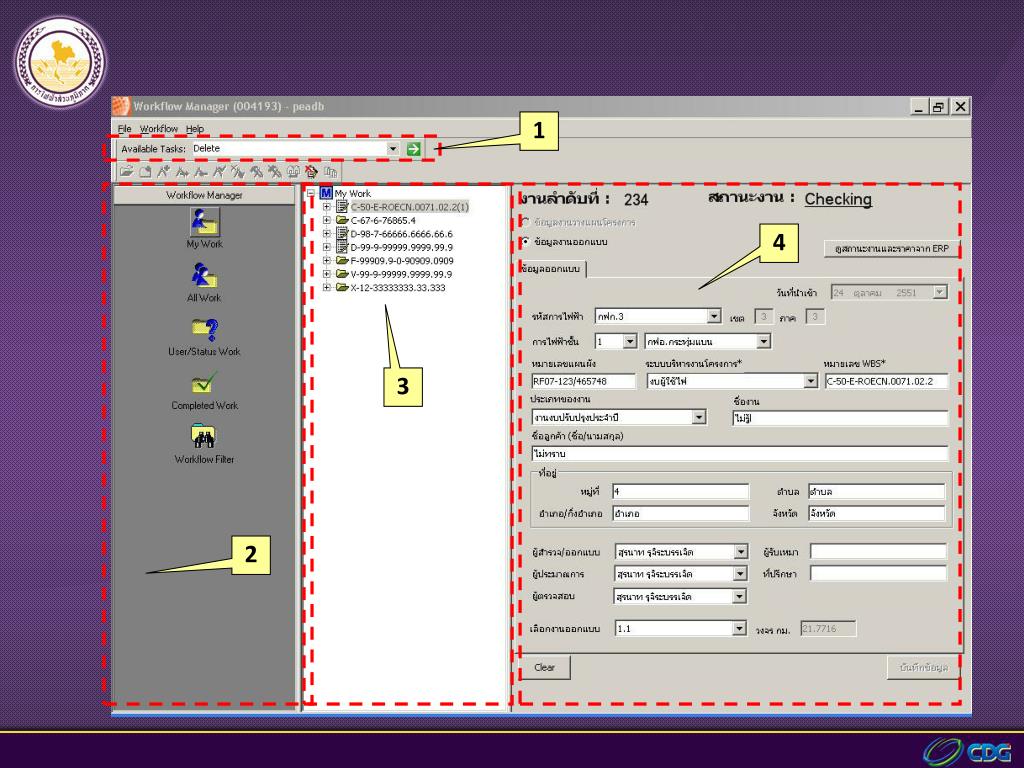

  28. หน้าต่าง Work Flow Manager ประกอบด้วย 4 ส่วน • ส่วนเลือก Task การทำงานใช้สำหรับสั่งการทำงาน เช่น สร้าง Work Request ใหม่ ลบงานเดิม เป็นต้น • ส่วนการค้นหา ใช้สำหรับการค้นหา Work Request ที่ต้องการ • ส่วนแสดงชื่อ Work Request โดยจะแสดงตามหมายเลข WBS • ส่วนแสดงรายละเอียดของ Work Request

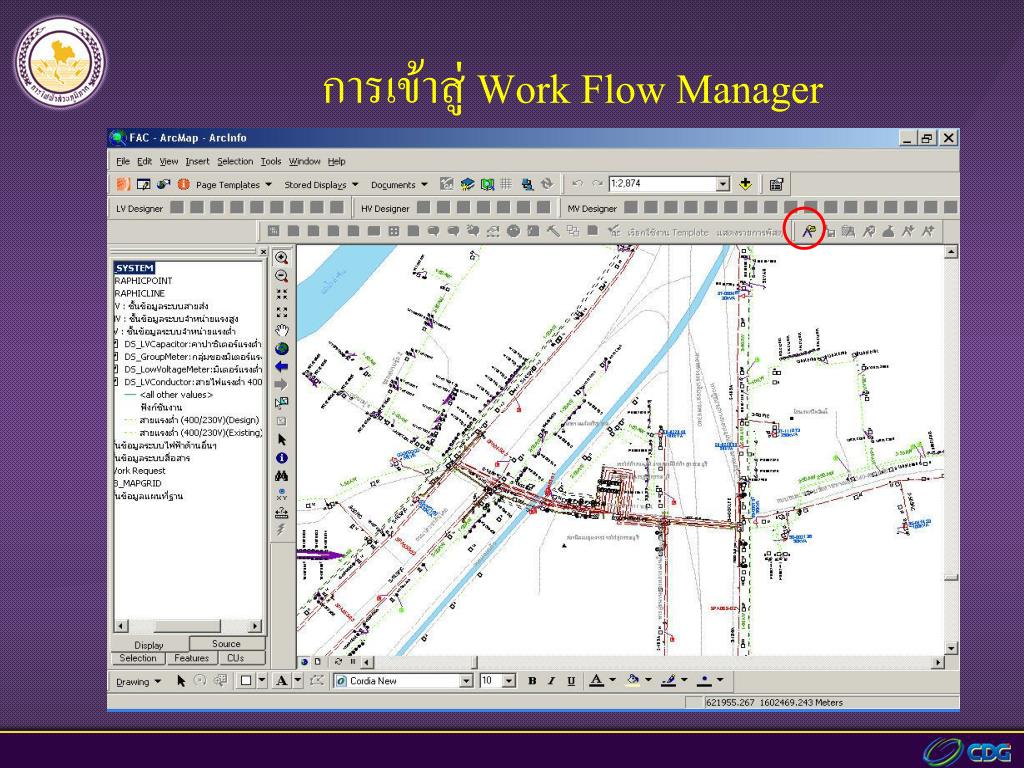

  29. การเข้าสู่ Work Flow Manager

  30. การสร้าง Work Request

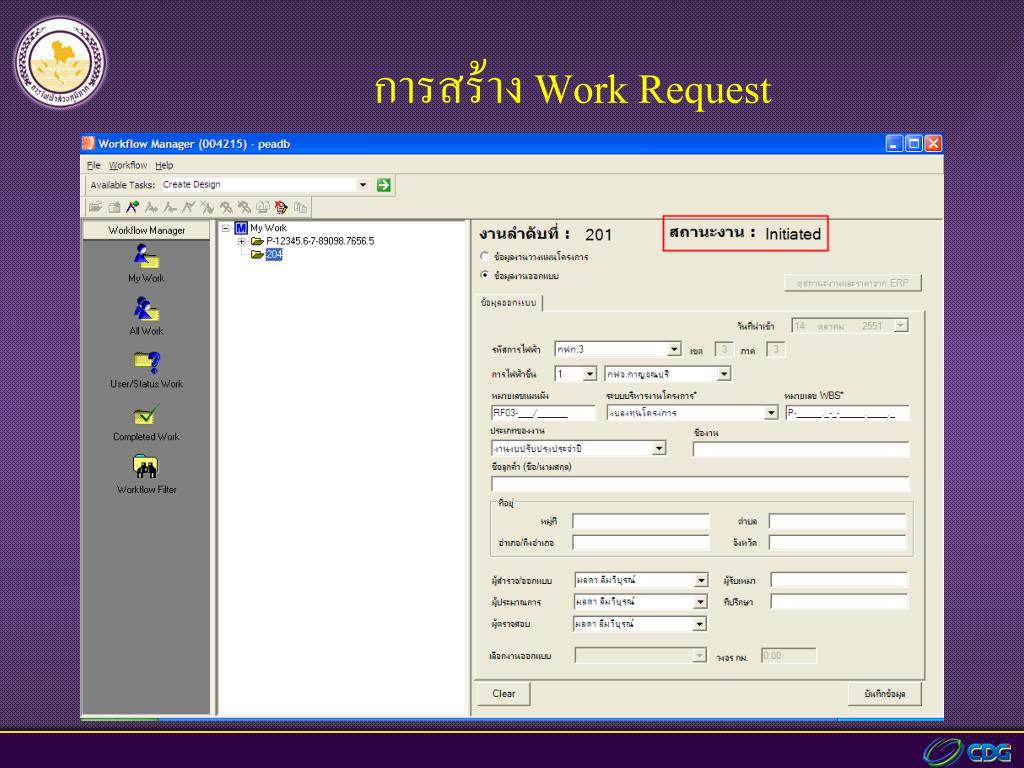

  31. การสร้าง Work Request

  32. กรอกข้อมูลรายละเอียด รหัสการไฟฟ้า WBS No หมายเลขแผนผัง ชื่องาน ที่อยู่ ผู้สำรวจ ผู้ประมาณการ ผู้ตรวจสอบ

  33. สร้างงานออกแบบ สร้างงานออกแบบ

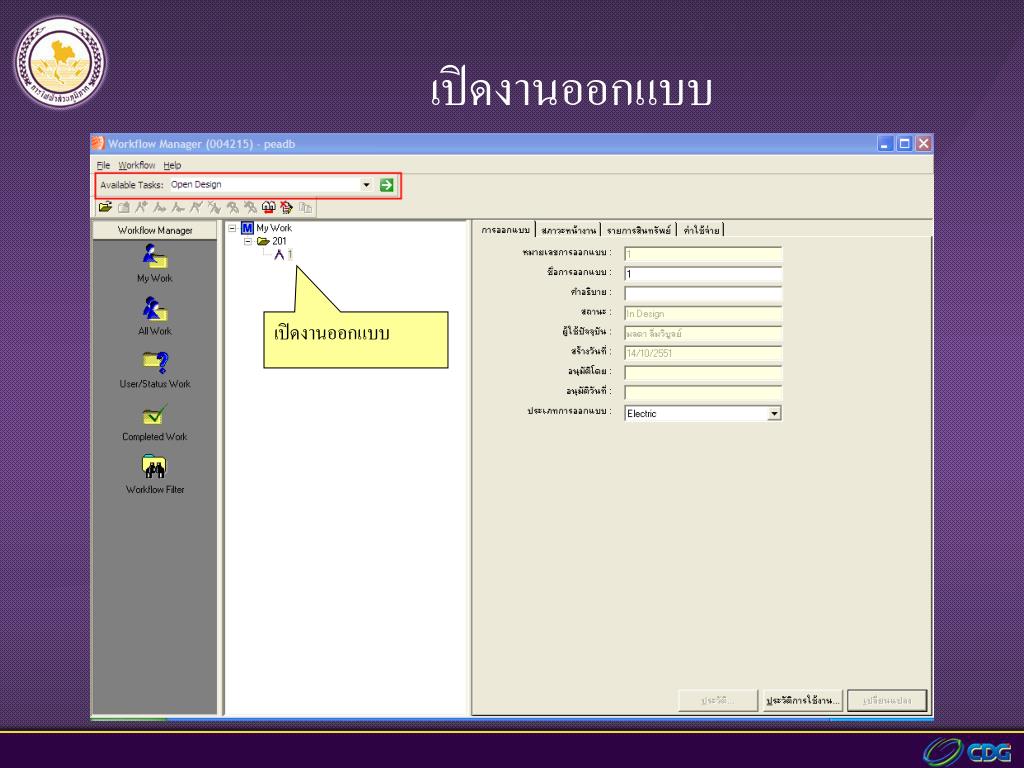

  34. เปิดงานออกแบบ เปิดงานออกแบบ

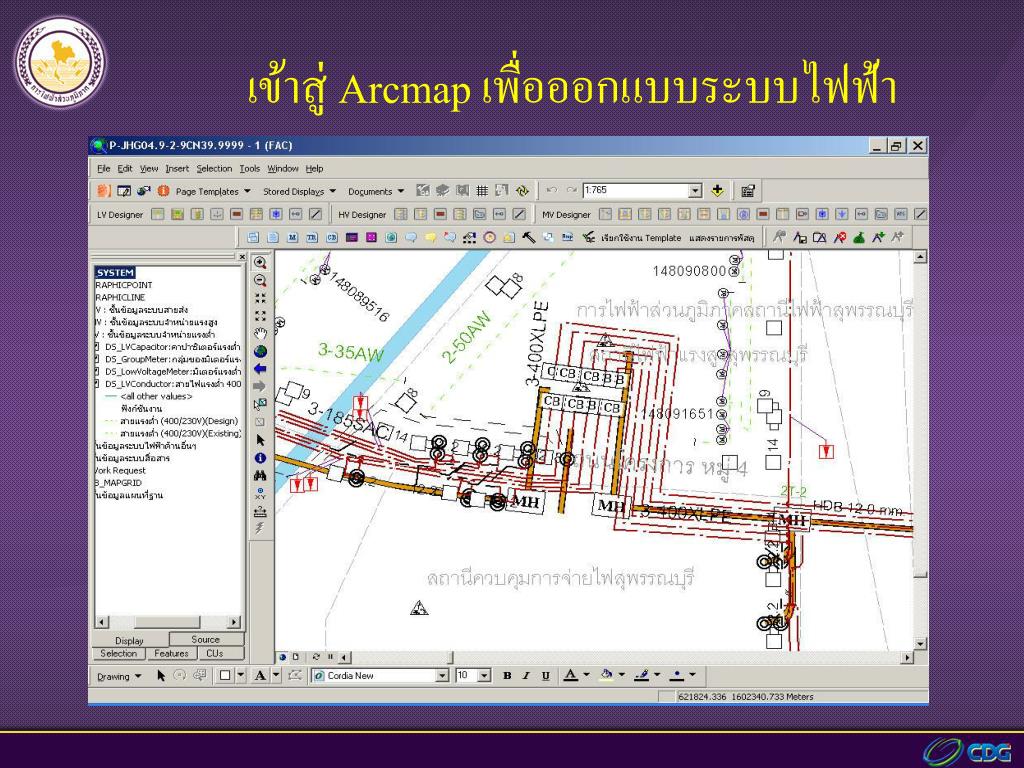

  35. เข้าสู่ Arcmap เพื่อออกแบบระบบไฟฟ้า

  36. บันทึกงานออกแบบ บันทึกงานออกแบบ ปิดงานออกแบบ

  37. Flow การทำงานของ Work Flow Manager

  38. Work Flow Manager Flow Diagram Reject Checking Checking Reject Checking Submit Design Undo Approve Approve Design Undo Begin Construction Begin Construction

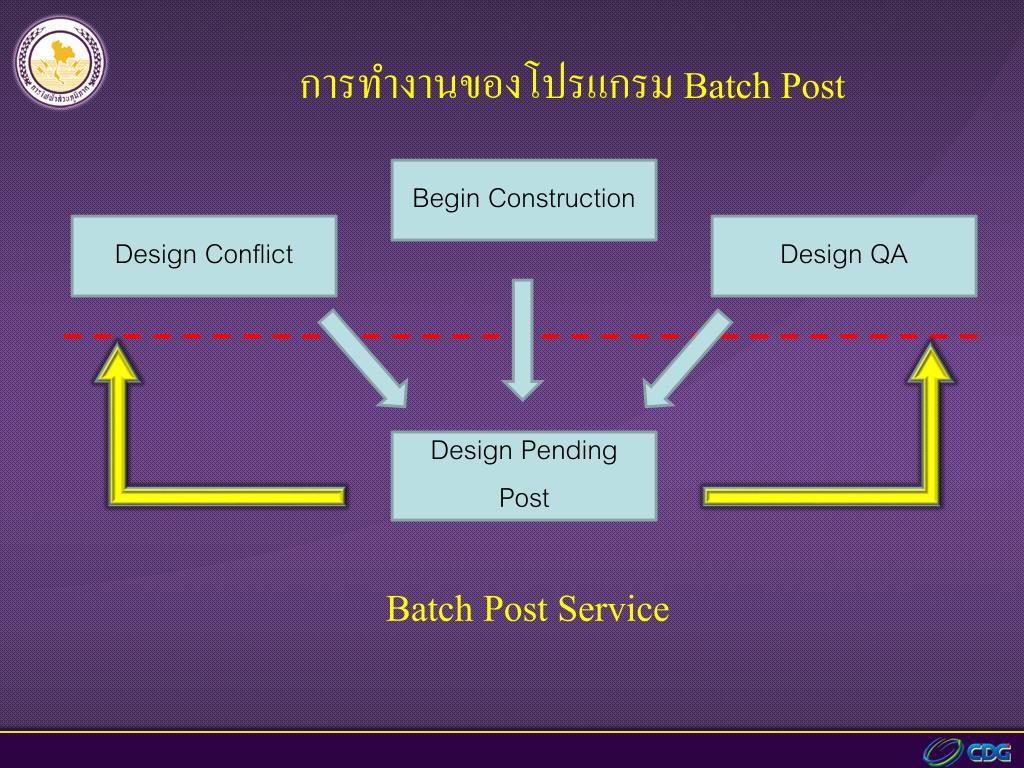

  39. การทำงานของโปรแกรม Batch Post Begin Construction Design Conflict Design QA Design Pending Post Batch Post Service

  40. สาเหตุของการเกิด Conflict และ QA ไม่ผ่าน Design Conflict • ซ้ำซ้อนกับงานอื่น Design QA • กฎเกณฑ์การเชื่อมต่อไม่ถูกต้อง

  41. ตัวอย่างการเกิด Conflict Default นาย ก. เลื่อนเสา นาย ข. ลบเสา

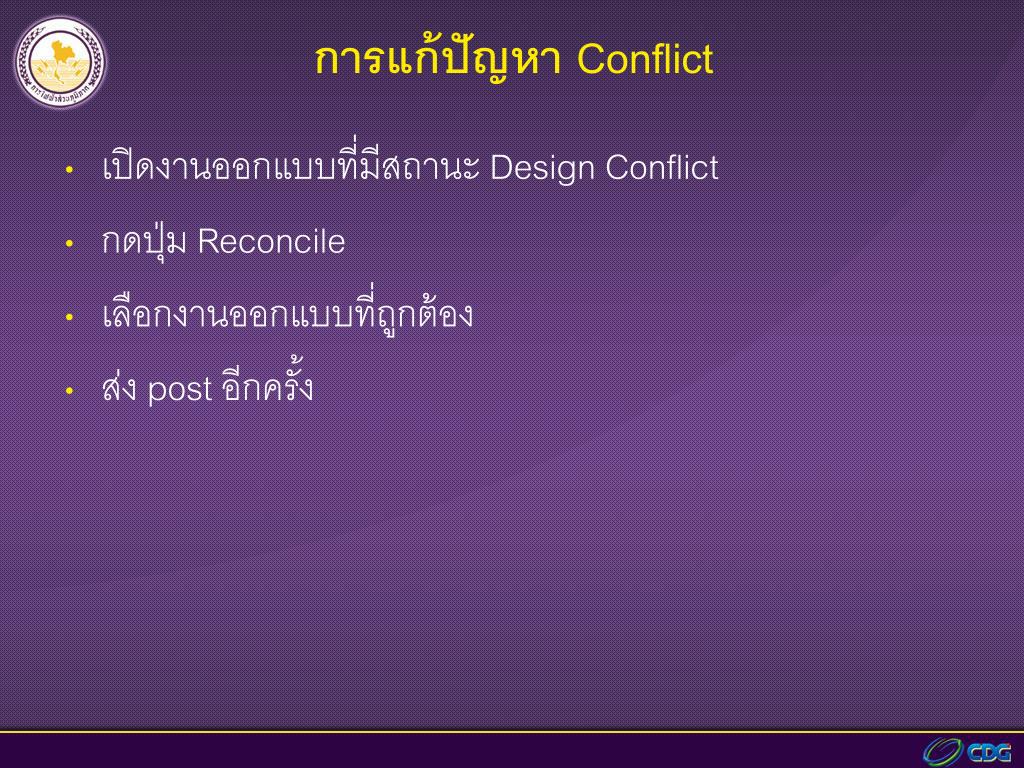

  42. การแก้ปัญหา Conflict • เปิดงานออกแบบที่มีสถานะ Design Conflict • กดปุ่ม Reconcile • เลือกงานออกแบบที่ถูกต้อง • ส่ง post อีกครั้ง

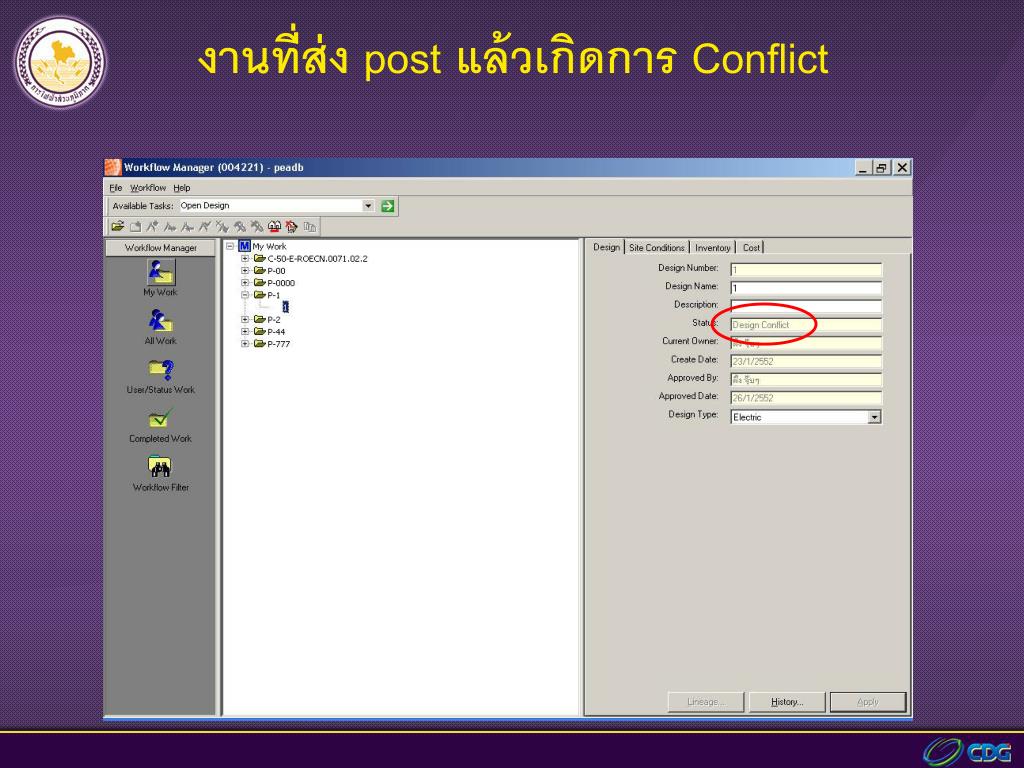

  43. งานที่ส่ง post แล้วเกิดการ Conflict

  44. เปิดงานออกแบบที่มีสถานะ Conflict

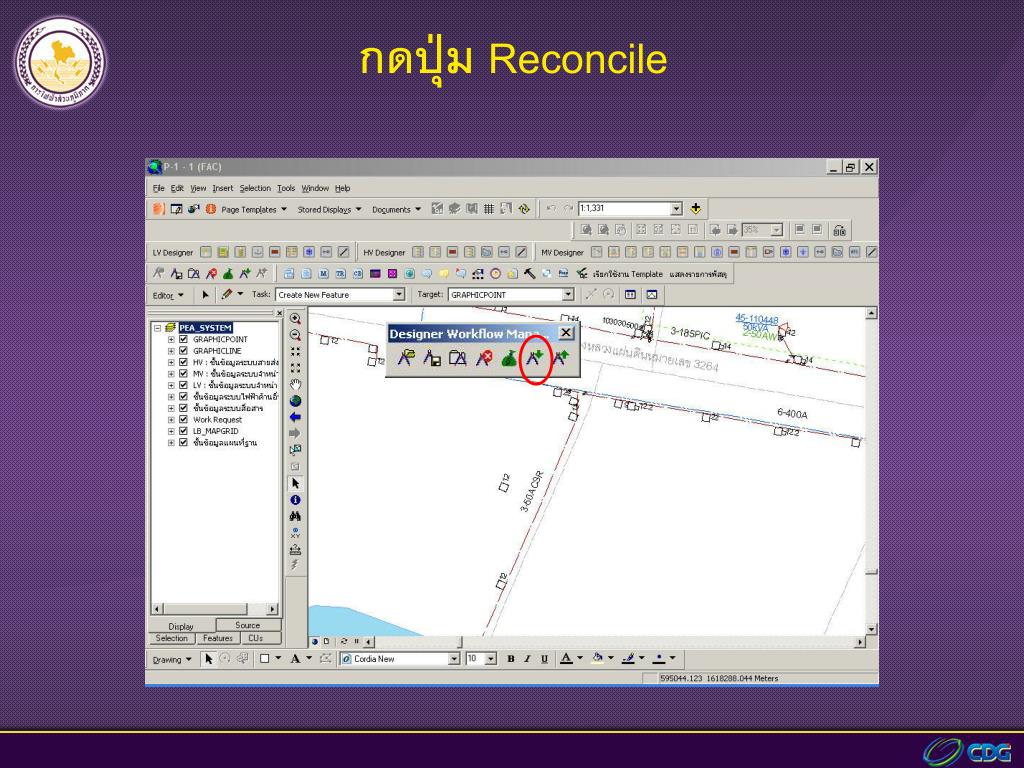

  45. กดปุ่ม Reconcile

  46. กดปุ่ม Reconcile

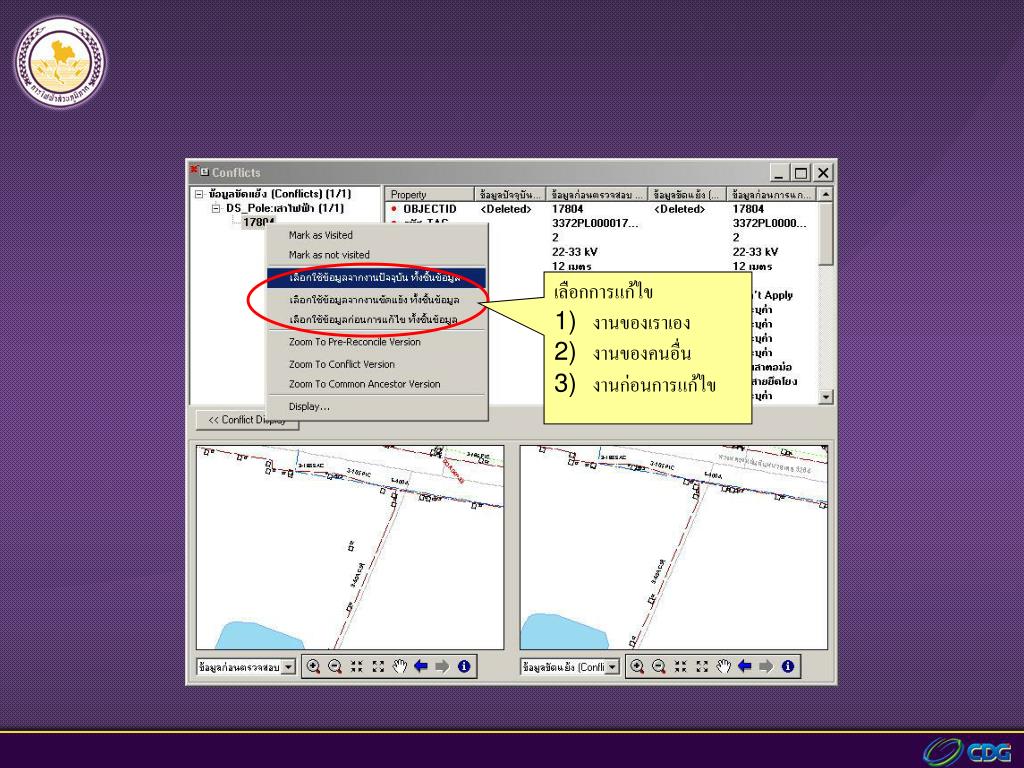

  47. เลือกการแก้ไข • งานของเราเอง • งานของคนอื่น • งานก่อนการแก้ไข

  48. การตรวจสอบ Valid Value และกฎการเชื่อมต่อ ในกรณี เกิด Design QA เลือกกลุ่มข้อมูลที่ต้องการตรวจสอบ Valid Value และกฎการเชื่อมต่อ เปิด ArcFM Attribute Editor คลิกขวาที่ Selection Tab แล้วเลือก Run QA/QC All เพื่อตรวจสอบข้อมูล ผลลัพธ์การตรวจสอบจะอยู่ใน QA/QC Tab ของ ArcFM Attribute Editor สามารถ Zoom to , Pan to , Highlight ผลลัพธ์การตรวจสอบโดยคลิกขวาตรงข้อมูลที่ต้องการใน QA/QC Tab (สามารถแก้ไขข้อมูลให้ถูกต้องใน QA/QCTab ได้เลย) สามารถ Export to XML ได้โดยคลิกขวาที่ QA/QC Tab แล้วเลือก Write All to File หมายเหตุ: หาก Post ข้อมูลที่ผิด Valid Value จะทำให้สถานะงานเปลี่ยนเป็น Design QA

  49. การตรวจสอบ Valid Value และกฎการเชื่อมต่อ
