1. İnternet Üzerinden Bilgisayar Destekli Tasarım Yaklaşımları Seda Öngör Turhan Karagüler Mahir Rasulov sedaongor@gmail.comturank@beykent.edu.trmresulov@beykent.edu.tr Beykent Üniversitesi Matematik-Bilgisayar Bölümü Ayazağa-İstanbul

2. İÇERİK • Bilgisyar Destekli Tasarım (CAD) • CAD Sistemleri • İnternet Üzerinden CAD • Java Teknolojileri ve CAD • Biz Ne Yapacağız?

3. CAD NEDİR? • AUTO-CAD Değildir...

4. Çarpışma Sonucu Oluşan Deformasyonun CAD-FE Yöntemi ile Gösterimi Kaynak: Vikipedia

5. Tarihçe • Courant Çalışmaları (1942) • Rayleigh, Ritz ve Galerkin • ANSIS ve NASTRAN Software (60’lar) • Mainframe Uygulamaları (70’ler) • Workstation Uygulamalarına Geçiş (80’ler) • PC’lere Yönelme (90’lardan itibaren) • İnternet Üzerinden Uygulamalar (Yenilerde..)

6. CAD Elemanları • Matematiksel Model • Geometrik Model • Grafiksel Model • Çözücü (Solver)

7. CAD Evreleri • Yönetsel Denklem (Governing Equation) • Sayısal Yöntem (Numerical Method) • Mesh Üretimi (Mesh Generation) • Veri Girişi • Matris Çözümü (Numerical Method) • Sonuç Gösterimi (Display of Results)

8. Örnek Problem: (Magnet Tasarımı- Magnetostatik) Dairesel Magnet (Ring Magnet) Şematik Gösterimi

9. Maxwell Denklemleri (Elektromanyetizma) • µ : Manyetik Geçirgenlik [Henry/m] •  : Dielektrik permittivity [Farad/m] • : İletkenlik [Siemens] E : Elektrik Alan [Voltm] D : Elektrik Deplasman [Coulomb/m2] B : Manyetic Alan [Tesla] H : Manyetik Alan Şiddeti [Amper/m] J : Akım Yoğunluğu [Amper/m2]  : Yük Yoğunluğu [Coulomb/m3]

10. Poission Denklemi Sınır Koşulları: -Dirichlet Koşulu: Uç noktalarda Alan Sönümleniyor (A=0) -Modelde Simetri olması durumunda

11. Sonlu Elemanlar Yöntemi (FE) Çözümü aranan problemin (çoğunlukla kısmi diferansiyel denklemlerle ifade edilir) ilgili bölgede çözümü için, bölgenin sürekli, şekil fonksiyonları(shape functions) elde edilebilen sonlu alt bölgelere (sonlu elemanlara) ayrıştırılması ve çözümün bu sonlu elemanlar için elde edilmesidir.

12. Sonlu Elemanlar Yöntemi (FE) Çözümü aranan problemin (çoğunlukla kısmi diferansiyel denklemlerle ifade edilir) ilgili bölgede çözümü için, bölgenin sürekli, şekil fonksiyonları(shape functions) bilinen sonlu alt bölgelere (sonlu elemanlara) ayrıştırılması ve çözümün bu sonlu elemanlar için elde edilmesidir.

13. Çözüm

14. CAD Sistemleri • Tek Makina Uygulamaları (Standalone Systems) • Küçük Ağ Sistemleri (Network Systems) • İnternet Üzerinden Çalışan Sistemler (Internet Enabled Systems)

15. Internet Üzerinden Çalışan CAD Sistemleri Gerekçeler: • İnternetin hızlı yaygınlaşması ve teknolojisinin kolaylaşması • CAD Yazılımlarının pahalı olması ve Lisans sorunları • CAD Yazılımlarının oldukça kapsamlı ve büyük olması, gereksiz onlarca modülün yüklenmek zorunda bırakılması • Kollektif ve eşzamanlı tasarıma olanak vermesi • Farklı mekan hatta farklı ülkelerden tasarımcı ve mühendislerin iş bölümü yaparak çalışmaları ortaklaşa yürütebilmelerine olanak vermesi • Real-time uygulamaların olanaklı hale getirilmesi • CAD Uygulamalarının veritabanı uygulamaları ile birlikte düşünülmeye başlanması • Özellikle Java teknolojilerinin ve Java 3D Grafik paketinin gelişmesi

16. Internet Üzerinden Çalışan Sistemler 2 Engeller: • Bandwith sınırlılığı • Güvenlik sorunu • Web’de beklenmedik kesintiler • Mesh boyutlarının dolayısıyla tasarım boyutunun web uygulamaları için aşırı büyük olması • Farklı bölümlerin geri bütünleştirilmesinde karşılaşılabilecek sorunlar • Tarayıcı Kısıtları

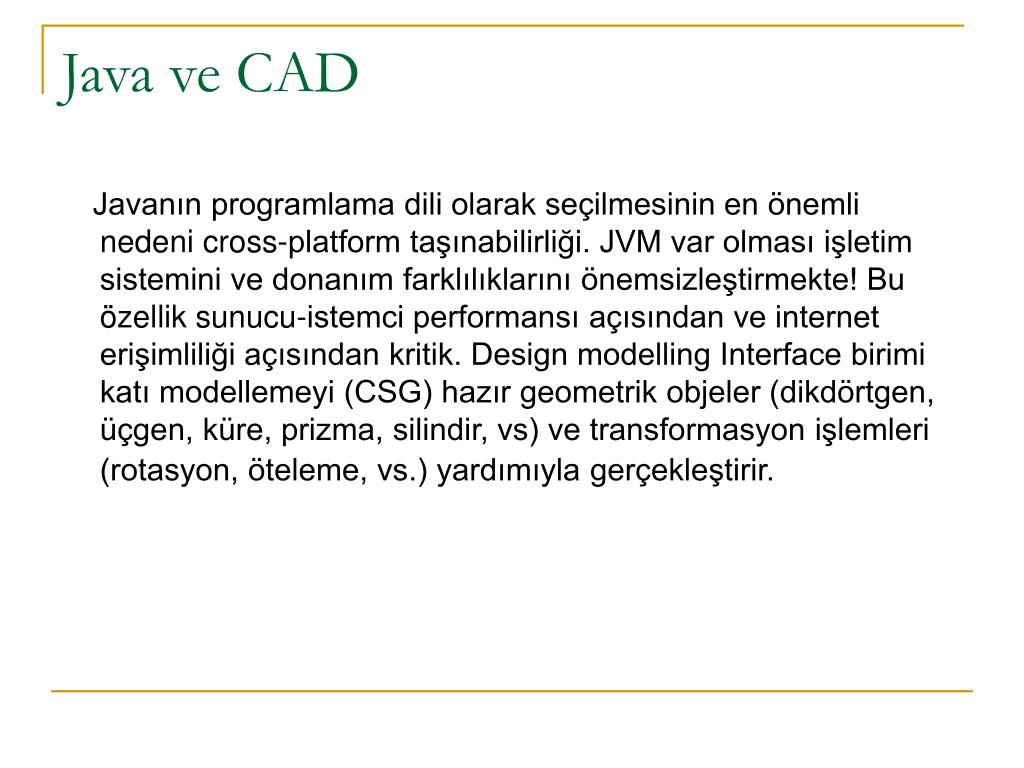

17. Java ve CAD Javanın programlama dili olarak seçilmesinin en önemli nedeni cross-platform taşınabilirliği. JVM var olması işletim sistemini ve donanım farklılıklarını önemsizleştirmekte! Bu özellik sunucu-istemci performansı açısından ve internet erişimliliği açısından kritik. Design modelling Interface birimi katı modellemeyi (CSG) hazır geometrik objeler (dikdörtgen, üçgen, küre, prizma, silindir, vs) ve transformasyon işlemleri (rotasyon, öteleme, vs.) yardımıyla gerçekleştirir.

18. FixtureNet Uygulaması Web üzerinden interaktif çalışan Java Applet • Birden fazla kullanıcı aynı anda tasarım parçalarını gerçekleştirebiliyor. Basit uygulamalar için kullanılabilir. • Tam anlamıyla real-time denemez, çözümün elde edilmesi hayli zaman almakta. • Tarayıcı temelli olması nedeniyle, kullanıcı arayüzü HTML ile sınırlanmış. • Genellikle 2D uygulamalar • Önceden hazırlanmış prototip elemanlar tasarımın ögeleri

19. 3 Katmanlı Sunucu-İstemci Sistemin Şematik Gösterimi • Katman: istemci tarafında çalışan java GUI program (applet veya script), çalışma ortamı • Katman: Modelleme ve mesh üretme işlevleri • Katman: Solid Modelleme Elemanları

20. Ayrıntlı Sistem Şeması

21. İstemci Taraf: İnput ve Görüntüleme Birimleri • GUI (java swing kütüphanesi, Java 3D canvas, çalışma alanı) • Fonksiyon Çağırma Birimleri • Görüntüleme Sınıfı • RMI İstemci Bölümü Sunucu Taraf: Tasarım Elemanları ve Solver • RMI Sunucu Bölümü • HTTP Server (Appache) • Veritabanı (fixture elemanları) • Solid modelleme ve tasarım fonksiyonlarını içeren java rutinleri

22. Sistemin Çalışma Prensibi Sunucu tarafta RMI arayüzü ve HTTP server, istemci tarafta RMI istemci başlatılır (initialize). İstemci sorgu gerçekleştirir ve iki yönlü iletişim kurulur, bu sayede sınıflar ve metodlar internet üzerinden paylaşılarak aynı makinada çalışıyormuş gibi olurlar. Sistemin çoklu istemciyi (multi-client) desteklemesi, birden fazla istemcinin aynı zamanda sunucuya bağlanmasını mümkün kılar. İstemci tarafta bir fonksiyon veya bir sınıf seçildiğinde, sunucu RMI aracılığı ile bu istemi alır ve uygun java sınıfı ve solid model kerneli aktif hale geçerek istemi gerçekleştirir. Katı model sunucu tarafta elde edildiğinde, kernel modeli istemci tarafa aktarmaya hazırlanır. Model XML dosyasına dönüştürülüp HTTP Servere yüklenir. Kontrol istemci tarafa geçtiğinde, görüntüleyici sınıf (viewer class) elde edilen modeli sunmak (display) için çağrılır. Bu viewer sınıfı sunucudaki http server programına gözatar ve oraya sunucunun XML üreten sınıfı tarafından yerleştirilen XML dosylarını istemciye yükler. Bu XML dosyaları Viewer tarafından ayrıştırılarak (parsing) istenilen gömülü bilgi ortaya çıkarılır. Ayrıştırma, Viever sınıfının bir metodunun Java Machine Interface implementasyonu sonucu, DOM’un (Document Object Model) elde edilmesiyle sağlanır. Bu DOM java 3D paketinin istemcinin ekranında istenilen grafiksel modeli üretmesi için kullanılr. Bu döngü, kullanıcının bir eleman ve/veya elemanın bir örneğinin yüklenmesini istemesi durumunda tekrarlanır.

23. CYBER CAD Özellikler: • 3D Tasarım Paketi • Nesne Tabanlı • Platform Taşınabilir Yapabildikleri: • Internet üzerinden gerçek zamanlı (real time) CAD modelleme • Interactive editing • Interactive tasarım • 2’den fazla kullanıcıya eşzamanlı çalışma olanağı

24. CYBER-CAD ile Senkronize İşbirliği Şeması CYBER-CAD Temel Yapısı

25. CyberCAD ÖrnekUygulama

26. CyberCAD ve Bazı İlave Avantajlar • Yeni nesil Java teknoji temelli olması nedeniyle uzak ortamda nesnelerin depolanması pratik • Konvensiyonel CAD programlarında dikkate alınmayan ağ yapısı, Internal Networking Modülü sayesinde kullanımda • Seamless özelliği içermesi (Eş zamanlı çok sayıda session açabilmesi) • VRML(Virtual Reality Modelling Language)’e ilave olarak kullandığı CyberCAD viewer sayesinde interaktivity ve feedback özellikleri gelişmiş • Entegre web tarayıcı sayesinde Internete ve diğer CAD tasarıcıların sitelerine direk ve hızlı erişim olanakları

27. Sonuç • Günümüzde CAD tasarım ve çözümcüleri Internet üzerinden çalışacak şekilde geliştirilmeye başlandı. • Bant Genişliği sorununun iyileştirilmesi halinde web interaktif CAD uygulamalarında hızlı bir artış beklenebilir..

28. Biz Ne Yapacağız? • Hala hazırda elimizde MATLAB kullanarak yazdığımız 2D Laplace Modelleyicisi (üçgen elemanlar kullanan) ve çözücüsü (solver) var. • Aynı problem için C ve openGL kullanarak elde ettiğimiz ikinci alternatif modelleyici ve çözücü var. • Bu modelleyicileri java + Appache server aracılığı ile web üzerinden gerçekleştirme (AB2010’a yetiştirme..) • Sonra 3D problemi deneme...

29. Referanslar • The Development of an Internet-Enabled Semi-Automated Fixture Design System, A.Senthil Kumar, S.H.Bok, R.Kiran Kumar, A.Y.C. Nee, 2001, Singapore • Internet for Concurrent Engineering Design, Dr. Francis Tay, Singapore • CyberCAD: Internet Distributed Interactive Collaborative Design, Liu Qun, Francis E.H. Tay, Tan Kim Chang, Kwong Kwok Kuen, Zhang Yun Feng • Development of an Internet-Enabled Interactive Fixture Design System, F.Mervyn, A.Senthil Kumar, S.H. Bok, A.Y.C. Nee, 2003, Singapore • Symbolic Distributed Three Dimensional Computer Aided Design over the Internet, Tim Reynolds, Yingcai Xiao • The CAD Guidebook, Stephen J. Schoonmaker, 2003 • http://ads.ahds.ac.uk • http://www.cadazz.com • http://turk-cad.com • http://www.webopedia.com • http://en.wikipedia.org • http://www.me.cmu.edu • http://mbinfo.mbdesign.net • http://www.fourmilab.ch • http://www.phenomatics.com/opensource/page/XMTen.htm • http://machinedesign.com
