Presentation Transcript
slide1

Seitenaufbau

fertig

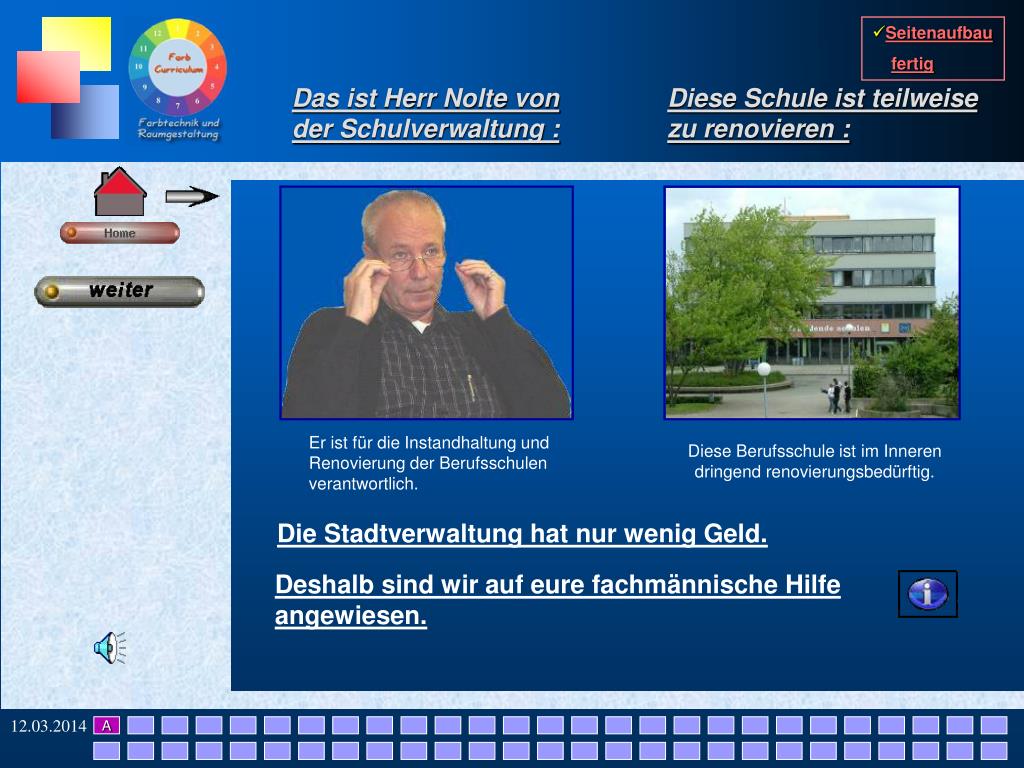

Das ist Herr Nolte von der Schulverwaltung :

Diese Schule ist teilweise zu renovieren :

Er ist für die Instandhaltung und Renovierung der Berufsschulen verantwortlich.

Diese Berufsschule ist im Inneren dringend renovierungsbedürftig.

Die Stadtverwaltung hat nur wenig Geld.

Deshalb sind wir auf eure fachmännische Hilfe angewiesen.

A

slide2

Schäden auf mineralischen Untergründen

im Innenbereich

und ihre Beseitigung durch den Maler und Lackierer

  • Seitenaufbau

fertig

Beispiele :

beschmierter und beschädigter

Betonpfeiler

Putzschaden mit freigelegtem

Mauerwerk

Grundsätzliche Bemerkungen :

Übungsaufgaben :

1

slide3

Probleme und Eigenschaften von

Gipskartonplatten

  • Seitenaufbau

fertig

Trocken-Wandeinbau

Dachausbau mit Bauplatten

Wandaufbau mit Metall-

Trägergerüst

Info :

Gipskartonplatten bestehen aus einem Gipskern, der mit Karton umklebt ist (beidseitige Ummantelung).

Sie werden in Fabriken maschinell gefertigt und sind für den Maler und Lackierer sofort einsetzbar (Trockenbau).

Gipskartonplatten sind zum Innenausbau im vorwiegend trockenen Wohnbereich geeignet. Sie lassen sich leicht verarbeiten ( zuschneiden, befestigen und die Plattenübergänge verspachteln ) .

So ist ein schneller und preisgünstiger Wandaufbau möglich.

Verarbeitungshinweise :

wichtige Eigenschaften :

2

slide4

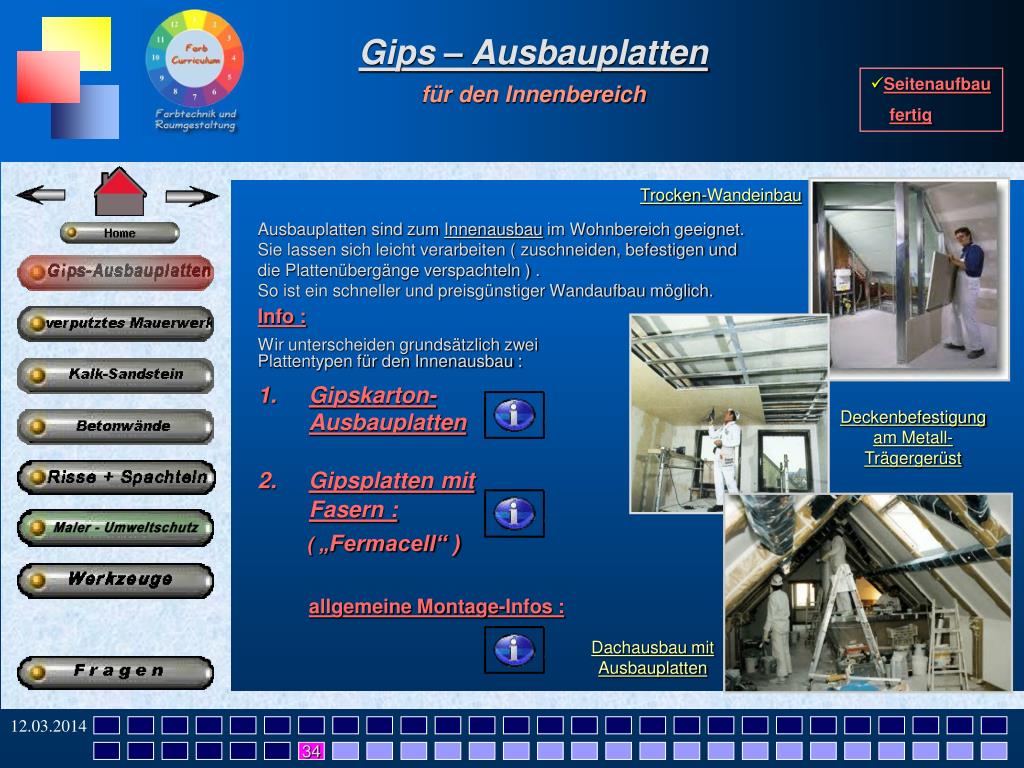

Gips-Ausbauplatten mit Fasern

„ Fermacell-Platten “

  • Seitenaufbau

fertig

Dachausbau mit Gips-Faserplatten („Fermacell“)

Befestigung von Gips-Faserplatten

an einer Wand

Info :

Gips-Faserplatten bestehen aus Gips, dem zur Stabilitätsverbesserung Fasern hinzugegeben wurden. Die Platten werden in Fabriken maschinell gefertigt und sind für den Maler und Lackierer sofort einsetzbar (Trockenbau).

Im Gegensatz zu den Gips-Kartonplatten haben sie keine Kartonummantelung.

Sie sind auch in Feuchträumen verwendbar. Weitere Beschichtungen und das Tapezieren ist auch ohne vorherige Grundierung möglich.

Verarbeitungshinweise :

wichtige Eigenschaften :

3

slide5

Probleme und Eigenschaften von

verputztem Mauerwerk

  • Seitenaufbau

fertig

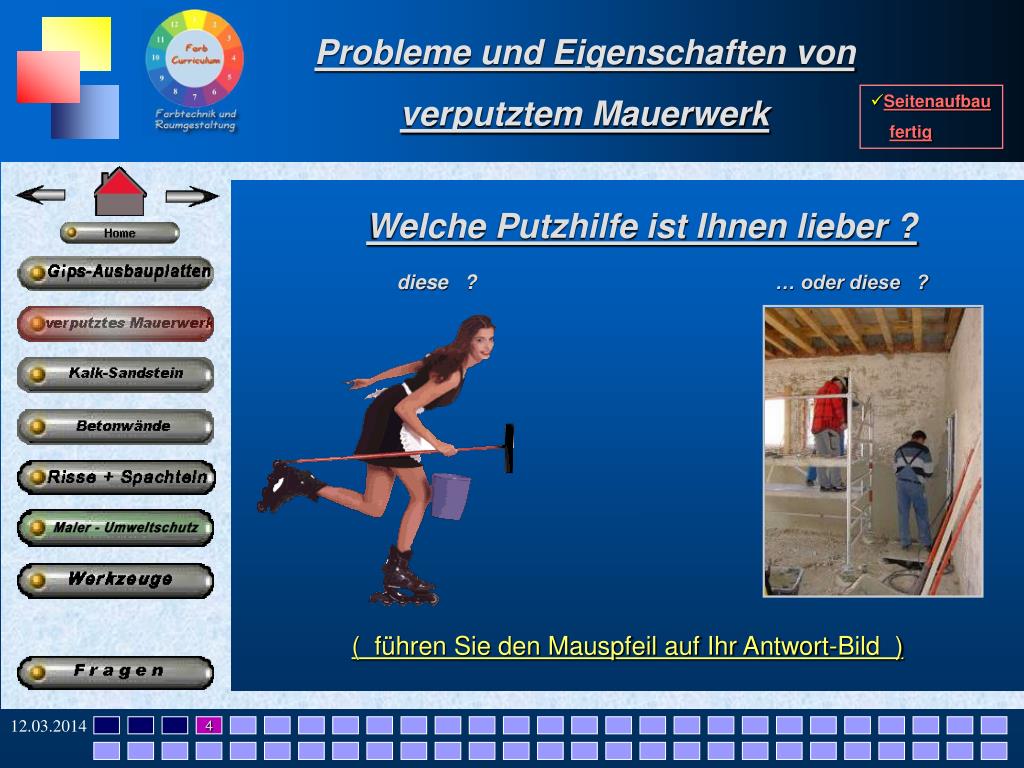

Welche Putzhilfe ist Ihnen lieber ?

diese ?

… oder diese ?

( führen Sie den Mauspfeil auf Ihr Antwort-Bild )

4

slide6

Umweltschutz-Aspekte zum Thema:

Innenraum-Renovierung

  • Seitenaufbau

fertig

Immer mehr Kunden treten an die Malerfirmen mit dem Wunsch heran, nur umweltfreundliche Materialien und Anstriche zu verwenden.

Besonders im Innenbereich ist bei Schadstoffbelastungen vergleichsweise mit viel größeren Konzentrationen zu rechnen als im Außenbereich.

Eine geringere Umweltbelastung hat nicht nur gesundheitliche Vorteile für den Kunden – auch für den Handwerker, der täglich mit diesen Produkten arbeitet, sind die Belastungen wesentlich geringer.

Die Kunden wünschen sich vom Fachmann neben guter handwerklicher Qualität auch eine qualifizierte Umweltberatung zum Thema Innenraumrenovierung !

Welche Kennzeichnung (Symbole) gibt es, wenn umweltfreundliche Inhaltsstoffe verwendet werden und Abfall vermieden wird?

Weitere

Umwelt-Infos

Recycling

Duales System

Blauer Engel

5

slide7

Kalksandsteine ( KS-Stein )

ein häufig zu bearbeitender Untergrund

des Malers und Lackierers

  • Seitenaufbau

fertig

Kalksandsteine werden als

Mauersteine verwendet.

Ein gesamtes Haus kann daraus

vom Keller bis zum Obergeschoss

gebaut werden.

Die Steine können verputzt

werden. Häufig bleiben sie auch

als Sichtmauerwerk erhalten.

weitere

Infos

6

slide8

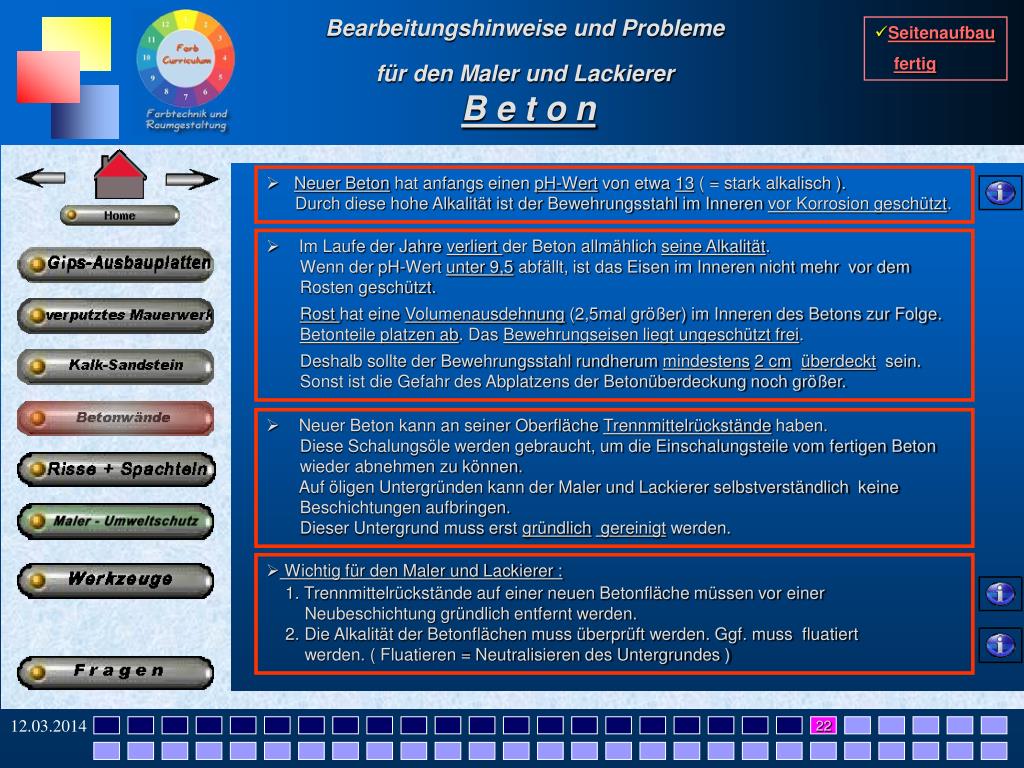

Der „flüssige“ Stein :

  • Seitenaufbau

fertig

B e t o n

Ein wichtiger Beschichtungsuntergrund für den Maler und Lackierer

Bauwerke der modernen Architektur wären undenkbar,

wenn es keinen Beton gäbe.

In seiner Ausgangsform ist er in einem

breiigen / flüssigen Zustand und kann deshalb in

nahezu jede Form gebracht werden.

Die spätere Form wird

durch die Einschalung

festgelegt.

Weitere Infos zum

Thema Beton

Fragen zum

Thema Beton

Nach dem Abbinden ist der Beton steinhart (nach etwa 28 Tagen) und hat je nach den speziellen Zuschlagsstoffen genau die Eigenschaften, die man für das Bauwerk braucht.

7

slide9

Seitenaufbau

fertig

grundsätzliche Bemerkungen zu :

Schäden auf mineralischen Untergründen

Schäden auf Grund der Bauphysik (z.B. undichte Dächer und Außenwände, Wärmebrücken usw.) sind möglichst ursächlich zu beseitigen. Ein Ausbessern der Folgeschäden ist nur eine kurzfristige (und unfachmännische) Lösung.

Mineralische Untergründe sind häufig stark saugend und porös. Ein Neuanstrich würde stark ins Innere des Untergrundes eindringen. Die Oberflächenschichtdicken werden dadurch dünner.

In Neubauten ist mit einer starken Alkalität und Feuchtigkeit der mineralischen Untergründe zu rechnen. Ohne fachgerechte Vorbereitung des Untergrundes ist keine Applikation möglich.

Wenn von den Herstellern komplette Beschichtungssysteme angeboten werden, sollten diese bevorzugt zum Einsatz kommen. Erst wenn die Schichtenfolge einer Applikation nur von einem Hersteller stammt, kann für die gesamte Beschichtung eine Hersteller-Garantie übernommen werden.

8

slide10

Verarbeitungshinweise zu :

Gipskartonplatten

  • Seitenaufbau

fertig

Gipskartonplatten werden häufig auf einer Unterkonstruktion befestigt. Damit können Höhenunterschiede zwischen den Platten ausgeglichen werden. Sie werden entweder auf einer Holzlattung oder auf speziellen Metallprofilen verschraubt. Auf einem ebenen Mauerwerk können sie auch direkt durch einen Ansetzbinder verklebt werden.

Die Plattenübergänge und Schraubvertiefungen werden mit einem speziellem Spachtel geglättet . Danach muss etwas nachgeschliffen werden.

Montagehinweise :

Fehler bei Gips-Bauplatten :

9

slide11

Informationen zu

Kalk-Sandstein-Untergründen

  • Seitenaufbau

fertig

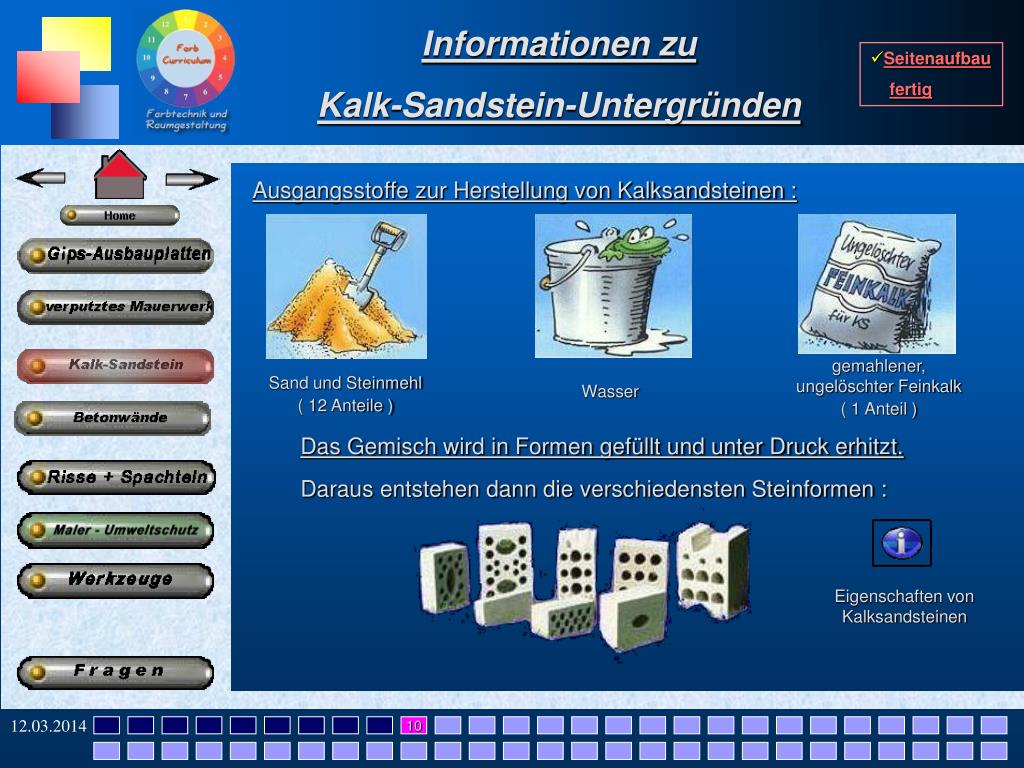

Ausgangsstoffe zur Herstellung von Kalksandsteinen :

gemahlener, ungelöschter Feinkalk

( 1 Anteil )

Sand und Steinmehl

( 12 Anteile )

Wasser

Das Gemisch wird in Formen gefüllt und unter Druck erhitzt.

Daraus entstehen dann die verschiedensten Steinformen :

Eigenschaften von Kalksandsteinen

10

slide12

wichtige Eigenschaften und Verarbeitungshinweise - Gipskartonplatten -

  • Seitenaufbau

fertig

Gipskartonplatten können normalerweisenicht in Feuchträumen eingesetzt werden .

Grund : Gips löst sich bei Feuchtigkeit.

Ausnahme: In Feuchträumen müssen die Platten eine imprägnierte Ummantelung haben.

(siehe Tabelle unten, grüne Platte)

Bei Wandübergängen zum Außenbereich ist immer eine Dampfsperre (Folie) einzusetzen.

Gipskartonplatten müssen mit lösemittelfreiem Tiefgrund vorbehandelt werden.

Grund : Gipskarton ist ein stark saugender Untergrund.

Gipskartonplatten können nicht mit Silikatfarben gestrichen werden.

Grund : Der Karton wird durch Silikatfarben angegriffen.

Übersicht der Bauplatten(DIN 18180) :

11

slide13

fachgerechte Bearbeitung der

Plattenübergänge

  • Seitenaufbau

fertig

Nach der Befestigung der Platten werden die

Vertiefungen (durch Schrauben oder Nägel)

mit geeigneter Füllmasse zugespachtelt.

Die Plattenübergänge und Stoßfugen

müssen ebenfalls zugespachtelt werden.

Um eine bessere Verbindung zwischen den

Platten herzustellen, wird ein Gewebestreifen

in die Spachtelschicht eingelegt.

Vorteilhaft sind hierbei Platten mit

abgeflachter Kante (AK).

AK –Platte (im Querschnitt)

= abgeflachte, ummantelte Kante

für fugenlose Übergänge

12

slide14

Verarbeitungshinweise zu :

Gips-Faser-Ausbauplatten

  • Seitenaufbau

fertig

Gips-Faserplatten werden häufig auf einer Unterkonstruktion befestigt. Damit können Höhenunterschiede zwischen den Platten ausgeglichen werden. Sie werden entweder auf einer Holzlattung oder auf speziellen Metallprofilen verschraubt. Auf einem ebenen Mauerwerk können sie auch direkt durch einen Ansetzbinder verklebt werden.

Die Plattenübergänge und Schraubvertiefungen werden mit einem speziellem Spachtel geglättet . Danach muss etwas nachgeschliffen werden.

Fehler bei Gips-Faser-Ausbauplatten :

13

slide15

physikalische Bauschäden mit Auswirkungen

auf den Maler- und Lackiererbereich

  • Seitenaufbau

fertig

Wenn gut wärmeleitende Bauteile (z.B. Eisenträger) die Kälte aus dem Außenbereich in die Innenräume weiterleiten, kommt es an den kühleren Stellen zu Feuchtigkeitsniederschlag.

Auf Dauer kann es hier leicht zur Schimmelbildung kommen.

Eisenträger durchdringen die Außenwand und bewirken Feuchtigkeit an dieser Stelle im Innenbereich

Gegenmaßnahmen :

Die Eisenträger müssen gut

wärmeisoliert werden.

14

slide16

wichtige Eigenschaften und Verarbeitungshinweise - Gipsfaser-Ausbauplatten -

  • Seitenaufbau

fertig

Bei Wandübergängen zum Außenbereich ist immer eine Dampfsperre (Folie) einzusetzen.

Sie muss einwandfrei nach außen abdichten.

Grund : Die Wanddichtigkeit wird wesentlich verbessert.

Die Gipsfaser-Platten sind bereits werksmäßig

grundiert.

Vor einer Beschichtung müssen sie nicht

erneut grundiert werden.

Vorsicht beim Schleifen von alten Gipsfaser- und Faserzementplatten !

Grund : Die Platten enthielten früher Asbestfasern. In der Lunge sind sie krebserregend.

Deshalb - nass schleifen !Atemschutzmaske tragen !

Heutige Platten enthalten ungefährliche Zellulosefasern (Papierfasern).

15

slide17

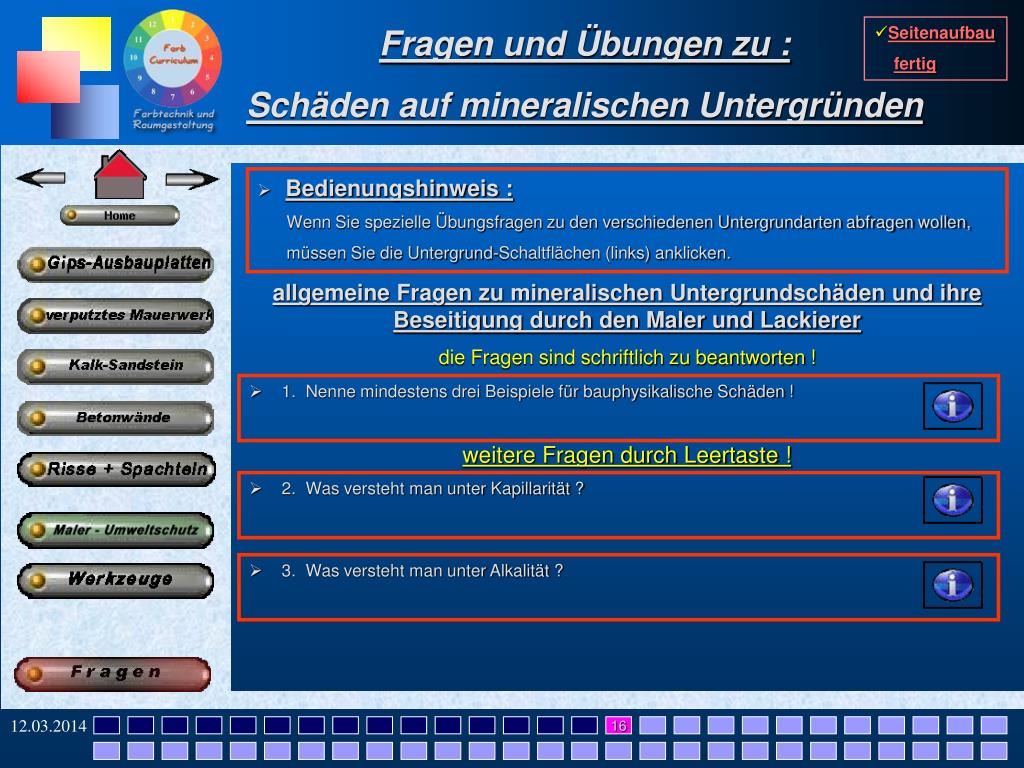

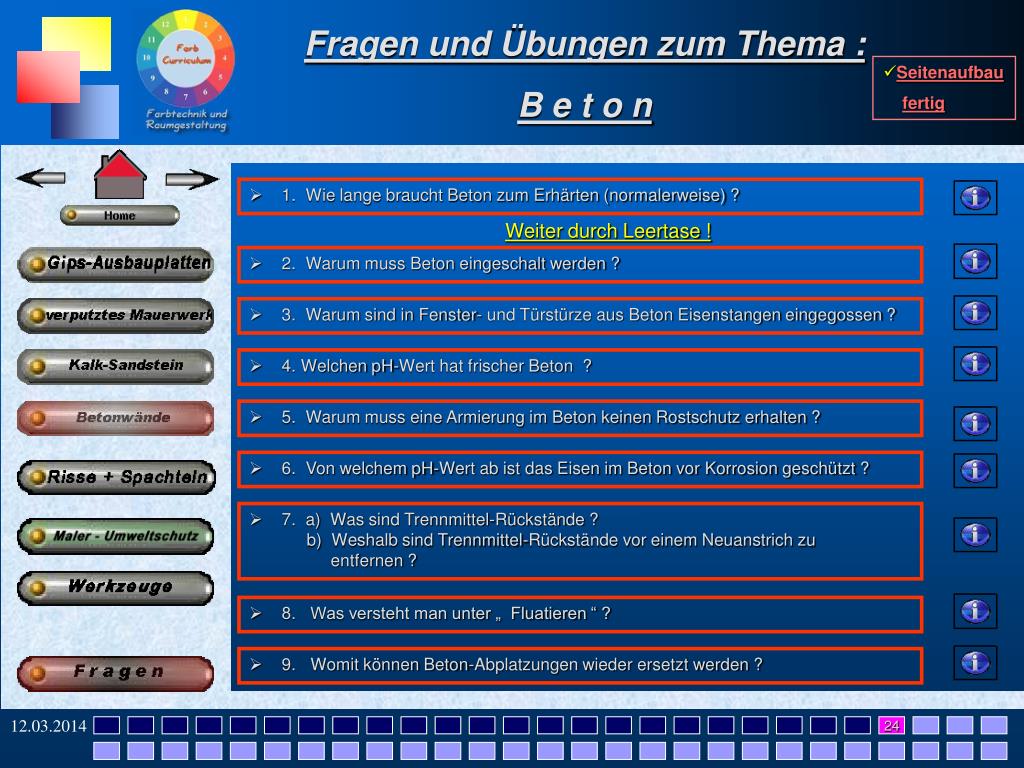

Fragen und Übungen zu :

Schäden auf mineralischen Untergründen

  • Seitenaufbau

fertig

Bedienungshinweis :

Wenn Sie spezielle Übungsfragen zu den verschiedenen Untergrundarten abfragen wollen,

müssen Sie die Untergrund-Schaltflächen (links) anklicken.

allgemeine Fragen zu mineralischen Untergrundschäden und ihre Beseitigung durch den Maler und Lackierer

die Fragen sind schriftlich zu beantworten !

1. Nenne mindestens drei Beispiele für bauphysikalische Schäden !

weitere Fragen durch Leertaste !

2. Was versteht man unter Kapillarität ?

3. Was versteht man unter Alkalität ?

16

slide18

Fragen und Übungen zu :

Gipskartonplatten

  • Seitenaufbau

fertig

1. a) Warum sind Gipskartonplatten normalerweise nicht in Feuchträumen geeignet ?

b) Welche speziellen Gipskartonplatten sind für Feuchträume geeignet ?

Weiter durch Leertase !

2. Welche Vorarbeiten sind notwendig, um neu verlegte Gipskartonplatten zu beschichten ?

( mit Begründung )

3. Woran erkennt man eine feuergeschützte Gipskarton-Bauplatte ?

4. a) Was ist eine AK-Platte ?

b) Welcher Vorteil ergibt sich bei der Verarbeitung dieser Platten ?

5. Skizziere den Aufbau einer Wandmontage mit Gipskarton-Platten und

Wärmedämmung .

17

slide19

Fragen und Übungen zu :

Gipsfaser-Ausbau-Platten

  • Seitenaufbau

fertig

1. Wie groß sollte der Abstand zwischen zwei Gips-Ausbauplatten sein ?

Weiter durch Leertaste !

2. Wie kann man nachträglich eine Innenwand einbauen, ohne mit statischen Problemen

rechnen zu müssen? (keine Verwendung von Gasbeton-Bausteinen und Maurerarbeiten)

3. Skizziere und beschreibe einen Wandaufbau mit Gipsfaser-Bauplatten und

Dämmschicht ?

4. a) Welche Funktion hat eine Unterlattung bei Bauplattenverlegung ?

b) Welche Funktion hat eine Dampfsperre ?

c) Welche Funktion hat eine Armierung beim Einbau von Bauplatten ?

5. Welche Befestigungsmöglichkeiten gibt es, um Gips-Bauplatten an einer Wand

anzubringen?

6. Warum muss man beim Schleifen von alten Gipsfaserplatten besonders vorsichtig

sein?

18

slide20

Was versteht man unter

Kapillarität ?

  • Seitenaufbau

fertig

Um diesen Begriff zu erklären, machen wir einen physikalischen Versuch :

In ein Glas-Gefäßsystem aus

dicken und dünnen Röhrchen

füllen wir Wasser ein.

Beobachtung :

In den dünneren Röhrchen

steigt das Wasser höher auf.

physikalische Gesetzmäßigkeit :

In dünnen Röhrchen wird

Wasser nach oben gesaugt.

Wichtig für den Maler und Lackierer :

In porösen Stoffen (mit vielen kleinen Kapillar-Röhrchen) kann Wasser und andere

Flüssigkeiten mehrere Meter nach oben steigen (z.B. in Holz oder porösen Steinen).

In gleicher Weise werden in diese Materialien auch flüssige Anstrichstoffe hineingesaugt.

19

slide21

Was versteht man unter

Alkalität ?

  • Seitenaufbau

fertig

Mit Alkalität wird eine chemische Eigenschaft beschrieben: Es handelt sich hierbei um … die Stärke von Laugen oder Basen

( das Gegenteil von Säuren )

In wässrigen Lösungen können sie stark ätzend wirken.

Unsere Haut kann schwerwiegende Schäden erleiden.

Die Alkalität (=oder Stärke einer Lauge) wird mit dem pH-Wert gemessen :

Alle Kalk- und Betonreaktionen wirken im wässrigen Lösungen stark alkalisch.

Neuer Beton oder Putz hat anfangs einen pH-Wert von 13 ( =starke Lauge ).

Wichtig für den Maler und Lackierer :

In Neubauten reagieren die Decken und Wände noch stark alkalisch. Die Alkalität muss vor

einem Neuanstrich überprüft werden ( mit Indikator-Papier oder Lackmus ).

Gegebenenfalls müssen die zu streichenden Flächen neutralisiert werden. (Fluatieren)

20

slide22

Grundkenntnisse zum Thema :

B e t o n

  • Seitenaufbau

fertig

Bearbeitungshinweise :

Beton

Beton kann nur sehr geringe Zugkräfte aufnehmen.

Auch die möglichen Biegekräfte sind nur sehr klein.

Beton kann sehr große Druckkräfte aufnehmen.

Deshalb muss Beton in Brücken, Decken, Fenster- und Türstürzen usw. mit

Eisenstangen verstärkt werden. Die Zug- und Biegekräfte werden dann von den

Eisenteilen übernommen (Bewehrung).

Bei Temperaturschwankungen hat der Beton - und der darin eingebettete Stahl - das

gleiche Ausdehnungsverhalten. Innerhalb des Materials entstehen so keine Spannungen.

Neuer Beton hat anfangs einen pH-Wert von etwa 13 ( = stark alkalisch).

21

slide23

Bearbeitungshinweise und Probleme

für den Maler und Lackierer

B e t o n

  • Seitenaufbau

fertig

Neuer Beton hat anfangs einen pH-Wert von etwa 13 ( = stark alkalisch ).

Durch diese hohe Alkalität ist der Bewehrungsstahl im Inneren vor Korrosion geschützt.

Im Laufe der Jahre verliert der Beton allmählich seine Alkalität.

Wenn der pH-Wert unter 9,5 abfällt, ist das Eisen im Inneren nicht mehr vor dem

Rosten geschützt.

Rost hat eine Volumenausdehnung (2,5mal größer) im Inneren des Betons zur Folge.

Betonteile platzen ab. Das Bewehrungseisen liegt ungeschützt frei.

Deshalb sollte der Bewehrungsstahl rundherum mindestens2 cmüberdeckt sein.

Sonst ist die Gefahr des Abplatzens der Betonüberdeckung noch größer.

Neuer Beton kann an seiner Oberfläche Trennmittelrückstände haben.

Diese Schalungsöle werden gebraucht, um die Einschalungsteile vom fertigen Beton

wieder abnehmen zu können.

Auf öligen Untergründen kann der Maler und Lackierer selbstverständlich keine

Beschichtungen aufbringen.

Dieser Untergrund muss erst gründlich gereinigt werden.

Wichtig für den Maler und Lackierer :

1. Trennmittelrückstände auf einer neuen Betonfläche müssen vor einer

Neubeschichtung gründlich entfernt werden.

2. Die Alkalität der Betonflächen muss überprüft werden. Ggf. muss fluatiert

werden. ( Fluatieren = Neutralisieren des Untergrundes )

22

slide24

Betonschäden und ihre Beseitigung durch den Maler und Lackierer

  • Seitenaufbau

fertig

Vorbemerkung :

Wenn die Betonschäden so erheblich sind, dass das Bewehrungseisen (Armierung) freiliegt, und das

Eisen durch langjährige Korrosion stark geschwächt (erheblich dünner) wurde, dann kann die Statik

dieses Betonbauteils stark gefährdet sein.

Einsturzgefahr !

Um die Gefährdung realistisch einschätzen zu können, müssen diese Schäden durch Baufachleute

überprüft werden. Das sind keine Arbeiten des Malers und Lackierers !

Beton ist abgeplatzt

wegen zu geringer Überdeckung,

die Bewehrung rostet

Betonecken platzen weg

zu geringe Beton-Überdeckung

eines Balkons

Wichtig für den Maler und Lackierer :

1. Die Eisenteile müssen weitestgehend entrostet werden. (Reinheitsgrad SA 2,5)

2. Danach muss das Eisen einen Korrosionsschutz erhalten.(Epoxidharzbasis)

3. zweiten Anstrich mit Quarzsand absanden, Grundierung des freigelegten Betons

4. Beton-Reparaturmörtel (kunststoffvergütet) und Beschichten mit Betonschutzsystem

23

slide25

Fragen und Übungen zum Thema :

B e t o n

  • Seitenaufbau

fertig

1. Wie lange braucht Beton zum Erhärten (normalerweise) ?

Weiter durch Leertase !

2. Warum muss Beton eingeschalt werden ?

3. Warum sind in Fenster- und Türstürze aus Beton Eisenstangen eingegossen ?

4. Welchen pH-Wert hat frischer Beton ?

5. Warum muss eine Armierung im Beton keinen Rostschutz erhalten ?

6. Von welchem pH-Wert ab ist das Eisen im Beton vor Korrosion geschützt ?

7. a) Was sind Trennmittel-Rückstände ?

b) Weshalb sind Trennmittel-Rückstände vor einem Neuanstrich zu

entfernen ?

8. Was versteht man unter „ Fluatieren “ ?

9. Womit können Beton-Abplatzungen wieder ersetzt werden ?

24

slide26

Wie kann man die Alkalität messen ?

  • Seitenaufbau

fertig

Alkalitätsmessung an einer Wand:

Blaufärbung durch Laugen

Lackmuspapier

Teststreifen mit

aufgedruckter Farbpalette

Säuremessung einer Zitrone:

Rotfärbung durch Säure

pH-Wert Messung mit Lackmuspapier:

Die zu messende Wandstelle wird

zuvor mit destilliertem Wasser benetzt.

Durch einen Farbvergleich mit der

vorgedruckten Farbpalette wird der

pH-Wert optisch eingeschätzt.

Blau : Alkalisch ( Lauge ) , pH = 7 bis 14

Rot : Säure, pH = 0 bis 7

  • pH-Wert Messung mit

elektronischen Geräten

25

slide27

Beseitigung von Rissen und Löchern

- S p a c h t e l n -

  • Seitenaufbau

fertig

Spachtelwerkzeuge

Malerspachtel

Putzschäden:

Loch mit freigelegtem Mauerwerk

Baudynamischer Riss am Fenster

( Rissarten )

26

slide28

Probleme und Eigenschaften von

P u t z e n

  • Seitenaufbau

fertig

Aufgaben der Putze :

- Ausgleichen von Unebenheiten eines Mauerwerks

- Verschönerung einer Wand

- Schutz vor der Witterung

- Beschichtungsuntergrund

- Flamm- und Feuerschutz

- Schall- und Wärmedämmung

Putzarten :

- mineralisch gebundene Putze

- kunstharzgebundene Putze

- Wärmedämmungs-Putzsysteme (Vollwärmeschutz)

Im Folgenden werden nur die mineralischen Putze behandelt.

27

slide29

F a l s c h !

  • Seitenaufbau

fertig

( führen Sie die Maus auf das Bild )

slide30

R i c h t i g !

  • Seitenaufbau

fertig

( führen Sie die Maus auf das Bild )

slide31

mineralische Putzarten und ihre Eigenschaften

  • Seitenaufbau

fertig

Putzarten (nach DIN 18550) :

Putzschäden :

Kalkputze

Als Bindemittel wird bei dieser Putzart Kalk verwendet. Er verbindet die

Sandkörner und Zuschlagstoffe. Dieser Putz ist sehr wasserdampf-durchlässig.

Zementputze

Hier wird als Bindemittel Zement verwendet. Dadurch werden die Sandkörner

und Zuschlagstoffe verbunden. Dieser Putz ist kaum wasserdampf-durchlässig.

Auf einem mineralischem Unterputz können auch Kunstharzputze als Oberputz

aufgetragen werden. Der Oberputz kann auch beliebig eingefärbt werden.

30

slide32

Putzrisse und ihre Ursachen

  • Seitenaufbau

fertig

Wenn man Putzrisse fachgerecht beseitigen will, muss man ihre Ursache kennen :

baudynamische Risse

Sie verlaufen hauptsächlich von unten nach oben.

Ursache: Fundament, Erdreich

Schwund- und Fugenrisse

Es zeichnet sich das Mauerwerk ab.

Ursache: Untergrundmängel, z.B. verschiedene Mauerstein-Materialien

Netz- und Haarrisse Ursache: Putzfehler

In die neue Putzschicht müssen zur

Rissüberbrückung und Stabilisierung

Gewebebahnen eingelegt werden.

Bei baudynamischen Rissen :

Es muss die Ursache beseitigt werden,

- oder mindestens ein Stillstand der

Rissbildung erreicht sein.

Einlegen von

Gewebebahnen

baudynamische Putzrisse

31

slide33

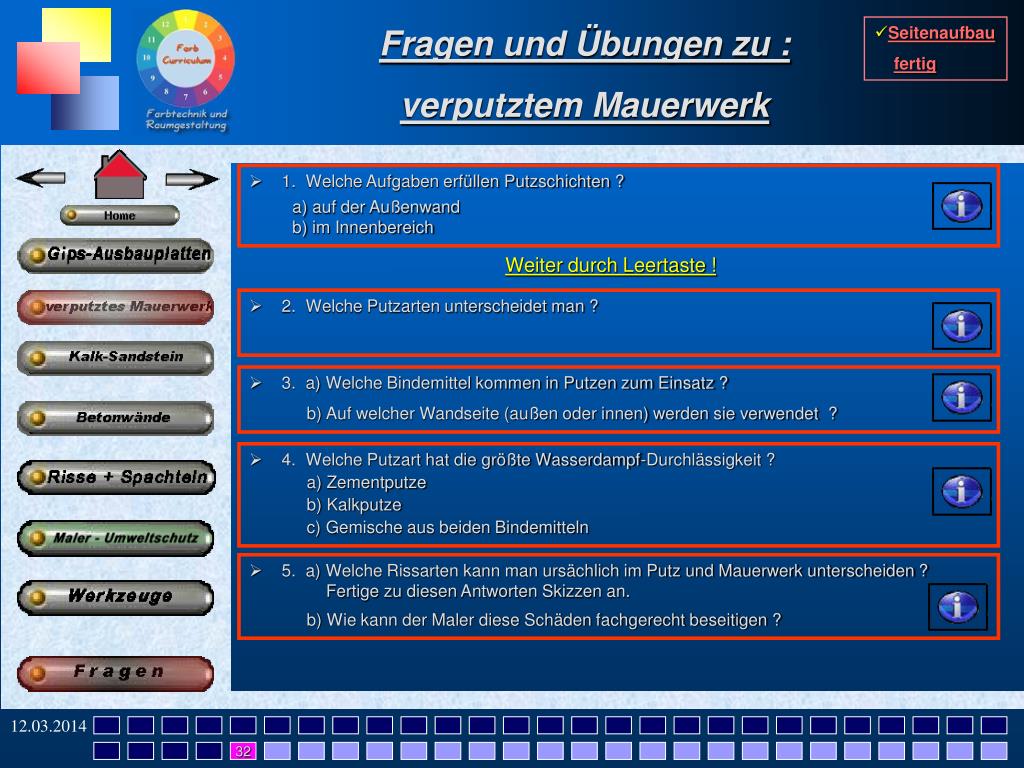

Fragen und Übungen zu :

verputztem Mauerwerk

  • Seitenaufbau

fertig

1. Welche Aufgaben erfüllen Putzschichten ?

a) auf der Außenwand

b) im Innenbereich

Weiter durch Leertaste !

2. Welche Putzarten unterscheidet man ?

3. a) Welche Bindemittel kommen in Putzen zum Einsatz ?

b) Auf welcher Wandseite (außen oder innen) werden sie verwendet ?

4. Welche Putzart hat die größte Wasserdampf-Durchlässigkeit ?

a) Zementputze

b) Kalkputze

c) Gemische aus beiden Bindemitteln

5. a) Welche Rissarten kann man ursächlich im Putz und Mauerwerk unterscheiden ?

Fertige zu diesen Antworten Skizzen an.

b) Wie kann der Maler diese Schäden fachgerecht beseitigen ?

32

slide34

Seitenaufbau

fertig

Der Arbeitsauftrag

des Schulverwaltungsamts ( Herr Nolte )

B

slide35

Gips – Ausbauplatten

für den Innenbereich

  • Seitenaufbau

fertig

Trocken-Wandeinbau

Ausbauplatten sind zum Innenausbau im Wohnbereich geeignet. Sie lassen sich leicht verarbeiten ( zuschneiden, befestigen und die Plattenübergänge verspachteln ) .

So ist ein schneller und preisgünstiger Wandaufbau möglich.

Info :

Wir unterscheiden grundsätzlich zwei Plattentypen für den Innenausbau :

  • Gipskarton- Ausbauplatten

Deckenbefestigung am Metall-Trägergerüst

2. Gipsplatten mit

Fasern :

( „Fermacell“ )

allgemeine Montage-Infos :

Dachausbau mit Ausbauplatten

34

slide36

Plattenmontage und Bearbeitung

Gips-Ausbauplatten

  • Seitenaufbau

fertig

1. Als Träger für die Platten wird meistens eine Unterlattung angebracht:

2. Danach werden die Platten mit der Unterlattung verschraubt:

Plattenmontage an einer Wand :

Der Plattenabstand sollte zwischen 5 mm und 7 mm betragen.

3. Zum Schluss werden die Plattenzwischenräume und die versenkten Schraubenköpfe gespachtelt.

Weitere Plattenmontage-Infos :

35

slide37

Seitenaufbau

fertig

Plattenmontage und Bearbeitung

Gips-Ausbauplatten

Weitere Plattenmontage-Infos :

Die Ausbauplatten können auch mit einem Metall- rahmengerüst verschraubt werden:

So kann man mit einfachen Mitteln eine Wand nachträglich erstellen.

Eine weitere Befestigungsmöglichkeit ist das direkte Ankleben mit Ansetzbinder an einer Wand:

Zuschneiden der Ausbauplatten :

Anschneiden mit einem Cuttermesser

Brechen der Platte an der Schnittkante

Die Platten können auch gesägt werden.

36

slide38

Plattenmontage und Bearbeitung

Gips-Ausbauplatten

  • Seitenaufbau

fertig

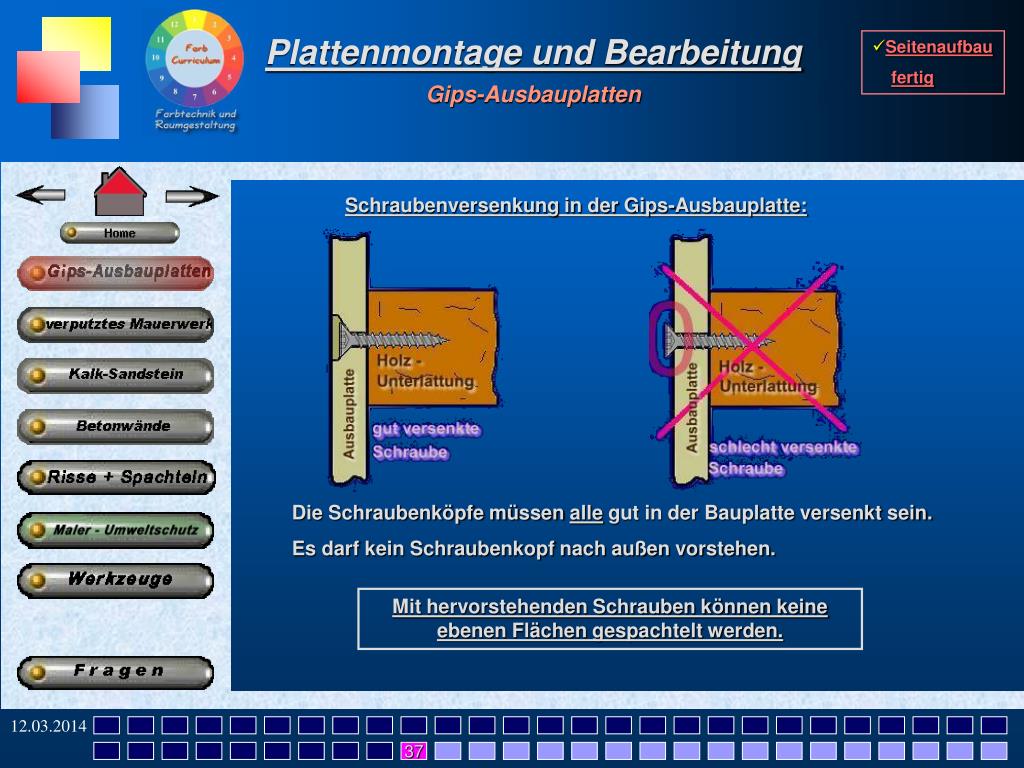

Schraubenversenkung in der Gips-Ausbauplatte:

Die Schraubenköpfe müssen alle gut in der Bauplatte versenkt sein.

Es darf kein Schraubenkopf nach außen vorstehen.

Mit hervorstehenden Schrauben können keine ebenen Flächen gespachtelt werden.

37

slide39

Eigenschaften von Kalksandsteinen

( KS-Steine )

  • Seitenaufbau

fertig

gute Eigenschaften:

+ hoch belastbar,

hohe Festigkeit

+ hohe Maßgenauigkeit

(Sichtmauerwerk möglich)

+ großes Gewicht

( dadurch guter Schallschutz,

konstante Raumtemperatur )

schlechte Eigenschaften:

- Kalksandsteine sind stark saugend. (Sie saugen Wasser wie ein Schwamm.)

- Sie sind stark alkalisch.

- Sie haben eine schlechte Wärmedämmung.

Wichtig für den Maler und Lackierer :

Deshalb müssen Kalksandstein-Wände …

  • … imprägniert werden und wasserabweisend sein. (Außenwände)
  • … eine zusätzliche Wärmedämmung erhalten. (Außenwände)
  • Neue Wände müssen zuvor neutralisiert (fluatiert) werden.

38

slide40

Fragen und Übungen zu :

Kalksandsteinen

  • Seitenaufbau

fertig

1. Welche guten Eigenschaften von Kalksandsteinen kennst du ?

Weiter durch Leertaste !

Weiter durch Leertaste !

2. a) Welche schlechten Eigenschaften haben KS-Steine ?

b) Welche Gegenmaßnahmen kann der Maler und Lackierer durchführen ?

3. a) Woraus werden KS-Steine hergestellt ?

b) Sind diese Rohstoffe umweltfreundlich ?

4. Welche Beschichtungen sind auf KS-Steinen geeignet ?

39

slide41

Beschichtungen und Vorbehandlungen

von Kalksandsteinen

  • Seitenaufbau

fertig

im Innenbereich :

Bei neuen KS-Steinen ist die hohe Alkalität problematisch. (vorher Fluatieren)

im Außenbereich : (unverputzt)

- KS-Steine müssen wegen ihrer starken

Saugwirkung vor Regen geschützt werden.

Wichtig für den Maler und Lackierer :

Eigenschaften geeigneter Beschichtungssysteme auf KS-Stein (Außenbereich):

  • 1. Siliconharzfarben : Geringe Wasserdurchlässigkeit, gute Wasserdampfdurchlässigkeit,

wasserverdünnbar

  • 2. Polymerisatharzfarben: Bei Salzausblühungen und wasserlöslichen Verschmutzungen,

Lösemittel-verdünnbar

40

slide42

Umweltschutz-Aspekte zum Thema:

Innenraum-Renovierung

  • Seitenaufbau

fertig

Ist das Symbol des Blauen Engels ein Beweis dafür, dass keine giftigen Inhaltsstoffe verwendet wurden ?

Antwort : Nein

Auch in Produkten mit Blauem Engel können giftige Stoffe enthalten sein. (z.B. giftige Lösemittel)

Beim Blauen Engel sind die Schadstoffkonzentrationen wesentlich geringer als in Produkten ohne diese Kennzeichnung.

Was besagt die Kennzeichnung Duales System ?

Es ist eine Kennzeichnung des Handels für ein Rücknahmesystem (z.B. Pfand-System) von Verpackungen, um sie zum großen Teil wiederverwenden zu können.

Damit werden weniger Verpackungen in den Abfall geworfen.

Recycling bedeutet, dass die Abfälle nach wiederverwertbaren Stoffen sortiert werden, um aus diesen Rohstoffen teilweise wieder neue Produkte herstellen zu können.

Weitere Umwelt-Infos

Merke:Der beste Umweltschutz ist Abfälle zu vermeiden. Alle Rücknahme- und Wiederverwertungs- Systeme verbrauchen erneut Energie. Sie stellen nur die zweitbeste Lösung dar. Der schlechteste Weg ist es, die Produkte nur einmal zu nutzen, um sie dann in den nicht weiter nutzbaren Restmüll zu werfen. ( = Wegwerf-Gesellschaft )

41

slide43

Umweltschutz-Aspekte zum Thema:

Innenraum-Renovierung

  • Seitenaufbau

fertig

Wo sind die Umwelt- und Gesundheitsgefahren durch Chemikalien für den Maler und Lackierer besonders groß ?

Arbeiten mit Lösemitteln ( Ausnahme : Wasser )

Arbeiten mit Abbeizmitteln

Entfernen von Altanstrichen *

* Erst in neuerer Zeit wurden die Umweltgesetze verschärft. Alte Lacke und Anstriche können deshalb noch gefährliche Chemikalien beinhalten!

Weitere Umwelt-Infos

42

slide44

Umweltschutz-Aspekte zum Thema:

Innenraum-Renovierung

  • Seitenaufbau

fertig

Als Maler und Lackierer verhalte ich mich dann umweltfreundlich, wenn ich …

… Kunststoffabfälle nach Möglichkeit vermeide.

(z.B. anstatt mit Folien abzudecken, besser mit Papier abdecken)

… Kunststoffabfälle in den dafür bestimmten Behälter werfe.

(Gelbe Säcke, gelbe Tonnen usw. , Abfälle sortieren)

Info + Fallbeispiel: Sonderabfälle

… keine Sonderabfälle (z.B. Farbreste) auf wilden Deponien wegwerfe.

… keine gefährlichen Flüssigkeiten und Abfälle in das Abwasser gebe.

(Toiletten sind keine Müllbehälter)

Farbreste gehören nicht ins Abwasser !

… Abbeiz-Fluide nur dann verwende, wenn eine mechanische

Entfernung von Altanstrichen nicht möglich ist.

… mit Lösemitteln sparsam umgehe und nach Möglichkeit

wasserlösliche Anstriche/Lacke verwende.

43

slide45

Der Fall Martin:

- und alles nur wegen ein paar leeren Farbeimern

  • Seitenaufbau

fertig

Freitagnachmittag : Die Renovierungsarbeiten sind gutvorangekommen.

Der Klassenraum ist jetzt nahezu fertig.

Der Berufsschullehrer (Herr S.) und der Lehrling Martin K. räumen eilig die letzten Abdeckfolien, Lackdosen und Farbeimer zusammen.

Die Eimer und Dosen enthalten noch flüssige Reste der Wandfarbe und Heizungslack. Um sie leichter tragen zu können, stecken Martin K. und Herr S. alles in einen blauen Müllsack.

Martin trägt den Sack hinunter zum Auto des Lehrers. Als Martin den Kofferraum öffnet

sieht er, dass der Wagen schon sehr voll ist und der Müllsack nicht mehr hineinpasst. Daraufhin nimmt Martin den Müllsack und stellt ihn an einem nahegelegenen Mülltrenncontainer ab. Damit ist die Sache für Martin erledigt. Herr S. hat von dem illegalen Abstellen des Müllsacks nichts bemerkt.

Das Wochenende wartet... – Als Martin und Herr S. am Montagmorgen in die Berufsschule kommen, werden sie sogleich in das Büro des Schulleiters gebeten. Der Schulrektor ist bereits sehr

Bildvergrößerung

aufgeregt und sagt ihnen, dass ein Zeuge sie am Freitagnachmittag

beobachtet hätte, als sie illegal Sonderabfälle entsorgt hatten.

Ihr Autokennzeichen und Martin wurde von dem Zeugen fotografiert und es kam zu einer Anzeige bei der Polizei. Der Fall wurde an die Staatsanwaltschaft weitergeleitet. Der Lehrer und Martin müssen jetzt mit einer Geldbuße von circa 2500 € rechnen.

44

slide46

Der Fall Martin:

- und alles nur wegen ein paar leeren Farbeimern

  • Seitenaufbau

fertig

Beantworte die Fragen schriftlich!

Zurück zur Fallschilderung

1. a) Worum geht es in dem Fall Martin ?

b) Welche Personen sind an dem Fall beteiligt ?

2. Ist die angedrohte Geldbuße von 2500 € nicht bei weitem übertrieben ?

( Schließlich handelt es sich nur um ein paar Farbeimer )

3. Was haben der Berufsschullehrer (Herr S.) und Martin

falsch gemacht ?

4. Wo kann man an deinem Wohnort / in deiner Region

den Sondermüll ( z.B. Farbenabfälle ) ordnungsgemäß

abliefern ?

Bildvergrößerung

45

slide47

Der Fall Martin:

- und alles nur wegen ein paar leeren Farbeimern

  • Seitenaufbau

fertig

Bildvergrößerung

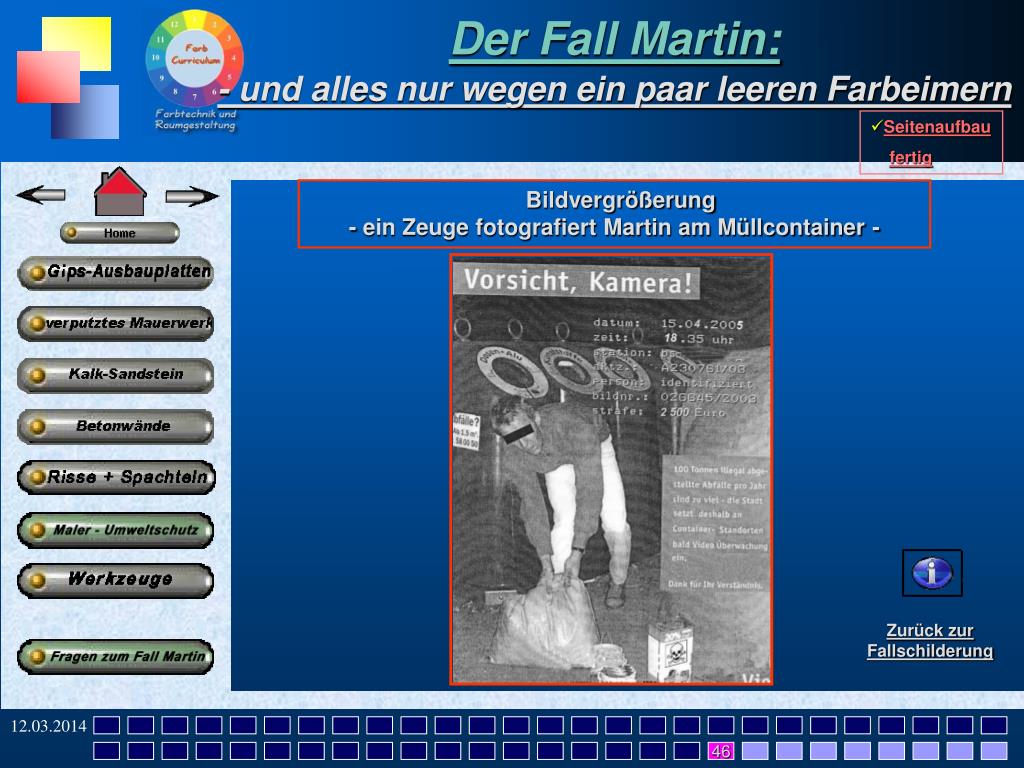

- ein Zeuge fotografiert Martin am Müllcontainer -

Zurück zur Fallschilderung

46

slide48

Fragen zum Thema:

Umweltschutz im Maler- und Lackiererhandwerk

  • Seitenaufbau

fertig

Beantworte die Fragen schriftlich!

1. Welche Bedeutung haben die folgenden Symbole ?

Beschreibe auch ihre beabsichtigten Wirkungen.

a) b) c)

2. Können in Gebinden mit dem Blauen Engel trotzdem giftige und

umweltschädliche Stoffe enthalten sein ?

3. Welches Abfall-Verhalten eines Verbrauchers ist umweltmäßig das

beste und schont damit die Umwelt ?

4. Durch welche Chemikalien ist bei der Berufsausübung des Malers

und Lackierers die Gesundheit erhöhten Gefahren ausgesetzt ?

5. Welche Möglichkeiten gibt es an deinem Wohnort, anfallenden

Sondermüll (Farbenabfälle) zu entsorgen ?

6. Nenne mindestens sechs vorbildliche Verhaltensweisen aus der

Berufswelt des Malers und Lackierers, die gut sind für die Umwelt.

47

slide49

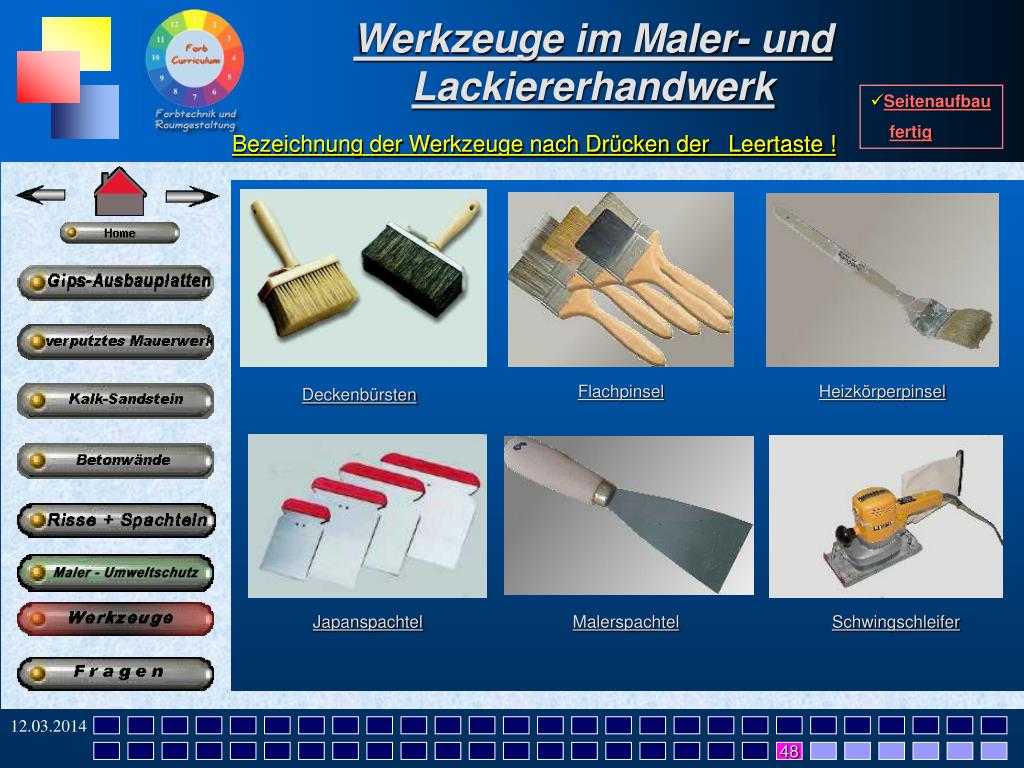

Werkzeuge im Maler- und Lackiererhandwerk

  • Seitenaufbau

fertig

Bezeichnung der Werkzeuge nach Drücken der Leertaste !

Bezeichnung der Werkzeuge nach Drücken der Leertaste !

Flachpinsel

Heizkörperpinsel

Deckenbürsten

Japanspachtel

Malerspachtel

Schwingschleifer

48
