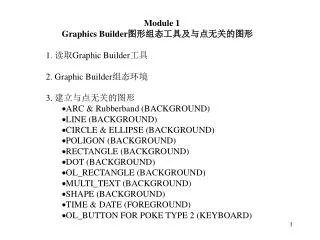

Module 1 Graphics Builder 图形组态工具及与点无关的图形 1. 读取 Graphic Builder 工具 2. Graphic Builder 组态环境

Module 1 Graphics Builder 图形组态工具及与点无关的图形 1. 读取 Graphic Builder 工具 2. Graphic Builder 组态环境 3. 建立与点无关的图形 ARC & Rubberband (BACKGROUND) LINE (BACKGROUND) CIRCLE & ELLIPSE (BACKGROUND) POLIGON (BACKGROUND) RECTANGLE (BACKGROUND) DOT (BACKGROUND) OL_RECTANGLE (BACKGROUND)

nero-ryan
Download Presentation

Module 1 Graphics Builder 图形组态工具及与点无关的图形 1. 读取 Graphic Builder 工具 2. Graphic Builder 组态环境

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Module 1 • Graphics Builder图形组态工具及与点无关的图形 • 1.读取Graphic Builder工具 • 2. Graphic Builder组态环境 • 3. 建立与点无关的图形 • ARC &Rubberband (BACKGROUND) • LINE (BACKGROUND) • CIRCLE & ELLIPSE (BACKGROUND) • POLIGON (BACKGROUND) • RECTANGLE (BACKGROUND) • DOT (BACKGROUND) • OL_RECTANGLE (BACKGROUND) • MULTI_TEXT (BACKGROUND) • SHAPE (BACKGROUND) • TIME & DATE (FOREGROUND) • OL_BUTTON FOR POKE TYPE 2 (KEYBOARD)

  2. 4. 使用图形中的线模式line patterns 、线宽line widths 、填充图形 • fill patterns和文本属性text attributes： • LINE_PAT • LINE_WIDTH • FILL_PAT • Text attributes • 5. 在二个GB组态界面拷贝图形。

  3. 图号范围: !!!!!!!!!!!流程图的类型!!!!!!!!!!!!!!!

  4. Module 2 • 建立与点有关的图形 • 1. 动态图的类型: • PROCESS_PT: 模拟量记录区的读取 (AV, ED, EU, etc.) • BAR • OL_CYLINDER • OL_GAUGE • PLOT with shape • TREND • XY plot • 2. 图形中的条件语句: • Simple expressions • Compound expressions • CASE expressions • QUALITY expressions • SET expressions

  5. 3. 利用条件语句组态动态图: • COLOR • TEXT • SHAPE • BLINK • PROCESS_PT • LINE_PAT • SHAPE_PAT • 4. 生成激活区( Poke Type ): • Poke Type 0 • Poke Type 9

  6. 条件语句 •Simple Expressions(简单句) • Compound Expressions(复合句) • Case Expressions(Case语句) • Quality Expressions(质量句) • Set Expressions(Set语句)

  7. 简单条件语句 Syntax: (operand1 rel_op operand2) [ logic_op (operand1 rel_op operand2) ... ] Examples: COLOR FG cyan (A100 AV < 50) yellow COLOR FG red ((A100 AV > 50) AND (A100 1W = HDWRFAIL) OR (D200 = ALARM)) blue

  8. 参数: A100 AV = 10 SET2 = 20 A200 LL > 100.45 A100 AS = ALARM D200 DS = RESET A100 RT = LA D200 RT = LD Set5 > 50 Set20 = A100 GS A100 AV > $CONST1

  9. 复合条件语句 Syntax: { simple_expression1 conditional_value1 simple_expression2 conditional_value2 ... simple_expressionN conditional_valueN } Examples: COLOR FG magenta {(A100 AV > 50) blue (A100 1W = HDWRFAIL) red} BG white

  10. Case条件语句 Syntax: (CASE) pt_name rec_fld initial_val increment count cond_val Example: COLOR FG magenta (CASE) A100 AV 1 2 3 green blue red if A100 < 3 magenta if 3 <= A100 < 5 green if 5 <= A100 < 7 blue if 7 <= A100 < 9 red if A100 >= 9 magenta

  11. 质量条件语句 Syntax: (QUALITY) pt_name fair_quality_cond_value poor_quality_cond_value bad_quality_cond_value timedout_quality_cond_value Example: COLOR FG cyan (QUALITY) D200 green yellow red blue

  12. Set 条件语句 Syntax: (SETx) N conditional_values Example: COLOR FG red (SET2) 4 green blue black white if SET2=1 or SET2>5 red if SET2=2 green if SET2=3 blue if SET2=4 black if SET2=5 white

  13. Module 3 • 生成公共特性图及图符 • 1. 生成静态图符. • 2. 生成不同的图形: • macros宏图 • pop-up windows弹出窗口图 • 3. 窗口图 • 图形类型: 窗口图 • 允许图号 • $W 变量 • Poke type 8: window

  14. 5. 使用源文件编辑图形 • GB 源编辑器 • 外部编辑器 • 6. 宏图组态 • 宏的概念 • 变量类型 • 图组 • 保存 • 使用宏

  15. Macros宏图 - 命名方式 macroN.diag, macroN.src, macroN.bmp, macroN.notes 其中: n = 宏图图号 (1 到 65,535)

  16. Macros - 宏图变量 • $Dn宏图点变量, n = 1到 99. • “$Tn”前景区字串变量, n = 1 到 50. • “$Tn”背景区字串变量, n = 1 到 50. • $SETn SET变量, n = 1 到 256. • $CONSTn常数变量, n = 1 到 256. • $STATUS状态字变量,n = 1到 256.

  17. Module 4 • 生成控制回路接口图 • 1. 设计完成开关量回路的开关面板 - 使用以下的激活区及应用程序: • Poke type 7 (无条件执行程序应用) • Program 6 (应用程序：激活二个算法，调用一个TRIGGER，对SET寄存器送某个数) • Poke type 23 (有条件执行多个应用程序) • Program 28 (数字量开应用程序) • Program 29 (数字量关应用程序) • Program 32 (切手动应用程序) • Program 33 (切自动应用程序)

  18. 2.设计完成模拟量控制回路的操作面板 - 使用以下的激活区及应用程序: • Poke type 7 (无条件执行程序应用) • Program 6 (应用程序：激活二个算法，调用一个TRIGGER，对SET寄存器送某个数) • Poke type 23 (有条件执行多个应用程序) • Program 30 (设定值增加应用程序) • Program 31 (设定值减少应用程序) • Program 32 (切手动应用程序) • Program 33 (切自动应用程序) • Program 34 (输出值增加应用程序) • Program 35 (输出值减少应用程序)

  19. 用于应用程序的激活区:

  20. CNTRL_POKE (6) POKE_FLD x y w h state poke_type num_of_progs prog_num diag_num num_of_args point1 point2 trig_num set_num setval 其中: x, y, w, h, state, = 标准的激活区参数. poke_type = 激活区类型 (7 是对应的激活区类型号). num_of_progs = 被执行的应用程序序号 (通常为 1,若有多个应用程序使用，则有相应的数). prog_num =应用程序序号6. diag_num = 图形号 (若在此应用程序中不用，则为0 ).

  21. CNTRL_POKE (6)（续） num_of_args = 参数的总数. 对此应用为5。 point1 = 算法点名 ID point2 = 算法点名 ID trig_num = 需要执行的TRIGGER号 set_num = Set 寄存器号。 setval =SET 寄存区送的整数.

  22. Program 28 (数字量开应用程序) POKE_FLD x y w h state poke_type num_of_progs prog_num diag_num num_of_args 其中: x, y, w, h, state =标准的激活区参数. poke_type =激活区类型 (23 是对应的激活区类型号). num_of_progs =被执行的应用程序序号 (通常为 1,若有多个应用程序使用， 则有相应的数). prog_num =应用程序序号28. diag_num =图形号 (若在此应用程序中不用，则为0 ). num_of_args =参数的总数. 对此应用为0。

  23. Program 29 (数字量关应用程序) POKE_FLD x y w h state poke_type num_of_progs prog_num diag_num num_of_args 其中: x, y, w, h, state =标准的激活区参数. poke_type =激活区类型 (23 是对应的激活区类型号). num_of_progs =被执行的应用程序序号 (通常为 1,若有多个应用程序使用， 则有相应的数). prog_num =应用程序序号29. diag_num =图形号 (若在此应用程序中不用，则为0 ). num_of_args =参数的总数. 对此应用为0。

  24. Program 32 (切手动应用程序) POKE_FLD x y w h state poke_type num_of_progs prog_num diag_num num_of_args 其中: x, y, w, h, state =标准的激活区参数. poke_type =激活区类型 (23 是对应的激活区类型号). num_of_progs =被执行的应用程序序号 (通常为 1,若有多个应用程序使用， 则有相应的数). prog_num =应用程序序号32. diag_num =图形号 (若在此应用程序中不用，则为0 ). num_of_args =参数的总数. 对此应用为0。

  25. Program 33 (切自动应用程序) POKE_FLD x y w h state poke_type num_of_progs prog_num diag_num num_of_args 其中: x, y, w, h, state =标准的激活区参数. poke_type =激活区类型 (23 是对应的激活区类型号). num_of_progs =被执行的应用程序序号 (通常为 1,若有多个应用程序使用， 则有相应的数). prog_num =应用程序序号33. diag_num =图形号 (若在此应用程序中不用，则为0 ). num_of_args =参数的总数. 对此应用为0。

  26. PUMP CONTROL STARTING STOPPED RUNNING OPERATION TAGOUT SERVICE AUTO START MAN STOP

  27. Program 30 (设定值增加应用程序) POKE_FLD x y w h state poke_type num_of_progs prog_num diag_num num_of_args 其中: x, y, w, h, state =标准的激活区参数. poke_type =激活区类型 (23 是对应的激活区类型号). num_of_progs =被执行的应用程序序号 (通常为 1,若有多个应用程序使用， 则有相应的数). prog_num =应用程序序号30. diag_num =图形号 (若在此应用程序中不用，则为0 ). num_of_args =参数的总数. 对此应用为0。

  28. Program 31 (设定值减少应用程序) POKE_FLD x y w h state poke_type num_of_progs prog_num diag_num num_of_args 其中: x, y, w, h, state =标准的激活区参数. poke_type =激活区类型 (23 是对应的激活区类型号). num_of_progs =被执行的应用程序序号 (通常为 1,若有多个应用程序使用， 则有相应的数). prog_num =应用程序序号31. diag_num =图形号 (若在此应用程序中不用，则为0 ). num_of_args =参数的总数. 对此应用为0。

  29. Program 34 (输出值增加应用程序) POKE_FLD x y w h state poke_type num_of_progs prog_num diag_num num_of_args 其中: x, y, w, h, state =标准的激活区参数. poke_type =激活区类型 (23 是对应的激活区类型号). num_of_progs =被执行的应用程序序号 (通常为 1,若有多个应用程序使用， 则有相应的数). prog_num =应用程序序号34. diag_num =图形号 (若在此应用程序中不用，则为0 ). num_of_args =参数的总数. 对此应用为0。

  30. Program 35 (输出值减少应用程序) POKE_FLD x y w h state poke_type num_of_progs prog_num diag_num num_of_args 其中: x, y, w, h, state =标准的激活区参数. poke_type =激活区类型 (23 是对应的激活区类型号). num_of_progs =被执行的应用程序序号 (通常为 1,若有多个应用程序使用， 则有相应的数). prog_num =应用程序序号35. diag_num =图形号 (若在此应用程序中不用，则为0 ). num_of_args =参数的总数. 对此应用为0。

  31. TANK LEVEL CONTROL ????? ????? ????? MANUAL AUTO AUTO MAN MRE PRA TRK PLW

  32. 窗口调用应用程序 (117) POKE_FLD x y w h state poke_type num_of_progs prog_num diag_num num_of_args group dispx dispy type num_of _points point_list 其中： x, y, w, h, state =标准的激活区参数. poke_type =激活区类型 (7 是对应的激活区类型号). num_of_progs =被执行的应用程序序号 (通常为 1,若有多个应用程序使用， 则有相应的数). prog_num =应用程序序号117. diag_num =图形号 (此应用程序中可是：7000 ~ 8500 ). num_of_args =参数的总数.

  33. 窗口调用应用程序 (117) POKE_FLD x y w h state poke_type num_of_progs prog_num diag_num num_of_args group dispx dispy type num_of _points point_list 其中: group = PDS组号. 有以下几种选择方式: 0 = 无组与图对应 -1 = 与主图的PDS组一致 1 到 5000 = PDS图组号 dispx = 窗口图在调出时的X轴位置. 当前不起作用。 dispy =窗口图在调出时的Y轴位置. 当前不起作用. type = 0 num_of_points = 窗口图中$W变量的个数. 若无填0. point_list =窗口图中$W变量的点名清单, 点名的寄存器名为ID.

  34. 附加练习 • XPID_DIGITAL (121) : 在操作面板上加数值输入区 • 使用$P变量: • 将一个马达旋转起来

  35. DIAGRAM MAIN 0 0 0 505 333 gold3 ZOOMABLE 0 0 0 16384 16384 1 DEFAULT_POSITION DEFAULT_SIZE BACKGROUND POINTER $P1 255 0 PTR_VALUE $P1 $I0 1 FOREGROUND COLOR FG black BG white ER white OL 0 BLINK FG OFF BG OFF ELLIPSE 7410 6301 2433 3862 3 solid unfilled COLOR FG gray50 ($P1 $I0 = 1) black BG white ER white OL 0 BLINK FG OFF BG OFF LINE 7494 9988 7494 2706 3 solid COLOR FG gray50 ($P1 $I0 = 2) black BG white ER white OL 0 BLINK FG OFF BG OFF LINE 9474 8069 5288 4576 3 solid COLOR FG gray50 ($P1 $I0 = 3) black BG white ER white OL 0 BLINK FG OFF BG OFF LINE 5353 8315 9506 4723 3 solid PTR_Value $P1 $I0 [+1] IF ($P1 $I0 = 4) PTR_VALUE $P1 $I0 1 endif
