Plongée en altitude Cours N4 le 7 février 2011 PowerPoint Presentation
Download Presentation
Plongée en altitude Cours N4 le 7 février 2011

Loading in 2 Seconds...

play fullscreen
1 / 6

Plongée en altitude Cours N4 le 7 février 2011 - PowerPoint PPT Presentation


  • 95 Views
  • Uploaded on

Plongée en altitude Cours N4 le 7 février 2011. Plan Explications Moyen mnémotechnique Synthèse. Plan Explications Moyen mnémotechnique Synthèse. Modification des rapports de pression. Avec l’altitude, la pression atmosphérique diminue de l’ordre de 0,1 b tous les 1000 m.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Plongée en altitude Cours N4 le 7 février 2011' - neo


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2
Plan
  • Explications
  • Moyen mnémotechnique
  • Synthèse
slide3

Plan

  • Explications
  • Moyen mnémotechnique
  • Synthèse

Modification des rapports de pression

Avec l’altitude, la pression atmosphérique diminue de l’ordre de 0,1 b tous les 1000 m.

  • Pour pouvoir utiliser les tables « mer » en altitude, il faut appliquer quelques corrections :
  • 1 - On calcule une profondeur équivalente
  • Profondeur équivalente (mer) = profondeur réelle (altitude) / P atm alt.
  •  Profondeur équivalente toujours supérieure à la profondeur réelle (altitude)
  • 2 - On calcule la profondeur du palier
  • Niveau palier altitude = niveau palier mer (table) x P atm alt.
  • Profondeur du palier altitude toujours inférieure à la profondeur du palier mer.
  • 3 - On calcule la vitesse de remontée
  • Vitesse remontée altitude = 15 x P atm alt.
  •  La vitesse de remontée en altitude est toujours inférieure à la vitesse de remontée mer.
slide4

Plan

  • Explications
  • Moyen mnémotechnique
  • Synthèse

Moyen mnémotechnique

Méthode donnée à titre d’indication, pour retrouver rapidement les formules de la page précédente.

D(division)

Tableau de départ

ALTITUDE

MER

P atm

P atm alt

1 b

P atm mer

Profondeur plongée

Profondeur palier

3 m

Vitesse de remontée

15 m/min

M(multiplication)

Mise en place :

D est en haut, comme « dieu »

M est en bas, comme « moi »

Altitude à gauche, et mer à droite

Pour passer d’une colonne à une autre, on tourne dans le sens des aiguilles d’une montre (flèches vertes).

Le rapport entre les 2 colonnes est la pression (en b) en altitude.

Le temps, notamment celui du palier, est une constante. Sa valeur est inchangée.

slide5

Plan

  • Explications
  • Moyen mnémotechnique
  • Synthèse

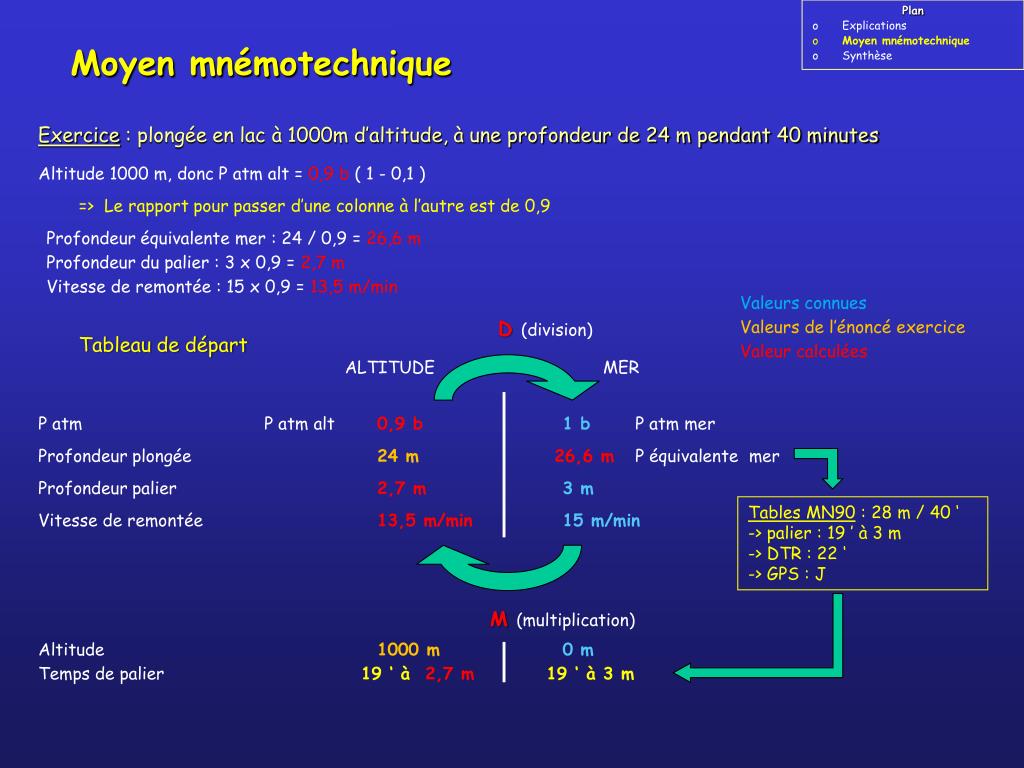

Moyen mnémotechnique

Exercice : plongée en lac à 1000m d’altitude, à une profondeur de 24 m pendant 40 minutes

Altitude 1000 m, donc P atm alt = 0,9 b ( 1 - 0,1 )

=> Le rapport pour passer d’une colonne à l’autre est de 0,9

Valeurs connues

Profondeur équivalente mer : 24 / 0,9 = 26,6 m

Valeurs de l’énoncé exercice

Profondeur du palier : 3 x 0,9 = 2,7 m

Valeur calculées

Vitesse de remontée : 15 x 0,9 = 13,5 m/min

D(division)

Tableau de départ

ALTITUDE

MER

P atm

P atm alt

0,9 b

1 b

P atm mer

Profondeur plongée

24 m

26,6 m

P équivalente mer

Profondeur palier

2,7 m

3 m

Tables MN90 : 28 m / 40 ‘

-> palier : 19 ’ à 3 m

-> DTR : 22 ‘

-> GPS : J

Vitesse de remontée

13,5 m/min

15 m/min

M(multiplication)

Altitude

1000 m

0 m

Temps de palier

19 ‘ à2,7 m

19 ‘ à 3 m

slide6

Plan

  • Explications
  • Moyen mnémotechnique
  • Synthèse

Synthèse

ORDINATEUR

Ne pas oublier le réglage altitude pour l’ordinateur.

PROFONDEUR EQUIVALENTES

Ne pas confondre la profondeur équivalente de la plongée altitude, liée à la pression atmosphérique, avec la profondeur équivalente pour un plongée NITROX, qui elle, est liée au pourcentage d’azote du mélange.

Profondeur équivalente MER toujours supérieure à la profondeur ALTITUDE

Profondeur équivalente tables MN90 « AIR » toujours inférieure à la profondeur NITROX

Rappel : PE = ((P+10) x %N2 / 0,79) – 10
