Monitorok csoportosítása, működésük, jellemzőik

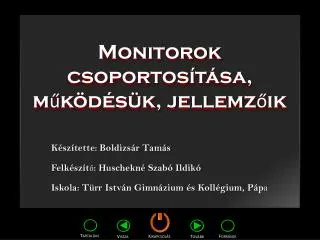

1. Monitorok csoportosítása, működésük, jellemzőik Készítette: Boldizsár Tamás Felkészítő: Huschekné Szabó Ildikó Iskola: Türr István Gimnázium és Kollégium, Pápa

2. Tartalom: ( : Ugrás a diára) 3. dia: A számítógép részei 4-6. dia: A monitorok jellemzői, működésük 7-9. dia: Jellemző tulajdonságaik 10. dia: 1. Feladat 11. dia: Monitorok csoportosítása működésük alapján 12-13. dia: Katódsugárcsöves monitor (CRT) 14-15. dia: Folyadékkristályos monitor (LCD/TFT) 16. dia: Gázplazmás monitor (PDP) 17. dia: 2. Feladat 18-19. dia: Monitorok csoportosítása a megjelenített kép alapján 20. dia: Csatlakoztatási lehetőségek 21. dia: 3. Feladat 22. dia: Források

3. A számítógép részei Háttértárolók Operatív memória Kiviteli egység Beviteli egység Például: a monitor Processzor

4. A monitorok jellemzői, működésük Kiviteli periféria: a számítógépben tárolt és feldolgozott adatokat információvá alakítják vissza, kapcsolatot teremtenek a felhasználó és a számítógép között. • A monitor alapvető kiviteli periféria, elsődleges megjelenítő eszköz. A számítógép legfontosabb kimeneti egysége. • Két fontos feladata van: az operációs rendszer üzeneteinek megjelenítése, valamint lehetővé teszi, hogy a felhasználó nyomon követhesse, mit tesz. Így láthatjuk például a programok eredményeit, begépelt adatainkat, stb.

5. A három alapszín: piros, zöld és kék. E három színből különböző színek keverhetők ki. Ezt RGB színkeverésnek vagy additív színkeverésnek nevezzük, melyben a szín értéke 0 és 255 közötti lehet. • Egy vezetéken keresztül összeköttetésben van a grafikus kártyával, ami a gépházban található. Ennek utasításai alapján jeleníti meg a monitor a képeket, ábrákat raszteres formában. Ez azt jelenti, hogy képpontokhoz, azaz pixelekhez színt rendel.

6. Jellemző tulajdonságaik • Azt mutatja, hogy a képet másodpercenként hányszor rajzolja a képernyőre a monitor azért, hogy az látható maradjon. • Mértékegysége a Hertz (Hz). • Minél nagyobb a képfrissítési frekvencia, annál stabilabb, kevésbé vibráló a kép. • Minőségi jellemző. • Azt határozza meg, hogy hányszor hány pixelből, azaz hány oszlopból és hány sorból áll a megjelenő kép. Ezt egy szorzat fejezi ki. • Minél több oszlopból és sorból áll a kép, annál kisebbek a képpontok, ezáltal a kép is szebb lesz. • A képernyő megjelenítő felületének átlója. • Mértékegysége a coll. • Jelölésére a ” jelet használjuk. • 1 coll 2, 54 cm-rel egyenlő. • Képátló • Felbontás • Képfrissítési frekvencia

7. A felbontást az asztalra jobb egérgombbal kattintva, a Képernyőfelbontás menüpontban állíthatjuk be.

8. Sorok száma Oszlopok száma • Felbontás típusai

9. 1. Feladat A B C B C A B C A • Melyikre igaz? Mértékegysége a coll. Anyagmennyiség Képátló Erő A képernyő másodpercenkénti frissítésének számát mutatja. Képfrissítési frekvencia Térfogat Hatásfok Minőségi jellemző, értékét egy szorzat fejezi ki. Sűrűség Teljesítmény Felbontás

10. Monitorok csoportosítása működésük alapján • Folyadékkristályos monitor (LCD/TFT) • Katódsugárcsöves monitor (CRT) • Gázplazmás monitor (PDP)

11. 1. Katódsugárcsöves monitor (CRT) • Előnyök, hátrányok • Működési elv • Nagyban hasonlít a televízióéhoz. • Egy katódsugárcsőben egy elektronsugár mozog vízszintesen és függőlegesen. A képernyő foszforral bevont belső felületén így képpontok keletkeznek, melyeknek fényintenzitása az elektronsugárral szabályozható. A képernyőn látott adatok tehát az elektronsugártól származtathatók, amely másodpercenként többször is frissíti a képpontokat. Ezt nevezzük képfrissítési frekvenciának. • jó képet produkál • jutányos ár • vibrálás • sok hő termelése • nagy méret (elsősorban mélység) • nagy súly

12. Érdekesség A monokróm monitor az információkat csak egy színben tudja megjeleníteni, így ezeknél csak egy elektronsugár szükséges. A színes monitorok – a grafikus kártyától függően – több millió színt képesek megjeleníteni 3 elektronsugaruknak köszönhetően. Azok a grafikus kártyák, amelyek minden képponthoz 8 biten tárolják a színeket, 256 színt tudnak megjeleníteni egyidejűleg, a 24 bites kártyák pedig akár 16 milliónál is többet.

13. 2.a Folyadékkristályos monitor (LCD monitor) • Előnyök, hátrányok • Működési elv • nem vibrál • kis méret • kis súly • alacsony fogyasztás • háttérvilágítást igényel • kevésbé szép képet produkál • lehetséges a pixel-hiba („beragadt képpontok”) • A fény egy polárszűrőn halad át, amelyek a fény rezgéseit egyetlen síkban engedik tovább. A csavart elhelyezkedésű folyadékkristályok feszültség hatására megváltoztatják szerkezetüket és elforgatják a fényt. Ennek eredményeként egy világos képpontot kapunk, mely elé már csak egy színszűrőt kell helyezni.

14. 2.b Aktív-mátrixos LCD monitor (TFT) • LCD • TFT • Alkalmasabb grafikus alkalmazások futtatására • Kevésbé telt színek • Jó képminőség • Háttérvilágítást igényel • Magasabb világítás és kontraszt

15. 3. Gázplazmás monitor (PDP) • Előnyök, hátrányok • Működési elv nem vibrál minden szögből kiváló színeket ad nagy fogyasztás • Olyan gázokat tartalmaz, amelyek mozgó elektronjaik segítségével tudnak fényt kibocsátani. Az efféle kijelzőkben az üveglapok közé speciális gázokat zárnak, melyek közt vezetékek futnak. Ez azért fontos, mert e vezetékek metszéspontja határozza meg azokat a képpontokat, amik a fényt kibocsátják.

16. 2. Feladat • Felismered? Kattints a helyes képre! I. LCD monitor II. CRT monitor III. PDP monitor

17. Monitorok csoportosítása a megjelenített kép típusa alapján Karakteres üzemmód: Grafikus üzemmód: A megjelenítés egysége a karakter. Ebben az esetben a képernyő karakterhelyekre van felosztva. Ezek oszlopokból(rendszerint 80) és sorokból(általában 25) állnak, melyek azáltal keletkeznek, hogy a karakter a képernyő adott nagyságú területére terjed ki. A karakter képét a képpontok rajzolják ki, képek megjelenítése azonban nem lehetséges. A megjelenítés egysége a képpont, melyeket nem egységként kezel. A képernyő képpontsorokból és képpontoszlopokból épül fel, melyek segítségével karakterek és képek is kirajzolhatóvá válnak. • A megjelenítésnek két módja van:

18. Karakteres üzemmód Grafikus üzemmód

19. Csatlakoztatási lehetőségek Videókártya VGA S-Video DVI • CRT monitorhoz és analóg LCD-hez • TV-hez • Digitális LCD-hez

20. 3. Feladat • Igaz(I) vagy hamis(H)? I H I H I H I H A monitor a számítógép legfontosabb beviteli eszköze.A karakteres üzemmód megjelenítési egysége a karakter.A monokróm monitor többféle, akár több milliószínt is képes megjeleníteni.Az RGB színkeverés három alapszíne a piros, a zöld és a kék.

21. Források • Arthur Dickschus: Egyszerűen PC ismeretek • I/7 Kiviteli perifériák szöveges dokumentum a http://www.google.hu/#hl=hu&sclient=psy-ab&q=kiviteli%20perif%C3%A9ri%C3%A1k&oq=kiviteli%20&aq=2&aqi=g1g-s1g2&aql=&gs_sm=11&gs_upl=7486l10522l0l12543l11l10l1l0l0l0l307l2049l0.6.3.1l11l0&gs_l=&pbx=1&fp=1&biw=1280&bih=929&pf=p&pdl=300&bav=on.2,or.r_gc.r_pw.r_qf.,cf.osb&cad=b weboldalon • Kimeneti perifériák című prezentáció a http://www.google.hu/search?q=monitor&hl=hu&prmd=imvnsar&source=lnms&ei=jr1fT8PfM9HLtAaWx9S7CQ&sa=X&oi=mode_link&ct=mode&cd=1&ved=0CDAQ_AUoAA&biw=1280&bih=929#hl=hu&sclient=psy-ab&q=monitorok+csoportos%C3%ADt%C3%A1sa+ppt&oq=monitorok+csoportos%C3%ADt%C3%A1sa+ppt&aq=f&aqi=&aql=&gs_sm=3&gs_upl=2987l3626l1l4065l4l4l0l0l0l0l348l961l0.1.2.1l4l0&gs_l=serp.3...2987l3626l1l4065l4l4l0l0l0l0l348l961l0j1j2j1l4l0.llsin&pbx=1&bav=on.2,or.r_gc.r_pw.r_qf.,cf.osb&fp=910ac7aaf526233d&biw=1280&bih=929 weboldalon. • http://www.google.hu/search?q=crt+monitor&hl=hu&prmd=imvnsr&tbm=isch&tbo=u&source=univ&sa=X&ei=l75fT_WBLIrYsgbr_fG7CQ&sqi=2&ved=0CEIQsAQ&biw=1280&bih=929#hl=hu&tbm=isch&sa=1&q=lcd+monitor&oq=lcd+monitor&aq=f&aqi=g4g-S6&aql=&gs_sm=3&gs_upl=19909l23126l0l23314l6l6l0l0l0l0l131l717l0.6l6l0&gs_l=img.3..0l4j0i24l6.19909l23126l0l23314l6l6l0l0l0l0l131l717l0j6l6l0.llsin&bav=on.2,or.r_gc.r_pw.r_qf.,cf.osb&fp=dac66907a4720847&biw=1280&bih=929 • http://www.google.hu/search?q=crt+monitor&hl=hu&prmd=imvnsr&tbm=isch&tbo=u&source=univ&sa=X&ei=l75fT_WBLIrYsgbr_fG7CQ&sqi=2&ved=0CEIQsAQ&biw=1280&bih=929#hl=hu&tbm=isch&sa=1&q=pdp+monitor&oq=pdp+monitor&aq=f&aqi=g1g-S1&aql=&gs_sm=3&gs_upl=19282l20946l2l21469l6l6l0l1l0l0l133l501l1.4l5l0&gs_l=img.3..0j0i24.19282l20946l2l21469l6l6l0l1l0l0l133l501l1j4l5l0.llsin&bav=on.2,or.r_gc.r_pw.r_qf.,cf.osb&fp=dac66907a4720847&biw=1280&bih=929 • http://www.amatematika.hu/helyesiras_dvd • http://www.linkek.eoldal.hu/fenykepek/nincs-megadva-rovat/smielik/felkialtojel.gif.-.html

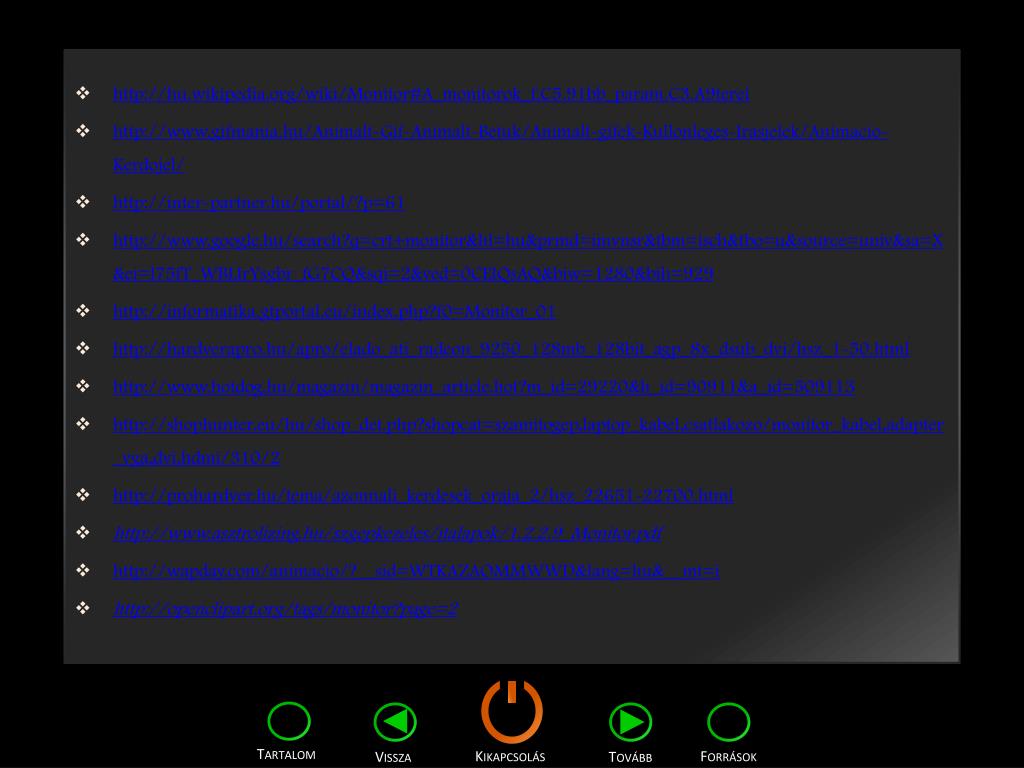

22. http://hu.wikipedia.org/wiki/Monitor#A_monitorok_f.C5.91bb_param.C3.A9tereihttp://hu.wikipedia.org/wiki/Monitor#A_monitorok_f.C5.91bb_param.C3.A9terei • http://www.gifmania.hu/Animalt-Gif-Animalt-Betuk/Animalt-gifek-Kullonleges-Irasjelek/Animacio-Kerdojel/ • http://inter-partner.hu/portal/?p=61 • http://www.google.hu/search?q=crt+monitor&hl=hu&prmd=imvnsr&tbm=isch&tbo=u&source=univ&sa=X&ei=l75fT_WBLIrYsgbr_fG7CQ&sqi=2&ved=0CEIQsAQ&biw=1280&bih=929 • http://informatika.gtportal.eu/index.php?f0=Monitor_01 • http://hardverapro.hu/apro/elado_ati_radeon_9250_128mb_128bit_agp_8x_dsub_dvi/hsz_1-50.html • http://www.hotdog.hu/magazin/magazin_article.hot?m_id=29220&h_id=90911&a_id=509113 • http://shophunter.eu/hu/shop_det.php?shopcat=szamitogep,laptop_kabel,csatlakozo/monitor_kabel,adapter_vga,dvi,hdmi/310/2 • http://prohardver.hu/tema/azonnali_kerdesek_oraja_2/hsz_22651-22700.html • http://www.asztrolizing.hu/szgepkezeles/italapok/1.2.2.9_Monitor.pdf • http://wapday.com/animacio/?__sid=WTKAZAOMMWWD&lang=hu&__mt=i • http://openclipart.org/tags/monitor?page=2
