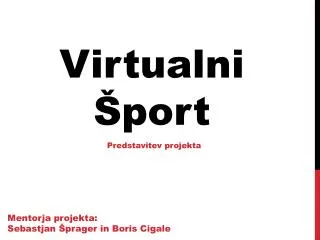

  1. Virtualni Šport Predstavitev projekta Mentorja projekta: Sebastjan Šprager in Boris Cigale

  2. Kazalo • Cilji • Predstavitev lanskoletnega dela • Uporabljeni senzorji • EKG • Pletizmograf • Pospeškometer • Trak za zaznavanje dihanja • Naprava za merjenje pravilnega kota • Giroskop • Lasten video format • DCT • Podvzorčenje • Shranjevanje razlik • Primerjava formatov • Delo pri Računalniški grafiki • 3D Model človeka

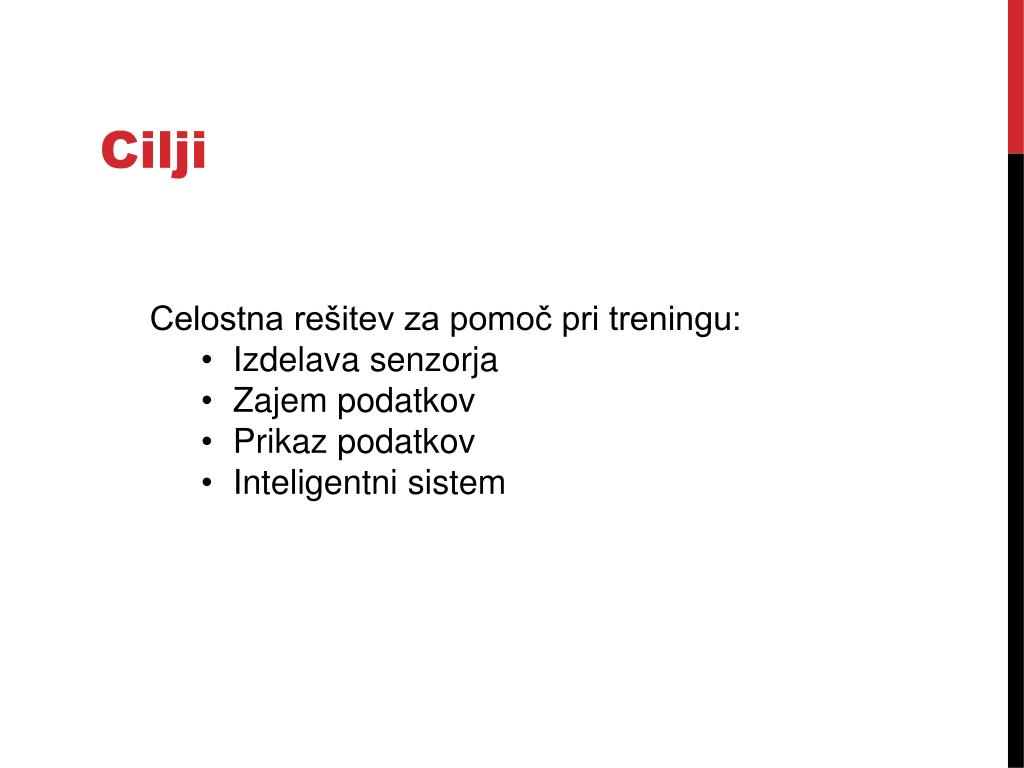

  3. Cilji • Celostna rešitev za pomoč pri treningu: • Izdelava senzorja • Zajem podatkov • Prikaz podatkov • Inteligentni sistem

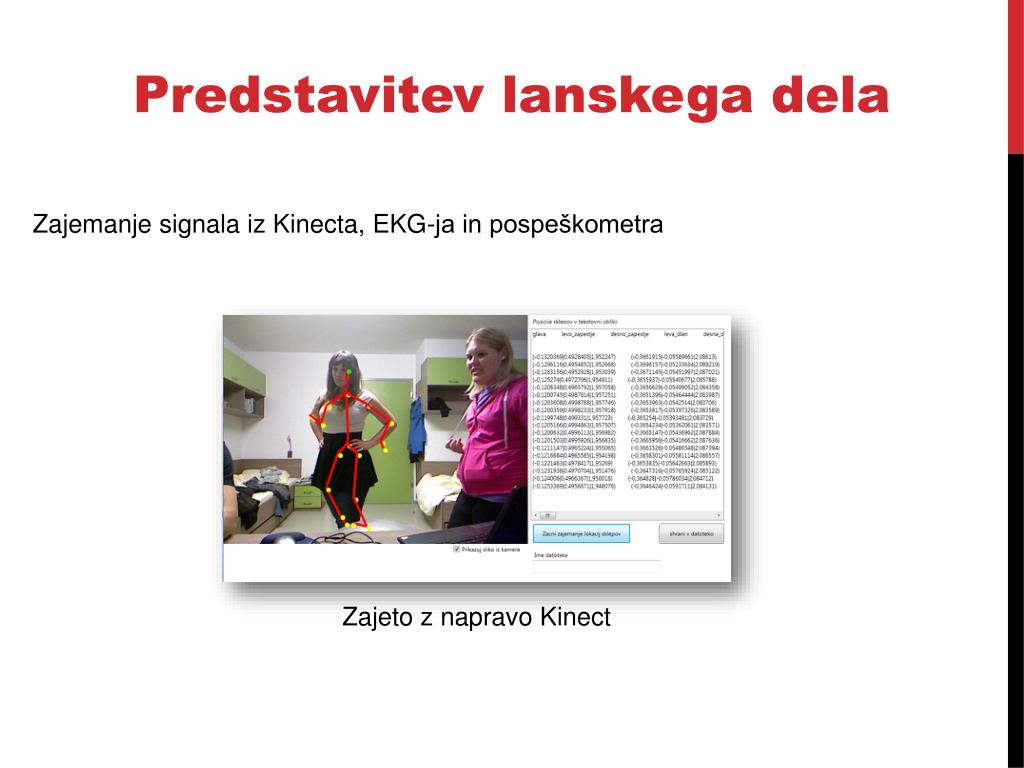

  4. Predstavitev lanskega dela Zajemanje signala iz Kinecta, EKG-ja in pospeškometra Zajeto z napravo Kinect

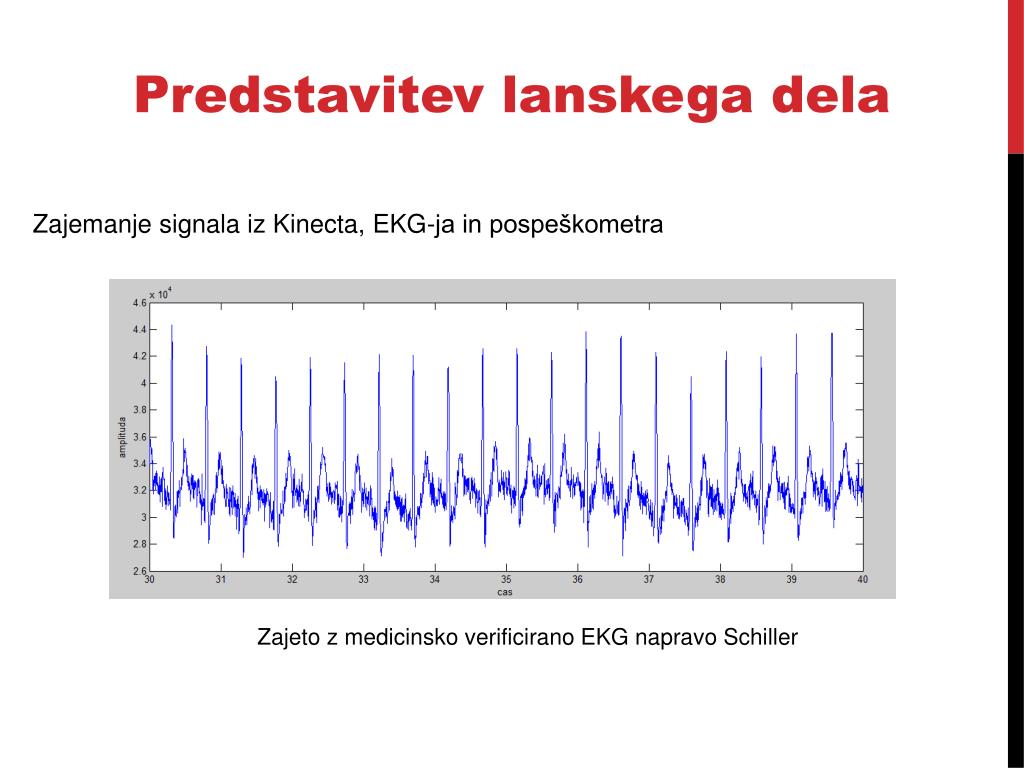

  5. Predstavitev lanskega dela Zajemanje signala iz Kinecta, EKG-ja in pospeškometra • Zajeto z medicinsko verificirano EKG napravo Schiller

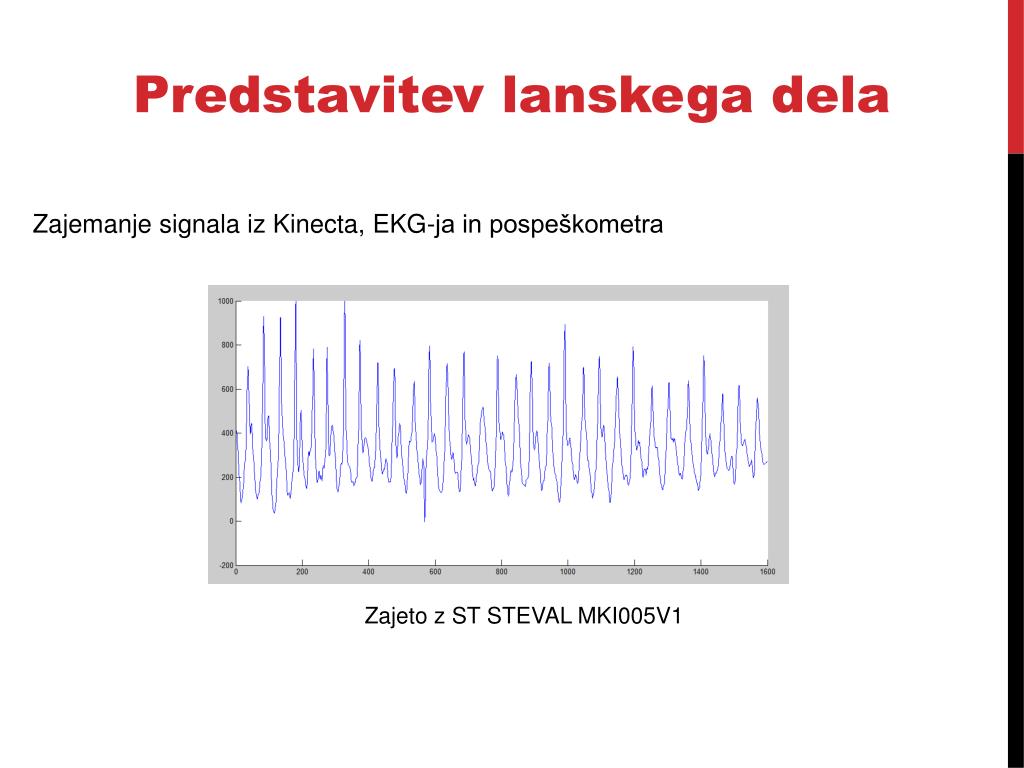

  6. Predstavitev lanskega dela Zajemanje signala iz Kinecta, EKG-ja in pospeškometra • Zajeto z ST STEVALMKI005V1

  7. Predstavitev lanskega dela Operacije nad signali

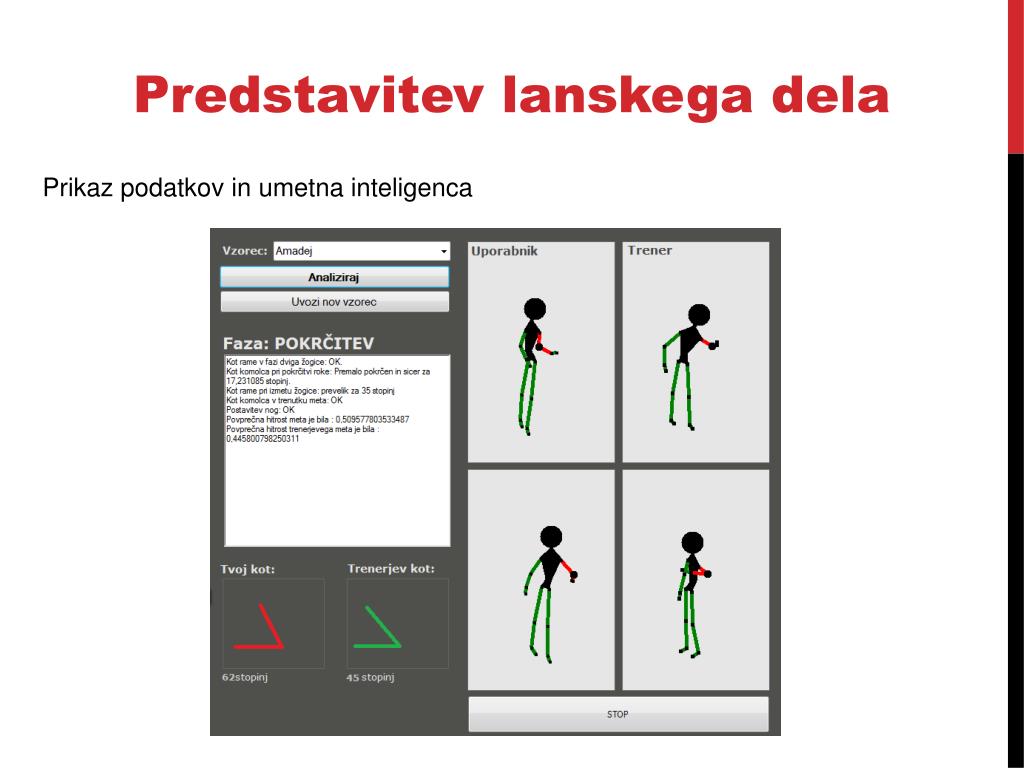

  8. Predstavitev lanskega dela Prikaz podatkov in umetna inteligenca

  9. Senzorji izdelani pri SRDS • Naprava za zaznavanje srčnega utripa • Pospeškometer • Trak za zaznavanje dihanja • Naprava za merjenje pravilnega kota • Giroskop

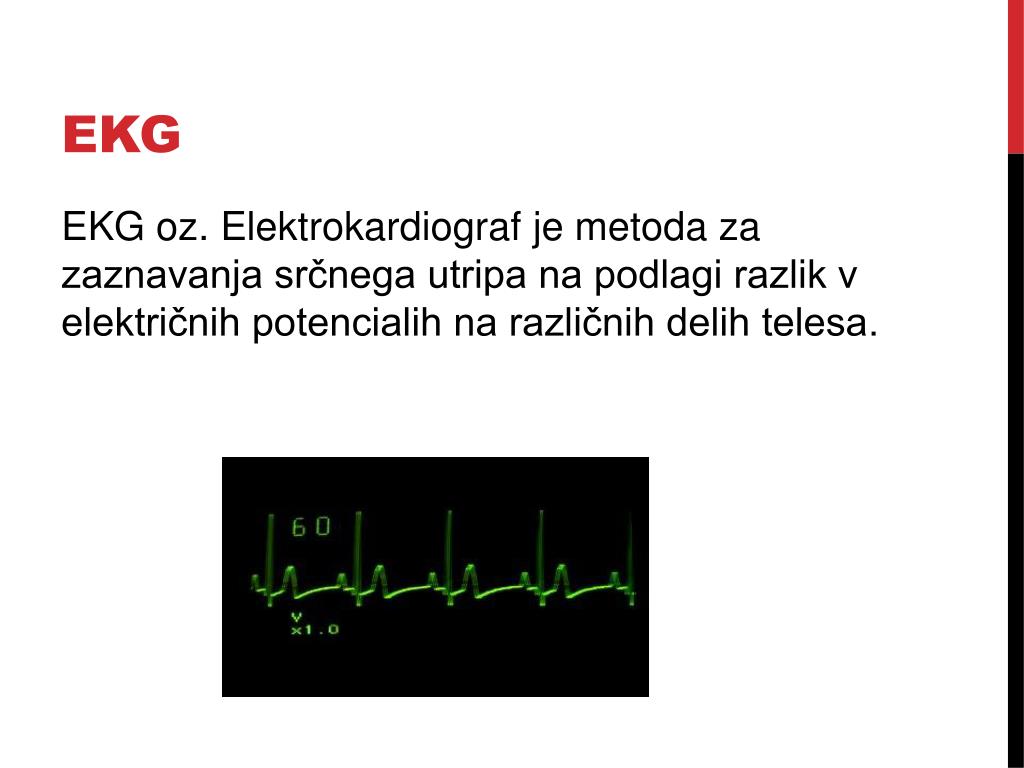

  10. EKG EKG oz. Elektrokardiograf je metoda za zaznavanja srčnega utripa na podlagi razlik v električnih potencialih na različnih delih telesa.

  11. EKG • Problemi: • Ta metoda je predvsem problematična ker poizkušamo zaznavati minimalne spremembe v napetosti ki nastanejo med potenciali. (Okoli 100mV). • Kot problem se izkaže: • 50hz šum iz okolice in napajalnega vira. • Upornost kože • Prevodnost elektrod in površina, ki je v stiku z telesom.

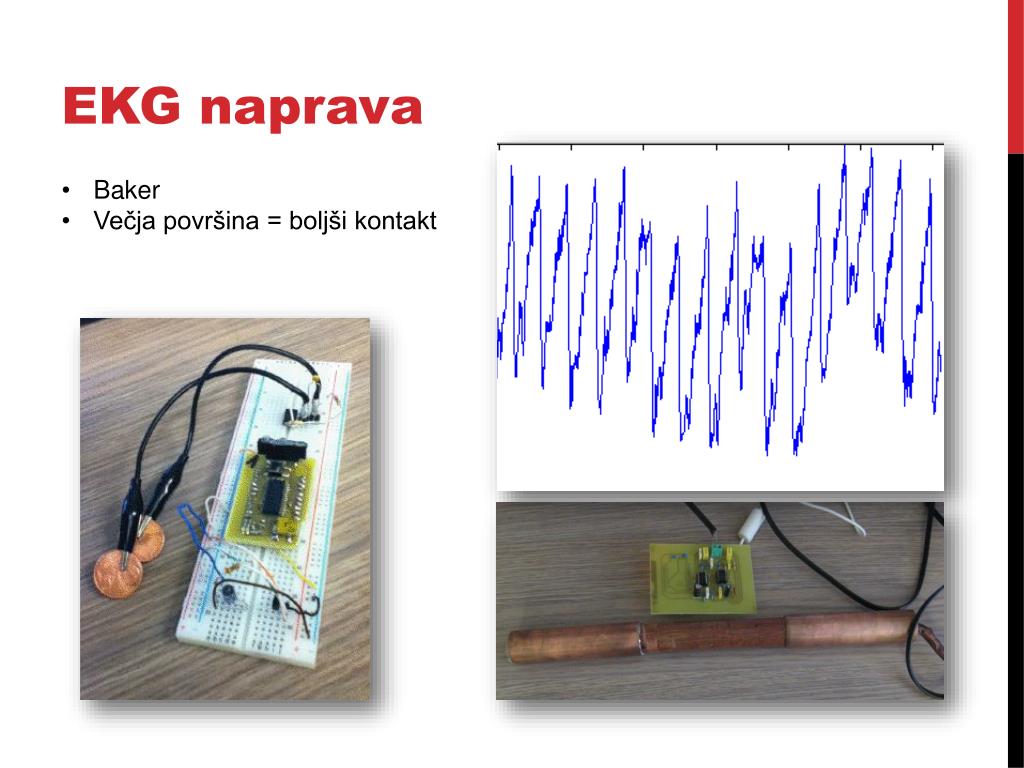

  12. EKG naprava • Baker • Večja površina = boljši kontakt

  13. Pletizmograf • IR dioda • IR sprejemnik • zaznavanje količine krvi v prstu

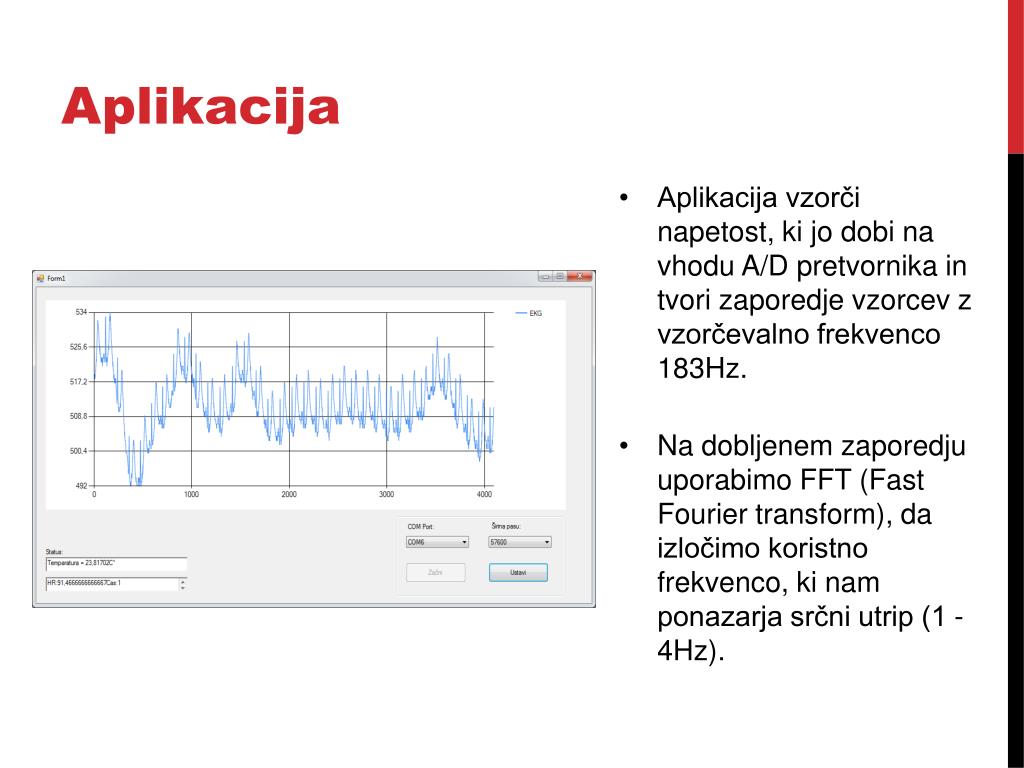

  14. Aplikacija • Aplikacija vzorči napetost, ki jo dobi na vhodu A/D pretvornika in tvori zaporedje vzorcev z vzorčevalno frekvenco 183Hz. • Na dobljenem zaporedju uporabimo FFT (Fast Fourier transform), da izločimo koristno frekvenco, ki nam ponazarja srčni utrip (1 - 4Hz).

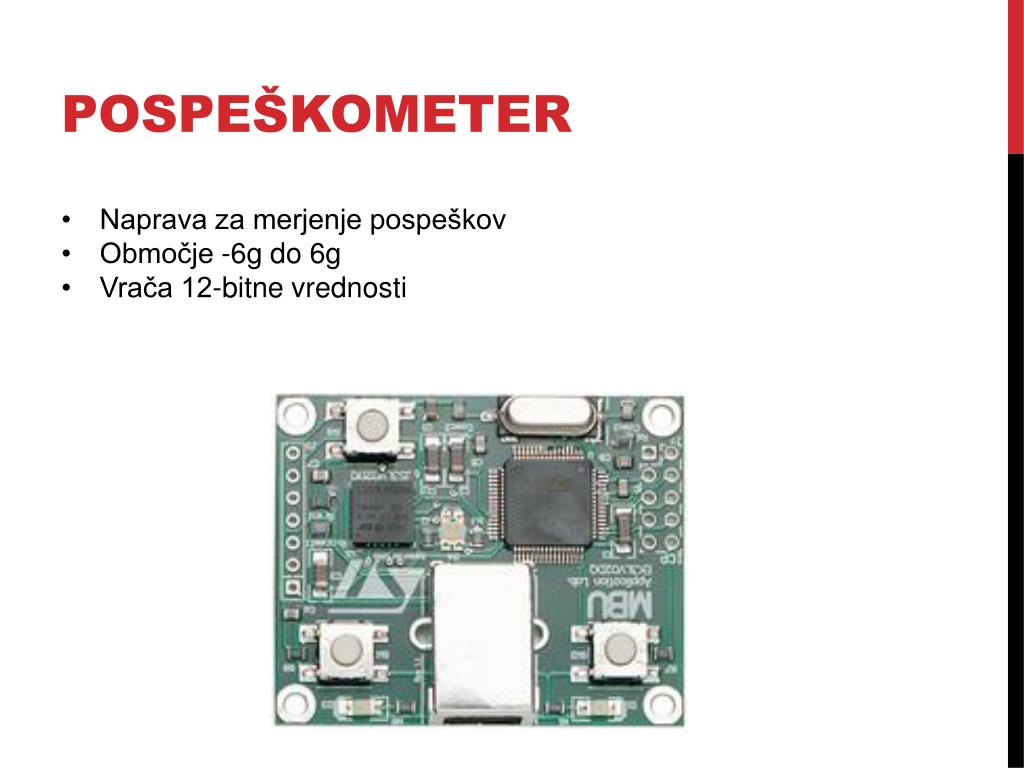

  15. POSPEŠKOMETER • Naprava za merjenje pospeškov • Območje -6g do 6g • Vrača 12-bitne vrednosti

  16. Delovanje • Krmilna naprava preko SPI komunicira s pospeškometrom, ki ob aktivaciji vrača vrednost pospeškov v posameznih oseh • Implementacija s prekinitvami • Dobljene vrednosti pretvorimo v človeku razumljivo obliko in preko USB pošljemo na PC • Namenska aplikacija (C#) izpisuje seštete vektorje vseh osi

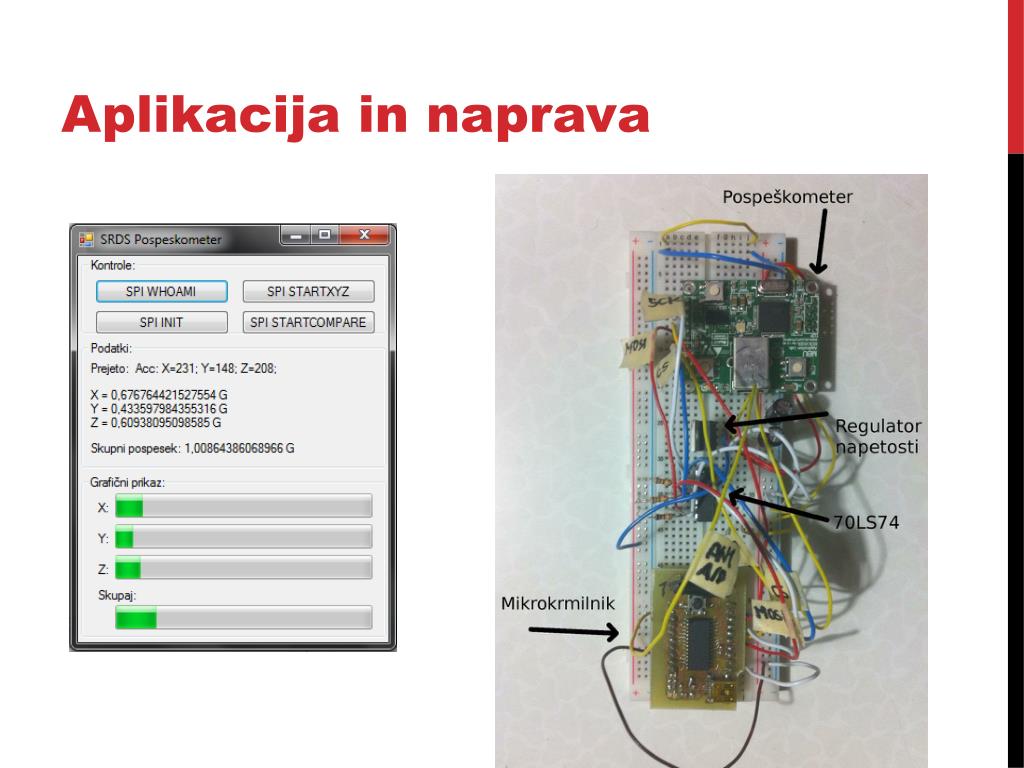

  17. Aplikacija in naprava

  18. Trak za zaznavanje dihanja • Trak nam omogoča, da spremljamo uporabnikovo aktivnost. • Možno je zaznati število vdihljajev. • Iz amplitude signala je razvidna tudi količina vdihnjenega zraka. • Trak se namesti okoli prsnega koša. LED dioda na traku nam pove, če je trak pravilno nameščen.

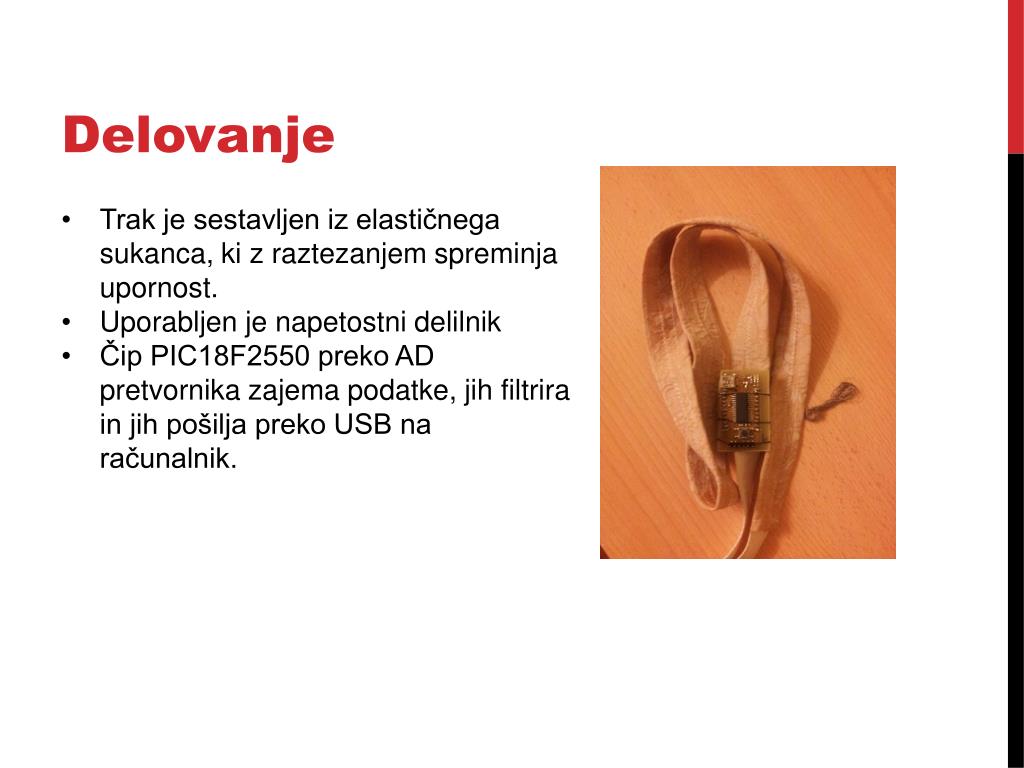

  19. Delovanje • Trak je sestavljen iz elastičnega sukanca, ki z raztezanjem spreminja upornost. • Uporabljen je napetostni delilnik • Čip PIC18F2550 preko AD pretvornika zajema podatke, jih filtrira in jih pošilja preko USB na računalnik.

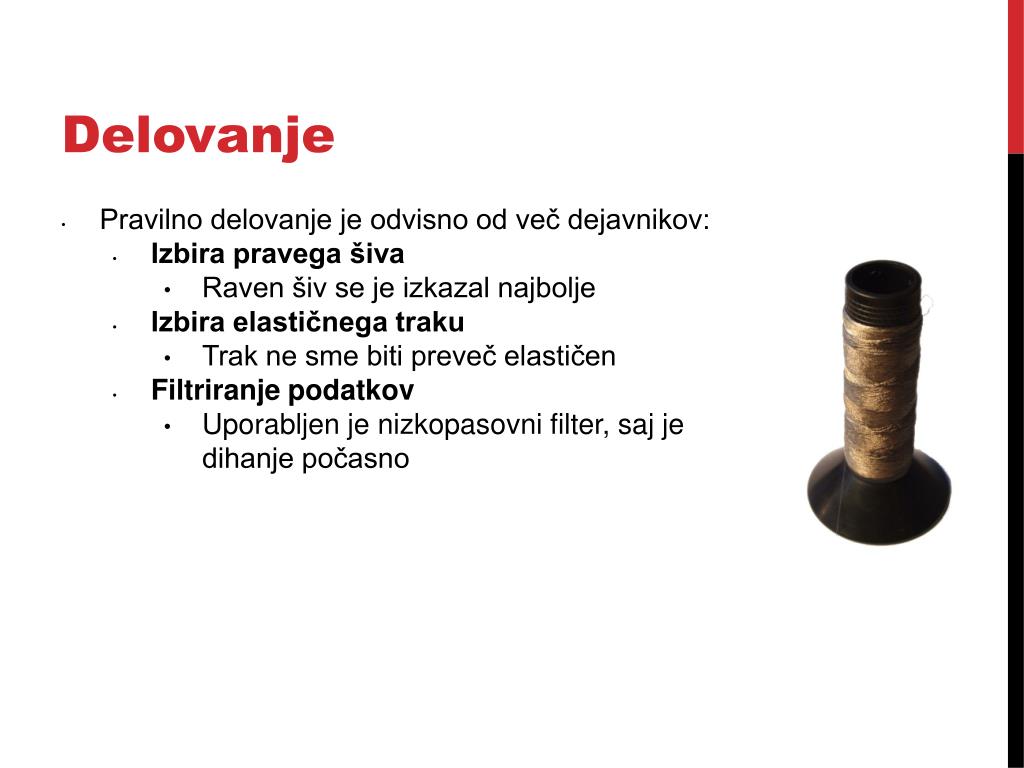

  20. Delovanje • Pravilno delovanje je odvisno od več dejavnikov: • Izbira pravega šiva • Raven šiv se je izkazal najbolje • Izbira elastičnega traku • Trak ne sme biti preveč elastičen • Filtriranje podatkov • Uporabljen je nizkopasovni filter, saj je dihanje počasno

  21. Dobljeni podatki • Iz podatkov ni težko razločiti hitrosti dihanja • Podatki se uporabijo, da lahko lažje oz. bolje določimo težavnost vaje. • V teoriji bi bilo možno zaznavati tudi srčni utrip.

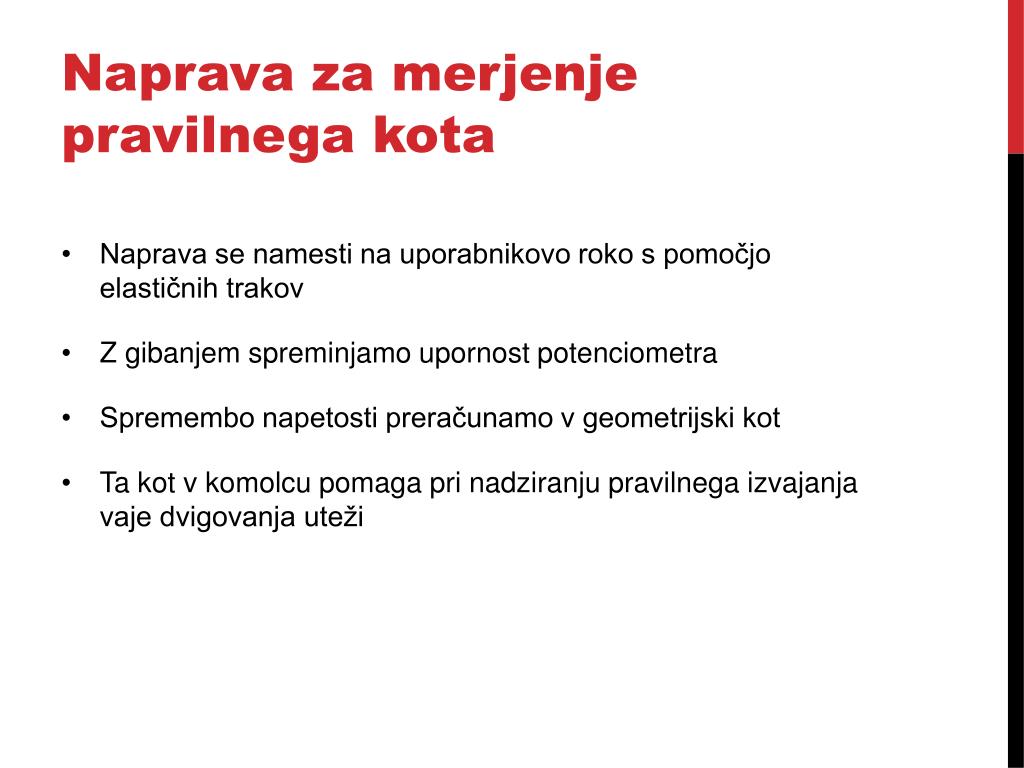

  22. Naprava za merjenje pravilnega kota • Naprava se namesti na uporabnikovo roko s pomočjo elastičnih trakov • Z gibanjem spreminjamo upornost potenciometra • Spremembo napetosti preračunamo v geometrijski kot • Ta kot v komolcu pomaga pri nadziranju pravilnega izvajanja vaje dvigovanja uteži

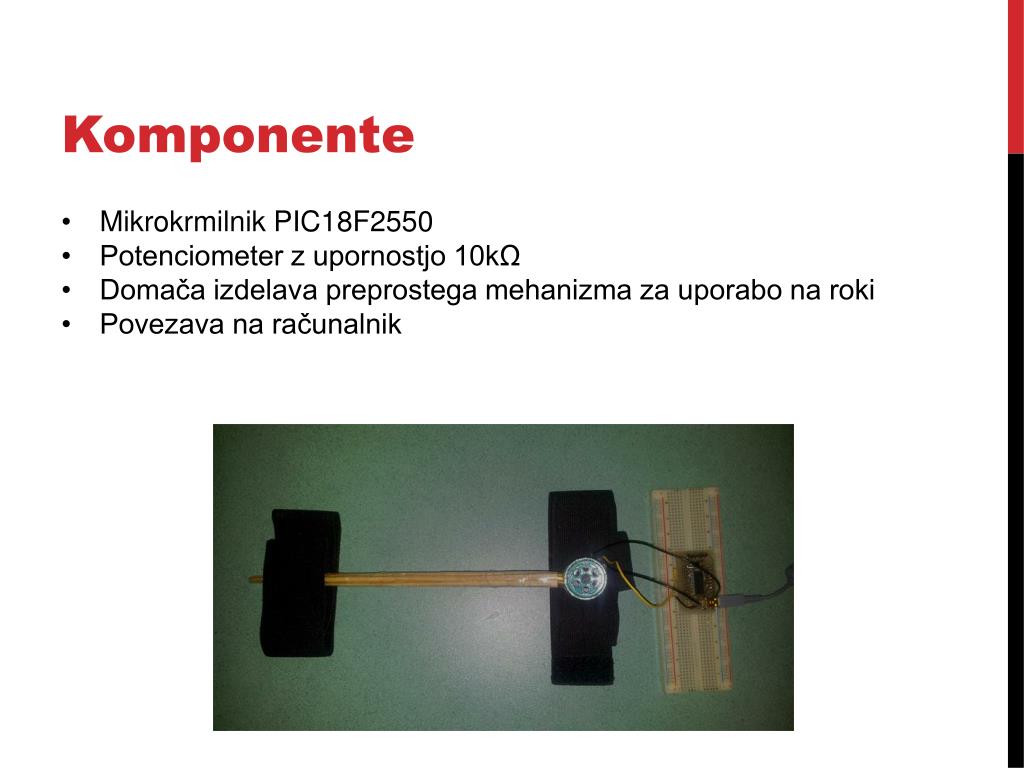

  23. Komponente • Mikrokrmilnik PIC18F2550 • Potenciometer z upornostjo 10kΩ • Domača izdelava preprostega mehanizma za uporabo na roki • Povezava na računalnik

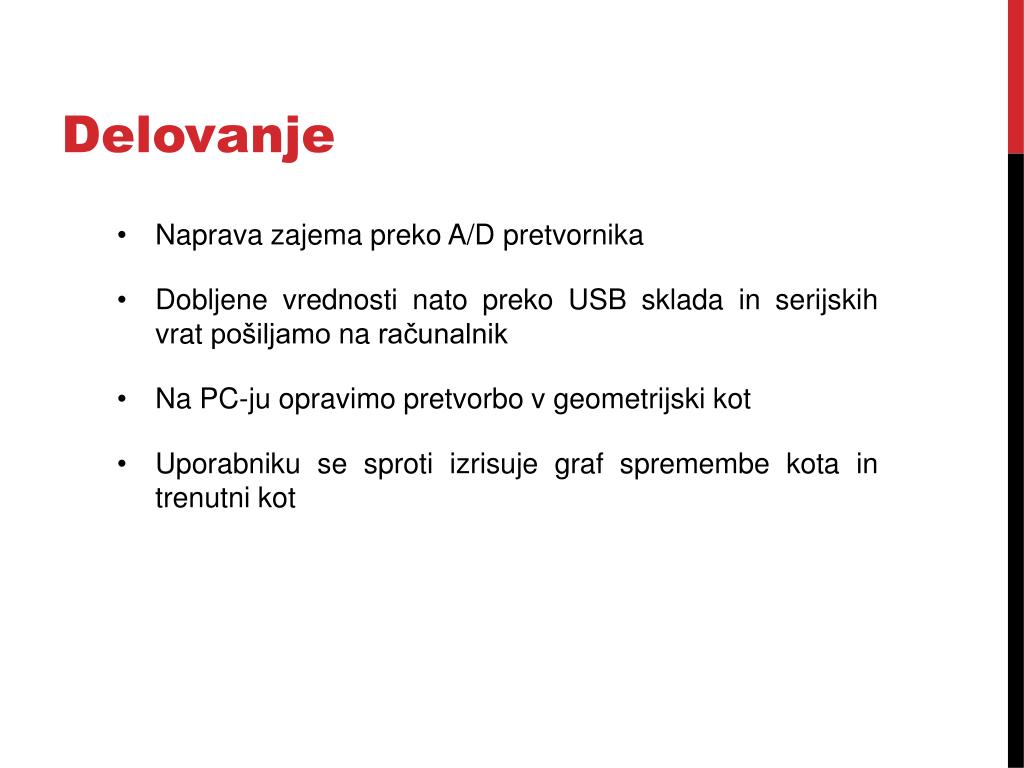

  24. Delovanje • Naprava zajema preko A/D pretvornika • Dobljene vrednosti nato preko USB sklada in serijskih vrat pošiljamo na računalnik • Na PC-ju opravimo pretvorbo v geometrijski kot • Uporabniku se sproti izrisuje graf spremembe kota in trenutni kot

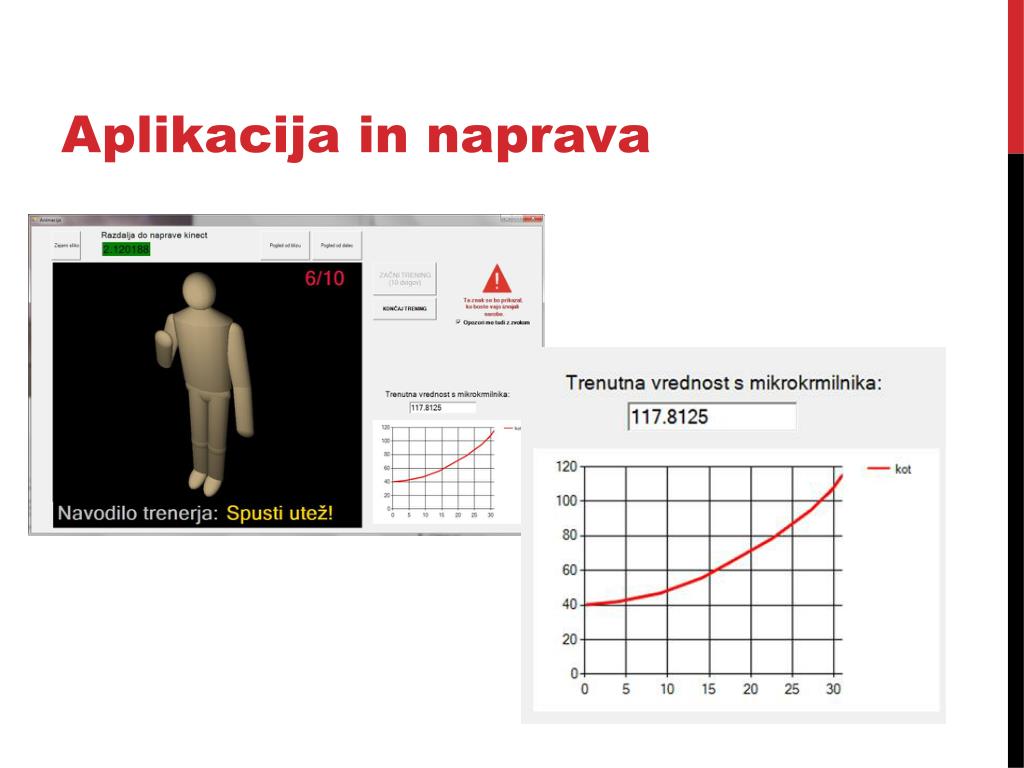

  25. Aplikacija in naprava

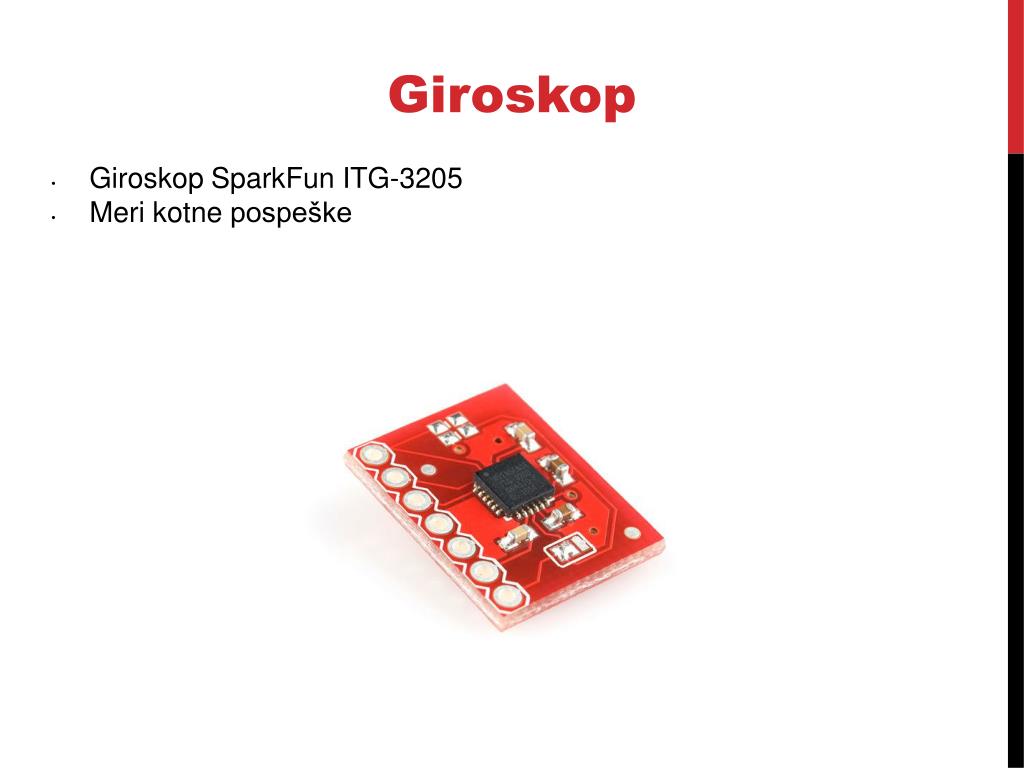

  26. Giroskop • Giroskop SparkFun ITG-3205 • Meri kotne pospeške

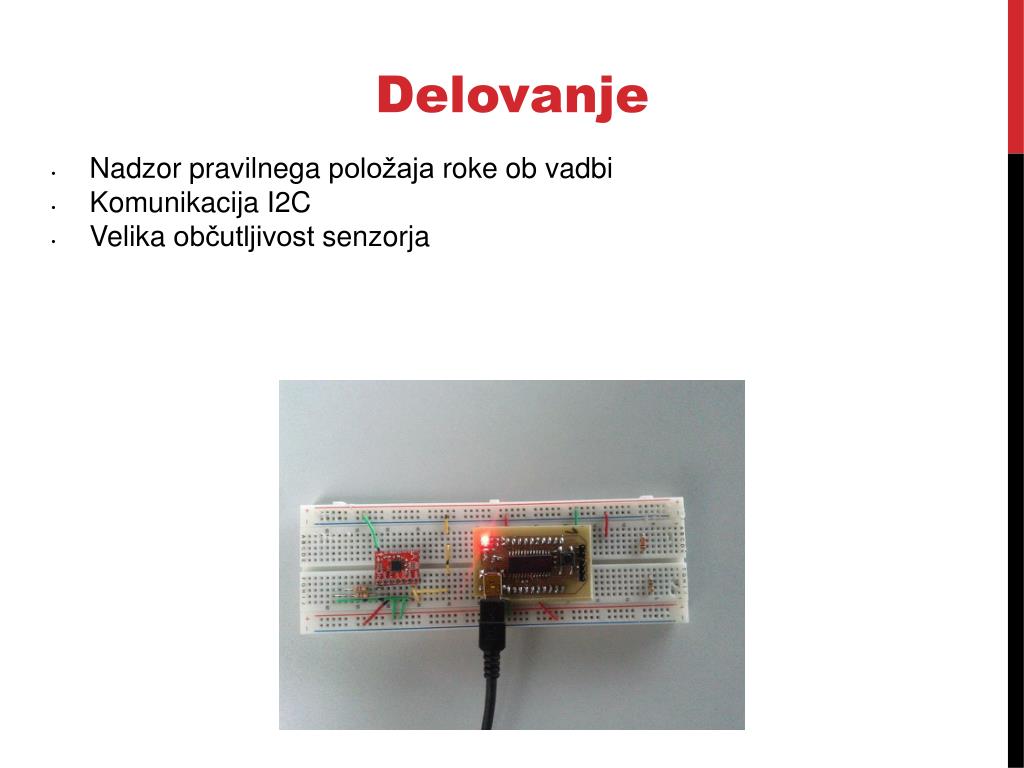

  27. Delovanje • Nadzor pravilnega položaja roke ob vadbi • Komunikacija I2C • Velika občutljivost senzorja

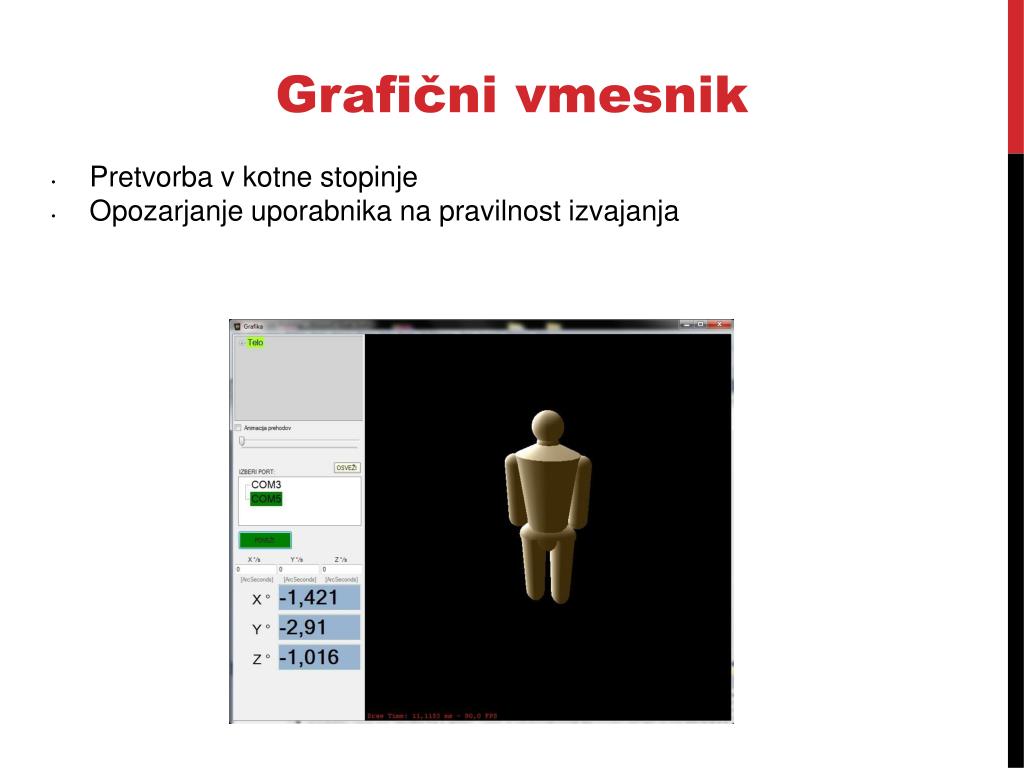

  28. Grafični vmesnik • Pretvorba v kotne stopinje • Opozarjanje uporabnika na pravilnost izvajanja

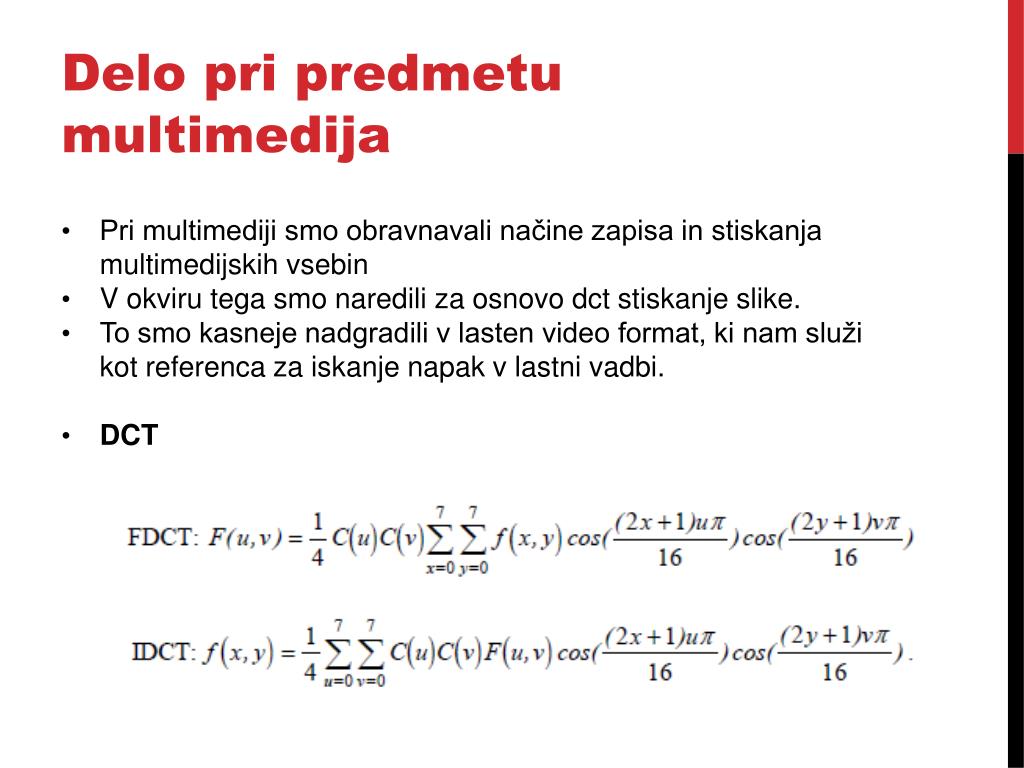

  29. Delo pri predmetu multimedija • Pri multimediji smo obravnavali načine zapisa in stiskanja multimedijskih vsebin • V okviru tega smo naredili za osnovo dct stiskanje slike. • To smo kasneje nadgradili v lasten video format, ki nam služi kot referenca za iskanje napak v lastni vadbi. • DCT

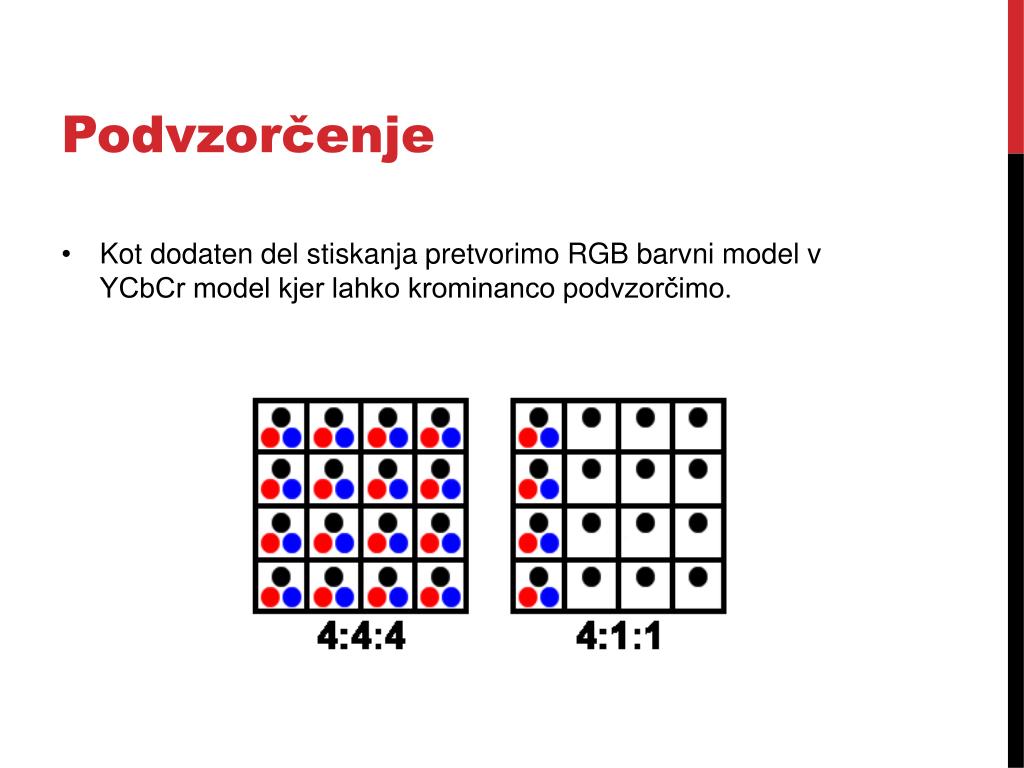

  30. Podvzorčenje • Kot dodaten del stiskanja pretvorimo RGB barvni model v YCbCr model kjer lahko krominanco podvzorčimo.

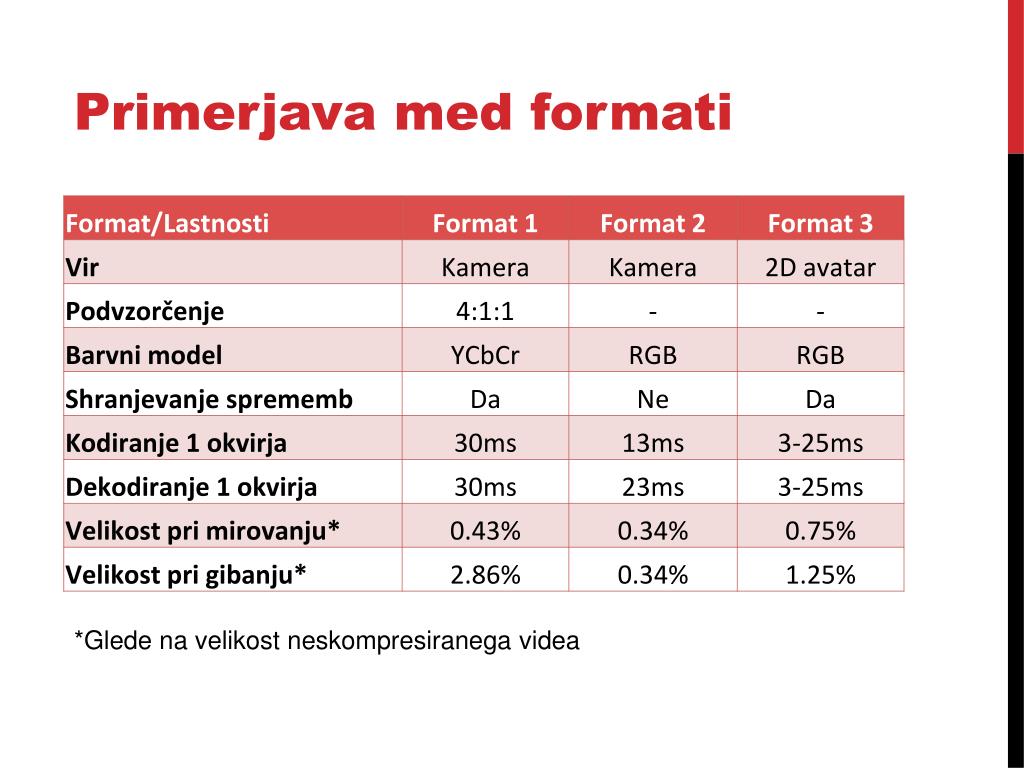

  31. Primerjava med formati *Glede na velikost neskompresiranega videa

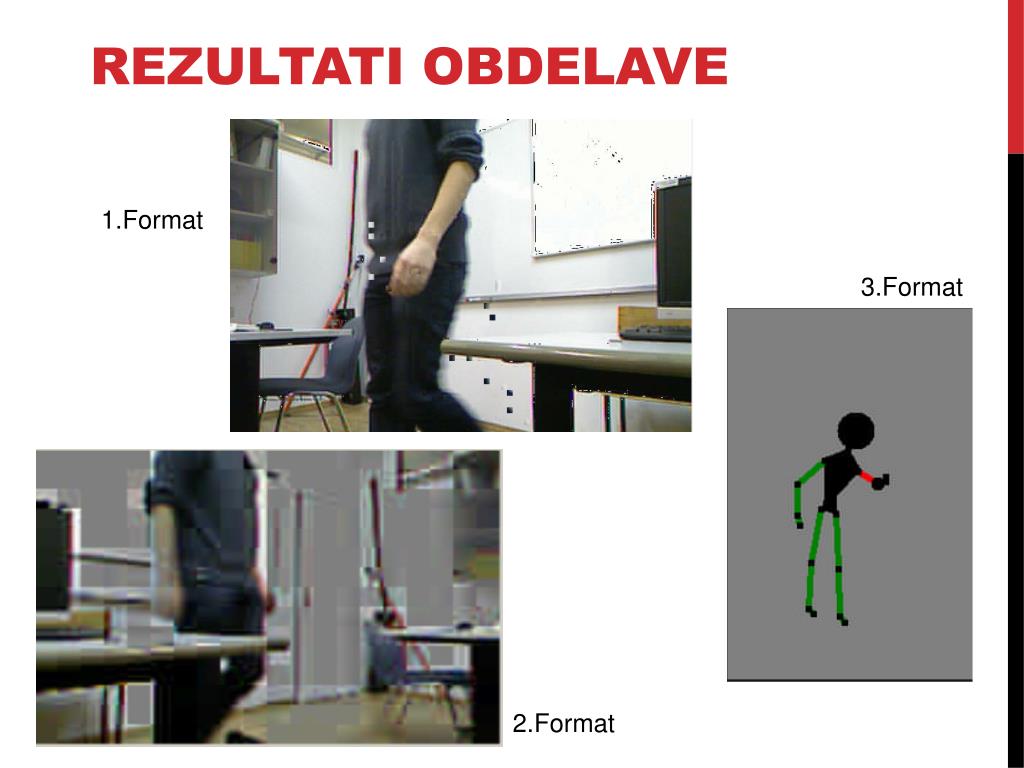

  32. REZULTATI OBDELAVE 1.Format 3.Format 2.Format

  33. Delo pri računalniški grafiki • Uporaba .NET in ogrodja, ki podpirajo OpenGL (OpenTK, SharpGL,...) • Druge funkcionalnosti: • Prikaz podatkov o vaji • Scena in pogled iz poljubnega zornega kota • Spremenljiva razpoloženja (obrazi) • Estetsko izmenljivo ozadje • Prikaz nasvetov za izboljšavo

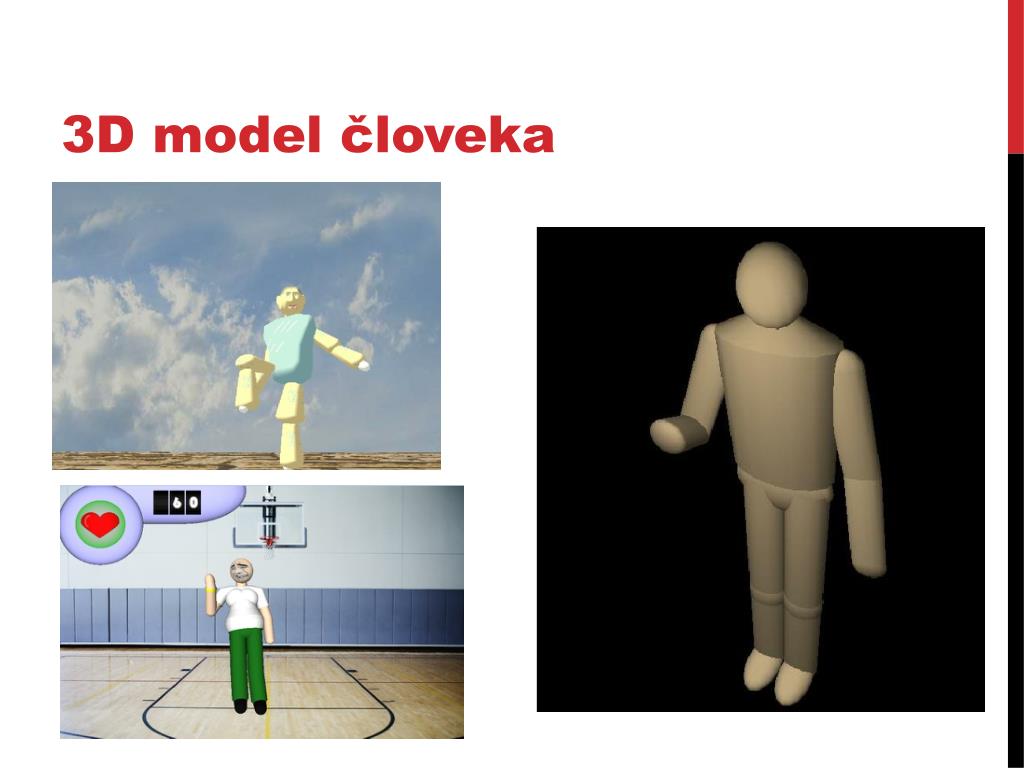

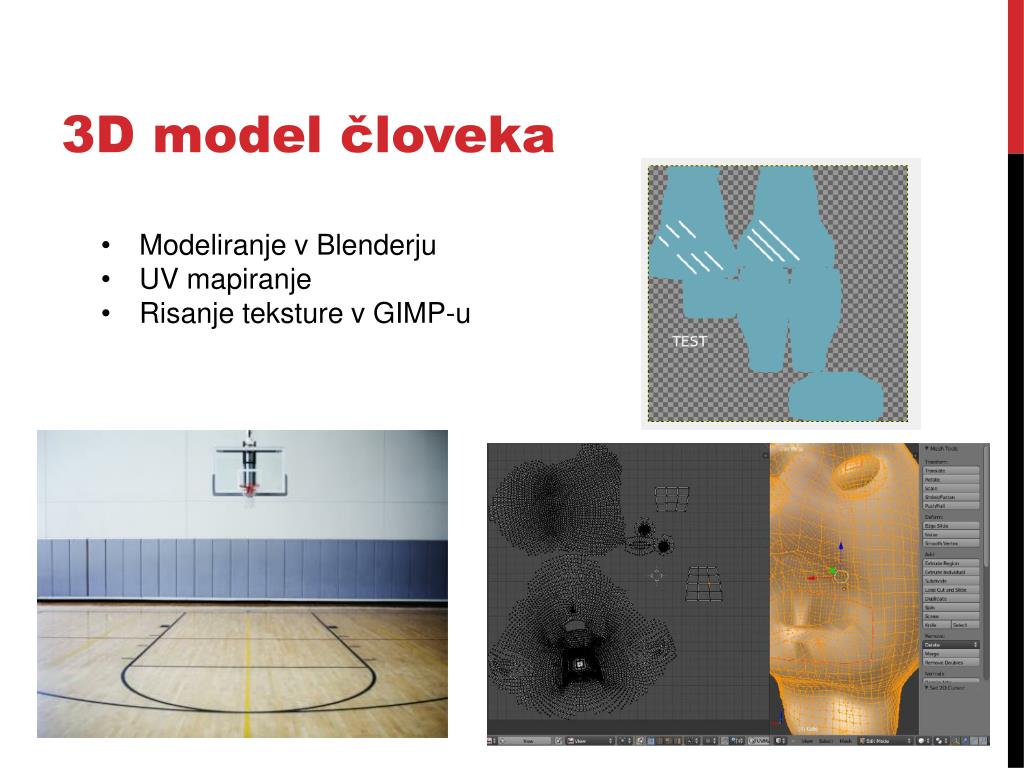

  34. 3D model človeka • Modeliranje v Blenderju • UV mapiranje • Risanje teksture v GIMP-u

  35. 3D model človeka

  36. Zaključek • Spremembe predmetnika • Osvojena znanja iz več področij računalništva • Konec dober, vse dobro • Posebna zahvala pa gre koordinatorjema projekta
