slide1

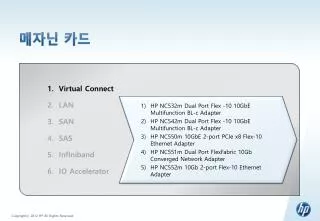

메자닌 카드

Virtual Connect

LAN

SAN

SAS

Infiniband

IO Accelerator

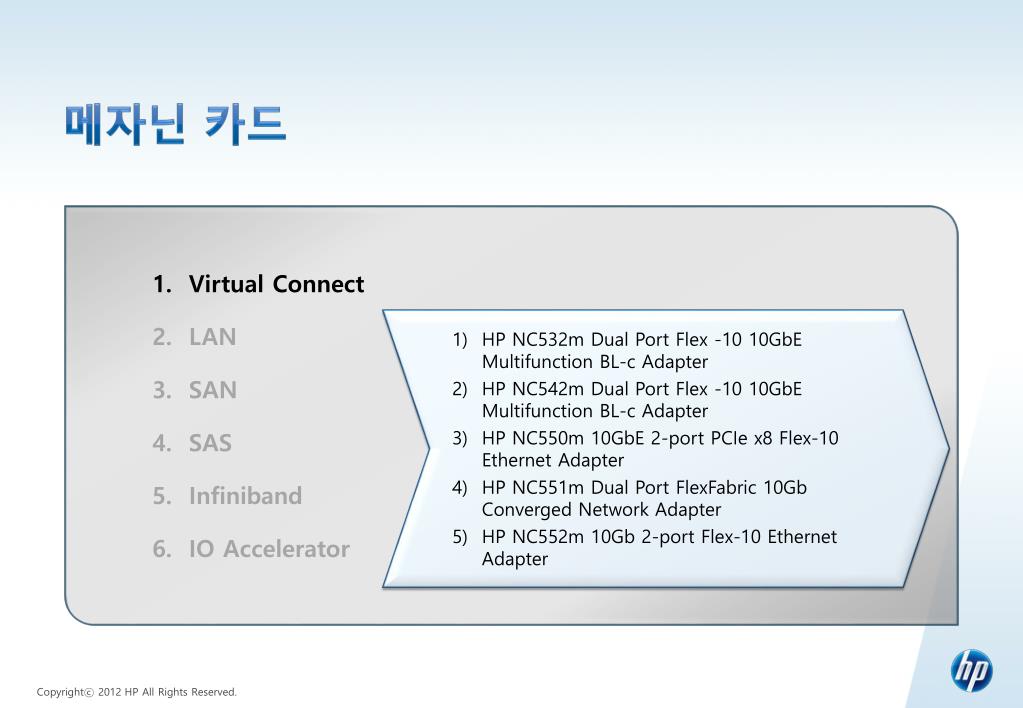

HP NC532m Dual Port Flex -10 10GbE Multifunction BL-c Adapter

HP NC542m Dual Port Flex -10 10GbE Multifunction BL-c Adapter

HP NC550m 10GbE 2-port PCIe x8 Flex-10 Ethernet Adapter

HP NC551m Dual Port FlexFabric 10Gb Converged Network Adapter

HP NC552m 10Gb 2-port Flex-10 Ethernet Adapter

virtual connect
Virtual Connect

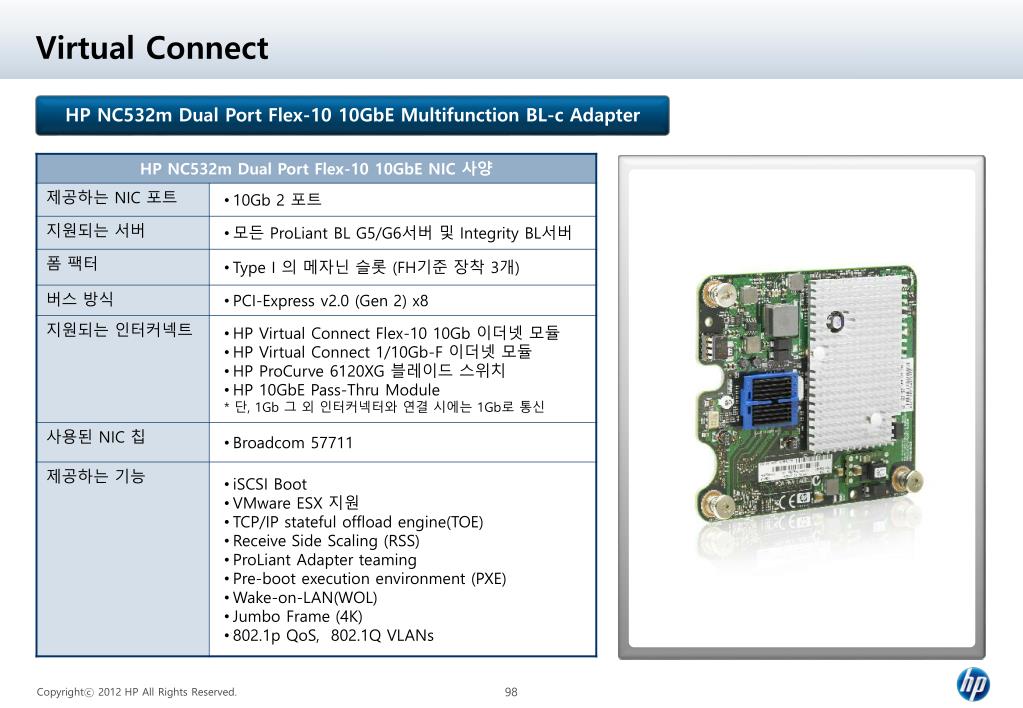

HP NC532m Dual Port Flex-10 10GbE Multifunction BL-c Adapter

virtual connect1
Virtual Connect

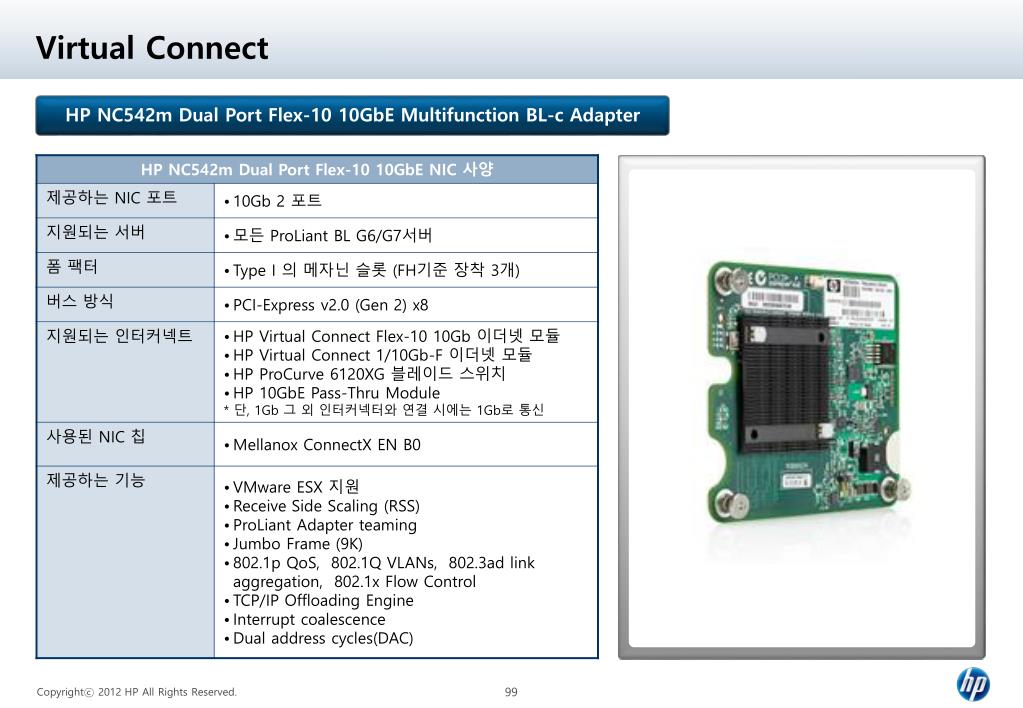

HP NC542m Dual Port Flex-10 10GbE Multifunction BL-c Adapter

virtual connect2
Virtual Connect

HP NC550m 10GbE Dual port PCIe x8 Flex-10 Ethernet Adapter

virtual connect3
Virtual Connect

HP NC551m Dual Port FlexFabric 10Gb Converged Network Adapter

virtual connect4
Virtual Connect

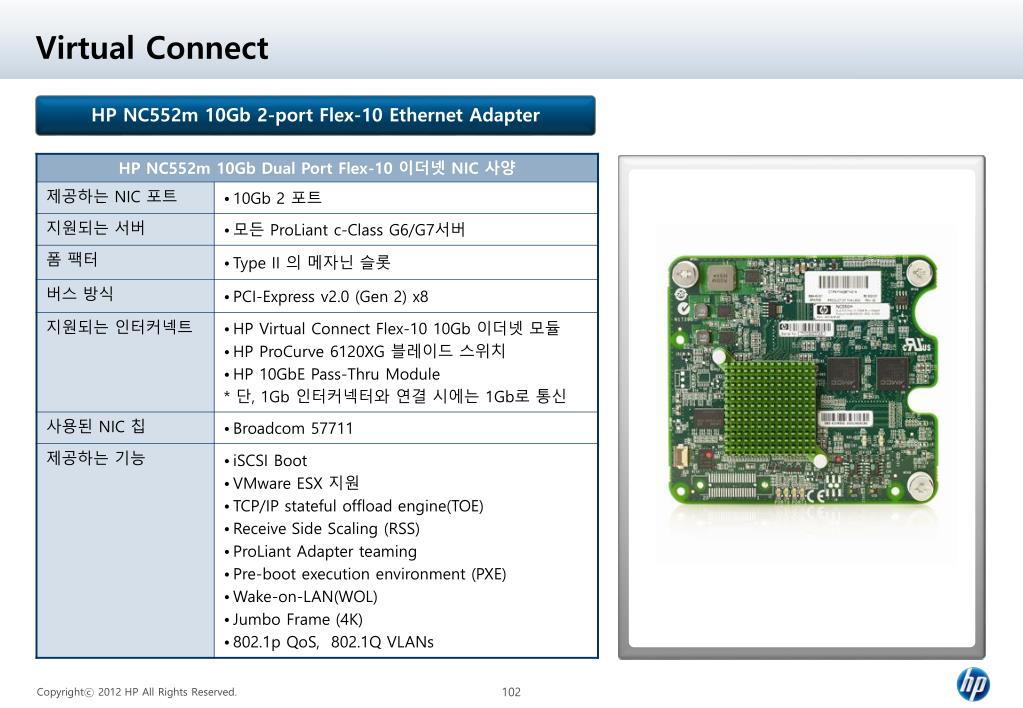

HP NC552m 10Gb 2-port Flex-10 Ethernet Adapter

slide7

메자닌 카드

Virtual Connect

LAN

SAN

SAS

Infiniband

IO Accelerator

HP NC326m Dual Port 1GbE NIC

HP NC360m Dual Port 1GbE NIC

HP NC364m Quad Port 1GbE NIC

HP NC382m Multifunction 1GbE Dual Port NIC

slide8
LAN

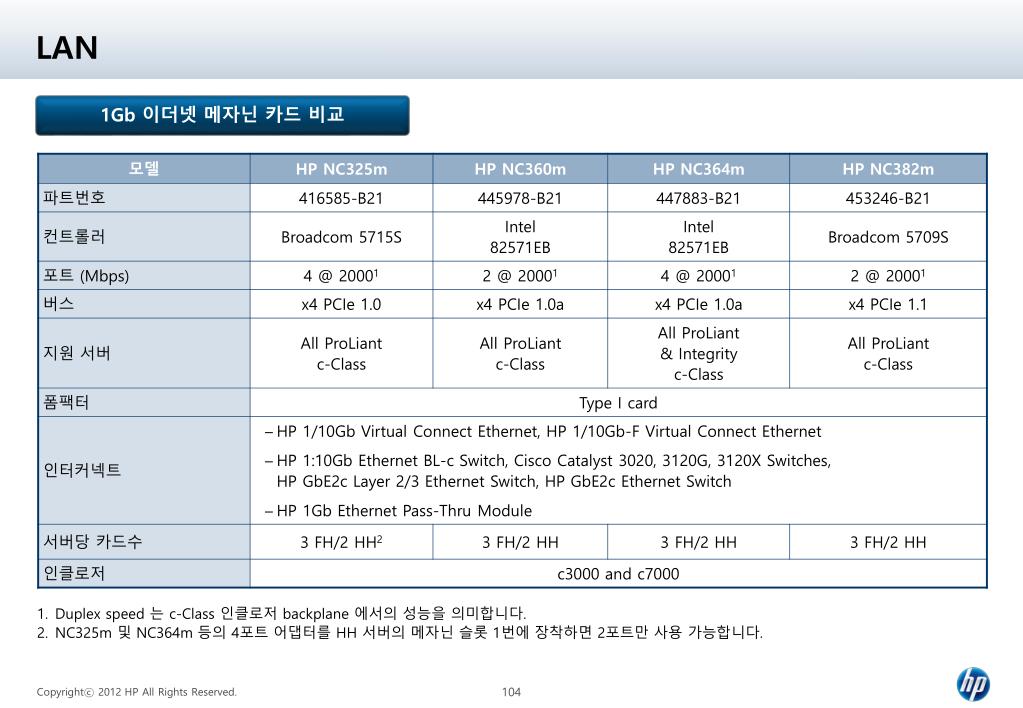

1Gb 이더넷메자닌 카드 비교

  • Duplex speed 는 c-Class 인클로저 backplane 에서의 성능을 의미합니다.
  • NC325m 및 NC364m 등의 4포트 어댑터를 HH 서버의 메자닌 슬롯 1번에 장착하면 2포트만 사용 가능합니다.
slide9
LAN

1Gb 이더넷메자닌 카드 기능별 비교

  • Virtual Connect 모듈 사용시에만 지원 가능합니다.
  • * 모든 기능은 Windows 또는 Linux를 지원하며 모두 지원하지 않을 경우 따로 노트함.
slide10
LAN

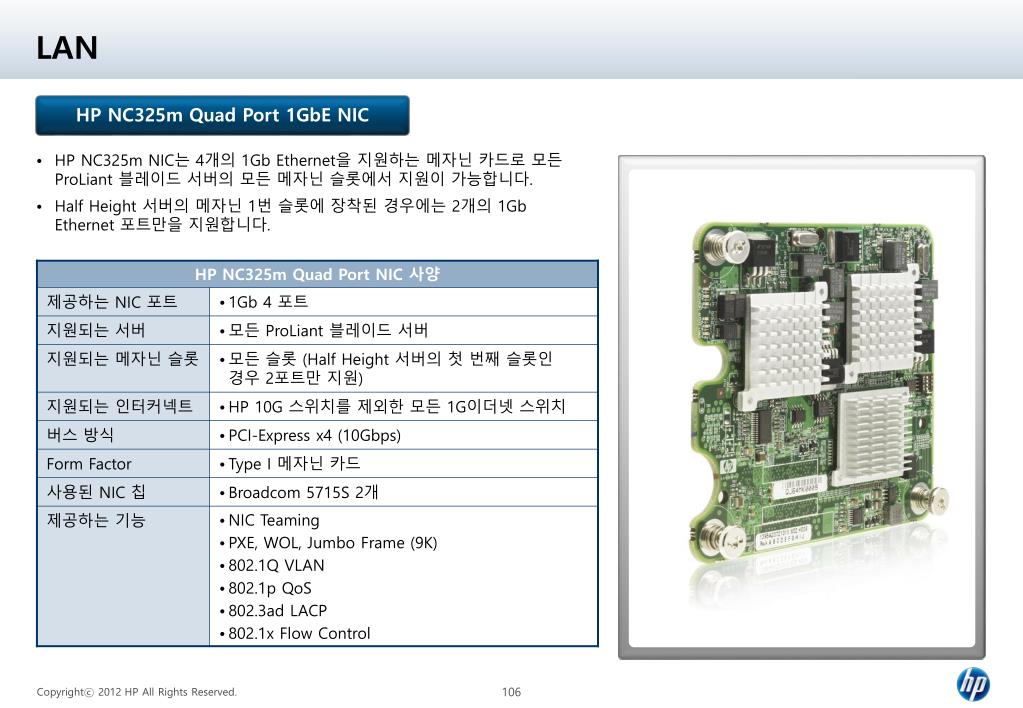

HP NC325m Quad Port 1GbE NIC

  • HP NC325m NIC는 4개의 1Gb Ethernet을 지원하는 메자닌 카드로 모든 ProLiant블레이드 서버의 모든 메자닌 슬롯에서 지원이 가능합니다.
  • Half Height 서버의 메자닌1번 슬롯에 장착된 경우에는 2개의 1Gb Ethernet 포트만을 지원합니다.
slide11
LAN

HP NC360m Dual Port 1GbE NIC

  • HP NC360m NIC는 2개의 1Gb Ethernet을 지원하는 메자닌 카드로 모든 ProLiant블레이드 서버의 모든 메자닌 슬롯에서 지원이 가능합니다.
slide12
LAN

HP NC364m Quad Port 1GbE NIC

  • HP NC364m NIC는 4개의 1Gb Ethernet을 지원하는 메자닌 카드로 모든 ProLiant블레이드 서버를 지원하고, BL860c Integrity 블레이드 서버를 지원합니다.
  • Half Height 서버(BL460c/BL465c)의 메자닌1번 슬롯에 장착된 경우에는 2개의 1Gb Ethernet 포트만을 지원합니다.
slide13
LAN

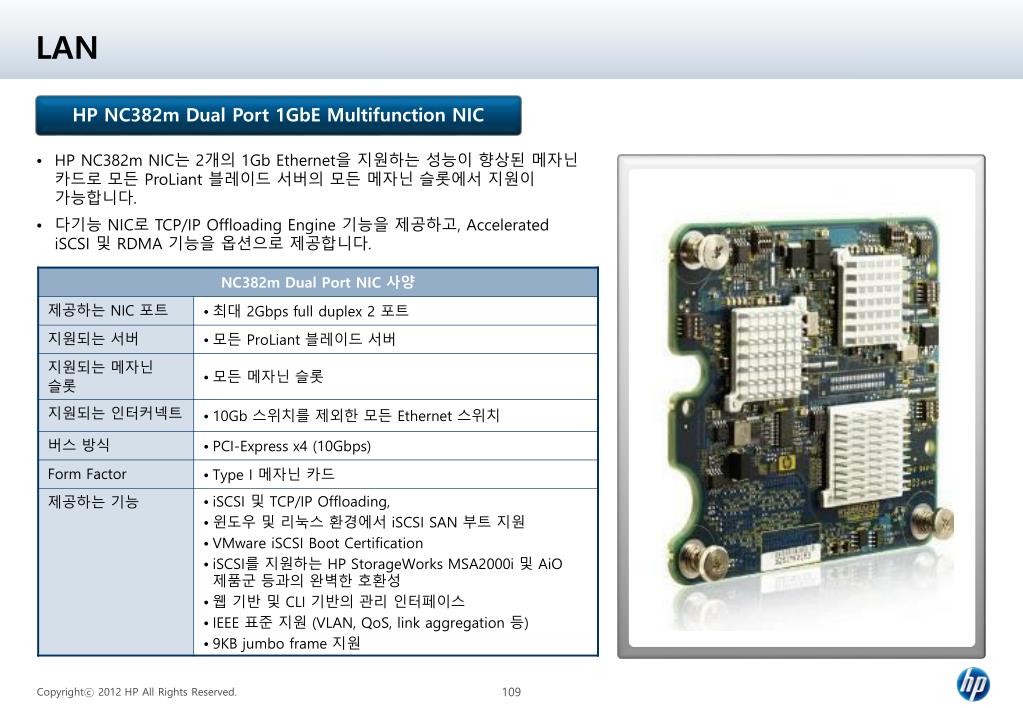

HP NC382m Dual Port 1GbE Multifunction NIC

  • HP NC382m NIC는 2개의 1Gb Ethernet을 지원하는 성능이 향상된 메자닌 카드로 모든 ProLiant블레이드 서버의 모든 메자닌 슬롯에서 지원이 가능합니다.
  • 다기능 NIC로 TCP/IP Offloading Engine 기능을 제공하고, Accelerated iSCSI및 RDMA 기능을 옵션으로 제공합니다.
slide14

메자닌 카드

Virtual Connect

LAN

SAN

SAS

Infiniband

IO Accelerator

QLogic QMH2462 4Gb FC HBA

QLogic QMH2562 8Gb FC HBA

Emulex LPe1105-HP 4Gb FC HBA

Emulex LPe1205-HP 8Gb FC HBA

slide15
SAN

QLogic QMH2462 4Gb FC HBA

  • QLogic QMH2462 4Gb FC HBA는 2개의 1/2/4Gb Fibre Channel을 지원하는 메자닌 카드입니다.
  • 모든 ProLiant및 Integrity 블레이드 서버에서 지원이 가능합니다.
slide16
SAN

QLogic QMH2562 8Gb FC HBA

  • QLogic QMH2562 4Gb FC HBA는 2개의 2/4/8Gb Fibre Channel을 지원하는 메자닌 카드입니다.
  • 모든 ProLiant및 Integrity 블레이드 서버에서 지원이 가능합니다.
slide17
SAN

Emulex LPe1105-HP 4Gb FC HBA

  • Emulex LPe1105-HP 4Gb FC HBA는 2개의 1/2/4Gb Fibre Channel을 지원하는 메자닌 카드로 모든 ProLiant블레이드 서버에서 지원이 가능합니다.
slide18
SAN

Emulex LPe1205-HP 8Gb FC HBA

  • Emulex LPe1205-HP 8Gb FC HBA는 2개의 2/4/8Gb Fibre Channel을 지원하는 메자닌 카드로 모든 ProLiant블레이드 서버에서 지원이 가능합니다.
slide19

메자닌 카드

Virtual Connect

LAN

SAN

SAS

Infiniband

IO Accelerator

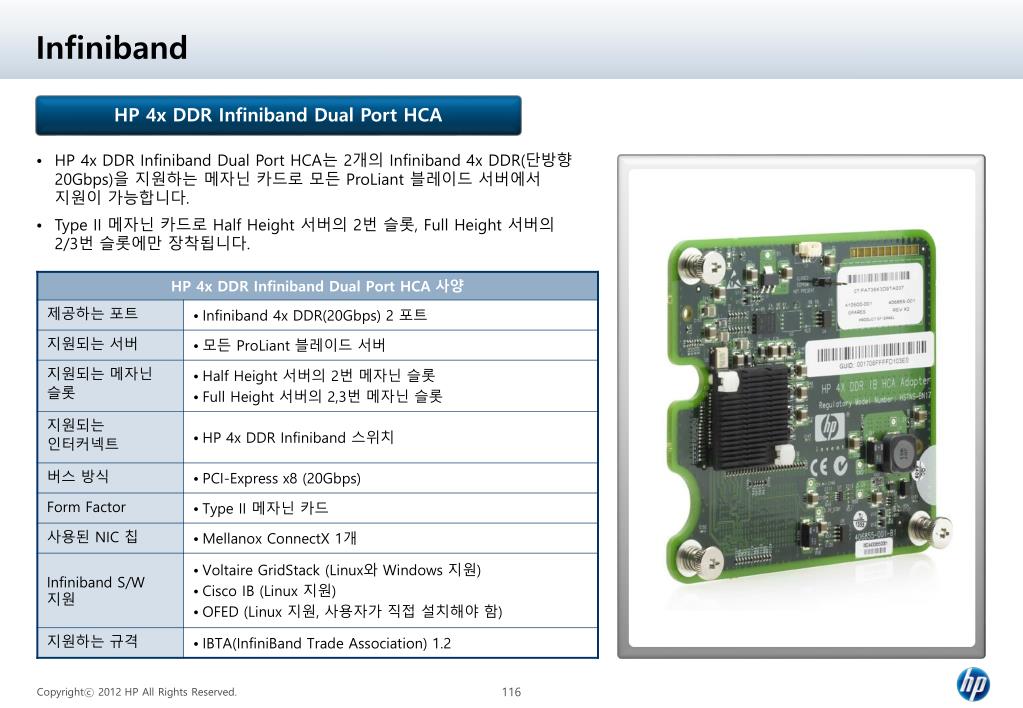

HP 4x DDR Infiniband Dual Port HCA

HP 4x QDR CX-4 Infiniband Dual Port HCA

infiniband
Infiniband

HP 4x DDR Infiniband Dual Port HCA

  • HP 4x DDR Infiniband Dual Port HCA는 2개의 Infiniband 4x DDR(단방향20Gbps)을 지원하는 메자닌 카드로 모든 ProLiant블레이드 서버에서 지원이 가능합니다.
  • Type II 메자닌 카드로 Half Height 서버의 2번 슬롯, Full Height 서버의 2/3번 슬롯에만 장착됩니다.
infiniband1
Infiniband

HP 4x QDR CX-4 IB Dual Port HCA

  • HP 4x QDR CX-4 Infiniband Dual Port HCA는 2개의 Infiniband 4x QDR(단방향40Gbps)을 지원하는 메자닌 카드로 모든 ProLiant블레이드 서버에서 지원이 가능합니다.
  • Type II 메자닌 카드로 Half Height 서버의 2번 슬롯, Full Height 서버의 2/3번 슬롯에만 장착됩니다.
slide22

메자닌 카드

Virtual Connect

LAN

SAN

SAS

Infiniband

IO Accelerator

HP 4x DDR Infiniband Dual Port HCA

HP 4x QDR CX-4 Infiniband Dual Port HCA

io accelerator
IO Accelerator

HP StorageWorks IO Accelerator for BL c-Class

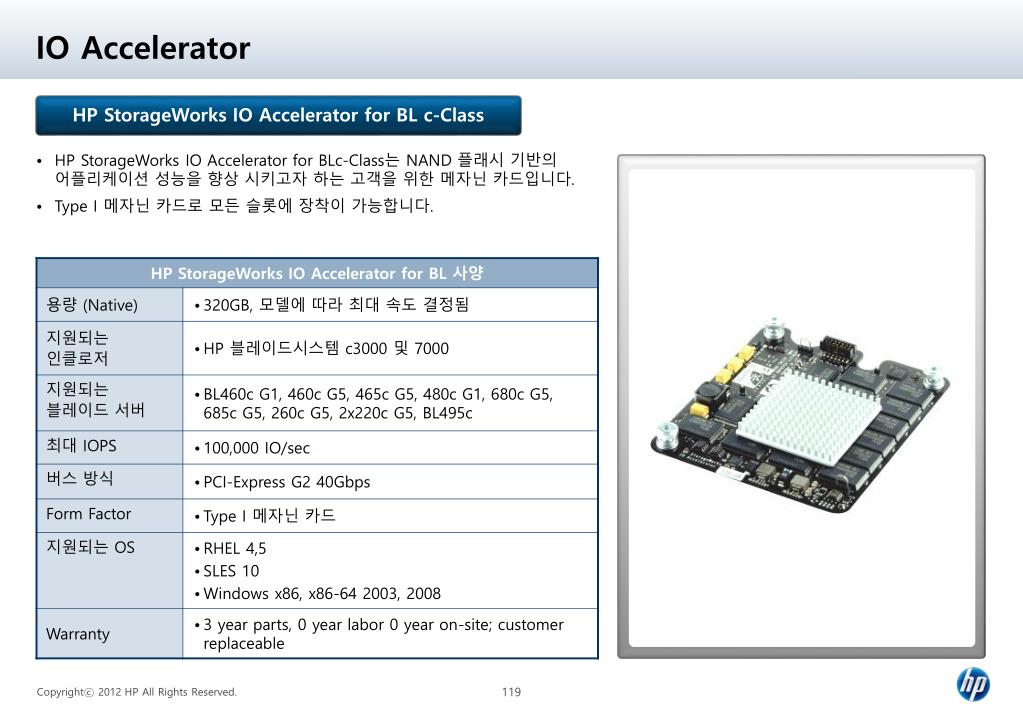

  • HP StorageWorks IO Accelerator for BLc-Class는 NAND 플래시 기반의 어플리케이션 성능을 향상 시키고자 하는 고객을 위한 메자닌 카드입니다.
  • Type I 메자닌 카드로 모든 슬롯에 장착이 가능합니다.
slide24

HP 블레이드시스템인클로저 및 옵션

인클로저

옵션 블레이드

인터커넥트

메자닌 카드

관리 솔루션

Virtual Connect 관리 - HP Virtual Connect Enterprise Manager

블레이드 관리 - HP Insight Control for BladeSystem

slide25

관리 솔루션

Virtual Connect 관리 - HP Virtual Connect Enterprise Manager

블레이드 관리 - HP Insight Control for BladeSystem

Virtual Connect Manager

Virtual Connect Enterprise Manager

virtual connect5
Virtual Connect 모듈 관리

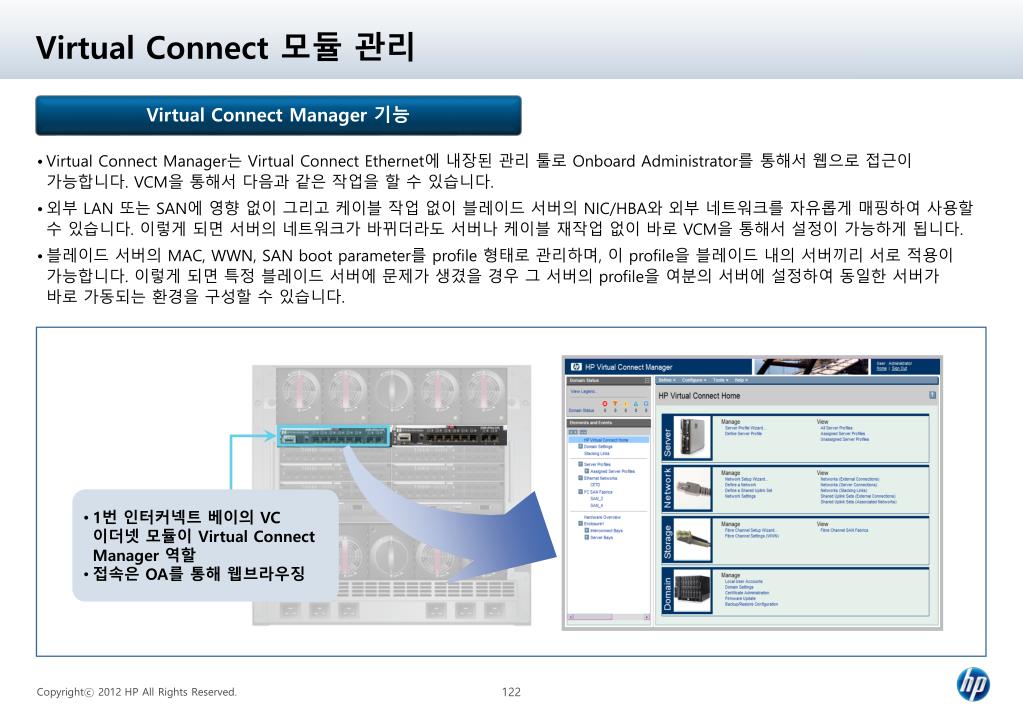

Virtual Connect Manager 기능

  • Virtual Connect Manager는 Virtual Connect Ethernet에 내장된 관리 툴로 Onboard Administrator를 통해서 웹으로 접근이 가능합니다. VCM을 통해서 다음과 같은 작업을 할 수 있습니다.
  • 외부 LAN 또는 SAN에 영향 없이 그리고 케이블 작업 없이 블레이드 서버의 NIC/HBA와 외부 네트워크를 자유롭게 매핑하여 사용할 수 있습니다. 이렇게 되면 서버의 네트워크가 바뀌더라도 서버나 케이블 재작업 없이 바로 VCM을 통해서 설정이 가능하게 됩니다.
  • 블레이드 서버의 MAC, WWN, SAN boot parameter를 profile 형태로 관리하며, 이 profile을 블레이드 내의 서버끼리 서로 적용이 가능합니다. 이렇게 되면 특정 블레이드 서버에 문제가 생겼을 경우 그 서버의 profile을 여분의 서버에 설정하여 동일한 서버가 바로 가동되는 환경을 구성할 수 있습니다.
  • 1번 인터커넥트베이의VC 이더넷 모듈이 Virtual Connect Manager 역할
  • 접속은 OA를 통해 웹브라우징
virtual connect enterprise manager

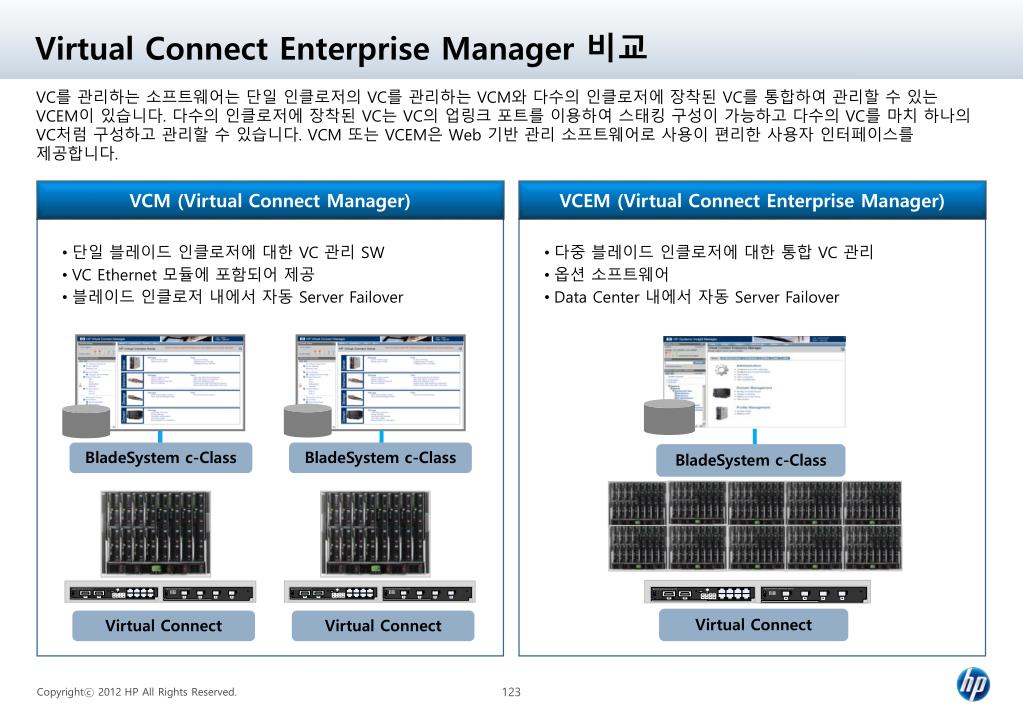

Virtual Connect Enterprise Manager 비교
  • VC를 관리하는 소프트웨어는 단일 인클로저의 VC를 관리하는 VCM와 다수의 인클로저에 장착된 VC를 통합하여 관리할 수 있는 VCEM이 있습니다. 다수의 인클로저에 장착된 VC는 VC의 업링크 포트를 이용하여 스태킹 구성이 가능하고다수의 VC를 마치 하나의 VC처럼 구성하고관리할 수 있습니다. VCM 또는 VCEM은 Web 기반 관리 소프트웨어로 사용이 편리한 사용자 인터페이스를 제공합니다.

VCM (Virtual Connect Manager)

VCEM (Virtual Connect Enterprise Manager)

  • 단일 블레이드인클로저에 대한 VC 관리 SW
  • VC Ethernet 모듈에 포함되어 제공
  • 블레이드인클로저 내에서 자동 Server Failover
  • 다중 블레이드인클로저에 대한 통합 VC 관리
  • 옵션 소프트웨어
  • Data Center 내에서 자동 Server Failover

BladeSystem c-Class

BladeSystem c-Class

BladeSystem c-Class

Virtual Connect

Virtual Connect

Virtual Connect

virtual connect enterprise manager1
Virtual Connect Enterprise Manager

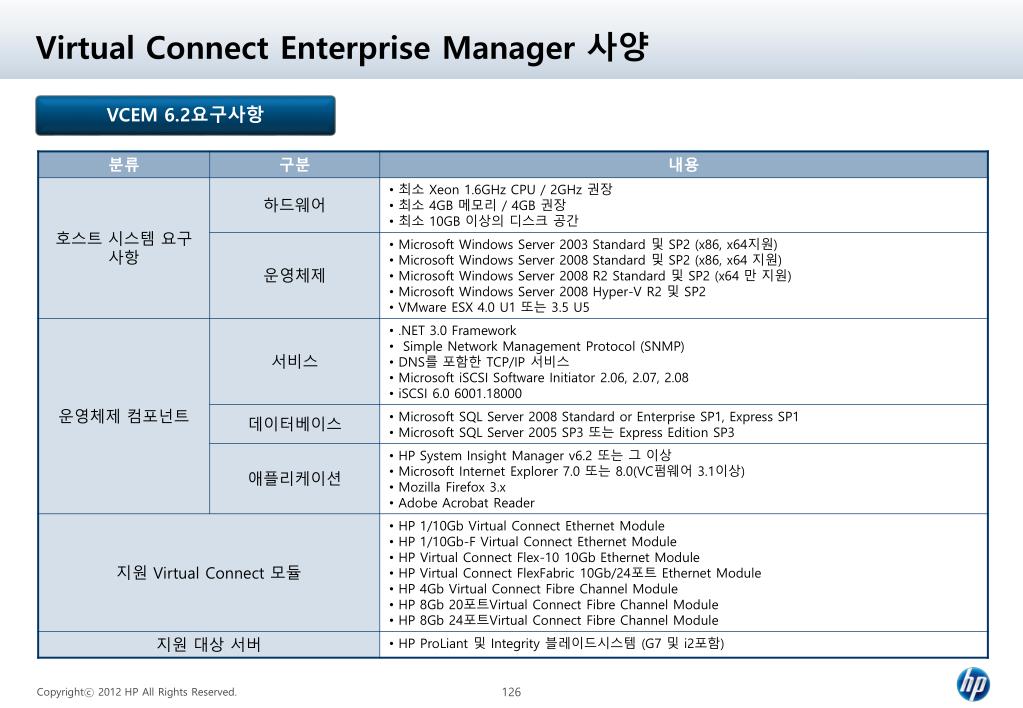

VCEM 특징

  • Virtual Connect Enterprise Manager는 인클로저당 자동으로 License가 제공되는 것으로 단일 인클로저의 한계를 벗어나 여러 대의 인클로저 및 Virtual Connect 도메인을 한꺼번에 관리하는 것을 가능하게 해 줍니다. 이것은 HP Systems Insight Manager에 통합되어 사용 가능합니다.
  • 여러 개의 Virtual Connect 모듈에 대해 하나의 중앙 관리 콘솔을 사용하고, Virtual Connect 도메인을 그룹으로 묶어서 관리함으로써 다수의 Virtual Connect 서버 환경에 대한 관리를 단순하게 해줍니다.
  • 인클로저와인클로저 사이에서 서버 프로파일을 옮김으로써 신속하게 서버의 설치/변경/교체가 가능해지며, 궁극적으로는 데이터센터 내에서 LAN 및 SAN 구성상의 영향 없이 수 분 내에 즉시 서버를 재구성할 수 있도록 해줍니다.
  • HP SIM 기반의 사용자 인터페이스를 사용하여 기존 관리 환경을 그대로 유지하고 관리 방법을 단일화할 수 있습니다.
  • 최소 4개 이상의 인클로저를 사용하는 중대형급 데이터센터나 동적으로 리소스를 관리하는 utility computing 환경에 적합합니다.
  • 라이선스는 블레이드시스템c-Class 인클로저 단위로 구성되어 있습니다.

HP SIM에 통합

VC도메인

상세 탭

VC구성에 대한 직접적인 접속 기능

블레이드 시스템과의 관리 통합

virtual connect enterprise manager2

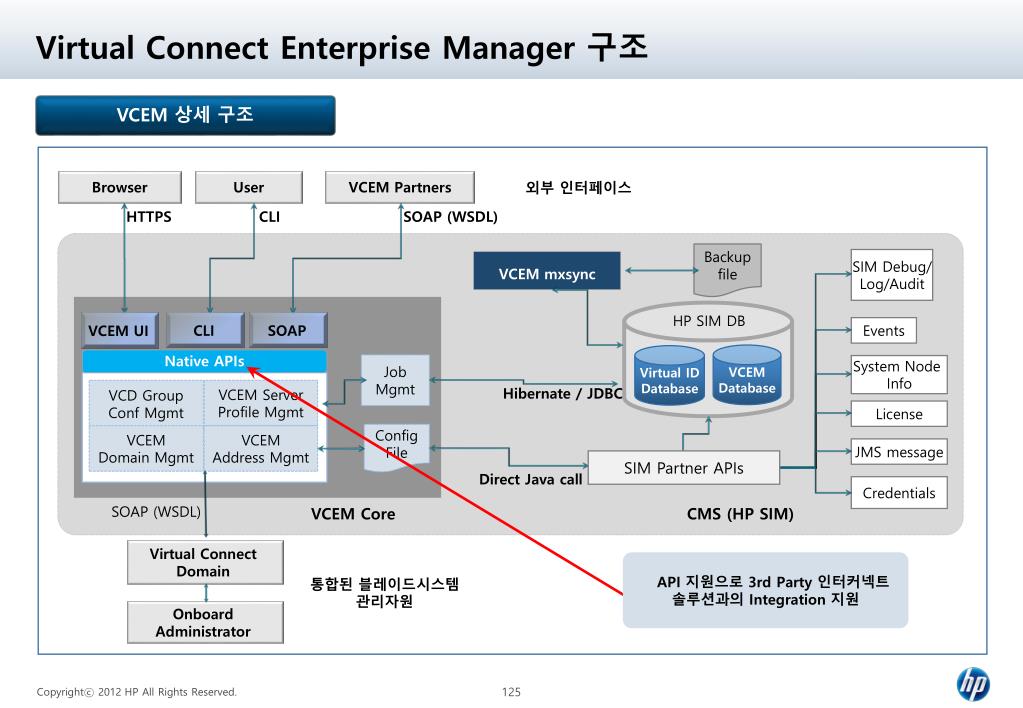

Virtual Connect Enterprise Manager 구조

VCEM 상세구조

Browser

User

VCEM Partners

외부 인터페이스

HTTPS

CLI

SOAP (WSDL)

Backup file

SIM Debug/

Log/Audit

VCEM mxsync

HP SIM DB

CLI

SOAP

VCEM UI

Events

VCEM

Database

Virtual ID

Database

Native APIs

Job

Mgmt

System Node

Info

VCD Group

Conf Mgmt

VCEM Server

Profile Mgmt

Hibernate / JDBC

License

Config

File

VCEM

Domain Mgmt

VCEM

Address Mgmt

JMS message

SIM Partner APIs

Direct Java call

Credentials

SOAP (WSDL)

CMS (HP SIM)

VCEM Core

Virtual Connect

Domain

API 지원으로 3rd Party 인터커넥트 솔루션과의 Integration 지원

통합된 블레이드시스템 관리자원

Onboard

Administrator

slide31

관리 솔루션

Virtual Connect 관리 - HP Virtual Connect Enterprise Manager

블레이드 관리 - HP Insight Control for BladeSystem

Insight Control for BladeSystem

hp insight management
HP Insight Management 솔루션 소개
  • HP는 이번 ProLiantGen8 신규 서버를 새롭게 디자인하면서 x86 시스템이 좀 더 지능적으로 작동될 수 있게끔 혁신적인 관리 솔루션을 적용했습니다. 시스템 초기 설치부터 혹시나 있을 장애 발생 이전/이후까지 최적의 운영 환경을 제공할 수 있도록 첨단 관리 기능을 탑재하였으며 스스로 치유하고 진단할 수 있는 획기적인 아키텍쳐를 채택 하였습니다.

iLO관리 엔진

인사이트콘트롤

인사이트온라인

On Board

On Premise

Online

시스템 설치에 필요한 소프트웨어 및 펌웨어 업데이트 그리고 하드웨어 모니터링 솔루션을 프로세서에 내장했습니다

수천대의 시스템을 하나의 단일 콘솔로 통합하여 운영체제 배포 시스템 상태 및 전력 모니터링, 물리 머신 및 가상 머신 통합 관리 솔루션을 제공합니다

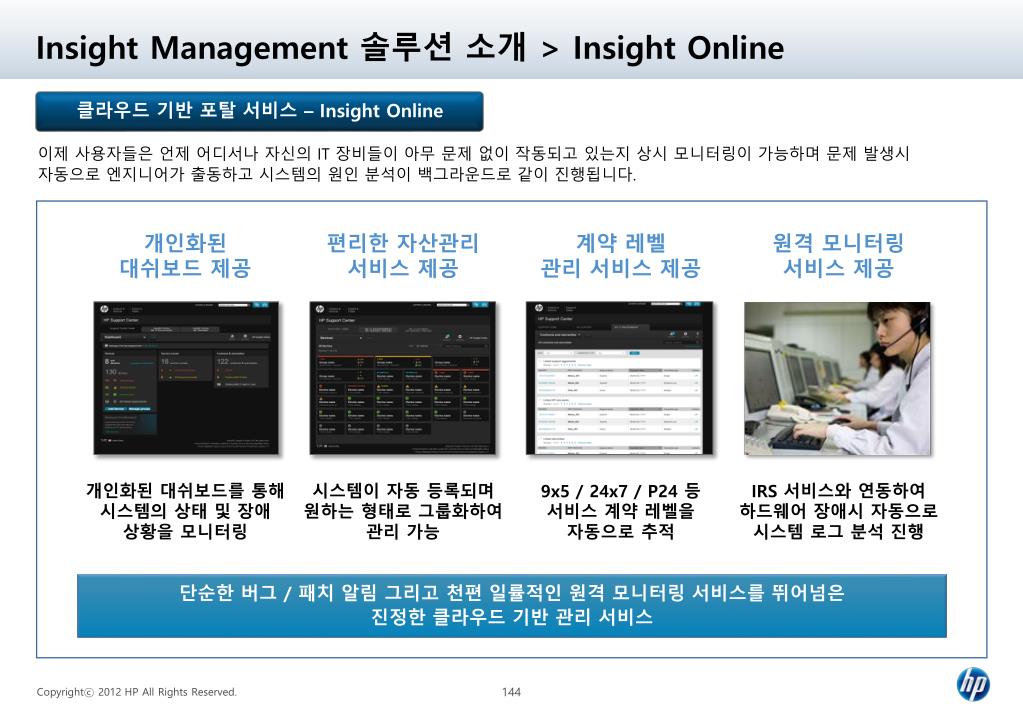

장비 이력 및 시스템 모니터링 / 서비스 계약 레벨 관리를 클라우드 기반의 포털 서비스를 통해 고객과 파트너사 엔지니어가 언제 어디서나 함께 관리할 수 있습니다.

insight management ilo

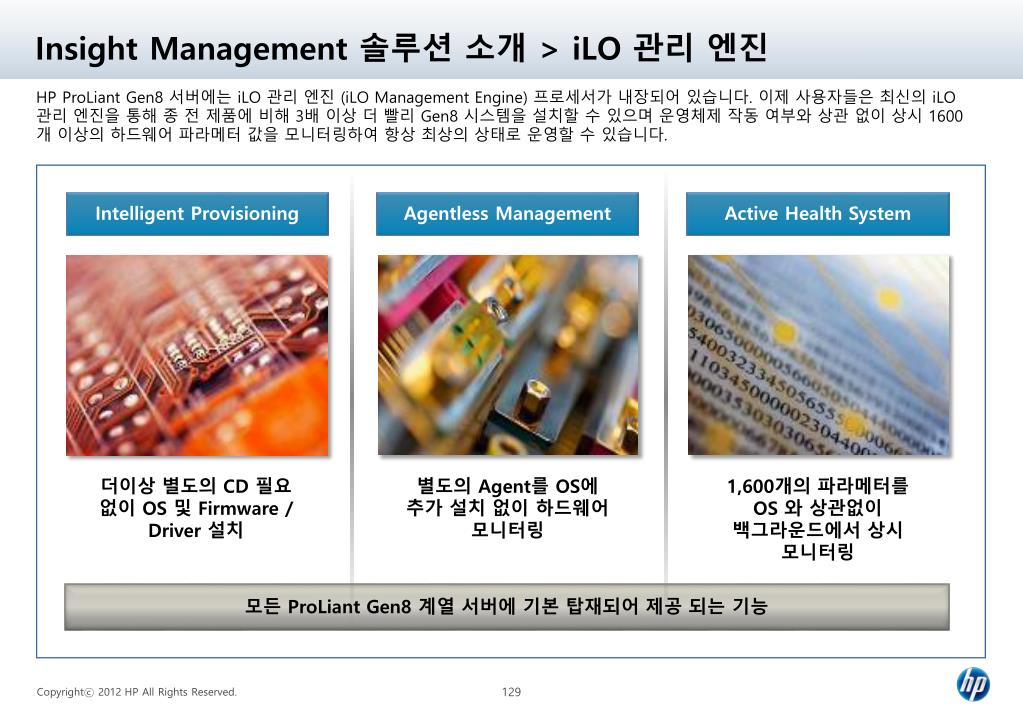

Insight Management 솔루션 소개 > iLO 관리 엔진
  • HP ProLiant Gen8 서버에는 iLO 관리 엔진 (iLO Management Engine) 프로세서가 내장되어 있습니다. 이제 사용자들은 최신의 iLO 관리 엔진을 통해 종 전 제품에 비해 3배 이상 더 빨리 Gen8 시스템을 설치할 수 있으며 운영체제 작동 여부와 상관 없이 상시 1600 개 이상의 하드웨어 파라메터 값을 모니터링하여 항상 최상의 상태로 운영할 수 있습니다.

Intelligent Provisioning

Agentless Management

Active Health System

더이상 별도의 CD 필요 없이 OS 및 Firmware / Driver 설치

별도의 Agent를 OS에 추가 설치 없이 하드웨어 모니터링

1,600개의 파라메터를 OS 와 상관없이 백그라운드에서 상시 모니터링

모든 ProLiant Gen8 계열 서버에 기본 탑재되어 제공 되는 기능

insight management ilo1
Insight Management 솔루션 소개 > iLO 관리 엔진

Intelligent Provisioning

시스템 Firmware 파일과 OS 설치에 필요한 각종 장치 드라이버 그리고 관리 유틸리티들이 시스템 보드에 내장된 NAND 플래쉬 기반의 메모리에 저장되어 있어 별도의 CD 없이 새로운 서버의 배포과정을 자동화 시켜 기존 세대 장비 대비 3배 이상 빠르게 시스템 설치와 유지 보수를 진행할 수 있습니다.

HP ServicePack

HP system SW

System and OS

주요 특징

  • 4GB NAND Flash 메모리 기반
  • 시스템 설치에 필요한 펌웨어 및 S/W 드라이버를 시스템 보드에 내장
  • 신규 S/W 드라이버 및 펌웨어는HP.com 또는 내부 서버로부터 업데이트 가능

HP iLO관리 엔진

insight management ilo2
Insight Management 솔루션 소개 > iLO 관리 엔진

Agentless Management

하드웨어 모니터링을 하기 위한 별도의 에이전트 프로그램들이 이제 더이상 필요 없습니다. 시스템 운영체제 안에는 어떠한 하드웨어 에이전트 프로그램도 설치되지 않으며 운영체제 작동과 상관없이 상시 하드웨어 상태를 모니터링할 수 있습니다. 이를 통해 장애 발생에 대한 원인 분석 과정에 뛰어난 편의성을 제공합니다.

Apps

Agent

Agentless Mgmt

주요 특징

OS

  • OS 안에 별도의 Agent S/W 설치 불필요
  • 핵심 하드웨어에 관한 모니터링 기능을 프로세서 내부에 탑재 (SNMP Stack 을 자체 내장)
  • OS 에 독립적인 하드웨어 프로세서 기반

CPU

iLO

ProLiant Gen8

insight management ilo3
Insight Management 솔루션 소개 > iLO 관리 엔진

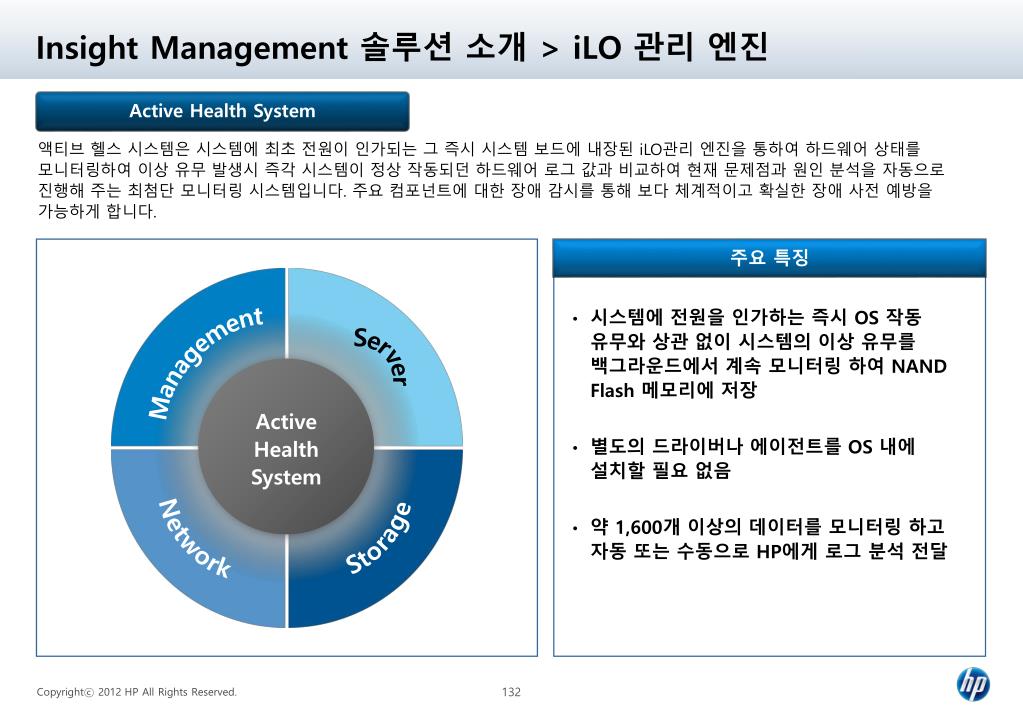

Active Health System

액티브 헬스 시스템은 시스템에 최초 전원이 인가되는 그 즉시 시스템 보드에 내장된 iLO관리 엔진을 통하여 하드웨어 상태를 모니터링하여 이상 유무 발생시 즉각 시스템이 정상 작동되던 하드웨어 로그 값과 비교하여 현재 문제점과 원인 분석을 자동으로 진행해 주는 최첨단 모니터링 시스템입니다. 주요 컴포넌트에 대한 장애 감시를 통해 보다 체계적이고 확실한 장애 사전 예방을 가능하게 합니다.

주요 특징

  • 시스템에 전원을 인가하는 즉시 OS 작동 유무와 상관 없이 시스템의 이상 유무를 백그라운드에서 계속 모니터링 하여 NAND Flash 메모리에 저장
  • 별도의 드라이버나 에이전트를 OS 내에 설치할 필요 없음
  • 약 1,600개 이상의 데이터를 모니터링 하고 자동 또는 수동으로 HP에게 로그 분석 전달

Server

Management

Active HealthSystem

Storage

Network

onboard administrator

이중화된 OA모듈

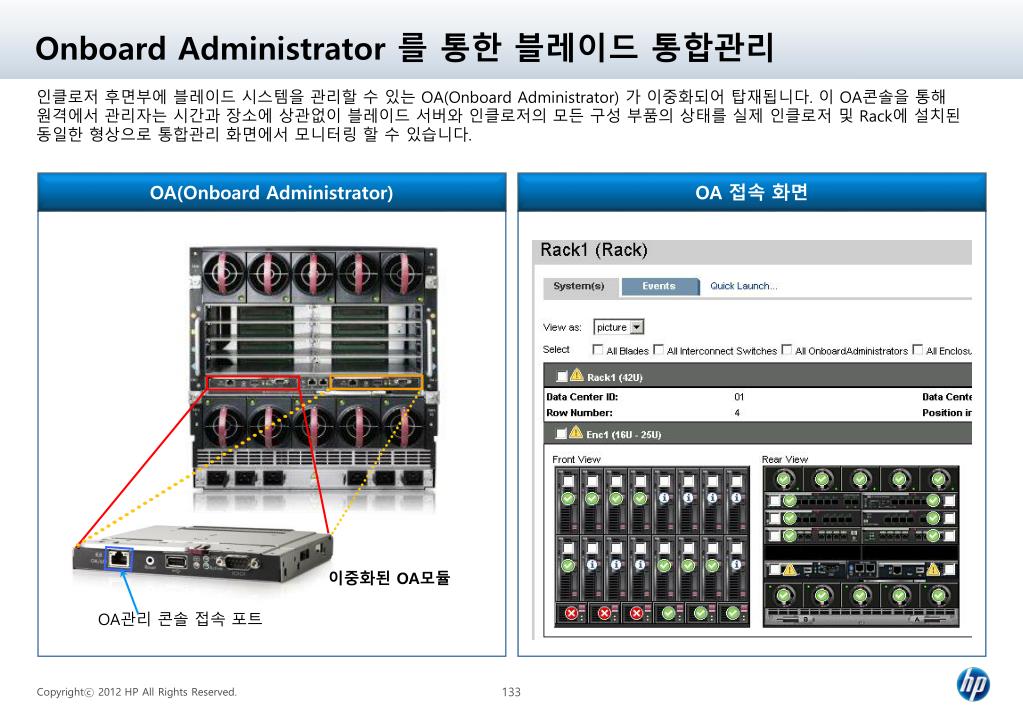

Onboard Administrator 를 통한 블레이드 통합관리
  • 인클로저 후면부에블레이드 시스템을 관리할 수 있는 OA(Onboard Administrator) 가 이중화되어 탑재됩니다. 이 OA콘솔을 통해 원격에서 관리자는 시간과 장소에 상관없이 블레이드 서버와 인클로저의 모든 구성 부품의상태를 실제 인클로저 및 Rack에 설치된 동일한 형상으로 통합관리 화면에서 모니터링 할 수 있습니다.

OA(Onboard Administrator)

OA 접속 화면

OA관리 콘솔 접속 포트

ilo advanced pack

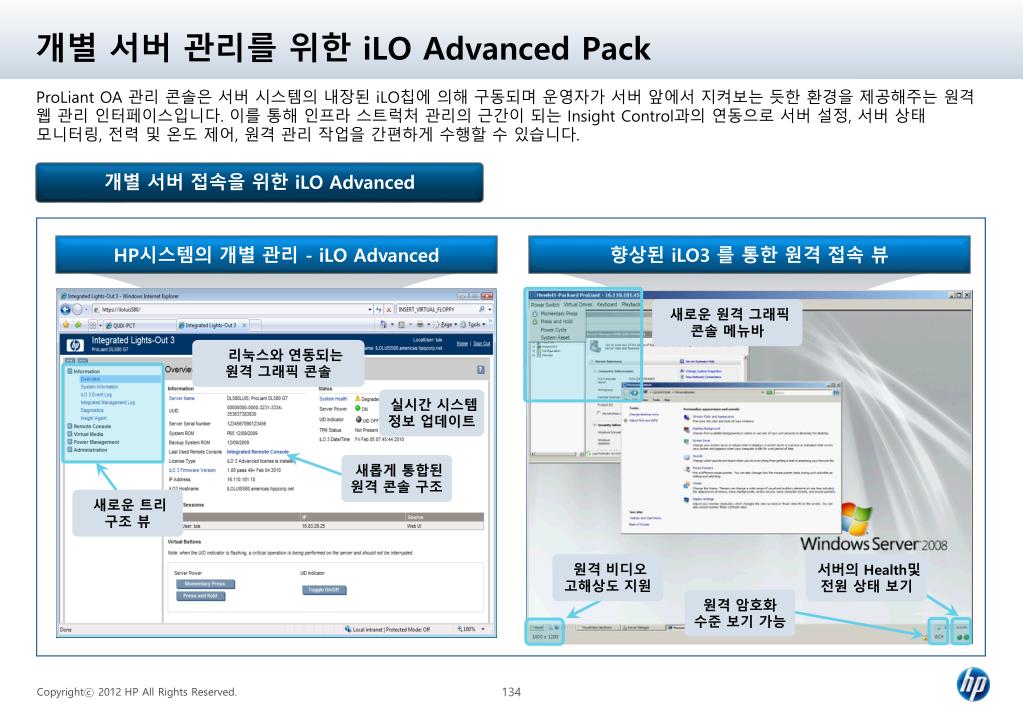

개별 서버 관리를 위한 iLO Advanced Pack
  • ProLiant OA 관리 콘솔은 서버 시스템의 내장된 iLO칩에 의해 구동되며 운영자가 서버 앞에서 지켜보는 듯한 환경을 제공해주는 원격 웹 관리 인터페이스입니다. 이를 통해 인프라 스트럭처 관리의 근간이 되는 Insight Control과의 연동으로 서버 설정, 서버 상태 모니터링, 전력 및 온도 제어, 원격 관리 작업을 간편하게 수행할 수 있습니다.

개별 서버 접속을 위한 iLO Advanced

HP시스템의 개별 관리 - iLO Advanced

향상된 iLO3 를 통한 원격 접속 뷰

새로운 원격 그래픽 콘솔 메뉴바

리눅스와 연동되는 원격 그래픽 콘솔

실시간 시스템 정보 업데이트

새롭게 통합된 원격 콘솔 구조

새로운 트리

구조 뷰

원격 비디오

고해상도 지원

서버의 Health및

전원 상태 보기

원격 암호화

수준 보기 가능

hp insight software

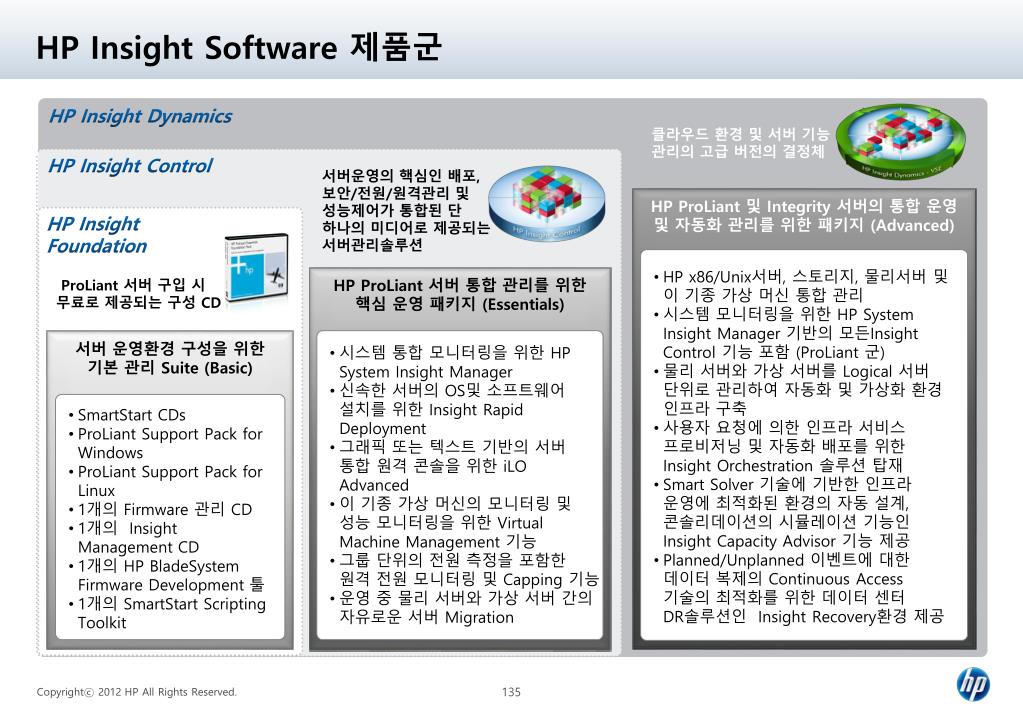

HP Insight Software 제품군

HP Insight Dynamics

클라우드 환경 및 서버 기능관리의 고급 버전의 결정체

HP Insight Control

서버운영의 핵심인 배포, 보안/전원/원격관리 및 성능제어가 통합된 단 하나의 미디어로 제공되는 서버관리솔루션

HP Insight

Foundation

ProLiant서버 구입 시 무료로 제공되는 구성 CD

  • HP ProLiant서버 통합 관리를 위한
  • 핵심 운영 패키지 (Essentials)
  • 서버 운영환경 구성을 위한 기본 관리 Suite (Basic)
  • HP ProLiant및 Integrity 서버의 통합 운영 및 자동화 관리를 위한 패키지 (Advanced)
  • HP x86/Unix서버, 스토리지, 물리서버 및 이 기종 가상 머신 통합 관리
  • 시스템 모니터링을 위한 HP System Insight Manager 기반의 모든Insight Control 기능 포함 (ProLiant군)
  • 물리 서버와 가상 서버를 Logical 서버 단위로 관리하여 자동화 및 가상화 환경 인프라 구축
  • 사용자 요청에 의한 인프라 서비스 프로비저닝 및 자동화 배포를 위한 Insight Orchestration 솔루션 탑재
  • Smart Solver 기술에 기반한 인프라 운영에 최적화된 환경의 자동 설계, 콘솔리데이션의 시뮬레이션 기능인 Insight Capacity Advisor 기능 제공
  • Planned/Unplanned 이벤트에 대한 데이터 복제의 Continuous Access 기술의 최적화를 위한 데이터 센터 DR솔루션인 Insight Recovery환경 제공
  • 시스템 통합 모니터링을 위한 HP System Insight Manager
  • 신속한 서버의 OS및 소프트웨어 설치를 위한 Insight Rapid Deployment
  • 그래픽 또는 텍스트 기반의 서버 통합 원격 콘솔을 위한 iLO Advanced
  • 이 기종 가상 머신의 모니터링 및 성능 모니터링을 위한 Virtual Machine Management 기능
  • 그룹 단위의 전원 측정을 포함한 원격 전원 모니터링 및 Capping 기능
  • 운영 중 물리 서버와 가상 서버 간의 자유로운 서버 Migration
  • SmartStart CDs
  • ProLiant Support Pack for Windows
  • ProLiant Support Pack for Linux
  • 1개의 Firmware 관리 CD
  • 1개의 Insight Management CD
  • 1개의 HP BladeSystem Firmware Development 툴
  • 1개의 SmartStart Scripting Toolkit
insight control for bladesystem

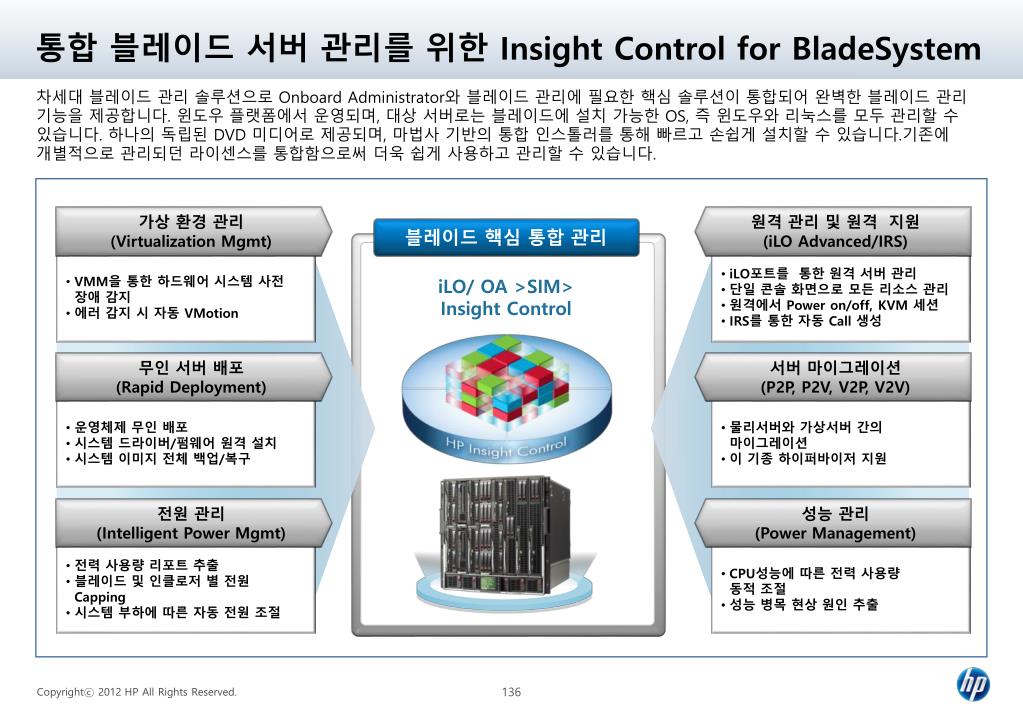

통합 블레이드 서버 관리를 위한 Insight Control for BladeSystem
  • 차세대 블레이드 관리 솔루션으로 Onboard Administrator와 블레이드 관리에 필요한 핵심 솔루션이 통합되어완벽한 블레이드 관리 기능을 제공합니다. 윈도우 플랫폼에서 운영되며, 대상 서버로는 블레이드에 설치 가능한 OS, 즉 윈도우와 리눅스를 모두 관리할 수 있습니다. 하나의 독립된 DVD 미디어로 제공되며, 마법사 기반의 통합 인스톨러를 통해 빠르고 손쉽게 설치할 수 있습니다.기존에 개별적으로 관리되던 라이센스를 통합함으로써 더욱 쉽게 사용하고 관리할 수 있습니다.

가상 환경 관리

(Virtualization Mgmt)

원격 관리 및 원격 지원

(iLO Advanced/IRS)

블레이드 핵심 통합 관리

  • VMM을 통한 하드웨어 시스템 사전 장애 감지
  • 에러 감지 시 자동 VMotion
  • iLO포트를 통한 원격 서버 관리
  • 단일 콘솔 화면으로 모든 리소스 관리
  • 원격에서 Power on/off, KVM 세션
  • IRS를 통한 자동 Call 생성

iLO/ OA >SIM>Insight Control

무인 서버 배포

(Rapid Deployment)

서버 마이그레이션

(P2P, P2V, V2P, V2V)

  • 운영체제 무인 배포
  • 시스템 드라이버/펌웨어 원격 설치
  • 시스템 이미지 전체 백업/복구
  • 물리서버와 가상서버 간의
  • 마이그레이션
  • 이 기종 하이퍼바이저 지원

전원 관리

(Intelligent Power Mgmt)

성능 관리

(Power Management)

  • 전력 사용량 리포트 추출
  • 블레이드 및 인클로저 별 전원 Capping
  • 시스템 부하에 따른 자동 전원 조절
  • CPU성능에 따른 전력 사용량
  • 동적 조절
  • 성능 병목 현상 원인 추출
slide41
HP 시스템을 위한 기본 모니터링 솔루션
  • 차세대 블레이드 관리 솔루션으로 HP Systems Insight Manager와 블레이드 관리에 필요한 핵심 솔루션이 통합되어완벽한 블레이드 관리 기능을 제공합니다. 윈도우 플랫폼에서 운영되며, 대상 서버로는 블레이드에 설치 가능한 OS, 즉 윈도우와 리눅스를 모두 관리할 수 있습니다. 하나의 독립된 DVD 미디어로 제공되며, 마법사 기반의 통합 인스톨러를 통해 빠르고 손쉽게 설치할 수 있습니다.기존에 개별적으로 관리되던 라이센스를 통합함으로써 더욱 쉽게 사용하고 관리할 수 있습니다.

제공 기능

  • 다음과 같은 핵심 관리 기능을 제공합니다.
    • 대상 서버들의 모든 하드웨어 자원에 대한 모니터링 및 관리
    • 블레이드 서버에 대한 그래픽 뷰 및 인터페이스 제공
    • 원격 서버 및 OS 배포
    • 향상된 시스템 성능 관리 및 병목 원인 분석
    • 윈도우 및 Red Hat 리눅스OS에 대해 자동으로 보안 검색 및 패치 관리 기능
    • 서버의 전력량 모니터링 및 제어
  • 가상 머신 관리를 위한 기능을 제공합니다.
    • HP SIM 내에서 가상 서버(VMware와 HyperV)를 통합 관리
    • 가상 머신 모니터링 및 구성 관리 기능
    • P2V, V2P, V2V, P2P 등 모든 형태의 서버 마이그레이션 기능 제공

Integrity 서버

Integrity 블레이드

ProLiant ML/DL

ProLiant 블레이드

Windows

CMS 서버

slide42
직관적인 블레이드 시스템 모니터링
  • Insight Control을 통해 OA를 접속하면 System Insight Manager의 기능이 OA에 통합되어 단일 윈도우에서 하드웨어 자원의 상태정보 및 Hover Text기능 및 다양한 뷰를 추가적인 윈도우 없이 모니터링할 수 있는 장점이 있습니다.

추가적인 윈도우가 필요 없는 Hover Text 기능

1) Picture, Tree, Table 또는 Icons을 선택하여 다양한 뷰로 블레이드 시스템을 모니터링

2) Hover Text

각 하드웨어 구성별로 정상동작

여부를 표시하여 한 눈에 하드웨어 모니터링 정보를 제공함

4) Hover Text

윈도우의 추가 없이 필요한 정보를 한 화면에서 표시함

3) Hover Text

실시간적인 하드웨어 구성 정보를 Graphical하게 표시하고 있음

slide43
강력하고 유연한 전력 관리

지능적인 전원 조절 기능 및 제한

스스로 동적으로 시스템의 성능에 맞춰 최적의 전력량 조절

slide44
운영 용이성의 극대화를 위한 원격 제어
  • 턱없이 부족해져 가는 데이터 센터 속에 공간, 전력, 냉각 비용이라는 현실에도 불구하고 더 많은 서버의 추가 그리고 더 빠른 속도를 내야 합니다. 많은 조직에서 이것이 바로 도전 과제이지만 절실한 현실입니다. 회사내의 데이터 센터 공간과 전력의 이용할 수 있는 정도가 부족했던 터라 데이터 센터의 유일한 해결책은 효율성입니다.

IT 업무 담당자의 효율성 증대

주요 적용 및 솔루션

현장 방문이 필요 없는 원격관리 예.

  • 하드웨어
    • HP ProLiant c-Class 블레이드시스템
    • 각 서버당 HP Integrated Lights-Out3(iLO3)
    • 인클로저당OA이중화 모듈
  • 소프트웨어
    • HP iLO Advanced
    • HP Insight Control for BladeSystem
    • HP Virtual Connect Manager
slide45
서버 핵심 관리 솔루션

HP Insight Control 기능

hp matrix operating environment

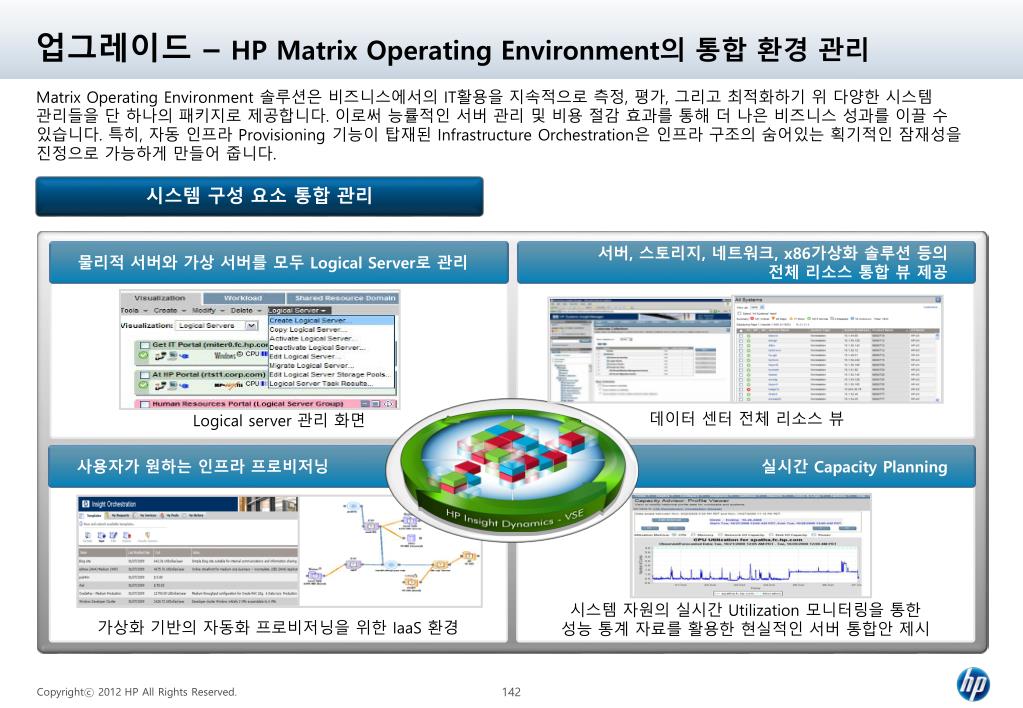

업그레이드 – HP Matrix Operating Environment의 통합 환경 관리
  • Matrix Operating Environment 솔루션은 비즈니스에서의 IT활용을 지속적으로 측정, 평가, 그리고 최적화하기 위 다양한시스템 관리들을 단 하나의 패키지로 제공합니다. 이로써 능률적인 서버 관리 및 비용 절감 효과를 통해 더 나은 비즈니스 성과를이끌 수 있습니다.특히, 자동 인프라 Provisioning 기능이 탑재된 Infrastructure Orchestration은 인프라 구조의 숨어있는 획기적인 잠재성을 진정으로 가능하게 만들어 줍니다.

시스템 구성 요소 통합 관리

물리적 서버와 가상 서버를 모두 Logical Server로 관리

서버, 스토리지, 네트워크, x86가상화 솔루션 등의

전체 리소스 통합 뷰 제공

Logical server 관리 화면

데이터 센터 전체 리소스 뷰

사용자가 원하는 인프라 프로비저닝

실시간 Capacity Planning

시스템 자원의 실시간 Utilization 모니터링을 통한 성능 통계 자료를 활용한 현실적인 서버 통합안 제시

가상화 기반의 자동화 프로비저닝을 위한 IaaS환경

insight management insight online
Insight Management 솔루션 소개 > Insight Online

혁신을 거듭해 온 HP 온라인 서비스

HP 는 1997년 IT Resource Center에서 부터 현재 HP Insight Online을 서비스하기까지, 고객의 IT 자산의 모니터링 및 관리 서비스에 투자를 지속적으로 해왔습니다. 이제는 단순한 포탈과 서포트 센터의 형태가 아닌 클라우드 기반의 Insight Online를 통해서 HP만의 독특한 혁신적인 서비스를 경험하시길 바랍니다.

1997

June 2011

Apr 2012

Available now

New

HP IT Resource Center

HP Support Center

HP Insight Online

전형적인 질의/응답 게시판과 Knowledge Base 게시물 그리고 패치 및 소프트웨어 다운로드 링크 소개

기보유 또는 관심가는 시스템을 수동으로 등록하여 Q&A 게시물과 연동하거나 패치 또는 사용자 가이드 문서를 다운로드

자신의 시스템이 자동으로 등록되어 서비스 상태 / 장애 상황 / 계약 레벨 / 자산 인벤토리를 한 눈에 파악

www.hp.com/go/hpsc

www.hp.com/go/insightonline

insight management insight online1
Insight Management 솔루션 소개 > Insight Online

클라우드 기반 포탈 서비스 – Insight Online

이제 사용자들은 언제 어디서나 자신의 IT 장비들이 아무 문제 없이 작동되고 있는지 상시 모니터링이 가능하며 문제 발생시 자동으로 엔지니어가 출동하고 시스템의 원인 분석이 백그라운드로 같이 진행됩니다.

단순한 버그 / 패치 알림 그리고 천편 일률적인 원격 모니터링 서비스를 뛰어넘은 진정한 클라우드 기반 관리 서비스

insight management insight online2
Insight Management 솔루션 소개 > Insight Online

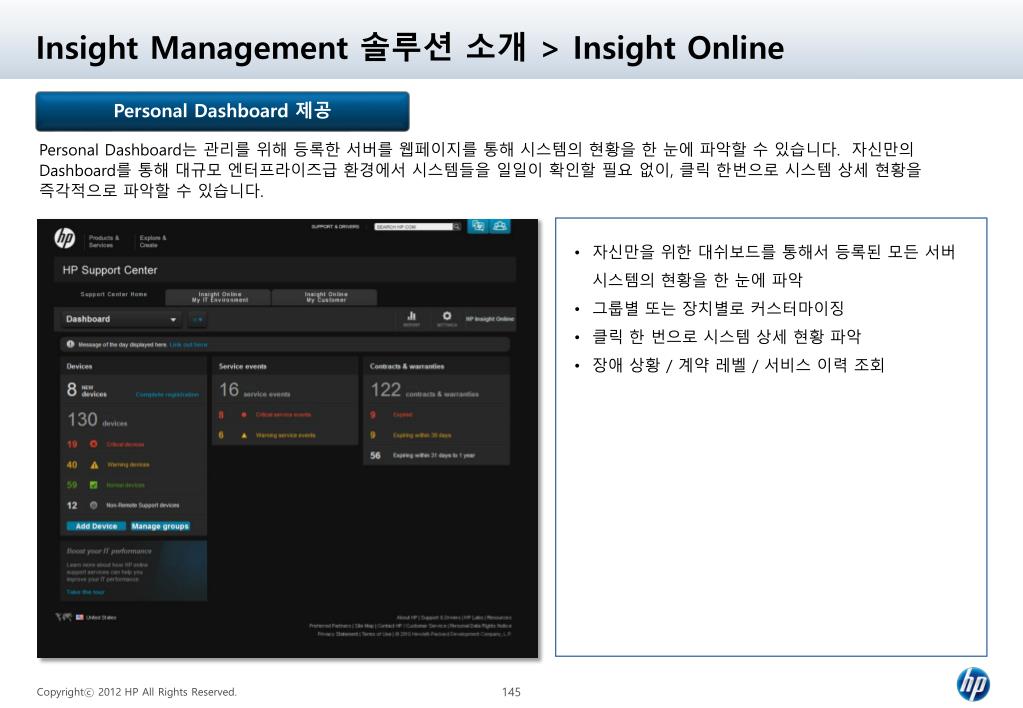

Personal Dashboard 제공

Personal Dashboard는 관리를 위해 등록한 서버를 웹페이지를 통해 시스템의 현황을 한 눈에 파악할 수 있습니다. 자신만의 Dashboard를 통해 대규모 엔터프라이즈급 환경에서 시스템들을 일일이 확인할 필요 없이, 클릭 한번으로 시스템 상세 현황을 즉각적으로 파악할 수 있습니다.

  • 자신만을 위한 대쉬보드를 통해서 등록된 모든 서버 시스템의 현황을 한 눈에 파악
  • 그룹별 또는 장치별로커스터마이징
  • 클릭 한 번으로 시스템 상세 현황 파악
  • 장애 상황 / 계약 레벨 / 서비스 이력 조회
insight management insight online3
Insight Management 솔루션 소개 > Insight Online

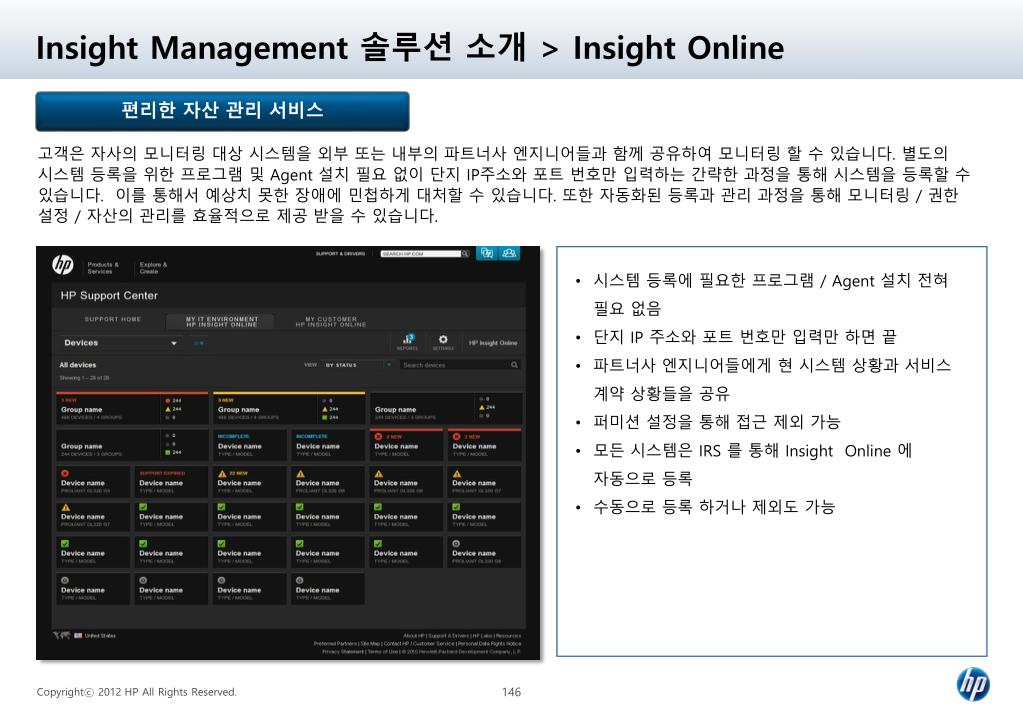

편리한 자산 관리 서비스

고객은 자사의 모니터링 대상 시스템을 외부 또는 내부의 파트너사 엔지니어들과 함께 공유하여 모니터링 할 수 있습니다. 별도의 시스템 등록을 위한 프로그램 및 Agent 설치 필요 없이 단지 IP주소와 포트 번호만 입력하는 간략한 과정을 통해 시스템을 등록할 수 있습니다. 이를 통해서 예상치 못한 장애에 민첩하게 대처할 수 있습니다. 또한 자동화된 등록과 관리 과정을 통해 모니터링 / 권한 설정 / 자산의 관리를 효율적으로 제공 받을 수 있습니다.

  • 시스템 등록에 필요한 프로그램 / Agent 설치 전혀 필요 없음
  • 단지 IP 주소와 포트 번호만 입력만 하면 끝
  • 파트너사 엔지니어들에게 현 시스템 상황과 서비스 계약 상황들을 공유
  • 퍼미션 설정을 통해 접근 제외 가능
  • 모든 시스템은 IRS 를 통해 Insight Online 에 자동으로 등록
  • 수동으로 등록 하거나 제외도 가능
insight management insight online4
Insight Management 솔루션 소개 > Insight Online

계약 레벨 관리 서비스

현재 구매한 시스템의 계약 레벨을 한 눈에 확인할 수 있습니다. 9x5 기본 워런티 서비스 부터 24x7 이나 P24 등의 고급 서비스 계약 현황에 대해서 장비별로 한 눈에 파악하실 수 있습니다.

  • 9x5 / 24x7 / P24 등 다양한 HP 케어팩 서비스 계약 현황 조회
  • 비계약 장비 / 계약 장비 간의 구분 관리 가능
  • Expire 사전 전달 서비스
  • Proactive Credit 서비스 현황까지 통합 관리
insight management insight online5
Insight Management 솔루션 소개 > Insight Online

클라우드 기반 원격 관리 서비스

시스템 장애 발생시 고객이 미처 인지하기 전에 자동적으로 HP 콜센터에 해당 시스템의 장애 상황과 시스템 로그 그리고 장애 파트 번호가 전송됩니다. 해당 고객사 담당 엔지니어에게 자동으로 연락이 가고 엔지니어는 현장에 방문하여 장애 사항을 조치하게 됩니다. 이 로그 데이타의 비교 분석을 통해 시스템 장애시 Alert 메세지 전달 및 진화된 형태의 통합 원격 모니터링 서비스를 제공합니다,

  • 시스템 장애 시 Alert 메시지 전달은 기본
  • IRS 서버를 통해 주기적으로 시스템 진단 로그를 전달받음
  • 시스템 장애 시 현재 장애 발생 시점의 로그를 자동으로 전달받아 장애 원인 분석 시작
  • 자동 / 수동 전달 설정 가능
  • 기 축적된 진단 로그와 비교 분석
