Η ΕΞΕΛΙΞΗ ΤΩΝ ΜΙΚΡΟΕΠΕΞΕΡΓΑΣΤΩΝ

Η ΕΞΕΛΙΞΗ ΤΩΝ ΜΙΚΡΟΕΠΕΞΕΡΓΑΣΤΩΝ ΜΙΚΡΟΕΛΕΚΤΕΣ ΣΠΟΝΔΥΛΩΤΟΙ ΕΠΕΞΕΡΓΑΣΤΕΣ ΜΙΚΡΟΕΠΕΞΕΡΓΑΣΤΕΣ ΓΕΚΙΝΚΟΥ ΣΚΟΠΟΥ

Intel 8008 • Οκταψήφιος μικροεπεξεργαστής • Ωρολογιακή συχνότητα CPU 0.5-0.8ΜΗz • Χώρος φυσικής μνήμης 16kB • Τεχνολογία PMOS • Καθυστέρηση πύλης 30nsec • Αριθμός τρανζίστορ 2k ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

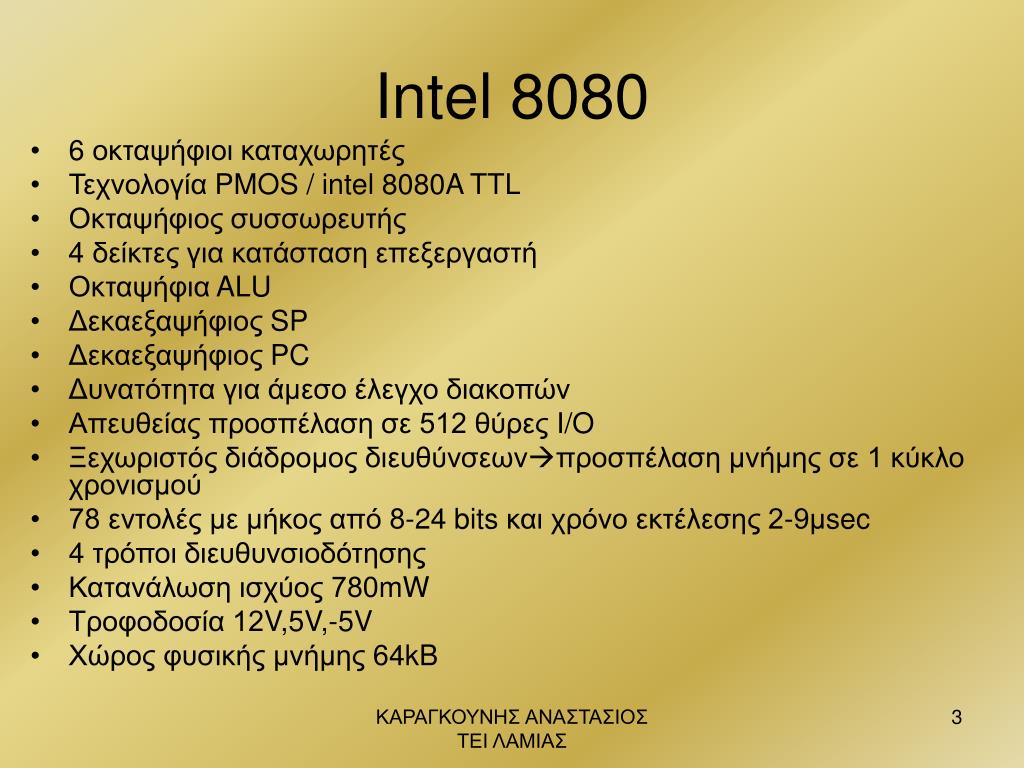

Intel 8080 • 6 οκταψήφιοι καταχωρητές • Τεχνολογία PMOS / intel 8080A TTL • Οκταψήφιος συσσωρευτής • 4 δείκτες για κατάσταση επεξεργαστή • Οκταψήφια ALU • Δεκαεξαψήφιος SP • Δεκαεξαψήφιος PC • Δυνατότητα για άμεσο έλεγχο διακοπών • Απευθείας προσπέλαση σε 512 θύρες I/O • Ξεχωριστός διάδρομος διευθύνσεωνπροσπέλαση μνήμης σε 1 κύκλο χρονισμού • 78 εντολές με μήκος από 8-24 bits και χρόνο εκτέλεσης 2-9μsec • 4 τρόποι διευθυνσιοδότησης • Κατανάλωση ισχύος 780mW • Τροφοδοσία 12V,5V,-5V • Χώρος φυσικής μνήμης 64kB ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

Intel 8085 • Τροφοδοσία 5V • 2 περισσότερες εντολές • Περισσότερους ακροδέκτες ελέγχου • Σύστημα χρονισμού ολοκληρωμένο στο κύκλωμά του • Μικρό χρόνο εκτέλεσης εντολών(ρολόϊ 3ΜΗz) • 1kB EPROM • Οκταψήφιο διάδρομο διευθύνσεων που λειτουργεί και ως data bus • Απόλυτη συμβατότητα με 8080Α ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

Motorola 6800 • Τεχνολογία ΝΜΟS σε chip 40 ακίδων • Τροφοδοσία 5V • Απλή δομή και οργάνωση # 8080 • Πλήρης και πανίσχυρο set εντολών • Καταχωρητές κύριοι Α,Β και καταχωρητές δείκτες PC,SP,IR • 2 ακροδέκτες για εξυπηρέτηση διακοπής • Διφασικό ρολόϊ 2ΜΗz ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

Zilog Z80 • Τεχνολογία ΝΜΟS • Ένα ωρολογιακό σήμα # 8080Α • Τροφοδοσία 5V • Chip 40 ακίδων με εξωτερικά ολοκληρωμένα 8224,8228 • Συμβατότητα ακίδων με ΤΤL • Σήματα εξόδου αποκωδικοποιημένα και σε συγχρονισμό με ρολόϊ • Περισσότερους καταχωρητές δείκτες • Refresh RAM • Set εντολών >8080Α • Συχνότητα clock2.5MHz – Z80A συχνότητα 4ΜΗz • Μικροπρογραμματιζόμενη λογική • Επιπλέον διάνυσμα καταχωρητών με δυνατότητα εναλλασσόμενων διεργασιών ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

MOSTEK 6502 • Λίγοι κεντρικοί καταχωρητές • Πολλές εντολές • Γρήγορη και εύκολη προσπέλαση μνήμης ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

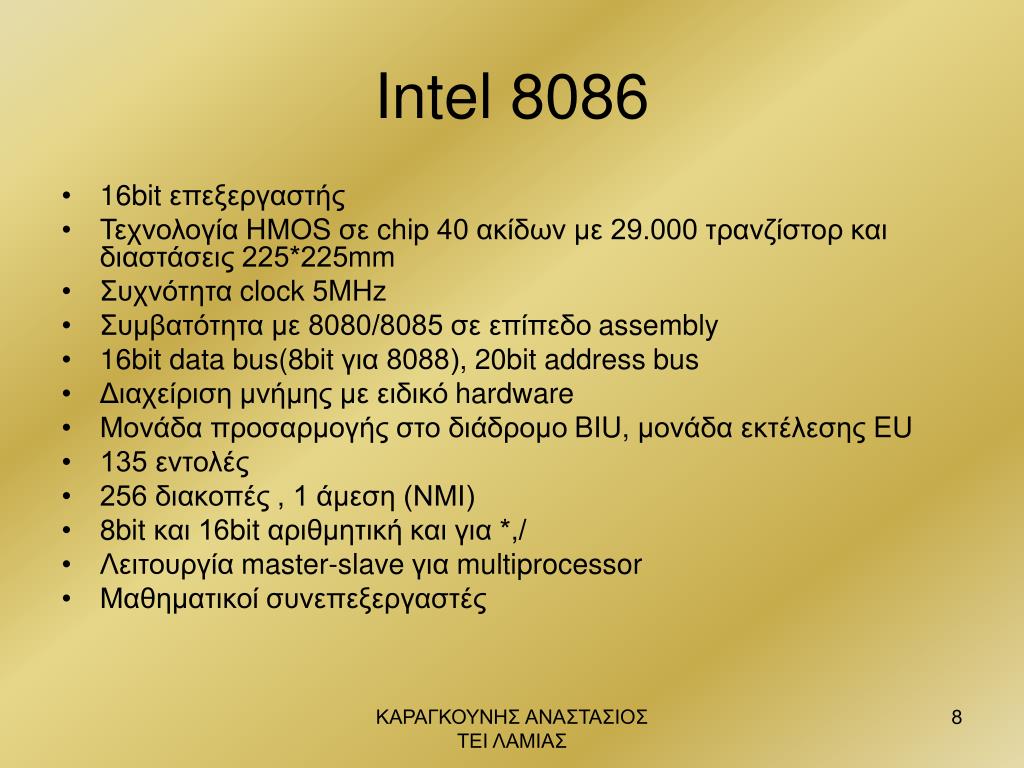

Intel 8086 • 16bit επεξεργαστής • Τεχνολογία ΗΜΟS σε chip 40 ακίδων με 29.000 τρανζίστορ και διαστάσεις 225*225mm • Συχνότητα clock 5MHz • Συμβατότητα με 8080/8085 σε επίπεδο assembly • 16bit data bus(8bit για 8088), 20bit address bus • Διαχείριση μνήμης με ειδικό hardware • Μονάδα προσαρμογής στο διάδρομο BIU, μονάδα εκτέλεσης EU • 135 εντολές • 256 διακοπές , 1 άμεση (ΝΜΙ) • 8bit και 16bit αριθμητική και για *,/ • Λειτουργία master-slave για multiprocessor • Μαθηματικοί συνεπεξεργαστές ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

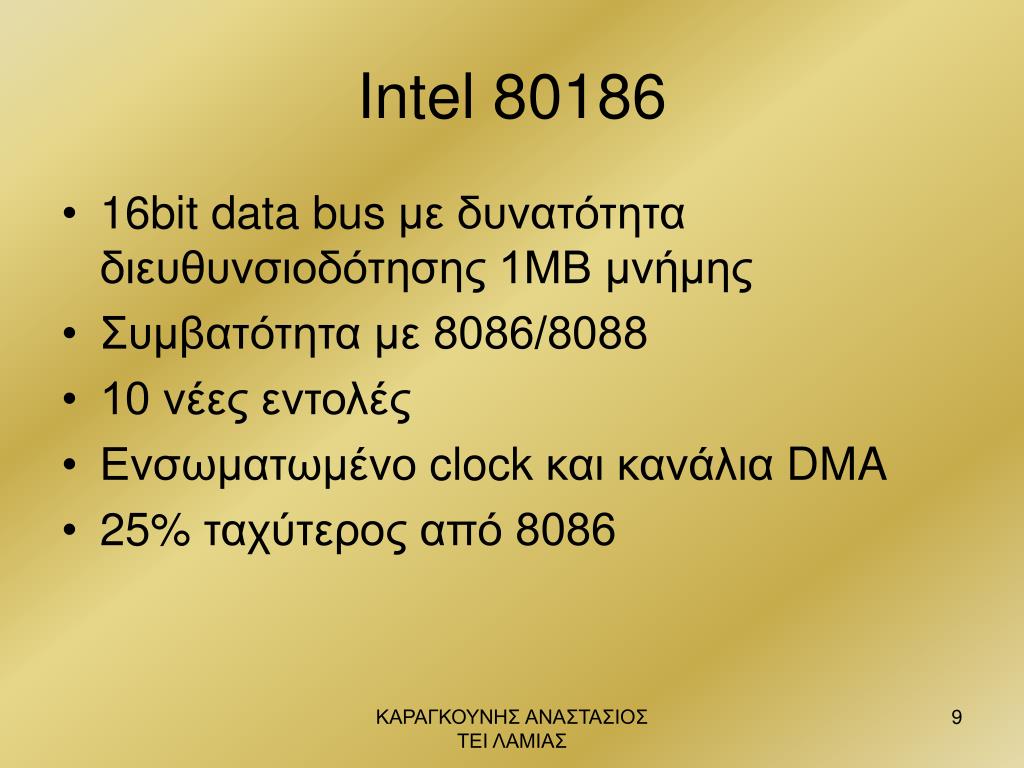

Intel 80186 • 16bit data bus με δυνατότητα διευθυνσιοδότησης 1ΜΒ μνήμης • Συμβατότητα με 8086/8088 • 10 νέες εντολές • Ενσωματωμένο clock και κανάλια DMA • 25% ταχύτερος από 8086 ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

Intel 80286 • Multiprocessing • Τρέχει όλο το software του 8086 • 24bitaddress bus • Protected mode • 2.5 φορές ταχύτερος από τον 8086 ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

Intel 80386 • Τεχνολογία CHMOS III με 275.000 τρανζίστορ • Εκτελεί 3-4 MIPS • 32bit data address bus • Τεχνική διαδοχικής διοχέτευσης(pipelining) • Συμβατότητα με 8086/80286 • Εφαρμογές MS-DOS PC-DOS σε UNIX • Μηχανισμοί προστασίας του hardware • Λειτουργία αυτοελέγχου του μικροεπεξεργαστή • Μονάδα διαχείρισης μνήμης ΜΜU • Δυνατότητα διευθυνσιοδότησης 4GΒ κύριας μνήμης(paging-segmentation) ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

Intel 80486 • Pipelining • Ενσωματωμένο συνεπεξεργαστή • Ενσωματωμένη μνήμη cache • 1.200.000 τρανζίστορ • 40% ταχύτερος του 80386 ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

Zilog Z8000 • 16bit επεξεργαστής • Τεχνολογία ΗΜΟS σε chip(40 ακίδων Ζ8002/ 48 ακίδων Ζ8001 με δυνατότητα κατάτμησης) με 17.5k τρανζίστορ και διαστάσεις 238*256mm • Τροφοδοσία 5V με συχνότητα clock 4MHz • Συμβατός με Ζ80 • Δυνατότητα προσπέλασης 8ΜΒ φυσικής μνήμης • User και supervisor mode • 16 16bit εσωτερικοί καταχωρητές • 3 επίπεδα εξωτερικών διακοπών • Set εντολών με privileged instructions • Μονάδα ελέγχου με καλωδιωμένη λογική ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

Motorola 68000 • 16bit επεξεργαστής • Τεχνολογία ΗΜΟS σε chip 64 ακίδων με 68.000 τρανζίστορ και διαστάσεις 256*256mm με συχνότητα clock 4-16MHz • Συμβατότητα με 6800 • 17 32bit καταχωρητές και 1 16bit SR • Απευθείας διευθυνσιοδότηση σε 16ΜΒ περιοχή μνήμης • 56 εντολές • 5 κύριοι τύποι δεδομένων • Ι/Ο χαρτογραφημένη σε μνήμη • 14 μεθόδους διευθυνσιοδότησης • User και supervisor mode • 3 ακίδες εισόδου για χειρισμό εξωτερικών σημάτων διακοπών • 24bit address bus 16bit data bus σε ασύγχρονη λειτουργία • Τμήμα ελέγχου με μικροκώδικα • Εκτέλεση πράξεων με διαφορετικά μήκη λέξεων • Συμμετρικές εντολές για απλοποίηση προγραμμάτων σε assembly ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

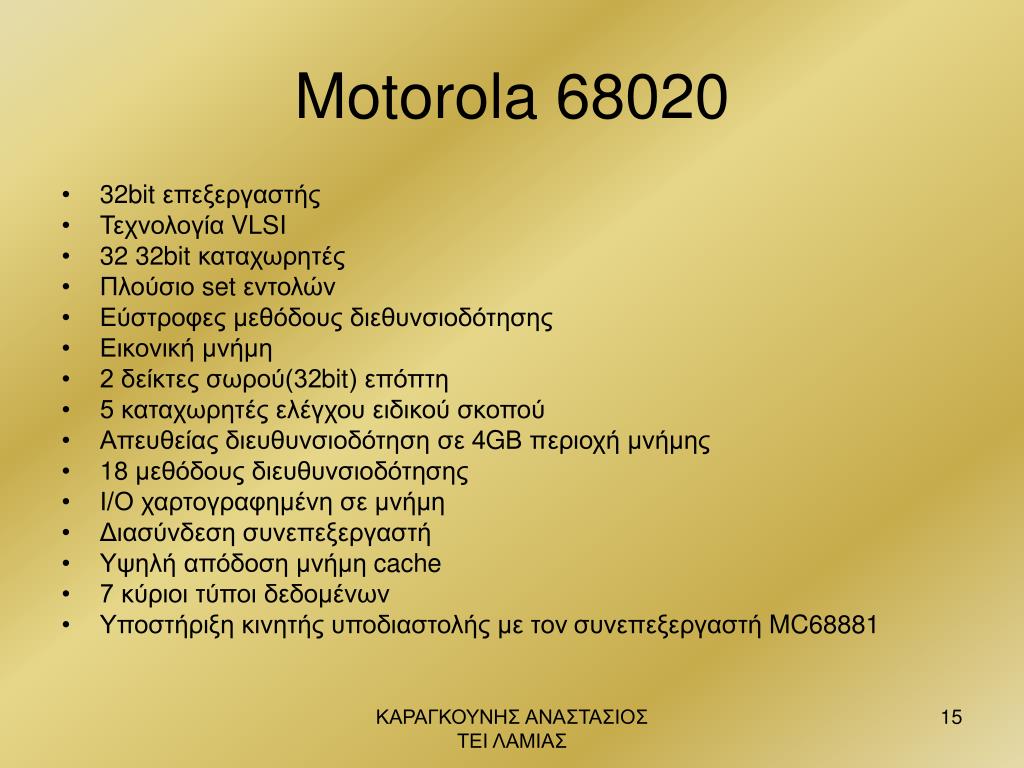

Motorola 68020 • 32bit επεξεργαστής • Τεχνολογία VLSI • 32 32bit καταχωρητές • Πλούσιο set εντολών • Εύστροφες μεθόδους διεθυνσιοδότησης • Εικονική μνήμη • 2 δείκτες σωρού(32bit) επόπτη • 5 καταχωρητές ελέγχου ειδικού σκοπού • Απευθείας διευθυνσιοδότηση σε 4GΒ περιοχή μνήμης • 18 μεθόδους διευθυνσιοδότησης • Ι/Ο χαρτογραφημένη σε μνήμη • Διασύνδεση συνεπεξεργαστή • Υψηλή απόδοση μνήμη cache • 7 κύριοι τύποι δεδομένων • Υποστήριξη κινητής υποδιαστολής με τονσυνεπεξεργαστή MC68881 ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

Motorola 68040 • Τεχνολογία CMOS 0.8u με 1.200.000 τρανζίστορ • Εκτέλεση κάθε εντολής σε λιγότερους κύκλους χρονισμού # οικογένεια 68000τριπλάσια ταχύτητα από τον 68030 • Floating Point Unit • 2 μνήμες cache 4kB • Ξεχωριστές μονάδες διαχείρισης μνήμης για εντολές και δεδομένα • Clock 25MHz με 1 κύκλο χρονισμού για κάθε εντολή κατά μέσο όρο = 20Mips ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ

Μικροεπεξεργαστές RISC • Μειωμένου συνόλου εντολών # CISC(Πολύπλοκου συνόλου εντολών) • 1 εντολή / κύκλο ρολογιού • Pipelining • Πολλοί καταχωρητές • Πολύ γρήγορη προσπέλαση στη συστοιχία καταχωρητώναύξηση ταχύτητας • Αποτελούνται από μικροεπεξεργαστή, μεγάλη αργή κύρια μνήμη και μνήμη cache • Η μνήμη cache (κρίσιμης σημασίας) σε ρόλο buffer • Υψηλότερη απόδοση σε σχέση με τους CISC ΚΑΡΑΓΚΟΥΝΗΣ ΑΝΑΣΤΑΣΙΟΣ ΤΕΙ ΛΑΜΙΑΣ
