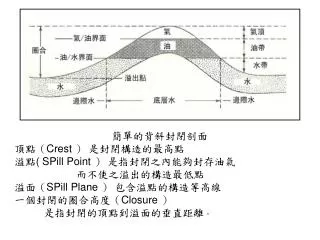

簡單的背斜封閉剖面頂點（ Crest ）是封閉構造的最高點溢點 ( SPill Point ）是指封閉之內能夠封存油氣

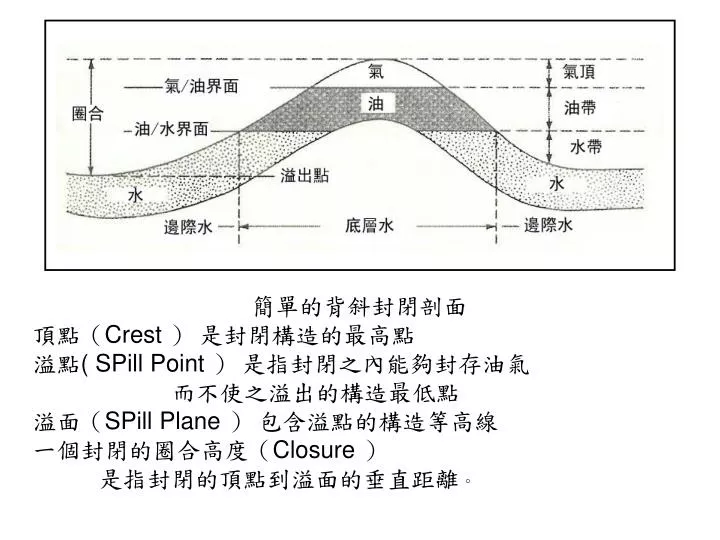

簡單的背斜封閉剖面 頂點（Crest ）是封閉構造的最高點溢點( SPill Point ）是指封閉之內能夠封存油氣而不使之溢出的構造最低點溢面（SPill Plane ）包含溢點的構造等高線一個封閉的圈合高度（Closure ）是指封閉的頂點到溢面的垂直距離。

通過封閉的剖面，顯示圈合和構造起伏之間的差異。通過封閉的剖面，顯示圈合和構造起伏之間的差異。

通過油氣田的剖面，顯示各種地質名稱。該油氣田包含兩個儲油氣層(pool) ，即兩個分開的油氣棲聚區，有著不同的油/水界面。由於上半段的儲油氣層內夾有不產油氣的頁岩層之故，淨產油氣層(net pay)遠少於總產油氣層(gross pay) 。在下半段的儲油氣層內，淨產油氣與總油氣層等厚。

在一個封閉之內，能產出油氣的儲集層稱之為產油氣層( Pay ）。從儲集層的頂部至油氣／水界面的垂直距離稱之為總產氣層（Gross Pay ) 淨產油( Net Pay ）係指可產出油氣的儲集層厚度的總和

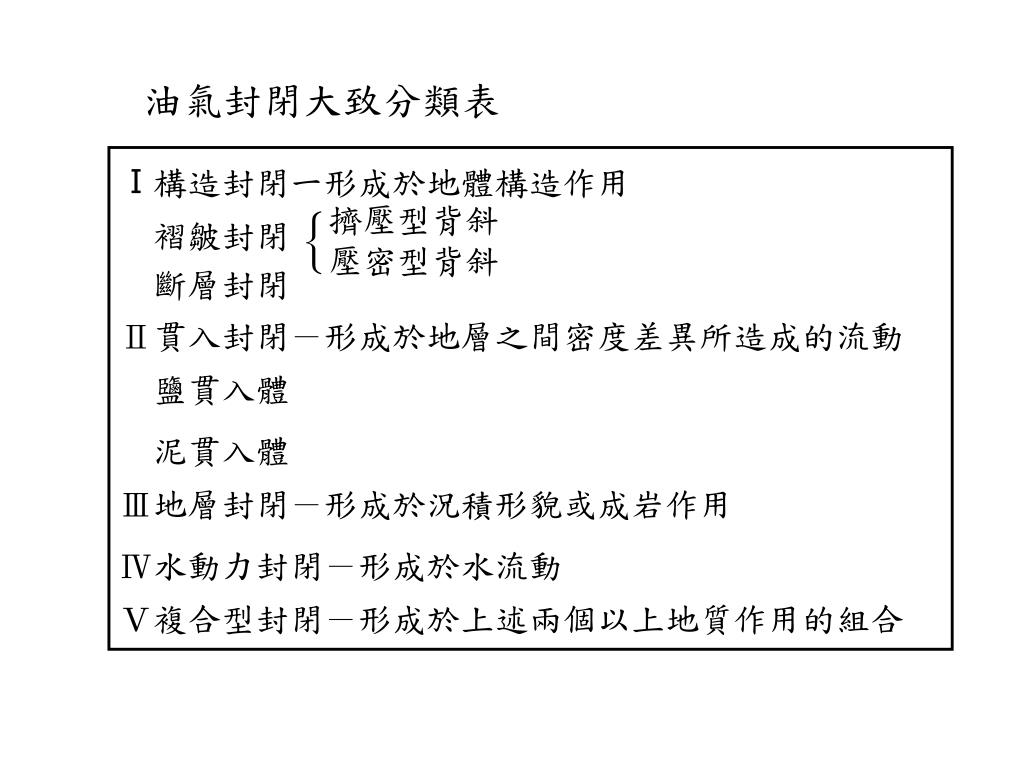

油氣封閉大致分類表 Ⅰ構造封閉一形成於地體構造作用褶皺封閉斷層封閉 Ⅱ貫入封閉－形成於地層之間密度差異所造成的流動鹽貫入體泥貫入體Ⅲ地層封閉－形成於況積形貌或成岩作用 Ⅳ水動力封閉－形成於水流動Ⅴ複合型封閉－形成於上述兩個以上地質作用的組合｛擠壓型背斜壓密型背斜

（一）構造封閉（Structural Trap ） • 褶皺封閉 • 擠壓型背斜 • 由擠壓作用地殼縮短所形成的背斜 • 壓密型背斜 • 非由擠壓作用而是由地殼張裂所形成 • 斷層封閉 • 斷層對流體的流動究竟是作為一個阻隔或是通路？

褶皺

洛杉磯盆地內的 Long Beach Wilmington 油氣田 Ranger 層頂部的構造等高線圖(左圖)以及剖面(右圖) 。是一個由擠壓型背斜所形成的巨型油氣田。

Wyoming 州 Painter Valley油氣田的地圖(左圖)及剖面(右圖)。像這種伴隨著逆衝斷層的擠壓型背斜封閉在震測技術改進的情形下較容易被找到(修改自Lamb,1980，見Selly,1985)

差異壓密型背斜：剖面顯示深埋的壓密作用如何增加陷塌背斜的圈合；(A)沈積時期，(B)均勻壓密10％之後。差異壓密型背斜：剖面顯示深埋的壓密作用如何增加陷塌背斜的圈合；(A)沈積時期，(B)均勻壓密10％之後。

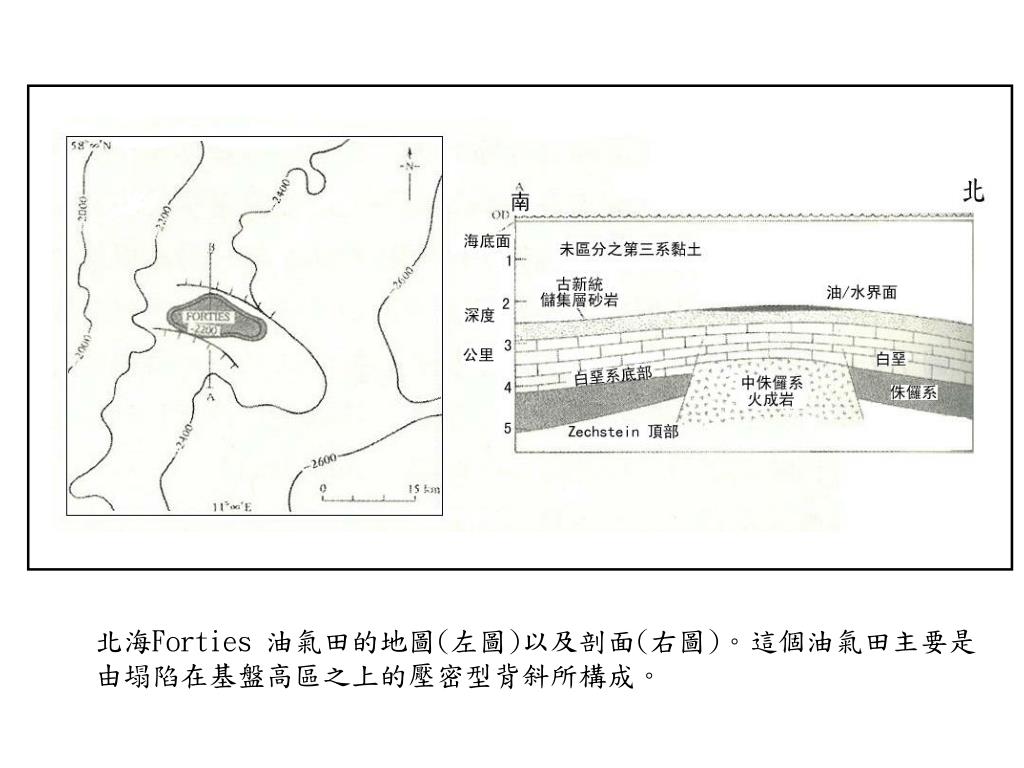

北海Forties 油氣田的地圖(左圖)以及剖面(右圖)。這個油氣田主要是由塌陷在基盤高區之上的壓密型背斜所構成。

（一）構造封閉（Structural Trap ） • 褶皺封閉 • 擠壓型背斜 • 由擠壓作用地殼縮短所形成的背斜 • 壓密型背斜 • 非由擠壓作用而是由地殼張裂所形成 • 斷層封閉 • 斷層對流體的流動究竟是作為一個阻隔或是通路？

斷層封閉類型實例斷層封閉－英國北海

FINAL STACK OF 74 - SHPA - DH ﹝5 NOV. 1999﹞ 【鑽探後】

（二）貫入（Diapir ）封閉是由鹽岩層和泥岩層向上移動並衝頂其上岩層而形成。貫入封閉也許可視為構造封閉的一種，但是由於它是局部岩壓均衡作用下的移動，而非在區域的構造應力下所造成，故兩者應加以區分。

砂岩、泥岩和鹽岩的密度－深度曲線圖。此圖顯示，在約800米以下鹽岩密度小於其他岩類，因此一旦埋深至此深度，咸鹽岩將可能開始流動。砂岩、泥岩和鹽岩的密度－深度曲線圖。此圖顯示，在約800米以下鹽岩密度小於其他岩類，因此一旦埋深至此深度，咸鹽岩將可能開始流動。

封閉類型實例 鹽穹封閉－ 中東穆巴瑞克礦區型 墨西哥灣區型  

剖面顯示伴隨鹽岩流動所作的各種封閉：(A)丘狀封閉，(B,C)斷層封閉，(D)尖滅封閉，(E)龜背封閉或沈積背斜，以及(F)蝕切封閉。剖面顯示伴隨鹽岩流動所作的各種封閉：(A)丘狀封閉，(B,C)斷層封閉，(D)尖滅封閉，(E)龜背封閉或沈積背斜，以及(F)蝕切封閉。

北海挪威海域橫過(Cod)油氣田的震測剖面。該斷層是鹽丘封閉的例子，油氣產自古新統的深海相砂岩(摘自 Kessler 等人，1980 ，見Selly,1985)

快速深埋的泥岩很可能具超高壓的特性，超高壓的泥岩將向上侵入其上較年輕密度較大的覆蓋層，正如同鹽丘一般。快速深埋的泥岩很可能具超高壓的特性，超高壓的泥岩將向上侵入其上較年輕密度較大的覆蓋層，正如同鹽丘一般。

（三）地層封閉（StratigraPhic Trap）的形成主要是由於岩層的變化所致。岩層的變化可能是來自沈積上的（如河道、礁體以及砂洲等），或沈積之後的（如侵蝕和成岩作用的變化）。

｛地層封閉的分類尖滅河道沙洲礁體｛沈積作用成岩作用不與不整合面伴生｛孔隙率與／或滲透率漸變｛上覆走向谷河道｛不整合面上方不整面下方與不整合面伴生蝕切摘自Rittenhouse , 1972

尖滅封閉（Pinchout Traps）地層尖滅封閉的平面圖和剖面。這是一個海岸內灣所形成的單純的地層封閉。通常砂層頂部某些斷層圈合形成複合型封閉。

海退-海進的海岸線堆積剖面，顯示在海進期堰洲砂體如何在上傾的瀉湖相頁岩蓋岩之下形成地層封閉。在海退期的堰洲砂體缺乏上傾的蓋層。且和上游的河道砂體相連通(修改自Mackenzie，1972，見Selly,1985) 。

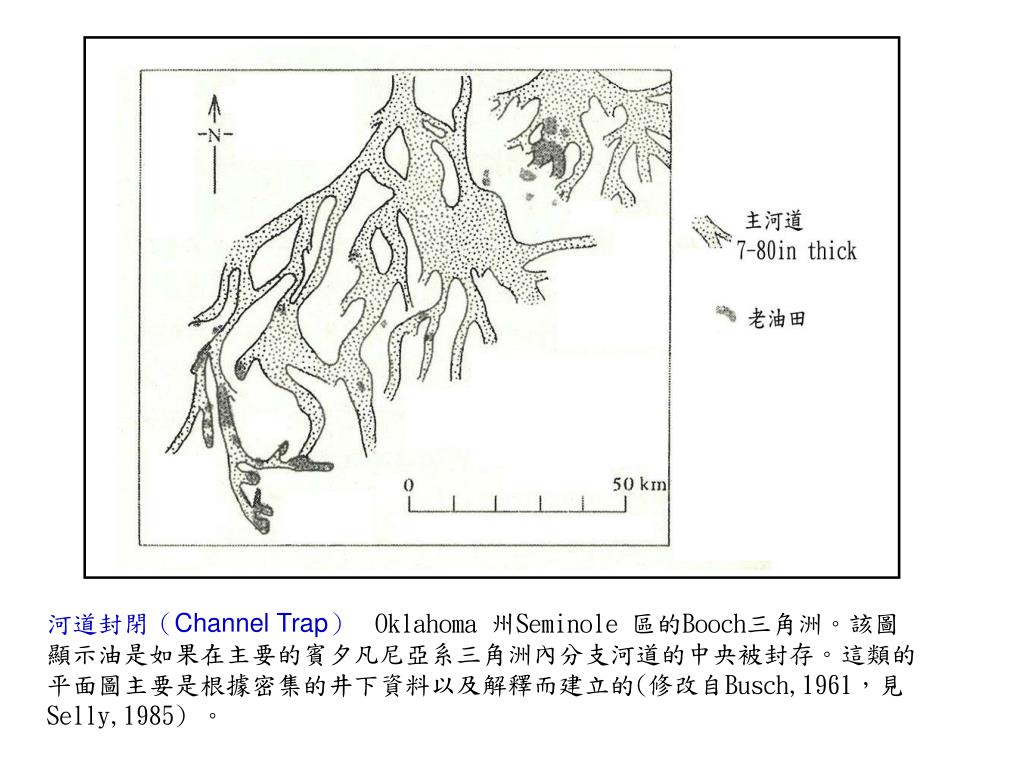

河道封閉（Channel Trap）Oklahoma 州Seminole 區的Booch三角洲。該圖顯示油是如果在主要的賓夕凡尼亞系三角洲內分支河道的中央被封存。這類的平面圖主要是根據密集的井下資料以及解釋而建立的(修改自Busch,1961，見Selly,1985) 。

堰砂洲封閉（Barrier Bar Traps）NeW Mexico 州San Juan盆地內 Bisti 油氣田（白堊紀）的等厚圖和井測的剖面圖。該油氣田是堰砂洲地層封閉的典型例子。注意代表海退的顆粒向上變粗的S.P.曲線樣式（修改自Sabins,1972，見Selly 1985）。

礁體（Reefs）利比亞Sirte 盆地Idris “ A ”礁體的等厚圖（摘自Terry 和Williams,1969，見Selly,1985 ) 。

Idris “ A ”礁體的剖面，顯示岩相（上圖）和孔隙率的分布（下圖）”注意碳酸岩儲集層的共同問題，即上下兩個剖之間缺乏任何可對比的特性（摘自Terry和Willams , 1969 見Selly , 1985 ）。

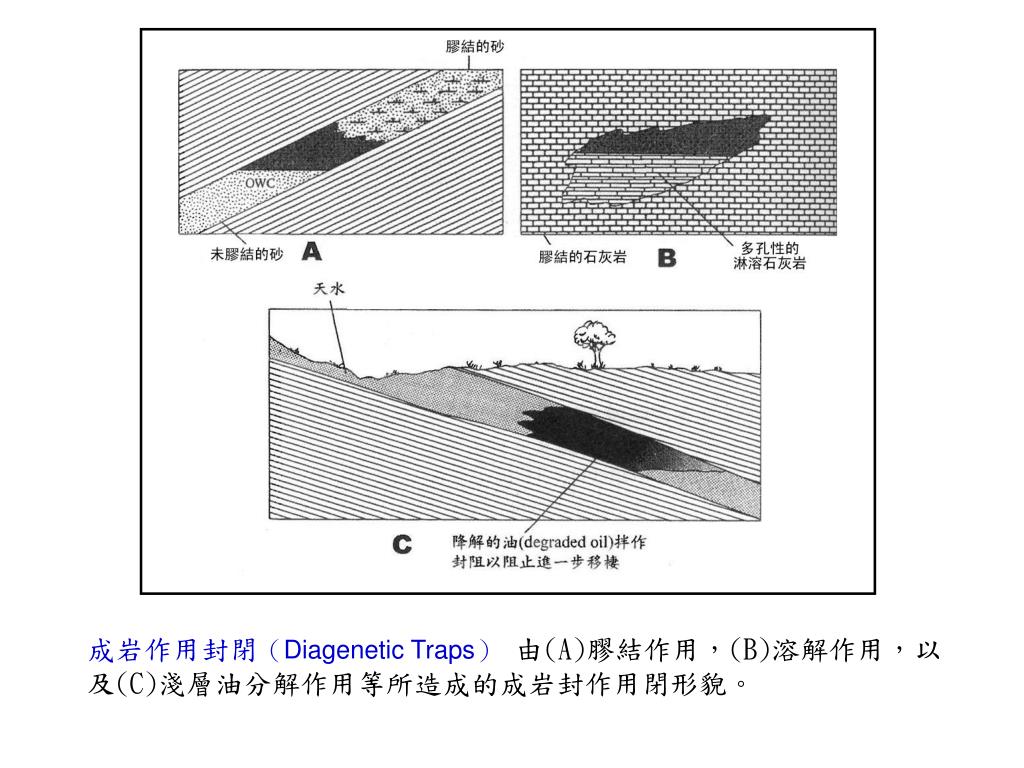

成岩作用封閉（Diagenetic Traps）由(A)膠結作用，(B)溶解作用，以及(C)淺層油分解作用等所造成的成岩封作用閉形貌。

不整合形成過程示意圖

不整合

不整合面上方封閉（Supraunconformity Traps） 顯示走向谷內砂岩的剖面。油氣封存於此類砂體例子可見於Oklahoma 州的賓夕凡尼亞系和New Mexico 州的白堊系。

不整合面下方封閉（Subunconformity Traps）剖面（左圖）和平面圖（右圖）顯示蝕切封閉的幾何形貌。不整合面的等高線圖可以看出潛山（Buried Hill ）的所在。

封閉類型實例 不整合封閉－中國大陸之古潛山型油氣田

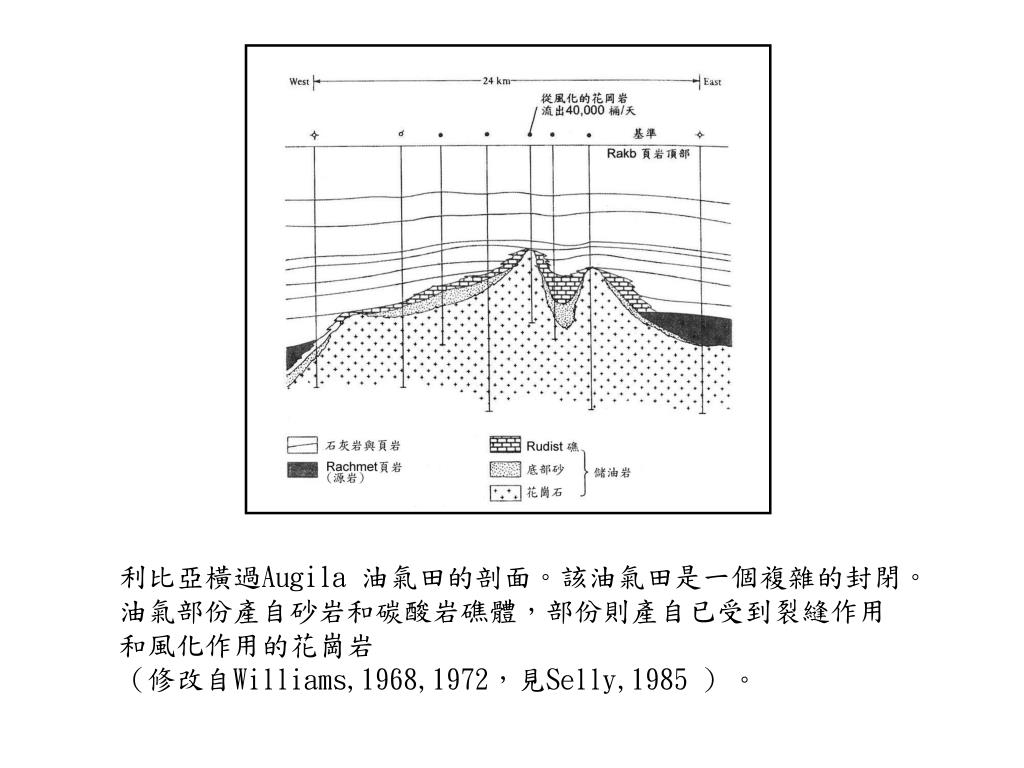

利比亞橫過Augila 油氣田的剖面。該油氣田是一個複雜的封閉。油氣部份產自砂岩和碳酸岩礁體，部份則產自已受到裂縫作用和風化作用的花崗岩（修改自Williams,1968,1972，見Selly,1985 ) 。

東德洲油氣田的平面圖，以及橫過該油氣田顯示不整合上下方地層封閉的剖面。等高線以米計（修改自Minor 和Hanna , 1941，見selly ,1985）。

（四）水動力封閉（Hydrodynamic Trap ）形成於當向下流動的水層阻絕了向上移棲的油氣，因此不必依靠正常的構造或地層圈合來封存油氣。這種封閉很罕見，但在印尼南蘇門答臘盆地卻常見。

顯示簡單水動力封閉的剖面，圖上缺乏垂直構造圈合。顯示簡單水動力封閉的剖面，圖上缺乏垂直構造圈合。油向上移棲並且被向下流動的地下水封存於單斜構造之內。

橫過一個封閉的剖面，顯示水動力流造成傾斜的油/水界面橫過一個封閉的剖面，顯示水動力流造成傾斜的油/水界面

（五）複合型封閉，是由混有上述兩種以上的作用所形成者。（五）複合型封閉，是由混有上述兩種以上的作用所形成者。

阿拉斯加 Prudhoe Bay 油氣田的平面圖(左圖)和剖面(右圖) (修改自Jamison 等人，1980,見Selly,1985)

油氣封閉大致分類表 Ⅰ構造封閉一形成於地體構造作用褶皺封閉斷層封閉 Ⅱ貫入封閉－形成於地層之間密度差異所造成的流動鹽貫入體泥貫入體Ⅲ地層封閉－形成於況積形貌或成岩作用 Ⅳ水動力封閉－形成於水流動Ⅴ複合型封閉－形成於上述兩個以上地質作用的組合｛擠壓型背斜壓密型背斜

｛地層封閉的分類尖滅河道沙洲礁體｛沈積作用成岩作用不與不整合面伴生｛孔隙率與／或滲透率漸變｛上覆走向谷河道｛不整合面上方不整面下方與不整合面伴生蝕切摘自Rittenhouse , 1972

尼日三角洲生長斷層閉儲集油氣的模式。不像切入基盤的生長斷層，此類生長斷層在超高液壓頁岩處轉切成水平面而消失(摘自Weber等人，1980，見Selly,1985) 。

伊朗境內褶皺封閉位置。

伊朗境內西南-東北走向，比例1：1的褶皺構造剖面。(摘自Falcon,1958,見Selly,1985)伊朗境內西南-東北走向，比例1：1的褶皺構造剖面。(摘自Falcon,1958,見Selly,1985)

簡單的背斜封閉剖面頂點（ Crest ）是封閉構造的最高點溢點 ( SPill Point ）是指封閉之內能夠封存油氣
