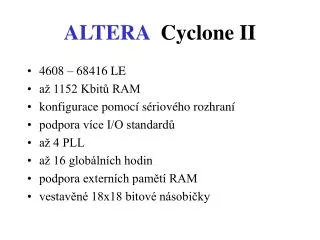

  1. ALTERACyclone II • 4608 – 68416 LE • až 1152 Kbitů RAM • konfigurace pomocí sériového rozhraní • podpora více I/O standardů • až 4 PLL • až 16 globálních hodin • podpora externích pamětí RAM • vestavěné 18x18 bitové násobičky

  2. Přehled

  3. Funkční popis • řádkové a sloupcové propojení mezi LAB, pamětí a násobičkami • každý LAB (logic aray block) se skládá z 16 LE (logic element) , bloky jsou v řádcích a sloupcích • M4K dual port paměť se 4kbity (4608b), bloky mezi určitými LABs • I/O piny ovládané IOE (IO element) umístěné na koncích řádků a sloupců LAB • násobičky mohou pracovat jako dvě 9x9b nebo jedna 18x18b

  4. Blokový diagram

  5. Přehled

  6. Struktura a propojení LAB

  7. LAB • každý LAB obsahuje 16 LE, kontrolní signály, lokální spojení, LUT (look up table) (logická funkce) a registry • lokální spojení lze provést v rámci LAB nebo se sousedními LAB, M4K RAM, PLL nebo IOE

  8. Lokální spojení

  9. Přehled řídících signálů

  10. LE logic element • obsahuje čtyřvstupovou LUT (log. funkce) • programovatelný registr (D,T,JK,SR), řetězec carry • podporuje dynamické přičítání a odčítání bitů • všechny typy propojení:lokální, řádkové, sloupcové, řetězení LUT, řetězení registrů a přímé propojení • pracuje v normálním nebo aritmetickém módu

  11. LE logic element

  12. LE normální mód vhodný pro realizaci logických a kombinačních funkcí

  13. LE aritmetický mód vhodný pro realizaci sčítaček, čítačů, komparátorů ...

  14. R4 a R24 interconnect horizontální spojení přes 4(R4) nebo až 24(R24) sloupců

  15. C4 a C16 interconnect vertikální spojení přes 4(C4) nebo až 16(C16) řádků

  16. Paměť • bloky 4608 bitů RAM • 250 MHz • true dual port, siple dual port, single port • možný byte přístup • shift registr a FIFO buffer • paritní bity • různé hodinové módy

  17. Paměť

  18. Hodiny • až 16 vstupních pinů pro hodiny • až 16 globálních hodin • PLL výstupy a dual purpose clock piny (až 20) mohou také řídit hodiny • hodiny lze zavést do všech bloků LE, IOE, M4K RAM • dynamické povolování hodin a výběr zdroje hodin

  19. Hodiny

  20. Vestavěné násobičky • optimalizované pro DSP funkce (FIR filtry, FFT, ...) • funkce 18x18b nebo dvě násobičky 9x9b • obsahuje vstupní a výstupní obvody a registry • násobení se znaménkem nebo bez • propojení R4, C4 nebo přímé v řádku

  21. Propojení násobičky

  22. I/O vlastnosti • vyhovuje 3,3V, 32/64bit, 33/66MHz PCI • JTAG(Joint Test Action Group) a BST(boundary-scan test) podpora • třístavové budiče • nastavení rychlosti přeběhu • programovatelný pull up rezistor • programovatelné zpoždění • nastavitelný výstup jako otevřený kolektor • nastavení výstupního napětí a proudu (3,3V, 2,5V, 1,8V, 2-24mA podle IO standardu) • 1,5 – 3,3V tolerantní vstupy

  23. I/O propojení

  24. I/O struktura

  25. IO podporované standardy
