Objetivo de la virtualización

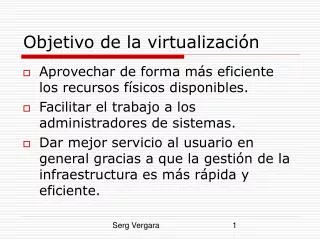

1. Serg Vergara Objetivo de la virtualización Aprovechar de forma más eficiente los recursos físicos disponibles. Facilitar el trabajo a los administradores de sistemas. Dar mejor servicio al usuario en general gracias a que la gestión de la infraestructura es más rápida y eficiente.

2. Serg Vergara Beneficios de virtualizar (I) Consolidar servidores físicos. Menos servidores hacen más tareas. Mayor seguridad. Cualquier servidor físico, independientemente del fabricante, puede ejecutar cualquier máquina virtual (VM), de esta forma un fallo en un servidor físico no impide que sus VM’s puedan ser ejecutadas en cualquier servidor físico vecino. Automatización de la seguridad. Si un servidor físico cae, el sistema distribuye sus VM’s entre los servidores vecinos automáticamente, reduciendo el tiempo de caída del servicio a unos pocos minutos (tiempo de reinicio de la VM)

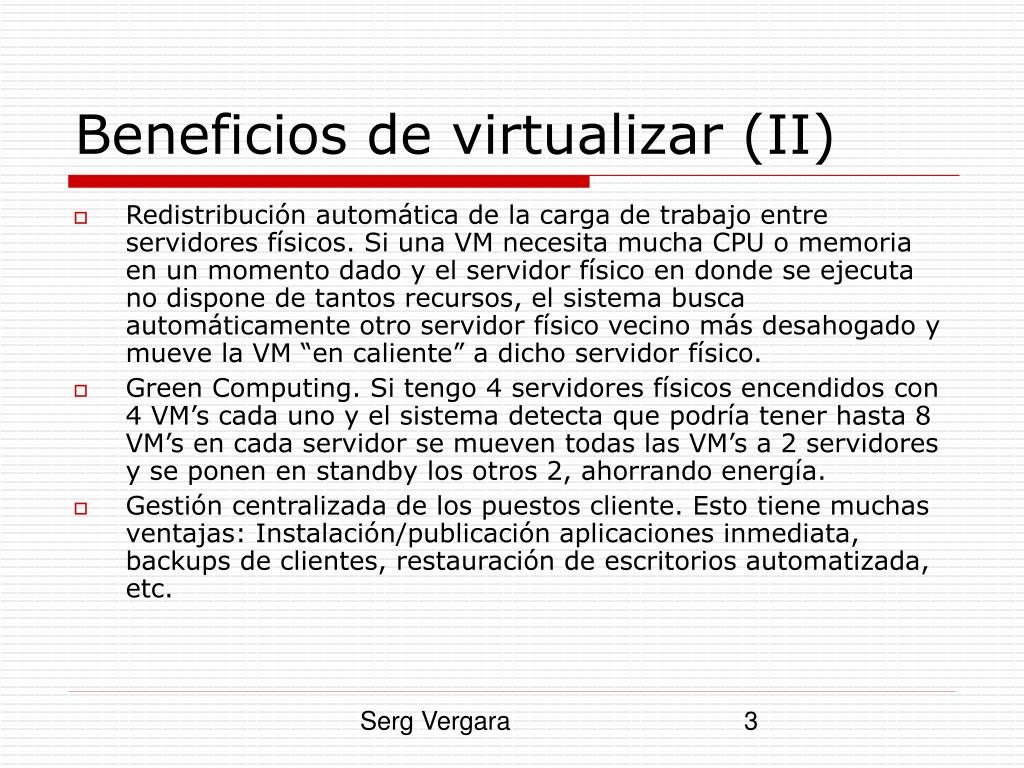

3. Serg Vergara Beneficios de virtualizar (II) Redistribución automática de la carga de trabajo entre servidores físicos. Si una VM necesita mucha CPU o memoria en un momento dado y el servidor físico en donde se ejecuta no dispone de tantos recursos, el sistema busca automáticamente otro servidor físico vecino más desahogado y mueve la VM “en caliente” a dicho servidor físico. Green Computing. Si tengo 4 servidores físicos encendidos con 4 VM’s cada uno y el sistema detecta que podría tener hasta 8 VM’s en cada servidor se mueven todas las VM’s a 2 servidores y se ponen en standby los otros 2, ahorrando energía. Gestión centralizada de los puestos cliente. Esto tiene muchas ventajas: Instalación/publicación aplicaciones inmediata, backups de clientes, restauración de escritorios automatizada, etc.

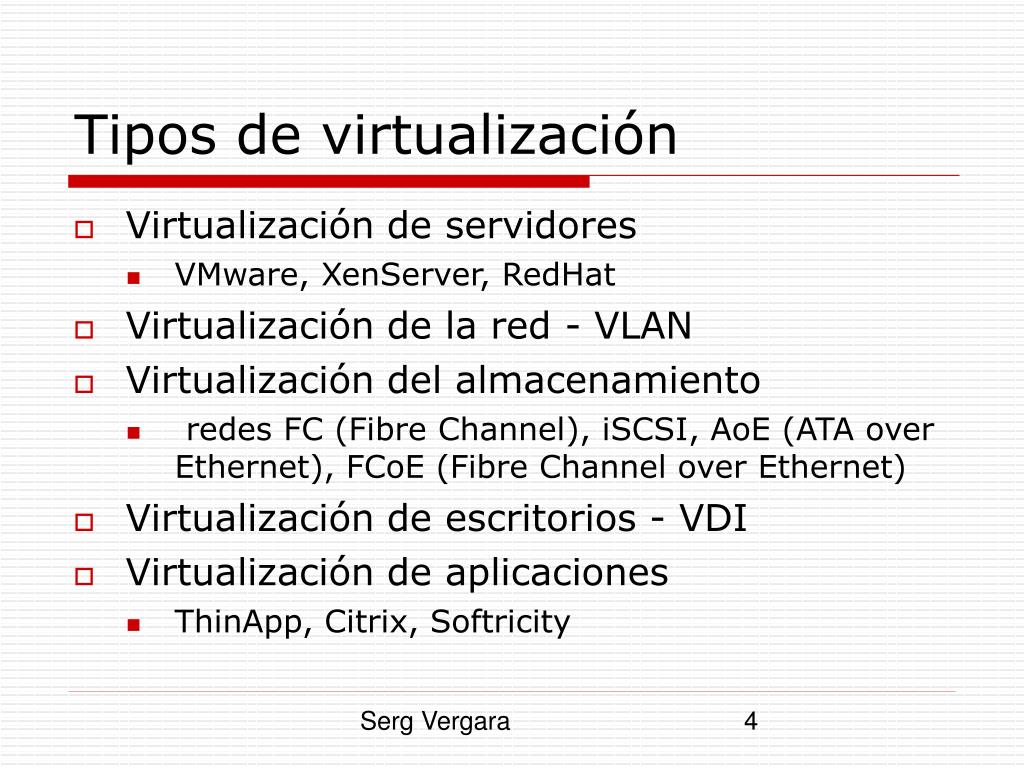

4. Serg Vergara Tipos de virtualización Virtualización de servidores VMware, XenServer, RedHat Virtualización de la red - VLAN Virtualización del almacenamiento redes FC (Fibre Channel), iSCSI, AoE (ATA over Ethernet), FCoE (Fibre Channel over Ethernet) Virtualización de escritorios - VDI Virtualización de aplicaciones ThinApp, Citrix, Softricity

5. Serg Vergara Virtualización de Servidores (I) Los servidores básicos cada día son más potentes. Se ejecutan varias VM’s dentro de un mismo servidor físico. El servidor físico incorpora una capa de virtualización basada en Linux modificado. Se consiguen fácilmente ratios de 12:1 Cualquier VM se puede ejecutar en cualquier servidor físico. Independencia del hardware.

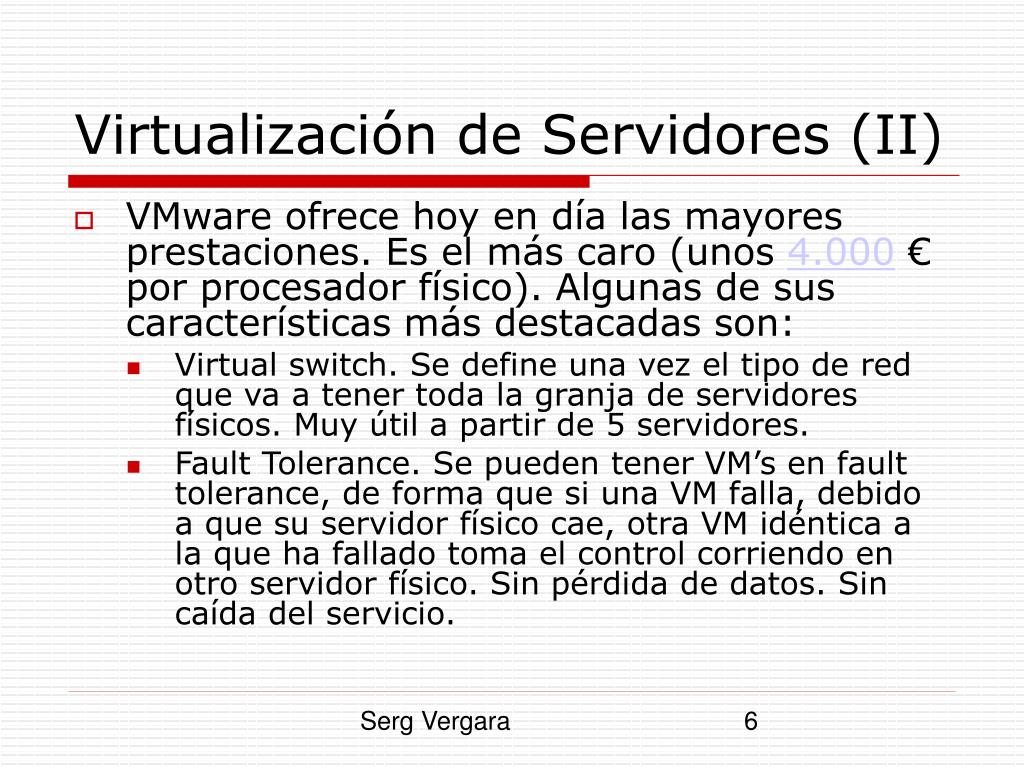

6. Serg Vergara Virtualización de Servidores (II) VMware ofrece hoy en día las mayores prestaciones. Es el más caro (unos 4.000 € por procesador físico). Algunas de sus características más destacadas son: Virtual switch. Se define una vez el tipo de red que va a tener toda la granja de servidores físicos. Muy útil a partir de 5 servidores. Fault Tolerance. Se pueden tener VM’s en fault tolerance, de forma que si una VM falla, debido a que su servidor físico cae, otra VM idéntica a la que ha fallado toma el control corriendo en otro servidor físico. Sin pérdida de datos. Sin caída del servicio.

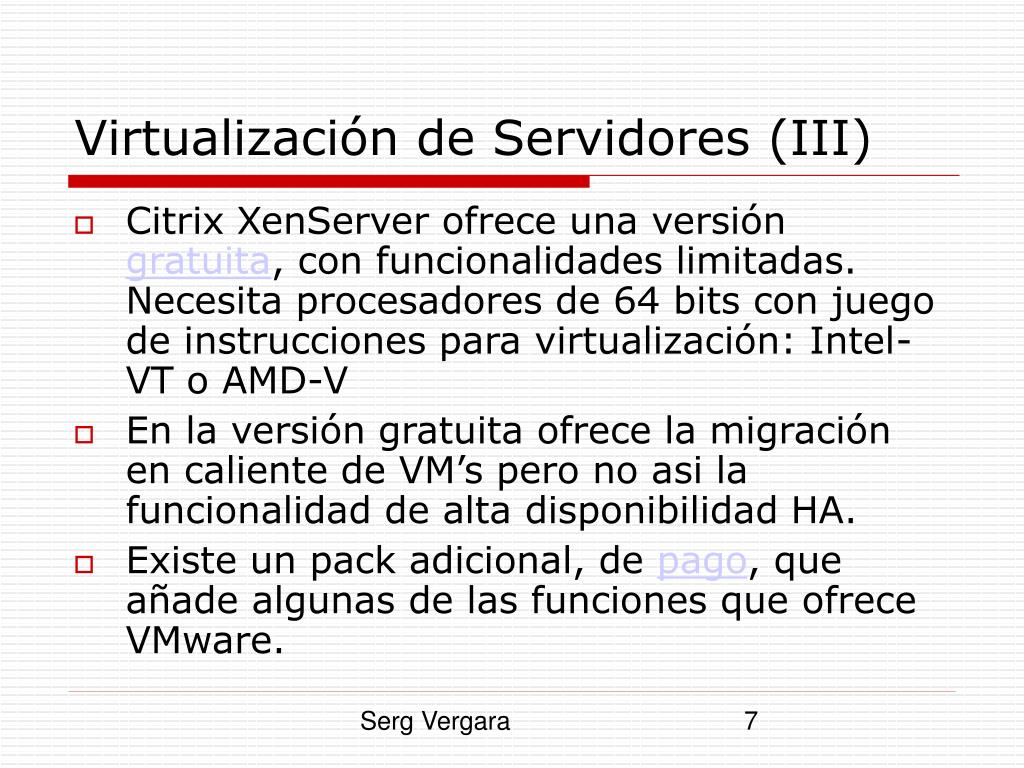

7. Serg Vergara Virtualización de Servidores (III) Citrix XenServer ofrece una versión gratuita, con funcionalidades limitadas. Necesita procesadores de 64 bits con juego de instrucciones para virtualización: Intel-VT o AMD-V En la versión gratuita ofrece la migración en caliente de VM’s pero no asi la funcionalidad de alta disponibilidad HA. Existe un pack adicional, de pago, que añade algunas de las funciones que ofrece VMware.

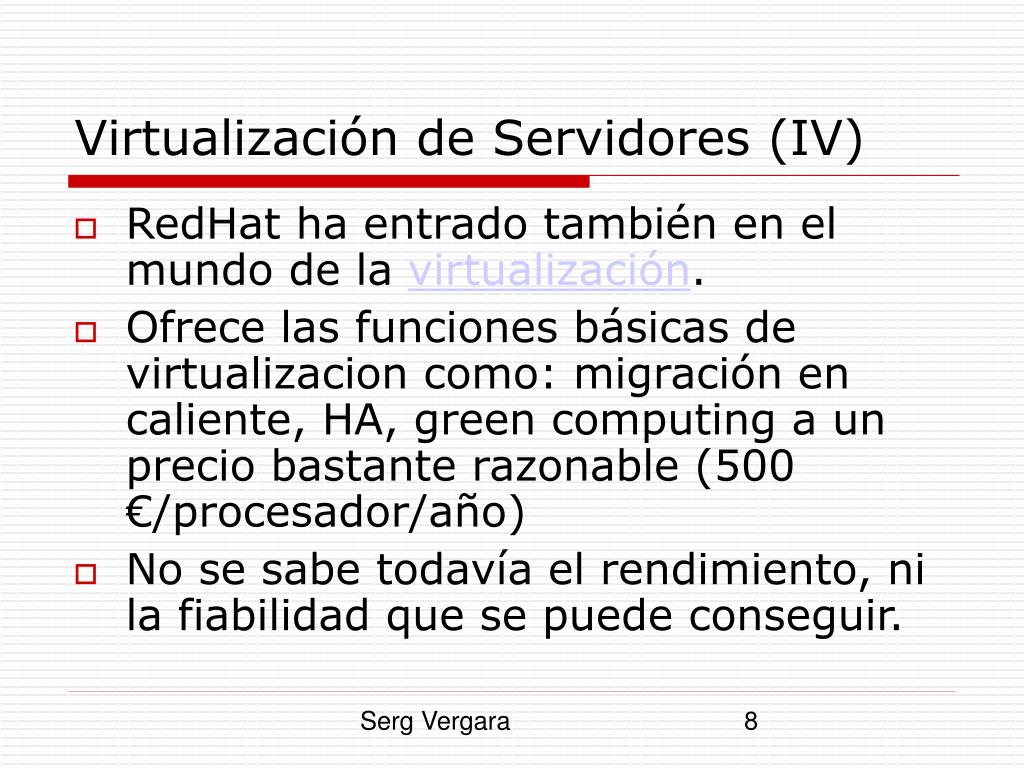

8. Serg Vergara Virtualización de Servidores (IV) RedHat ha entrado también en el mundo de la virtualización. Ofrece las funciones básicas de virtualizacion como: migración en caliente, HA, green computing a un precio bastante razonable (500 €/procesador/año) No se sabe todavía el rendimiento, ni la fiabilidad que se puede conseguir.

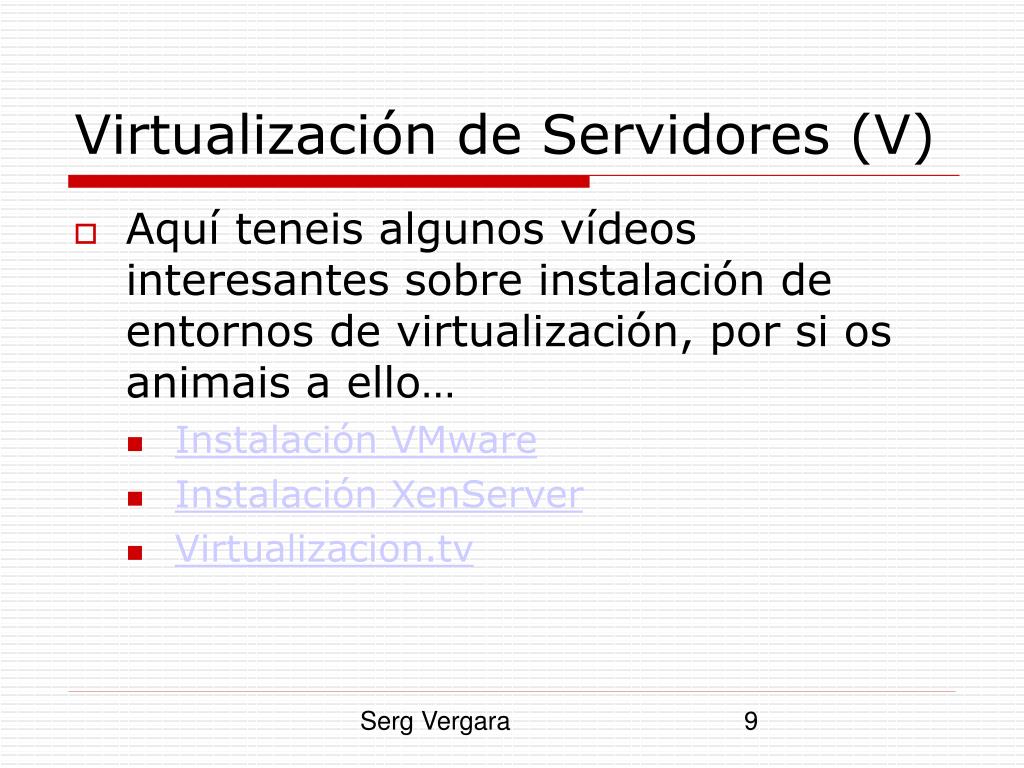

9. Serg Vergara Virtualización de Servidores (V) Aquí teneis algunos vídeos interesantes sobre instalación de entornos de virtualización, por si os animais a ello… Instalación VMware Instalación XenServer Virtualizacion.tv

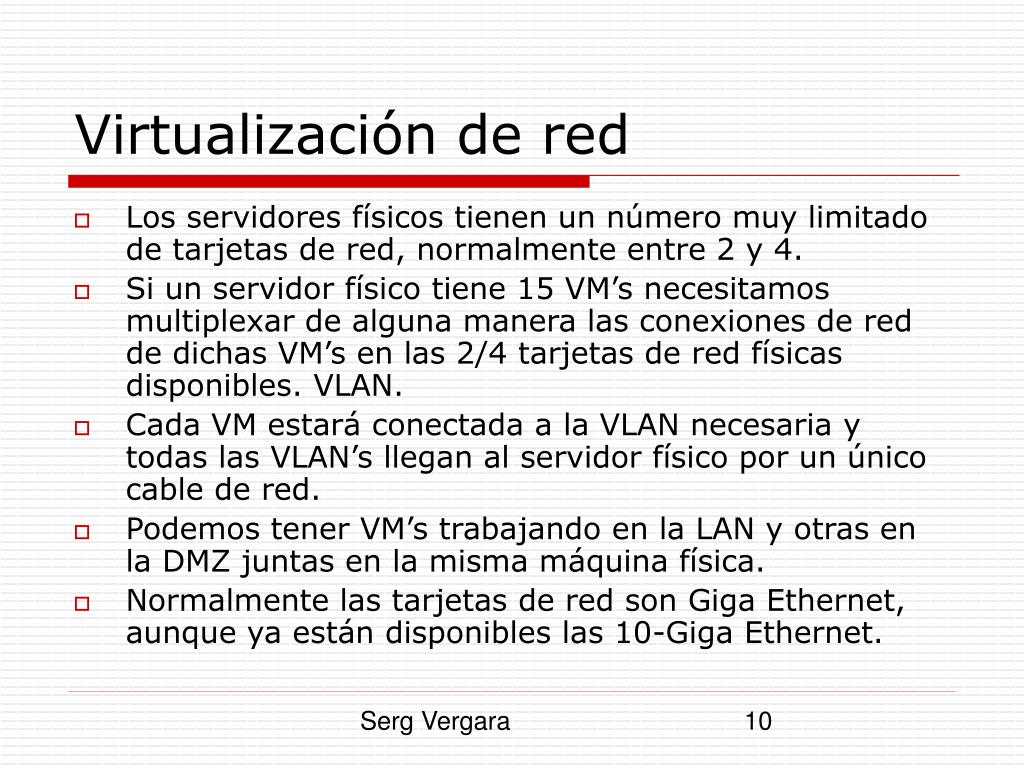

10. Serg Vergara Virtualización de red Los servidores físicos tienen un número muy limitado de tarjetas de red, normalmente entre 2 y 4. Si un servidor físico tiene 15 VM’s necesitamos multiplexar de alguna manera las conexiones de red de dichas VM’s en las 2/4 tarjetas de red físicas disponibles. VLAN. Cada VM estará conectada a la VLAN necesaria y todas las VLAN’s llegan al servidor físico por un único cable de red. Podemos tener VM’s trabajando en la LAN y otras en la DMZ juntas en la misma máquina física. Normalmente las tarjetas de red son Giga Ethernet, aunque ya están disponibles las 10-Giga Ethernet.

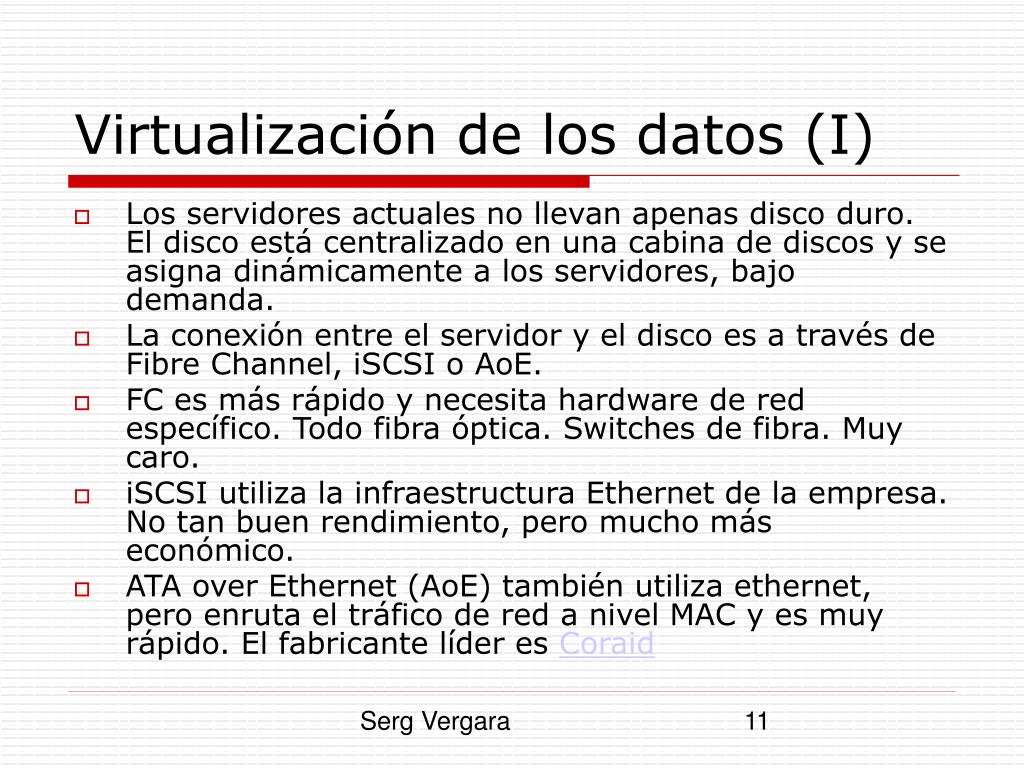

11. Serg Vergara Virtualización de los datos (I) Los servidores actuales no llevan apenas disco duro. El disco está centralizado en una cabina de discos y se asigna dinámicamente a los servidores, bajo demanda. La conexión entre el servidor y el disco es a través de Fibre Channel, iSCSI o AoE. FC es más rápido y necesita hardware de red específico. Todo fibra óptica. Switches de fibra. Muy caro. iSCSI utiliza la infraestructura Ethernet de la empresa. No tan buen rendimiento, pero mucho más económico. ATA over Ethernet (AoE) también utiliza ethernet, pero enruta el tráfico de red a nivel MAC y es muy rápido. El fabricante líder es Coraid

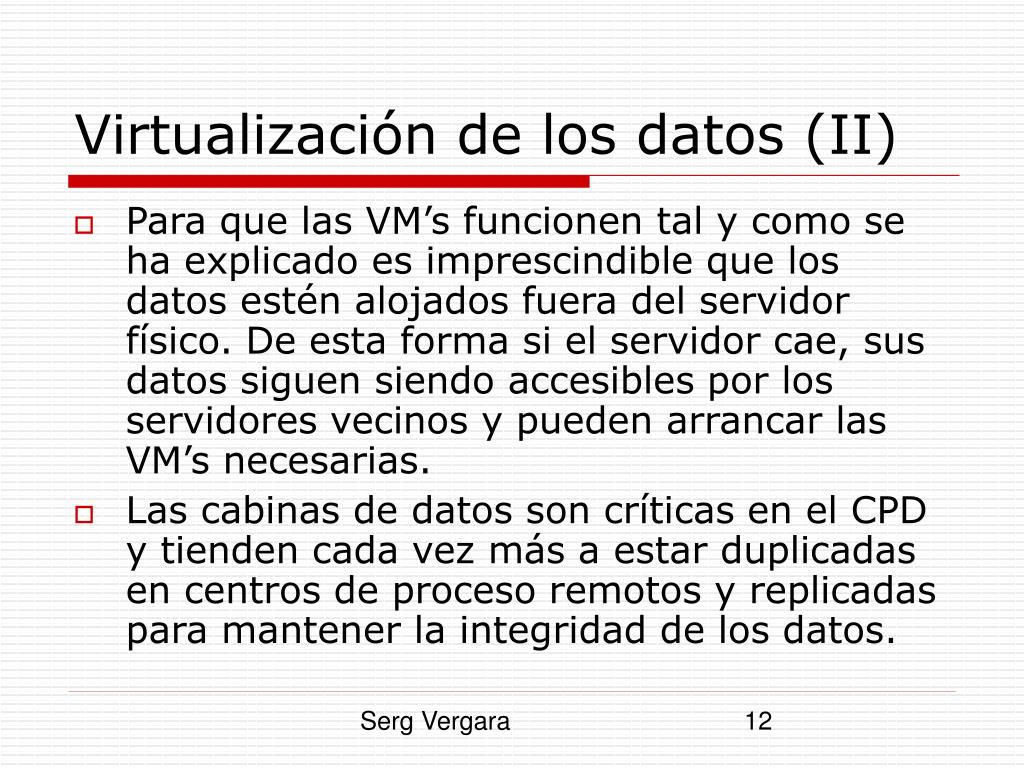

12. Serg Vergara Virtualización de los datos (II) Para que las VM’s funcionen tal y como se ha explicado es imprescindible que los datos estén alojados fuera del servidor físico. De esta forma si el servidor cae, sus datos siguen siendo accesibles por los servidores vecinos y pueden arrancar las VM’s necesarias. Las cabinas de datos son críticas en el CPD y tienden cada vez más a estar duplicadas en centros de proceso remotos y replicadas para mantener la integridad de los datos.

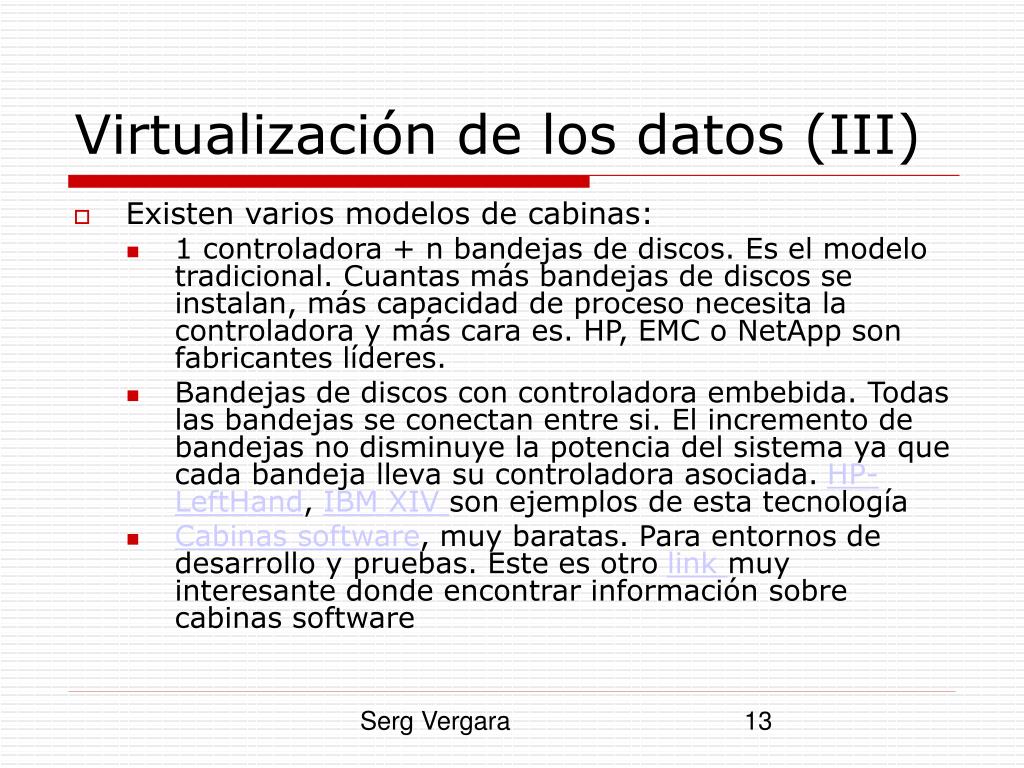

13. Serg Vergara Virtualización de los datos (III) Existen varios modelos de cabinas: 1 controladora + n bandejas de discos. Es el modelo tradicional. Cuantas más bandejas de discos se instalan, más capacidad de proceso necesita la controladora y más cara es. HP, EMC o NetApp son fabricantes líderes. Bandejas de discos con controladora embebida. Todas las bandejas se conectan entre si. El incremento de bandejas no disminuye la potencia del sistema ya que cada bandeja lleva su controladora asociada. HP-LeftHand, IBM XIV son ejemplos de esta tecnología Cabinas software, muy baratas. Para entornos de desarrollo y pruebas. Este es otro link muy interesante donde encontrar información sobre cabinas software

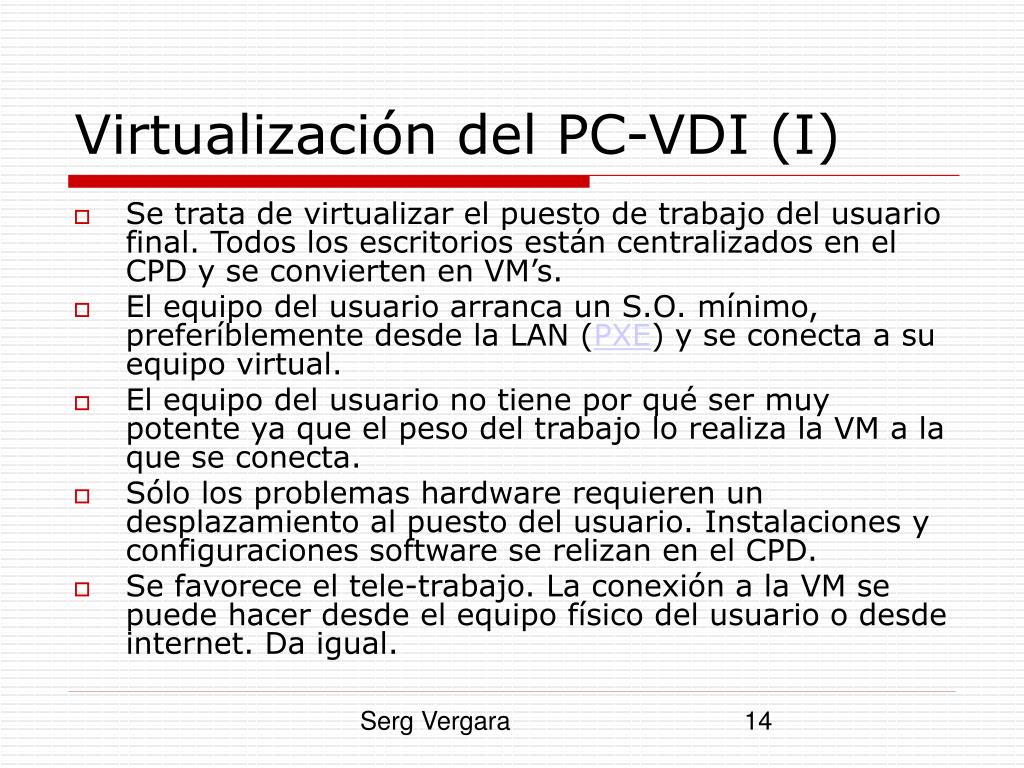

14. Serg Vergara Virtualización del PC-VDI (I) Se trata de virtualizar el puesto de trabajo del usuario final. Todos los escritorios están centralizados en el CPD y se convierten en VM’s. El equipo del usuario arranca un S.O. mínimo, preferíblemente desde la LAN (PXE) y se conecta a su equipo virtual. El equipo del usuario no tiene por qué ser muy potente ya que el peso del trabajo lo realiza la VM a la que se conecta. Sólo los problemas hardware requieren un desplazamiento al puesto del usuario. Instalaciones y configuraciones software se relizan en el CPD. Se favorece el tele-trabajo. La conexión a la VM se puede hacer desde el equipo físico del usuario o desde internet. Da igual.

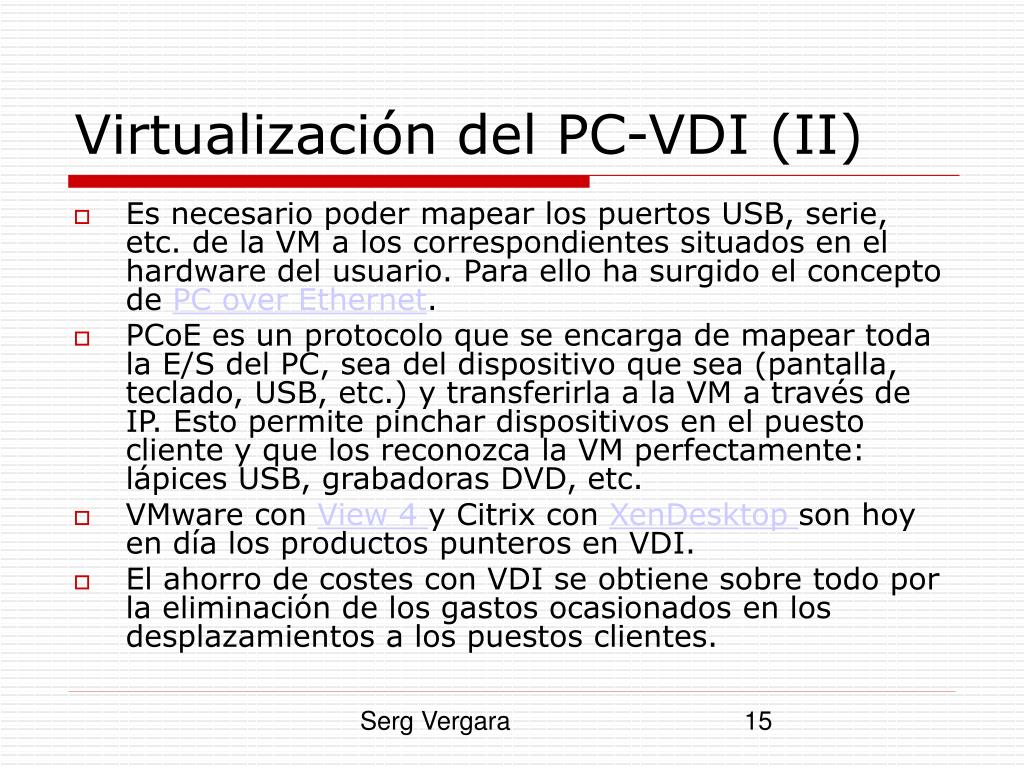

15. Serg Vergara Virtualización del PC-VDI (II) Es necesario poder mapear los puertos USB, serie, etc. de la VM a los correspondientes situados en el hardware del usuario. Para ello ha surgido el concepto de PC over Ethernet. PCoE es un protocolo que se encarga de mapear toda la E/S del PC, sea del dispositivo que sea (pantalla, teclado, USB, etc.) y transferirla a la VM a través de IP. Esto permite pinchar dispositivos en el puesto cliente y que los reconozca la VM perfectamente: lápices USB, grabadoras DVD, etc. VMware con View 4 y Citrix con XenDesktop son hoy en día los productos punteros en VDI. El ahorro de costes con VDI se obtiene sobre todo por la eliminación de los gastos ocasionados en los desplazamientos a los puestos clientes.

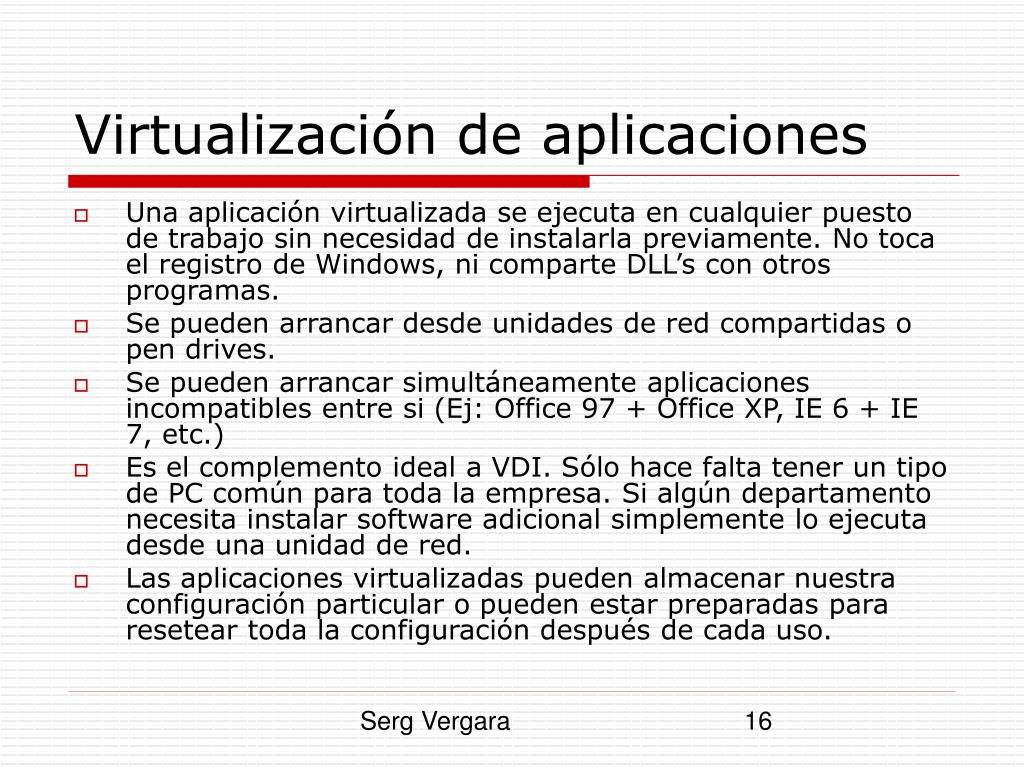

16. Serg Vergara Virtualización de aplicaciones Una aplicación virtualizada se ejecuta en cualquier puesto de trabajo sin necesidad de instalarla previamente. No toca el registro de Windows, ni comparte DLL’s con otros programas. Se pueden arrancar desde unidades de red compartidas o pen drives. Se pueden arrancar simultáneamente aplicaciones incompatibles entre si (Ej: Office 97 + Office XP, IE 6 + IE 7, etc.) Es el complemento ideal a VDI. Sólo hace falta tener un tipo de PC común para toda la empresa. Si algún departamento necesita instalar software adicional simplemente lo ejecuta desde una unidad de red. Las aplicaciones virtualizadas pueden almacenar nuestra configuración particular o pueden estar preparadas para resetear toda la configuración después de cada uso.

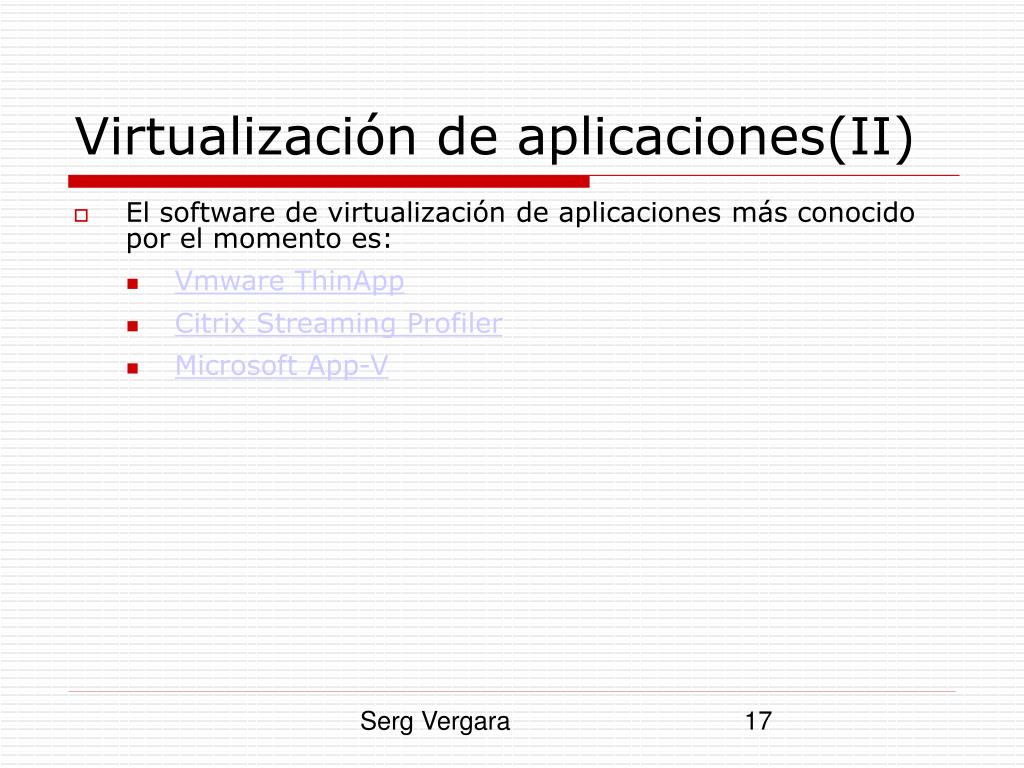

17. Serg Vergara Virtualización de aplicaciones(II) El software de virtualización de aplicaciones más conocido por el momento es: Vmware ThinApp Citrix Streaming Profiler Microsoft App-V
