Presentation Transcript
n vel aplica o objetivo

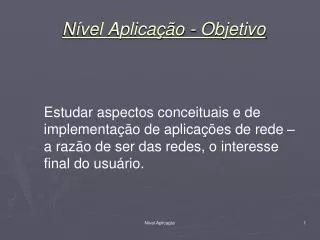

Nível Aplicação - Objetivo

Estudar aspectos conceituais e de implementação de aplicações de rede – a razão de ser das redes, o interesse final do usuário.

Nível Aplicação

n vel aplica o roteiro
Nível Aplicação - Roteiro
  • Introdução
  • DNS
  • Correio Eletrônico
  • WWW
  • Multimídia: Streaming de Audio e Vídeo, Teleconferência
  • Entrega de conteúdo: CDN, P2P

Nível Aplicação

introdu o
Introdução
  • Novas aplicações não param de surgir:
    • Correio eletrônico, mensagem instantânea, FTP, WWW (Navegação Web), Compartilhamento de arquivo P2P, Telefonia (VoIP), video-conferência, Redes Sociais, e-commerce, m-commerce, Redes Espaciais, Jogos ....
    • Cite a aplicação mais recente que você conhece:

Shazam, 99Taxis, Moovit, GoogleTV....

    • Caminhamos em direção à Computação Ubíqua:

“A interação homem-máquina será “invisível” no sentido de não ser notada, ainda que seja perceptível, através de um dispositivo qualquer.”

Nível Aplicação

papel da aplica o
Papel da Aplicação
  • O Nível Aplicaçãoalém de conter o trabalho final de interesse do usuário, também define protocolos para suporte às aplicações finais.
  • Questões típicas:
    • Como realizar com eficiência a tarefa que se propõe?
    • Que protocolo será utilizado para realizar esta tarefa?
    • Como simplificar para o usuário a interface?
  • Protocolos de suporte no nível de aplicação não são um fim em si mesmos, mas suportam trabalhos finais.
  • Exemplo de protocolos de suporte: DNS, Protocolos de Segurança, Protocolos de Gerência de Redes.

Nível Aplicação

o que necess rio definir
O que é necessário definir ?
  • Um protocolo do nível Aplicação define:
    • Tipos de mensagens trocadas: requisição e resposta;
    • Sintaxe dos vários tipos de mensagens;
    • Semântica dos campos;
    • Regras: quando e como um processo envia mensagens e responde mensagens (sincronização).

Nível Aplicação

dns domain name system porque um sistema de nomes
DNS - DomainName System Porque um Sistema de Nomes?
  • As pessoas trabalham melhor com nomes do que com números; os computadores trabalham melhor com números, assim é necessário fazer a tradução nome-número.
  • NA ARPANET havia o arquivo hosts.txt. (Ainda tem no Linux). Estratégia que não seria possível hoje... Que tal um controle centralizado?
  • Já em 84 nascia uma especificação para resolver este problema (RFC 882).

Nível Aplicação

o que dns
O que é DNS?
  • DNSé um banco de dados distribuído. Cada segmento local controla sua porção e disponibiliza um banco para toda a rede num esquema cliente-servidor.
  • Servidor: Torna disponível informação local de nomes.
  • Cliente: contém os resolvedores – enviam perguntas pela rede aos servidores de nome.
  • A estrutura deste banco de dados é hierárquica.

Nível Aplicação

estrutura hier rquica 1
Estrutura hierárquica - 1

Cada domínio é particionado em sub-domínios, que também são particionados, e assim por diante. As folhas não contêm sub-domínios (contém uma ou várias máquinas). Há dois tipos de domínio de nível superior: Genéricos e Países. (Há ~ 250).

Nível Aplicação

estrutura hier rquica 2
Estrutura hierárquica - 2

Servidores de nomes Raiz são replicados: controlado pelo ICANN (Internet Coporation for Assigned Names and Numbers); Há 13 servidores raíz no mundo.

Nível Aplicação

zonas divis o do espa o de nomes
Zonas- Divisão do Espaço de Nomes
  • Teoricamente um mesmo servidor de nomes poderia servir toda a Internet, ou um domínio de primeiro nível. Problemas:
    • Se este servidor parasse, a Internet pararia...
    • Sobrecarga neste servidor;
    • Banco de dados centralizado distante;
    • - Manutenção;
  • O espaço de nomes foi dividido em zonas. Cada zona tem uma parte da árvore e servidores de nomes com informação (autoridade) sobre aquela zona; A zona é a parte do domínio que não foi delegada a outros.

Nível Aplicação

ilustrando divis o em zonas
Ilustrando Divisão em Zonas

Na figura nota-se que há um servidor para washington.edu que cuida de eng.washington.edu mas não de cs.washington.edu que é uma zona separada com seus próprios servidores de nome.

Nível Aplicação

processo de pesquisa dns
Processo de pesquisa DNS

1) Cliente pergunta endereço para seu servidor de nomes.

2) Se o servidor de nomes do cliente sabe responder (cache), o faz imediatamente;

3) Caso contrário, pergunta ao servidor raíz.

4) O servidor raíz, indica o servidor de 1o. Nível adequado (Referral)

5) O servidor local recebe o referral, e pergunta ao servidor de 1o. Nível. Este indica o servidor de 2o. Nível (referral).

6) Assim sucessivamente, até chegar ao servidor da máquina pesquisada. Este último dá a resposta final ao servidor de nomes do cliente, que finalmente responde ao cliente.

Nível Aplicação

ilustra o de pesquisa dns
Ilustração de pesquisa DNS

Vide slide 11 com os servidores selecionados

Nível Aplicação

caching
Caching

Os servidores de nome armazenam a informação obtida em caches; em uma próxima consulta não precisam mais ir à luta na Internet, recuperando localmente a informação;

Resposta Non-Authoritative: vem do cache local;

Resposta Authoritative: recuperada de servidor-autoridade.

O tempo de vida de uma informação no cache, TTL (Time to live), controla o momento em que o servidor deve buscar novamente na Internet.

TTL curto: vantagem - pegar sempre dados corretos na Internet; desvantagem - gasta banda, sobrecarrega servidores e degrada o desempenho.

Nível Aplicação

registros de recursos
Registros de Recursos

O DNS mapeia nomes de domínios em registros de recursos. Contém informações relativas ao domínio.

Um registro de recurso é representado por 5 campos:

Nome_DomínioTempo_de Vida Classe TipoValor

Nome_Domínio: domínio ao qual o registro se aplica

Tempo_de Vida: tempo que indica estabilidade do registro. Alto (Ex:86400-segundos do dia) ou baixo (60-segundos). Neste ultimo caso muito volátil.

Classe: IN – Informações relacionadas a Internet

Tipo: Tipo do registro (descritos nas próximas telas)

Valor: Semântica depende do tipo de registro

Nível Aplicação

tipos de registros de recursos
Tipos de Registros de Recursos

Existem os seguintes diferentes tipos de registros:

Nível Aplicação

registros ns e a
Registros NS e A
  • NS – Name Server
  • Especifica o servidor de nomes para o domínio. Cada servidor primário ou secundário deve ser declarado por este registro.
  • O domínio comp.ita.br tem como registro NS:
      • comp.ita.br. IN NSita-r.ita.br.
  • Se houvesse um secundário, haveria um registro como
      • comp.ita.br.IN NS nome2.ita.br.
  • A – Address
  • É o registro que relaciona IP-Nome.
  • ita-r.ita.br. IN A 161.24.23.2
      • comp.ita.br. IN A 161.24.13.161
      • joanaIN A 161.24.2.34

Nível Aplicação

correio eletr nico
Correio Eletrônico

A maior força da comunicação na Internet.

O Sistema de Correio iniciado na ARPANET, por um grupo de estudantes de Ciência da Computação, que tornou-se a RFC 822, sobrepujou um Sistema Internacional aprovado por empresas de telecomunicações, governo e setores da informática, o padrão X.400.

O número de mensagens enviadas eletronicamente por dia superou o correio convencional há muitos anos.

Symantec Report Finds Spam Accounts for 73 Percent of June-2011 Email

2013: ... “Spam volume continued to decrease, with 69% of all email being spam.”

Nível Aplicação

arquitetura e servi os
Arquitetura e Serviços
  • Sistemas de mensagem eletrônica compõem-se de 2 sub-sistemas:
  • Agente usuário: Permite interação com sistema de correio, cria o ambiente para que o usuário envie e recebe e-mail.
  • Agente de transferência de mensagem: Move a mensagem da origem ao destino; normalmente rodando em background (os chamados daemons), são processos do sistema que estão sempre disponíveis. Utilizam o protocolo
  • SMTP (SimpleMailTransferProtocol).

Nível Aplicação

agente usu rio
Agente Usuário
  • Leitor de e-mail: Thunderbird, Outlook, Gmail, etc...
  • Manipulamcaixas de correio dos usuários, oferecendoopçõesamigáveisparafacilitar o gerenciamento de msgs:
    • Disposição de mensagens;
    • Respostasautomáticas;
    • Agente de férias;
    • Bloco de assinatura.
  • SPAMs: o agente pode separar o que provavelmente é lixo;
  • Botnet: coleção de computadoresinfectadoscapazes de gerarSpamsmaisdifíceis de seremdetectados;

Nível Aplicação

agentes de transfer ncia de msg
Agentes de Transferência de Msg
  • Utilizam o protocolo SimpleMailTransferProtocol. O protocolo de e-mail da Internet.
  • Simples de fato:
  • Cliente solicita conexão TCP na porta 25 do destino;
  • Servidor ouve esta porta, aceita conexão, copia as mensagens, coloca nas mailboxes (Caixas de Correio) apropriadas;
  • Se o servidor não estiver preparado para aceitar conexões, o cliente tenta mais tarde.
  • Agentes de usuário apresentam aos usuários uma visão do conteúdo de suas mailboxes.

Nível Aplicação

arquitetura do sistema de e mail
Arquitetura do sistema de e-mail

Há distinção entre o envelope e o conteúdo.

O envelope tem a informação suficiente para transportar a mensagem.

O conteúdo é separado entre cabeçalho e corpo.

Nível Aplicação

formato de mensagens
Formato de Mensagens

Inicialmente só se permitia texto no corpo, depois houve demanda por outros formatos, até se definir um padrão: MIME (Multipurpose Internet MailExtensions) que permite enquadrar as diferentes informações transportadas.

Tipos de conteúdo MIME e subtipos

Nível Aplicação

entrega final
Entrega Final

Normalmente, o agente de usuário não está na mesma máquina que o agente de transferência, que está on-line o tempo todo. Há protocolos para a remessa final: IMAP ou POP3.

Webmail: O agente de usuário é uma interface do usuário fornecida por páginas Web. Quando o usuário acessa a página do servidor web de e-mail do provedor, se loga e o servidor encontra a caixa de correio daquele usuário, montando uma página web com o conteúdo da caixa e a envia ao navegador (provavelmente incluem JavaScripts)

Nível Aplicação

world wide web www
World Wide Web - www
  • Estrutura arquitetônica que permite acessar documentos em milhões de máquinas pela Internet. Para muitos é sinônimo de Internet.
  • A idéia de “teia” de documentos ligados (Berners-Lee) teve a primeira demonstração pública em 1991.
  • A idéia ganhou interface gráfica (Andreessen em 1993 com o Mosaico), que em 1994 criou a Netscape;
  • Criou-se o W3C – World Wide Web Consortium em 1994, padronizaram-se protocolos e ... explodiu!
  • A era ponto com: período onde empresas de web passaram a valer milhões (ou bilhões) – Google, Facebook, Amazon...

Nível Aplicação

modelo cliente servidor
Modelo cliente-servidor
  • Cliente: solicita pedido de conexão TCP com a máquina onde está a página e envia mensagem solicitando a página.
  • Servidor: Ouve a porta TCP 80 aguardando pedidos de conexão. A conexão é estabelecida, o servidor manda a resposta com a página solicitada. A seguir libera a conexão.

Protocolo para solicitação-resposta para buscar páginas: HTTP (HyperTextTransferProtocol).

  • É necessário um mecanismo para nomear e localizar páginas de forma única => URL.

Nível Aplicação

slide27
URL

URL – Uniforme Resource Locator – Traz a identificação da página da seguinte maneira:

http://www.comp.ita.br/institucional/departamentos.htm

Que deve ser interpretado:

  • http-> protocolo
  • www.comp.ita.br-> nome DNS da máquina onde está o documento
  • institucional/departamentos.htm-> nome do caminho: subdiretório e arquivo com a página de interesse.

HTML – HyperText Markup Language– Linguagem padronizada com a qual são escritas as páginas de maneira a serem interpretadas pelos navegadores.

Nível Aplicação

passos do browser
Passos do Browser

Quando o usuário clica em uma página desejada:

  • O browser determina a URL;
  • O browser pede ao DNS o IP da máquina desejada (www.ita.br);
  • DNS responde com o IP (161.24.23.160);
  • O browser solicita conexão TCP na porta 80 da máquina encontrada;
  • O browser envia um GET do arquivo desejado;
  • A máquina responde enviando o arquivo desejado;
  • Se houver outras URLs na página, busca todas.
  • O browser exibe o texto e a seguir as imagens do arquivo.
  • A conexão TCP é liberada se não houver outras solicitações em curto período.;

Nível Aplicação

navegador no cliente
Navegador no cliente

Se HTML, exibiçãodiretapelointerpretador do browser.

O servidorretorna o tipodapágina, se for um tipointerno, sabecomoexibir a página: associatipo a visualizador.

Plug-in: módulo de códigoquenavegadorbusca e instalacomoextensão do navegador; Aplicaçãoauxiliar: programacompletoexecutadocomoprocessoseparado; ex: powerPoint

Nível Aplicação

p ginas din micas 1
Páginas dinâmicas (1)

O modelo era estático: solicita-se um arquivo, servidor o retorna.

Atualmente deseja-se que o conteúdo seja gerado por demanda ao invés de armazenado em disco e/ou gerado ao rodarem aplicações e serviços.

Tem acontecido que grande parte dos dados importantes está no servidor, podendo ser acessado de qualquer parte, sem precisar aplicações específicas no cliente => É necessário apenas acesso Web - apoiando a idéia de computação em nuvem.

Nível Aplicação

p ginas din micas 2
Páginas dinâmicas (2)
  • Ex: Serviço de exibição de mapa
  • Usuário pede mapa dado endereço do local;
  • Programa no servidoracessa BD, gerapáginasolicitada;
  • Retornapáginaaocliente;
  • Clientequer zoom: programa no clienteinterage c/ user;
  • Para atender as solicitaçõespodem ser necessáriosmais dados;
  • Capturam-se dados adicionais do BD;
  • Retorna resposta.

Nível Aplicação

p ginas din micas 3
Páginas dinâmicas (3)
  • Possíveis implementações no Servidor:
  • CGI (Common Gateway Interface) – API com interface para que servidores Web falem com scripts (RFC 3875);
  • PHP (HypertexPreprocessor) – Linguagem embute scripts na página HTML; mais fácil e simples que CGI;
  • JSP (JavaServerPages) – escrito em Java semelhante a PHP
  • ASP.NET (Activer Server Pages.NET) versão da Microsoft.
  • NoCliente: quando é necessário interagir diretamente c/ user:
  • JavaScript –linguagem de nível muito alto, a mais popular;
  • VBScript – baseado em Visual Basic p/ plataforma Windows;
  • Applets – miniaplicativos compilados para JVM (Java Virtual Machine), rápidos e portáveis (Sun);
  • ActiveX – Microsoft, os mais rápidos.

Nível Aplicação

slide33
HTTP
  • HTTP: HypertexTransferProtocol: protocolo que define pedidos e respostas entre cliente/servidor. Pela simplicidade lembra o SMTP.
  • Protocolo consistindo de:
    • Conjunto de solicitações dos browsers para os servidores
    • Conjunto de respostas no sentido contrário.

Cabeçalhos em ASCII e conteúdo em formato MIME.

  • Protocolo em expansão, utilizado cada vez mais indiscriminadamente: players usam HTTP para solicitar informações dos albúns, antivírus usam HTTP para baixar atualizações, etc.

Nível Aplicação

streaming de udio e v deo
Streaming de Áudio e Vídeo
  • A partir de 2000 áudio e vídeo na Internet cresceram, pois:
    • Computadores mais poderosos;
    • Grande largura de banda na Internet e em sua borda.
  • A maior parte do tráfegoda Internet já é vídeo – ¼ dos usuáriosda Internet visitam o YouTube diariamente.
  • Como largura de bandaestásuficiente, o desafioainda reside no atraso e jitter .
  • Serãoabordados 3 casos de crescentedificuldade:
    • Streaming de mídiaarmazenada (ex: youtube);
    • Streaming de mídiaao vivo (radio via Internet e IPTV);
    • ConferênciaInterativa de áudio e vídeo (ex: skype).

Nível Aplicação

streaming de m dia armazenada 1
Streaming de Mídia Armazenada (1)

Assistir vídeos na Internet: VoD (VideoonDemand)

Na resposta é enviado o arquivo do tipo MIME video/mp4

O navegador salva o filme em um arquivo auxiliar e passa o nome do arquivo ao player.

Problema: grande demora inicial para exibição do filme.

Nível Aplicação

streaming de m dia armazenada 2
Streaming de Mídia Armazenada (2)

A página vinculada ao filme não é o arquivo do filme real. O Meta-arquivo contém descritores do arquivo, como ex:rtps://joes-movie/movie-0025.mp4

Player pede o filme à URL indicada: pode mostrar o filme antes de totalmente baixado (navegador não mais no loop).

Nível Aplicação

slide37

Streaming de Mídia ao Vivo (1)

  • Técnicas utilizadas:
  • Gravar programas em disco (ex: meia hora depois) – idem streaming de mídia armazenada (quase ao vivo);
  • Enviar conteúdo ao vivo – streaming de mídia contínuo. Manter no cliente um buffer grande o suficiente, servidor envia em velocidade maior que da reprodução. atraso inicial de uns 10s, mas suaviza o jitter, .
  • Multicasting: 1 só stream para N clientes- problema: nem todos os roteadores da Internet usam multicast. Dentro de um provedor que garanta, assim por ex, IPTV dentro do escopo de uma empresa pode usar multicasting com seus clientes.

Nível Aplicação

slide38

Streaming de Mídia ao Vivo (2)

Com poucos clientes e áudio, unicast pode ser tolerado.

Se há banda razoável, qualquer um pode montar uma estação de rádio:

Nível Aplicação

slide39

Teleconferência em Tempo Real (1)

Início: voz na rede pública comutada

1999: voz e dados, meio a meio;

2002: dados – uma grandeza a mais que voz.

Então, porque a rede de dados não absorve a rede telefônica? Voz consome pouca banda =>VoIP – Voz sobre IP.

Pehr Anderson, em projeto de aula no curso do MIT criou protótipo de voz sobre a rede de dados, tirou B na matéria mas criou a empresa NBX e em 1999 a vendeu por US$90 milhões.

Teleconferência em T Real acrescenta o requisito latência baixa aos casos anteriores. Buffer de 10s não resolve...

Nível Aplicação

slide40

Teleconferência em Tempo Real (2)

  • Escolhas devem ser feitas para garantir a latência (em muitos casos não resolvem, devido a atrasos de propagação fixo)
  • UDP;
  • Codificadores e Decodificadores rápidos;
  • Mecanismos de QoS na camada de rede:
    • Serviços Diferenciados; pacotes VoIP passam na frente;
    • Aumentar largura de banda: impedir criação de filas.
  • Tamanho de pacotes curtos: Não obstante maior overhead dos cabeçalhos, VoIP usa pacotes curtos.
slide41

Teleconferência em Tempo Real (3)

  • Why real-time data can not use TCP?
  • TCP forces the receiver application to wait for retransmission in case of packet loss, which causes large delays.;
  • TCP cannot support multicast;
  • TCP congestion control mechanisms decreases the congestion window when packet losses are detected ("slow start"). Audio and video, on the other hand, have "natural" rates that cannot be suddenly decreased;
  • TCP headers are larger than a UDP header (40 bytes for TCP compared to 8 bytes for UDP);
  • TCP doesn’t contain the necessary timestamp and encoding information needed by the receiving application;
  • TCP doesn’t allow packet loss. In A/V however loss of 1-20% is tolerable;
entrega de conte do
Entrega de conteúdo
  • A Internet hoje, além de meio de comunicação, é distribuidora de conteúdo, o que traz requisitos específicos:
  • O local ondeestá o conteúdonão é importante (diferente de umachamada de voz);
  • Alguns sites sãoextremamentepopulares: Youtube é responsávelporaté 10% do tráfegoda Internet – precisamontarumarede de distribuição;
  • Além de bandalarga no núcleo e bordas, desenvolverarquiteturasparareduzirosatrasos:
    • CDN – Content Distribution Network: coleçãodistribuída de máquinas de um provedor;
    • P2P – coleção de computadorescompartilharecursos.

Nível Aplicação

redes de entrega de conte do
Redes de Entrega de Conteúdo
  • Sites muito grandes precisam outras técnicas para entregar conteúdo em escala global. Vantagens da hierarquia:
  • A árvore pode ser estendida em largura e profundidade;
  • Consulta feita próxima ao cliente: menor delay, menos congestionamento;
  • Carga total da rede é minimizada;

Nível Aplicação

redirecionamento de dns
Redirecionamento de DNS

Clientequer a páginawww.cdn.com/page.html. Consulta DNS, obtém IP do servidor de nomesdestedomínio (da CDN), quequandoconsultadoinspeciona o IP de quempergunta e devolve naresposta o IP do servidormaispróximo do cliente. Para isto tem mapa de IPs. Podeincorporarpolítica: esteservidor é o maispróximo, masestásobrecarregado, váàquele.

Nível Aplicação

redes peer to peer
Redes Peer-to-peer
  • Saída simples paradistribuirmuitoconteúdo: dápoderaospequenos.
  • 1999: Napster primeiraaplicaçãofechadapelostribunais
  • Hoje: grandetráfegoda Internet.
  • Computadoressão peers (pares) quepodem ser oracliente, oraservidores.
  • Redesformadassãoescaláveispois, emboraestejaentrandomais um cliente, e portantoaumentandoos downloads, tambémestãoaumentandoos uploads.
  • ProtocoloBitTorrent (mais popular de P2P) e algoritmosDHT (Distributed Hash Table) cuidam de descentralizar a pesquisa

Nível Aplicação

bittorrent
BitTorrent

Animação da transferência do arquivo a 7 clientes ligados a um seed.

Nível Aplicação

seguran a de redes
Segurança de Redes

As redes do governo federal são alvos de uma média de 2.100 incidentes por hora,  cerca de 60 são considerados mais sérios. A maioria dos ataques às redes do governo federal está relacionada à desconfiguração, vulnerabilidade de códigos e de servidores, "phishing"(fraude eletrônica para "pescar" dados como senhas) e "malwares“.

Na área de segurança é fundamental desenvolver soluções proprietárias, segundo Otávio Cunha da Silva, coordenador geral do CEPESC (Centro de Pesquisas e Desenvolvimento para a Segurança das Comunicações) da Abin (Agência Brasileira de Inteligência), evitando assim a inserção de backdoors - maneira de ganhar acesso a serviços e sistemas.

Segurança

seguran a de redes1
Segurança de Redes

Os problemas dividem-se nas seguintes areas interligadas:

  • Sigilo;
  • Autenticação;
  • Não-repúdio;
  • Integridade

Segurança

que n vel deve cuidar da seguran a
Que nível deve cuidar da segurança?

Todos os níveis podem contribuir

  • Físico: evitar grampos, ex. manter cabo em tubos com gás com pressão controlada;
  • Enlace: criptografar cada quadro (abrir em cada roteador? ineficiente);
  • Rede: firewalls controlando IPs;
  • Transporte: criptografar conexões fim-a-fim;
  • Aplicação: autenticação de usuário e não-repúdio.

Segurança

slide50

Criptografia (1)

Criptografia: escrita secreta.

Arte historicamente usada por militares, diplomatas, amantes...

Governos adotam seus algoritmos, muitos utilizam o Princípio de Kerckhoff: Todososalgoritmosdevem ser públicos, apenas as chavessãosecretas.

Ao tornar o algoritmo público, inúmeros criptólogos tentam decodificar o algoritmo; se durante cinco anos após sua publicação ninguém conseguiu ele é considerado sólido.

Manter o algoritmo secreto (segurança por obscuridade) não funciona.

Segurança

slide51

Criptografia(2)

A alta administração do governo brasileiro foi apresentada em 14/8/2013, a um novo sistema de proteção de comunicações intragovernamentais – na prática um token com algoritmo de criptografia para garantir a inviolabilidade das trocas de informações. A ferramenta funciona, por exemplo, para o envio de e-mails entre os ministros de Estado.

Segundo o diretor do Departamento de Segurança da Informação e Comunicações da Presidência da República: “...para proteger informações precisamos de criptografia e com algoritmo do Estado. No caso, dois algoritmos feitos em parceria com o Cepesc da Abin que já têm 12 ou 13 anos de uso, plenamente seguros, nunca quebrados.”

Segurança

slide52

Introdução à Criptografia

The encryption model (for a symmetric-key cipher).

Segurança

slide53

Blocos de Cifras

  • Os métodos usam substituição ou transposição.
  • Substituição: cada letra ou grupo de letras é substituído por outra letra ou grupo de letras. Problema: ataques de dicionário.
  • Transposição: reordenam as letras.
  • Blocos de Cifras: Obtém n bits de texto simples como entrada e o transformam, usando a chave, em um bloco de n bits de texto cifrado.

Segurança

slide54

DES- Data Encryption Standard

  • Padrãoadotadopelogovernoamericanoem 1977 (até ~1997) (a) General outline.(b) Detail of one iteration. The circled + means exclusive OR.

Segurança

triple des
Triple DES
  • Em 1979, verificou-se que a chave do DES era pequena. Para resolver este problema criou o 3DES com 3 estágios e duas chaves:

(a) Triple encryption using DES. (b) Decryption.

Se k1=k2, o DES de única chave é compatível com o 3-DES

Segurança

aes advanced encryption standard
AES - Advanced Encryption Standard

O NIST (NationalInstituteof Standards andTechnology) decidiu que o governo precisava de novo algoritmo. Em janeiro de 1997 patrocinou uma competição mundial com regras previamente definidas, como o tamanho da chave suportado: 128, 192 e 256 bits.

Em 2001 o NIST anunciou o algoritmo selecionado denominado Rijndael (Rijmen e Daemen – belgas) que foi adotado pelo governo americano; dominante no mundo.

Uma boa implementação por software em máquina de 2Ghz deve ser capaz de alcançar uma taxa de criptografia de 700Mbps, o suficiente para codificar mais de cem vídeos de MPEG-2 em tempo real. Em hardware é mais rápido ainda.

Segurança

modos de cifra
Modos de cifra
  • Algumaspropriedades das cifras de substituiçãomonoalfabéticapodem ser usadasparaanularparcialmente a cifra.
  • No exemplo, o conteúdo do arquivoestátodocriptografado, porém é possível inverter campossemnecessáriamenteconhecer o conteúdo.

Segurança

cipher block chaining mode
Cipher Block Chaining Mode
  • Cipher block chaining. (a) Encryption. (b) Decryption.

Segurança

outras cifras
Outrascifras
  • Some common symmetric-key cryptographic algorithms.

Segurança

algoritmos de chave p blica 1
Algoritmos de ChavePública - 1

O elofraco do sistema de chavesimétrica é a distribuiçãodachave: ambos osladosdevempossuir a chavesecretacompartilhada

.

CriadoporDiffie e Hellman em 1976, novo sistema de criptografia tem 3 requisitos:

  • D(E(P))=P
  • É muitodifícildeduzir D a partir de E
  • E nãopode ser decifradoporataque de texto simples escolhido.

(Se intrusosexperimentam E atécansar, quebram e decifram D a partir de E...)

Segurança

algoritmos de chave p blica 2
Algoritmos de ChavePública - 2

Neste novo sistemaháumachaveparacriptografia e outraparadescriptografia. A chave de criptografia é pública, e a outra é privada.

(O termochavesecreta é maisutilizadoparacriptografiasimétrica)

Alice publicaEAemsua home page. MantémDAsecreto.

Bob publicaEBemsua home page. MantémDBsecreto.

Quando Alice quermandarmensagempara Bob, cifra a mensagemusandoEB.

Como somente Bob tem DBsóelepodedecifrar a mensagem.

Segurança

slide62
RSA

Descobertoporpesquisadores do MIT :Rivest, Shamir, Adleman. A principal desvantagem é exigirchaves de pelomenos 1024 bits paramanter um bomnível de segurança, o que o torna lento.

RSA é lento paracodificargrandes volumes de dados, portanto é utilizadoparadistribuição de chavesquesãoempregadasemalgoritmosmaisrápidoscomo AES

Segurança

digital signatures
Digital Signatures

Assinaturasvisamque:

  • o receptor verifique a identidade do transmissor,
  • o transmissornãopossarepudiar a mensagem,
  • o receptor nãotenhapossibilidade de forjarelemesmo a mensagem.

Háváriasestratégias:

    • Assinaturas de chavesimétrica
    • Assinaturas de chavepública
    • Sumário de Mensagens

Segurança

assinaturas de chave sim trica
Assinaturas de ChaveSimétrica
  • Digital signatures with Big Brother.

E se Alice negar que enviou uma mensagem?

E se Trudy interceptar e repetir a mensagem? t...

Qual o problema estrutural deste esquema?

Segurança

slide65

Assinaturas de ChavePública

Assume-se que D(E(P)) = P and E(D(P)) = P

Digital signatures using public-key cryptography.

E se Alice negar que enviou uma mensagem?

Ela poderia espertamente fazer uma declaração que foi invadida e sua chave roubada...

Segurança

fun o hash
Função Hash

Utilizadaemesquema de autenticaçãoquenãoexigecriptografiadamensageminteira (nãosigilo). Utilizafunção de hash unidirecional, representadapor MD (Message Digest), sumário de mensagem.

Propriedadesimportantes:

  • Se P for fornecido, o cálculo de MD(P) serámuitofácil;
  • Se MD(P) for fornecido, seráefetivamenteimpossívelencontrar P.
  • Dado P, ninguémpodeencontrar P’ talque MD(P’) = MD(P).
  • Umamudançanaentrada de atémesmo 1 bit produzumasaídamuitodiferente.

Segurança

message digests
Message Digests
  • Digital signatures using message digests.

O algoritmo SHA-1 e SHA-2 são os mais utilizados. O algoritmo MD5 muito popular não é mais considerado seguro, pois demonstrou-se que pode se obter P´ tal que MD(P)=MD(P´)

Segurança

sha 1
SHA-1
  • Use of SHA-1 and RSA for signing nonsecret messages.

Para verificar a assinatura Bob deve:

    • Aplicar SHA-1 sobre M recebido => Hcalculado;
    • Aplicar EA em DA(H) recebido => Hrecebido
    • Comparar Hcalculado com Hrecebido.

Segurança

gerenciamento de chaves p blicas 1
Gerenciamento de Chaves Públicas (1)

Um modo de Trudy subverter a criptografia de chavepública.

Segurança

gerenciamento de chaves p blicas 2
Gerenciamento de Chaves Públicas (2)

Quetal um centro de distribuição de chavepública, 24 horasdisponívelfornecendochavespordemanda?

Problema de escalabilidade.

A solução pensou em entidades certificadores, ou CA (CertificationAuthority) que não precisam estar online, mas certifica as chaves pertencentes a pessoas ou organizações.

A CA emite certificados => vincula chave pública a nome de protagonista.

Se no exemplo anterior Trudy inserir seu certificado, Alice pode conferir e verificar que não está falando com Bob.

Segurança

certificado
Certificado
  • A possible certificate and its signed hash.
  • O que acontece se Trudy pegar o seu certificado e alterar os campos do protagonista para apontar para Bob?
  • O certificado pode vincular a chave a um atributo, ex: proprietário maior de 18 anos.
  • Definiu-se um padrão para certificados, o X.509.

Segurança

infraestrutura de chave p blica 1
Infraestrutura de ChavePública (1)
  • Quetalumaúnica CA emitircertificadosparatodo o mundo? Escalabilidade…
  • Que tal uma CA central delegar autoridade a várias CAs no mundo que usam sua chave? Pontos de falha...
  • Que tal uma hierarquia, cada CA regional com sua chave, mas certificadas por uma entidade central mundial? Problema do BigBrother de novo...

Soluçao: Infraestrutura de Chave Pública => hierarquia a partir de um ponto, âncora de confiança. Existem várias raízes o que evita uma única autoridade confiável no mundo. Navegadores modernos são previamente carregados com chaves públicas de mais de 100 raízes.

Segurança

infraestrutura de chave p blica 2
Infraestrutura de ChavePública (2)
  • (a) A hierarchical PKI. (b) A chain of certificates.

Segurança

revoga o de certificados
Revogação de Certificados

Certificadospodem ser revogados, poralgumabuso, ou se a chavefoiexposta, ouaté a chaveda CA foiexposta, ou o prazo de validadeexpirou.

A CA deve emitir periodicamente uma lista dos certificados revogados, a CRL (CertificateRevocationList), com os números dos revogados.

Problema: Como saber se o certificado que você está conferindo não foi revogado? Consultar a CRL, que fica na CA ? Ou guardar as CRLs nos diretórios onde ficam os certificados, pois a CRL é assinada e não pode ser adulterada...

Segurança

ipsec
IPSec

Havia uma batalha sobre onde deveria acontecer a criptografia, resultou no projeto IPSec com vários serviços à escolha dos usuários. Usa chave simétrica pelo desempenho.

Usa um tipo de conexão onde a chave é válida, chamada de SA SecurityAssociation onde trafega um identificador de segurança desta conexão.

Há um arcabouço para o estabelecimento de chaves: ISAKMP – Internet SecurityAssociationandKey Management Protocol. RFC 2408: “ISAKMP is not bound to any specific cryptographic algorithm, key generation technique, or security mechanism”. Flexívelparaacomodardiversassituações.

Segurança

pol tica de seguran a
Política de Segurança
  • Uma política de segurança é um conjunto de regras e práticas que regulam como uma organização gerencia, protege e distribui suas informações e recursos. A implementação de uma política de segurança baseia-se na aplicação de regras que limitam o acesso às informações e recursos de uma determinada organização.
  • Essa política define o que é, e o que não é permitido em termos de segurança, durante a operação e acesso de um sistema.

Segurança

firewall
Firewall

Em edifícios, os firewalls servem para impedir que o fogo se propague de uma parte do edifício para outra. Uma Internet firewall serve um fim semelhante, isto é, impede que os perigos da Internet se propaguem para a rede local da instituição

Firewall é o nome dado ao dispositivo de rede que tem por função regular o tráfego de rede entre redes distintas,

impedir a transmissão de dados nocivos ou não autorizado de uma rede a outra.

Devem inspecionar o tráfego de acordo com a política de segurança estabelecida.

Segurança

firewall 2
Firewall (2)

Na prática um firewall é mais parecida com o fosso e a ponte levadiça de um castelo medieval, servindo vários fins:

  • obriga a que todas as entradas se efetuem via um ponto cuidadosamente controlado e monitorado;
  • impede os atacantes de se aproximarem das defesas internas;
  • obriga a que todas as saídas se efetuem via um ponto cuidadosamente controlado e monitorado.

Segurança

firewall 3
Firewall (3)

Configuraçãoonde o Firewall protege a redeinterna

Segurança

seguran a em redes sem fio
SegurançaemRedessemFio

Potencialmentemaisperigosasque as redes com fio.

Padrão 802.11i, conhecido como WPA2, utiliza o AES como algoritmo de criptografia.

Cenários possíveis:

  • Ambiente doméstico: cada usuário entra com a senha conhecida, através da qual se derivam chaves de sessão.
  • Ambiente corporativo: há um servidor de autenticação e um protocolo que informa como o cliente e servidor interagem (EAP – Extensible Authentication Protocol)

Segurança

ssl 1
SSL (1)

Secure Sockets Layer. Constróiconexãosegura entre doissoquetes, incluindo:

  • Negociação de parâmetros entre cliente e servidor;
  • Autenticação mútua;
  • Comunicação secreta;
  • Proteção da Integridade.

Posicionamentodo SSL napilha de protocolos.O chamadoHTTPS é oHTTP sobre SSL

Segurança

ssl 2
SSL (2)

Se o usuário não tem certificado, pode usar senha para se autenticar (fora do escopo do SSL).

Admite vários algoritmos de criptografia, dá preferência aos mais rápidos (não AES) como RC4 ou 3DES e MD5.

A padronização do SSL pelo IETF resultou no TLS (TransportLayerSecurity) que prefere o AES, e não interopera com o SSL. A maioria dos navegadores implementa os dois.

Segurança

quest es sociais
QuestõesSociais

A Internet e suatecnologia de segurança é umaáreapara a qualconvergemquestõessociais e a políticapública.

Questõesimportantes: Atéqueponto a privacidade é um direito? Até que ponto anonimato é benéfico?

Alice codifica sua mensagem com E3, depois E2, finalmente E1. Em E1 se retira o primeiro cabeçalho e encaminha sem deixar rastros. Assim sucessivamente os respostadores no meio do caminho.

Segurança
