Presentation Transcript
slide1

RANCANG BANGUN PENGONTROL MODUL GSM SIM300C BERBASIS MIKROKONTROLER PIC 18F452

Sidang TA:

Disusun Oleh:

Lin Prasetyani

09224729

Teknik Elektronika

Dibimbing Oleh:

Ir.Surya Alimsyah,MT

INSTITUT SAINS DAN TEKNOLOGI NASIONAL

FAKULTAS TEKNOLOGI INDUSTRI

PROGRAM STUDI ELEKTRO

JAKARTA

2011

Jakarta,26 Juni 2011

slide2

LATAR BELAKANG

PERUMUSAN MASALAH

  • Perkembangan komunikasi GSM
  • Penggunaan modul GSM SIM300C
  • Pengontrolan oleh mikrokontroler PIC 18F452
  • Bagaimana merancang dan membuat design elektrik pengontrol modul GSM SIM 300C
  • Bagaimana memprogram mikrokontroller PIC 18F452 agar dapat berkomunikasi dengan modul GSM
  • Bagaimana merancang pengontrol yang mampu mengendalikan On-Off output relay
  • Bagaimana melakukan pengecekan terhadap kondisi output relay

1

1

slide3

PEMBATASAN MASALAH

  • Komunikasi GSM berbasis SMS
  • Menggunakan pengontrol mikrokontroler PIC 18F452
  • Pemrograman yang dilakukan menggunakan bahasa basic
  • Menggunakan Microcode Studio Plus (MCSP)
  • Data yang digunakan adalah data digital,
  • Lebar data kurang dari sama dengan 8 bit.

KONSEP

RANCANGAN

REALISASI RANCANG BANGUN

2

slide4

KONSEP

  • Basis kontrol : Mikrokontroler
  • Kontrol penerima : Modul GSM SIM300C
  • Kontrol pengirim : Handphone dengan sarana SMS
  • Output : Peralatan rumah tangga, elektronika, manufaktur

3

slide5

RANCANGAN

  • Mikrokontroler
  • Perangkat GSM SIM 300C
  • Perangkat GSM pengguna (handphone)
  • Output

4

slide6

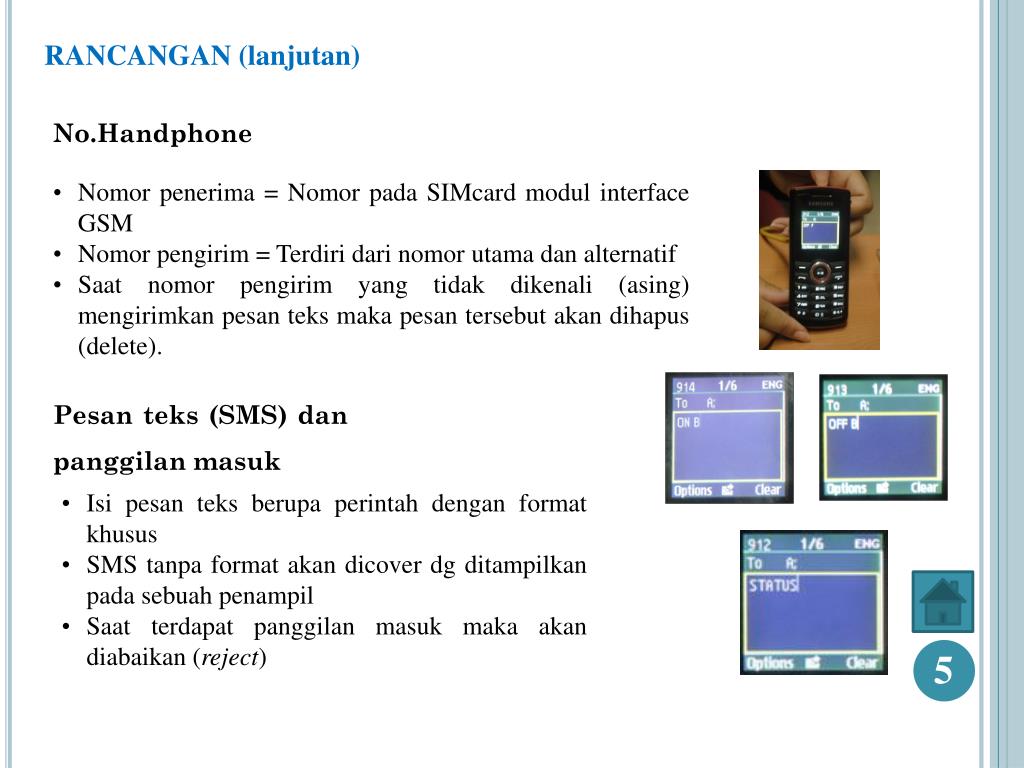

RANCANGAN (lanjutan)

No.Handphone

  • Nomor penerima = Nomor pada SIMcard modul interface GSM
  • Nomor pengirim = Terdiri dari nomor utama dan alternatif
  • Saat nomor pengirim yang tidak dikenali (asing) mengirimkan pesan teks maka pesan tersebut akan dihapus (delete).

Pesan teks (SMS) dan panggilan masuk

  • Isi pesan teks berupa perintah dengan format khusus
  • SMS tanpa format akan dicover dg ditampilkan pada sebuah penampil
  • Saat terdapat panggilan masuk maka akan diabaikan (reject)

5

slide7

REALISASI RANCANG BANGUN

  • Realisasi dari rancangan – rancangan diatas akan dilakukan melalui dua tahap yaitu:
        • Realisasi rangkaian elektrik

2. Realisasi program

  • Realisasi rangkaian elektrik:

Membuatbagian – bagianmodulpengontrol GSM SIM300C

  • Mengaturkomunikasiantarbagian - bagiannya

6

slide8

REALISASI RANCANG BANGUN : 1. (a) Realisasi rangkaian elektrik

Bagian – bagian modul pengontrol GSM:

CPU

Modul GSM dan interfacenya

Modul I/O

Power supply

POWER SUPPLAY DC 9 V

7

slide11

PENGUJIAN

  • Pengujian AT command menggunakan softwareserial communicator
  • Pengujian terhadap input SMS, panggilan masuk dan penghapusan SMS

Hasil Pengujian:

  • AT command dapat direspon oleh modul GSM SIM300C
  • Data yang diproses adalah perintah SMS dari nomor yang dikenal dengan format khusus
  • SMS dengan format bebas akan ditampilkan pada LCD
  • SMS yang telah dieksekusi dan SMS dari nomor asing akan dihapus
  • Panggilan masuk tidak menghalangi jalannya proses eksekusi SMS

10

slide12

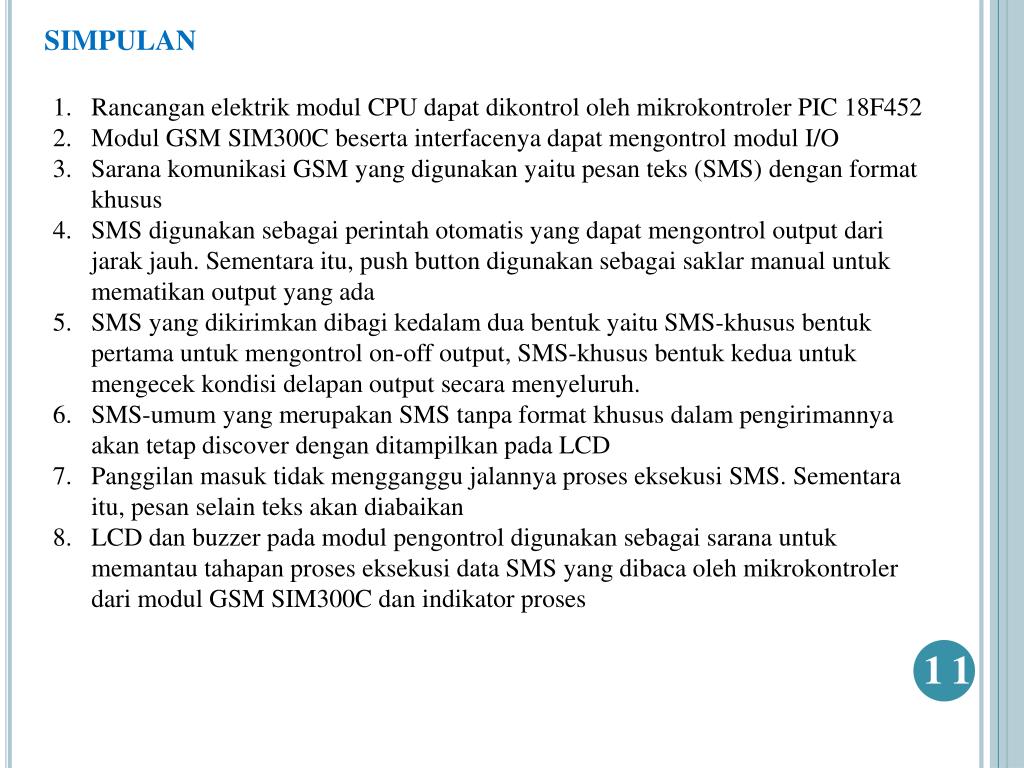

SIMPULAN

  • Rancangan elektrik modul CPU dapat dikontrol oleh mikrokontroler PIC 18F452
  • Modul GSM SIM300C beserta interfacenya dapat mengontrol modul I/O
  • Sarana komunikasi GSM yang digunakan yaitu pesan teks (SMS) dengan format khusus
  • SMS digunakan sebagai perintah otomatis yang dapat mengontrol output dari jarak jauh. Sementara itu, push button digunakan sebagai saklar manual untuk mematikan output yang ada
  • SMS yang dikirimkan dibagi kedalam dua bentuk yaitu SMS-khusus bentuk pertama untuk mengontrol on-off output, SMS-khusus bentuk kedua untuk mengecek kondisi delapan output secara menyeluruh.
  • SMS-umum yang merupakan SMS tanpa format khusus dalam pengirimannya akan tetap discover dengan ditampilkan pada LCD
  • Panggilan masuk tidak mengganggu jalannya proses eksekusi SMS. Sementara itu, pesan selain teks akan diabaikan
  • LCD dan buzzer pada modul pengontrol digunakan sebagai sarana untuk memantau tahapan proses eksekusi data SMS yang dibaca oleh mikrokontroler dari modul GSM SIM300C dan indikator proses

11
