deckblatt

TOP-OEL Feinstfilter

Deckblatt

Technischer Vortrag über TOP-OEL Feinstfilter

Dipl Ing. (FH) Neffgen GmbH;

56070 Koblenz

Tel.:+49/261/800393; FAX.:+49/261/800395

Das Beste für den Motor

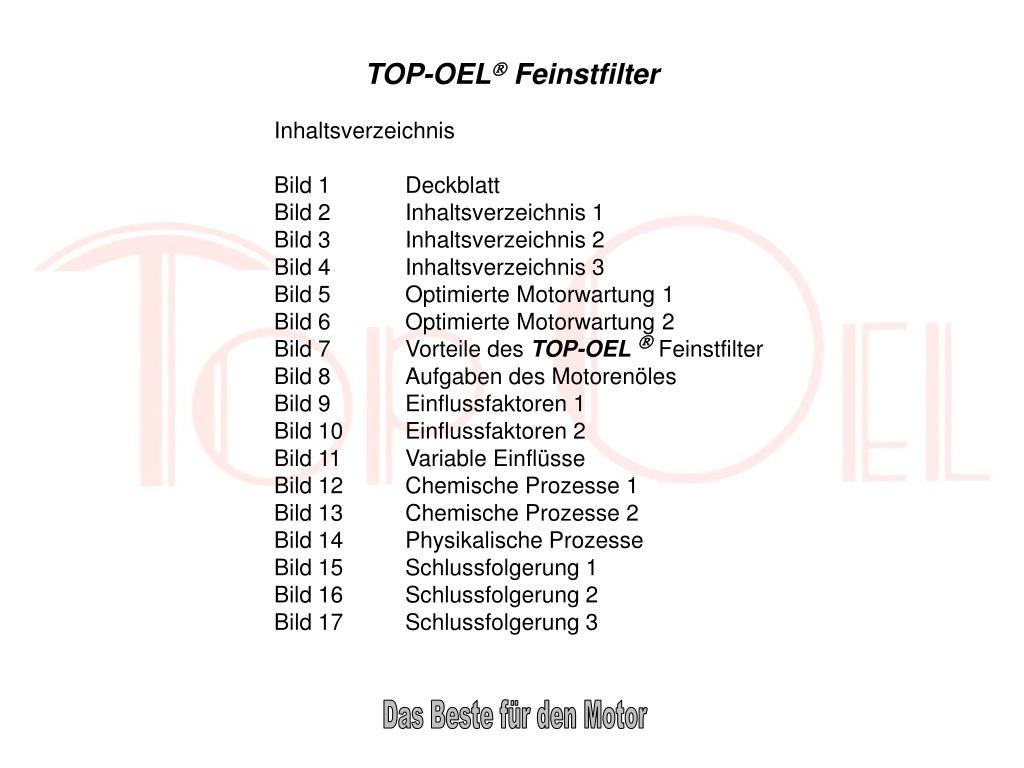

slide2

TOP-OEL Feinstfilter

Inhaltsverzeichnis

Bild 1 Deckblatt

Bild 2 Inhaltsverzeichnis 1

Bild 3 Inhaltsverzeichnis 2

Bild 4 Inhaltsverzeichnis 3

Bild 5 Optimierte Motorwartung 1

Bild 6 Optimierte Motorwartung 2

Bild 7 Vorteile des TOP-OEL Feinstfilter

Bild 8 Aufgaben des Motorenöles

Bild 9 Einflussfaktoren 1

Bild 10 Einflussfaktoren 2

Bild 11 Variable Einflüsse

Bild 12 Chemische Prozesse 1

Bild 13 Chemische Prozesse 2

Bild 14 Physikalische Prozesse

Bild 15 Schlussfolgerung 1

Bild 16 Schlussfolgerung 2

Bild 17 Schlussfolgerung 3

Das Beste für den Motor

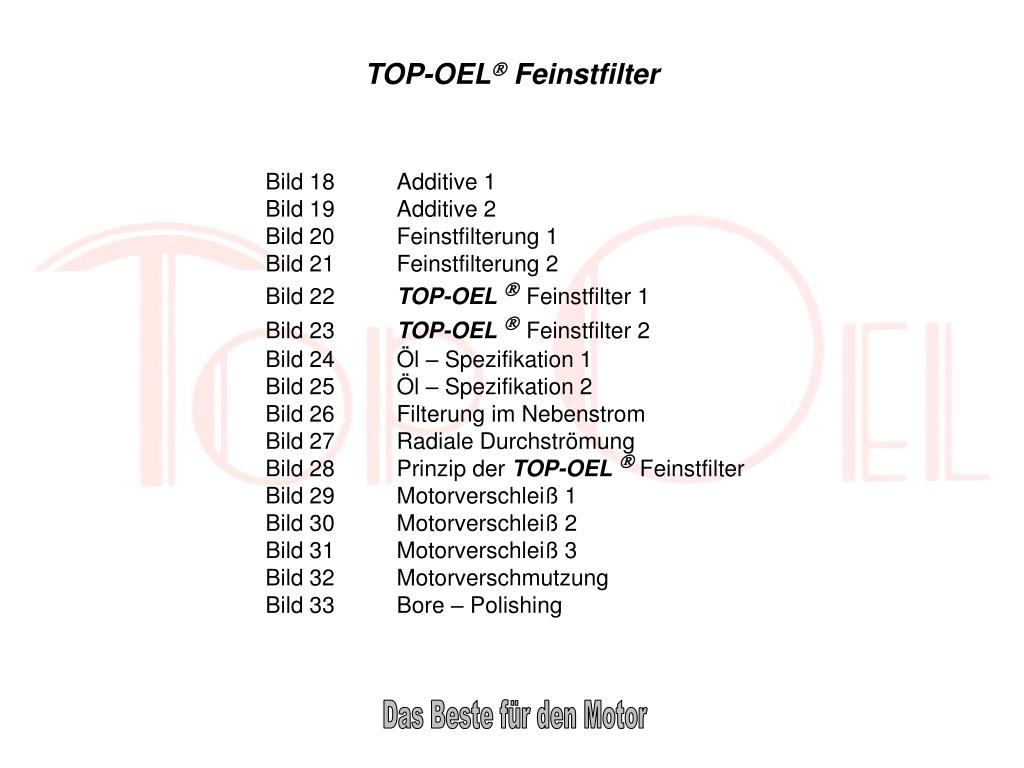

slide3

TOP-OEL Feinstfilter

Bild 18 Additive 1

Bild 19 Additive 2

Bild 20 Feinstfilterung 1

Bild 21 Feinstfilterung 2

Bild 22 TOP-OEL Feinstfilter 1

Bild 23 TOP-OEL Feinstfilter 2

Bild 24 Öl – Spezifikation 1

Bild 25 Öl – Spezifikation 2

Bild 26 Filterung im Nebenstrom

Bild 27 Radiale Durchströmung

Bild 28 Prinzip der TOP-OEL  Feinstfilter

Bild 29 Motorverschleiß 1

Bild 30 Motorverschleiß 2

Bild 31 Motorverschleiß 3

Bild 32 Motorverschmutzung

Bild 33 Bore – Polishing

Das Beste für den Motor

slide4

TOP-OEL Feinstfilter

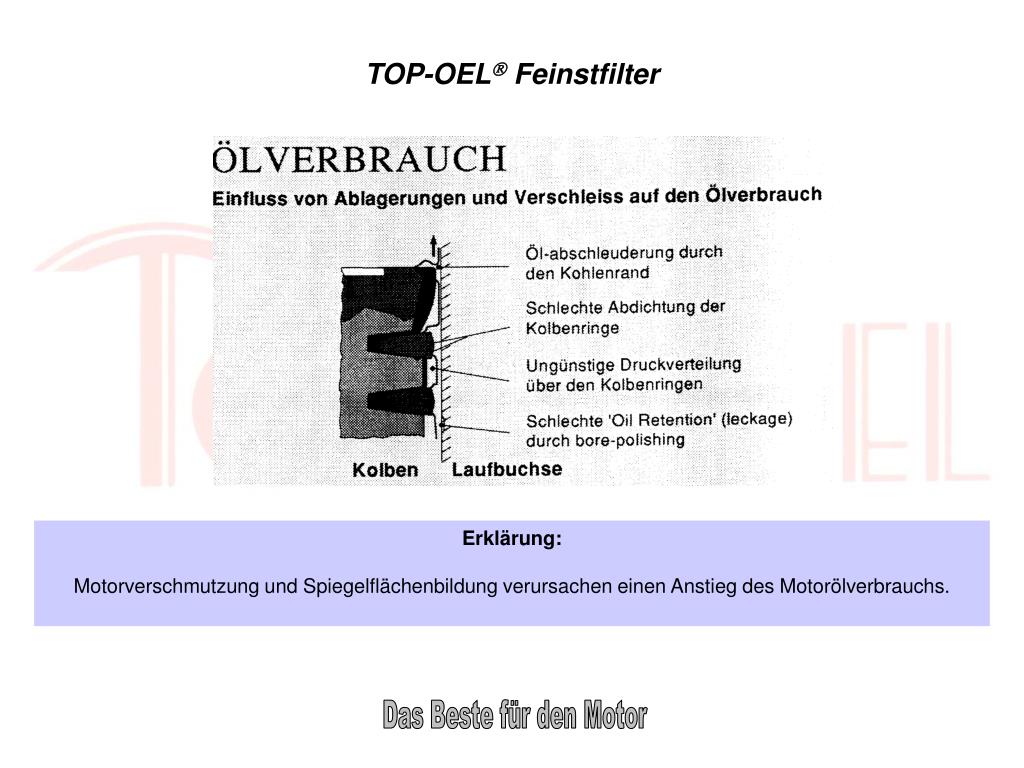

Bild 34 Ölverbrauch

Bild 35 Auswirkung der TOP-OEL Filter (1)

Bild 36 Auswirkung der TOP-OEL Filter (2)

Bild 37 Auswirkung der TOP-OEL Filter (3)

Bild 38 Auswirkung der TOP-OEL Filter (4)

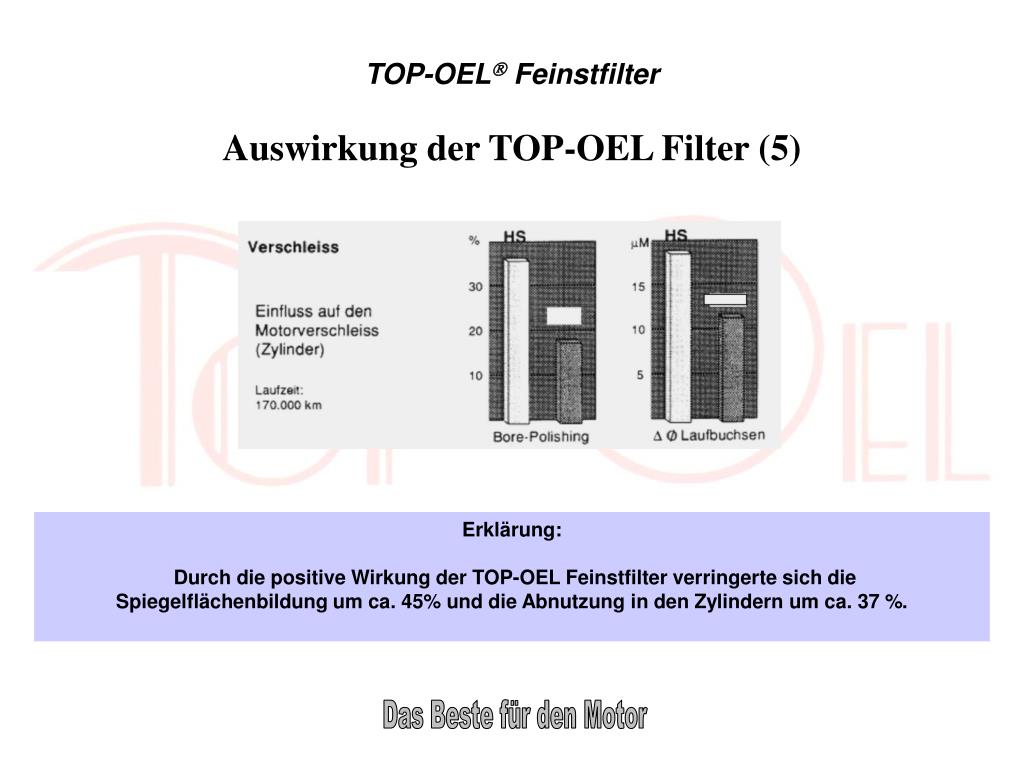

Bild 39 Auswirkung der TOP-OEL Filter (5)

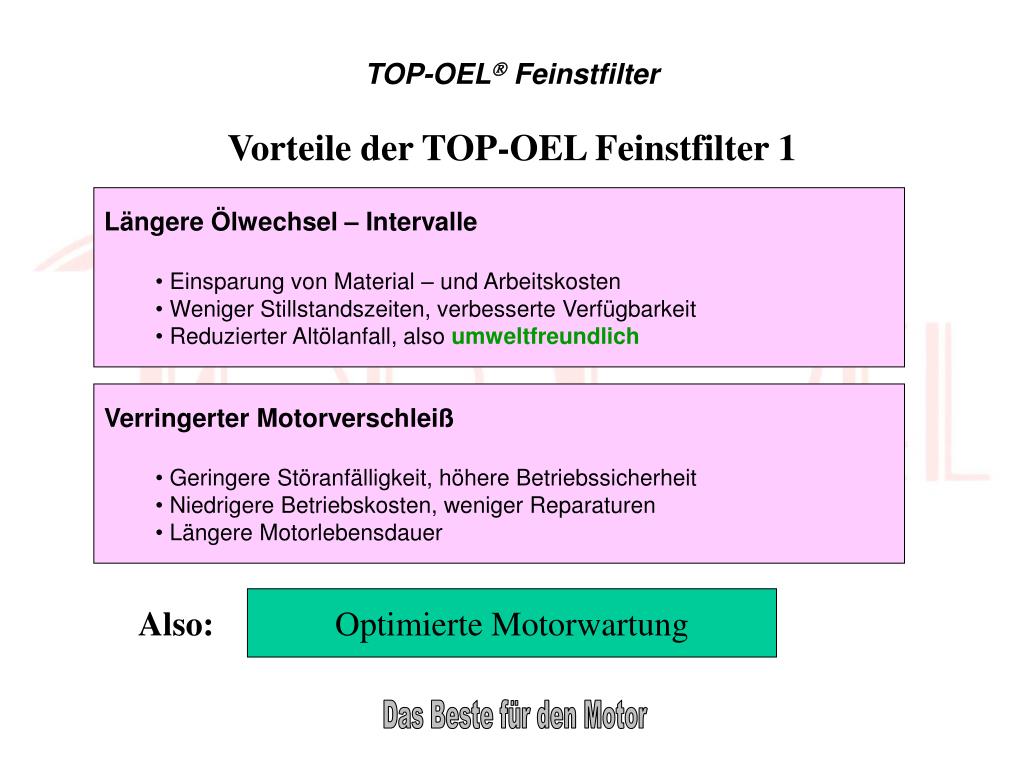

Bild 40 Vorteile der TOP-OEL Feinstfilter 1

Bild 41 Vorteile der TOP-OEL Feinstfilter 2

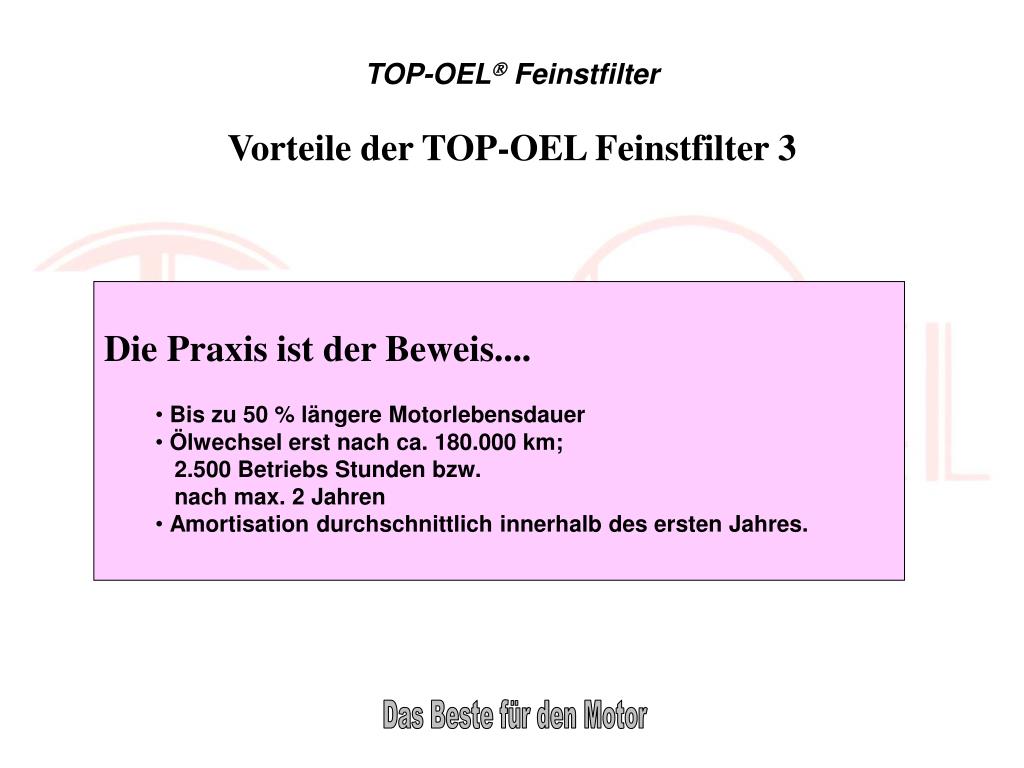

Bild 42 Vorteile der TOP-OEL Feinstfilter 3

Bild 43 Schlussbild

Das Beste für den Motor

slide5

TOP-OEL Feinstfilter

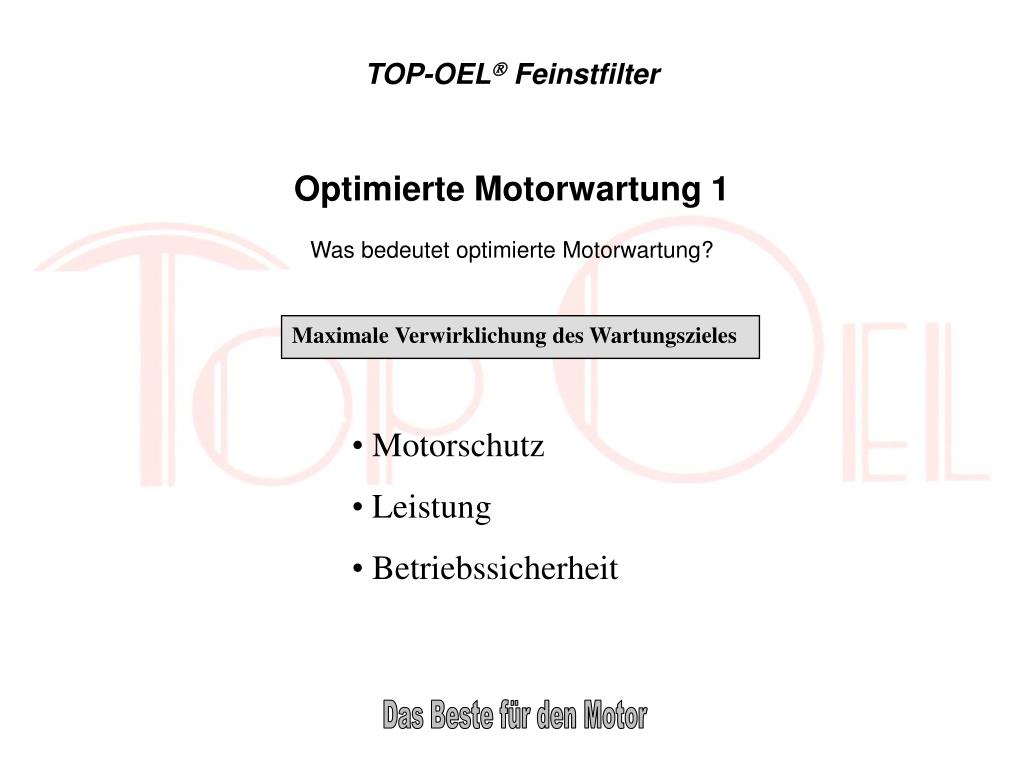

Optimierte Motorwartung 1

Was bedeutet optimierte Motorwartung?

Maximale Verwirklichung des Wartungszieles

  • Motorschutz
  • Leistung
  • Betriebssicherheit

Das Beste für den Motor

slide6

TOP-OEL Feinstfilter

Optimierte Motorwartung 2

Bei gleichzeitig minimiertem Einsatz von

  • Material
  • Arbeitszeit
  • Stillstandzeit

Das Beste für den Motor

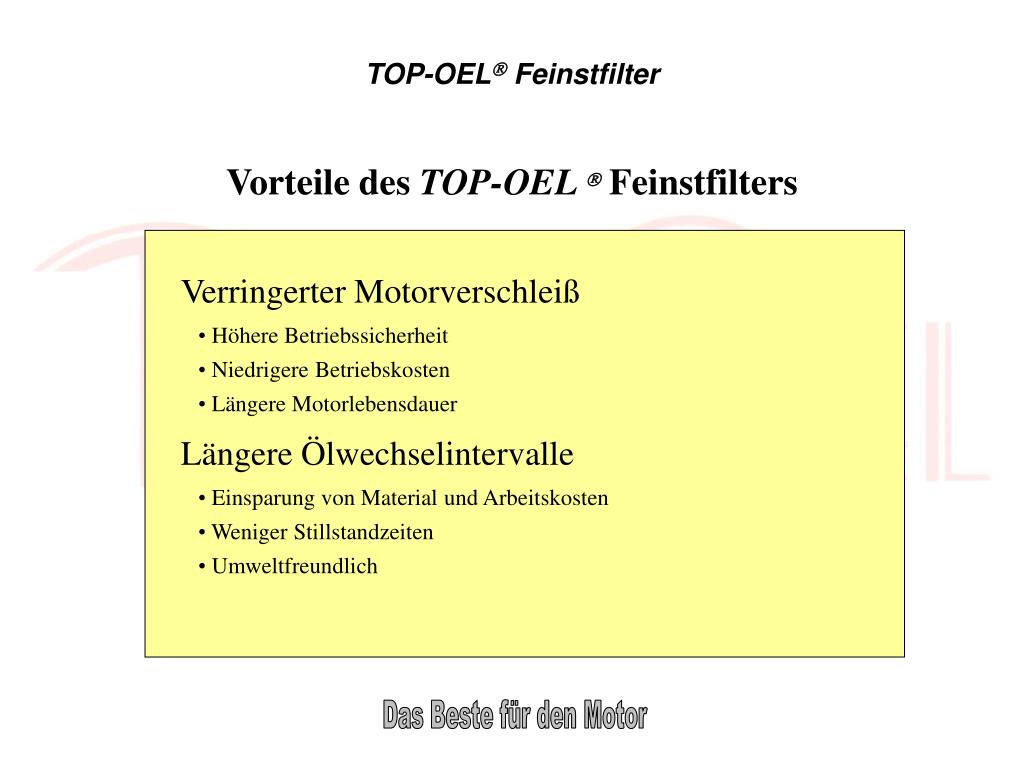

slide7

TOP-OEL Feinstfilter

Vorteile des TOP-OEL Feinstfilters

Verringerter Motorverschleiß

  • Höhere Betriebssicherheit
  • Niedrigere Betriebskosten
  • Längere Motorlebensdauer

Längere Ölwechselintervalle

  • Einsparung von Material und Arbeitskosten
  • Weniger Stillstandzeiten
  • Umweltfreundlich

Das Beste für den Motor

slide8

TOP-OEL Feinstfilter

Aufgaben des Motorenöles

Welche Aufgaben hat das Motorenöl zu erfüllen

Ölzustand

* Schmierung

* Kühlung

* Reinigung

* Abdichtung

Erklärung:

Damit das Motorenöl seine Aufgaben voll und ganz erfüllen kann, muss es die oben angeführten Punkte gewährleisten.

Zusätzlich müssen auch die vom Motorenhersteller geforderten Spezifikationsgrenzen eingehalten werden.

Das Beste für den Motor

slide9

TOP-OEL Feinstfilter

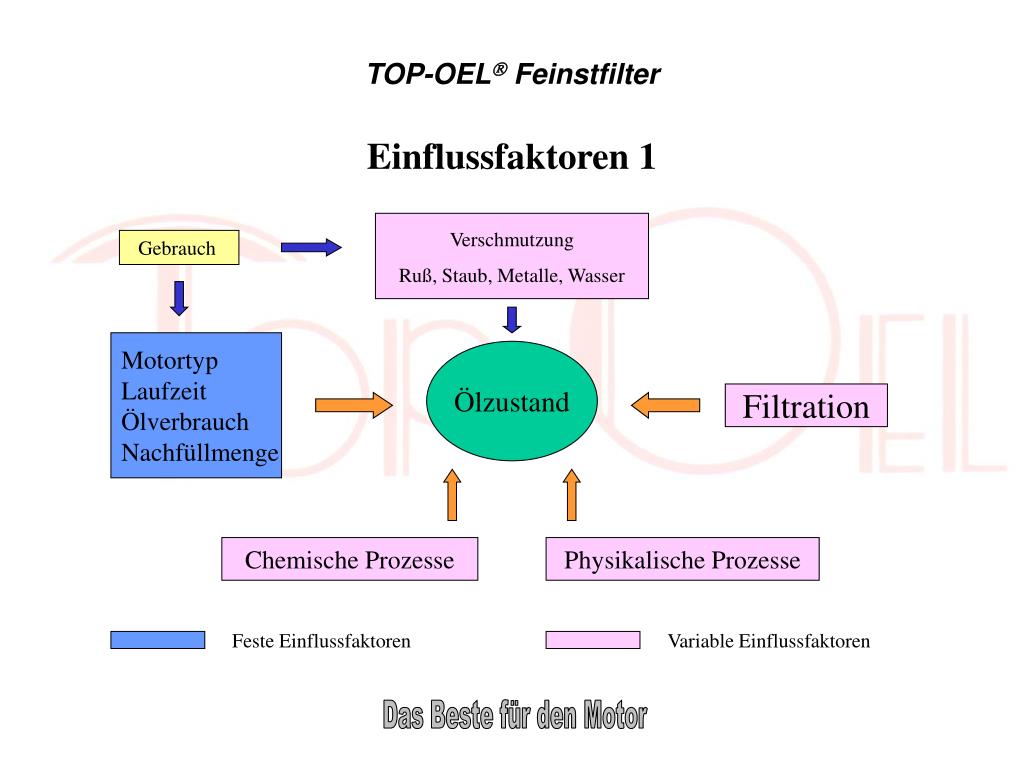

Einflussfaktoren 1

Verschmutzung

Ruß, Staub, Metalle, Wasser

Gebrauch

Motortyp

Laufzeit

Ölverbrauch

Nachfüllmenge

Ölzustand

Filtration

Chemische Prozesse

Physikalische Prozesse

Feste Einflussfaktoren

Variable Einflussfaktoren

Das Beste für den Motor

slide10

TOP-OEL Feinstfilter

Einflussfaktoren 2

Im Betrieb wird das Motorenöl sowohl festen, als auch variablen Faktoren unterworfen, welche den Zustand des Öles beeinflussen bzw. verändern.

Die festen Einflussfaktoren sind unveränderlich und werkseitig vorgegeben, die Variablen können durch technische Maßnahmen beeinflusst werden.

Das Beste für den Motor

slide11

TOP-OEL Feinstfilter

Variable Einflüsse

Negativ

Positiv

Verschmutzung

Ölzustand

Filtration

Chemisch

Physikalisch

Erklärung:

Die variablen Einflussfaktoren führen überwiegend zu einer fortschreitenden Verschlechterung des Ölzustandes.

Zum besseren Verständnis bedürfen die chemischen und physikalischen Prozesse eine nähere Erklärung

Das Beste für den Motor

chemische prozesse 1

TOP-OEL Feinstfilter

Chemische Prozesse 1

Oxydation Temperatur

Katalysatoren

Kettenreaktion

Versauerung Oxydationsprodukte

Wasser

Schwefelhaltige Säure

Hauptursache: Verschmutzung mit Eisen

Kupfer und Wasser

Das Beste für den Motor

slide13

TOP-OEL Feinstfilter

Chemische Prozesse 2

Die chemischen Prozesse lassen sich untergliedern in Oxidation und Versauerung

·Oxidation Die hohen Temperaturen bewirken die Aufnahme von

Sauerstoff und Bildung von Oxidation. Die in das Öl

gelangenden Eisen (Fe) und Kupferteilchen (Cu)

wirken gleichzeitig als Oxidations-Katalysator und

Beschleunigen die Oxidation zu einer aufsteigenden

Kettenreaktion. Hierdurch erhöht sich die Viskosität des

Öles und es entstehen sauere Oxidationsprodukte.

·Versauerung Diese wird sowohl von den sauren Oxidationsprodukten

als auch von den Schwefelwasserstoff Verbindungen bis

hin zu schwefligen Säure, als Verbindung von Wasser

mit Schwefelrückständen aus der Kraftstoffverbrennung,

gebildet.

Der Hauptgrund für die chemischen Prozesse im Öl ist die Verschmutzung des Öles mit Abriebpartikeln von Eisen, Kupfer und Wasser.

Das Beste für den Motor

slide14

TOP-OEL Feinstfilter

Physikalische Prozesse

Ruß, Staub

Fe, Cu

Konzentration der

Verschmutzung

Ruß, Staub

Anstieg der Viskosität

Hauptursache: Verschmutzung durch Ruß, Staub

und Oxydationsprodukte

Erklärung:

Die physikalischen Prozesse führen zur Erhöhung der Viskosität des Öles (Eindickung).

Der Hauptgrund ist also wieder die Verschmutzung des Öles, mit Ruß, Staub und Oxidationsprodukten.

Das Beste für den Motor

slide15

TOP-OEL Feinstfilter

Schlussfolgerung 1

Die Verschlechterung des Ölzustandes ist

direkt und indirekt auf die Verschmutzung

des Öles zurückzuführen!

(negative Einflussfaktoren)

Hierzu werden verschiedene Lösungsansätze angeboten:

Das Beste für den Motor

slide16

TOP-OEL Feinstfilter

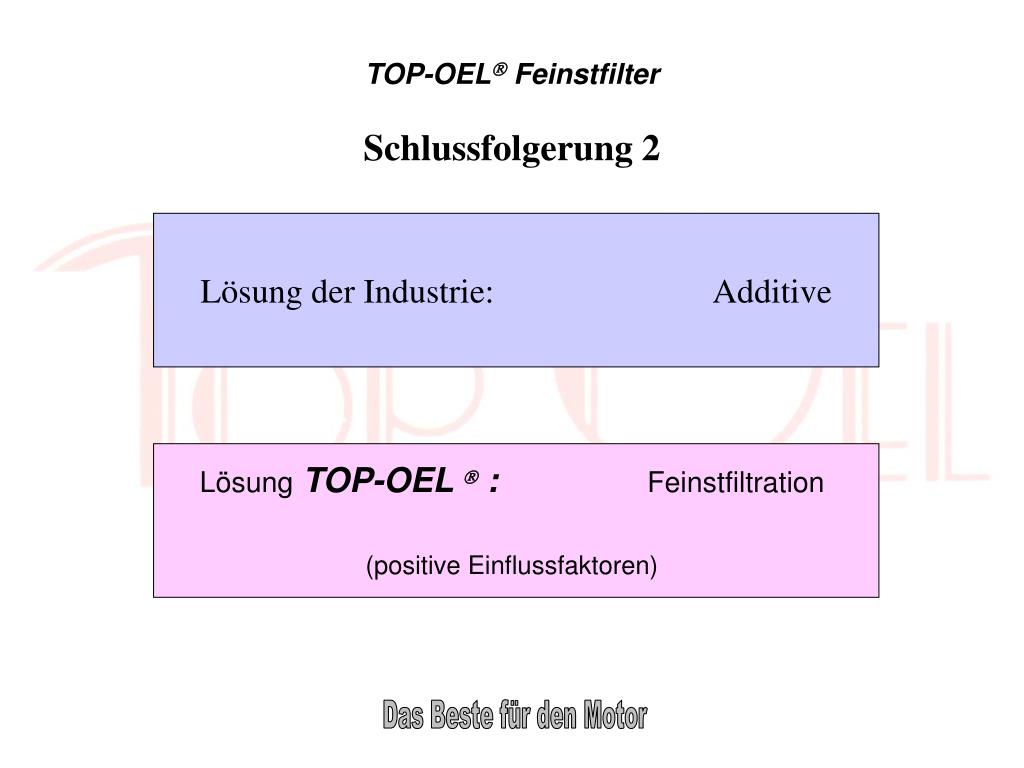

Schlussfolgerung 2

Lösung der Industrie: Additive

LösungTOP-OEL  : Feinstfiltration

(positive Einflussfaktoren)

Das Beste für den Motor

slide17

TOP-OEL Feinstfilter

Schlussfolgerung 3

Erklärung:

Die negativen variablen Einflussfaktoren auf den Ölzustand (Verschmutzung, chemische und physikalische Prozesse) werden alle, direkt, oder indirekt, durch die Verschmutzung im Öl hervorgerufen.

Die Ölindustrie setzt dem Öl bis zu 50Volumen Prozent Additive zu, um die negativen Prozesse zu verlangsamen.

TOP-OEL setzt zur Lösung des Problems die einzige richtige umweltfreundliche Maßnahme ein, die in der Lage ist, fortwährend den Schmutz aus dem Öl zu entfernen: Die Feinstfiltration

Das Beste für den Motor

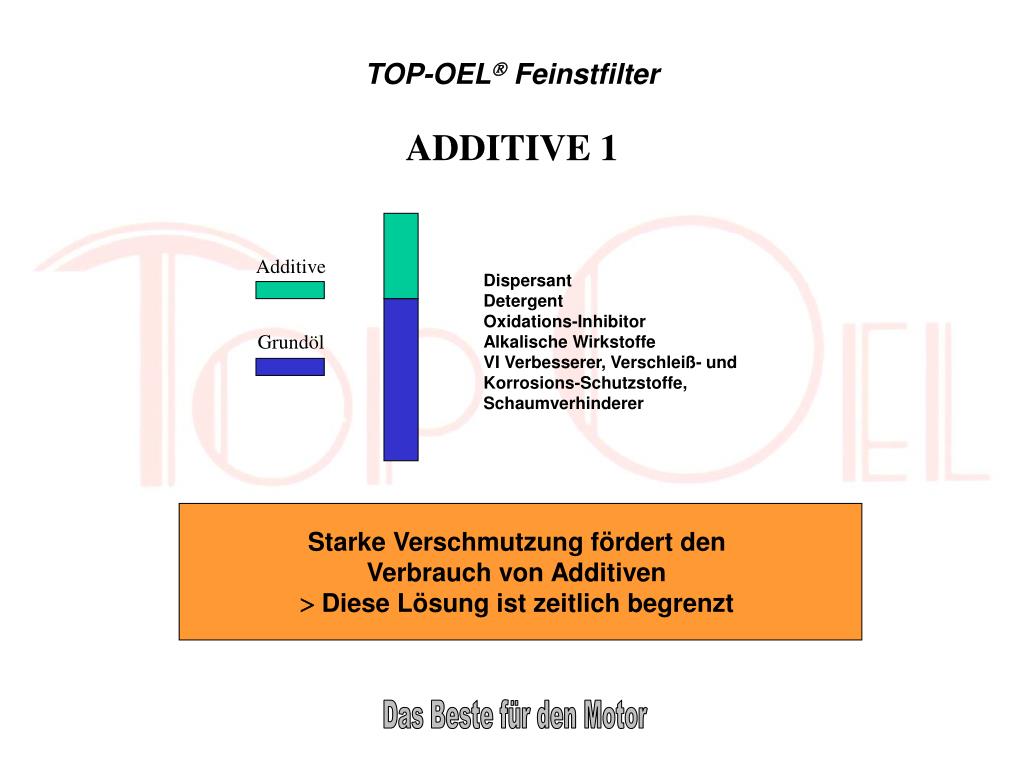

slide18

TOP-OEL Feinstfilter

ADDITIVE 1

Additive

Dispersant

Detergent

Oxidations-Inhibitor

Alkalische Wirkstoffe

VI Verbesserer, Verschleiß- und

Korrosions-Schutzstoffe,

Schaumverhinderer

Grundöl

Starke Verschmutzung fördert den

Verbrauch von Additiven  Diese Lösung ist zeitlich begrenzt

Das Beste für den Motor

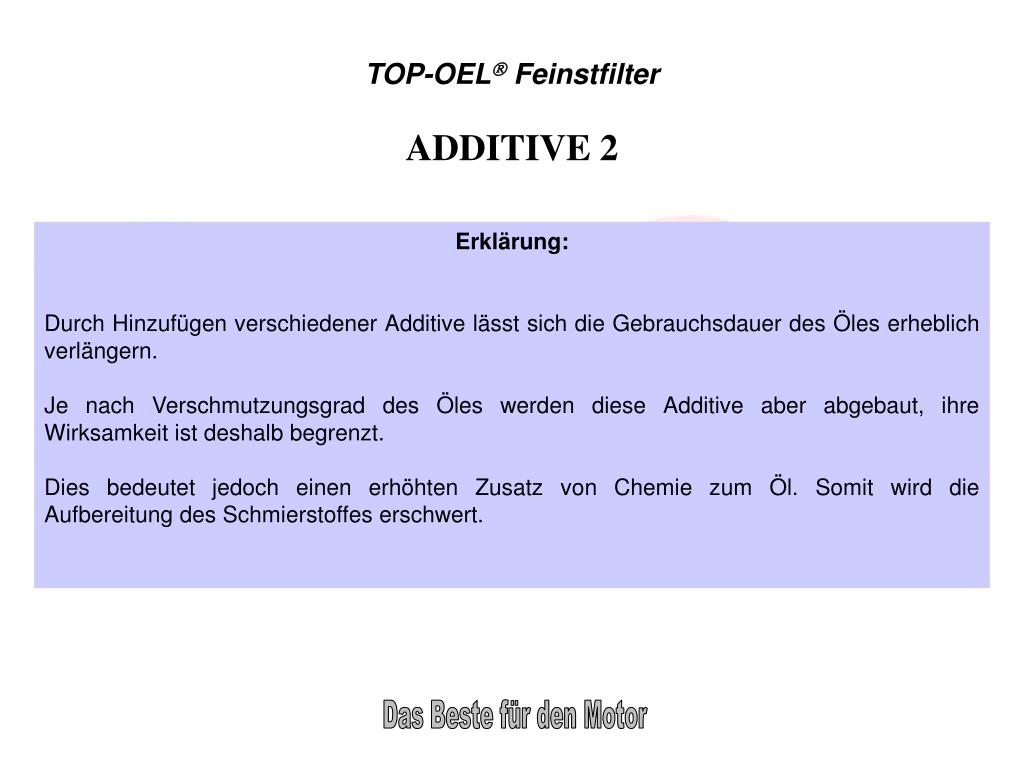

slide19

TOP-OEL Feinstfilter

ADDITIVE 2

Erklärung:

Durch Hinzufügen verschiedener Additive lässt sich die Gebrauchsdauer des Öles erheblich verlängern.

Je nach Verschmutzungsgrad des Öles werden diese Additive aber abgebaut, ihre Wirksamkeit ist deshalb begrenzt.

Dies bedeutet jedoch einen erhöhten Zusatz von Chemie zum Öl. Somit wird die Aufbereitung des Schmierstoffes erschwert.

Das Beste für den Motor

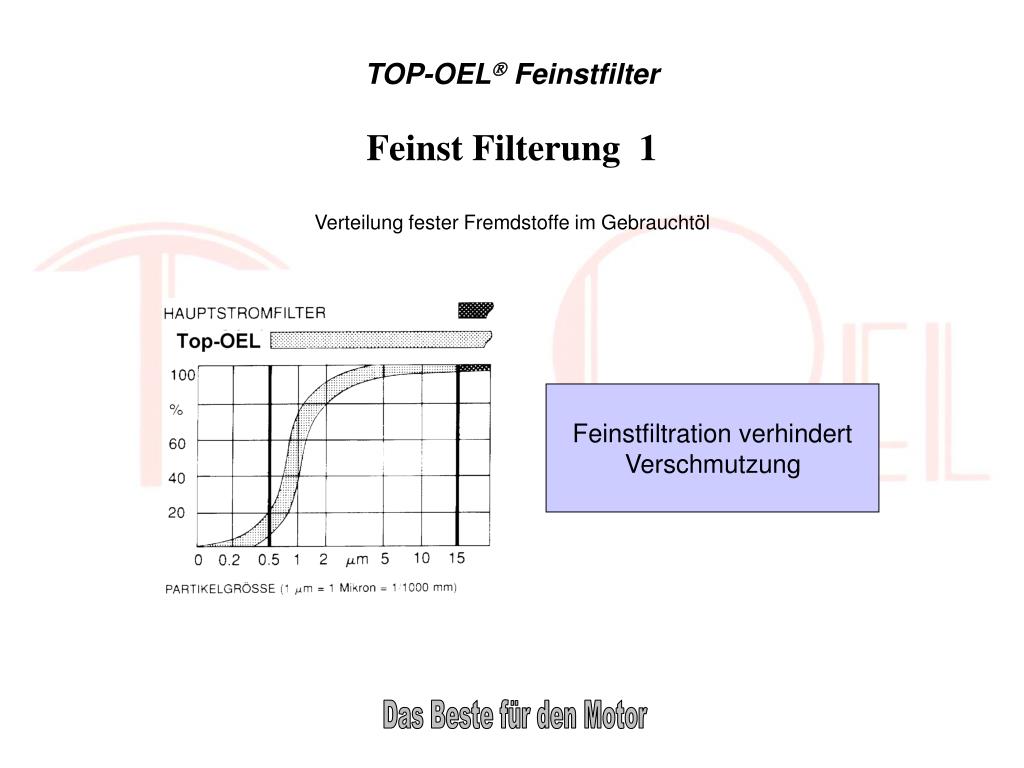

slide20

TOP-OEL Feinstfilter

Feinst Filterung 1

Verteilung fester Fremdstoffe im Gebrauchtöl

Feinstfiltration verhindert

Verschmutzung

Das Beste für den Motor

slide21

TOP-OEL Feinstfilter

Feinst Filterung 2

Erklärung:

Durch fortwährende Feinstfiltration wird die Verschmutzung des Öles vermindert werden.

Die Graphik zeigt, dass durch eine Filtration mit dem TOP-OEL Feinstfilter (im Gegensatz zum serienmäßigen Hauptstromfilter) ca. 80 bis 90% aller Schmutzpartikel größer 1 micron ausgefiltert werden.

Das Beste für den Motor

slide22

TOP-OEL Feinstfilter

TOP-OEL Feinstfilter 1

Einfluss auf den Ölzustand:

*Schmutzaufnahme qualitativ und quantitativ

* Minderung der Oxidationdurch Ausfiltern von Katalysatoren und

Oxidationsrückständen

* Verringerung der Versäuerung Absorption von Wasser und damit

verbundene chemische Rückstände

*Beschränkung des durch Ausfiltern von Feststoffen

Viskositätsanstiegs und Minderung der Oxidation

*Verlangsamung des durch Ausfiltern von Ruß,

Additiv – Abbaus Minderung der Oxidation und

Verhinderung der Versauerung

Das Beste für den Motor

slide23

TOP-OEL Feinstfilter

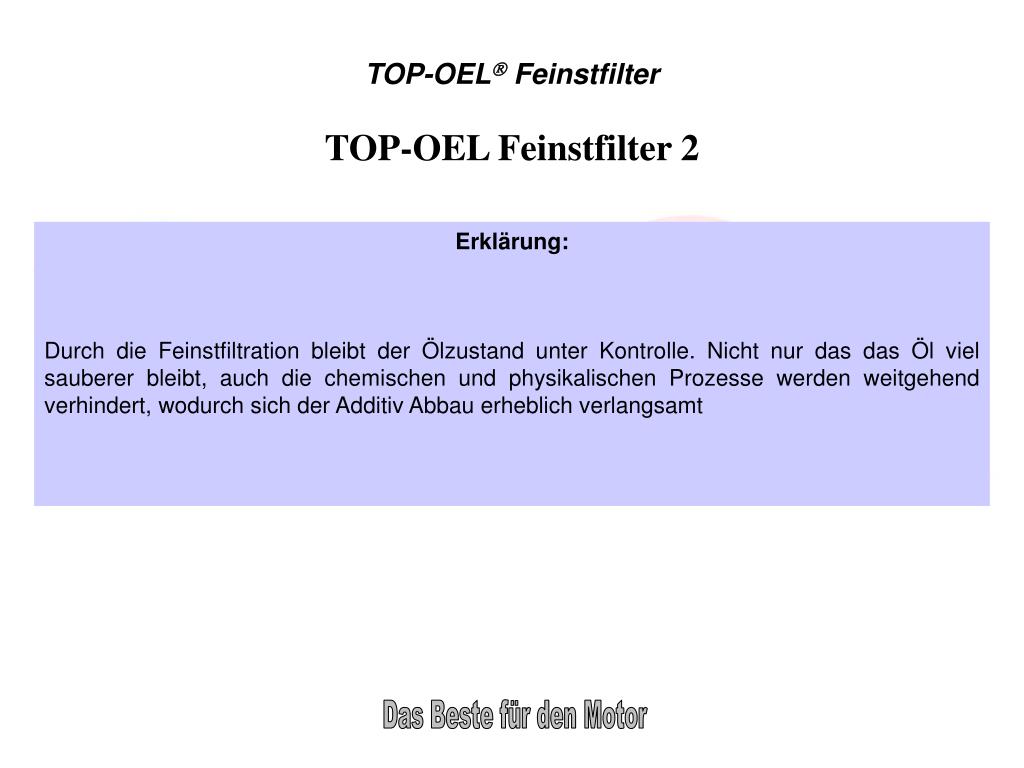

TOP-OEL Feinstfilter 2

Erklärung:

Durch die Feinstfiltration bleibt der Ölzustand unter Kontrolle. Nicht nur das das Öl viel sauberer bleibt, auch die chemischen und physikalischen Prozesse werden weitgehend verhindert, wodurch sich der Additiv Abbau erheblich verlangsamt

Das Beste für den Motor

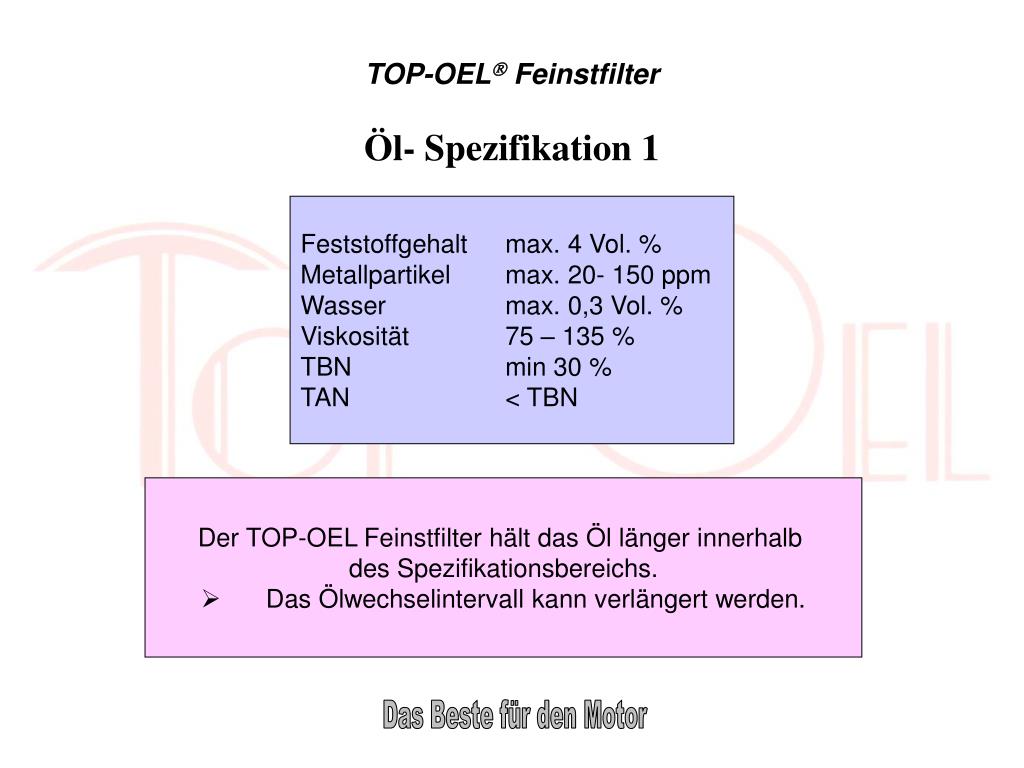

slide24

TOP-OEL Feinstfilter

Öl- Spezifikation 1

Feststoffgehalt max. 4 Vol. %

Metallpartikel max. 20- 150 ppm

Wasser max. 0,3 Vol. %

Viskosität 75 – 135 %

TBN min 30 %

TAN < TBN

Der TOP-OEL Feinstfilter hält das Öl länger innerhalb

des Spezifikationsbereichs.

ØDas Ölwechselintervall kann verlängert werden.

Das Beste für den Motor

slide25

TOP-OEL Feinstfilter

Öl- Spezifikation 2

Erklärung:

Die Grenzwerte des Ölzustandes sind in der Ölspezifikation durch den Hersteller festgelegt. Der Feststoffgehalt, Metallpartikel und Wasser stehen in direkter Verbindung mit der Ölverschmutzung. Die veränderte Viskosität weist auf die physikalischen Prozesse hin, die TBN Werte geben Aufschluss über den Säuregehalt und über den Stand der verschiedenen Additive im Öl.

Der TOP-OEL Feinstfilter, mit seiner außerordentlich guten Filtereigenschaften, hält das Öl über einen langen Zeitraum innerhalb der vom Hersteller festgelegten Spezifikationsgrenzen. Dies kann fortlaufend durch Labor Analysen geprüft und bestätigt werden. Das Ölwechselintervall kann somit ohne weiteres entscheidend verlängert werden.

Das Beste für den Motor

slide26

TOP-OEL Feinstfilter

Filtration im Nebenstrom

 Der TOP-OEL Feinstfilter wird im Nebenstrom in den Schmieröl- Kreislauf eingebaut.

Ein Nebenstrom ist ein kleiner Parallelabzweig, außerhalb des Motorkreislaufes. An einer Stelle mit normalem Öldruck wird das Öl zum TOP-OEL Feinstfilter und von dort aus, fast drucklos zurück in die Ölwanne geleitet. Die Ölmenge, die im Nebenstrom entnommen wird beträgt ca. 1- bis 10 % der gesamten Öllaufmenge.

Das Beste für den Motor

radialer durchfluss

TOP-OEL Feinstfilter

Radialer Durchfluss

Radiale Durchströmung

Der TOP-OEL Feinstfilter

wird radial durchströmt:

Längere Standzeit der

Filterpatrone durch

Größere Filteroberfläche

Erklärung:

Das TOP-OEL Filterelement wird radial (von außen nach innen) durchströmt. (Axialfiltration von oben nach unten) Bei dem TOP-OEL Filterelement steht daher der maximalen Oberfläche ein minimales Volumen gegenüber. Es steht somit ein optimales Verhältnis Aufnahme Schmutzmenge Filtergröße zur Verfügung. Hierdurch wird eine größtmögliche Standzeit des Filterelementes erreicht.

Das Beste für den Motor

slide28

TOP-OEL Feinstfilter

Prinzip der TOP-OEL Feinstfilter

Feinstfiltration bis auf 1 Micron

Filterung im Nebenstrom

Radiale Durchströmung

Der TOP-OEL Feinstfilter ist ein Nebenstrom –

Feinstfilter mit radialer Durchströmung.

Das Beste für den Motor

slide29

TOP-OEL Feinstfilter

Motorverschleiß 1

Ursache und Wirkung

DirektVerschmutzung des Motoröles

·Abrasiv

·Weitere Abnutzungseffekte

IndirektVerschmutzung des Motorinneren

·Bore-Polishing

·Schlechte Kühlung

Das Beste für den Motor

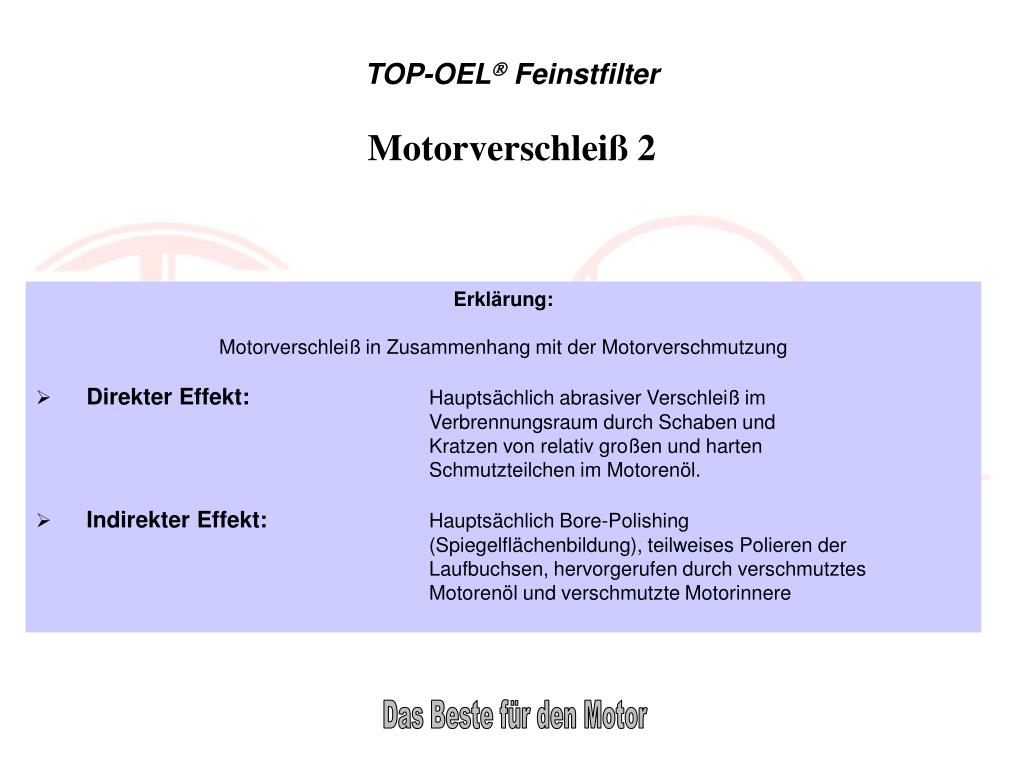

slide30

TOP-OEL Feinstfilter

Motorverschleiß 2

Erklärung:

Motorverschleiß in Zusammenhang mit der Motorverschmutzung

ØDirekter Effekt: Hauptsächlich abrasiver Verschleiß im

Verbrennungsraum durch Schaben und

Kratzen von relativ großen und harten

Schmutzteilchen im Motorenöl.

ØIndirekter Effekt: Hauptsächlich Bore-Polishing

(Spiegelflächenbildung), teilweises Polieren der

Laufbuchsen, hervorgerufen durch verschmutztes

Motorenöl und verschmutzte Motorinnere

Das Beste für den Motor

slide31

TOP-OEL Feinstfilter

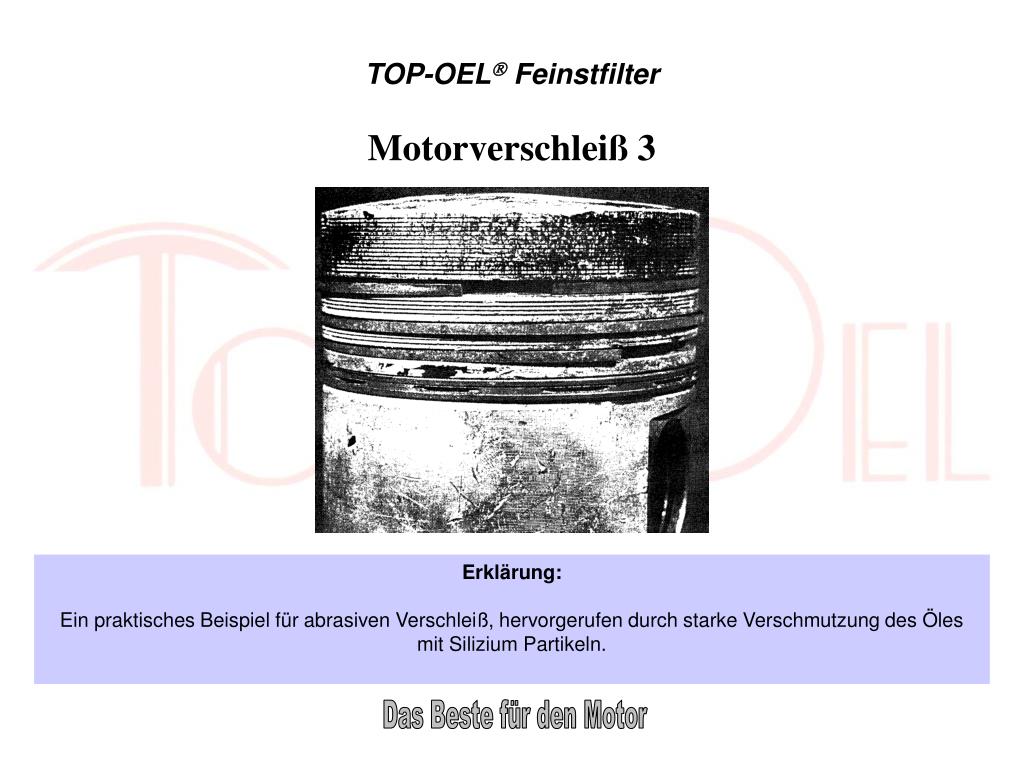

Motorverschleiß 3

Erklärung:

Ein praktisches Beispiel für abrasiven Verschleiß, hervorgerufen durch starke Verschmutzung des Öles mit Silizium Partikeln.

Das Beste für den Motor

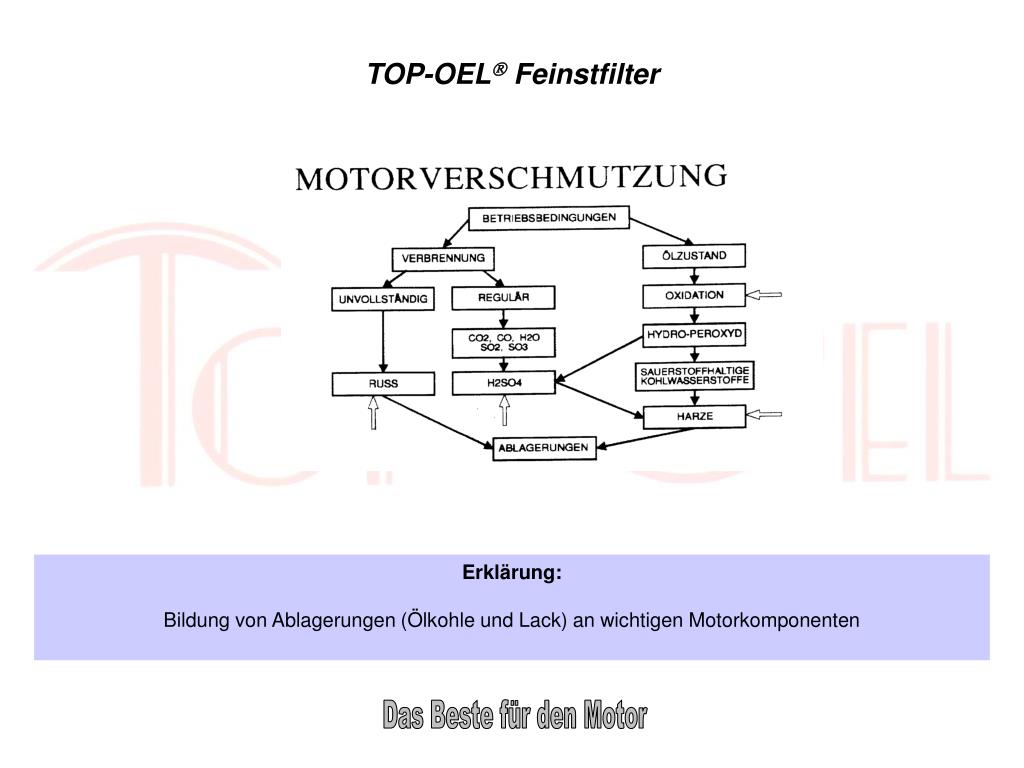

slide32

TOP-OEL Feinstfilter

Erklärung:

Bildung von Ablagerungen (Ölkohle und Lack) an wichtigen Motorkomponenten

Das Beste für den Motor

slide33

TOP-OEL Feinstfilter

Erklärung:

Der Zusammenhang zwischen Spiegelflächenbildung und Verschmutzung

des Öles (somit auch des gesamten Motorinneren) wird in der Graphik der

TH Aachen eindeutig dargestellt.

Das Beste für den Motor

slide34

TOP-OEL Feinstfilter

Erklärung:

Motorverschmutzung und Spiegelflächenbildung verursachen einen Anstieg des Motorölverbrauchs.

Das Beste für den Motor

slide35

TOP-OEL Feinstfilter

Auswirkung der TOP-OEL Filter (1)

Erklärung:

Die langjährige Forschungsarbeit der TH Aachen bestätigt den positiven Einfluss der Feinstfiltration auf den Ölzustand und auf den Motorzustand.

Die folgenden Bilder zeigen die konkreten Ergebnisse bezüglich der Ölverschmutzung, Viskosität, TBN Werte, Motorsauberkeit und Motorverschleiß

Mit dem TOP-OEL Feinstfilter blieb das Öl gleichmäßig sauber und unterhalb des Grenzwertes von unlöslichen Feststoffen im Öl.

Das Beste für den Motor

slide36

TOP-OEL Feinstfilter

Auswirkung der TOP-OEL Filter (2)

Erklärung:

 Ohne TOP-OEL Feinstfilter stieg die Viskosität fortlaufend, mit TOP-OEL Feinstfilter jedoch blieb die Viskosität innerhalb des zulässigen Bereiches.

Das Beste für den Motor

slide37

TOP-OEL Feinstfilter

Auswirkung der TOP-OEL Filter (3)

Erklärung:

 Mit dem TOP-OEL Feinstfilter verringert sich der TBN-Wert viel langsamer und erreichte keinen kritischen Mindestwert.

Das Beste für den Motor

slide38

TOP-OEL Feinstfilter

Auswirkung der TOP-OEL Filter (4)

Erklärung:

 Bei der Motoren Untersuchung erreichen die Motoren mit TOP-OEL Feinstfilter eine deutlich bessere Punktzahl in Bezug auf innere

Motorsauberkeit.

Das Beste für den Motor

slide39

TOP-OEL Feinstfilter

Auswirkung der TOP-OEL Filter (5)

Erklärung:

 Durch die positive Wirkung der TOP-OEL Feinstfilter verringerte sich die

Spiegelflächenbildung um ca. 45% und die Abnutzung in den Zylindern um ca. 37 %.

Das Beste für den Motor

slide40

TOP-OEL Feinstfilter

Vorteile der TOP-OEL Feinstfilter 1

  • Längere Ölwechsel – Intervalle
    • Einsparung von Material – und Arbeitskosten
    • Weniger Stillstandszeiten, verbesserte Verfügbarkeit
    • Reduzierter Altölanfall, also umweltfreundlich
  • Verringerter Motorverschleiß
    • Geringere Störanfälligkeit, höhere Betriebssicherheit
    • Niedrigere Betriebskosten, weniger Reparaturen
    • Längere Motorlebensdauer

Optimierte Motorwartung

Also:

Das Beste für den Motor

slide41

TOP-OEL Feinstfilter

Vorteile der TOP-OEL Feinstfilter 2

Erklärung:

Die Präsentation hat eindeutig bestätigt, das durch den TOP-OEL Feinstfilter

das Motoröl und der Motorinnenraum weitgehend sauber gehalten werden

und somit die Motorölwechselintervalle verlängert werden können bei

gleichzeitiger Verringerung des Verschleißes in den Motoren.

Das Beste für den Motor

slide42

TOP-OEL Feinstfilter

Vorteile der TOP-OEL Feinstfilter 3

  • Die Praxis ist der Beweis....
    • Bis zu 50 % längere Motorlebensdauer
    • Ölwechsel erst nach ca. 180.000 km;
    • 2.500 Betriebs Stunden bzw.
    • nach max. 2 Jahren
    • Amortisation durchschnittlich innerhalb des ersten Jahres.

Das Beste für den Motor

slide43

TOP-OEL Feinstfilter

Technischer Vortrag über TOP-OEL Feinstfilter

Dipl Ing. (FH) Neffgen GmbH;

56070 Koblenz

Tel.:+49/261/800393; FAX.:+49/261/800395

Das Beste für den Motor
