  1. IV Encontro NEUTRINOS ANGRA Universidade Estadual de Campinas - 4 e 5 de Dezembro de 2008 Aquisição de Dados:resultados e status Herman Lima Jr Centro Brasileiro de Pesquisas Físicas - CBPF

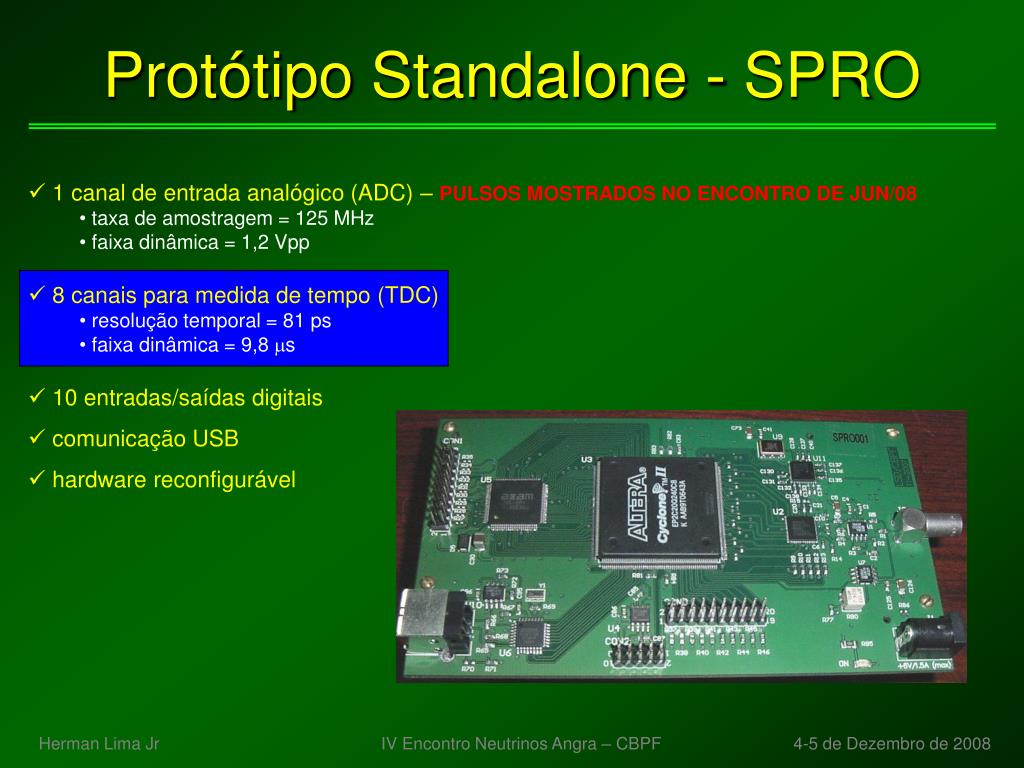

  2. Herman Lima Jr IV Encontro Neutrinos Angra – CBPF 4-5 de Dezembro de 2008 Protótipo Standalone - SPRO • 1 canal de entrada analógico (ADC) – PULSOS MOSTRADOS NO ENCONTRO DE JUN/08 • taxa de amostragem = 125 MHz • faixa dinâmica = 1,2 Vpp • 8 canais para medida de tempo (TDC) • resolução temporal = 81 ps • faixa dinâmica = 9,8 s • 10 entradas/saídas digitais • comunicação USB • hardware reconfigurável

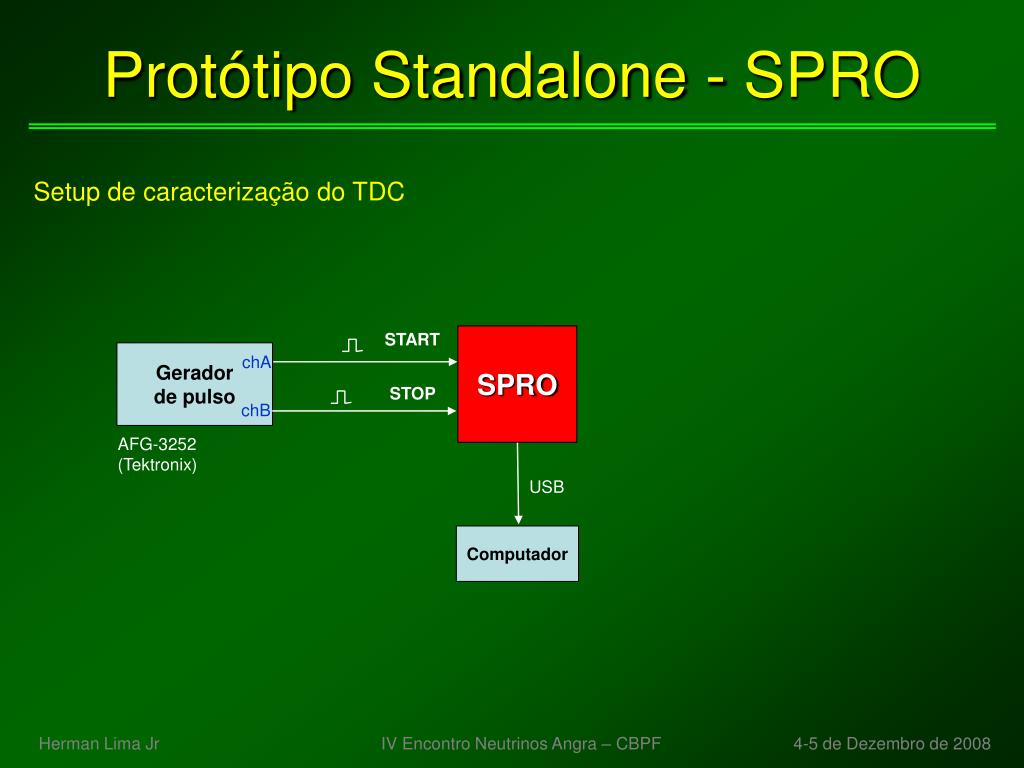

  3. Herman Lima Jr IV Encontro Neutrinos Angra – CBPF 4-5 de Dezembro de 2008 Protótipo Standalone - SPRO Setup de caracterização do TDC START SPRO Gerador de pulso chA STOP chB AFG-3252 (Tektronix) USB Computador

  4. Herman Lima Jr IV Encontro Neutrinos Angra – CBPF 4-5 de Dezembro de 2008 Primeiros resultados de caracterização do TDC Linearidade na faixa inferior de 1ns (passo de 100ps) ( Erivaldo Maia) • setup: • - teste somente do canal 1 do TDC • - pulsos START e STOP gerados • por um gerador de sinais • erros devido ao jitter do gerador não • levados em conta (100ps RMS) • estatística: 76200 medidas por diferença • de tempo • início em 5,4ns devido à especificação • do TDC • erro máximo = 1,52% • (desvio da média)

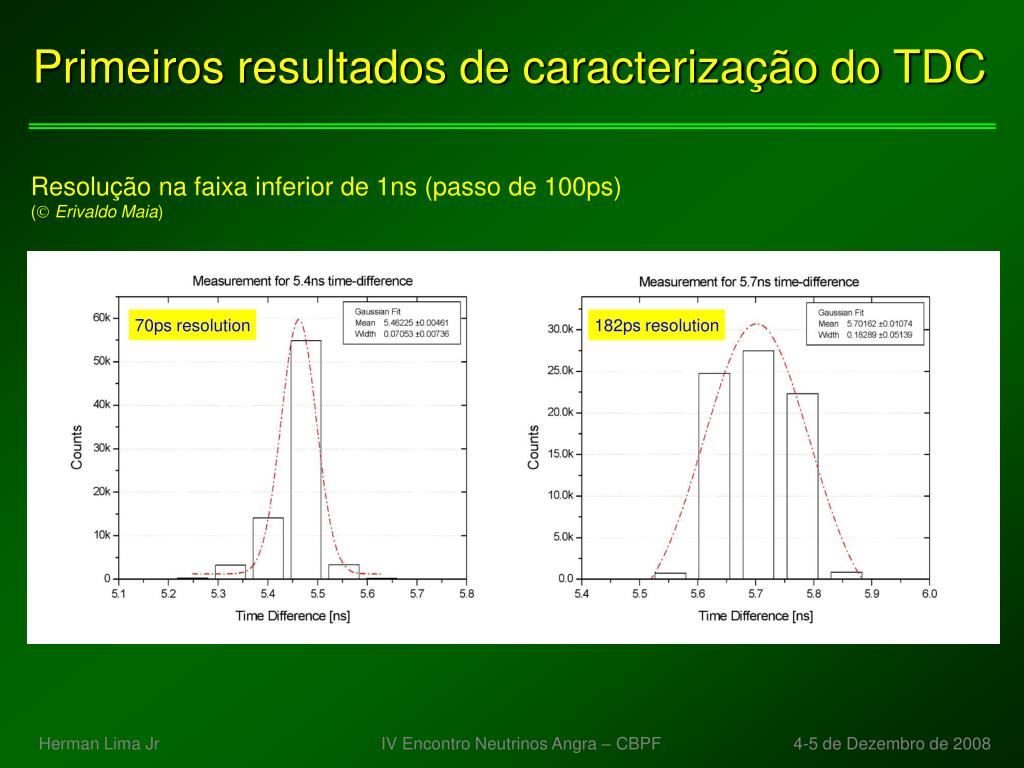

  5. Herman Lima Jr IV Encontro Neutrinos Angra – CBPF 4-5 de Dezembro de 2008 Primeiros resultados de caracterização do TDC Resolução na faixa inferior de 1ns (passo de 100ps) ( Erivaldo Maia) 70ps resolution 182ps resolution

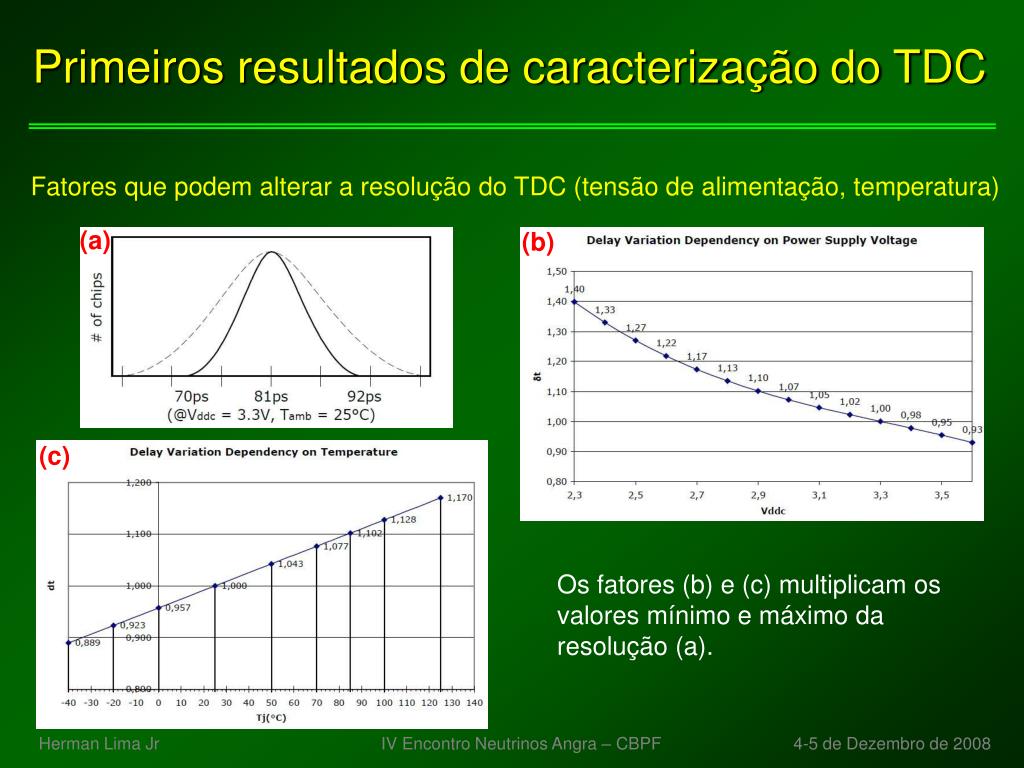

  6. Herman Lima Jr IV Encontro Neutrinos Angra – CBPF 4-5 de Dezembro de 2008 Primeiros resultados de caracterização do TDC Fatores que podem alterar a resolução do TDC (tensão de alimentação, temperatura) (a) (b) (c) Os fatores (b) e (c) multiplicam os valores mínimo e máximo da resolução (a).

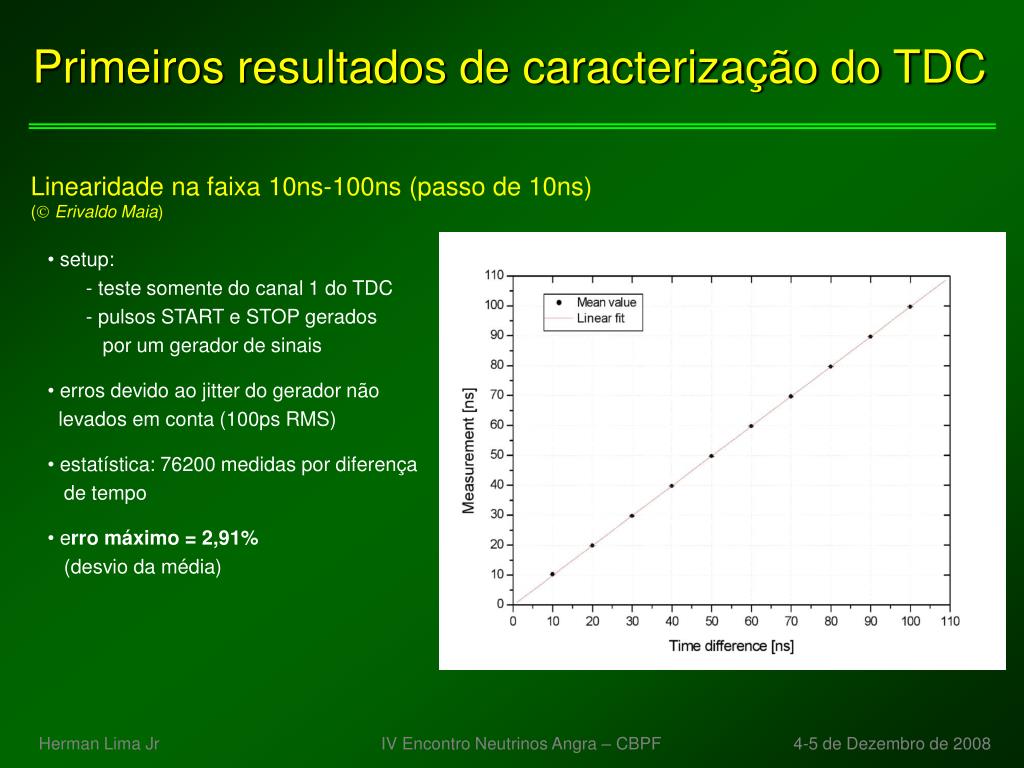

  7. Herman Lima Jr IV Encontro Neutrinos Angra – CBPF 4-5 de Dezembro de 2008 Primeiros resultados de caracterização do TDC Linearidade na faixa 10ns-100ns (passo de 10ns) ( Erivaldo Maia) • setup: • - teste somente do canal 1 do TDC • - pulsos START e STOP gerados • por um gerador de sinais • erros devido ao jitter do gerador não • levados em conta (100ps RMS) • estatística: 76200 medidas por diferença • de tempo • erro máximo = 2,91% • (desvio da média)

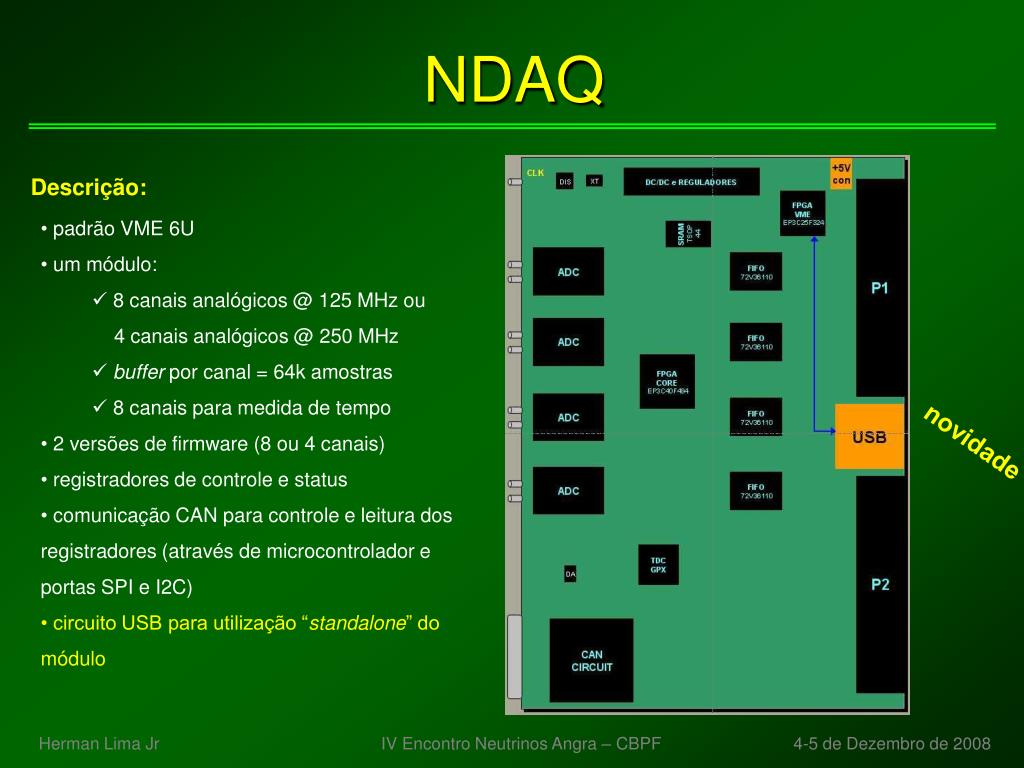

  8. Herman Lima Jr IV Encontro Neutrinos Angra – CBPF 4-5 de Dezembro de 2008 NDAQ Descrição: • padrão VME 6U • um módulo: • 8 canais analógicos @ 125 MHz ou 4 canais analógicos @ 250 MHz • buffer por canal = 64k amostras • 8 canais para medida de tempo • 2 versões de firmware (8 ou 4 canais) • registradores de controle e status • comunicação CAN para controle e leitura dos registradores (através de microcontrolador e portas SPI e I2C) • circuito USB para utilização “standalone” do módulo novidade

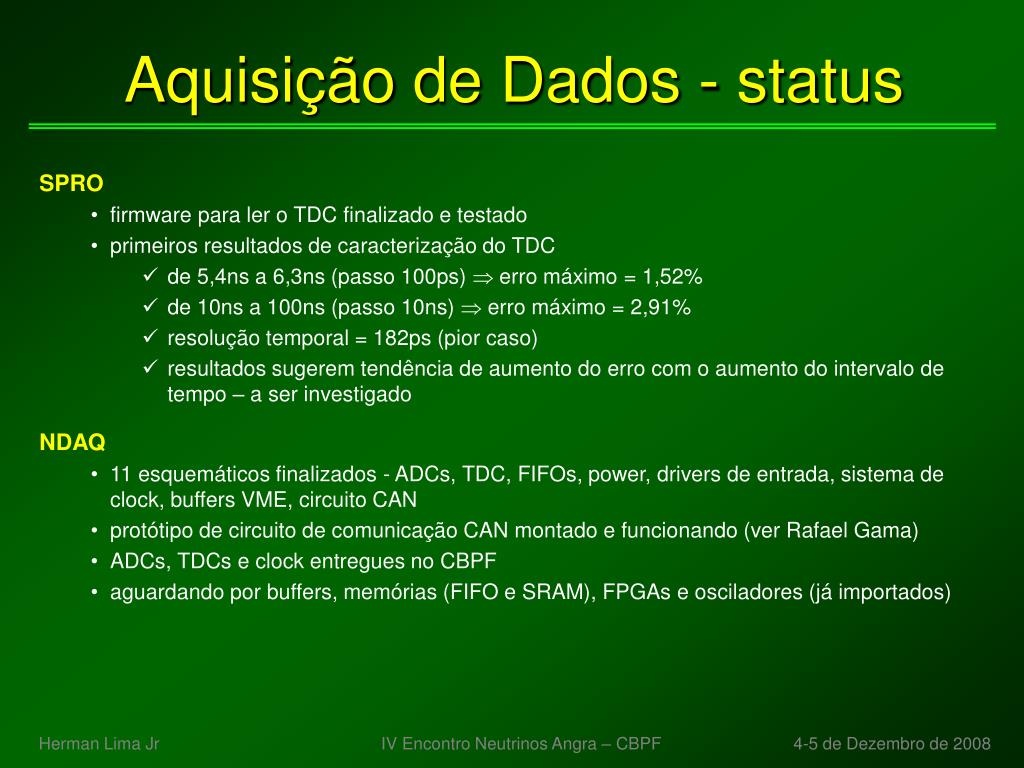

  9. Herman Lima Jr IV Encontro Neutrinos Angra – CBPF 4-5 de Dezembro de 2008 Aquisição de Dados - status • SPRO • firmware para ler o TDC finalizado e testado • primeiros resultados de caracterização do TDC • de 5,4ns a 6,3ns (passo 100ps)  erro máximo = 1,52% • de 10ns a 100ns (passo 10ns)  erro máximo = 2,91% • resolução temporal = 182ps (pior caso) • resultados sugerem tendência de aumento do erro com o aumento do intervalo de tempo – a ser investigado • NDAQ • 11 esquemáticos finalizados - ADCs, TDC, FIFOs, power, drivers de entrada, sistema de clock, buffers VME, circuito CAN • protótipo de circuito de comunicação CAN montado e funcionando (ver Rafael Gama) • ADCs, TDCs e clock entregues no CBPF • aguardando por buffers, memórias (FIFO e SRAM), FPGAs e osciladores (já importados)

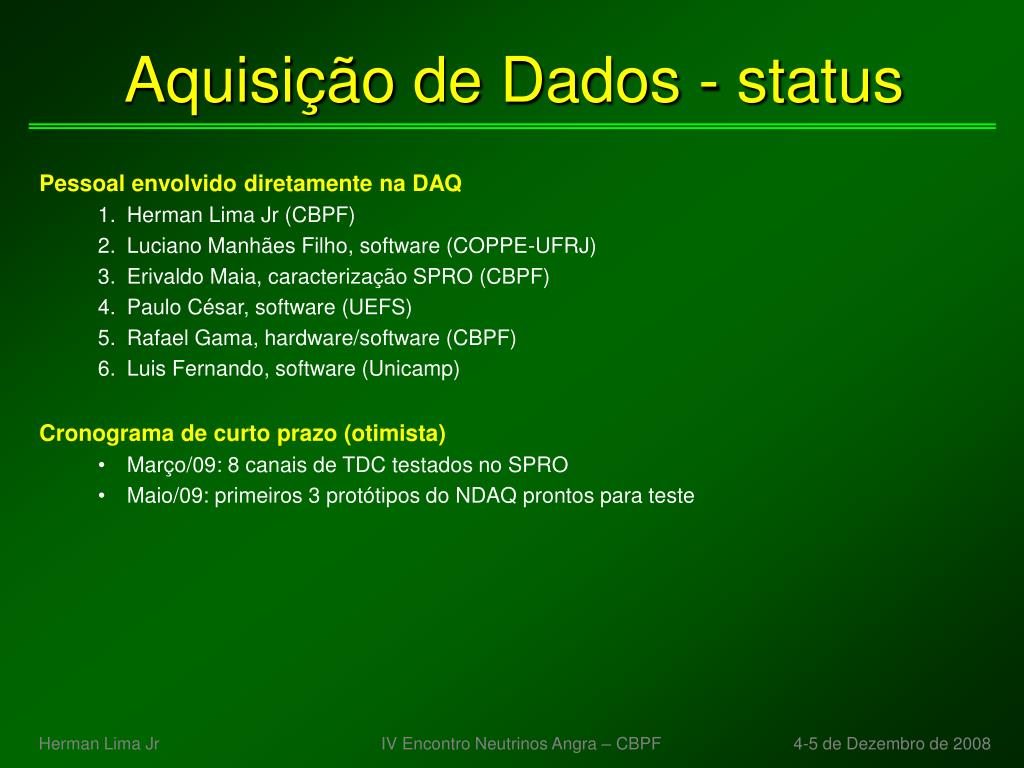

  10. Herman Lima Jr IV Encontro Neutrinos Angra – CBPF 4-5 de Dezembro de 2008 Aquisição de Dados - status • Pessoal envolvido diretamente na DAQ • Herman Lima Jr (CBPF) • Luciano Manhães Filho, software (COPPE-UFRJ) • Erivaldo Maia, caracterização SPRO (CBPF) • Paulo César, software (UEFS) • Rafael Gama, hardware/software (CBPF) • Luis Fernando, software (Unicamp) • Cronograma de curto prazo (otimista) • Março/09: 8 canais de TDC testados no SPRO • Maio/09: primeiros 3 protótipos do NDAQ prontos para teste
