Chaine de conversion élémentaire d’un générateur PV de 85W pic Avec sa IMPPT (LAAS-CNRS). Alonso & al. Proc. of IPEC 2000, 2000. Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque. C. Alonso. - 11 -. Première chaine de conversion élémentaire
E N D

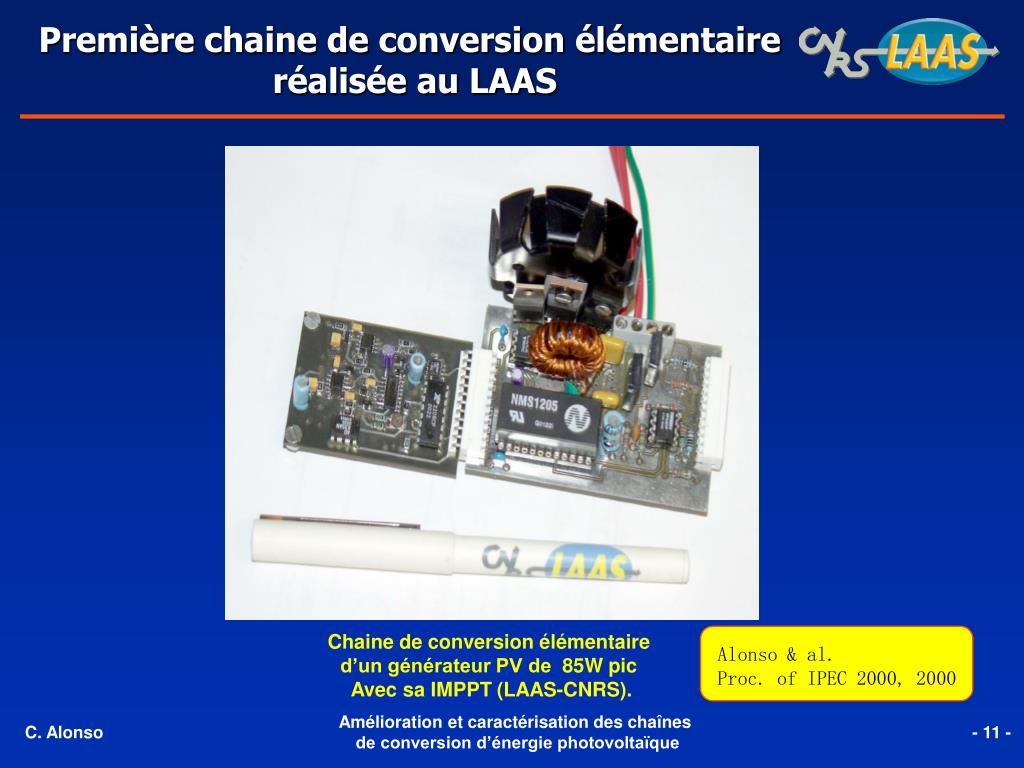

Chaine de conversion élémentaire d’un générateur PV de 85W pic Avec sa IMPPT (LAAS-CNRS). Alonso & al. Proc. of IPEC 2000, 2000 Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 11 - Première chaine de conversion élémentaire réalisée au LAAS
Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 12 - Utilité d’une commande MPPT : plus d’efficacité ? • Problématique • Plusieurs systèmes ont été développés avec ou sans MPPT • - Connexion directe PV – Batterie, • - Connexion adaptée au moyen d’une commande MPPT • Solutions • Sur le marché : plusieurs solutions offertes, avec ou sans MPPT • - Connexion directe PV – Batterie, • - Connexion adaptée au moyen d’une commande MPPT • Evaluation de l’éfficacité de la commande à travers leurs rendements
Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 13 - Utilité d’une commande MPPT : plus d’efficacité ? Rendement de la MPPT en fonction de la tension du panneau Pour une régulation à tension constante (Vopt a 12h20m) : -10 % sur hMPPT Quel effet y aurait-il sur l’énergie journalière?

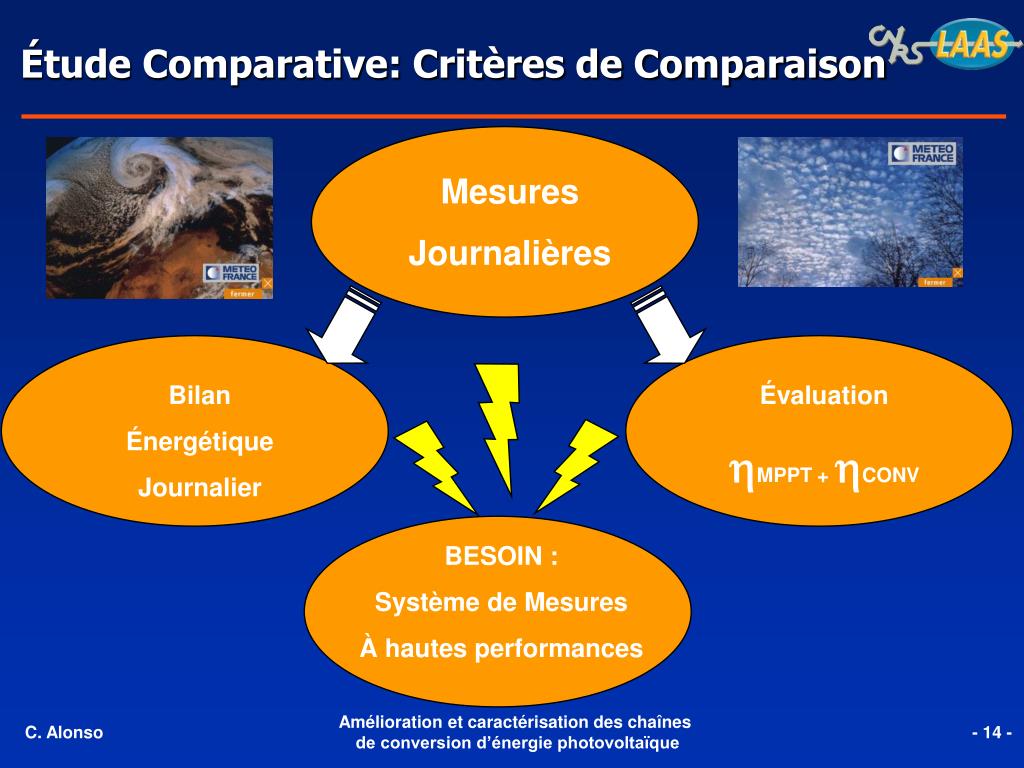

Mesures Journalières Bilan Énergétique Journalier Évaluation hMPPT + hCONV Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 14 - Étude Comparative: Critères de Comparaison BESOIN: Système de Mesures À hautes performances

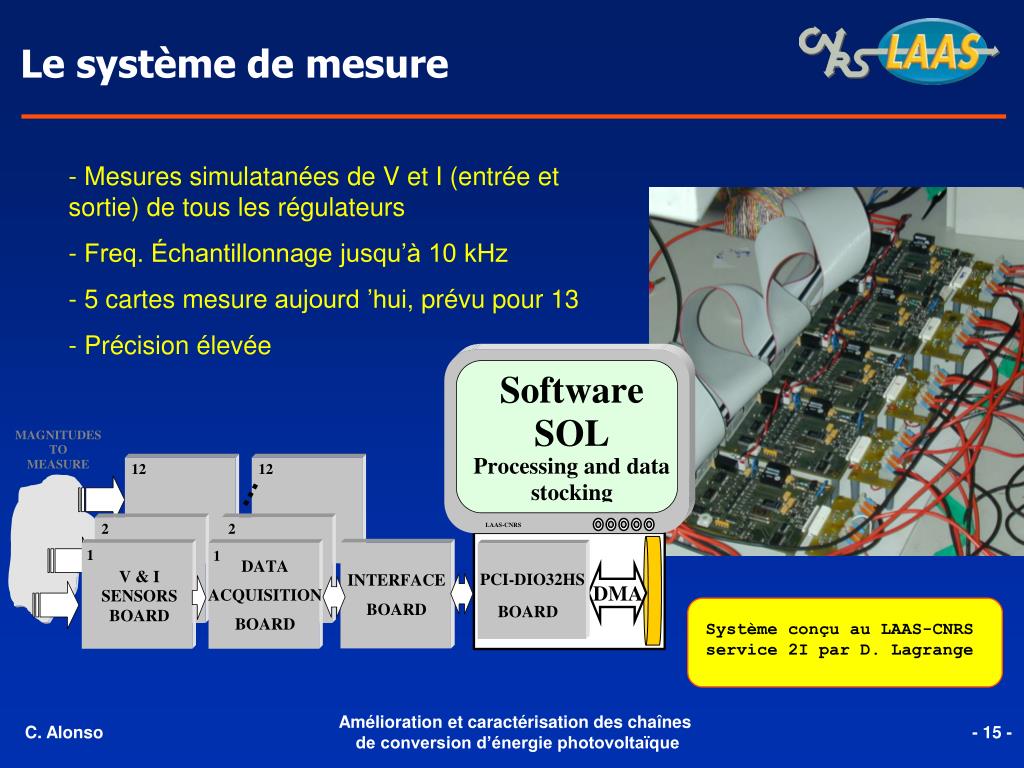

Système conçu au LAAS-CNRS service 2I par D. Lagrange Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 15 - Le système de mesure • Mesures simulatanées de V et I (entrée et sortie) de tous les régulateurs • Freq. Échantillonnage jusqu’à 10 kHz • 5 cartes mesure aujourd ’hui, prévu pour 13 • Précision élevée

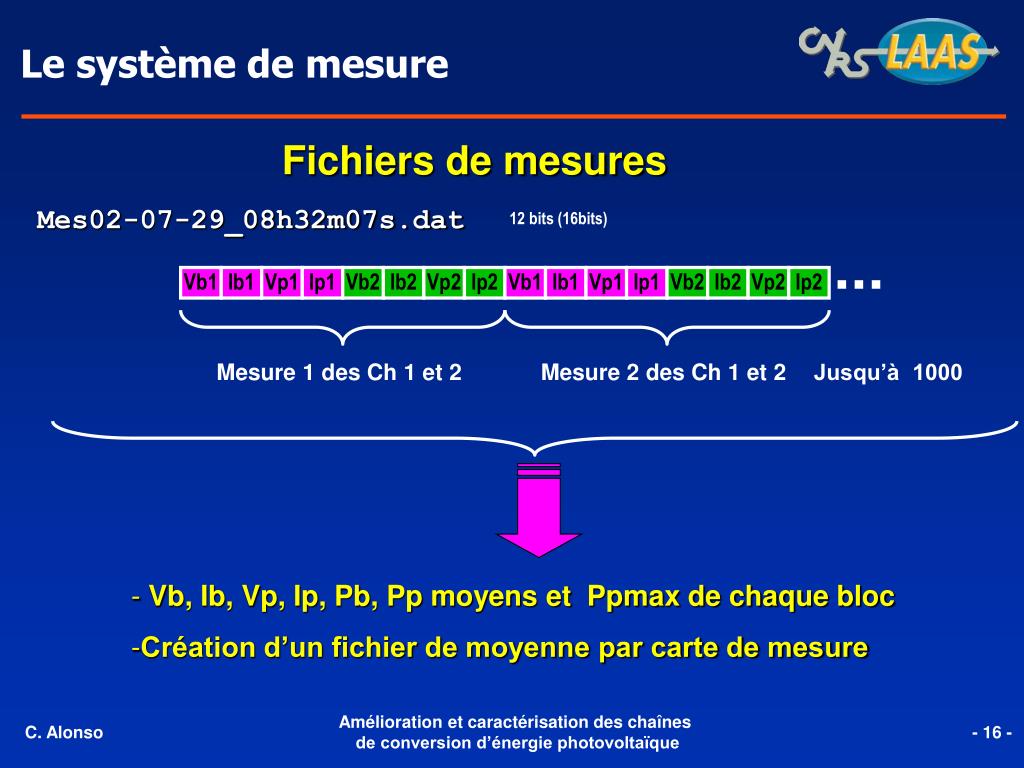

Vb2 Vb1 Vb1 Vb2 Ib1 Ib1 Ib2 Ib2 Vp1 Vp2 Vp1 Vp2 Ip2 Ip1 Ip1 Ip2 Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 16 - Le système de mesure • Fichiers de mesures • Mes02-07-29_08h32m07s.dat 12 bits (16bits) Mesure 1 des Ch 1 et 2 Mesure 2 des Ch 1 et 2 Jusqu’à 1000 • Vb, Ib, Vp, Ip, Pb, Pp moyens et Ppmax de chaque bloc • Création d’un fichier de moyenne par carte de mesure

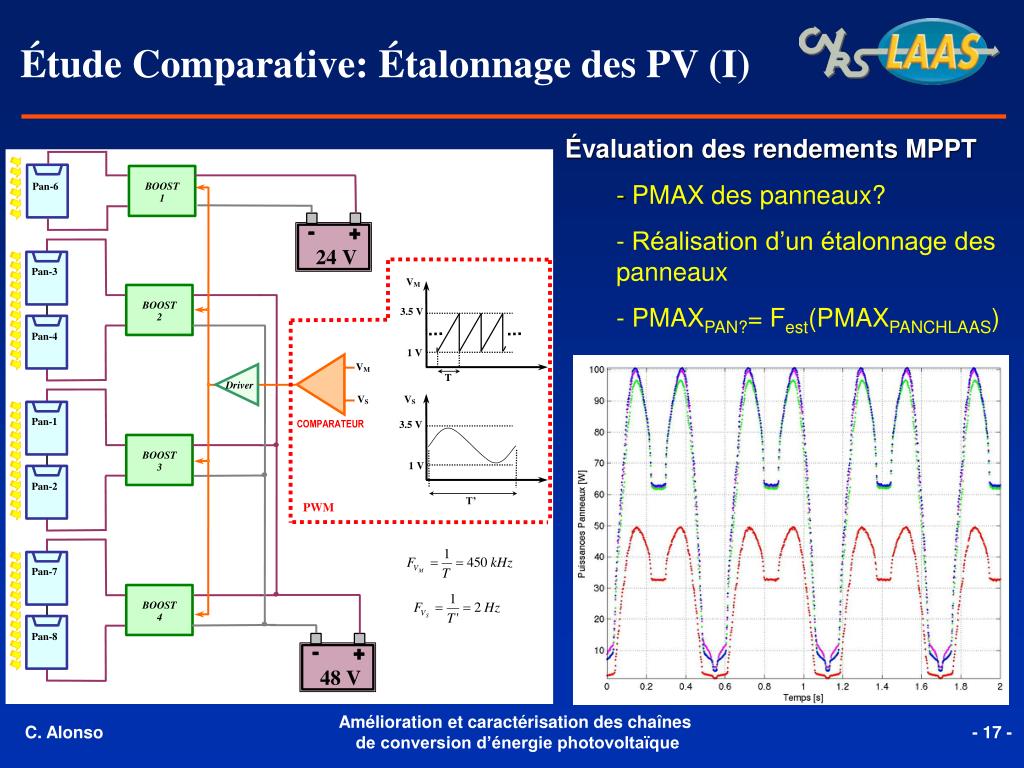

Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 17 - Étude Comparative: Étalonnage des PV (I) • Évaluation des rendements MPPT • PMAX des panneaux? • Réalisation d’un étalonnage des panneaux • PMAXPAN?= Fest(PMAXPANCHLAAS)

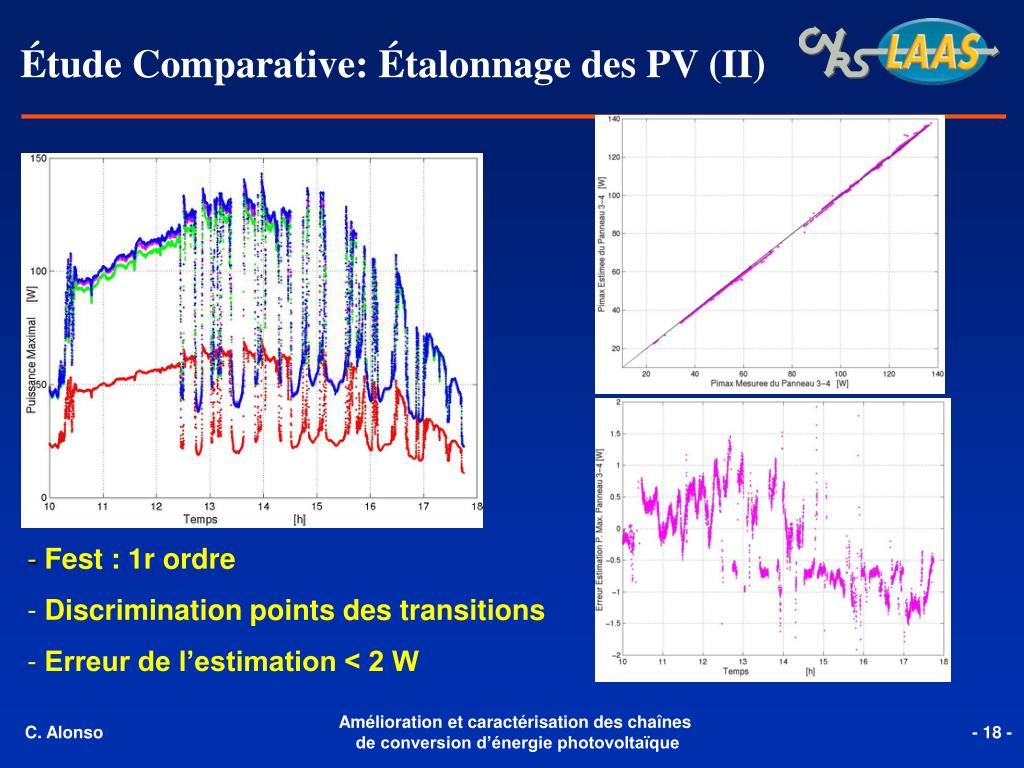

Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 18 - Étude Comparative: Étalonnage des PV (II) • Fest : 1r ordre • Discrimination points des transitions • Erreur de l’estimation < 2 W

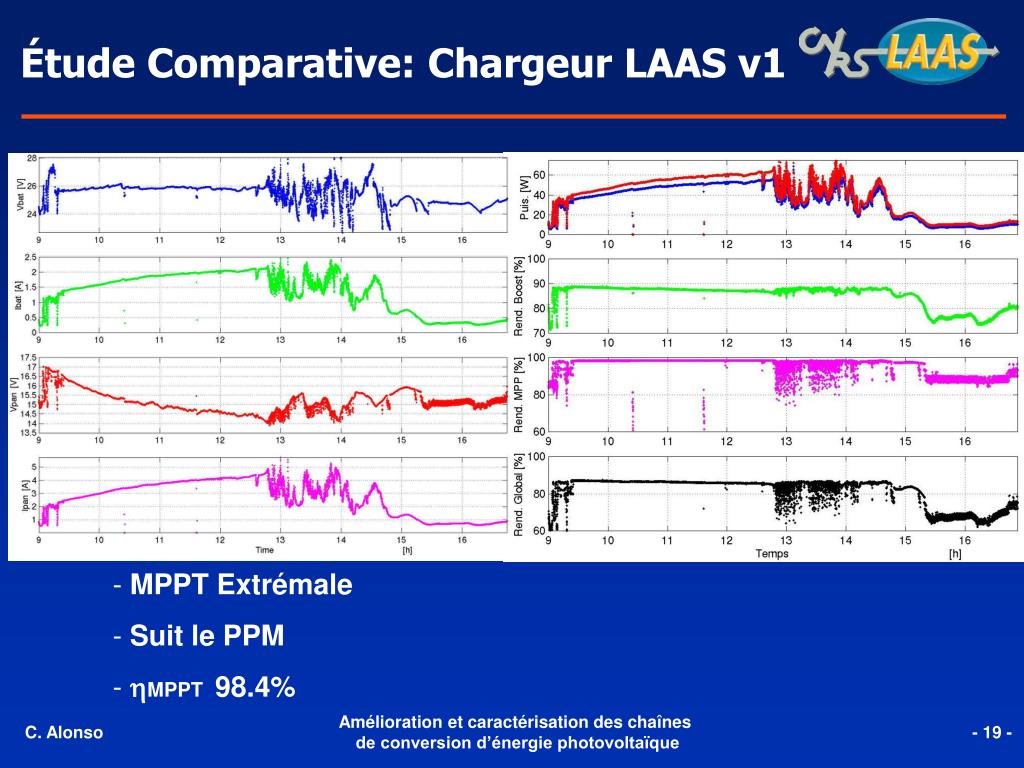

Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 19 - Étude Comparative: Chargeur LAAS v1 • MPPT Extrémale • Suit le PPM • MPPT 98.4%

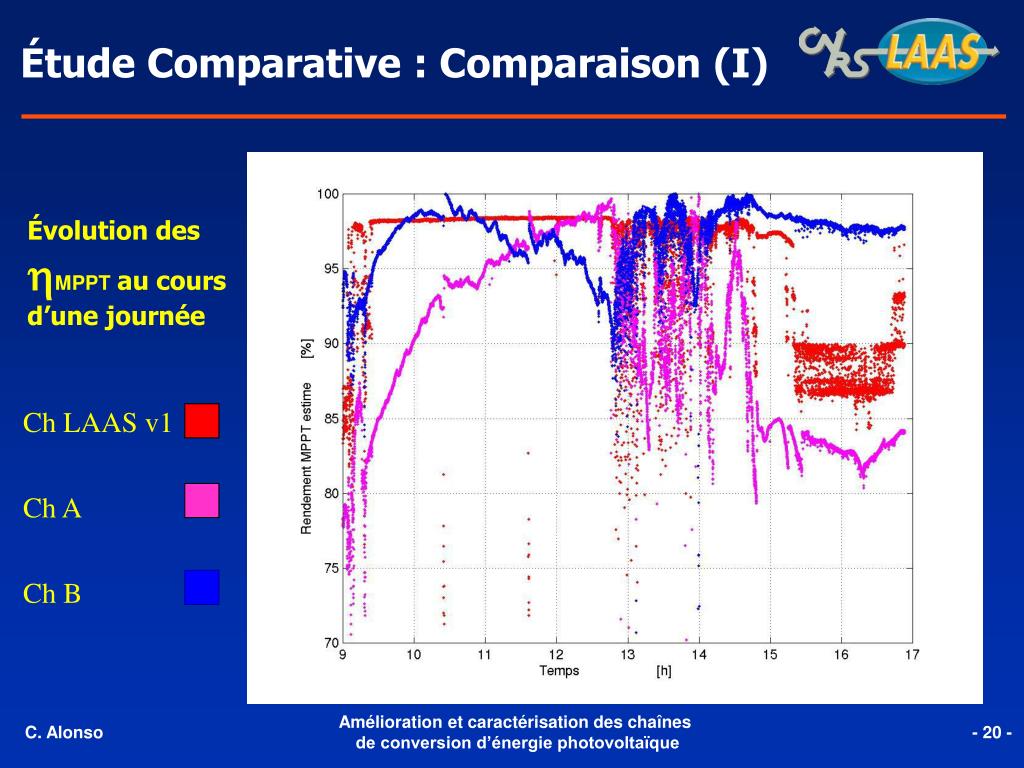

Amélioration et caractérisation des chaînes de conversion d’énergie photovoltaïque C. Alonso - 20 - Étude Comparative: Comparaison (I) Évolution des hMPPTau cours d’une journée Ch LAAS v1 Ch A Ch B
