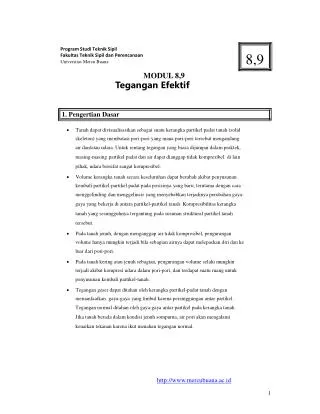

1. Program Studi Teknik Sipil Fakultas Teknik Sipil dan Perencanaan Universitas Mercu Buana 8,9 MODUL 8,9 Tegangan Efektif 1. Pengertian Dasar  Tanah dapat divisualisasikan sebagai suatu kerangka partikel padat tanah (solid skeleton) yang membatasi pori-pori yang mana pori-pori tersebut mengandung air dan/atau udara. Untuk rentang tegangan yang biasa dijumpai dalam praktek, masing-masing partikel padat dan air dapat dianggap tidak kompresibel: di lain pihak, udara bersifat sangat kompresibel.  Volume kerangka tanah secara keseluruhan dapat berubah akibat penyusunan kembali partikel-partikel padat pada posisinya yang baru, terutama dengan cara menggelinding dan menggelincir yang menyebabkan terjadinya perubahan gaya- gaya yang bekerja di antara partikel-partikel tanah. Kompresibilitas kerangka tanah yang sesungguhnya tergantung pada susunan struktural partikel tanah tersebut.  Pada tanah jenuh, dengan menganggap air tidak kompresibel, pengurangan volume hanya mungkin terjadi bila sebagian airnya dapat melepaskan diri dan ke luar dari pori-pori.  Pada tanah kering atau jenuh sebagian, pengurangan volume selalu mungkin terjadi akibat kompresi udara dalam pori-pori, dan terdapat suatu ruang untuk penyusunan kembali partikel-tanah.  Tegangan geser dapat ditahan oleh kerangka partikel-padat tanah dengan memanfaatkan. gaya-gaya yang timbul karena persinggungan antar partikel. Tegangan normal ditahan oleh gaya-gaya antar partikel pada kerangka tanah. Jika tanah berada dalam kondisi jenuh sompurna, air pori akan mengalami kenaikan tekanan karena ikut menahan tegangan normal. http://www.mercubuana.ac.id 1

2. Prinsip tersebut dapat diwakili oleh model fisis sebagai berikut. Tinjaulah sebuah 'bidang' XX pada suatu tanah jenuh sempurna yang melewati titik-titik singgung antar partikel, seperti terlihat pada Gambar 1. Bidang X-X yang bergelombang tersebut, dalam skala besar, sama dengan bentuk bidang yang sebenarnya karena ukuran partikel tanahrelatif kecil. Sebuah gaya normal P yang bekerja pada bidang A sebagian ditahan oleh gaya-gaya antar partikel dan sebagian oleh tekanan pada air pori . Gaya-gaya antar partikel pada seluruh tanah, baik besar maupun arahnya, sangat tidak beraturan (acak), tetapi pada tiap titik singgung dengan bidang yang bergelombang dapat diuraikan menjadi komponen-komponen gaya yang arahnya normal dan tangensial terhadap bidang XX yang sebenarnya. Komponen normal dinyatakan dengan N' dan komponen tangensial dengan T tegangan normal efektif diinterpretasikan sebagai jumlah seluruh komponen N’ di dalam luas A, dibagi dengan luas A, yaitu : N ' A  ' Tegangan normal total adalah : P A  Jika di antara partikel-partikel diasumsikan terdapat titik singgung, maka tekanan air pori akan bekerja pada bidang seluas A. Kemudian agar dapat tercapai keseimbangan pada arah normal terhadap XX: N ' A P A PN ' uA   u atau jadi σ = σ' + u Besarnya tekanan air pori sama pada semua arah dan bekerja pada seluruh permukaan partikel tetapi volume partikel diasumsikan tidak berubah. Juga, tekanan air pori tidak menyebabkan partikel-partikel saling tertekan satu sama lain. Kesalahan dalam mengasumsikan titik singgung antar partikel dapat diabaikan, karena luas total bidang singgung antarpartikel hanya berkisar sekitar 1 dan 3% dari luas penampang melintang A. Perlu diinengerti bahwa σ' tidak mewakili tegangan singgung yang sesungguhnya antara dua partikel, karena nilai N’/a, dimana a adalah luas bidang singgung yang sesungguhnya antara dua partikel, jauh lebih besar dan sangat tidak beraturan. Jika pada tanah terdapat partikel mineral lempung, partikel tersebut tidak bersinggungan secara langsung di antara mereka karena dihalangi oleh air yang terserap pada tiap partikel, tetapi dalam hal ini berlaku asumsi bahwa gaya antar partikel dapat dijalarkan melalui air terserap yang sangat kental. http://www.mercubuana.ac.id 3

3. dengan memakai berat isi apung tanah di bawah muka air tanah. Tegangan hanya perlu dihitung pada kedalaman-kedalaman di mana terjadi perubahan berat isi (Tabel 1). Tabel 1 Cara lain untuk menghitung σ’v ,pada kedalaman 5m dan 9 m adalah sebagai berikut: Berat isi apung pasir = 20 - 9,8, = 10,2 kN/m3 Berat isi apung lempung = 19 – 9,8 = 9,2 kN/m3 Pads kedalaman 5 m: σ’v = (3 x 17) + (2 x 10,2) = 71,4 kN/m2 Pada kedalaman 9 m: σ’v = (3 x 17) + (2 x 10,2) + (4 x 9,2) = 108,2 kN/m2. Bila hanya akan menghitung tegangan efektif saja, dianjurkan memakai metode altematif di atas. Biasanya besar tegangan dibulatkan pada angka terdekat. Tegangan diplot terhadap kedalaman seperti pada Gambar.2. Gambar 2. http://www.mercubuana.ac.id 5
