Program Studi Teknik Sipil. Fakultas Teknik Sipil dan Perencanaan Universitas Mercu Buana MODUL14 Penyelidikan tanah di lapangan. 14. I. PENDAHULUAN. Penyelidikan tanah di lapangan di butuhkan untuk data perancangan fondasi

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Program Studi Teknik Sipil' - evelia


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

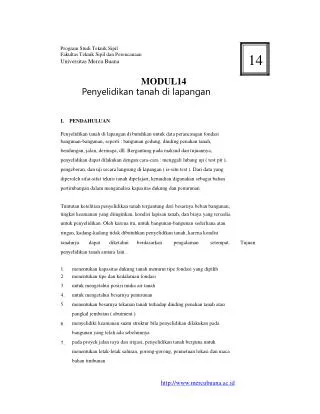

Program Studi Teknik Sipil

Fakultas Teknik Sipil dan Perencanaan

Universitas Mercu Buana

MODUL14

Penyelidikan tanah di lapangan

14

I.

PENDAHULUAN

Penyelidikan tanah di lapangan di butuhkan untuk data perancangan fondasi

bangunan-bangunan, seperti : bangunan gedung, dinding penahan tanah,

bendungan, jalan, dermaga, dll. Bergantung pada maksud dan tujuannya,

penyelidikan dapat dilakukan dengan cara-cara : menggali lubang uji ( test pit ),

pengeboran, dan uji secara langsung di lapangan ( is-situ test ). Dari data yang

diperoleh sifat-sifat teknis tanah dipelajari, kemudian digunakan sebagai bahan

pertimbangan dalam menganalisa kapasitas dukung dan penurunan.

Tuntutan ketelitian penyelidikan tanah tergantung dari besarnya beban bangunan,

tingkat keamanan yang diinginkan, kondisi lapisan tanah, dan biaya yang tersedia

untuk penyelidikan. Oleh karena itu, untuk bangunan-bangunan sederhana atau

ringan, kadang-kadang tidak dibutuhkan penyelidikan tanah, karena kondisi

tanahnya

dapat

diketahui

berdasarkan

pengalaman

setempat.

Tujuan

penyelidikan tanah amtara lain:

1.

2.

3.

4.

5.

6.

7.

menentukan kapasitas dukung tanah menurut tipe fondasi yang dipilih

menentukan tipe dan kedalaman fondasi

untuk mengetahui posisi muka air tanah

untuk mengetahui besarnya penurunan

menentukan besarnya tekanan tanah terhadap dinding penahan tanah atau

pangkal jembatan ( abutment )

menyelidiki keamanan suatu struktur bila penyelidikan dilakukan pada

bangunan yang telah ada sebelumnya

pada proyek jalan raya dan irigasi, penyelidikan tanah berguna untuk

menentukan letak-letak saluran, gorong-gorong, pennetuan lokasi dan maca

bahan timbunan

http://www.mercubuana.ac.id

slide2

polasi data dari tiap-tiap lapisan yang mengandung material-material yang secara

pendekatan mempunyai sifat-sifat yang sama.

Terdapat beberapa cara penyelidikan yang berguna untuk mengetahui kondisi

lapisan tanah dan sifat-sifat teknisnya.

1. Lubang-uji (test pit)

Cara ini berguna untuk mengetahui kondisi lapisan tanah dengan teliti. Lagi

pula, bila perlu dapat mengambil contoh tanah tak terganggu (undisturbed

sample) pada lapisan-lapisan yang dikehendaki.

2. Bor tangan (hand auger)

Cara ini termasuk yang paling sederhana dalam pembuatan lubang dalam tanah

dengan menggunakan alat bor. Alat bor seperti pada gambar.. hanya dapat

digunakan bila tanah mempunyai kohesi yang cukup, sehingga lubang bor dapat

tetap stabil di sepanjang lubangnya. Alat ini tidak dapat digunakan pada pasir

yang terendam air. Penetrasi mata bor terbatas pada kekuatan tangan yang

memutarnya, oleh karena itu tanah harus tidak mengandung batu atau lapisan

tanah keras lainnya.bor tangan dapat menembus sampai 10m, tapi umumnya

kedalaman bor maksimum 6 sampai 8 meter. Alat ini sering digunakan dalam

penyelidikan tanah untuk proyek-proyek jalan raya , kereta api, dan lapangan

terbang, dimana kedalaman lubang yang dibutuhkan pada jalan raya hanya

berkisar pada kedalaman 4m. untuk pembuatan lubang yang lebih dalam pada

tanah kohesif, bor ulir dapat digunakan ( GAMBAR 2.2B).

3

http://www.mercubuana.ac.id

slide3

Penyelidikan dengan pencucian (wash Probing)

Wash probing digunakan untuk mengetahui kedalaman pertemuan antara tanah

lunak dan tanah keras atau padat . caranya, air yang bertekanan tinggi

disemprotkan melalui pipa-pipa yang digerakan keatas dan kebawah pada lubang

yang dilindung pipa gambar… cara ini dilakukan untuk penyelidikan tanah di

pelabuhan dan penentuan lapisan tanah dibawah lipisan sungai, yang

dimaksudkan untuk menentukan kedalaman pasir atau lanau yang terletak di atas

lapisan keras atau batu. Hal tersebut teutama digunakan dalam pekerjaan

pemancangan dan pengerukan.

3.Bor putar (rotary drill)

Penyelidikan tanah dengan menggunakan bor putar atau bor mesin gambar…

dapat dilakukan pada semua jenis tanah. Alat bor putar yang digerakan dengan

mesin dapat menembus lapisan tanah keras atau bat sampai kedalaman lebih

dari 40m. alat ini dapat digunakan pada lapisan tanah keras, batu,tanah lempung

dan bahkan tanah pasir.

Pengeboran inti dilakukan jika pengeboran menembus lapisan batu. Dan bila

pada penyelidikan diinginkan untuk memperoleh contoh inti kontinu (continous

core sample) . putaran batang bor menekan ujung matan bor. Tabung inti luar

5
