Presentation Transcript
slide1

ADER

Assemblée générale

23 mars 2012

situation de la coulette
Situation de la Coulette

Site de la compostière à 1092 Belmont

plan du ppa l galis en 1993
Plan du PPA légalisé en 1993

Surface à disposition pour une extension future

slide6

Périmètre de la zone industrielle de la commune de Savigny

Village de Savigny

Gravière de la Claie aux Moines en exploitation

Surface légalisée à disposition de la compostière pour une extension de ses infrastructures

Limite territoriale de la commune de Belmont

Surface du périmètre légalisé et utilisé par la place de compostage de la Coulette

slide8

Swiss Biochar

pour une nouvelle approche de l’agriculture

slide12

Le biochar n’est pas un engrais,

Mais un réceptacle pour les nutriments du sol

Swiss-Biochar

slide13

Les radicelles se développent dans le biochar

Racine de moutarde dans du biochar

Swiss-Biochar

le biochar est un garde manger pour les bact ries du sol
Le biochar est un garde-manger pour les bactéries du sol

Diamètre des pores du biochar: 0.001 - 3000 µm

Taille d’une bactérie: 0,3 – 3 µm

Taille d’un mycélium: 2 – 80 µm

Taille d’un protozoaire: 7 – 30 µm

Taille d’une nématode: 3 – 30 µm

Taille d’une radicelle 5 – 17 µm

Taille d’une racine fine: - 800 µm

Swiss-Biochar

slide15

Nous devons favoriser le travail des microbes si nous voulons qu’ils travaillent pour nous

Figure 6.2Arbuscular mycorrhiza

Fungal hyphae growing into biochar

Pores from a germinating spore

Source: Ogawa (1994)

Quelle: BIOCHAR, Environmental Management

(Lehmann and Joseph) 2009

Swiss-Biochar

slide16

Composter avec 15 % de biochar

  • 20 % - 25% moins d’émission de CO2
  • 12 % - 20 % de perte d’azote

Swiss-Biochar

comparaison entre divers substrats
Comparaison entre divers substrats

peat ED73 peat substitute soil compost BC-compost

C.Kammann / M. Schroeder – University Giessen

tabac
Tabac

C.Kammann / M. Schroeder – University Giessen

r acteur de pyrolyse swiss biochar belmont sur lausanne
Réacteur de PyrolyseSwiss Biochar à Belmont-sur-Lausanne

350 Tonnes de Biochar et 1000 MW de chaleur par année.

Swiss-Biochar

slide20

Un grand nombre de matière peuvent être pyrolysée: les déchets verts, le fumier, le marc de raisin, le café, les boues d’épuration. La biomasse doit avoir au moins 50% de matière sèche.

Swiss-Biochar

slide21

La matière organique introduite dans les réacteurs, transite 10 minutes à l’abri de l’air à une température comprise entre 400° à 650°. Durant ce processus, les longues molécules de carbone (polymères) sont fractionnées. Un gaz de pyrolyse est produit, il est brûlé pour fournir l’énergie thermique au processus. C’est une action perpétuelle.

Swiss-Biochar

slide22

Dans le four, le gaz de synthés est brûlé à une température comprise entre 1‘250° à 1‘350°, sans flamme, selon un type de combustion FLOX. La chaleur produite transite par les réacteurs. Le processus est excédentaire en énergie. La machine d‘une puissance de 500 kWh, permet de disposer de 200 kWh sous forme d énergie thermique. Elle consomme environ 6 kW électrique. Le traitement de boue d’épuration par ce procédé produit des émissions inférieures à la combustion du bois.

Swiss-Biochar

valeurs limites d missions
Valeurs limites d‘émissions

Valeurs des émissions mesurées lors de la pyrolyse

(Bezugssauerstoffgehalt 11%)

Valeurs moyennes

journalières Valeurs limites (De)

Gesamt-C (org. Stoffe): 3,8 mg/m³ 10 mg/m³

NOx als NO2: 140,6 mg/m³ 200 mg/m³

CO: 20,3 mg/m³ 50 mg/m³

Dioxine/Furane: 0,013 ng/m³ 0,1 ng/m³

Benzo(a)pyren: <0,00004 mg/m³ 0,05 mg/m³

Swiss-Biochar

slide24

L‘installation PYREG 500 permet de traiter 1‘200 tonnes/ an de matière première et de produire 350 tonnes/an de biochar .

Swiss-Biochar

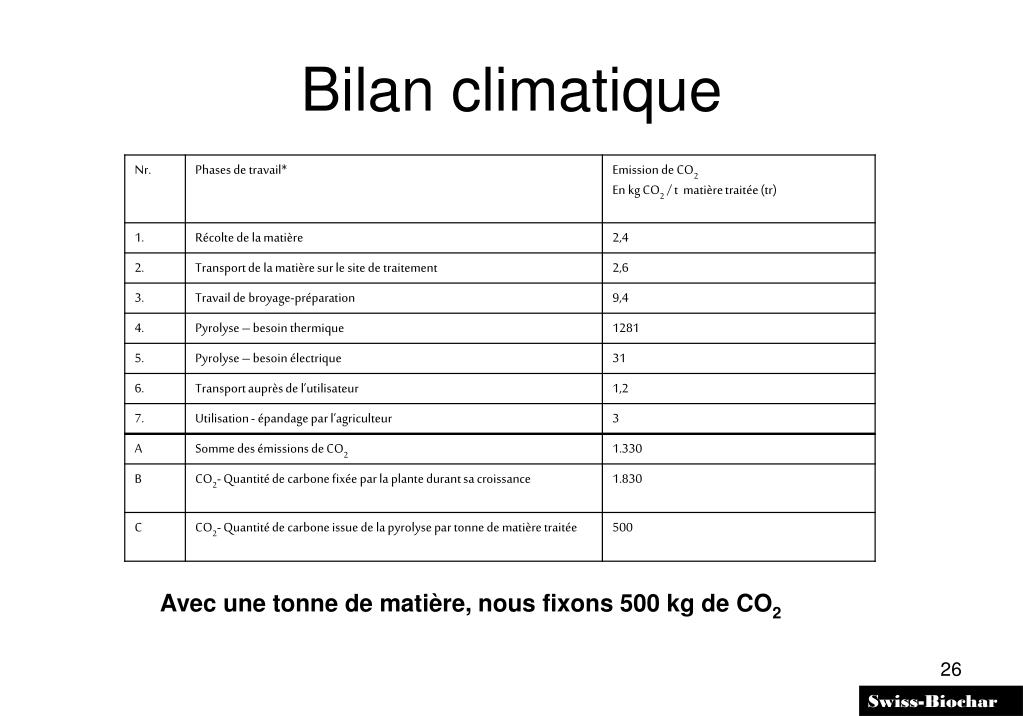

bilan climatique
Bilan climatique

Avec une tonne de matière, nous fixons 500 kg de CO2

Swiss-Biochar

certification du biochar
Certification du Biochar
  • A. Type de biomasse
    • Liste positive
    • Déchets
    • FSC
    • Transport
  • B. technique de pyrolyse
    • Emissions
    • Efficience énergétique
  • C. Caractéristiques de biochar
    • Teneur en fertilisants
    • C/H-comparaison entre les matières
    • Teneur en métaux lourds
    • Teneur en HAP (hydrocarbures aromatiques polycycliques)
  • D. Qualité du biochar
    • Teneur en poussière
    • Capacité d’adsorbtion

www.ithaka-journal.net

Swiss-Biochar

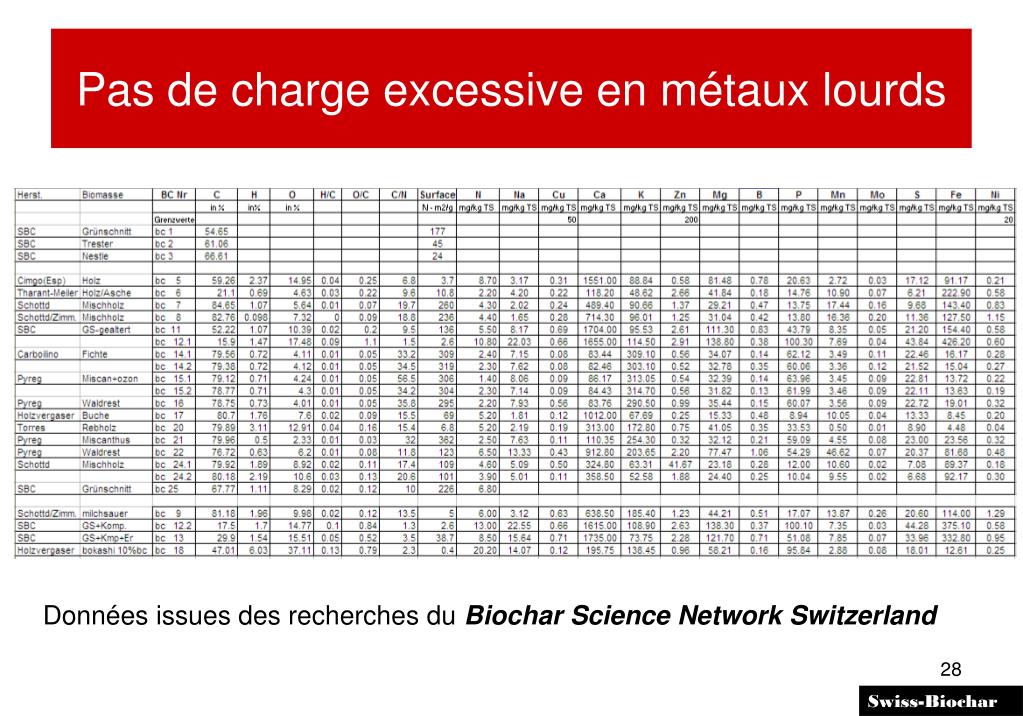

pas de charge excessive en m taux lourds
Pas de charge excessive en métaux lourds

Données issues des recherches du Biochar Science Network Switzerland

Swiss-Biochar

contr le des teneurs en hap
Contrôle des teneurs en HAP

Suite à l’analyse de 30 différents biochar, la valeur limite de 10 g/t de HAP n’a jamais été atteinte avec l’installation PYREG.

Avec un réglage idéal de l’installation, la valeur mesurée est de 4 g/t HAP.

Recherche issue de ART Agroscope et le Delinat-Institut

Swiss-Biochar

autorisation de l ofag
Autorisation de l’OFAG

2011: Autorisation provisoire d’utiliser 300 tonnes de biochar par année

Contrôle de la problématique des HAP

2012: Introduit sur la liste des matières utilisables en agriculture.

  • Amendement organique et minéral
  • Engrais de recyclage

Swiss-Biochar

pflanzenkohle produkte
Pflanzenkohle – Produkte
  • Komposthilfsstoff für Erden – (Terra Preta)
  • KarbonDünger – organisch&mineralisch
  • Silagezusatz
  • Futtermittel
  • Güllebehandlung – Stalleinstreu
  • Filter für Gülle und Abwässer
  • Boden- und Seewassersanierung
  • Weitere Produkte:
  • Badezusatz für CO2-neutrale Moorbäder
  • Isolationsmaterial für Hausbau und Raumklima
  • Pelletierung für Metallurgie als Reduktionsmittel
  • Pelletierung für Pelletheizungen

Swiss-Biochar

swiss biochar et

Swiss-Biocharet

à Belmont-sur-Lausanne

Swiss-Biochar
