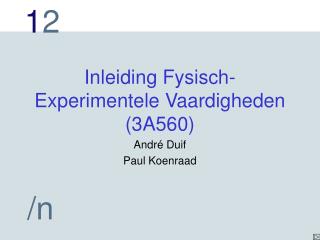

  1. Inleiding Fysisch-Experimentele Vaardigheden (3A560) André Duif Paul Koenraad

  2. De Practica

  3. Web-info Public folder in Outlook: /Public Folders/All Public Folders/Phys/Onderwijs/1e jaar/Inleiding fysisch-experimentele vaardigheden

  4. IFEV College Experimenteren Diktaat Handleiding + waarnemingenboek

  5. Organisatie van de practica

  6. Adressen André Duif a 1.16 tel. 2582 (a.m.duif@tue.nl) Paul Koenraad d 2.04 tel. 4105 (p.m.koenraad@tue.nl) Jan Millenaar b 0.02 tel. 2762 (j.millenaar@tue.nl)

  7. Indeling college • 10 weken x 2 uur (maandag 3&4) • voorbereiding op de experimenten • afsluitend schriftelijk tentamen in november 2003 • hertentamen in januari 2004 • Je moet aan het tentamen hebben deelgenomen om aan het 2de-trimester practicum (FEV) mee te mogen doen • Je moet het tentamen hebben gehaald om aan het 2de-jaars practicum (VFEV) mee te mogen doen

  8. Indeling practicum • DEELNAME VERPLICHT • 6 experimenten à 2 halve dagen • groepsindeling: • groep 1: ma.mi. + di.mi. • groep 2: vrij.ocht. + vrij.mi. • groep 3: wo.mi.+do.mi. • per proef: 2 halve dagen voor experimenteren én uitwerken • 5 proeven in (wisselende koppels), 1 proef solo • indeling: zie rooster • proefverslag van proef 4

  9. Speciale onderdelen • 8 september, 10:45-11:30 Veiligheid in de laboratoria AANWEZIGHEID VERPLICHT • cursus RSI-preventie AANWEZIGHEID VERPLICHT verroostering volgens practicum roosters

  10. Gang van zaken bij de practica • Voor het begin van de proef aanmelden bij de practicum-administratie a 0.11 • Bij verhindering afmelden: 040 2472762 • Experimenteren in de c-vleugel, begane grond • Bij iedere proef hoort een oranje flap (= toegangsbewijs) • Bovenste deel van de flap moet je ZELF HELEMAAL invullen

  11. Gang van zaken bij de practica • Alles op het practicum wordt genoteerd in een logboek • Logboeken zijn te koop bij de administratie: • deze week €7.00 • vanaf volgende week €14.00 • slechts 1 exemplaar per persoon • Vanaf volgende week worden de notebooks gebruikt bij de proeven: MEEBRENGEN! • Notebooks mogen alleen worden gebruikt voor de practica, d.w.z. NIET INTERNETTEN en GEEN MUZIEK

  12. Logboeken • Planning / voorbereiding • (schematische) schets van de opstelling • Lijst van gebruikte apparatuur (merk, type, serienr.) • Afleiding van formules en uitdrukkingen • Beschrijving meetmethode • Meetgegevens + instelling van de apparatuur (bv. bereik noteren) • Namen van files op je notebook • Uitwerking van de metingen • Plaatjes en grafieken

  13. Groepsindeling

  14. Metingen aan een voorwerp • Vraag: waarvan is het voorwerp gemaakt? • Mogelijkheden: • 18-karaat goud: =15.5 g/cm3 • goedkope legering: =13.8 g/cm3

  15. Meetmethode: =m/V massameting: m = 1238 g volumemeting: h1 h0 d = 14.5 cm

  16. Volumemeting Volume van het voorwerp: h1 h0 d = 14.5 cm

  17. Meetresultaten

  18. Conclusie • Gemeten: • =15.0 g/cm3 • Mogelijkheden: • 18-karaat goud: =15.5 g/cm3 • goedkope legering: =13.8 g/cm3 • Conclusie: • 18-karaat goud

  19. Foutenberekening Fout (onzekerheid) in hoogtemeting = h = 0.5 mm  h1h0 = (0.5  0.1) cm

  20. min. V = 165.13  0.4 = 66 cm3 h1h0 = (0.5  0.1) cm max. V = 165.13  0.6 = 99 cm3 Nieuwe berekening

  21. interval voor r Conclusie CONCLUSIE: een conclusie is onmogelijk

  22. Een nauwkeuriger meting

  23. Conclusie CONCLUSIE: goedkope legering

  24. Moraal Je mag NOOIT conclusies trekken zonder berekening van de onzekerheid

  25. Definities FOUT = afwijking van de gemeten waarde t.o.v. de werkelijke waarde ONZEKERHEID = maximale waarde die de fout kan hebben

  26. systematische fouten • altijd dezelfde afwijking • onder de knie zien te krijgen: • elimineren of voor corrigeren Fouten toevallige fouten fluctuaties Definities

  27. Notatie van meetresultaten ..... is ONZIN • (62.61 ± 4.044873298) mm • (62.61 ± 4.04) mm .................... is ook ONZIN • (62.61 ± 4) mm is ook ONZIN ......................... • (63± 4) is ook ONZIN .................................... • (63± 4) mm is CORRECT ............................... • (6.3± 0.4) 101 mm is ook CORRECT ....................

  28. Regels • Onzekerheden opgeven met 1 significant cijfer • Bij tussenresultaten: 2 significante cijfers • Meetresultaat en onzekerheid op dezelfde positie afronden • EENHEDEN vermelden

  29. Nog een paar definities gemeten grootheid: absolute onzekerheid in x: heeft dezelfde dimensie als x relatieve onzekerheid in x: is dimensieloos !

  30. merk op D algemene formule: De oppervlakte van een cirkel

  31. b l De oppervlakte van een rechthoek

  32. is de partiële afgeleide van O naar l Algemene formule

  33. Een paar oefeningen

  34. d h Inhoud van een cilinder
