انواع چرخ دنده ها و روشهای تولید آن ها

حمید رضا انوری

رشته ی: ساخت و تولید

استاد راهنما: آقای اسکندرزاده

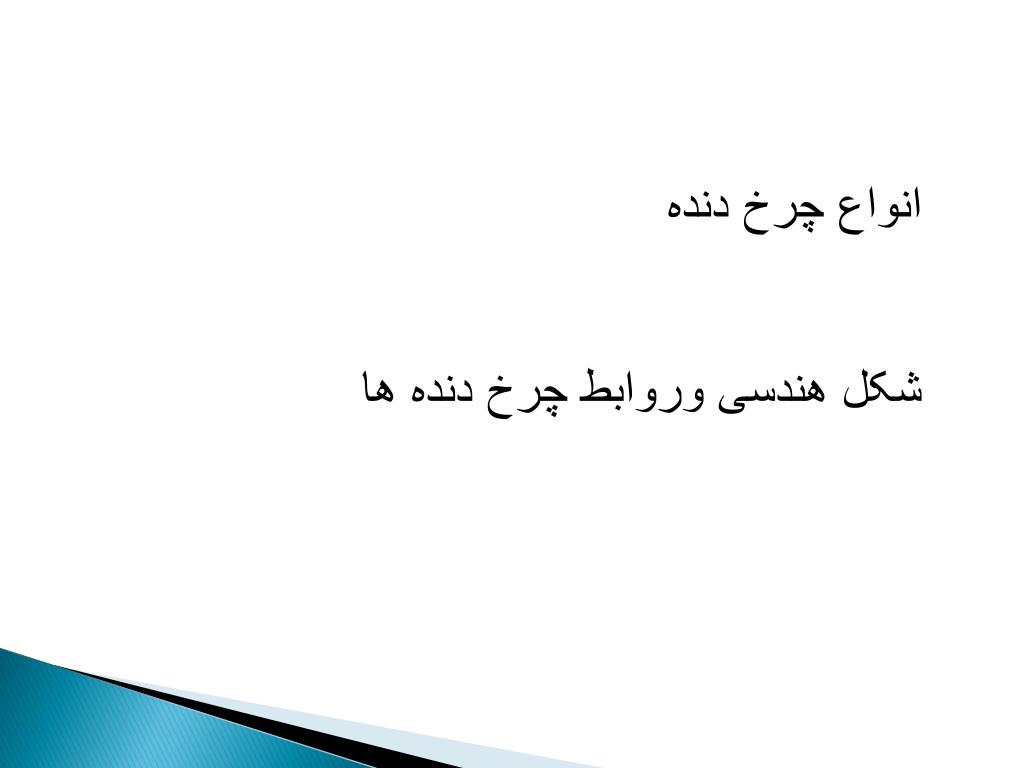

انواع چرخ دنده تولید آن ها

شکل هندسی وروابط چرخ دنده ها


چرخ دنده ها : تولید آن ها

  • از اجزای اصلی انتقال قدرت درماشین ها هستند؛

  • برای انتقال حرکت و تغییر سرعت دورانی و گشتاور مورد استفاده قرار می گیرند؛

  • کار آنها بر اساس درگیری و غلتش می باشد (اصطکاک حرکت غلتشی کمتراز اصطکاک حرکت لغزشی است).


انواع چرخ دنده تولید آن ها

  • 1- چرخ دنده های ساده

  • 2-چرخ دنده های ساده داخلی

  • 3- چرخ دنده هایمارپیچی

  • 4-چرخ دنده های مخروطی

5-دنده های شانه ای

6- چرخ دنده های حلزونی

7- چرخ دنده های جناغی

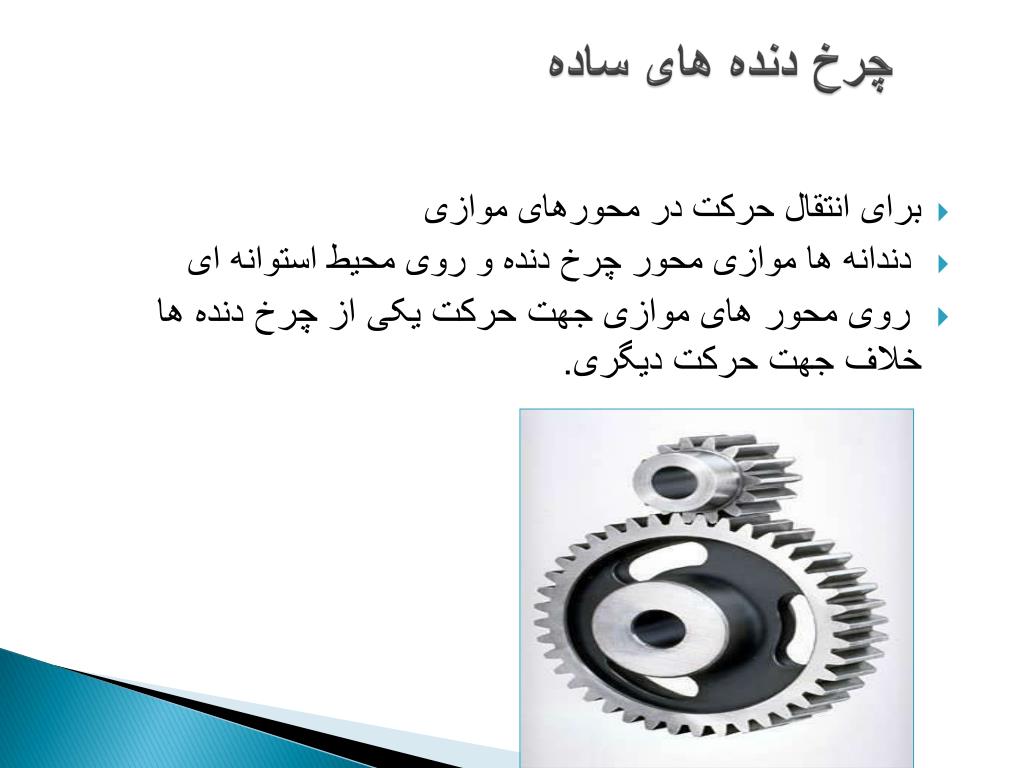

چرخ دنده های ساده تولید آن ها

  • برای انتقال حرکت در محورهایموازی

  • دندانه ها موازی محور چرخ دنده و روی محیط استوانه ای

  • روی محور های موازی جهت حرکت یکی از چرخ دنده ها خلاف جهت حرکت دیگری.


چرخ دنده ساده داخلی تولید آن ها

  • دو محور به هم نزدیک باشند.

  • امکان استفاده از دنده های ساده خارجی نبا شد.


چرخ دنده های مارپيچی تولید آن ها

  • انتقال نیرو

  • در محور های موازی،

همچنین در محورهایی که دارای زاویه بوده و نسبت به هم متنافر میباشند.


چرخ دنده های مخروطی تولید آن ها

  • انتقال نیرو در محور های عمود بر هم و محورهای با زاویه تقاطع کمتریا بیشتر از 90 درجه.

دندا نه ها روی محیط یک مخروط ناقص بصورت ساده و یا بصورت مارپیچ


چرخ دنده های شانه ای تولید آن ها

  • مبدل حرکت دورانی به حرکت خطی


چرخ دنده های حلزونی تولید آن ها

  • جهت تقلیل سرعت روی دو محور عمود بر هم.

  • در این سیستم:

  • 1. نسبت انتقال بسیار زیاد

  • 2. انتقال گشتاور زیاد و دور کم

  • 3. تحمل بارهای شعاعی و محوری زیاد توسط پیچ حلزون در نتیجه یاتاقان محکم


چرخ دنده های جنا تولید آن هاغی

  • دنده های روی محیط استوانه نسبت به هم دارای زاویه ی معمولا کمتر از90درجه


مشخصات کلی چرخ دنده ها تولید آن ها

  • 1- شعاع خارجی

  • 2- شعاع داخلی

  • 3-شعاع دایره مبنا

  • 4- گام چرخ دنده

  • 5- ارتفاع دنده

  • 6- ارتفاع سر دنده

  • 7-ارتفاع پای دنده

Ro

Rb

R

t

ht

a

b


روش های تولید چرخ دنده ها: تولید آن ها

  • -ریخته گری:

  • مناسب برای سرعت های پایین و دقت ابعادی مورد نیاز پایین

  • -فرم دادن:

  • قطعات با تغییر شکل پلاستیک مواد تولید می شوند، روش هایی مانند:

  • - اکستروژن (چرخ دنده های آلومینیومی یا مسی)

  • - تزریق پلاستیک (چرخ دنده های ترموپلاستیکی)

  • مناسب برای دقت های ابعادی متوسط و تولید انبوه

  • -متالورژی پودر:

  • ممزوج شدن ذرات پودرهای فلزات تحت حرارت بالا و فشار داخل قالب

  • مناسب برای چرخ دنده های فلزی کوچک و تولید انبوه

  • -ماشین کاری:

  • براده برداری از یک قطعه خام استوانه ای شکل به منظور ایجاد شکل دندانه

  • مناسب برای انتقال قدرت، سرعت های بالا


روش های براده برداری برای ایجاد دندانه:

  • 1-روش هاب زدن((Hobbing

  • دندانه های ابزار برش مانند یک حلزون (worm) حول یک استوانه قرار دارند و چرخدنده خام مثل یک چرخ حلزون با آن تماس پیدا کرده و شکل می گیرد.

  • سه نوع حرکت پیشروی (feed) در هاب زدن وجود دارد.


  • 2- دندانهروش شکل دادن (Shaping)

  • حرکت رفت و برگشتی یک ابزار برش به شکل شانه دنده یا چرخ دنده معمولی، در جهت عرض دندانه چرخ دنده خام


  • 3-روش فرزکاری ( دندانهMilling)

  • حرکت دورانی یک ابزار برش و حرکت چرخ دنده خام در جهت عرض دندانه برای ایجاد هر دندانه

  • دندانه ها یکی یکی ایجاد می شوند


  • 4-روش دندانهBroaching

  • دندانه های ابزار برش روی یک سطح مخروطی شکل قرار دارند و با حرکت در امتداد طول چرخ دنده خام، فرم دندانه ها را به تدریج ایجاد می کنند.


Finishing
(Finishing) دندانهپرداخت چرخ دنده ها

  • -در کاربردهایی که عملکرد با کیفیت بالا برای چرخ دنده مورد نیاز است (مانند سرعت های بالا یا بارهای سنگین)

  • -معمولا پرهزینه است

  • -دو الگوی کلی برای پرداخت دندانه ها:

  • براده برداری ظریف از روی دندانه ها

  • فشردن سطح دندانه ها برای ایجاد یکنواختی در سطح


روش های پرداخت چرخ دنده ها دندانه

  • -پرداخت قبل از عملیات حرارتی:

  • تراشیدن دندانه (Shaving)

  • غلتک کاری دندانه (Rolling)

  • -پرداخت بعد از عملیات حرارتی:

  • سنگ زدن دندانه (Grinding)

  • هونینگ دندانه (Honing)
