Presentation Transcript

  1. 指導老師：杜翌群 老師 ECG(Electrocardiography)心電圖 組員：王昱凱 49827044 莊凱華 MA129102 詹昆翰 MA12D103 顏豪廷 MA12D106 Date：April 1st

  2. ECG原理 • ECG應用 • ECG線路分析與討論 • 參考文獻 大綱

  3. 心臟是由心肌所組成，當動作電位(Action potential)產生時，會導致心肌的收縮，而達到將血液幫浦到全身的功能 • 此動作電位的電流會從心臟散佈到全身，其電流的分佈亦不相同 • 每次心跳心肌細胞去極化的時候會在皮膚表面引起很小的電學改變 • 這個小變化被心電圖記錄裝置捕捉並放大即可描繪心電圖。 • 目的 • 了解心電圖產生的原理 • 了解心電圖雙極誘導量測方法 ECG原理

  4. 若將電位投影於身體前平面上，稱之為前心臟向量圖。這是由荷蘭生理家WillenEinthoven所發現，所以又稱為Einthoven三角形若將電位投影於身體前平面上，稱之為前心臟向量圖。這是由荷蘭生理家WillenEinthoven所發現，所以又稱為Einthoven三角形 • 如圖(1)所示，可藉由表面電極將此訊號紀錄下來，不同的電極對，所紀錄到不同的電位波形和大小，則稱為導程(Lead) ECG原理 圖(1)導程示意圖

  5. 其中雙極誘導測定，以其向量方向分為LeadⅠ、LeadⅡ、LeadⅢ三種測量形態其中雙極誘導測定，以其向量方向分為LeadⅠ、LeadⅡ、LeadⅢ三種測量形態 • Lead I = 左手電位與右手電位之差=LA – RA • Lead II = 左腳電位與右手電位之差=LL – RA • Lead III = 左腳電位與左手電位之差=LL – LA • 通常取右腳為參考接地，此乃右腳離心臟最遠，所以其電位變化最小 ECG原理

  6. 如圖所示，心臟可以區分為左心房、左心室與右心房、右心室，心臟的收縮便是由右心房上竇房結(SA node)產生每分鐘大約60次的微小電脈衝訊所控制 • 一般靜止情況下的心臟細胞是屬於荷電（帶負電）， 或稱作「極化(polarized)」，一旦受到電刺激便 「去極化(deporlarized)」，帶正電並產生收縮反應。 ECG原理

  7. ECG中常見的病理表現 ECG應用

  8. iPhone化身攜帶式心電圖裝置，智慧應用大突破！iPhone化身攜帶式心電圖裝置，智慧應用大突破！ • AliveCor即將推出iPhone保護套與相關應用程式，號稱可協助監控心臟 • 這項保護套為攜帶式心電圖裝置，適用於iPhone 4與4S，主要功能並非記錄心跳，而是測量帶動心跳的電脈衝 ECG應用

  9. ECG應用

  10. 心臟4D立體心電圖 是最先進的心電圖儀, 利用X, Y, Z 空間及時間記錄心臟心電情況, 能及早發現心臟疾病。 ECG應用

  11. ECG硬體架構圖 前級放 大器 高通濾 波器 低通濾 波器 帶拒濾 波器 ECG電路分析與討論 電腦軟 體端 A/D 轉換 後級放 大器

  12. ECG硬體架構-感測器選擇 • 銀氯化銀之表面電極 • 量測位置:右手、左手、右腳 ECG電路分析與討論

  13. ECG硬體架構－前級放大器 • 儀表放大器:AD620 • 兩個同相放大器與一個差值放大器 • 極大的輸入阻抗與非常大的共模拒斥比 • 將微弱的心電訊號放大 ECG電路分析討論

  14. ECG硬體架構-右腳電路驅動 • 心電訊號硬體電路測量方式採用Lead I • 將人體表面的共模電壓經由運算放大器輸出端，由右腳輸入反饋回身體表面 • 目的在於消除共模雜訊及市電干擾 ECG電路分析與討論

  15. ECG硬體架構-帶通濾波器 • 心電頻率範圍:0.5Hz(高通濾波器)~250Hz (低通濾波器) ECG電路分析與討論

  16. ECG硬體架構-帶拒濾波器 • 頻率範圍:60Hz • 濾除市電雜訊 ECG電路分析與討論

  17. ECG硬體架構-後級放大器 • 使用數個同級放大器 • 調整訊號振幅始後端數位電路能接收到最佳的數值 ECG電路分析與討論

  18. 電路圖設計 ECG電路分析與討論

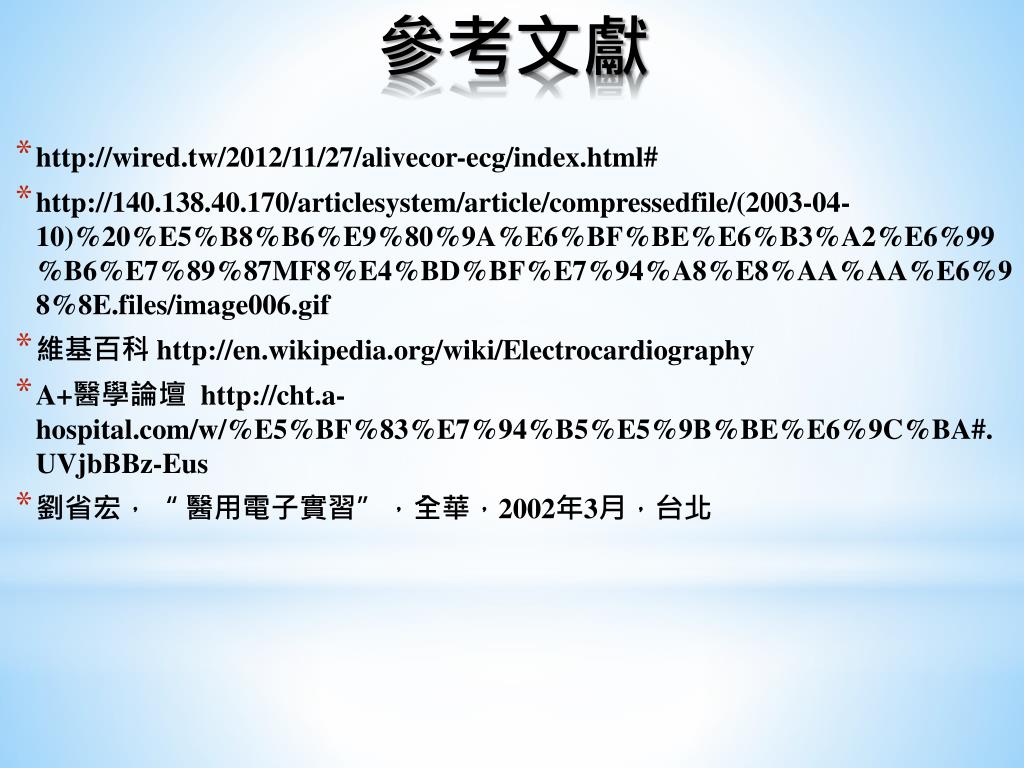

  19. http://wired.tw/2012/11/27/alivecor-ecg/index.html# • http://140.138.40.170/articlesystem/article/compressedfile/(2003-04-10)%20%E5%B8%B6%E9%80%9A%E6%BF%BE%E6%B3%A2%E6%99%B6%E7%89%87MF8%E4%BD%BF%E7%94%A8%E8%AA%AA%E6%98%8E.files/image006.gif • 維基百科 http://en.wikipedia.org/wiki/Electrocardiography • A+醫學論壇 http://cht.a-hospital.com/w/%E5%BF%83%E7%94%B5%E5%9B%BE%E6%9C%BA#.UVjbBBz-Eus • 劉省宏，“ 醫用電子實習”，全華，2002年3月，台北 參考文獻

  20. Thanks for Your Attention!
