  1. Informatique 1. Les applications de l’informatique 2. Historique de l’informatique 3. Structure et fonctionnement d’un système informatique 4. Structure d’un micro-ordinateur de type PC 5. Les logiciels autour du PC 6. Les réseaux

  2. Le PC • Type « bureau » Type « portable »

  3. L’unité centrale … et quelques périphériques

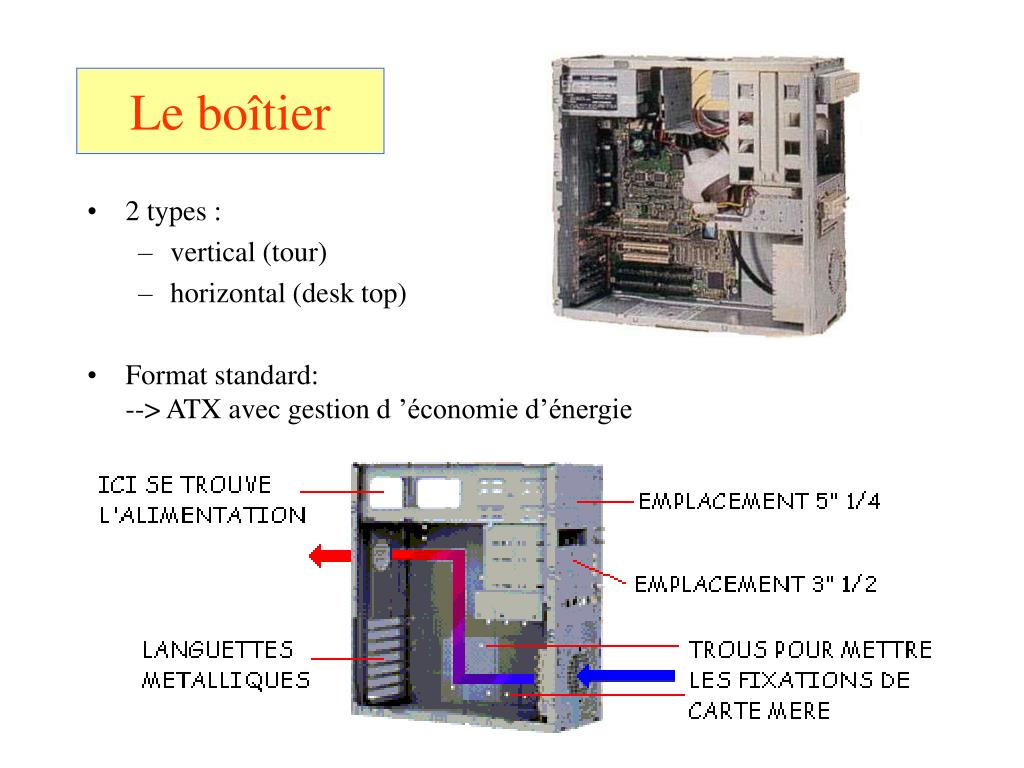

  4. Le boîtier • 2 types : • vertical (tour) • horizontal (desk top) • Format standard: --> ATX avec gestion d ’économie d’énergie

  5. La carte mère : détail Déf. I Déf. II

  6. La carte mère : rôle • Carte électronique principale de la machine • permet d'interconnecter tous les autres composants de l’ordinateur (processeur, mémoire, disque dur, carte graphique, souris, clavier, etc. ) • le cœur est le « chipset »: il détermine si la carte mère accepte les différents processeurs, les nouveaux formats de mémoire...

  7. La carte mère: définitions (I) • Port IDE: Integrated Drive Electronic. Connecteur intégré à la carte mère. Ce standard sert à gérer les disques durs, le CD-ROM et le DVD-ROM. • Ports PS2 : Connecteur rond 6 broches (clavier, souris) • Port USB : (Universal Serial Bus) : norme de connexion de périphériques externes: souris, clavier, modem, scanner, unité de sauvegarde... Tous sont connectés en série. Tous ces périphériques peuvent se brancher "à chaud", c'est à dire sans avoir à redémarrer la machine, et ne nécessitent pas de drivers pour fonctionner ! • Port parallèle et série : Branchement des câbles série ( modem) et parallèle (imprimante) Schéma carte mère:

  8. La carte mère: définitions (II) • Port AGP (Accelerated Graphics Port = Port graphique accéléré) • Port PCI  (Peripheral Component Interconnect = Interconnexion de composants périphériques. Bus de données de 32 bits conçu par Intel ) : Emplacement permettant la connexion des cartes internes au format PCI (vidéo, son, modem…) • Port ISA (Industry Standard Architecture). Ancien format de bus de données. Il est voué à disparaître dans un assez proche avenir • Slot mémoire DIMM : emplacement pour les barrettes de mémoire au format de 64 bits • Chipset : c’est le cœur de la carte mère et c'est ce composant électronique qui gère une bonne part des échanges de données qui transitent par la carte mère. • Socket : Il s'agit du type de support physique des processeurs Schéma carte mère:

  9. Éléments fixés sur la carte mère Carte son Carte réseau Carte SCSI Carte d’acquisition vidéo Processeurs Barrettes mémoire Carte vidéo

  10. Périphériques reliés à la carte mère Périphériques EXTERNES Périphériques INTERNES

  11. les connecteurs externes reliés à la carte mère et ses éléments Câble “ Série : db9-db25 ” Câble USB Câble “ Parallèle ” Jarretière (RJ45)

  12. Le processeur • Composant électronique : « cerveau » du PC, • Chargé d’exécuter une suite d’instructions codées numériquement, • Fonctionnement séquentiel cadencé par un signal d’horloge (800 MHz, 2 GHz…), • Exécute une seule instruction à la fois, • Maître des échanges entre les autres composants,

  13. Le disque dur • Sert à stocker les informations (mémoire de masse)et à les retrouver à chaque allumage de la machine • Support magnétique • Équivalent à plusieurs disquettes: capacité de stockage de plusieurs Go (120 Go en 2002) • Décomposition en cylindres/têtes/secteurs de 512 octets • Différents formats (FAT16, FAT32, MAC…) • 2 types d’interface: • IDE (Integrate Drive Electronic) • UDMA (Ultra Direct Memory Access) 33 à 133 Mhz • 5400 tr/min , 7200 tr/min • SCSI (Small Computer System Interface) • 10 000 tr/min

  14. L’écran • Signal vidéo en 3 composantes RVB (Rouge Vert Bleu), • Taille exprimée en pouce (17" ,19", 21"…) • Écran à tube cathodique ou cristaux liquides, • Se connecte sur la carte graphique de l’unité centrale,

  15. La liaison série - La liaison parallèle • Liaison PARALLELE • C’est une liaison sur « n » fils : les « n » informations circulent en même temps, • Liaison rapide mais coûteuse (nombre important de câbles) • Exemple : imprimante. • Liaison SERIE • C’est une liaison sur « 1 fil » : Les « n » informations circulent les unes à la suite des autres, • Liaison lente mais très économique, • Exemple : TTL, RS232, Modem, ...
