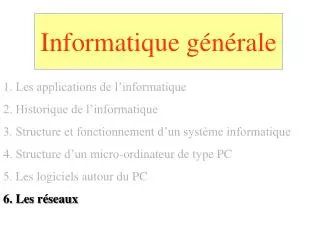

1. Informatique générale 1. Les applications de l’informatique 2. Historique de l’informatique 3. Structure et fonctionnement d’un système informatique 4. Structure d’un micro-ordinateur de type PC 5. Les logiciels autour du PC 6. Les réseaux

2. Les réseaux • Ils permettent aux micro-ordinateurs de communiquer, • Les réseaux « distants » comme Internet permettent une communication au niveau mondial • Les réseaux « locaux » sont limités à l’interconnexion de machines présentes dans un même local

3. Les réseaux : Pour quoi faire ? • Dialogue • mail, visioconférence, télétravail… • Échange de données • transfert de fichiers • Partage de ressources • un logiciel installé sur un PC est utilisé par plusieurs utilisateurs sur d’autres PC • Partage de matériel • disques durs, CDRom, lecteurs ZIP, imprimante, modem….

4. Le réseau local • Définition • Il comprend des ordinateurs reliés entre eux par des câbles électriques ou fibres optiques • Les ordinateurs sont situés dans un même lieu géographique • Avantages • Partage des disques durs, des CDRom, des imprimantes, • Partage des logiciels • Centralisation des sauvegardes des documents de travail • Travail en collaboration • Utilisation des messageries internes

5. PC Mac Grand système Station de travail UNIX Le réseau local :hétérogénéité du matériel Un réseau local peut comprendre toutes sortes de machines informatiques: - PC - Macintosh - station de travail UNIX - grand système - …

6. Le réseau local : serveur & client Serveur : Un ordinateur qui partage avec les autres ordinateurs les ressources qui lui appartiennent ou qui lui sont physiquement connectées ont une fonction de « serveur » Client : Un ordinateur qui utilise les ressources des autres ordinateurs est, pour ces derniers, un « client » (on dit aussi station cliente ou station )

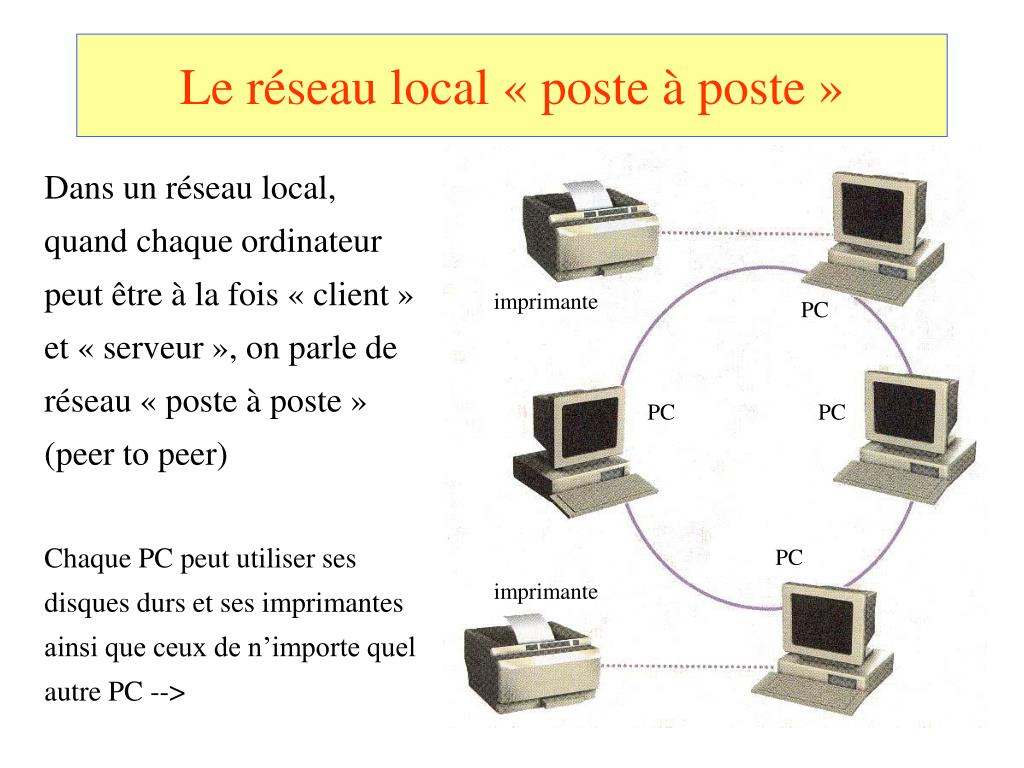

7. imprimante PC PC PC PC imprimante Le réseau local « poste à poste » Dans un réseau local, quand chaque ordinateur peut être à la fois « client » et « serveur », on parle de réseau « poste à poste » (peer to peer) Chaque PC peut utiliser ses disques durs et ses imprimantes ainsi que ceux de n’importe quel autre PC -->

8. Station cliente Imprimante du serveur Serveur dédié Station cliente Imprimante réseau Imprimante locale à une station cliente Station cliente Le réseau local « à serveur dédié » Un réseau local à serveur dédié possède une (ou plusieurs) machine spécialisée dont la fonction est d’être « serveur ». Les autres machines sont clientes.

9. Les topologies des réseaux Anneau : Chaque station reçoit et renvoie l’information. Le sens de propagation est déterminé Etoile : Toute communication inter-station passe par un nœud central Bus : Chaque station déverse et prélève l’information directement

10. Adaptateur réseau Hub ( = Nœud du réseau) Câble (4 doubles paires torsadées) + connecteurs RJ45 Les éléments matériels d’un réseau(Réseau Ethernet en étoile) Vers autre PC avec adaptateur réseau

11. Les éléments matériels d’un réseau(Réseau Ethernet en bus) Adaptateur réseau Bouchon Câble coaxial 50 Ohms avec connecteur BNC Té BNC

12. Le réseau : Physique / Logique La partie physique (ou réseau physique) : Cette partie a trait à la connectique et aux signaux électriques qui permettent aux machines de se reconnaître et de collaborer --> réseau ETHERNET en étoile (RJ45+jarretière), --> réseau ETHERNET en bus (coaxial+BNC)... La partie logique (ou réseau logique) : le protocole Cette partie (intelligente) a trait au type de logiciel qui organise le protocole, les partages de ressources, la sécurité d’accès, … --> Le protocole réseau : la « langue » parlée par le réseau

13. Le protocole réseau (I) Les machines envoient et reçoivent des données grâce au réseau physique (réseau Ethernet) ! MAIS ... il faut qu’elles se comprennent entre-elles. C’est la « langue parlée par le réseau : le protocole Exemples de protocoles: - NetBEUI (pour PC) - IPX/SPX (pour les serveurs NetWare de Novell) - TCP/IP (pour PC, Internet, station de travail UNIX) - AppelTAlk ou TCP/IP (pour les Macintosh d’Apple)

14. Protocole B Protocole A Le protocole réseau (II) Les machines (PC, Mac, imprimantes, station de travail UNIX…) interconnectées peuvent utiliser des protocoles différents. --> Seules pourront communiquer celles qui ont un protocole commun

15. Couche application Couche présentation Couche session Couche transport Couche réseau Couche liaison données Couche physique Le modèle OSI Le marché des réseaux utilise un modèle standard à sept couches appelé modèle OSI (Open System Interconnexions) :  normaliser la conception des systèmes de protocoles pour les réseaux,  faciliter leur interconnexion,  donner, aux développeurs de logiciels, le plus large accès possible aux protocoles standards.

16. Couche application Couche présentation Couche session Couche transport Couche réseau Couche liaison données Couche physique Le modèle OSI : les 7 couches couche physique: convertit les données en signaux numériques propres à transiter sur le moyen de communication et gère leur transmission, couche liaison données : assure l’interface avec la carte réseau, entretient les liens logiques sur le sous-réseau, couche réseau : gère l’adressage logique et le routage, couche transport : contrôle le flot de données et gère les erreurs, couche session : ouvre les sessions reliant les applications qui tournent sur les machines interconnectées, couche présentation : met les données au format standard, gère le cryptage et la compression, couche application : assure l’interface entre applications, gère les transferts de fichiers, les communications, etc.

17. Les passerelles (routeurs) • Les grands réseaux sont fractionnés de façon à accroître leur efficacité. On utilise pour cela des moyens d’interconnexion appelés routeurs, ponts ou B-routeurs. • Les grands réseaux doivent être en mesure de filtrer et canaliser le trafic pour éviter une saturation de ses liaisons physiques. • Les grand réseaux sont donc divisés en éléments de taille plus modeste. Chaque élément est isolé de l’ensemble par un moyen de filtrage. Le dispositif de filtrage permet d’éviter toute communication sur l’ensemble du réseau si émetteur et récepteur d’un message sont dans le même sous-réseau.
