  1. Informatique 1. Les applications de l’informatique 2. Historique de l’informatique 3. Structure et fonctionnement d’un système informatique 4. Structure d’un micro-ordinateur de type PC 5. Les logiciels autour du PC 6. Les réseaux

  2. 3. Structure et fonctionnement d ’un système informatique • Le processeur exécute séquentiellement des instructions, • La zone mémoire contient: • les instructions du programme • les données qui vont évoluer en fonction des instructions, • La zone d’entrées-sorties qui assure le lien avec l’extérieur.

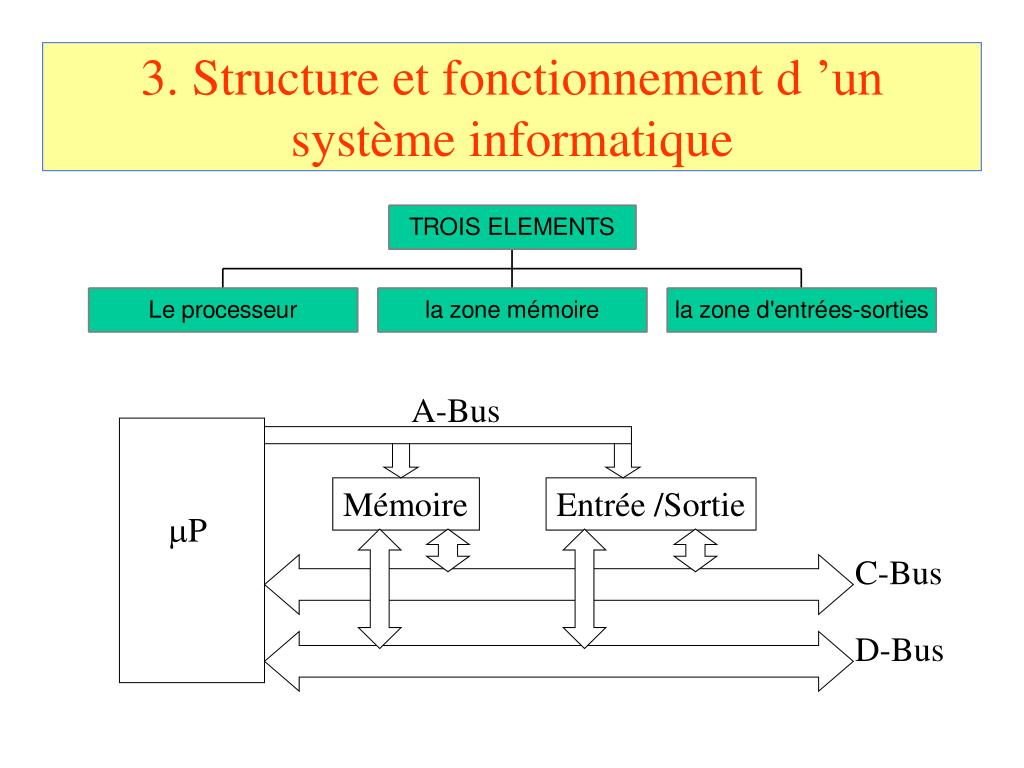

  3. 3. Structure et fonctionnement d ’un système informatique A-Bus Mémoire Entrée /Sortie P C-Bus D-Bus

  4. 3. Structure et fonctionnement d ’un système informatique Le processeur : ses fonctions et ses caractéristiques • Caractéristiques : • Composant électronique, • Fonctionnement séquentiel cadencé par un signal d’horloge, • Maître des échanges avec les autres composants, • Fonctions: • exécute une suite d’instructions codées numériquement, • Exécute une seule instruction à la fois,

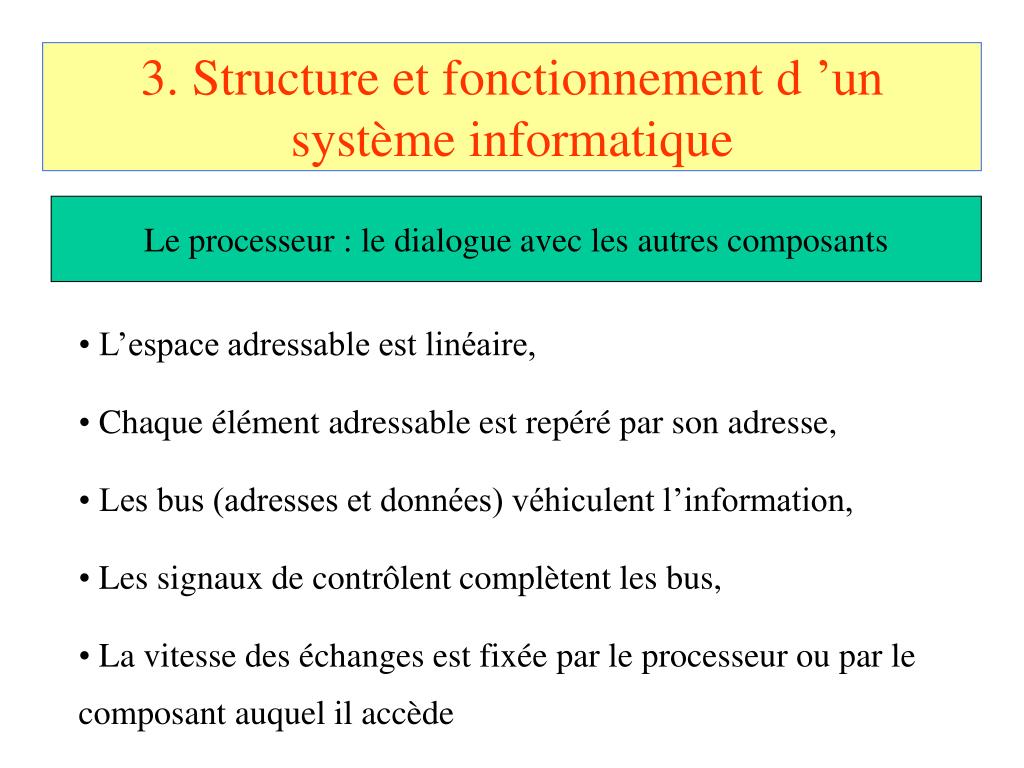

  5. 3. Structure et fonctionnement d ’un système informatique Le processeur : le dialogue avec les autres composants • L’espace adressable est linéaire, • Chaque élément adressable est repéré par son adresse, • Les bus (adresses et données) véhiculent l’information, • Les signaux de contrôlent complètent les bus, • La vitesse des échanges est fixée par le processeur ou par le composant auquel il accède

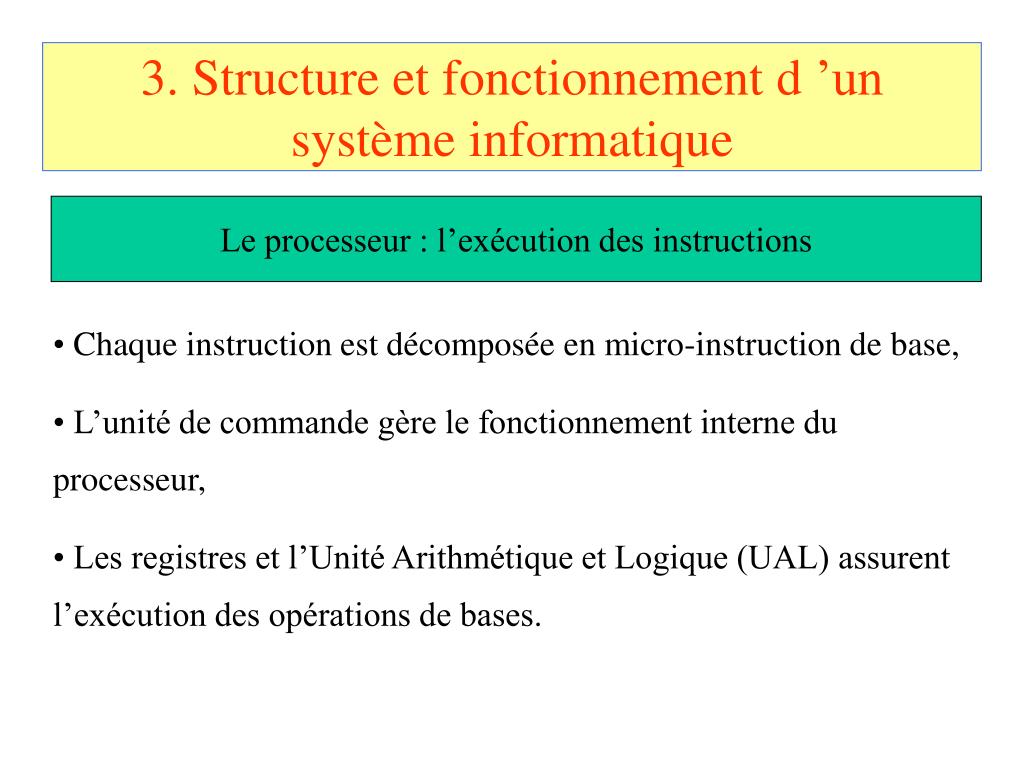

  6. 3. Structure et fonctionnement d ’un système informatique Le processeur : l’exécution des instructions • Chaque instruction est décomposée en micro-instruction de base, • L’unité de commande gère le fonctionnement interne du processeur, • Les registres et l’Unité Arithmétique et Logique (UAL) assurent l’exécution des opérations de bases.

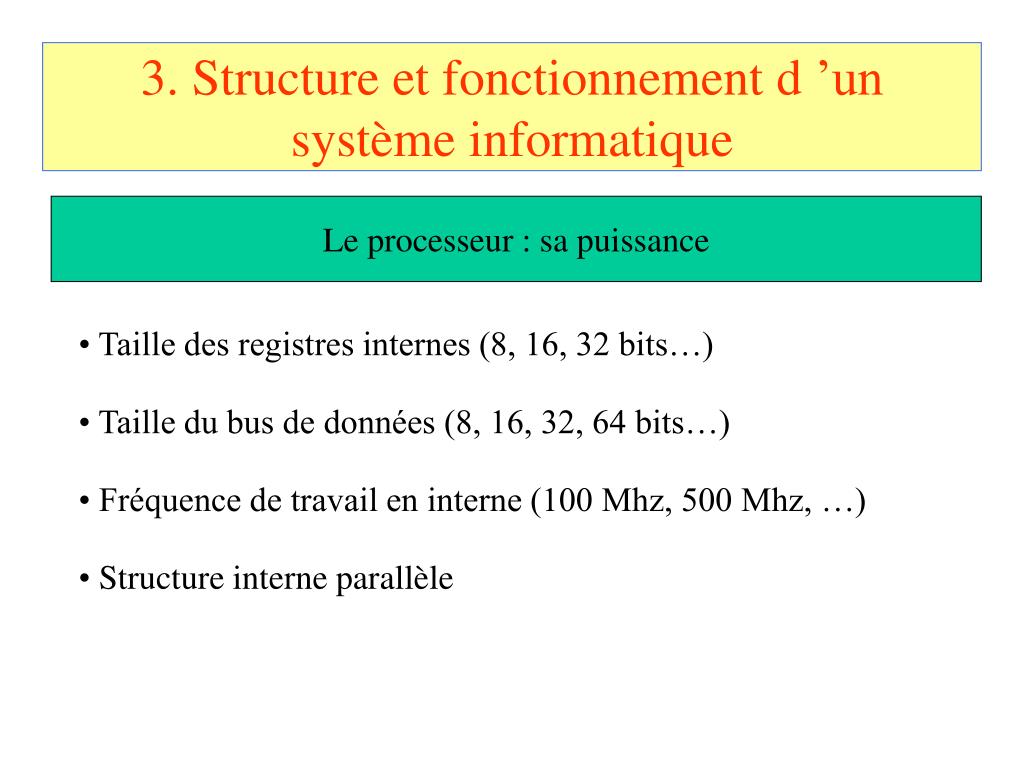

  7. 3. Structure et fonctionnement d ’un système informatique Le processeur : sa puissance • Taille des registres internes (8, 16, 32 bits…) • Taille du bus de données (8, 16, 32, 64 bits…) • Fréquence de travail en interne (100 Mhz, 500 Mhz, …) • Structure interne parallèle

  8. 3. Structure et fonctionnement d ’un système informatique Le processeur : la marché actuel • les constructeurs: • Puissance jusqu’à 2 GHz, • Registres internes jusqu’à 64 bits • des concurrents:

  9. 3. Structure et fonctionnement d ’un système informatique La mémoire / Les entrées-sorties • Mémoire morte (ROM, REPROM) • Mémoire vive (RAM dynamique ou statique) • Entrées-sorties (tout ou rien, analogiques) • Interface de puissance
