projet de cr ation d un syst me dynamique de repr sentation d un parc informatique

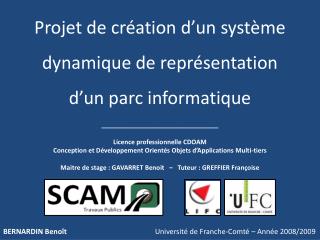

Projet de création d’un système dynamique de représentationd’un parc informatique

  • _________________________________
  • Licence professionnelle CDOAM
  • Conception et Développement Orientés Objets d’Applications Multi-tiers

Maitre de stage : GAVARRET Benoit – Tuteur : GREFFIER Françoise

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide2

PRESENTATION

La société SCAM Travaux Publics :

- Activité

- Localisations

- Effectifs représentatifs

Environnement / lieu de réalisation :

- Le service informatique (localisation, effectifs, gestion…)

Le projet de création d’un système dynamique de représentation d’un parc informatique :

- Objectif principal : Créerune interface capable de représenter les ressources critiques du réseau informatique et de mettre en évidence les machines non connectées.

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide3

PRESENTATION

Introduction

I. Analyse préalable au projet

1). Les applications de supervision existantes

2). Limites de ces outils actuels

3). Besoins exprimés pour la future application

4). Choix de développement

II. Réalisation du système de représentation dynamique

1). Principe de fonctionnement global du système

2). Application orientée « réseau »

3). Détails de la construction d’une agence

III. Résultats

1). Objectif réalisé ?

2). Evolutions possibles

Conclusion

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide4

ANALYSE PREALABLE AU PROJET

Introduction

I. Analyse préalable au projet

1). Les applications de supervision existantes

2). Limites de ces outils actuels

3). Besoins exprimés pour la future application

4). Choix de développement

II. Réalisation du système de représentation dynamique

1). Principe de fonctionnement global du système

2). Application orientée « réseau »

3). Détails de la construction d’une agence

III. Résultats

1). Objectif réalisé ?

2). Evolutions possibles

Conclusion

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide5

ANALYSE PREALABLE AU PROJET

Les application de supervision existantes

OUTILS EXISTANTS OUTILS A DEVELOPPER

Outil d’inventaire

du parc informatique

(GLPI + OCS Inventory)

  • SUPERVISION
  • du PARC
  • INFORMATIQUE

Outil de supervision

des alertes dites « SNMP »

Système dynamique de représentation des ressources critiques

Outil de centralisation

des logs machines

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide6

ANALYSE PREALABLE AU PROJET

Introduction

I. Analyse préalable au projet

1). Les applications de supervision existantes

2). Limites de ces outils actuels

3). Besoins exprimés pour la future application

4). Choix de développement

II. Réalisation du système de représentation dynamique

1). Principe de fonctionnement global du système

2). Application orientée « réseau »

3). Détails de la construction d’une agence

III. Résultats

1). Objectif réalisé ?

2). Evolutions possibles

Conclusion

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide7

PRESENTATION

ANALYSE PREALABLE AU PROJET

Limites des outils actuels

Outil d’inventaire du parc informatique (GLPI)Aucune dynamique : l’outil doit être mis à jour quotidiennement par les administrateursOutil de supervision des alertes dites « SNMP »Aucune globalité : chaque alerte concerne une et une seule machine. Ces dernières ne sont pas regroupées, par agence par exemple.Outil de centralisation des logs machinesAucune optimisation : tous les logs générés sur le parc sont remontés. Aucun tri n’est effectué, par importance par exemple.En bref, les deux principales limites sont les suivantes :Aucune représentation dynamique du réseau : Les outilsutilisés ne permettent pas d’avoir une visualisation de l’ensemble du parc.Aucune visualisation rapide de l’état du réseau : Les administrateursne peuvent pas savoir, de manière efficiente, les machines qui ont unproblème.

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide8

ANALYSE PREALABLE AU PROJET

Introduction

I. Analyse préalable au projet

1). Les applications de supervision existantes

2). Limites de ces outils actuels

3). Besoins exprimés pour la future application

4). Choix de développement

II. Réalisation du système de représentation dynamique

1). Principe de fonctionnement global du système

2). Application orientée « réseau »

3). Détails de la construction d’une agence

III. Résultats

1). Objectif réalisé ?

2). Evolutions possibles

Conclusion

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide9

ANALYSE PREALABLE AU PROJET

Besoins exprimés pour la future application

L’application doit permettre de :- Représenter graphiquement et dynamiquement l’ensemble des ressources critiques du parc informatique de la société- Visualiser toutes les machines (ressources critiques) recensées par agence grâce à une image descriptive et le nom de la machine- Générer l’état des machines selon leur réponse à la commande « ping »- Mettre en évidence l’état des machines grâce à un code de couleurs ou autres.

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide10

ANALYSE PREALABLE AU PROJET

Introduction

I. Analyse préalable au projet

1). Les applications de supervision existantes

2). Limites de ces outils actuels

3). Besoins exprimés pour la future application

4). Choix de développement

II. Réalisation du système de représentation dynamique

1). Principe de fonctionnement global du système

2). Application orientée « réseau »

3). Détails de la construction d’une agence

III. Résultats

1). Objectif réalisé ?

2). Evolutions possibles

Conclusion

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide11

ANALYSE PREALABLE AU PROJET

Choix de développement

Langage de programmation utilisé : JAVAJustifié par : - Son orientation « objet » - Sa portabilité - Sa facilité de réutilisation - Son orientation « client/serveur »Environnement de développement : Eclipse Ganymède 3.4Justifié par : - Sa communauté active - Son environnement modulaire (ajout de plug-ins)

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide12

REALISATION DE L’APPLICATION

Introduction

I. Analyse préalable au projet

1). Les applications de supervision existantes

2). Limites de ces outils actuels

3). Besoins exprimés pour la future application

4). Choix de développement

II. Réalisation du système de représentation dynamique

1). Principe de fonctionnement global du système

2). Application orientée « réseau »

3). Détails de la construction d’une agence

III. Résultats

1). Objectif réalisé ?

2). Evolutions possibles

Conclusion

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide13

REALISATION DE L’APPLICATION

Principe de fonctionnement du système dynamique de représentation

L’application est divisée en trois programmes distincts :- L’AGENT DISTANT qui construit l’image de l’agence sur laquelle il est implanté, puis la met à disposition.- LE SUPERVISEUR qui centralise les images de toutes les agences, puis met à disposition un tableau de ces images- L’INTERFACE c’est-à-dire le programme qui se charge de récupérer le tableau « d’images » pour ensuite les afficher dans une fenêtre.

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide14

REALISATION DE L’APPLICATION

Principe de fonctionnement du système dynamique de représentation

Schémareprésentatif

AGENT DISTANT

Agence de Bordeaux

Agence de Toulouse

Agence de Clermont-Ferrand

1

INTERFACE

1

SUPERVISEUR

2

Agence de Montpellier

1

1

Site de Marguerittes

1

1

Agence de Toulouse

1

Site de Marguerittes

Site de Marguerittes

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide15

REALISATION DE L’APPLICATION

Introduction

I. Analyse préalable au projet

1). Les applications de supervision existantes

2). Limites de ces outils actuels

3). Besoins exprimés pour la future application

4). Choix de développement

II. Réalisation du système de représentation dynamique

1). Principe de fonctionnement global du système

2). Application orientée « réseau »

3). Détails de la construction d’une agence

III. Résultats

1). Objectif réalisé ?

2). Evolutions possibles

Conclusion

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide16

REALISATION DE L’APPLICATION

Application orientée « réseau »

L’application repose sur l’API Java* RMI (Remote Method Invocation).Définition généraleCette bibliothèque permet de manipuler des objets distants (sur une autre machine du réseau) de manière transparente c’est-à-dire comme s’ils étaient sur la même machine.DescriptionL’architecture RMI repose sur trois acteurs : le serveur (qui met à disposition l’objet), le client (qui demande l’objet) et le registre de noms (qui gère les références entre les divers objets).Dans le cadre de l’application, RMI sera utilisé entre : - l’agent distant (serveur) et le superviseur (client) pour récupérer les images de toutes les agences. - le superviseur (serveur) et l’interface (client) pour l’affichage des machines

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide17

REALISATION DE L’APPLICATION

Application orientée « réseau »

ARCHITECTURE RMI (Mise à disposition de l’objet par le serveur) :

JVM CLIENT

RMIREGISTRY

(Serveur de noms)

JVM SERVEUR

2

Naming

Stub

1

rebind()

Client

Serveur

3

Mise à disposition

Skeleton

Stub

Etape n°0 : A la création de l’objet, un stub et un skeleton sont créés, coté serveur.

Etape n°1 : L’objet serveur s’enregistre auprès du Naming de sa JVM : méthode rebind().

Etape n°2 : Le Naming enregistre le stub de l’objet auprès du serveur de noms (rmiregistry).

Etape n°3 : Le serveur de noms est prêt à donner des références à l’objet distant.

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide18

REALISATION DE L’APPLICATION

Application orientée « réseau »

ARCHITECTURE RMI (Appel de l’objet par le client) :

JVM CLIENT

RMIREGISTRY

(Serveur de noms)

JVM SERVEUR

Naming

Naming

5

Stub

4

Lookup()

Client

Serveur

6

Installation

7

Skeleton

Stub

Etape n°4 : L’objet client fait appel au Naming pour localiser l’objet serveur : « lookup() ».

Etape n°5 : Le Naming récupère le stub vers l’objet serveur.

Etape n°6 : Le Naming installe l’objet Stub et retourne sa référence au client.

Etape n°7 : Le client effectue l’appel à l’objet serveur par appel à l’objet Stub.

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide19

REALISATION DE L’APPLICATION

Introduction

I. Analyse préalable au projet

1). Les applications de supervision existantes

2). Limites de ces outils actuels

3). Besoins exprimés pour la future application

4). Choix de développement

II. Réalisation du système de représentation dynamique

1). Principe de fonctionnement global du système

2). Application orientée « réseau »

3). Détails de la construction d’une agence

III. Résultats

1). Objectif réalisé ?

2). Evolutions possibles

Conclusion

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide20

REALISATION DE L’APPLICATION

Détails de la construction d’une agence (Agent Distant)

Classe « ReseauLocalmpl »

ReseauLocalImpl

dateMAJ : String

tabNoeuds : Vector

tabSwitchs : Vector

tabLiens : Vector

L’image construite d’une agence est un objet de type « ReseauLocalImpl ». Ces attributs sont initialisés, en partie, à l’aide d’un fichier de configuration.Initialisation « tabNoeuds » :

Lecture du fichier

Classe « Noeud»

Création d’un nœud pour chaque ligne renseignée

Noeud

adresseMAC : String

adresseIP : inetAddress

type : String

fonction : String

descrpiton : String

nomHote : String

ping : Boolean

icone : imageIcon

Ajout du nœud dans « tabNoeuds »

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

initialisation tabswitchs initialisation tabliens

REALISATION DE L’APPLICATION

Détails de la construction d’une agence (Agent Distant)

Extraction des switchs présents dans « tabNoeuds »

Mise à jour des tables de correspondances des switchs

Création de la topologie entre les switchs

Initialisation « tabSwitchs » :Initialisation « tabLiens » :

Parcours des tables de correspondances des switchs

Création d’un lien entre le switch concerné et le nœud présent dans sa table de correspondance

Ajout de l’objet « Liens » créé dans le tableau de liens

Ces étapes passées, l’image de l’agence peut ensuite être mise à disposition sur le réseau.

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide22

RESULTATS OBTENUS

Introduction

I. Analyse préalable au projet

1). Les applications de supervision existantes

2). Limites de ces outils actuels

3). Besoins exprimés pour la future application

4). Choix de développement

II. Réalisation du système de représentation dynamique

1). Principe de fonctionnement global du système

2). Application orientée « réseau »

3). Détails de la construction d’une agence

III. Résultats

1). Objectif réalisé ?

2). Evolutions possibles

Conclusion

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide23

RESULTATS OBTENUS

Objectifs réalisés ?

Objectifs réalisés :- L’objectif principal a été correctement mis en place- L’application est réutilisable à tout moment, pour poursuivre la supervision globale du parcLimites :- L’application cible que les ressources critiques- La dynamique n’est pas entièrement complète (fichier de configuration)

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide24

RESULTATS OBTENUS

Introduction

I. Analyse préalable au projet

1). Les applications de supervision existantes

2). Limites de ces outils actuels

3). Besoins exprimés pour la future application

4). Choix de développement

II. Réalisation du système de représentation dynamique

1). Principe de fonctionnement global du système

2). Application orientée « réseau »

3). Détails de la construction d’une agence

III. Résultats

1). Objectif réalisé ?

2). Evolutions possibles

Conclusion

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide25

RESULTATS OBTENUS

Evolutions possibles

Les évolutions possibles, qui conviendraient à l’entreprise, sont les suivantes : - Mise en place d’un historique : Il serait logique que les administrateurs puissent revoir l’état du réseau à un moment donné passé (ex : le semaine précédente).- Création d’une vue fonctionnelle : Cette fonctionnalité permettrait une représentation du réseau en arborescence (comme l’explorateur Windows). Ainsi, lors du clic souris sur une machine précise, le détail de sa configuration matérielle et logicielle apparaitrait.A cela s’ajoute, l’intégration des outils existants. En effet, il reste encore de nombreuses possibilités d’évolutions pour cette application, afin d’arriver à l’objectif d’une supervision du parc informatique de la société.

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide26

CONCLUSION PERSONNELLE

Introduction

I. Analyse préalable au projet

1). Les applications de supervision existantes

2). Limites de ces outils actuels

3). Besoins exprimés pour la future application

4). Choix de développement

II. Réalisation du système de représentation dynamique

1). Principe de fonctionnement global du système

2). Application orientée « réseau »

3). Détails de la construction d’une agence

III. Résultats

1). Objectif réalisé ?

2). Evolutions possibles

Conclusion

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

slide27

CONCLUSION PERSONNELLE

Difficultés rencontréesDifficultés basiques avec le langage de programmation JavaRéalisation de l’algorithme d’architecture des SwitchsL’interface graphique en elle-même avec la superposition de couchesApports personnelsUn apport de connaissances incontestableDes compétences renforcées et de nouvelles crééesUne motivation encore plus forte quant à mon objectif professionnel

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009

projet de cr ation d un syst me dynamique de repr sentation d un parc informatique1

Projet de création d’un système dynamique de représentationd’un parc informatique

  • _________________________________
  • Licence professionnelle CDOAM
  • Conception et Développement Orientés Objets d’Applications Multi-tiers

Maitre de stage : GAVARRET Benoit – Tuteur : GREFFIER Françoise

BERNARDIN Benoît Université de Franche-Comté – Année 2008/2009
