Ochrana autotransformátoru

1. Ochrana autotransformátoru Vytvořili: Jaroslav Bradáč Vlastimil Fíla

2. Seznámení s tématem • Popis autotransformátoru • Koncepce chránění • Vypínací charakteristika rozdílové ochrany

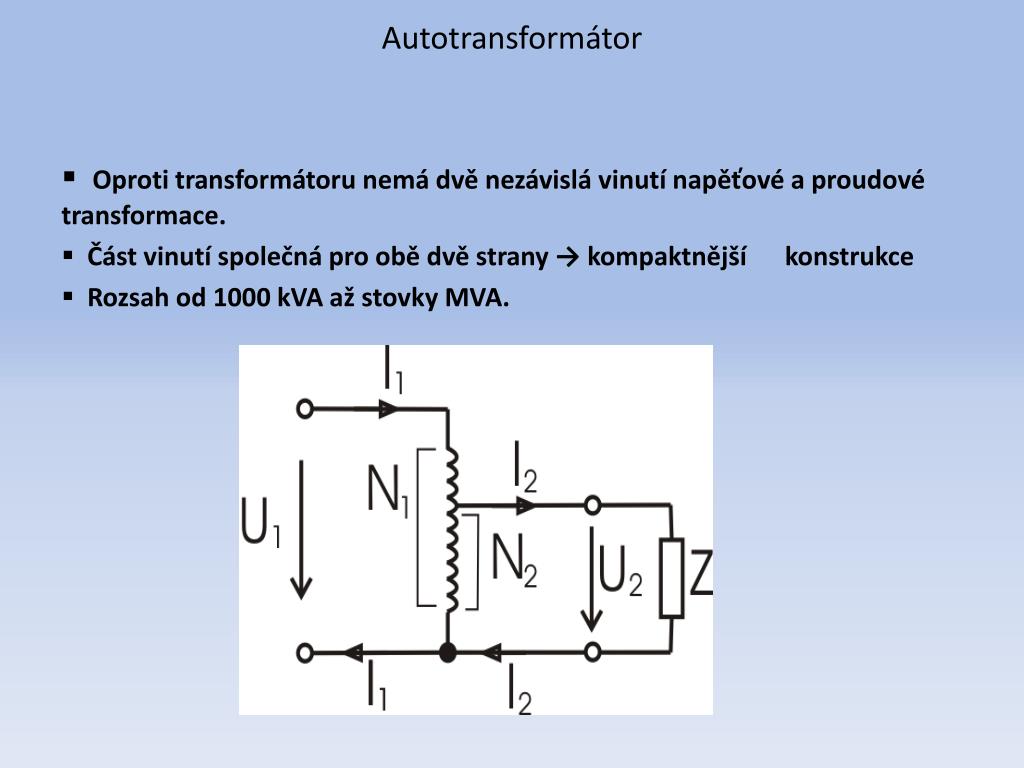

3. Autotransformátor Oproti transformátoru nemá dvě nezávislá vinutí napěťové a proudové transformace. Část vinutí společná pro obě dvě strany → kompaktnější konstrukce Rozsah od 1000 kVA až stovky MVA.

4. Uspořádání autotrafa Spojení jen YNyn0 Nesmí být fázový I a U posun mezi primární a sekundární stranou Společný nulový bod vždy uzemněn Rozdělení proudu nulového bodu zavisí (např. rozdělení vinutí a existenci terciálního vinutí)

5. Koncepce chránění Rozdílová ochrana (hlavní ochrana) Doplňkové ochrany Záložní ochrany Další ochrany Ocrana transformátorů

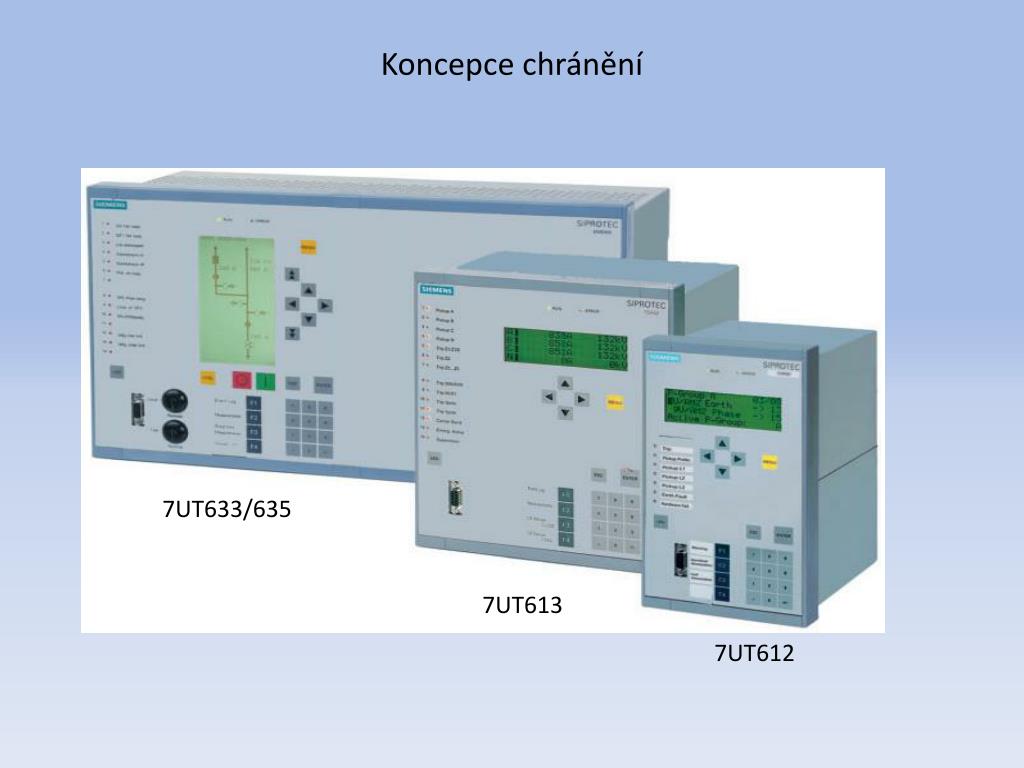

6. Koncepce chránění 7UT633/635 7UT613 7UT612

7. Koncepce chránění Rozdílová ochrana • rychlá selektivní zkratová ochrana • je samostatná nebo jako doplněk k Buchholzově ochraně. • přibližně od 5 MVA patří k standardnímu vybavení. Realizována 2 různými způsoby: • Ochrana celého autotransformátoru – zde PTP v uzlu nemá význam, avšak může se použít pro záložní nadproudovou ochranu • Srovnávání po vinutích – autotransformátor zde považován za objekt se třemi vyvedenými uzly

8. Koncepce chránění

9. Koncepce chránění Záložní ochranné funkce Zemní rozdílová ochrana Buchholzova ochrana • integrovaná ochrana proti přetížení – chrání před přehřátím a předčasnému stárnutí • ochrana proti přebuzení – zabraňuje nedovolenému oteplení železa • u autotransformátorů nepoužívá • Vypínací povel ochrany by měl působit přímo na vypínač a nezávisle na rozdílové ochraně • Vypínací povel by měl být zaznamenán v poruchovém protokolu a zapisovači rozdílové ochrany

10. Vypínací charakteristika rozdílové ochrany Předpoklady: Náběhová hodnota Idiff> je 0.2 * IN Sklon 1 zohledňuje falešné proudy , nastaven na 25% Přídavná stabilizace zvyšuje stabilitu rozdílové ochrany v oblasti velkých zkratových proudů při vnějších poruchách – sklon 1 Bod 2 vede k vyšší stabilizaci v oblasti vysokých proudů – nastavena na 50% Mez Idiff> > pracuje bez stabilizace , určena pro velké zkratové I na primární straně. Měla by být nastavena alespoň o 20% výše než max. protékající I či zapínací I.

11. Záložní ochranné funkce Nadproudová ochrana Slouží jako záložní ochrana pro zkraty v místech kde porucha nebyla vypnuta včas. Nadproudová ochrana může být přiřazena ke každé straně vinutí trafa. Ochrana proti přetížení Tepelná ochrana proti přetížení zamezuje velkému namáhání chráněného trafa. Ochrana proti přebuzení Ochrana slouží k detekci zvýšené indukce generátorů a transformátorů. Zvýšení indukce vede k přesycení jádra a k vysokým ztrátám vířivými proudy.

12. Další funkce Připojení do řídícího systému stanice Ochrana přes systémové rozhraní jsou přenášena : hlášení Výstrahy Měřené hodnoty

13. Shrnutí • SIPROTEC je optimální ochrana autotransformátorů • Z ochranářského hlediska nabízí přistroj SIPROTEC rozsáhlou zkratovou ochranu pro hlavní a záložní chránění. • Rozsáhlé měřící funkce dovolují bezproblémové připojení přístroje bez přídavných přístrojů a umožňují kontrolu transformátoru za provozu

15. Děkujeme za pozornost
