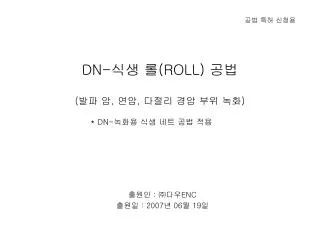

DN- 식생 롤 (ROLL) 공법 ( 발파 암 , 연암 , 다절리 경암 부위 녹화 )

공법 특허 신청용 DN-식생 롤(ROLL) 공법(발파 암, 연암, 다절리 경암 부위 녹화) * DN-녹화용 식생 네트 공법 적용 출원인 : ㈜다우ENC 출원일 : 2007년 06월 19일

단면상세도 : A 능형 망 NO’ # 10 종횡 선 NO’ # 8 함유 사- B DN-앙카핀 (L : 300mm) DN-식생 롤(ROLL) 적용 면 : 발파 암, 연 암, 다절리 경암 부위 단면상세도 : B * A-TYPE 가로 형 시공 : (소단이 있거나 면이 낮을 경우) DN-식생 네트 (위사 + 경사) DN-식생 롤(ROLL)공법 상세도 (none scale) * B-TYPE 세로 형 시공 : (소단이 없거나 면이 높을 경우) 함유 사 - A DN-식생 롤 공법(발파 암, 연 암, 다절리 경암 부위) : 경사도 1 : 0.5 이하

능형 망 NO’ # 10 종횡 선 NO’ # 8 함 유 사- A • 종 자 : • 잔디, 초목 류, 초화 류 등 함 유 사- B DN-앙카핀 (L : 300mm) DN-식생 롤(ROLL) (네트 : 위사+경사) 단면상세도 : A (가로 형 시공) DN-식생 롤(ROLL)공법 상세도 (none scale) DN-식생 롤 공법(발파 암, 연암, 다절리 경암 부위) : 경사도 1 : 0.5 이하 단면상세도 : B (세로 형 시공)

씨앗, 종자 류 보습제 토양안정제 상 토 / 배양토 함유 사- A DN-식생 네트 (위사 + 경사) 함유 사- B 유, 무기질 비료 일반 토양, 토양안정제, 유, 무기질 비료, 상토, 배양토, 보습제 (테라코템, 버뮤큐라이터 등) DN-식생 롤 내부 삽입 물질 (혼합) 함 유 사- A 함 유 사- B DN-식생 롤(ROLL) 내부 명 칭 내 용 1. 경 사 2. 위 사 황마사, 면사, PP, PE, TC, 코코넛 섬유사, 나일론 등을 시방서의 용도, 목적등에 따라 택일하여 적용(굵기, 중량, 밀도 등) 특수 미싱 봉재 선 시방서의 용도, 목적등에 따라 수용해성 필름, 생분해성 필름, 부직포, 식생지(휴지), 면사, 황마사 등의 표피 물질과 함유사 A/B의 삽입 내용물질을 선택, 삽입하여 실 형태로 생산 한 재료 * 함 유 사 DN-식생 롤 (함유 사) 상세도 (none scale) 3. 함유사 – A 삽입 내용물 각종 씨앗 류 및 시방서의 용도, 목적에 따른 유, 무기물질 삽입 (종자40%, 보습제10%, 토양안정제 20%, 상토 / 배양토 30%) 4. 함유사 – B 삽입 내용물 DN-식생 롤 공법(발파 암, 연암, 다절리 경암 부위) : 경사도 1 : 0.5 이하 시방서의 용도, 목적에 따른 유, 무기질 비료 삽입 잔디(30%) : 톨훼스큐, 페레니얼라이, 레트훼스큐 켄터키블루 등 초목, 초화류(70%) : 안고초, 참싸리, 비수리, 금계목 등 * 종 자(Seed)

20mm ~ 50mm 3. 함유 사 - A 1M(1M2) = 30~40줄 4. 함유 사- B 1M(1M2) = 10~15줄 1. 경 사 (세로줄) NET-ROLLING (특수 미싱 재봉 - 100mm~300mm) DN-앙카핀 L:300mm (1.6개/M2) 현장 필요 길이에 맞춤 생산 10mm ~ 20mm DN-식생 롤 내부 삽입 물질(혼합) 2. 위 사 (가로줄) 1M ~ 1,2M (사방 간격) 마감 조임 끈 20mm ~ 50mm 10mm ~ 25mm DN-식생 네트 (위사 + 경사) DN-식생 롤 공법 (네트+롤) 상세도 (none scale) 함유 사 - A DN-식생 네트 공법(성, 절토 토사 부위) : 경사도 1:1 이하(90%) ~ 1: 1.5 이하(95%) 함유 사 - B 재봉(미싱)선 100mm~300mm : 현장에 따라 식물이 자생 할 수 있는 토양 두께 조성

공법 특허 신청용 DN-바이오 메스 앙카 핀 공법(DN-녹화용 식생네트 공법) (성, 절토 토사 부위 적용) 출원인 : ㈜다우ENC 출원일 : 2007년 06월 19일

씨앗, 종자 류 보습제 토양안정제 상 토 / 배양토 유, 무기질 비료 함 유 사 - A 단면상세도 : A 함 유 사 - B DN-바이오 메스 앙카 핀 (L : 100 ~ 200mm) * 종 자 : 잔디, 초목 류, 초화 류 함 유 사 - A DN-식생 네트 (위사+경사) 함 유 사- B 적용 면 : 성토, 절토 토사 부위 DN-식생 네트 공법 상세도 (none scale) 단면상세도 : A DN-식생 네트 공법(성, 절토 토사 부위) : 경사도 1:1 이하(90%) ~ 1: 1.5 이하(95%)

DN-바이오 메스 앙카 핀 상세도 (생분해성 플라스틱- “BIO MASS”) 명 칭 내 용 황마사, 면사, PP, PE, TC, 코코넛 섬유사, 나일론 등을 시방서의 용도, 목적등에 따라 택일하여 적용(굵기, 중량, 밀도 등) 1. 경 사 2. 위 사 시방서의 용도, 목적등에 따라 수용해성 필름, 생분해성 필름, 부직포, 식생지(휴지), 면사, 황마사 등의 표피 물질과 함유사 A/B의 삽입 내용물질을 선택, 삽입하여 실 형태로 생산 한 재료 * 함 유 사 3. 함유사 – A 삽입 내용물 각종 씨앗 류 및 시방서의 용도, 목적에 따른 유, 무기물질 삽입 (종자40%, 보습제10%, 토양안정제 20%, 상토 / 배양토 30%) 4. 함유사 – B 삽입 내용물 시방서의 용도, 목적에 따른 유, 무기질 비료 삽입 잔디(30%) : 톨훼스큐, 페레니얼라이, 레트훼스큐 켄터키블루 등 초목, 초화류(70%) : 안고초, 참싸리, 비수리, 금계목 등 * 종 자(Seed) 10mm ~ 20mm 40~50mm 20mm ~ 50mm 4. 함유 사- B 3. 함유 사- A 20mm ~ 50mm 20~30mm 10mm ~ 20mm 20mm 100 ~ 200mm 30mm 2. 위 사 (가로줄) 1,000mm ~ 1,200mm DN-바이오 메스 앙카 핀 (1.6개/M2) : L 100~200mm 1. 경 사 (세로줄) DN-식생 네트 공법 (네트) 상세도 (none scale) DN-식생 네트 공법(성, 절토 토사 부위) : 경사도 1:1 이하(90%) ~ 1: 1.5 이하(95%)

공법 특허 신청용 DN-바이오 메스 앙카 핀 공법(DN-녹화용 식생네트 공법) + (DN-습식 녹화 공법) (강, 마사, 풍화 암, 리핑 암 부위 적용) 출원인 : ㈜다우ENC 출원일 : 2007년 06월 19일

함 유 사- A 씨앗, 종자 류 보습제 토양안정제 상 토 / 배양토 유, 무기질 비료 함 유 사- B DN-습식 녹화 공법 상세도 (none scale) DN-습식-공법(강 마사, 풍화, 리핑암 면) : 경사도 1:1 이하(90%) * 1차 습식 배양토 포설 : 10mm~50mm(기계스프레이 살포) * 2차 DN-습식 녹화 네트 시공 단면상세도 : A DN-바이오메스 앙카핀 (L : 100~200mm) 함 유 사- A * 종 자 : 잔디, 초목 류, 초 화 류 * 1차 습식 배양토 포설 : 10mm~50mm(기계스프레이 살포) * 2차 DN-습식 녹화 네트 시공 함 유 사- B 적용 면 : 강 마사, 풍화, 리핑암 면 단면상세도 : A

DN-바이오 메스 앙카 핀 상세도 (생분해성 플라스틱- “BIO MASS”) 명 칭 내 용 황마사, 면사, PP, PE, TC, 코코넛 섬유사, 나일론 등을 시방서의 용도, 목적등에 따라 택일하여 적용(굵기, 중량, 밀도 등) 1. 경 사 2. 위 사 DN-습식 녹화 공법 (네트) 상세도 (none scale) 시방서의 용도, 목적등에 따라 수용해성 필름, 생분해성 필름, 부직포, 식생지(휴지), 면사, 황마사 등의 표피 물질과 함유사 A/B의 삽입 내용물질을 선택, 삽입하여 실 형태로 생산 한 재료 * 함 유 사 3. 함유사 – A 삽입 내용물 각종 씨앗 류 및 시방서의 용도, 목적에 따른 유, 무기물질 삽입 (종자40%, 보습제10%, 토양안정제 20%, 상토 / 배양토 30%) DN-습식-공법(강 마사, 풍화, 리핑암 면) : 경사도 1:1 이하(90%) 4. 함유사 – B 삽입 내용물 시방서의 용도, 목적에 따른 유, 무기질 비료 삽입 잔디(30%) : 톨훼스큐, 페레니얼라이, 레트훼스큐 켄터키블루 등 초목, 초화류(70%) : 안고초, 참싸리, 비수리, 금계목 등 * 종 자(Seed) 3. 함유 사- A 4. 함유 사- B 40~50mm 20mm ~ 50mm 20mm ~ 50mm 10mm ~ 25mm 20~30mm 20mm ~ 50mm 20mm 100 ~ 200mm 30mm 1,000mm ~ 1,200mm 2. 위 사 (가로줄) 1. 경 사 (세로줄) DN-바이오 메스 앙카 핀 (1.6개/M2)

공법 특허 신청용 DN-바이오 메스 앙카 핀 공법(볏짚 / 거적 녹화) (성, 절토 부위 녹화 적용) 출원인 : ㈜다우ENC 출원일 : 2007년 06월 19일

DN-바이오 메스 앙카 핀 (L : 100~200mm) 1.6개 / 1m2 상단 : 볏짚(씨 거적) 하단 : 씨앗 부착 식생 지 하단 : 씨앗 부착 식생 지 단면상세도 : A 상단 : 볏짚(거적) DN-바이오 메스 앙카 핀 (생 분해 성 bio-mass) * 종 자 : 잔디, 초목 류, 초화 류 적용 면 : 성, 절토 토사 부위 면 DN-볏짚(거적)녹화 공법 상세도 (none scale) DN-바이오 메스 앙카 핀 공법 + 볏짚 공법(성, 절토 토사 부위) 경사도 1:1 이하(90%) ~ 1: 1.5 이하(95%) 단면상세도 : A

하부 바닥 : 씨앗 부착 식생 지 (휴지, 부직포 등) DN-바이오 메스 앙카 핀 (L : 200mm) 가로줄 : 볏 짚(거 적) 볏 짚 (거 적) 세로 이음줄 단면 상세도-A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 성, 절토 토사 면 종자(씨 앗) 식생 지(2PLY) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 단면 상세도 - A . . . . . . . . . . . . . . . . 40~50mm 30mm 1,000mm ~ 1,200mm (1.6개 / 1M2) 세로 이음줄 : PP, PE, 면사 등 20~30mm 20mm 100 ~ 200mm 40~50mm 30mm DN-볏짚(거적)녹화 공법 상세도 (none scale) 40~50mm DN-바이오 메스 앙카 핀 공법 + 볏짚 공법(성, 절토 토사 부위) 경사도 1:1 이하(90%) ~ 1: 1.5 이하(95%) DN-바이오 메스 앙카 핀 상세도 (생분해성 플라스틱- “BIO MASS”) TOP SECTION

공법 특허 신청용 DN-바이오 메스 앙카 핀 공법(코이어 네트 녹화 – Coir Net) (성, 절토 부위 녹화 적용) 출원인 : ㈜다우ENC 출원일 : 2007년 06월 19일

DN-바이오 메스 앙카 핀 (L : 100~200mm) 1.6개 / 1m2 1차 습식 배양토 포설 (Seed Spray) 코이어 네트 5 * 25 * 25 단면상세도 : A DN-바이오 메스 앙카 핀 (생 분해 성 bio-mass) 1차 습식 배양토 포설 : 10mm~50mm(Seed Spray) 2차 코이어 네트 덮기 * 종 자 : 잔디, 초목 류, 초화 류 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 적용 면 : 성, 절토 토사 부위 면 DN-코이어 네트녹화 공법 상세도 (none scale) DN-바이오 메스 앙카 핀 공법 + 코이어 네트 공법 (성, 절토 토사 부위) / 경사도 1:1 이하(90%) ~ 1: 1.5 이하(95%) 단면상세도 : A

DN-바이오 메스 앙카 핀 (L : 200mm) 바탕 만들기 : (Seed Spray) 습식 배양토 포설 10~50mm 매쉬 망 내경 : (25mm*25mm) 단면 상세도-A Seed Spray . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Coir Net . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500~600mm (1/2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 성, 절토 토사 면 단면 상세도 - A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40~50mm 1,000mm ~ 1,200mm (1.6개 / 1M2) 30mm 20~30mm 가로줄 * 세로줄 (원사 굵기, 가닥 수) : Coir Yarn 5mm 가로40줄 * 세로40줄 = 80줄 / 1m2 20mm 100 ~ 200mm 40~50mm 30mm DN-코이어 네트녹화 공법 상세도 (none scale) 40~50mm DN-바이오 메스 앙카 핀 공법 + 코이어 네트 공법 (성, 절토 토사 부위) / 경사도 1:1 이하(90%) ~ 1: 1.5 이하(95%) DN-바이오 메스 앙카 핀 상세도 (생분해성 플라스틱- “BIO MASS”) TOP SECTION

공법 특허 신청용 DN-바이오 메스 앙카 핀 공법(씨 코이어 네트 녹화 - seed coir net) (성, 절토 부위 녹화 적용) 출원인 : ㈜다우ENC 출원일 : 2007년 06월 19일
