material electromedico

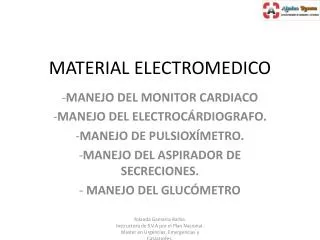

MATERIAL ELECTROMEDICO

MANEJO DEL MONITOR CARDIACO

MANEJO DEL ELECTROCÁRDIOGRAFO.

MANEJO DE PULSIOXÍMETRO.

MANEJO DEL ASPIRADOR DE SECRECIONES.

MANEJO DEL GLUCÓMETRO

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

manejo del monitor cardiaco

MANEJO DEL MONITOR CARDIACO.

Definición: Es la técnica que consiste en la vigilancia continua o periódica de la actividad eléctrica del corazón a través de palas o unos electrodos adhesivos situados en la superficie o torso de un paciente.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

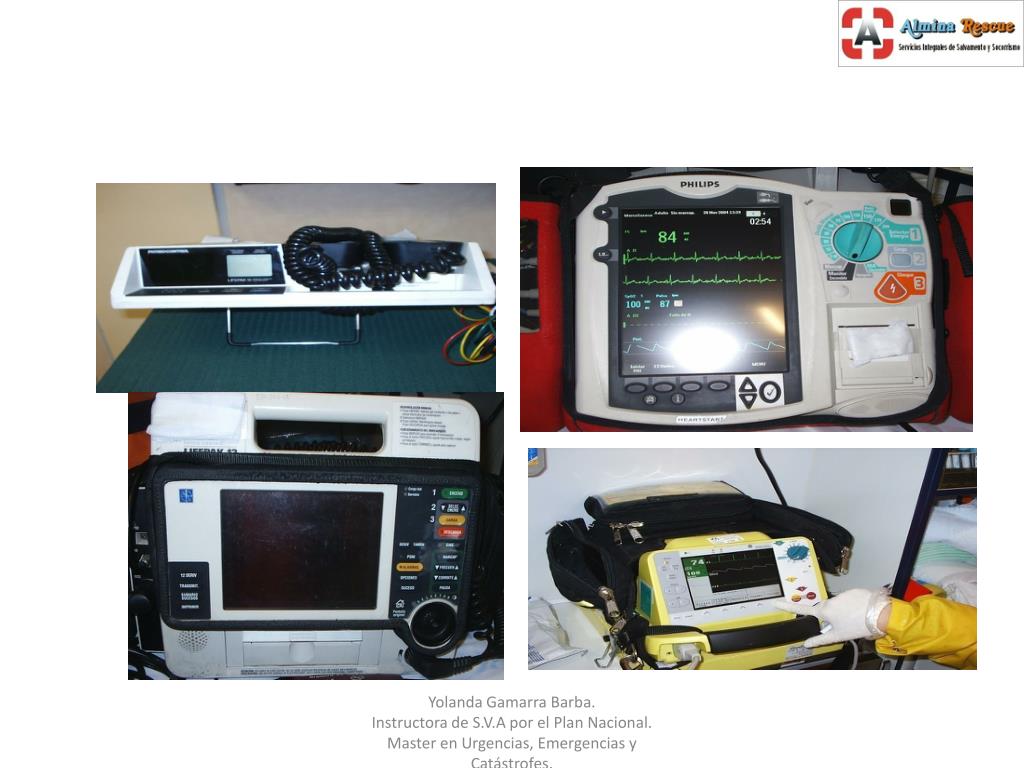

slide3
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide4

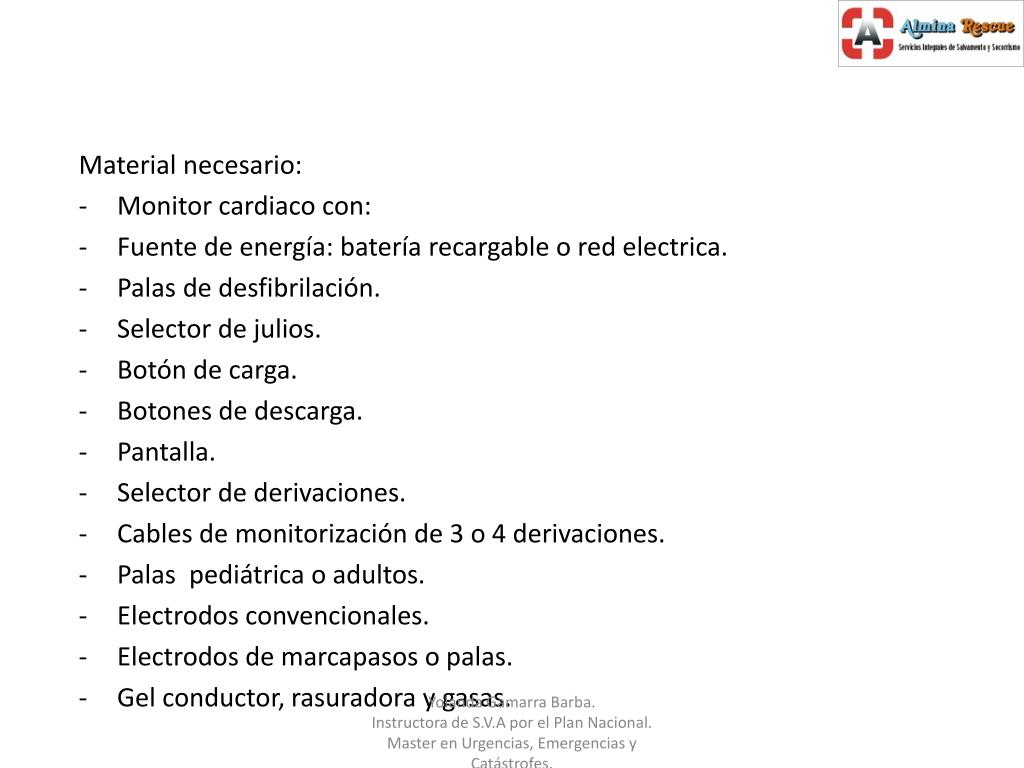

Material necesario:

  • Monitor cardiaco con:
  • Fuente de energía: batería recargable o red electrica.
  • Palas de desfibrilación.
  • Selector de julios.
  • Botón de carga.
  • Botones de descarga.
  • Pantalla.
  • Selector de derivaciones.
  • Cables de monitorización de 3 o 4 derivaciones.
  • Palas pediátrica o adultos.
  • Electrodos convencionales.
  • Electrodos de marcapasos o palas.
  • Gel conductor, rasuradora y gasas.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide5
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide6
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide7

Técnica:

  • Se descubre el torso del paciente intentando siempre la máxima privacidad.
  • Conectar el aparato.
  • Preparar la piel del paciente rasurando el vello si es necesario, limpiar la suciedad y secar la zona.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide8
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide9

MONITORIZACIÓN ECG CON PALAS:

  • Aplicar gel conductor sobre las palas.
  • Colocar las palas, una sobre la línea axilar media por debajo de la mamila izquierda, en la pala pondrá APEX.
  • Colocar la otra pala debajo de la clavícula más o menos paralela al esternón, en la pala pondrá ESTERNÓN.
  • Por defecto al encender el monitor aparece en derivación PALAS.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide10
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide11

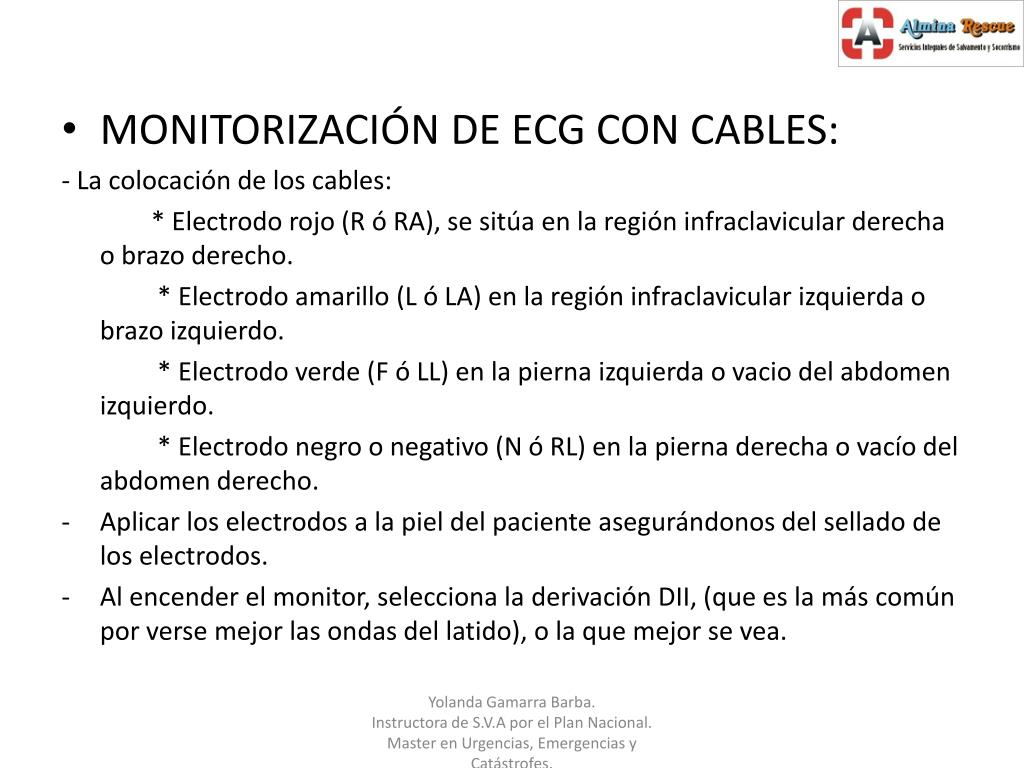

MONITORIZACIÓN DE ECG CON CABLES:

- La colocación de los cables:

* Electrodo rojo (R ó RA), se sitúa en la región infraclavicular derecha o brazo derecho.

* Electrodo amarillo (L ó LA) en la región infraclavicular izquierda o brazo izquierdo.

* Electrodo verde (F ó LL) en la pierna izquierda o vacio del abdomen izquierdo.

* Electrodo negro o negativo (N ó RL) en la pierna derecha o vacío del abdomen derecho.

  • Aplicar los electrodos a la piel del paciente asegurándonos del sellado de los electrodos.
  • Al encender el monitor, selecciona la derivación DII, (que es la más común por verse mejor las ondas del latido), o la que mejor se vea.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide12
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide13

COLOCACIÓN DE PALAS O ELECTRODOS EN SITUACIÓN ESPECIALES:

  • Pacientes obesos o con senos grandes, si la piel tiene pliegues o el tejido impide la buena adhesión puede ser necesario desplazar o extender los pliegues de la piel para conseguir una superficie plana.
  • Pacientes delgados, siga el contorno de las costillas y espacio intercostales para no crear bolsas de aire.
  • Pacientes con marcapasos implantados, ponga las palas y electrodos alejados del generador de éste.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide14
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide15
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
manejo del electrocardi grafo

MANEJO DEL ELECTROCARDIÓGRAFO

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

manejo del electrocardi grafo1

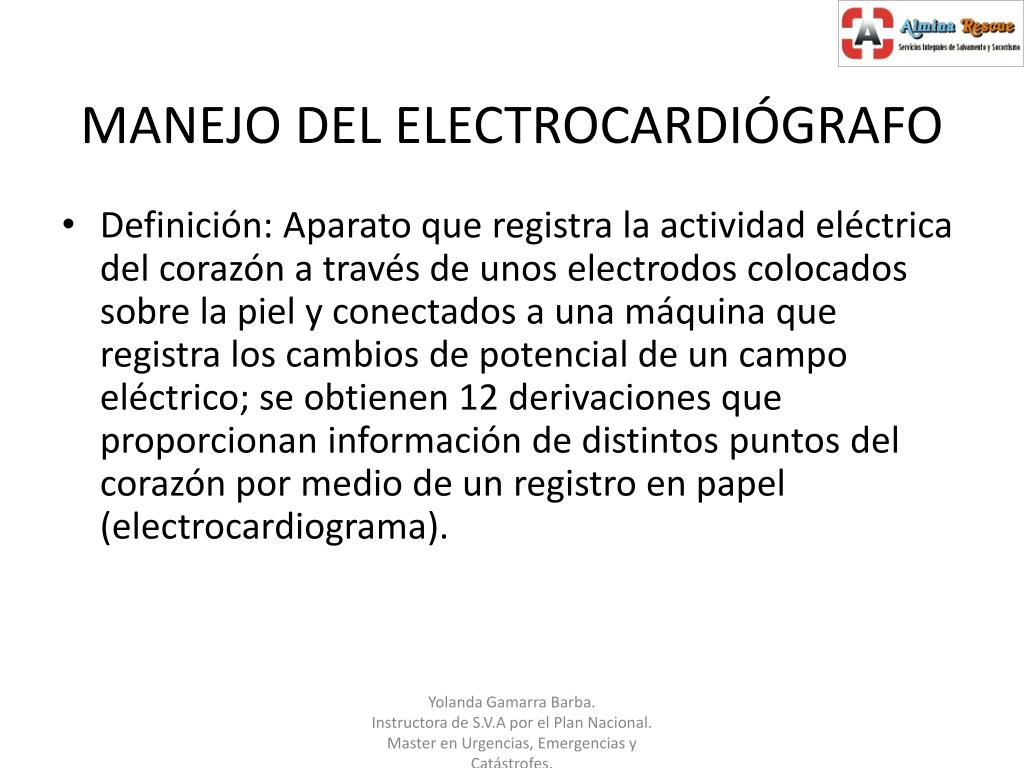

MANEJO DEL ELECTROCARDIÓGRAFO
  • Definición: Aparato que registra la actividad eléctrica del corazón a través de unos electrodos colocados sobre la piel y conectados a una máquina que registra los cambios de potencial de un campo eléctrico; se obtienen 12 derivaciones que proporcionan información de distintos puntos del corazón por medio de un registro en papel (electrocardiograma).

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide18

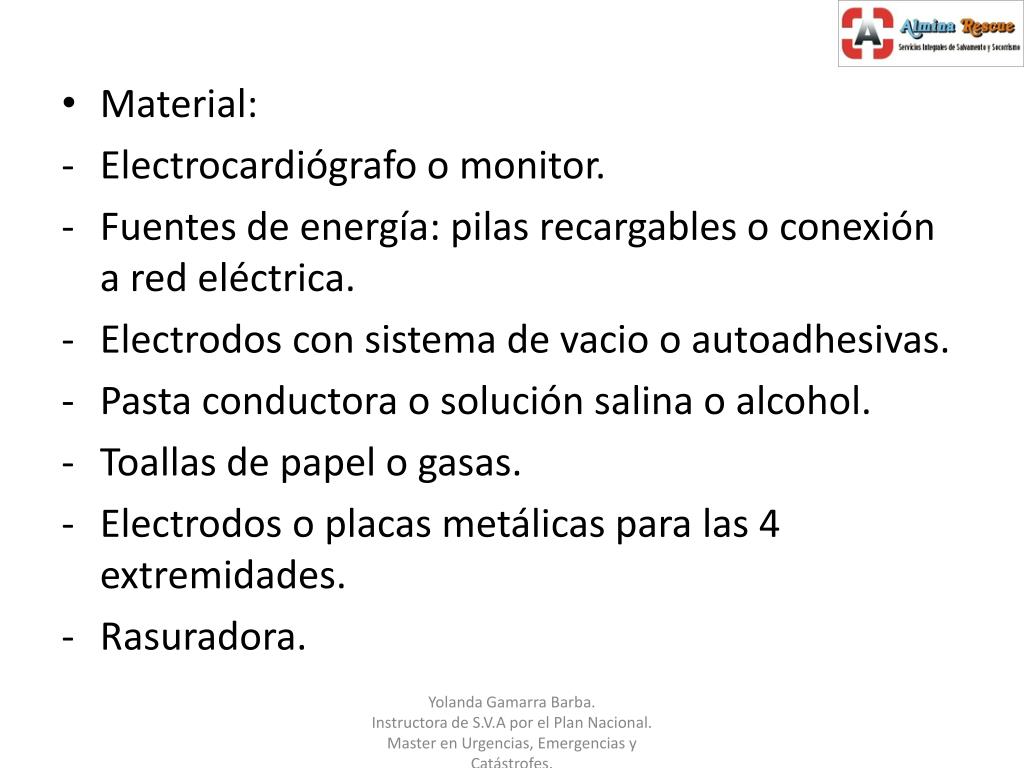

Material:

  • Electrocardiógrafo o monitor.
  • Fuentes de energía: pilas recargables o conexión a red eléctrica.
  • Electrodos con sistema de vacio o autoadhesivas.
  • Pasta conductora o solución salina o alcohol.
  • Toallas de papel o gasas.
  • Electrodos o placas metálicas para las 4 extremidades.
  • Rasuradora.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide19
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide20
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide21

Técnica:

  • Tumbar el paciente y exponga el tórax del paciente y retire las ropas, joyas u objetos que pudiera llevar en los tobillos y las muñecas.
  • Poner pasta conductora o suero salino o alcohol sobre los electrodos de las extremidades, si son de placa. Si los electrodos son de pegatina no hace falta ni pasta, ni suero, ni alcohol.
  • Ver el estado de la piel. Si hay restos de lociones, limpiar y secar. Si hay vello, rasurarlo.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide22
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide23

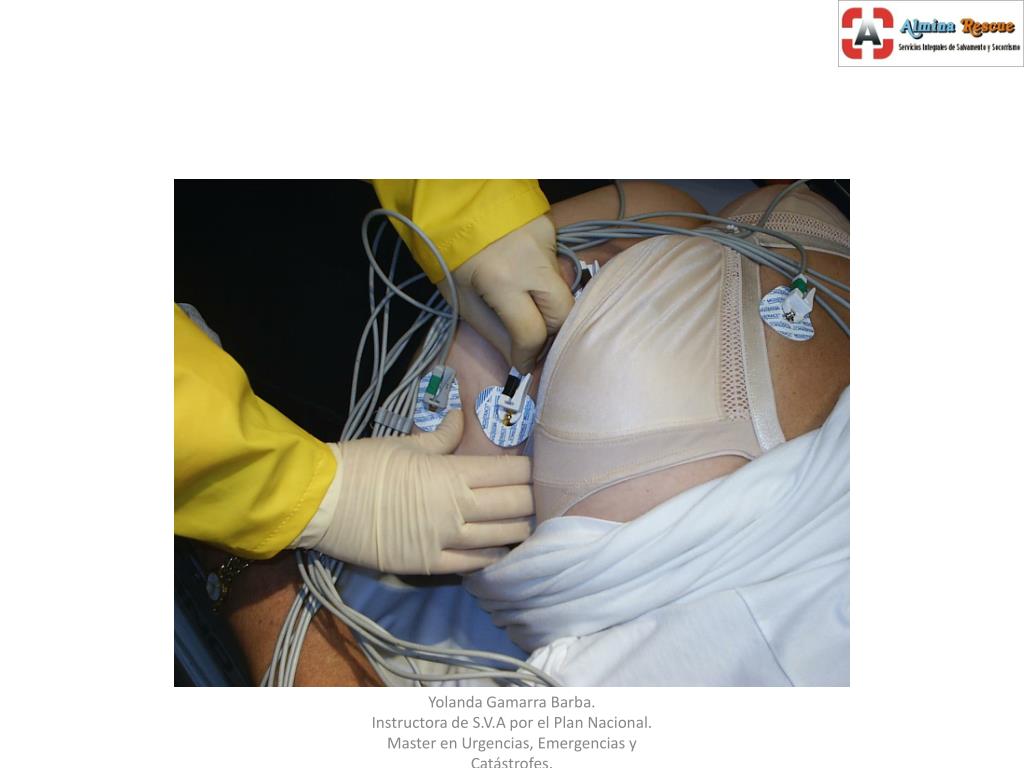

Poner los electrodos precordiales (de pegatina o pera):

* V1: En el 4º espacio intercostal en el lado derecho del esternon.

* V2: En el 4º espacio intercostal en el lado izquierdo del esternón.

* V3: Entre V2 y V4.

* V4: En el 5º espacio intercostal izquierdo en la línea media clavicular.

* V5: En el 5º espacio intercostal izquierda en la línea axilar anterior.

* V6: En el 5º espacio intercostal izquierda en la línea media axilar.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide24
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide25
Conectar el electrocardiógrafo y antes de iniciar el registro, pida al paciente que permanezca quieto, sin hablar y respirando normalmente.
  • Se pone en marcha el electrocardiografo.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide26
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide27
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
observaciones a tener en cuenta
Observaciones a tener en cuenta:
  • Al colocar los electrodos a las mujeres ponga las derivaciones desde V3 a V6 bajo el seno y no sobre él.
  • No usar los pezones como puntos de referencia.
  • Asegurarse de que el paciente permanezca quieto.
  • Si el paciente tiene temblores incontrolados en las extremidades, colocar los electrodos en la parte superior para mejorar la calidad del registro.
  • Si al paciente le falta alguna extremidad, el electrodo se coloca en la parte más distal del muñón, poniendo el de la extremidad contra lateral a la misma altura.
  • Anotar día y hora, nombre y edad.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

manejo del pulsiox metro

MANEJO DEL PULSIOXÍMETRO

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide30
Definición: Técnica no invasiva que mide el pulso y la saturación de oxígeno de la sangre arterial permitiendo la monitorización continua de ésta mediante la absorción de 2 haces luminosos de diferente longitud de onda al atravesar un lecho vascular arterial pulsátil (dedo, lóbulo de la oreja, etc.).

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide31
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide32
Material:

- Pulsioxímetro.

- Fuente de energía: pilas recargables o conexión a red eléctrica.

- Sondas con sensor: pinzas para dedos, lóbulo de la oreja, o tiras adhesivas para el pie en pacientes pediátricos o neonatos.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide33
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide34

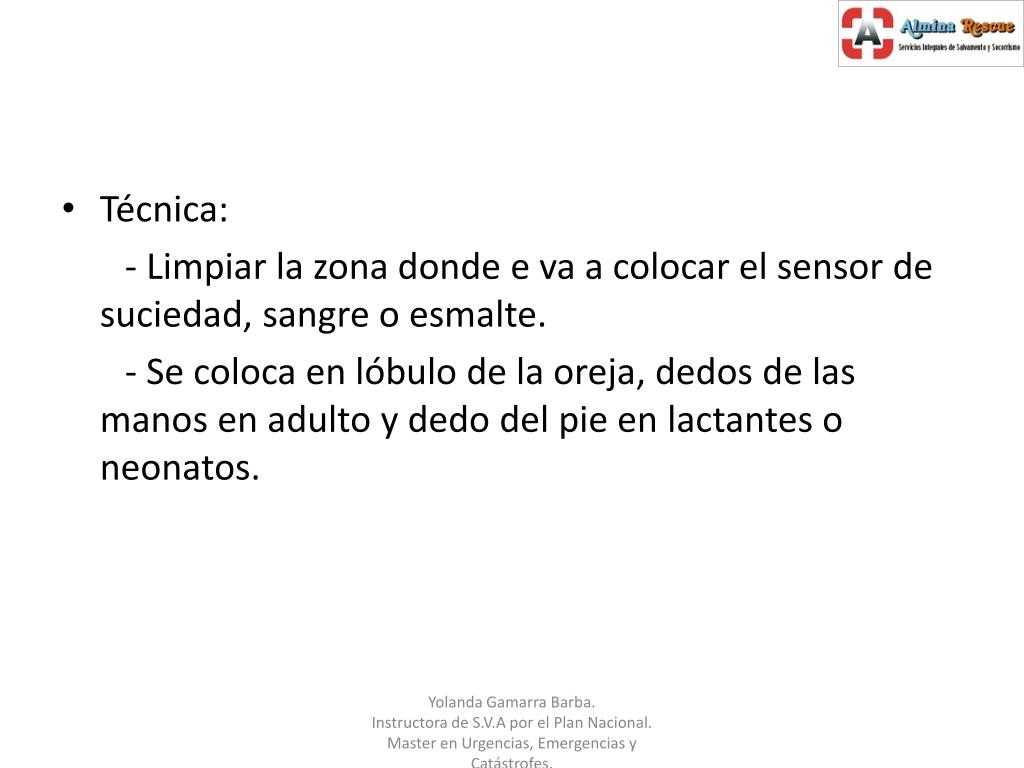

Técnica:

- Limpiar la zona donde e va a colocar el sensor de suciedad, sangre o esmalte.

- Se coloca en lóbulo de la oreja, dedos de las manos en adulto y dedo del pie en lactantes o neonatos.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

observaciones en los errores de lectura
Observaciones en los errores de lectura
  • Déficit de pulso capilar arterial.
  • Por movimiento del vehículo.
  • Temblores del paciente que pueden dar cifras disminuidas a las reales.
  • Incorrecta limpieza de la zona.
  • La hemoglobina muy baja o muy alta dan lecturas erróneas.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

manejo del aspirador de secreciones

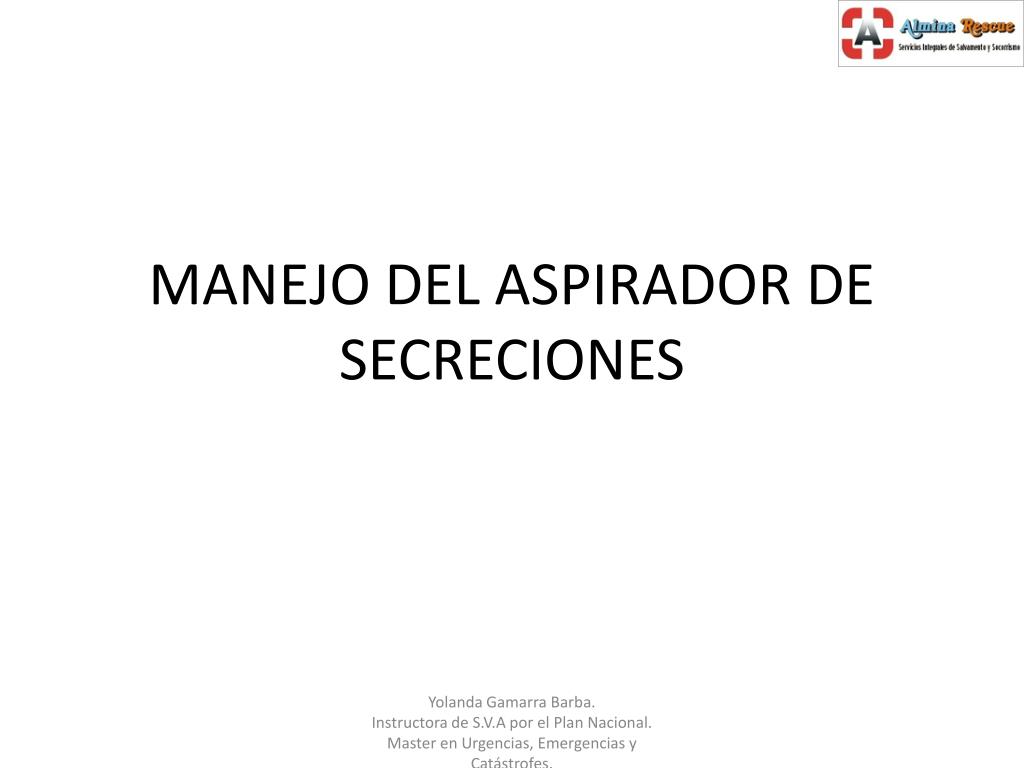

MANEJO DEL ASPIRADOR DE SECRECIONES

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

manejo del aspirador de secreciones1
MANEJO DEL ASPIRADOR DE SECRECIONES
  • Definición: Dispositivo que mediante succión por presión negativa a través de una sonda, aspira y limpia de secreciones, sangre u otros materiales las vías respiratorias altas.

* Esta técnica esta contraindicada por vía nasal en todo paciente con traumatismos maxilo-faciales severos y con fractura de la base de cráneo.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide38
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide39
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide40
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide41
Material:

- Aspirador de secreciones.

- Fuente de energía: batería o conexión a red eléctrica.

- Recipiente.

- Manómetro de presión.

- Sistema de conexión.

- Conexión o adaptador en Y para sondas de aspiración.

- Sondas de aspiración estériles de varios tamaños y consistencia según la edad del paciente y zona de aspiración.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide42
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide43
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide44
Técnica:

- Conectar el aspirador y comprobar el correcto funcionamiento.

- Conectar la sonda de aspiración con la máxima asepsia para evitar infecciones.

- Introducir al paciente por boca u orificio nasal o faringe o por cánulas faríngeas o tubos endotraqueales la sonda sin aspirar.

- Aspirar cuando lleguemos al lugar deseado para ello taparemos el orificio obturador.

- Se procede a aspirar despinzando u ocluyendo según el caso y retirando controlando la presión y el tiempo de aspiración para evitar lesión en la mucosa e hipoxemias.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

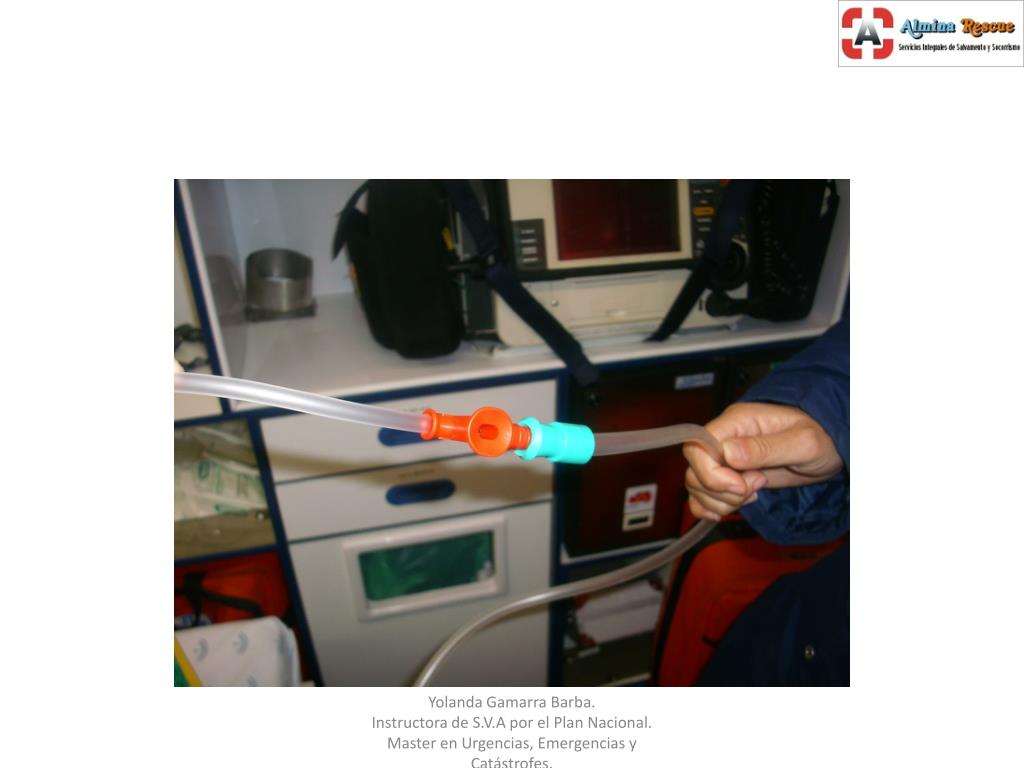

slide45
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

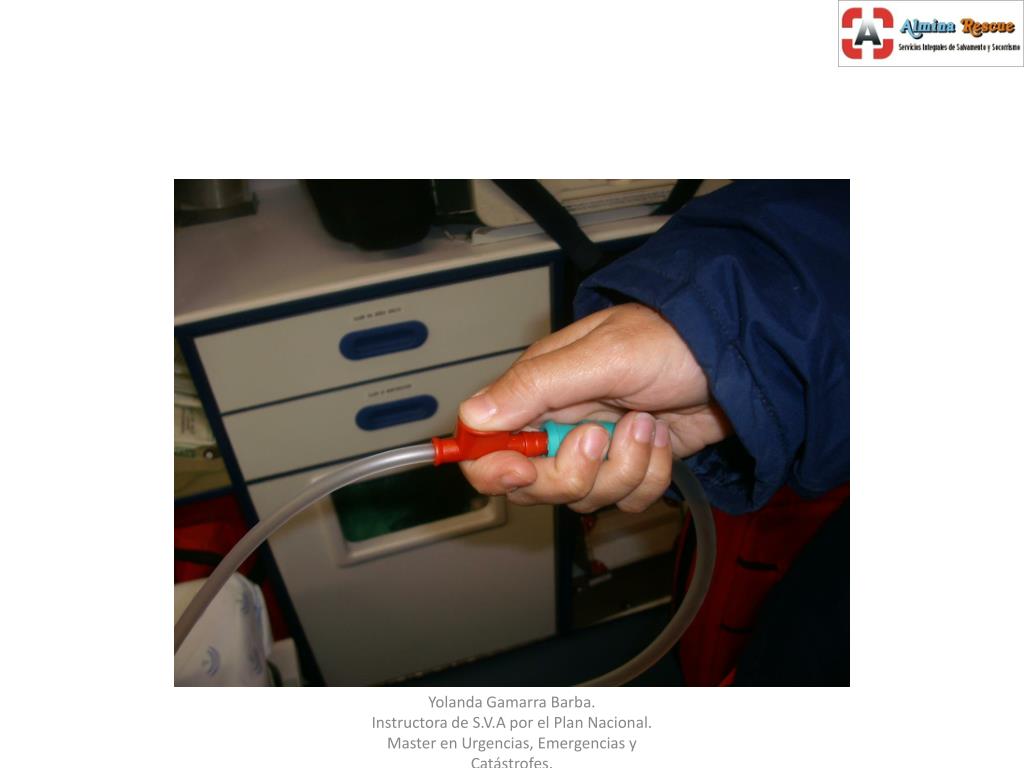

slide46
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide47
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
observaciones a tener en cuenta1
Observaciones a tener en cuenta
  • En pacientes intubados aspirar con suavidad, succionando no más de 5-10 segundos y con presión que no pasen los 100 mmHg.
  • El aspirador para ser eficaz debe alcanzar una presión máxima de 300 mmHg.
  • Para aspirar boca y faringe se necesitan sondas semirígidas mientras que para aspirar tubos faríngeos y traqueales deben emplearse más finas y flexibles.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide49
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide50
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
manejo del gluc metro

MANEJO DEL GLUCÓMETRO

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

manejo del gluc metro1
MANEJO DEL GLUCÓMETRO
  • Definición: Dispositivo portátil que permite la determinación analítica de los niveles de glucemia mediante el análisis rápido de una gota de sangre obtenida preferentemente por punción percutánea, colocada sobre una tira especifica preparada con el reactivo químico adecuado.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide53
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide54
Material:

- Glucómetro.

- Tiras reactivas del modelo que precise el glucómetro.

- Lancetas o agujas subcutáneas.

- Pilas.

- Algodón o gasas y antiséptico.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide55
Técnica:

- Localizar el punto de punción en un dedo de la mano, evitando la mano donde estuviese la vía periférica.

- Encender la máquina.

- Colocar la tira.

- Realizar un masaje en la yema del dedo que se va a puncionar con el dedo hacia abajo.

- Aplicar antiséptico y secarlo.

- Puncionar de forma perpendicular.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide56
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide57
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide58
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide59
- Eliminar la primera gota de sangre.

- Presionar y colocar la gota de sangre sobre la tira.

- Esperar a la lectura de glucemia.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

observaciones a tener en cuenta2
Observaciones a tener en cuenta:
  • Los glucómetros determinan una glucemia entre 10 – 600 mg/dl. Los valores por encima aparecerán como Hi y los valores por debajo como Lo.
  • No usar alcohol como antiséptico pues produce hemólisis de la sangre.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

oxigenoterapia

OXIGENOTERAPIA

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

oxigenoterapia1
OXIGENOTERAPIA
  • Definición: Aporte suplementario de oxígeno para corregir la hipoxemia e intoxicaciones por CO.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide63
Diferentes administración de oxígeno de forma no invasiva:
  • GAFAS NASALES: * Dispositivo acoplado a ambas fosas nasales.

* Las gafas solo pueden ponerse entre 2-4 litros por minuto.

* Se conecta a la toma de oxígeno.

* La concentración de oxígeno que aporta es de un 24%.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide64
MASCARILLAS TIPO VENTURI:

* Mascarilla que se aclopa al paciente.

* Dispone de un tubo grande donde se diluye el oxígeno y el aire.

* La concentración de oxígeno va desde el 24% hasta el 50%.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide65
MASCARILLA CON RESERVORIO:

* Mascarilla que se acopla al paciente.

* Dispone de un reservorio donde se conecta la toma de oxígeno.

* La concentración de oxígeno que puede dar a un paciente esta entre 90%- 100%.

Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.

slide66
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide67
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide68
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide69
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide70
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide71
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide72
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide73
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
slide74
Yolanda Gamarra Barba. Instructora de S.V.A por el Plan Nacional. Master en Urgencias, Emergencias y Catástrofes.
