j rjestelmien integraatio

Järjestelmien integraatio

Baff-seminaari

Hyöty irti rakennusautomaatiosta

1.06.2006

Toivo Sahlstén HKR-Rakennuttaja

integroituja tietoj rjestelmi

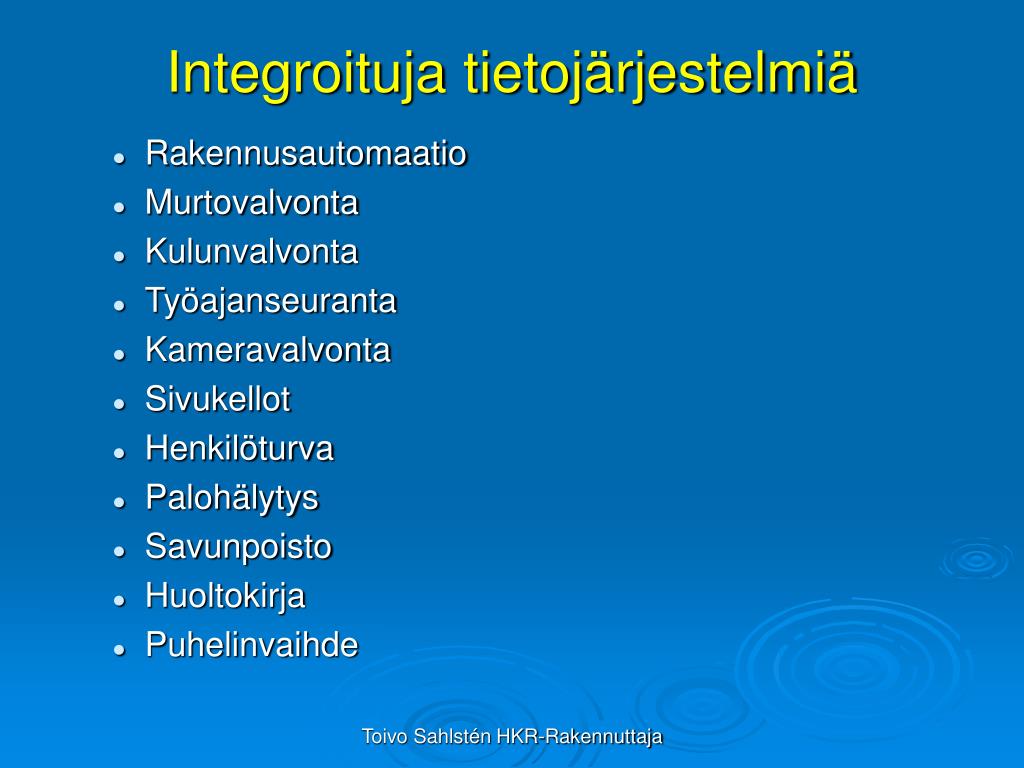

Integroituja tietojärjestelmiä
  • Rakennusautomaatio
  • Murtovalvonta
  • Kulunvalvonta
  • Työajanseuranta
  • Kameravalvonta
  • Sivukellot
  • Henkilöturva
  • Palohälytys
  • Savunpoisto
  • Huoltokirja
  • Puhelinvaihde

Toivo Sahlstén HKR-Rakennuttaja

rakennusautomaatioj rjestelm
Rakennusautomaatiojärjestelmä
  • Palohälytysjärjestelmään lämpötila- ja CO2-ylärajahälytykset
    • Hyödyt:
      • Tieto jo alkavasta palosta käyttäjille
      • Saatavissa tieto palokunnalle paloalueen laajuudesta
      • Netti-pohjaisessa sovellutuksessa palokunta voi seurata tilannetta ja sen laajuutta kohteessa, jo matkalla kohteeseen.
      • Oviohjauksilla voidaan ohjata ovet auki ja nopeuttaa sammutustyön aloitusta.

Toivo Sahlstén HKR-Rakennuttaja

rakennusautomaatioj rjestelm 2

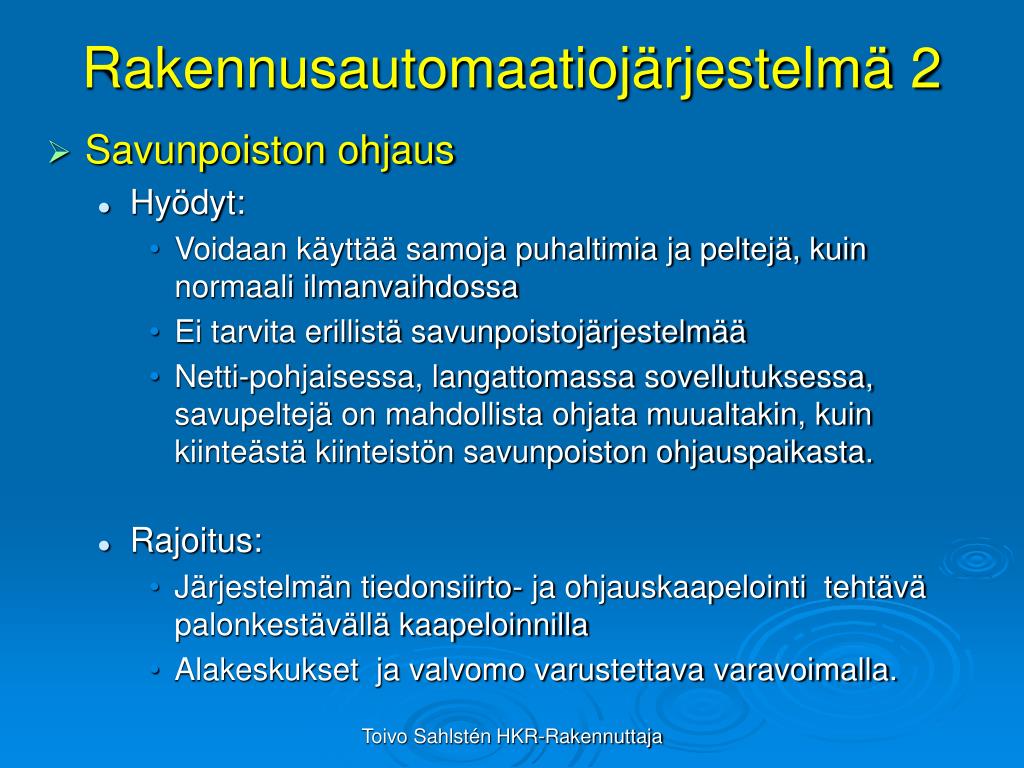

Rakennusautomaatiojärjestelmä 2
  • Savunpoiston ohjaus
    • Hyödyt:
      • Voidaan käyttää samoja puhaltimia ja peltejä, kuin normaali ilmanvaihdossa
      • Ei tarvita erillistä savunpoistojärjestelmää
      • Netti-pohjaisessa, langattomassa sovellutuksessa, savupeltejä on mahdollista ohjata muualtakin, kuin kiinteästä kiinteistön savunpoiston ohjauspaikasta.
    • Rajoitus:
      • Järjestelmän tiedonsiirto- ja ohjauskaapelointi tehtävä palonkestävällä kaapeloinnilla
      • Alakeskukset ja valvomo varustettava varavoimalla.

Toivo Sahlstén HKR-Rakennuttaja

rakennusautomaatioj rjestelm 3
Rakennusautomaatiojärjestelmä 3
  • Kulunvalvonta
    • Hyödyt:
      • Alemmat investointikustannukset, kuin erillisissä järjestelmissä.
      • Valaistusten, ilmanvaihdon ja lämpötilojen ohjauksissa voidaan hyödyntää helposti kulunvalvontatietoja
      • Energian säästö, varsinkin kesällä
      • Käyttäjän helpompi hallita, kuin erillisiä järjestelmiä
    • Rajoitus:
      • Työajanseuranta ei yleensä sisälly toimitukseen

Toivo Sahlstén HKR-Rakennuttaja

rakennusautomaatioj rjestelm 4

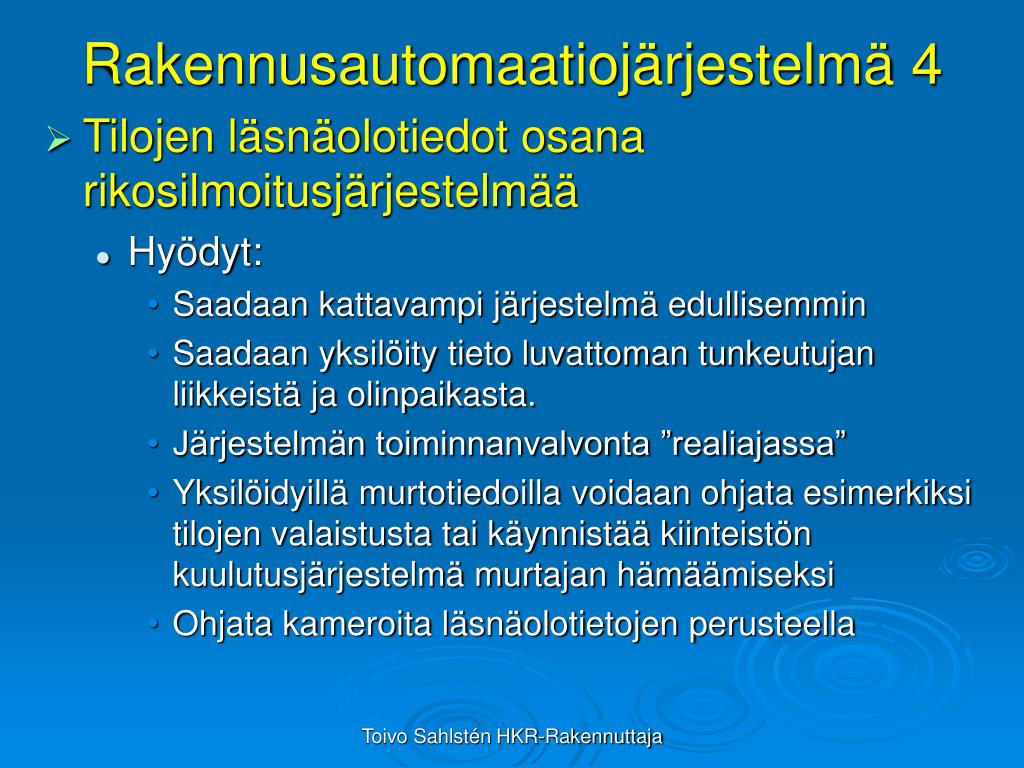

Rakennusautomaatiojärjestelmä 4
  • Tilojen läsnäolotiedot osana rikosilmoitusjärjestelmää
    • Hyödyt:
      • Saadaan kattavampi järjestelmä edullisemmin
      • Saadaan yksilöity tieto luvattoman tunkeutujan liikkeistä ja olinpaikasta.
      • Järjestelmän toiminnanvalvonta ”realiajassa”
      • Yksilöidyillä murtotiedoilla voidaan ohjata esimerkiksi tilojen valaistusta tai käynnistää kiinteistön kuulutusjärjestelmä murtajan hämäämiseksi
      • Ohjata kameroita läsnäolotietojen perusteella

Toivo Sahlstén HKR-Rakennuttaja

rakennusautomaatioj rjestelm 5

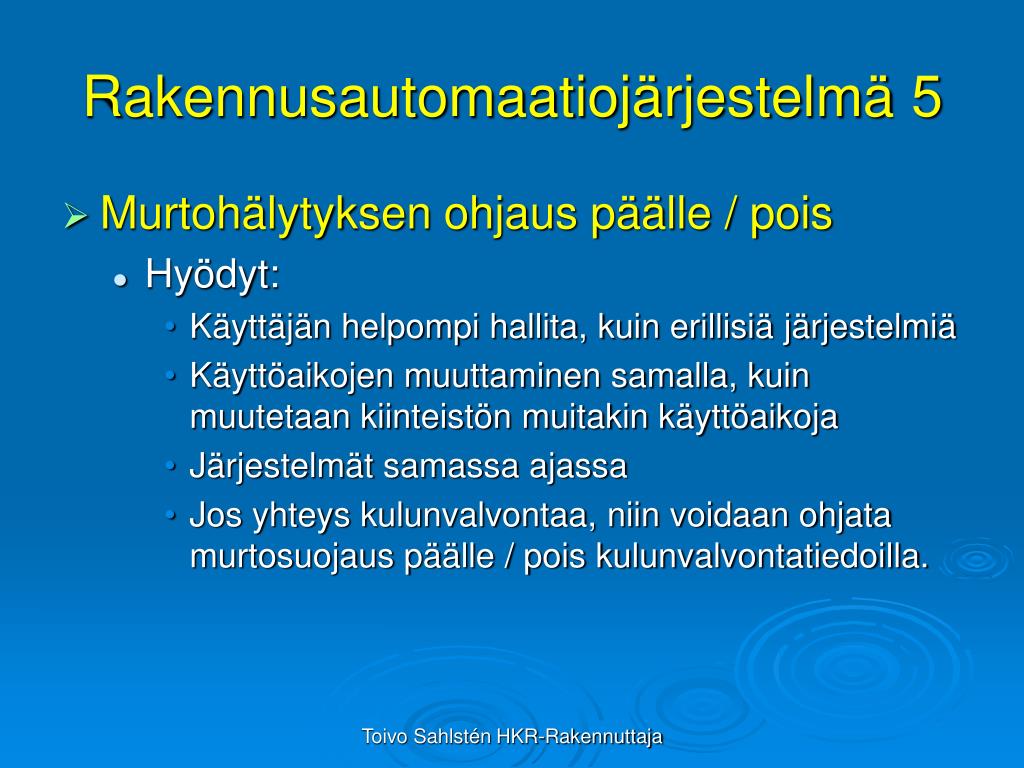

Rakennusautomaatiojärjestelmä 5
  • Murtohälytyksen ohjaus päälle / pois
    • Hyödyt:
      • Käyttäjän helpompi hallita, kuin erillisiä järjestelmiä
      • Käyttöaikojen muuttaminen samalla, kuin muutetaan kiinteistön muitakin käyttöaikoja
      • Järjestelmät samassa ajassa
      • Jos yhteys kulunvalvontaa, niin voidaan ohjata murtosuojaus päälle / pois kulunvalvontatiedoilla.

Toivo Sahlstén HKR-Rakennuttaja

rakennusautomaatioj rjestelm 6

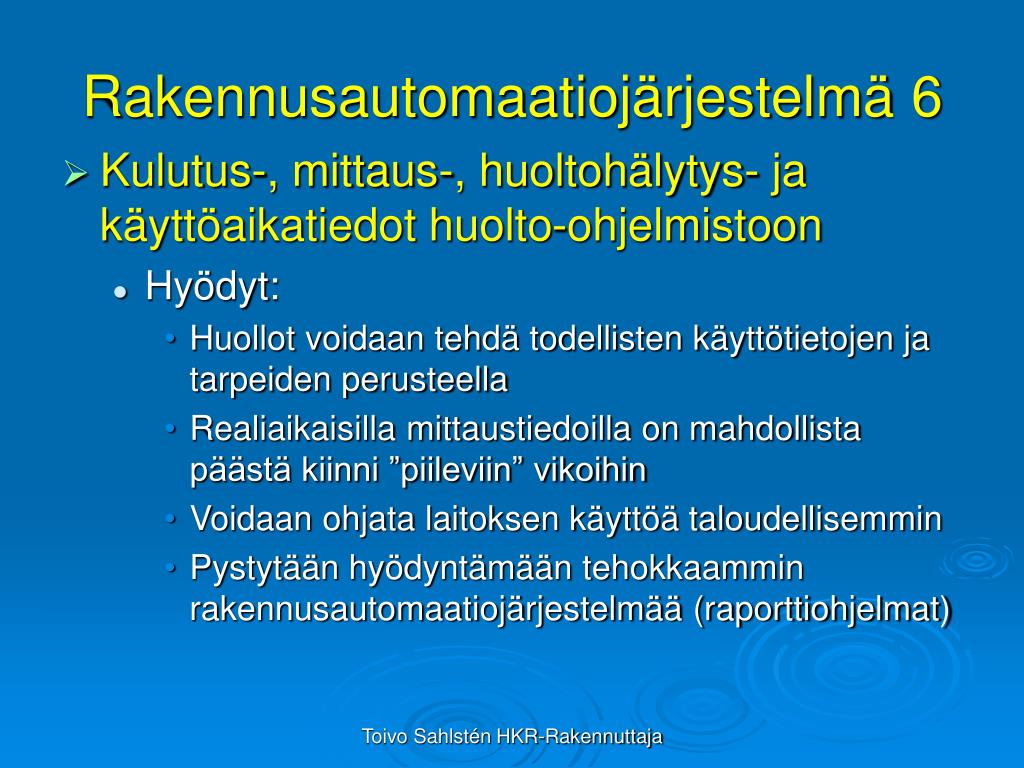

Rakennusautomaatiojärjestelmä 6
  • Kulutus-, mittaus-, huoltohälytys- ja käyttöaikatiedot huolto-ohjelmistoon
    • Hyödyt:
      • Huollot voidaan tehdä todellisten käyttötietojen ja tarpeiden perusteella
      • Realiaikaisilla mittaustiedoilla on mahdollista päästä kiinni ”piileviin” vikoihin
      • Voidaan ohjata laitoksen käyttöä taloudellisemmin
      • Pystytään hyödyntämään tehokkaammin rakennusautomaatiojärjestelmää (raporttiohjelmat)

Toivo Sahlstén HKR-Rakennuttaja

rakennusautomaatioj rjestelm 7

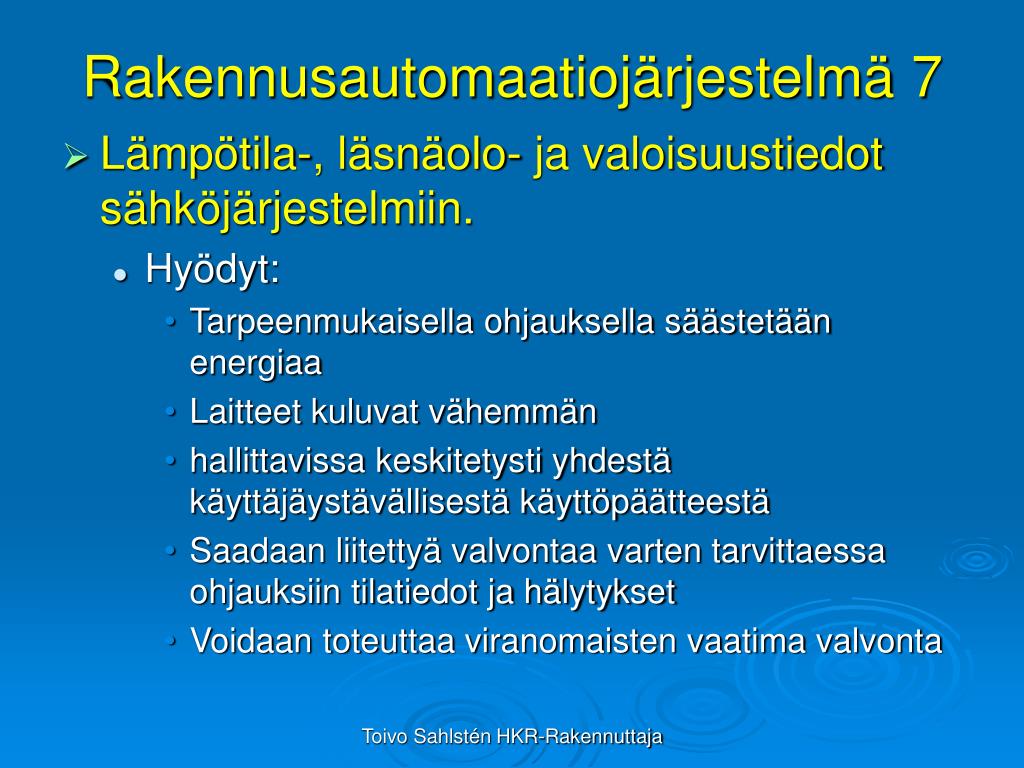

Rakennusautomaatiojärjestelmä 7
  • Lämpötila-, läsnäolo- ja valoisuustiedot sähköjärjestelmiin.
    • Hyödyt:
      • Tarpeenmukaisella ohjauksella säästetään energiaa
      • Laitteet kuluvat vähemmän
      • hallittavissa keskitetysti yhdestä käyttäjäystävällisestä käyttöpäätteestä
      • Saadaan liitettyä valvontaa varten tarvittaessa ohjauksiin tilatiedot ja hälytykset
      • Voidaan toteuttaa viranomaisten vaatima valvonta

Toivo Sahlstén HKR-Rakennuttaja

rakennusautomaatioj rjestelm 8
Rakennusautomaatiojärjestelmä 8
  • Hälytysten siirto
    • Hyödyt:
      • Voidaan ohjata ajallisesti ja hälytysluokittain eri hälytykset vastaanottajilleen.
      • Hälytysten siirrossa voidaan käyttää erilaisia ehtoja
      • Hälytyksiin voidaan liittää ohjetekstejä sekä kuvia.
      • Voidaan käyttää siirtoon eri medioita GSM, radiotaajuudet, sähköposti, robottipuhelin jne.
      • Hälytykset kirjautuvat muistiin ja myös paperille
      • Hälytykset voivat käynnistää erilaisia toimintoja

Toivo Sahlstén HKR-Rakennuttaja

muista j rjestelmist tietoa rakennusautomaatioj rjestelm n
Muista järjestelmistä tietoa rakennusautomaatiojärjestelmään
  • Hälytykset:
      • Hisseistä
      • Kompensoinneista
      • Vikavirroista
      • Turvavalaistusjärjestelmästä
      • UPS-laitteista ja varavoimasta
      • Erilliset jäähdytysyksiköistä
      • Kylmiöistä ja pakastimista
      • Rikosilmoitusjärjestelmästä
      • Palohälytysjärjestelmästä
      • Kulunvalvonnasta

Toivo Sahlstén HKR-Rakennuttaja

muista j rjestelmist tietoa rakennusautomaatioj rjestelm n 2
Muista järjestelmistä tietoa rakennusautomaatiojärjestelmään 2.
  • Hyödyt:
    • Saadaan heti tieto järjestelmien vikaantumisesta
    • Voidaan vähentää vikojen välilisiä vahinkoja
    • Voidaan käynnistää tarvittaessa erilaisia suojaus toimenpiteitä.
    • Voidaan ohjata ja opastaa käyttäjiä vikatapauksissa
    • Saadaan helpommin hallittua laajojakin kokonaisuuksia

Toivo Sahlstén HKR-Rakennuttaja

muista j rjestelmist tietoa rakennusautomaatioj rjestelm n 3
Muista järjestelmistä tietoa rakennusautomaatiojärjestelmään 3.
  • Mittaukset:
      • Energiamittareista kulutustiedot datana
    • Hyödyt:
      • Saadaan käyttöön sama tieto, kuin mitä käytetään laskutuksen perustana (tiedon luotettavuus) sekä vältytään impulssimittausten häiriöiltä ja kertoimien arvailuista.
      • Luo pohjan kiinteistön taloudelliselle käytölle

Toivo Sahlstén HKR-Rakennuttaja

inttegrointitasot

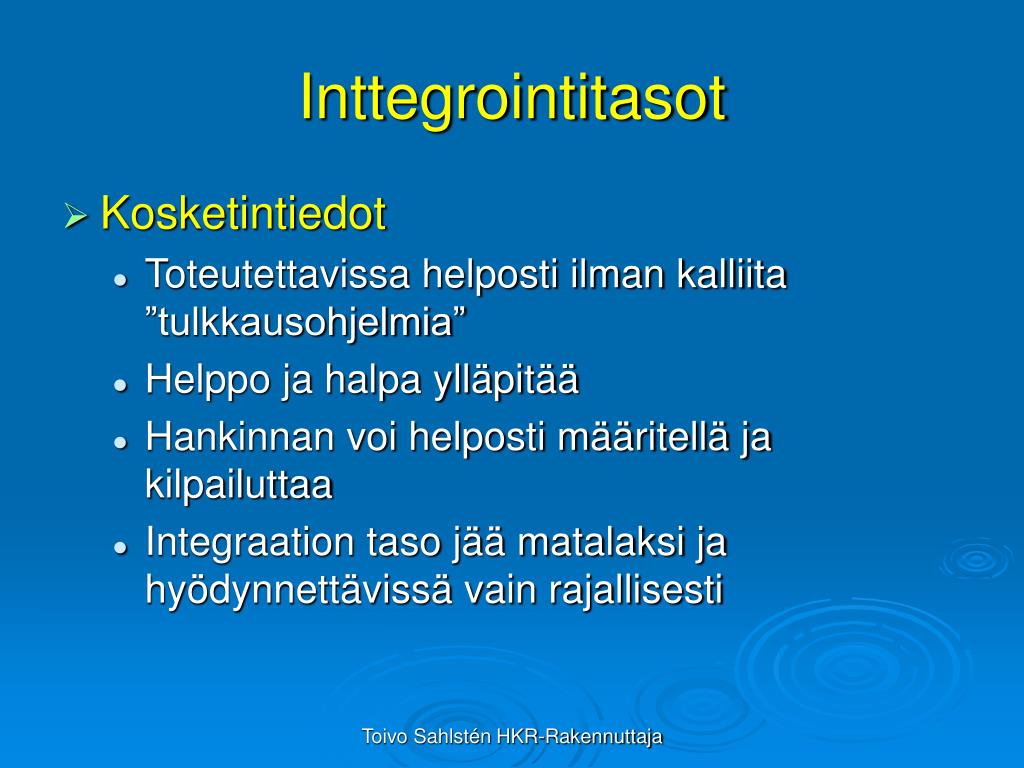

Inttegrointitasot
  • Kosketintiedot
    • Toteutettavissa helposti ilman kalliita ”tulkkausohjelmia”
    • Helppo ja halpa ylläpitää
    • Hankinnan voi helposti määritellä ja kilpailuttaa
    • Integraation taso jää matalaksi ja hyödynnettävissä vain rajallisesti

Toivo Sahlstén HKR-Rakennuttaja

inttegrointitasot 2

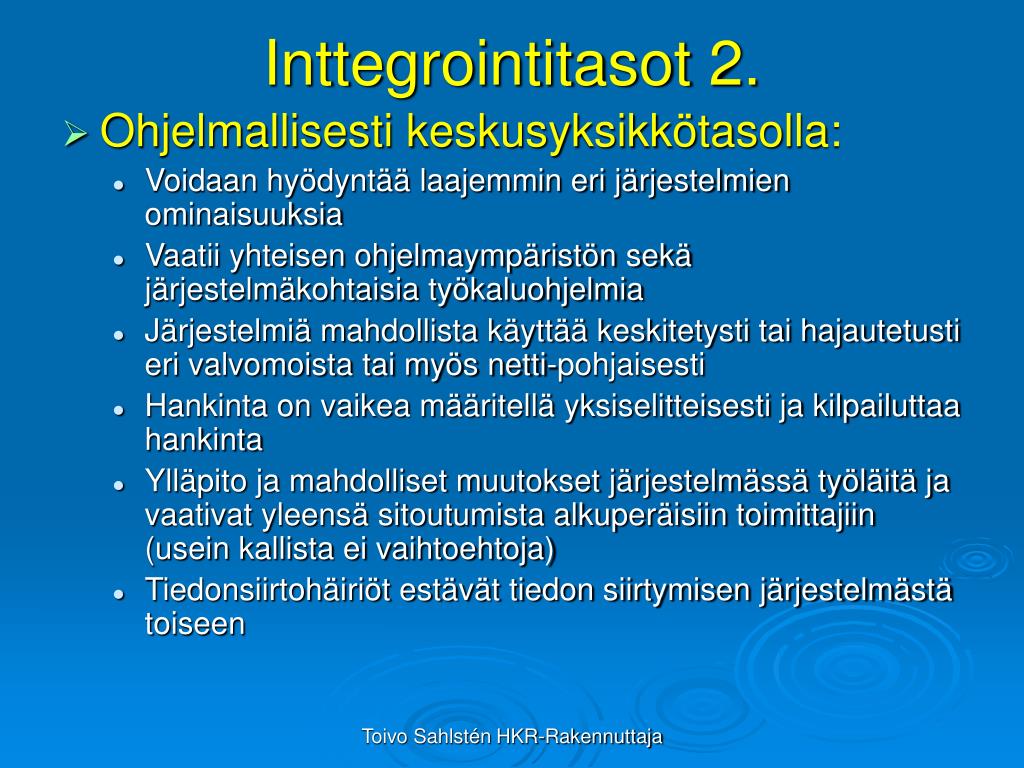

Inttegrointitasot 2.
  • Ohjelmallisesti keskusyksikkötasolla:
    • Voidaan hyödyntää laajemmin eri järjestelmien ominaisuuksia
    • Vaatii yhteisen ohjelmaympäristön sekä järjestelmäkohtaisia työkaluohjelmia
    • Järjestelmiä mahdollista käyttää keskitetysti tai hajautetusti eri valvomoista tai myös netti-pohjaisesti
    • Hankinta on vaikea määritellä yksiselitteisesti ja kilpailuttaa hankinta
    • Ylläpito ja mahdolliset muutokset järjestelmässä työläitä ja vaativat yleensä sitoutumista alkuperäisiin toimittajiin (usein kallista ei vaihtoehtoja)
    • Tiedonsiirtohäiriöt estävät tiedon siirtymisen järjestelmästä toiseen

Toivo Sahlstén HKR-Rakennuttaja

inttegrointitasot 3

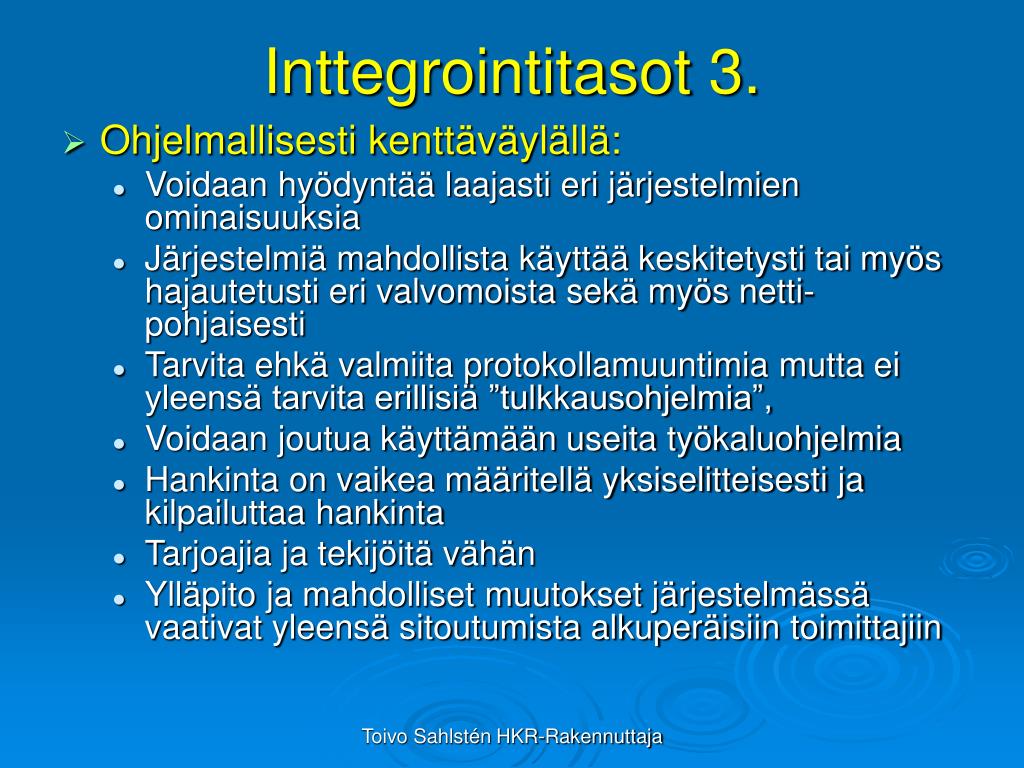

Inttegrointitasot 3.
  • Ohjelmallisesti kenttäväylällä:
    • Voidaan hyödyntää laajasti eri järjestelmien ominaisuuksia
    • Järjestelmiä mahdollista käyttää keskitetysti tai myös hajautetusti eri valvomoista sekä myös netti-pohjaisesti
    • Tarvita ehkä valmiita protokollamuuntimia mutta ei yleensä tarvita erillisiä ”tulkkausohjelmia”,
    • Voidaan joutua käyttämään useita työkaluohjelmia
    • Hankinta on vaikea määritellä yksiselitteisesti ja kilpailuttaa hankinta
    • Tarjoajia ja tekijöitä vähän
    • Ylläpito ja mahdolliset muutokset järjestelmässä vaativat yleensä sitoutumista alkuperäisiin toimittajiin

Toivo Sahlstén HKR-Rakennuttaja
